BỘ GIAO THÔNG VẬN TẢI
-------

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------------

Số: 3095/QĐ-BGTVT

Hà Nội, ngày 07 tháng 10 năm 2013



QUYẾT ĐỊNH

BAN HÀNH QUY ĐỊNH TẠM THỜI VỀ CÁC GIẢI PHÁP KỸ THUẬT CÔNG NGHỆ ĐỐI VỚI ĐOẠN CHUYỂN TIẾP GIỮA ĐƯỜNG VÀ CẦU (CỐNG) TRÊN ĐƯỜNG Ô TÔ

BỘ TRƯỞNG BỘ GIAO THÔNG VẬN TẢI

Căn cứ Nghị định s 107/2012/NĐ-CP ngày 20/12/2012 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Giao thông vận ti;

Theo đề nghị của Vụ trưởng Vụ Khoa học công nghệ,

QUYẾT ĐỊNH

Điều 1. Ban hành kèm theo Quyết định này “Quy định tạm thi về các giải pháp kỹ thuật công nghệ đối với đoạn chuyn tiếp giữa đường và cầu (cống) trên đường ô tô”.

Điều 2. Quyết định này có hiệu lực kể từ ngày ký.

Điều 3. Chánh Văn phòng Bộ, Vụ trưởng các Vụ, Tổng cục trưởng Tổng cục Đường bộ Việt Nam, Cục trưởng Cục QLXD & CLCTGT, Viện trưởng Viện Khoa học và Công nghệ GTVT, Tổng Giám đốc các Ban qun lý dự án thuộc Bộ, Giám đốc S GTVT các tỉnh, thành phố trực thuộc Trung ương, Thủ trưởng các cơ quan, t chức và cá nhân có liên quan chịu trách nhiệm thi hành Quyết định này./.





Nơi nhận:
- Như điều 3;
- Bộ trưởng (để b/c);
- Các Thứ trưởng Bộ GTVT;
- Các TCT, công ty thuộc Bộ;
- Các Ban QLDA thuộc Bộ;
- Website GTVT;
- Lưu: VT, KHCN (8).

KT. BỘ TRƯỞNG
THỨ TRƯỞNG





Nguyễn Hồng Trường



QUY ĐỊNH TẠM THỜI

V CÁC GIẢI PHÁP KỸ THUẬT CÔNG NGHỆ ĐỐI VỚI ĐOẠN CHUYỂN TIẾP GIỮA ĐƯỜNG VÀ CẦU (CỐNG) TRÊN ĐƯỜNG ÔTÔ
(Ban hành kèm theo Quyết định số 3095/QĐ-BGTVT ngày 07 tháng 10 năm 2013 của Bộ trưởng Bộ Giao thông vận tải)

Căn cứ các tiêu chuẩn kỹ thuật liên quan đến thiết kế, thi công, qun lý khai thác các công trình cầu, cống, đường ôtô;

Bộ Giao thông vận tải (GTVT) quy định tạm thời về các giải pháp kỹ thuật, công nghệ đối với đoạn đường chuyển tiếp giữa đường và cầu (cng) trên đường ôtô như sau:

1. PHẠM VI ÁP DỤNG

Quy định tạm thời này đề cập các yêu cầu kỹ thuật, công nghệ về thiết kế, thi công, bảo dưỡng và sửa chữa cho đoạn chuyển tiếp giữa đường và cầu (cống) trên đường ôtô nhằm đảm bảo sự êm thuận, an toàn cho công trình và các phương tiện lưu thông trên đoạn đường tiếp giáp từ đường đến cầu (cống) và ngược lại.

2. CÁC TIÊU CHUẨN THAM CHIẾU

2.1. Cho khảo sát, thiết kế:

- Quy trình khảo sát thiết kế nền đường ô tô đắp trên đất yếu 22 TCN 262- 2000(*);

- Tiêu chuẩn thiết kế đường ôtô TCVN 4054-2005;

- Tiêu chuẩn thiết kế đường cao tốc TCVN 5729-2012;

- Tiêu chuẩn thiết kế cầu 22 TCN 275-05;

- Áo đường mềm - các yêu cầu và chỉ dẫn thiết kế 22TCN 211-06;

- Tiêu chuẩn thi công và nghiệm thu nền đường ô tô - JTG-D-30-2004 (Trung Quc);

- Quy định tạm thời về thiết kế mặt đường bê tông xi măng (BTXM) thông thường có khe nối trong xây dựng công trình giao thông - Ban hành theo Quyết định s 3230/QĐ-BGTVT ngày 14/12/2012 của Bộ GTVT;

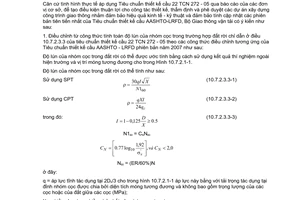

- Văn bản số: 872/BGTVT-KHCN ngày 09/02/2010, về việc điều chỉnh công thức và quy định độ lún cho phép của móng m, trụ cầu theo Tiêu chuẩn 22 TCN 272-05 của Bộ GTVT;

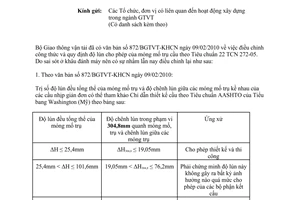

- Văn bản số: 1425/BGTVT-KHCN ngày 12/03/2010, về việc đính chính văn bản điều chỉnh công thức và quy định độ lún cho phép của móng mố, trụ cầu theo Tiêu chuẩn 22 TCN 272-05 của Bộ GTVT.

2.2. Cho thi công và nghiệm thu

- Nền đường ô tô - Thi công và nghiệm thu TCVN 9436: 2012;

- Tiêu chuẩn thi công cầu cầu đường bộ TCCS: 02: 2010/TCĐBVN;

- Quy định tạm thời về kỹ thuật thi công và nghiệm thu mặt đường bê tông xi măng trong xây dựng công trình giao thông - Ban hành theo Quyết định số 1951/QĐ-BGTVT ngày 17/8/2012 ca Bộ GTVT.

3. THUẬT NGỮ VÀ ĐNH NGHĨA

Cầu - Một kết cấu bất kỳ vượt khẩu độ không dưới 6m tạo thành một phần của một con đường.

Cống - Một kết cấu vùi hình cong hoặc hình chữ nhật để thoát nước, xe cộ, trang thiết bị hoặc người đi bộ.

Độ lún dư, - Độ lún còn lại sau khi kết thúc quá trình xử lý nền đất đối với nền đường và lún cố kết của nền đất dưới móng công trình cầu (cống).

Đoạn chuyển tiếp giữa đường và cầu (cng), Lct - Đoạn đường có yêu cầu đảm bảo sự chuyển tiếp một cách hài hòa, êm thuận trên toàn bộ mặt cắt ngang của đường từ đường vào đến vị trí tiếp giáp công trình cầu (cống) trên đường ôtô.

Độ bằng phẳng theo phương dọc tim đường, S - Độ dốc dọc giữa hai điểm trên mặt đường theo phương dọc tim đường do sự chênh lệch độ lún của hai điểm đó.

Hệ số đồng đều, Cu - Tỉ s giữa đường kính hạt (mm) tương ứng với đường kính lọt sàng 60% (D60) và đường kính lọt sàng 10% (D10), Cu= D60/D10.

Hình 1: Quy định về độ bằng phẳng theo phương dọc tim đường của đoạn chuyển tiếp giữa đường và cầu (cống)

4. YÊU CẦU THIẾT KẾ CHUNG

4.1. Tính toán và kiểm soát lún nền đường và công trình

1. Phải thực hiện tính toán lún của nền đường bao gồm cả phạm vi đoạn chuyển tiếp giữa đường và cầu (cống) trong cả trường hợp có hay không có đất yếu.

2. Nn đường bao gồm cả phạm vi đoạn chuyển tiếp giữa đường và cầu (cng) phải được thiết kế và xử lý đm bảo độ lún dư cho phép theo các quy định của các tiêu chuẩn 22TCN 262-2000, 22TCN 211-06 đối với nền đường dưới mặt đường mềm hoặc theo quy định tại Quyết định số: 3230/QĐ-BGTVT ngày 14/12/2012 của Bộ GTVT đối với nền đường dưới mặt đường BTXM;

3. Công trình cầu, cống phải được thiết kế và xử lý đảm bảo độ lún cho phép theo các quy định của Tiêu chuẩn thiết kế cầu 22TCN 275-05 và văn bản số 872/BGTVT-KHCN ngày 09/02/2010, về việc điều chnh công thc và quy định độ lún cho phép của móng mố, trụ cầu theo Tiêu chuẩn 22 TCN 272-05 của Bộ GTVT và văn bản số: 1425/BGTVT-KHCN ngày 12/03/2010, về việc đính chính văn bản điều chnh công thức và quy định độ lún cho phép của móng m, trụ cầu theo Tiêu chuẩn 22 TCN 272-05 của Bộ GTVT.

4.2. Yêu cầu kỹ thuật đối với đoạn chuyển tiếp giữa đường và cầu (cống)

4.2.1. Phạm vi điều chỉnh

1. Đối với công trình cầu và cống trên đường bộ cấp V và VI, các công trình cống trên đường bộ từ cấp I đến IV có chiều dày đt đắp trên đỉnh cống lớn hơn 1,0m thì không yêu cầu bắt buộc phải thiết kế đoạn chuyển tiếp giữa đường và cầu (cng). Các yêu cầu kỹ thuật đối với nền đường trong các trường hợp này phải tuân thủ theo quy định mục 4.1 trên đây.

2. Các công trình cầu và cống trên đường cao tốc, các công trình cu trên đường bộ từ cp I đến IV, các công trình cống trên đường bộ cấp từ I đến IV có chiều dày đất đắp trên đnh cng nhỏ hơn 1,0m thì phải thiết kế đoạn đường chuyển tiếp giữa đường và cầu (cống).

4.2.2. Các yêu cầu kỹ thuật

1. Yêu cầu về độ bằng phng theo phương dọc tim đường

Nhằm đm bảo sự chuyển tiếp êm thuận, không gây ra “xóc” mnh cho xe chạy qua đoạn chuyển tiếp thì độ bằng phẳng theo phương dọc tim đường (S) của đoạn chuyn tiếp giữa đường và cầu (cống) được quy định như sau:

Bảng 1: Quy định độ bằng phẳng theo phương dọc tim đường của đoạn chuyển tiếp giữa đường và cầu, cống

Đoạn chuyển tiếp đường và công trình trên đường

Độ bằng phẳng (S ≤)

Cấp đường

Công trình

Tốc độ thiết kế (km/h)

40

60

80

100

120

Đường cao tốc

(TCVN 5729-2012)

Cầu

-

1/175

1/200

1/250

Cống

-

1/150

Đường ôtô, cấp I - IV

(TCVN 4054-2005)

Cầu

1/125

1/150

1/175

1/200

Cống

1/125

1/150

Trong một số trường hợp cho phép có thể tạo “vồng” trước cho đoạn đường chuyn tiếp với độ dốc dọc lớn nhất là 1/125 nhm dự phòng bù lún trước.

2. Xác định chiều dài đoạn chuyển tiếp giữa đường và cầu (cống)

2.1. Trường hợp xây dựng ở nơi đất yếu chiều dài đoạn chuyển tiếp giữa đường và cầu, cống được xác định từ mép về phía đường của tường đỉnh m cầu hoặc mép ngoài cùng của thân cống về mỗi phía nền đường tính theo công thức:

Lct ≥ L1 + L2                    (1)

Trong đó:

- Lct: Chiều dài đoạn chuyển tiếp giữa đường và cầu (cống);

- L1: Chiều dài đoạn đường gần m cầu hoặc cạnh cống.

- L2: Chiều dài đoạn đường từ cuối đoạn gần mố hoặc cạnh cống đến đoạn đường thông thường.

Chiều dài L1 lấy như sau (xem hình 2):

Đối với đoạn đường gần m:

L1 ≥ (∆sf - ∆sc)/S nhưng không nhỏ hơn 3H + (3 ÷ 5)m                  (2)

Đối với đoạn đường cạnh cống

L1 ≥ (∆sf - ∆scg)/S nhưng không nhỏ hơn D + 2H                          (3)

Chiều dài L2 tính theo công thức:

L2 ≥ (∆sf - ∆ssf)/S                         (4)

Trong các công thức (2), (3) và (4):

- Dsc: Độ lún dư của kết cấu mố cầu lấy theo quy định của Tiêu chuẩn 22TCN 272-05 bằng 25,4mm trong vòng 100 năm. Có thể suy ra độ lún dư sau 15 năm là 3.8mm.

- Dsf: Độ lún dư của đoạn đường gần m cầu hoặc cống sau 15 năm ly theo quy định của Tiêu chuẩn 22TCN 262-2000, 22TCN 211-06 đối với nền đường dưới mặt đường mềm hoặc sau 30 năm theo quy định tại Quyết định số 3230/QĐ-BGTVT ngày 14/12/2012 của Bộ GTVT đối với nền đường dưới mặt đường BTXM.

- Dsd: Độ lún dư của đoạn nền đường thông thường sau 15 năm lấy theo quy định của Tiêu chuẩn 22TCN 262-2000, 22TCN 211-06 đối với nền đường dưới mặt đường mềm hoặc sau 30 năm theo quy định tại Quyết định số 3230/QĐ-BGTVT ngày 14/12/2012 của Bộ GTVT đối với nền đường dưới mặt đường BTXM.

- Dscg: Độ lún dư thiết kế của kết cấu cống sau 15 năm đối cng dưới mặt đường mềm hoặc sau 30 năm đối với cống dưới mặt đường BTXM.

- H: Chiều cao đất đắp sau mố hay cạnh cống (hình 2).

- D: Khẩu độ cống.

- S: Độ bằng phẳng theo phương dọc tim đường lấy theo bảng 1.

2.2. Trường hợp công trình xây dựng nơi không có đất yếu: chiều dài đoạn chuyển tiếp giữa đường và cầu (cống) là Lct = L1 lấy bng phạm vi đoạn tiếp giáp giữa đường và cầu (cống) theo điều 7.6.1 của TCVN 9436: 2012 (hình 2).

a. Đoạn đường đầu cầu

b. Hai bên cống (D: khẩu độ cống)

Hình 2: Phạm vi đắp đoạn chuyển tiếp lấy theo TCVN 9436 : 2012

4.3. Yêu cầu thiết kế bản quá độ

4.3.1. Các yêu cầu chung

1. Nhằm đảm bảo chuyển tiếp dần độ cứng từ đường vào cầu, cống hộp và xe chạy êm thuận trên đoạn chuyển tiếp, đặt bản quá độ độ sâu khoảng 700mm so với cao độ mặt đường, độ dốc dọc của bản quá độ lựa chọn trong khoảng 4% ÷ 10% phù hợp với độ dốc mặt đường sau mố.

2. Tải trọng thiết kế, phân bố tải trọng bánh xe, hệ số tải trọng và tổ hợp tải trọng theo quy định của Tiêu chuẩn thiết kế cầu 22TCN 272-05.

3. Bn quá độ thiết kế phải thỏa mãn các quy định sử dụng cho trạng thái giới hạn sử dụng và trạng thái giới hạn cường độ theo quy định của Tiêu chuẩn thiết kế cầu 22TCN 272-05.

4. Căn cứ điều kiện thực tế công trình cầu, chiều dài bản quá độ, độ lún dư m cầu và đất đắp sau mố để lựa chọn sơ đồ tính toán bn quá độ nhằm đảm bảo vừa an toàn kết cấu và vừa hợp lý về kinh tế. Các sơ đồ tính toán bản quá độ xem trong phần tham khảo Phụ lục 1.

5. Có thể sử dụng giải pháp nối liên tiếp nhiều bn quá độ để chuyển tiếp độ lún của đoạn đường đầu cầu (hình 3).

4.3.2. Kích thước và cấu tạo bản quá độ

1. Chiều dài bản quá độ có thể được lựa chọn nhằm đáp ứng việc chuyển tiếp được êm thuận khi xảy ra sự thay đổi dốc dọc do lún đất đp sau m. Chiều dài bản quá độ tham khảo số liệu bảng 2 dưới đây:

Bảng 2: Chiều dài bản quá độ theo quy định của Tiêu cbuẩn JTG-D-30-2004

Loại cầu

Cầu nhỏ

Cầu trung

Cầu lớn

Chiều dài bản quá độ (m)

≥ 5m

(6-8)m

(8-12)m

2. Chiều dày bn quá độ (t) xác định theo điều kiện chịu lực của bn nhưng không nhỏ hơn L/20 hoặc 300mm. Trong bản quá độ phải bố trí cốt thép 2 lớp trên và dưới theo yêu cầu chịu lực tính toán.

Hình 3: Bố trí bản quá độ

3. Bn quá độ phải được gối chắc chắn một đầu trên tường đỉnh mố, đầu phía đối diện phải được kê trên nền hoặc gối đàn hồi được gia cố chắc chắn để đảm bảo độ lún dư cui bản quá độ thỏa mãn yêu cầu về độ bằng phng quy định bảng 1. Khi cần thiết có thể tăng cường cọc móng dưới gi kê cuối bản quá độ (Hình 3). Sơ đồ, ví dụ cấu tạo và tính toán bản quá độ xem phụ lục 1.

4. Khi chiều dài bản quá độ quá lớn có thể phân chia thành nhiều đoạn, mỗi đoạn có chiều dài từ (4 ÷ 8)m đặt liên tiếp nhau trên các gối gia cường móng có độ cứng chống lún thay đổi phù hợp như hình 3.

5. CÁC GIẢI PHÁP KỸ THUẬT CÔNG NGHỆ Đ ĐON ĐƯỜNG CHUYN TIP GIỮA ĐƯỜNG VÀ CU (CNG) ĐM BO ÊM THUẬN

5.1. Tăng chiều dài cầu hoặc khẩu độ cống để hạ thấp chiều cao đất đắp sau mố cầu, cnh cống.

Chiều cao đất đắp sau m cầu, cạnh cống nên chọn nhỏ hơn 6m đối với vị trí không có đất yếu và nhỏ hơn 4m tại vị trí đất yếu.

5.2. Xử lý đất yếu dưới nền đắp trong phạm vi đoạn chuyển tiếp

Nền đất yếu dưới nền đường phải được xử lý bằng các giải pháp thích hợp để đảm bảo yêu cầu kỹ thuật về kiểm soát độ lún dư theo Tiêu chuẩn 22TCN 262-2000.

5.2.1. Nguyên lý chung

Đối với đoạn chuyển tiếp có thể dùng một hay kết hợp nhiều giải pháp xử lý đất yếu để đảm bảo chuyển tiếp êm thuận độ lún dư từ đường và cầu (cống). Cần chia đoạn chuyển tiếp thành các đoạn nhỏ có chiều dài từ 5m đến 15m. Với mỗi đoạn chia nhỏ cần lựa chọn yêu cầu xử lý các mức độ khác nhau để tránh không tạo ra các ”bước nhảy” do lún dư.

5.2.2. Các giải pháp xử lý đất yếu

Khi xây dựng đường đầu cầu trên nền đất yếu TVTK thường xem xét đến các giải pháp x lý sau:

1) Thay đất;

2) Làm chặt đất bằng các phương pháp sau:

Hình 4: Xử lý đt yếu bng công nghệ bc thm kết hợp c kết chân không

a. Chất tải tạm, gia tải khử lún;

b. Thoát nước thẳng đứng bằng bấc thấm, cọc cát...

c. Bơm hút chân không (phương pháp cố kết chân không);

d. Phương pháp đầm rung nền.

3) Xử lý nền đất yếu bằng các phương pháp gia cường như:

a. Cọc đất gia cố chất liên kết vô cơ (xi măng hoặc vôi);

b. Cọc vật liệu hạt (cọc cát, cọc đá dăm,...).

Hình 5: Xử lý đất yếu bng công nghệ cọc gia cường

Lưu ý trước tiên cần tiến hành khảo sát địa chất đất nền kỹ lưỡng. Trong tính toán xử lý đất yếu khu vực mố cầu cần phải xét đầy đủ chi tiết tới thành phần lún theo thời gian, với tất cả các tải trọng, trình tự thi công.... Tính toán độ lún tương ứng với các phương pháp xử lý khác nhau, để xác định và lựa chọn biện pháp xử lý phù hợp, đảm bảo tính kinh tế, kỹ thuật.

Trong khi thi công cần phối hợp chặt chẽ giữa các đơn vị thi công về trình tự thi công, vừa đảm bảo thời gian chờ lún tối thiểu của phương pháp xử lý nền đất yếu và cũng không gây ảnh hưởng tới kết cấu mố cầu như hiện tượng ma sát âm, m chuyển vị dọc... Thông thường thì nền đường được xử lý đất yếu đạt tối thiểu 90% độ lún c kết tính toán thì mới bắt đầu thi công m cầu.

4) Khi biện pháp xử lý đất yếu không khả thi, thì có thể sử dụng:

Kết cấu BTCT có hệ cọc BTCT xuyên qua nền đất yếu, có tác dụng truyền tải trọng từ đất đắp, hoạt tải xuống lớp đất tốt hơn phía dưới, một số kết cấu thường dùng sau mố cầu như sau:

a. Sàn giảm tải (trên hệ móng cọc) nâng đ trực tiếp phần đất đắp nền đường dẫn sau mố;

b. Cng hộp dọc thay thế cho phần nền đường đắp đầu cầu, cho phép xe chạy trực tiếp trên nắp cống, giảm áp lực tác dụng lên đất nền.

Khi sử dụng hệ cọc BTCT gia cố cần có so sánh cụ thể với các phương án xử lý nền đất yếu khác hoặc phương án kéo dài thêm nhịp cầu, nhằm đảm bảo các chỉ tiêu kỹ thuật và hợp lý về kinh tế của phương án lựa chọn.

Để đảm bảo yêu cầu độ bằng phẳng bảng 1 khi áp dụng các kết cấu cọc móng gia c cần đặc biệt chú ý chuyển dần độ cứng chống lún giữa đường và cầu (cống) bằng các giải pháp thay đổi chiều sâu và mật độ cọc (hình 6). Bước giảm chiều sâu hạ cọc và mật độ cọc tùy theo kết quả tính toán lún, có thể tham khảo mỗi bước giảm chiều sâu hạ cọc bằng (10 ÷ 15)% chiều dài cọc, khoảng cách các cọc có thể tăng dần từ (1,2 ÷ 1,5) lần khoảng cách các cọc.

Hình 6: Giải pháp thay đổi chiều dài và mật độ độ cọc đoạn đường chuyển tiếp để đảm bảo chuyn đổi êm thuận độ lún giữa đường và cầu, cống

Khi áp dụng giải pháp thay đi chiều dài cọc và mật độ cọc gia cố cần chia sàn giảm tải thành nhiều đoạn, mỗi đoạn có chiều dài theo phương dọc tim đường bằng (5-15)m. Có thể phân chia sàn giảm tải và sử dụng cọc gia cố mỗi đoạn có chiều dài bằng nhau theo dạng bậc thang như trên hình 7.

Hình 7: Giải pháp đổi chiều dài và mật độ độ cọc và sàn giảm tải theo dạng bậc thang để đảm bo chuyển đổi êm thuận độ lún giữa đường và cầu, cống

5.3. Sử dụng các giải pháp kỹ thuật khác:

- Sử dụng vật liệu nhẹ để đắp thân nền đường đầu cầu;

- Sử dụng kết cấu đất có cốt và tường chn đất có cốt:

Hệ thống cốt trong kết cấu đất có ct chủ yếu bao gồm ct thép (thép nhẹ, mạ kẽm hay epoxy) và cốt vải, lưới địa kỹ thuật (vật liệu polypropylene hay polyeste). Hệ thống cốt với hai loại vật liệu chính trên tồn tại dưới nhiều hình thức như lưới, dải, tấm...

6. CÁC YÊU CẦU K THUẬT V VẬT LIỆU VÀ THI CÔNG ĐT ĐP ĐI VỚI ĐOẠN ĐƯỜNG CHUYN TIP GIA ĐƯỜNG VÀ CẦU (CNG)

6.1. Yêu cầu kỹ thuật đối với vật liệu đất đắp

6.1.1. Đối với đoạn gần mố hoặc cạnh cống (đoạn L1)

Đất sử dụng cho công tác đắp trong đoạn gần mố hoặc cạnh cống (đoạn L1) phải là đất chọn lọc, không có chất hữu cơ hay có các vật liệu có hại khác có các chỉ tiêu cơ lý yêu cầu như sau:

- Chỉ số dẻo (PI) nhỏ hơn 15;

- Hệ số đồng đều (Cu) lớn hơn 3;

- Cấp phối hạt vật liệu phải đảm bảo theo bảng 2 sau đây:

Bảng 3: Cấp phối hạt đất đắp đoạn chuyển tiếp

Thứ tự

Cỡ sàng

Tỷ lệ lọt sàng (%)

1

90 mm

100

2

19 mm

70-100

3

4.75 mm

30-100

4

425 mm

15-100

5

150 mm

5-65

6

75 mm

0-15

- Trong phạm vi đắp đoạn gần m hoặc cạnh cống (đoạn L1) phải dùng các vật liệu có tính thoát nước tốt, tính nén lún nhỏ như đất lẫn sỏi cuội, cát lẫn đá dăm, cát hạt vừa, cát hạt thô. Không được dùng đt có tính thoát nước kém và cát mịn, trường hợp không có điều kiện tim vật liệu khác phải gia cố các loại đất này bằng vật liệu liên kết vô cơ để đắp (tối thiểu là với 5% xi măng hoặc 10% vôi). Không được đắp bằng các loại đá phong hóa và không đắp lẫn lộn các loại vật liệu khác nhau. Cũng có thể đắp bằng tro bay, vật liệu nhẹ hoặc bê tông bọt nhưng phải trình duyệt kết quả nghiên cứu và làm thử nghiệm trước khi thi công đại trà.

6.1.2. Đối với đoạn từ cuối đoạn gần mố hoặc cạnh cống đến đoạn đường thông thường (đoạn L2)

Yêu cầu về vật liệu đắp phải tuân thủ theo Điều 5 của Tiêu chuẩn TCVN 9436:2012.

6.2. Yêu cầu về thi công

1. Đối với việc xử lý đoạn đường chuyển tiếp giữa đường và cầu (cống)

Tốt nhất nên hoàn thành việc xử lý nền đất yếu trong phạm vi đoạn chuyển tiếp giữa đường và cầu (cống) trước khi tiến hành thi công mố cầu hay cống.

Trong mọi trường hợp không được để sót bất kỳ vị trí nào trong phạm vi đoạn chuyển tiếp giữa đường và cầu (cống) không được xử lý đất yếu đúng yêu cầu kỹ thuật.

2. Đối với đắp đoạn gần mố hoặc cạnh cống (đoạn L1)

Tuân thủ nghiêm túc quy định của Tiêu chuẩn TCVN 9436:2012. Đặc biệt lưu ý các vấn đề sau đây:

- Trước khi đắp gần mố hoặc cạnh cống (đoạn L1) phải hoàn thành tốt các lớp phòng nước thấm vào thân m, thân tường chn... và các lớp phòng nước thấm ra từ cng cùng hệ thng thoát nước dọc và ngang sau công trình theo đúng thiết kế. Nhất thiết phải nghiệm thu các hạng mục ẩn dấu nói trên đạt yêu cầu mới được đắp.

- Trong mọi trường hợp đắp đoạn gần m hoặc cạnh cống phải rải và đầm nén tng lớp dần từ dưới lên với bề đày lớp đầm nén chỉ nên từ 10 cm đến 20 cm (k cả khi dùng lu nặng). Nếu dùng dụng cụ đầm nén nhỏ, bề dày lớp đầm nén chỉ nên dưới 10 cm.

- Độ chặt yêu cầu trong toàn phạm vi đp đoạn gần mố hoặc cạnh cng phải đạt ≥ 0,98 đối với đường cao tc, đường cấp I, cấp II và ≥ 0,95 đối với đường các cấp khác đồng thời phải ln hơn hoặc bng độ chặt đầm nén yêu cầu đối với các bộ phận nền đường khác nhau.

- Không được để lọt bất kì vùng nào không được đầm nén kể cả các vùng sát thành vách công trình. Tại các vùng sát thành vách công trình phải dùng đầm bản nặng lớn hơn 100 KN hoặc m rộng diện thi công sau mố để đủ diện thi công cho máy đầm nén nặng hoạt động; với đường cao tốc có bề rộng nền lớn có thể cho lu nặng lu theo hướng ngang sát thành vách mố.

- Tại các chỗ lu hoặc đầm bản không thao tác được phải dùng dầm chấn động bng tay đạt yêu cầu qui định.

- Việc kim tra cht lượng đm nén cũng phải thực hiện từng lớp theo qui định.

- Nên đồng thời thi công phạm vi đắp đoạn gần mố hoặc cạnh cống và phạm vi đp các phần tư nón. Đắp trong phạm vi khu vực tác dụng cũng nên thực hiện đồng thời với đắp khu vực tác dụng trên đoạn đường nối tiếp liền kề.

- Trường hợp đắp đoạn gần mố hoặc cạnh cống bằng đất gia cố hoặc vật liệu khác thì phải tuân thủ ch dẫn kỹ thuật trong hồ sơ thiết kế (kể cả các chỉ tiêu và phương pháp kiểm tra).

Thi công các kết cu khác như bản quá độ, gối kê hoặc đóng cọc đ cuối bản quá độ... nằm trong phạm vi đắp đoạn gần m hoặc cạnh cống phải tuân theo các chỉ dẫn và bản vẽ thiết kế.

Đất đắp chọn lọc hay đất gia cố yêu cầu phải có chất lượng cao về độ bền, góc ma sát lớn và thoát nước tốt.

3. Trong phạm vi mố cầu, vật liệu đắp được đầm chặt tối thiểu đạt 98%.

4. Đối với đắp đoạn từ cuối đoạn gần mố hoặc cạnh cống đến đoạn đường thông thường (đoạn L2)

Tuân thủ theo Điều 6 và Điều 7 của Tiêu chuẩn TCVN 9436:2012.

5. Vị trí tiếp giáp đoạn L1 và L2 yêu cầu bố trí chuyển tiếp như hình 2.

6.3. Yêu cầu k thuật về thoát nước sau mố

6.3.1. Thoát nước mặt cầu

1. Thiết kế thoát nước mặt cầu đảm bảo thoát nước nhanh, nếu có bố trí ống thoát nước xuống mặt cầu thì không xả trực tiếp lên bề mặt và chân mái dốc nền đường sau mố.

2. Khe h giữa bn quá độ và tường cánh mố phải được chèn bng vật liệu ngăn nước, không để nước trên mặt đường thấm qua khe hở xuống đất đắp sau mố.

6.3.2. Thoát nước trong phạm vi lòng mố

1. Vật liệu đắp sau mố đảm bảo thoát nước theo yêu cầu của mục 6.1.1.

2. Mái dốc nền đường được bảo vệ và gia cố không gây mất hạt đất đắp.

3. Đối với m cầu không nằm trong vùng ngập nước thường xuyên và có chiều cao tường thân m 3.0m, sử dụng các ống thoát nước lòng mố trực tiếp ra ngoài trên tường thân mố như sau:

- Bố trí đầu ra của ống cao hơn mặt đất tự nhiên tối thiểu 150mm, khoảng cách giữa các ống theo phương ngang không lớn hơn 3,0 m.

- Ống có đường kính tối thiu D50, bịt đầu bằng vải địa kỹ thuật và đặt theo độ dốc 10% đảm bảo thoát nước ra ngoài.

4. Đối với mố cầu nằm trong vùng ngập nước thường xuyên hoặc có chiều cao tường thân mố > 3,0m, các yêu cầu thiết kế nhằm nâng cao khả năng thoát nước lòng mố như bảng 4 sau đây:

Bảng 4: Cấp phối hạt vật liệu thô thoát nước

Thứ tự

Cỡ sàng

Tỷ lệ lọt sàng (%)

1

25mm

75-100

2

19mm

50-75

3

4.75mm

0-60

4

425mm

0-50

5

75mm

0-5

- Ngoài sử dụng các ống thoát nước lòng mố trực tiếp ra ngoài trên tường thân mố với các yêu cầu như trên. B trí ống thu nước đất đắp trong lòng m đường kính tối thiểu D150, được đục l và bọc bng vải địa kĩ thuật không làm gây mất hạt đất đắp. Đặt ống thu nước nằm ngang, chạy dọc theo tường thân và tường cánh mố, cao hơn mực nước ngập thường xuyên hoặc mặt đất tự nhiên tối thiểu 150mm cho phép thoát nước ra ngoài.

- B trí thêm lớp vật liệu hạt thô thoát nước, phía trong xung quanh tường thân, tường cánh m với chiều dày tối thiểu 500mm. Yêu cầu cơ hóa lý của lớp vật liệu đắp này tương tự đất đắp sau m nhưng với yêu cầu thành phần hạt D 100 mm và cấp phối hạt vật liệu phải theo bảng 4.

7. CÁC GIẢI PHÁP KHC PHỤC HIỆN TƯỢNG LÚN ĐU CU, CNG ĐANG KHAI THÁC

7.1. Giải pháp bù lún.

Giải pháp này xuất phát từ việc lựa chọn và so sánh theo quan đim hoặc sử dụng các biện pháp đt tiền để xử lý nền đất yếu nhằm khống chế được độ lún ckết và từ biến của đt nền hoặc chấp nhận một độ lún nhất định sau đó bù lún.

Với giải pháp này các cơ quan quản lý cứ sau một chu kỳ nhất đnh lại tôn cao mặt đường bằng cánh thảm lại lớp bê tông mặt đường bù lại cao độ đã bị lún trong quá trình khai thác.

Yêu cầu cơ quan quản lý kiểm tra độ lún thường xuyên, phát hiện và sửa chữa kp thời đảm bo sự êm thuận, an toàn cho công trình và các phương tiện lưu thông trên đoạn đường tiếp giáp từ đường đến cầu (cống) và ngược lại.

7.2. Giải pháp bơm vữa

Giải pháp bơm vữa là kỹ thuật khoan lỗ và bơm các vật liệu đin hình như vữa xi măng hoặc các dung dịch dạng lỏng vào lỗ hổng bên dưới bản quá độ để trộn với đất bên dưới thành một khối vật liệu có độ cứng lớn.

Hình 8: Phương pháp bơm vữa

Ưu điểm lớn của giải pháp này cũng tương tự như giải pháp bù lún là có thể vừa tiến hành sửa chữa vừa vận hành nên cũng rất thích hợp khi ứng dụng với các công trình huyết mạch không thể ngừng lưu thông quá lâu. Tuy nhiên khi áp dụng giải pháp này cần chú ý đến nguyên nhân chính yếu gây ra sự cố xuất hiện l hng bên dưới bản quá độ. Chính các lỗ hổng này làm bản quá độ thay đổi sơ đồ làm việc gây nứt hoặc vỡ. Bơm vữa vào vị trí nứt vỡ có th ngăn chặn sự thay đổi sơ đồ làm việc của bản quá độ nên gián tiếp ngăn chặn sự cố lún đường dẫn sau mố cầu. Tuy nhiên biện pháp này chỉ sử dụng hiệu quả với các trường hp đất đắp dưới bản quá độ bị sụt lún do các nguyên nhân không liên quan đến đất yếu.

7.3. Giải pháp thay thế

Trong các trường hợp sự cố xảy ra với mức độ nghiêm trọng thì các giải pháp bảo trì không hiệu quả. Khi đó để khắc phục hậu quả người ta thường chấp nhận thay thế hệ kết cấu cũ đã hư hỏng bằng một hệ kết cấu mới.

Khi quyết định thay thế bằng kết cấu mới hay giải pháp kỹ thuật mới phải phân tích rõ nguyên nhân gây hư hỏng, lựa chọn giải pháp kỹ thuật công nghệ phù hợp theo Quy định tạm thời này và các tài liệu kỹ thuật liên quan khác để đảm bảo khắc phục triệt để các hư hỏng xảy ra với đoạn chuyển tiếp từ đường sang cầu (cống).



PHỤ LỤC 1

SƠ ĐỒ TÍNH TOÁN BẢN QUÁ ĐỘ (THAM KHẢO)

1. Tng quan

1.1. Tải trọng thiết kế, phân bố tải trọng bánh xe, hệ số tải trọng và tổ hp tải trọng theo quy định của Tiêu chuẩn thiết kế cầu 22TCN 272-05.

1.2. Bản quá độ thiết kế phải thỏa mãn các quy định sử dụng cho trạng thái giới hạn sử dụng và trạng thái giới hạn cường độ theo quy định của Tiêu chuẩn thiết kế cầu 22TCN 272-05.

2. Sơ đồ tính toán

Sơ đồ tính toán kết cấu bản quá độ với một đầu là gối chốt đặt trên vai kê của tường đnh m tương đương gối cố định, phía đầu kia đặt trực tiếp lên nền đường như là nền đàn hồi. Như vậy nhằm đảm bảo kết quả tính toán hợp lý, phù hợp với trạng thái làm việc thực tế của bản quá độ, xem xét các mô hình tính toán sau:

a. Mô hình 1: Khi độ lún nền đường là nh, bản quá độ xem như là dầm trên nền đàn hồi với một đầu là gối cứng cố định.

b. Mô hình 2: Khi độ lún nền đường lớn hơn hoặc đất đp dưới bản bị mất hạt, bản quá độ không còn tiếp xúc hoàn toàn với đất nền, do chiều dày bản quá độ mỏng nên bản sẽ bị uốn cong võng xuống và tỳ lên đất một đoạn sát với phn gi đàn hồi đoạn này thường được giả định dài bằng 1/3 chiều dài bản quá độ. Vậy có thể mô hình tính bản quá độ với dầm giản đơn chiều dài 2/3 chiều dài bản quá độ với một đầu là gối cố định và đầu kia là gối đàn hi.

c. Mô hình 3: Khi độ lún nền đường lớn, khi đó bản quá độ có thể được mô hình tính với dầm giản đơn với 2 gối tựa 2 đầu, chuyển vị của gi "mềm" có thể b qua vì tải trọng tác dụng chính cần xem xét là hoạt tải với thời gian tác dụng rất ngn.

Hình 1: Các sơ đồ tính toán kết cấu bản quá độ

Mô hình tính theo trường hợp 1 là trạng thái làm việc bất lợi nhất có thể xảy ra với bản quá độ có chiu dài 6m thì mô hình tính này được xem là đảm bảo an toàn và hợp lý đối với thiết kế 1 kết cấu phụ trợ của công trình cầu. Đối với trường hợp khác khi bản quá độ có chiều dài ≥ 6m thì cn phải xem xét các điều kiện thực tế để lựa chọn mô hình tính trong trường hợp 2 hoặc 3 nhằm đảm bảo vừa an toàn kết cấu và vừa hp lý về kinh tế.
