Quy chuẩn QCVN18:2011/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA

QCVN 18:2011/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ KIỂM TRA, NGHIỆM THU TOA XE KHI SẢN XUẤT, LẮP RÁP VÀ NHẬP KHẨU MỚI
National technical regulation on acceptance test of newly manufactured, assembled and imported railway cars

Lời nói đầu

QCVN 18:2011/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Vụ Khoa học – Công nghệ trình duyệt, Bộ Khoa học và Công nghệ thẩm định, Bộ Giao thông vận tải ban hành theo Thông tư số 67/2011/TT-BGTVT ngày 29 tháng 12 năm 2011.

Quy chuẩn này được xây dựng trên cơ sở các tiêu chuẩn ngành số 22 TCN 347-06, 22 TCN 349-06, 22 TCN 365-07 được ban hành kèm theo Quyết định số 21/2006/QĐ-BGTVT số 23/2006/QĐ-BGTVT ngày 04/05/2006 và số 38/2007/QĐ-BGTVT ngày 10/08/2007 của Bộ trưởng Bộ Giao thông vận tải.

MỤC LỤC

1. Quy định chung

1.1. Phạm vi điều chỉnh ..........................................................................................................

1.2. Đối tượng áp dụng .........................................................................................................

1.3. Giải thích từ ngữ .............................................................................................................

2. Quy định kỹ thuật .............................................................................................................

2.1. Yêu cầu về an toàn kỹ thuật ............................................................................................

2.1.1. Kích thước đường bao mặt cắt ngang toa xe ................................................................

2.1.2. Tốc độ cấu tạo ............................................................................................................

2.1.3. Chỉ tiêu ổn định vận hành .............................................................................................

2.1.4. Vật liệu chế tạo toa xe .................................................................................................

2.1.5. Thân xe .......................................................................................................................

2.1.6. Móc nối đỡ đấm ..........................................................................................................

2.1.7. Cửa xe ........................................................................................................................

2.1.8. Thiết bị bên trong toa xe khách và bộ phận bên ngoài toa xe .........................................

2.1.9. Giá chuyển hướng .......................................................................................................

2.1.10. Hệ thống hãm ............................................................................................................

2.1.11. Hệ thống thông gió và điều hòa không khí ..................................................................

2.1.12. Độ ồn ........................................................................................................................

2.1.13. Phòng chống cháy, thoát hiểm ...................................................................................

2.1.14. Bảo vệ môi trường .....................................................................................................

2.1.15. Hệ thống điện, thông tin và độ chiếu sáng trong xe .....................................................

2.1.16. Hệ thống cấp nước, thoát nước .................................................................................

2.2. Một số yêu cầu riêng đối với toa xe khách tiếp cận người khuyết tật ................................

2.2.1. Cửa xe ........................................................................................................................

2.2.2. Bậc lên xuống toa xe khách .........................................................................................

2.2.3. Sàn toa xe khách .........................................................................................................

2.2.4. Tay vịn và tay nắm .......................................................................................................

2.2.5. Chỗ ngồi cho người khuyết tật, chỗ dành cho xe lăn .....................................................

2.2.6. Buồng vệ sinh .............................................................................................................

2.2.7. Phương tiện thông tin ..................................................................................................

2.2.8. Thiết bị đưa xe lăn lên và xuống toa xe .........................................................................

3. Quy định kiểm tra, thử nghiệm ........................................................................................

3.1. Quy định loại hình kiểm tra và hạng mục kiểm tra .............................................................

3.2. Kiểm tra bộ phận ............................................................................................................

3.3. Kiểm tra tổng thể ............................................................................................................

3.4. Kiểm tra kích thước giới hạn ...........................................................................................

3.5. Xác định trọng lượng ......................................................................................................

3.6. Kiểm tra độ kín nước thân xe ..........................................................................................

3.7. Kiểm tra vận hành ...........................................................................................................

4. Quy định về quản lý .........................................................................................................

5. Tổ chức thực hiện ............................................................................................................

Phụ lục A: Phương pháp kiểm tra hệ thống hãm bằng máy thử hãm đơn xa ............................

Phụ lục B: Phương pháp kiểm tra độ chiếu sáng trong toa xe khách .......................................

Phụ lục C: Phương pháp kiểm tra thiết bị điều hòa không khí và đo các tham số không khí trong toa xe khách

Phụ lục D: Phương pháp kiểm tra độ ồn cho phép bên trong toa xe khách...............................

Phụ lục E: Phương pháp xác định trọng lượng toa xe ............................................................

Phụ lục F: Phương pháp kiểm tra độ kín nước toa xe có mui ..................................................

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ KIỂM TRA, NGHIỆM THU TOA XE KHI SẢN XUẤT, LẮP RÁP VÀ NHẬP KHẨU MỚI
National technical regulation on acceptance test of newly manufactured, assembled and imported railway cars

1. Quy định chung

1.1. Phạm vi điều chỉnh

Quy chuẩn này quy định về yêu cầu chất lượng an toàn kỹ thuật và bảo vệ môi trường trong kiểm tra, nghiệm thu toa xe sản xuất, lắp ráp và nhập khẩu mới để khai thác trên mạng đường sắt sau đây:

- Đường sắt quốc gia;

- Đường sắt chuyên dùng có nối ray với đường sắt quốc gia;

- Đường sắt chuyên dùng không nối ray với đường sắt quốc gia có đi qua khu dân cư, giao cắt với đường bộ.

1.2. Đối tượng áp dụng

Quy chuẩn này áp dụng đối với tổ chức, cá nhân có liên quan đến các hoạt động thiết kế, sản xuất lắp ráp, nhập khẩu toa xe.

1.3. Giải thích từ ngữ

Trong Quy chuẩn này, các từ ngữ dưới đây được hiểu như sau:

1.3.1. Toa xe khách là toa xe dùng để chở khách và toa xe phục vụ như toa xe ghế ngồi, toa xe giường nằm, toa xe hàng ăn, toa xe hành lý, toa xe bưu vụ, toa xe phát điện.

1.3.2. Toa xe hàng là toa xe dùng để chở hàng và toa xe phục vụ công tác chạy tàu như toa xe có mui, toa xe thành cao, toa xe thành thấp, toa xe mặt bằng, toa xe mặt võng, toa xe xi téc, toa xe chuyên dùng, toa xe trưởng tàu.

1.3.3. Tốc độ cấu tạo toa xe là tốc độ vận hành lớn nhất theo thiết kế được hạn chế bởi điều kiện an toàn và độ bền kết cấu mà toa xe có thể vận hành ổn định liên tục.

1.3.4. Người khuyết tật là người khiếm thính, khiếm thị và người khuyết tật vận động.

1.3.5. Người đi xe lăn là người khuyết tật vận động không có khả năng đi lại được phải sử dụng xe lăn.

1.3.6. Ghế ngồi cho người khuyết tật là ghế dành cho người khuyết tật đi tàu được thiết kế phù hợp với tiêu chuẩn.

1.3.7. Khu vực cho người khuyết tật là khu vực có các chỗ ngồi hoặc giường nằm dành riêng cho người khuyết tật đi tàu.

1.3.8. Độ tương phản là mức độ phản xạ ánh sáng do sự khác biệt về màu sắc bề mặt các bộ phận hoặc thiết bị trên toa xe khách.

1.3.9. Phòng hành khách là phần bên trong toa xe khách dành cho hành khách đi tàu, không bao gồm phòng vệ sinh, phòng rửa mặt, hành lang và lối cửa ra vào.

1.3.10. Xe lăn chuẩn là xe lăn có người ngồi và có kích thước đường bao như Hình 1.

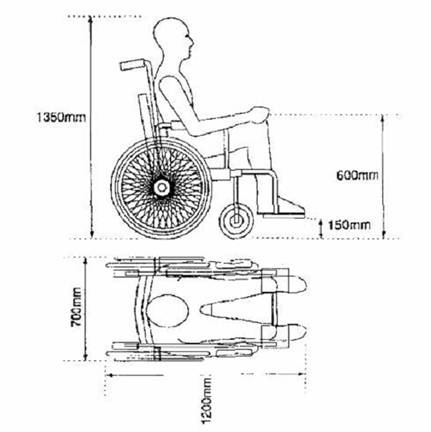

Hình 1: Xe lăn chuẩn

1.3.11. Hệ thống neo giữ xe lăn là hệ thống giữ không cho xe lăn tự di chuyển trong chỗ để xe lăn.

1.3.12. Cầu dẫn lên xuống toa xe là cơ cấu lắp trên toa xe tạo thành cầu để người dùng xe lăn có thể lên, xuống toa xe.

1.3.13. Bàn nâng xe lăn là thiết bị chuyên dùng để đưa người đi xe lăn lên xuống toa xe tại các nhà ga.

1.3.14. Tải trọng trục thiết kế là trọng lượng lớn nhất cho phép chịu đựng của trục xe

1.3.15. Kiểm tra thử dột là hình thức kiểm tra độ kín nước toa xe có mui được thực hiện khi đã hàn xong kết cấu thép mui và thành xe.

1.3.16. Kiểm tra thử hắt là hình thức kiểm tra độ kín nước toa xe có mui được thực hiện khi chế tọa hoàn chỉnh toa xe nhằm kiểm tra độ kín nước hoàn toàn của kết cấu mui (mái) xe, các cửa sổ, cửa thông gió và các chi tiết che đậy khác.

1.3.17. Độ rọi (E) là tỷ số giữa quang thông tới một phần tử bề mặt chứa điểm cho trước với diện tích phần tử bề mặt đó.

1.3.18. Độ rọi trung bình (Etb) là trị số trung bình của độ rọi tại các điểm đo trong toa xe.

1.3.19. Độ rọi đều là tỷ số giữa độ rọi tại điểm đo chiếu sáng kém nhất và độ rọi trung bình.

1.3.20. Lux kế là dụng cụ đo độ chiếu sáng.

1.3.21. Mêgaôm kế là dụng cụ đo điện trở cách điện

2. Quy định kỹ thuật

2.1. Yêu cầu về an toàn kỹ thuật

2.1.1. Kích thước đường bao mặt cắt ngang toa xe

Kích thước đường bao của mặt cắt ngang toa xe không vượt ra khỏi khổ giới hạn đầu máy toa xe quy định trong Quy chuẩn kỹ thuật quốc gia về khai thác đường sắt QCVN 08:2011/BGTVT.

2.1.2. Tốc độ cấu tạo

a) Tốc độ cấu tạo của toa xe khách sản xuất lắp ráp không quá 120 km/h đối với toa xe khổ đường 1.000 mm và không quá 160 km/h đối với toa xe khổ đường 1.435 mm.

b) Tốc độ cấu tạo của toa xe hàng sản xuất lắp ráp không quá 100 km/h đối với toa xe khổ đường 1.000 mm và không quá 120 km/h đối với toa xe khổ đường 1.435 mm.

c) Tốc độ cấu tạo của toa xe hàng sản xuất lắp ráp khai thác trên đường sắt chuyên dùng không nối ray với đường sắt quốc gia có đi qua khu dân cư, giao cắt với đường bộ không quá 80 km/h đối với cả khổ đường 1.000 mm và 1.435 mm.

2.1.3. Chỉ tiêu ổn định vận hành

2.1.3.1. Thông qua đường cong

Toa xe rỗng hoặc có tải, khi móc nối với nhau hoặc được kéo đơn phải đi qua được đường cong có bán kính:

a) 97 m trên đường chính tuyến và 75 m trên đường nhánh đối với khổ đường 1.000 mm.

b) 145m trên đường chính tuyến và 100m trên đường nhánh đối với khổ đường 1.435 mm.

c) 60 m trên đường chính tuyến đối với khổ đường 1.000 mm của đường sắt chuyên dùng không nối ray với đường sắt quốc gia có đi qua khu dân cư, giao cắt với đường bộ hoặc đường cong theo yêu cầu thiết kế.

2.1.3.2. Tính năng động lực học toa xe

Tính năng động lực học toa xe theo tính toán phải phù hợp quy định của bảng 1.

Bảng 1. Chỉ tiêu động lực học

2.1.4. Vật liệu chế tạo toa xe

2.1.4.1. Thép

Thép dùng để chế tạo toa xe phải có tính hàn tốt; có cơ tính và thành phần hóa học phù hợp với quy định của thiết kế và tiêu chuẩn, quy chuẩn kỹ thuật tương ứng

2.1.4.2. Vật liệu nhôm

Vật liệu nhôm và hợp kim nhôm dùng để chế tạo các chi tiết toa xe phải phù hợp với quy định của thiết kế và tiêu chuẩn, quy chuẩn kỹ thuật tương ứng.

2.1.4.3. Vật liệu gỗ

Trong bản vẽ thiết kế phải ghi rõ loại gỗ; riêng gỗ dán, phoócmica phải ghi rõ chiều dày, số lớp, màu sắc. Khi sản xuất, lắp ráp toa xe khách phải sử dụng đúng loại gỗ đã quy định trong thiết kế.

2.1.4.4. Các vật liệu khác

Vật liệu hàn, vật liệu cách âm, cách nhiệt, chống cháy, kim loại màu và các vật liệu phi kim loại như cao su, chất dẻo sử dụng trong chế tạo toa xe phải phù hợp với quy định của thiết kế và tiêu chuẩn, quy chuẩn kỹ thuật tương ứng. Các loại vật liệu này không được gây độc hại cho con người.

2.1.5. Thân xe

2.1.5.1. Yêu cầu chung

a) Thân xe phải được chế tạo đúng thiết kế;

b) Độ bền kết cấu thân xe phải phù hợp với tiêu chuẩn, quy chuẩn kỹ thuật hiện hành.

c) Kết cấu thép thân xe phải được làm sạch, sơn chống gỉ và sơn phủ phù hợp với quy định của thiết kế.

d) Thân toa xe khách (trừ toa xe hành lý) giữa vỏ ngoài với vách, trần, sàn phải có lớp vật liệu có tính năng cách âm, cách nhiệt và khó cháy.

đ) Độ sai lệch tương đối giữa mặt làm việc của hai má đỡ đấm, kéo trên cùng một mặt cắt không được quá 1 mm. Sai lệch cự ly trong của hộp xà kéo không quá 1 mm. Dung sai của cự ly giữa má kéo và má đỡ đấm (cự ly này ký hiệu A) là .

e) Độ nghiêng lệch của thân toa xe theo phương ngang (khoảng cách theo phương ngang giữa mép dưới xà dọc cạnh bệ xe với đường thẳng vuông góc mặt ray đi qua điểm tiếp giáp giữa thành xe và mui xe) khi toa xe ở trên đường thẳng và phẳng không được quá 15 mm.

g) Kết cấu bàn trượt phải phù hợp yêu cầu của thiết kế. Đối với toa xe thiết kế loại bàn trượt có khe hở thì các bàn trượt chéo nhau không được có hiện tượng sát khít.

h) Hàn thân xe

- Quy trình hàn thân xe phải tuân theo yêu cầu của thiết kế;

- Kích thước mối hàn thân xe phải theo quy định của thiết kế và không có khuyết tật hàn như hiện tượng nứt rạn, ngậm xỉ;

- Mối hàn giữa các tấm đứng của xà kéo, xà dọc giữa với xà gối, mối hàn giữa các tấm đứng xà gối với mã trên xà gối theo chiều ngang xe phải được kiểm tra khuyết tật bên trong bằng phương pháp kiểm tra không phá hủy như siêu âm, chụp ảnh bức xạ, thẩm thấu.

2.1.5.2. Dung sai chế tạo thân toa xe

a) Dung sai tối đa của các kích thước chính kết cấu thép thân toa xe phải phù hợp với quy định trong Bảng 2, riêng dung sai tối đa của chiều dài bệ toa xe hàng là 0,8‰.

Bảng 2. Dung sai tối đa của các kích thước chính kết cấu thép thân xe

b) Độ lồi lõm của bề mặt bên ngoài kết cấu thép thân toa xe khách đo trên 1 m chiều dài phù hợp với quy định trong Bảng 3.

Bảng 3. Độ lồi lõm tối đa của bề mặt ngoài kết cấu thép thân toa xe khách

c) Các chi tiết và bộ phận của kết cấu gỗ thân toa xe khách phải đảm bảo tháo lắp, thay thế dễ dàng khi sửa chữa.

2.1.6. Móc nối, đỡ đấm

2.1.6.1. Kiểu loại móc nối, đỡ đấm và việc lắp ráp phải đúng yêu cầu thiết kế. Móc nối phải có đường bao phù hợp, đảm bảo cho việc nối kết an toàn và thuận lợi. Các yêu cầu về kích thước, vật liệu chế tạo và độ bền của móc nối tự động phải phù hợp với tiêu chuẩn, quy chuẩn kỹ thuật tương ứng.

2.1.6.2. Hộp đỡ đấm phải có dung năng phù hợp với tổng trọng toa xe và tốc độ cấu tạo của toa xe.

2.1.6.3. Bộ móc nối, đỡ đấm sau khi lắp ráp xong, cơ cấu đóng mở lưỡi móc phải đảm bảo hoạt động linh hoạt, tin cậy khi thực hiện 3 tác dụng: đóng, mở, mở hoàn toàn lưỡi móc và có khả năng chống tuột móc.

2.1.6.4. Chiều cao và chênh lệch chiều cao trung tâm móc nối đo khi toa xe ở trên đường phẳng và thẳng:

a) Chiều cao trung tâm móc nối

- mm đối với toa xe khổ đường 1.000 mm;

- mm đối với toa xe khổ đường 1.435 mm.

b) Chênh lệch chiều cao của trung tâm hai móc nối trên cùng một toa xe không được quá 10 mm.

2.1.6.5. Khoảng hở giữa thân móc nối với bệ xung kích phải đúng quy định của thiết kế.

2.1.6.6. Đối với loại móc nối kiểu tác dụng trên, khi lưỡi móc ở vị trí đóng thì xích cần giật phải có độ chùng từ 45 mm ÷ 55 mm.

2.1.7. Cửa xe

2.1.7.1. Đối với toa xe khách lắp điều hòa không khí phải có ít nhất là 3 cửa sổ di động (không tính cửa sổ buồng vệ sinh, buồng nhân viên, buồng rửa mặt. Cửa sổ buồng vệ sinh phải lắp lớp kính mờ hoặc dùng cửa sổ 2 lớp kính với lớp kính ngoài là kính mờ.

2.1.7.2. Cửa sổ di động, cửa lên xuống và cửa ra vào toa xe khách phải đóng mở linh hoạt và kín.

2.1.7.3. Kính dùng cho cửa sổ, cửa lên xuống và cửa ra vào toa xe khách phải là loại kính an toàn.

2.1.7.4. Cửa lên xuống toa xe khách phải có bậc lên xuống, tay vịn và nắp đậy bậc lên xuống. Phía trên cửa lên xuống phải có máng che mưa.

2.1.7.5. Đối với toa xe hàng: các loại cửa kéo, cửa bên, cửa đáy phải đóng mở linh hoạt và được lắp ráp chắc chắn. Các cửa đều phải có chốt cài hoặc chốt khóa bảo vệ hàng hóa, riêng toa xe có mui phải có chốt khóa khi cửa lên xuống hàng hóa ở vị trí đóng hết và mở hết.

2.1.8. Thiết bị bên trong toa xe khách và bộ phận bên ngoài toa xe

2.1.8.1. Thiết bị bên trong toa xe khách

a) Thiết bị chủ yếu cần lắp đặt bên trong các loại toa xe khách phải thực hiện theo đúng các tiêu chuẩn, quy chuẩn kỹ thuật tương ứng và quy định của thiết kế

b) Tại vị trí làm việc của trưởng tàu phải có vị trí để bố trí thiết bị thông tin liên lạc giữa trưởng tàu với lái tàu và thiết bị đo tốc độ đoàn tàu.

c) Toa xe khách phải có chỗ để dụng cụ chèn tàu, tín hiệu cầm tay, tủ thuốc sơ cứu

2.1.8.2. Bộ phận bên ngoài toa xe

2.1.8.2.1. Toa xe khách

a) Vị trí tiếp giáp giữa các toa xe khách phải có khung che gió đầu xe (súp lê) và cầu giao thông. Khung che gió phải đảm bảo tiếp nối an toàn, kín và không bị cài khi toa xe khách thông qua đường cong.

b) Tại thành ngoài đầu toa xe phải có bậc thang hoặc quai móc thang để trèo lên nóc toa xe khách.

c) Phần đầu xà gối tiếp giáp với xà cạnh phải có bệ ky nâng xe;

2.1.8.2.2. Toa xe hàng

Thang, bậc lên xuống và tay vịn của toa xe hàng phải có độ bền và độ cứng vững cần thiết để đảm bảo an toàn cho nhân viên tác nghiệp sử dụng.

a) Đối với toa xe có thành bên, toa xe mặt bằng:

- Cửa lên xuống hàng hóa phải lắp bậc lên xuống. Tại thành đầu góc số 1 (phía có lắp hãm tay), số 4 (đối diện chéo góc số 1) phải lắp bậc lên xuống và tay vịn, vị trí lắp phải bảo đảm an toàn cho người sử dụng (nhân viên tác nghiệp) khi bước từ bậc lên xuống sang bệ đứng hãm tay;

- Bậc lên xuống đều phải lắp ghép bằng đinh tán hoặc bu lông với kết cấu thép của thân xe (nếu thành xe gằng gỗ thì phải dùng bu lông). Khi dùng cách lắp ghép bu lông thì phải có vòng đệm vênh, đai ốc phòng lỏng hoặc chốt chẻ để đảm bảo liên kết an toàn và bulông phải lắp theo chiều từ trong ra ngoài.

b) Đối với toa xe xitéc:

- Phải lắp đặt thang bên ngoài và bên trong xitéc, tay vịn, cầu đi lại và lan can bảo vệ theo thiết kế, để nhân viên tác nghiệp sử dụng. Khung đỡ các bộ phận trên có thể hàn vào thân xitéc.

- Bệ đứng của khu vực nắp đôm phải có biện pháp chống trượt, có chiều rộng ít nhất 300 mm và chiều cao của lan can bảo vệ không được nhỏ hơn 500 mm. Đối với trường hợp không có lan can bảo vệ, mặt bệ đứng phải có chiều rộng ít nhất là 400 mm;

- Toa xe xitéc chở chất sinh khí, dễ cháy phải có van an toàn. Van an toàn phải được kiểm chuẩn theo quy định.

2.1.9. Giá chuyển hướng

2.1.9.1. Giá chuyển hướng phải có đặc tính kỹ thuật và kiểu loại đúng quy định của thiết kế.

2.1.9.2. Tải trọng trục thiết kế trong giá chuyển hướng phải phù hợp với hồ sơ thiết kế.

2.1.9.3. Khung giá, má giá và xả nhún có kết cấu thép đúc hoặc kết cấu thép hàn, độ bền của chúng phải phù hợp với tiêu chuẩn, quy chuẩn kỹ thuật tương ứng.

2.1.9.4. Kiểu loại, kích thước và vật liệu chế tạo trục, bánh xe phải phù hợp với tiêu chuẩn, quy chuẩn kỹ thuật tương ứng.

2.1.9.5. Mặt lăn bánh xe phải có biên dạng và kích thước danh nghĩa quy định tại Hình 2, Hình 3 hoặc quy định của thiết kế.

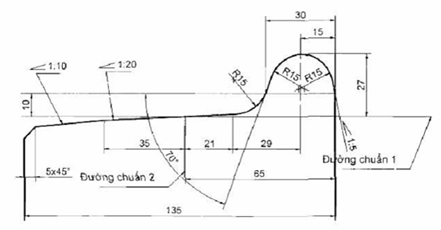

Hình 2. Biên dạng mặt lăn côn khổ đường 1.435 mm

Hình 3. Biên dạng mặt lăn côn khổ đường 1.000 mm

2.1.10. Hệ thống hãm

2.1.10.1. Quy định chung

a) Hệ thống hãm gió ép và hãm tay phải lắp ráp theo đúng quy định của thiết kế.

b) Khoảng cách hãm của toa xe khi toa xe được lắp vào đoàn tàu dùng hãm gió ép phải đảm bảo không quá 800 m. Khi toa xe hãm không được lết bánh xe.

c) Hệ thống hãm gió ép đối với toa xe sử dụng cho đoàn tàu thông dụng phải làm việc bình thường ở chế độ nạp gió ép 5 bar đoàn tàu liên vận quốc tế phải làm việc bình thưởng ở 2 chế độ nạp gió ép 5 bar và 6 bar.

d) Vật liệu chế tạo và dung tích của thùng gió phụ phải đúng với thiết kế. Sau khi chế tạo, thùng gió phụ phải thử nghiệm theo yêu cầu của các tiêu chuẩn từ TCVN 6153: 1996 đến TCVN 6156: 1996 – Bình chịu áp lực.

đ) Tất cả các loại van của hệ thống hãm đều phải được thử nghiệm theo quy định trước khi tiến hành lắp ráp hãm toa xe.

e) Hệ thống hãm sau khi lắp ráp xong phải thử để đảm bảo các tính năng của hệ thống hãm.

g) Toàn bộ suốt hãm, xà hãm đều phải có quang/xích treo an toàn hoặc biện pháp an toàn khác.

h) Tất cả các lỗ liên kết của các suốt hãm đều phải đóng bạc (trừ suốt hãm tay).

i) Giá đỡ suốt hãm phải có biện pháp chống rung.

2.1.10.2. Hệ thống hãm của toa xe khách

a) Trên toa xe khách và toa xe trưởng tàu phải lắp van hãm khẩn cấp và đồng hồ áp suất, vị trí lắp phải bảo đảm dễ quan sát và sử dụng.

b) Các ống mềm nối từ thân toa xe tới giá chuyển hướng phải có đủ khoảng hở đối với các bộ phận quanh nó, để tránh bị va quệt khi toa xe vận hành.

2.1.10.3. Hệ thống hãm của toa xe hàng

a) Bệ đứng hãm tay (nếu có) phải có biện pháp chống trượt và có đủ độ bền và độ cứng. Kích thước của bệ (chiều dài x chiều rộng) không nhỏ hơn 600 mm x 300 mm.

b) Khoảng cách từ vô lăng hãm tay tới mặt ngoài thân xe không ít hơn 80 mm.

2.1.11. Hệ thống thông gió và điều hòa không khí

2.1.11.1. Thông gió toa xe khách phải dùng một trong các hình thức sau: thông gió tự nhiên, thông gió cưỡng bức, điều hòa không khí, hoặc sử dụng kết hợp của các hình thức trên.

2.1.11.2. Toa xe khách có lắp thiết bị điều hòa không khí phải đảm bảo các thông số trong buồng hành khách theo quy định sau:

a) Nhiệt độ bình quân từ 24⁰C đến 28⁰C.

b) Chênh lệch nhiệt độ tại các điểm đo không quá 2⁰C.

c) Độ ẩm tương đối trung bình không lớn hơn 70 %.

d) Tốc độ gió trung bình (đo tại vị trí của hành khách) không quá 0,3 m/s.

đ) Lượng không khí tươi cung cấp cho mỗi hành khách không nhỏ hơn 18 m³/h.

2.1.12. Độ ồn

2.1.12.1. Độ ồn cho phép bên trong buồng hành khách khi toa xe vận hành trên đường đạt tiêu chuẩn từ cấp 2 trở lên với tốc độ 60 km/h ± 5% phải phù hợp với quy định của Bảng 4 dưới đây.

2.1.12.2. Độ ồn cho phép bên trong toa xe khi toa xe đứng yên được đo ở bên trong toa xe khi cụm máy điều hòa và cụm máy phát điện đang vận hành toàn tải. Trị số độ ồn cho phép này so với trị số độ ồn cho phép khi toa xe vận hành phải thấp hơn 3 dB đối với tất cả các loại toa xe.

Bảng 4. Độ ồn cho phép bên trong toa xe khách

2.1.13. Phòng chống cháy, thoát hiểm

2.1.13.1. Phòng chống cháy

a) Mỗi toa xe khách phải có ít nhất 2 bình cứu hỏa.

b) Phải có biện pháp bảo vệ phù hợp trong trường hợp các thiết bị điện phát sinh hồ quang hoặc sinh nhiệt.

c) Phải có biện pháp ngăn ngừa hỏa hoạn do lỗi tiếp xúc của các mối nối hoặc sự sinh nhiệt của thiết bị điện, các dây điện của toa xe phải có khả năng chịu nhiệt.

d) Phải có biện pháp phòng chống cháy do các tia lửa bắn ra từ các guốc hãm khi hãm gây nên đối với toa xe có sàn gỗ, toa xe chở các chất dễ cháy.

đ) Toa xe hàng ăn sử dụng khí ga phải tuân thủ theo đúng quy định của thiết kế và tiêu chuẩn, quy chuẩn kỹ thuật tương ứng.

2.1.13.2. Thoát hiểm

a) Toa xe khách có cửa sổ lắp kính cố định khi cần hành khách có thể thoát hiểm bằng cửa sổ phải được trang bị búa phá kính và đèn pin (gọi là dụng cụ thoát hiểm).

b) Toa xe khách ghế ngồi lắp cửa sổ kính cố định phải trang bị ít nhất 4 bộ dụng cụ thoát hiểm, toa xe khách giường nằm lắp cửa sổ kính cố định phải trang bị ít nhất mỗi buồng ngủ một bộ dụng cụ thoát hiểm. Các bộ dụng cụ thoát hiểm phải đặt tại nơi hành khách dễ thấy, dễ lấy khi sử dụng và phải có biển chỉ dẫn.

2.1.14. Bảo vệ môi trường

Toa xe khách (trừ toa hành lý) phải có thiết bị lưu giữ chất thải

2.1.15. Hệ thống điện, thông tin và độ chiếu sáng trong xe

2.1.15.1. Hệ thống điện

a) Toa xe khách dùng hình thức cấp điện độc lập hoặc cấp điện tập trung. Điện áp định mức đối với nguồn điện một chiều là 24 V, đối với nguồn điện xoay chiều là 220 V/380 V, 50 Hz.

b) Toa xe khách lắp thiết bị điều hòa không khí phải có đủ điều kiện để dùng điện lưới bên ngoài.

c) Hệ thống chiếu sáng dùng cho toa xe khách phải đảm bảo độ chiếu sáng theo quy định và phải có biện pháp chiếu sáng dự phòng.

d) Dây điện sử dụng trên toa xe phải đảm bảo chất lượng theo đúng các tiêu chuẩn hiện hành.

đ) Độ cách điện của hệ thống điện:

- Đối với nguồn điện một chiều là 24V, dùng Mêgaôm kế cấp 500 V đo điện trở cách điện giữa đường cáp trục nguồn với nhau và với vỏ toa xe không nhỏ hơn 0,5 MΩ;

- Đối với nguồn điện xoay chiều là 220 V/380 V, 50 Hz, dùng Mêgaôm kế cấp 1000 V đo điện trở cách điện giữa các pha với nhau, giữa các pha với dây trung tính, giữa các pha với vỏ toa xe không nhỏ hơn 5 MΩ.

2.1.15.2. Hệ thống thông tin

a) Mỗi toa xe khách trang bị ít nhất một loa điện có thông số tối thiểu 8 Ω - 4 W. Riêng toa xe giường nằm, mỗi phòng ngủ lắp một loa điện có thông số tối thiểu 8 Ω - 2 W, loa có chiết áp điều chỉnh âm lượng.

b) Loa phát thanh phải có chất lượng tốt, âm thanh phát ra phải rõ ràng.

c) Độ cách điện đường dây phát thanh không được thấp hơn 0,5 MΩ.

2.1.15.3. Độ chiếu sáng trong toa xe

Độ chiếu sáng trong toa xe khách phải phù hợp với các thông số cơ bản sau:

a) Độ rọi trung bình và độ rọi đều trong buồng khách không được thấp hơn quy định tại Bảng 5.

b) Nếu chiếu sáng trong toa xe tương đối đều (tức là độ rọi đều lớn hơn 1:1,3) và độ chiếu sáng ở điểm nhỏ nhất không thấp hơn độ rọi trung bình nhân với 1:1,3 thì cho phép độ rọi trung bình thấp hơn trị số quy định trong Bảng 5

Bảng 5. Độ rọi

c) Độ rọi ở một số vị trí ngoài phòng khách được quy định theo tỷ lệ trong bảng 6.

d) Ở các vị trí chính giữa bậc lên xuống và cầu giao thông giữa hai toa xe phải được chiếu sáng và độ rọi không nhỏ hơn 10 Lux.

Bảng 6. So sánh độ rọi

2.1.16. Hệ thống cấp nước, thoát nước

a) Các toa xe khách phải có hệ thống nước sạch, trừ toa xe hành lý;

b) Tổng dung tích của các két nước toa xe khách phải đảm bảo cung cấp tối thiểu 15 lít nước/hành khách/ngày đêm (trừ các trường hợp có quy định riêng);

c) Hệ thống cấp nước phải có bộ phận xả nước, xả khí. Sàn buồng vệ sinh, buồng rửa mặt phải có lỗ xả nước được bố trí ở chỗ thích hợp, để khi toa xe khách đứng yên, nước xả ra không được chảy xuống giá chuyển hướng.

2.2. Một số yêu cầu riêng đối với toa xe khách tiếp cận người khuyết tật

Đối với toa xe khách tiếp cận người khuyết tật ngoài các quy định kỹ thuật áp dụng cho toa xe khách thông dụng như đã nêu ở trên còn có các yêu cầu kỹ thuật sau đây:

2.2.1. Cửa xe

2.2.1.1. Cửa lên xuống

a) Cửa lên xuống toa xe phải có màu sơn tương phản với màu sơn thành xe để người khiếm thị dễ dàng nhận biết.

b) Mỗi lối cửa lên xuống toa xe (loại cửa đóng mở tự động) phải lắp thiết bị cảnh báo bằng âm thanh gần lối cửa lên xuống hoặc gần thiết bị điều khiển (nếu có). Thiết bị phải phát ra tín hiệu âm thanh rõ ràng để báo cho hành khách biết trước khi cửa bắt đầu mở hoặc đóng.

c) Toa xe khách có chỗ dành cho người đi xe lăn phải có cửa, lối lên xuống phù hợp ở mỗi bên thành xe, chiều rộng của cửa khi mở hoàn toàn không nhỏ hơn 800 mm.

d) Ký hiệu của toa xe khách có chỗ dành cho người khuyết tật và xe lăn phải được dán mỗi bên thành xe ít nhất một cái. Ký hiệu được gán ở ngoài toa xe được dán gần cửa lên xuống để hành khách dễ dàng nhìn thấy được khi cửa đóng hay mở. Ký hiệu phía trong toa xe phải ở gần chỗ để xe lăn.

đ) Ký hiệu toa xe khách chở người khuyết tật và xe lăn phù hợp với Hình 4; có nền màu trắng hoặc xanh da trời; có kích thước không nhỏ hơn 120 mm x 150 mm khi lắp ngoài xe và không nhỏ hơn 60 mm x 75 mm khi lắp trong toa xe.

e) Lối đi lại cho người đi xe lăn từ cửa lên xuống đến khu vực dành cho người khuyết tật phải rộng tối thiểu 800 mm và không có vật cản trở. Gần khu vực dành cho người khuyết tật phải có chỗ quay đầu cho xe lăn, đường kính chỗ quay đầu xe tối thiểu 1500 mm.

Hình 4. Ký hiệu toa xe chở người khuyết tật và xe lăn

2.2.1.2. Cửa bên trong toa xe

a) Cửa trong toa xe khách mà người đi xe lăn đi qua để đến khu vực dành cho người khuyết tật phải rộng tối thiểu 800 mm.

b) Cửa giao thông 2 đầu toa xe khách phải rộng tối thiểu 750 mm với chiều cao không vướng chướng ngại vật tối thiểu là 1400 mm tính từ mép dưới cửa.

c) Đối với loại cửa đóng, mở tự động trên toa xe khách phải theo các yêu cầu sau:

- Cửa ra vào bắt đầu mở khi một phần bất kỳ của hành khách đi tới cách cửa ra vào dưới 500 mm đo theo phương ngang;

- Cánh cửa ra vào mỗi lần mở phải duy trì thời gian mở hoàn toàn không ít hơn 5 giây trước khi đóng;

- Khi cửa bắt đầu đóng nếu cạnh của cửa tiếp xúc với bất kỳ một bộ phận nào của cơ thể hành khách thì cửa phải tự mở ra. Lực đóng cửa không vượt quá 65 N.

2.2.2. Bậc lên xuống toa xe khách

a) Kích thước bậc lên xuống toa xe khách như sau:

- Chiều cao từ 120 mm đến 200 mm;

- Mặt bậc có chiều sâu không nhỏ hơn 250 mm và chiều rộng không nhỏ hơn 455 mm.

b) Bề mặt của bậc lên xuống toa xe khách phải có khả năng chống trượt được trong mọi điều kiện thời tiết.

c) Mép trước của mỗi bậc lên xuống phải có dải sơn màu. Kích thước chiều rộng của dải sơn không nhỏ hơn 45 mm và không lớn hơn 50 mm. Màu dải sơn phải tương phản với màu của bậc lên xuống.

d) Khu vực của mỗi bậc lên xuống được khép kín bằng các tấm đỡ đứng với tấm bề mặt bậc lên xuống và cạnh trước của nó hoặc mặt sàn của toa xe. Góc tạo bởi tấm đỡ đứng và tấm bề mặt là 90⁰ để phòng chống vấp trượt.

đ) Bề mặt bậc lên xuống toa xe khách phải được chiếu sáng đều. Độ rọi của đèn chiếu sáng bậc lên xuống không nhỏ hơn 100 Lux.

2.2.3. Sàn toa xe khách

a) Toàn bộ mặt sàn toa xe khách phải được chế tạo bằng vật liệu chống trượt. Màu sắc sàn khu vực đầu xe và hành lang phải tương phản với màu sắc vùng sàn xe dành cho hành khách.

b) Khu vực sàn lối cửa lên xuống của khách được đánh dấu bằng dải sơn kẻ song song với mép trên bậc cầu thang, có màu sắc tương phản với màu sắc bề mặt sàn xe. Chiều rộng dải sơn không quá 50 mm, khoảng cách đo từ mép bậc cầu thang đến cạnh gần của dải sơn không nhỏ hơn 50 mm.

2.2.4. Tay vịn và tay nắm

a) Tay vịn được lắp trên toa xe khách cả hai phía ở trong và ngoài lối cửa lên xuống, điểm dưới không cao quá 700 mm, điểm trên không thấp dưới 1200 mm đo từ sàn xe theo phương thẳng đứng.

b) Các tay vịn đều có dạng ống tròn với đường kính ngoài từ 30 mm đến 40 mm. Khoảng cách giữa thân tay vịn với bề mặt giá gá lắp và với các chi tiết xung quanh không được bé hơn 45 mm. Bề mặt tay vịn được chế tạo bằng vật liệu chống trơn, có màu sắc tương phản với màu sắc các bộ phận xung quanh.

c) Tay nắm lắp trên tựa lưng của mỗi ghế ngồi (thuộc khu vực dành cho người khuyết tật) trong toa xe khách phải có dạng hình tròn. Bề mặt tay nằm được chế tạo bằng vật liệu chống trơn, có màu sắc tương phản với màu sắc nơi tay nắm được lắp. Khoảng cách giữa tay nắm với các chi tiết xung quanh nơi lắp đặt không được nhỏ hơn 150 mm.

2.2.5. Chỗ ngồi cho người khuyết tật, chỗ dành cho xe lăn

2.2.5.1. Chỗ ngồi cho người khuyết tật

a) Đối với toa xe ghế ngồi có chỗ dành cho người khuyết tật quy định số lượng ghế ngồi cho người khuyết tật ít nhất là 10% tổng số chỗ trong toa, trong đó có ít nhất một chỗ dành cho người đi xe lăn. Chỗ ngồi cho người khuyết tật phải có ký hiệu chỉ dẫn cho người khuyết tật dễ nhận biết.

b) Đối với toa xe khách giường nằm có chỗ dành cho người khuyết tật phải có ít nhất một phòng ngủ dành cho người đi xe lăn.

c) Ghế ngồi cho người khuyết tật không được dùng loại ghế lật hoặc ghế gập. Chiều rộng mặt ghế tối thiểu là 450 mm. Kích thước ghế và khoảng không gian giữa ghế trước và ghế sau phù hợp với Hình 5, Hình 6, Hình 7.

d) Các tay ghế trên ghế ngồi cho người khuyết tật phải gập được để mở rộng chỗ tạo điều kiện thuận lợi cho hành khách khuyết tật ra, vào chỗ ngồi.

đ) Các thiết bị phục vụ được lắp đặt tại khu vực cho người khuyết tật phải có biển hiệu chỉ dẫn, phải bố trí ở vị trí thuận lợi trong tầm với của hành khách khuyết tật.

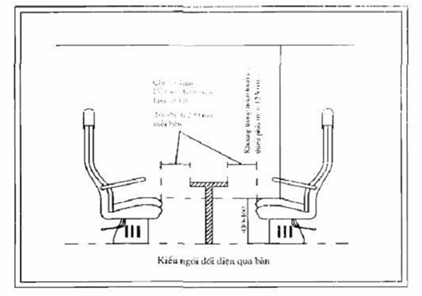

Hình 5. Khoảng không gian của ghế loại đối diện qua bàn

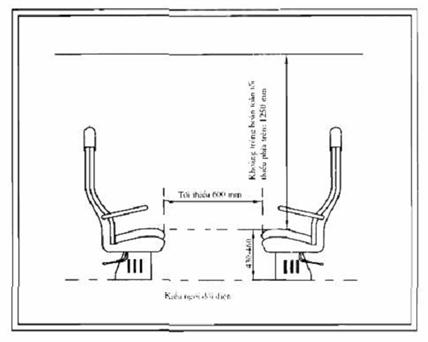

Hình 6. Khoảng không gian của ghế loại đối diện

Hình 7. Chiều rộng của ghế

2.2.5.2. Chỗ dành cho xe lăn

a) Kích thước chỗ dành cho xe lăn như sau:

- Chiều dài theo chiều dọc xe không nhỏ hơn 1300 mm;

- Chiều rộng theo chiều ngang xe không nhỏ hơn 750 mm;

- Chiều cao tính từ sàn xe không nhỏ hơn 1400 mm.

b) Đối với toa xe ghế ngồi

- Chỗ dành cho xe lăn trên toa xe có kích thước phù hợp với quy định ở trên;

- Có đai an toàn cho người đi xe lăn (dây đai ngang thắt lưng) loại hai điểm neo đai cố định; dây đai được thiết kế và cấu tạo như dây đai an toàn theo TCVN 7001;

- Hệ thống neo giữ xe lăn, thiết bị phanh hãm của xe lăn phải có tác dụng chống được xe lăn tự di chuyển khi tàu vận hành.

c) Đối với toa xe giường nằm.

- Chiều rộng cửa và lối vào buồng ngủ dành cho người đi xe lăn và không gian bên cạnh giường không nhỏ hơn 850 mm;

- Buồng ngủ phải có chỗ quay đầu xe với đường kính nhỏ nhất là 1500 mm; Khoảng trống không gian phía dưới gầm bàn có chiều cao ít nhất là 700 mm để hành khách duỗi chân;

- Giường dành cho người đi xe lăn được lắp trên giá đỡ chắc chắn. Chiều cao đo từ sàn xe đến mặt trên của đệm nằm là từ 475 mm đến 485 mm.

d) Có ký hiệu theo Hình 4 đặt gần ngay chỗ dành cho xe lăn để hành khách nhận biết.

đ) Chỗ dành cho xe lăn phải lắp các thiết bị trợ giúp để người khuyết tật ngồi trên xe lăn có thể liên hệ với nhân viên trên tàu trong trường hợp khẩn cấp.

e) Các thiết bị điều khiển phải lắp đặt trong tầm với của người khuyết tật ngồi trên xe lăn để có thể điều khiển thiết bị hoạt động bằng lòng bàn tay với một lực không quá 30 N.

g) Đèn dùng cho hành khách đi xe lăn là loại đèn có thể điều chỉnh được cường độ ánh sáng, các công tắc điều khiển được lắp ở hai đầu giường ngủ nằm trong tầm với thuận lợi của hành khách.

h) Các lối đi dành cho người đi xe lăn trong toa xe khách có độ dốc không được quá 5% ở bất kỳ vị trí nào. Không gian dành cho xe lăn không bị cản trở từ sàn xe đến độ cao tối thiểu là 1400 mm.

2.2.6. Buồng vệ sinh

a) Phải có ít nhất một buồng vệ sinh dành cho người đi xe lăn, bố trí gần khu vực dành cho người khuyết tật trên toa xe khách và có ký hiệu chỉ dẫn bên ngoài.

b) Chiều cao của tay nắm, khóa cửa và các thiết bị phục vụ bên trong hoặc bên ngoài buồng vệ sinh từ 800 mm đến 1200 mm tính từ sàn xe đến tâm thiết bị.

c) Tay nắm, khóa cửa và các thiết bị khác ở trong buồng vệ sinh phải hoạt động được bằng một lực tác động không quá 15 N, được lắp đặt tại vị trí thuận lợi để hành khách khiếm thị có thể nhận dạng bằng tay khi tiếp xúc.

d) Đường viền bao trực tiếp xung quanh các nút ấn, công tắc điện điều khiển trong buồng vệ sinh phải có màu sắc tương phản với màu sắc chi tiết xung quanh.

đ) Chỗ ngồi, nắp đậy bệ cầu và các tay nắm trong buồng vệ sinh phải có màu sắc tương phản với màu sắc của các chi tiết xung quanh.

e) Chiều cao bề mặt bệ ngồi của bồn cầu dành cho người đi xe lăn từ 475 mm đến 485 mm tính từ sàn xe.

g) Các thiết bị rửa và sấy khô tay (nếu có) phải được lắp đặt ở vị trí thuận lợi bên cạnh bồn cầu để người đi xe lăn không phải di chuyển ra khỏi bồn cầu khi cần rửa tay.

Tay vịn bên cạnh bồn cầu là loại tay vịn dùng khớp bản lề bố trí lắp đặt ở vị trí thuận lợi không cản trở cho việc di chuyển của người đi xe lăn (theo Hình 8).

h) Chiều rộng của cửa vào buồng vệ sinh không nhỏ hơn 800 mm. Trong buồng vệ sinh phải có không gian tối thiểu là 700 mm x 1300 mm để đặt xe lăn, không gian này được bố trí bên phải nhìn từ mặt trước bồn cầu để người khuyết tật dễ dàng chuyển từ xe lăn sang bệ ngồi bồn cầu.

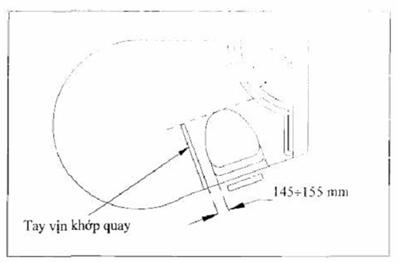

Hình 8: Sơ đồ bố trí bồn cầu và tay vịn khớp quay

l) Trong buồng vệ sinh phải lắp ít nhất 2 thiết bị liên lạc với bên ngoài để trợ giúp trong trường hợp khẩn cấp. Thiết bị thứ nhất đặt cách mặt sàn không quá 450 mm, thiết bị thứ 2 cách mặt sàn trong khoảng từ 800 mm đến 1200 mm.

k) Chiều rộng lối đi từ khu vực cho người khuyết tật đến buồng vệ sinh không nhỏ hơn 800 mm, gần buồng vệ sinh phải có chỗ để quay xe được 180⁰. Trên lối đi của xe lăn phải bảo đảm không có bất kỳ chướng ngại vật nào cản trở.

2.2.7. Phương tiện thông tin

2.2.7.1. Toa xe khách phải có các thiết bị thông tin được lắp đặt ở trong phòng hành khách và các biển hiệu ở bên ngoài toa xe để hành khách dễ nhận biết bằng mắt nhìn hoặc tai nghe.

2.2.7.2. Hệ thống thông tin bên trong và bên ngoài xe khách sẽ dùng để thông báo các thông tin cần thiết cho hành khách như sau:

a) Thông báo ga tiếp theo, hoặc điểm đỗ tiếp theo ở đó đoàn tàu sẽ dừng.

b) Thông báo về bất kỳ sự chậm trễ nào của đoàn tàu nếu vượt quá 10 phút so với thời gian quy định của hành trình đoàn tàu.

c) Thông báo về sự chệch giờ của đoàn tàu theo bảng giờ tàu chung quy định.

d) Thông báo về tình trạng khẩn cấp của đoàn tàu khi cần thiết.

2.2.7.3. Trên toa xe khách có lắp điện thoại phục vụ hành khách nên có một máy điện thoại nối dài cấp cho người đi xe lăn.

2.2.7.4. Chiều cao mặt trên hộp điện thoại không quá 1400 mm tính từ sàn xe. Buồng cabin điện thoại phải được chiếu sáng tốt và đều.

2.2.7.5. Bàn phím của điện thoại đều có chấm nổi ở phím số 5 giúp người khiếm thị có thể nhận diện được. Các phím số phải có sự tương phản như các thiết bị khác trên toa xe khách.

2.2.8. Thiết bị đưa xe lăn lên và xuống toa xe

2.2.8.1. Yêu cầu chung

a) Khi khe hở giữa mép ke ga với mép cạnh bậc lên xuống toa xe khách lớn quá 75 mm theo phương ngang và lớn quá 50 mm theo phương thẳng đứng thì phải có thiết bị bàn nâng hoặc cầu dẫn để đưa người đi xe lăn lên, xuống toa xe.

b) Bàn nâng và cầu dẫn đưa xe lăn lên xuống toa xe phải phù hợp các yêu cầu sau:

- Tải trọng làm việc an toàn không nhỏ hơn 300 kg;

- Không xảy ra biến dạng vĩnh cửu hoặc hư hỏng sau khi phải chịu một tải trọng bằng 125% tải trọng làm việc an toàn, được phân bố đều trên bàn nâng xe, trong khoảng thời gian ít nhất là 10 giây;

c) Bàn nâng và cầu dẫn chỉ hoạt động khi toa xe dừng để đưa khách đi xe lăn lên xuống.

d) Bề mặt của bàn nâng hoặc cầu dẫn đưa xe lăn lên toa xe khách phải chế tạo bằng vật liệu chống trượt để bảo đảm an toàn cho hành khách.

2.2.8.2. Yêu cầu riêng đối với cầu dẫn.

a) Toa xe khách lắp cầu dẫn hoạt động bằng nguồn năng lượng điện được điều khiển bởi người đi xe lăn thì nút ấn điều khiển cầu dẫn hoạt động phải được đặt tại vị trí thích hợp với độ cao khoảng 800 mm gần ngay cửa lên xuống dành cho xe lăn

b) Cầu dẫn phải có cảm biến tiếp xúc ở phía đầu để có thể dừng hoạt động khi chạm vào người hay các chướng ngại khác

c) Cầu dẫn phải tự động cắt nguồn không hoạt động khi có vật nặng ≥ 15 kg đè lên trong khi cầu đang chuyển động

d) Khi toa xe khách chưa dừng hẳn thì không thể điều khiển hạ cầu dẫn xuống được.

đ) Cầu dẫn (bao gồm loại tự hành và loại vận hành bằng tay) phải lắp đặt an toàn chắc chắn, chiều rộng tối thiểu 800 mm nhưng không lớn hơn chiều rộng cửa. Hai mép bên của cầu dốc phải có gờ chặn cao tối thiểu 50 mm.

e) Cầu dẫn phải chịu được tải trọng tối thiểu 300 kg. Mép của cầu dẫn phải tiếp xúc chắc chắn với ke ga hay bậc chờ. Các cạnh của cầu dẫn phải được sơn dải màu rộng 50 mm có màu sắc tương phản với màu nền.

2.2.8.3. Yêu cầu riêng đối với bàn nâng xe

a) Mặt sàn của bàn nâng phải rộng tối thiểu 750 mm và dài tối thiểu 1200 mm. Thiết bị phải có khả năng nâng tải ít nhất là 300 kg.

b) Mặt sàn và các mép tiếp giáp giữa bàn nâng với sàn phải được đánh dấu bằng dải màu rộng 50 mm có màu sắc phản với màu nền.

c) Vận tốc của bàn nâng xe không vượt quá 0,15 m/s. Khi hạ xuống hết hành trình thì sàn nâng phải tiếp xúc với mặt đất.

đ) Mặt sàn thiết bị nâng phải lắp đặt cơ cấu chặn có chiều cao không quá 100 mm để chặn xe không tự lăn ra ngoài trong quá trình nâng, hạ.

đ) Nếu hành trình nâng của sàn bàn nâng xe lớn hơn 500 mm thì phải lắp ít nhất một tay vịn tại một phía của sàn bàn nâng xe. Tay vịn được lắp chắc chắn theo phương ngang có độ cao từ 650 mm đến 1100 mm đo từ bề mặt sàn của bàn nâng xe.

e) Bàn nâng xe hoạt động bằng năng lượng điện phải có cảm biến tiếp xúc để có thể dừng hoạt động khi chạm vào người hay các chướng ngại khác trong quá trình nâng, hạ.

g) Thiết bị nâng xe tự hành phải có khả năng vận hành được bằng tay trong trường hợp cơ cấu tự động bị hỏng.

3. Quy định kiểm tra, thử nghiệm

3.1. Quy định loại hình kiểm tra và hạng mục kiểm tra

3.1.1. Loại hình kiểm tra

Toa xe sản xuất, lắp ráp và nhập khẩu mới có hai loại hình kiểm tra là kiểm tra kiểu loại và kiểm tra xuất xưởng.

3.1.1.1. Kiểm tra kiểu loại

a) Toa xe sản xuất, lắp ráp và nhập khẩu mới trong các trường hợp sau đây phải kiểm tra kiểu loại:

- Sản xuất, lắp ráp mới theo bản thiết kế lần đầu và nhập khẩu lần đầu;

- Sản xuất, lắp ráp mới khi thay đổi lớn về kết cấu, vật liệu thân xe có ảnh hưởng đến tính năng và an toàn vận hành.

b) Các hạng mục kiểm tra của loại hình này được quy định trong Bảng hạng mục kiểm tra (mục 3.1.2). Những hạng mục kiểm tra sau đây chỉ thực hiện ở một hoặc nhóm toa xe sản xuất, lắp ráp và nhập khẩu mới đầu tiên:

- Xác định trọng lượng;

- Độ ồn trong phòng khách;

- Kiểm tra thông qua đường cong;

- Xác định cự ly hãm đoàn tàu;

- Thử nghiệm vận dụng.

3.1.1.2. Kiểm tra xuất xưởng

a) Kiểm tra xuất xưởng được thực hiện ở từng toa xe sản xuất, lắp ráp và nhập khẩu mới;

b) Các hạng mục kiểm tra xuất xưởng được quy định trong Bảng hạng mục kiểm tra (mục 3.1.2).

3.1.2. Hạng mục kiểm tra

Các hạng mục kiểm tra được quy định ở trong bảng 7 dưới đây:

- Hạng mục phải kiểm tra ký hiệu dấu x;

- Hạng mục chỉ phải kiểm tra đối với toa xe nhập khẩu lần đầu tiên ký hiệu x^(*).

Bảng 7. Hạng mục kiểm tra

3.2. Kiểm tra bộ phận

3.2.1. Bệ xe, thân xe

3.2.1.1. Vật liệu chế tạo phải đúng quy định của thiết kế.

3.2.1.2. Kiểm tra kích thước bệ xe, kết cấu thép thân xe

a) Nội dung kiểm tra:

- Các kích thước cơ bản của bệ xe, kết cấu thép thân xe;

- Độ vặn, độ vồng, độ sai lệch, độ vuông góc, độ lồi lõm của các xà bệ xe, cột thành xe, vỏ thép thành xe;

- Các mối hàn ghép

b) Kết quả kiểm tra phải phù hợp quy định của thiết kế và các quy định tại mục 2.1.5.

3.2.2. Giá chuyển hướng

3.2.2.1. Vật liệu chế tạo giá chuyển hướng phải đúng quy định của thiết kế.

3.2.2.2. Kiểm tra kích thước bộ trục bánh và giá chuyển hướng

a) Phương pháp kiểm tra: kiểm tra kích thước liên quan khung giá chuyển hướng được tiến hành khi khung giá chuyển hướng được kê trên một mặt phẳng.

b) Nội dung kiểm tra

- Các kích thước cơ bản của bộ trục bánh và khung giá chuyển hướng;

- Độ vặn, độ sai lệch, độ đồng tâm, độ vuông góc của khung giá chuyển hướng.

+ Bề mặt mối hàn

c) Kết quả kiểm tra phải đúng thiết kế.

3.2.2.3. Thử tải tĩnh giá chuyển hướng

Thử tải tĩnh giá chuyển hướng được tiến hành trên bệ thử chuyên dùng. Tải trọng ép thử và kết quả kiểm tra các thông số phải đúng thiết kế.

3.2.2.4. Hệ thống lò xo không khí

Hệ thống lò xo không khí phải lắp ráp đúng thiết kế. Hoạt động của van điều chỉnh độ cao, van chênh áp phải bình thường. Độ cao lò xo không khí phải duy trì kích thước quy định.

3.2.3. Móc nối đỡ đấm

Kiểm tra các nội dung sau:

a) Kiểu loại móc nối, đỡ đấm và các kích thước lắp ráp phải đúng hồ sơ thiết kế.

b) Tác dụng 3 trạng thái của móc nối (đóng, mở, mở hoàn toàn lưỡi móc) phải chuẩn xác hoạt động bình thường.

c) Chiều cao và chênh lệch chiều cao móc nối đỡ đấm phải phù hợp yêu cầu tại mục 2.1.6.4.

3.2.4. Hệ thống hãm

a) Kiểm tra các nội dung sau:

- Vật liệu chế tạo;

- Thùng gió, van hãm, nồi hãm, van hãm khẩn cấp và đồng hồ áp suất (nếu có);

- Lắp ráp của hệ thống hãm;

- Hãm tay;

- Thử nghiệm hãm đơn xa (hãm tĩnh)

Việc thử nghiệm hãm đơn xa được quy định tại Phụ lục A của Quy chuẩn này

b) Kết quả kiểm tra phải phù hợp quy định của thiết kế và các quy định tại mục 2.1.10.

3.2.5. Cửa xe và cửa sổ

a) Đối với toa xe khách:

Các loại cửa bản lề, cửa lùa, cửa sổ di động phải kín khít, đóng mở dễ dàng, không được tự mở và phù hợp với yêu cầu tại mục 2.1.7.

b) Đối với toa xe hàng, yêu cầu các loại cửa kéo, cửa bên, cửa đẩy phải đóng mở linh hoạt và được lắp ráp chắc chắn và phù hợp với yêu cầu tại mục 2.1.7.

3.2.6. Thiết bị trong xe và các bộ phận bên ngoài xe

3.1.6.1. Thiết bị trong xe

Tiến hành thử nghiệm tính năng tác dụng của các thiết bị phục vụ hành khách trong toa xe. Các thiết bị này đều phải bảo đảm tính năng hoạt động theo quy định của nhà sản xuất.

3.2.6.2. Các bộ phận bên ngoài xe

3.2.6.2.1. Toa xe khách

a) Kiểm tra các bộ phận sau:

- Khung che gió đầu xe (súp lê) và cầu giao thông;

- Bậc thang hoặc quai móc thang ở thành ngoài đầu toa xe;

- Bệ ky nâng toa xe, bệ kê toa xe;

- Bậc lên xuống, tay vịn và nắp đậy bậc lên xuống.

b) Kết quả kiểm tra phải phù hợp quy định của thiết kế và các quy định tại mục 2.1.8.2.1.

3.2.6.2.2. Toa xe hàng

a) Kiểm tra các bộ phận sau:

- Thang, bậc lên xuống, tay vịn và bệ đứng hãm tay;

- Cầu đi lại và lan can, bệ đứng của khu vực nắp đôm của toa xe xitéc.

b) Kết quả kiểm tra phải phù hợp quy định của thiết kế và các quy định tại mục 2.1.8.2.2.

3.2.7. Hệ thống cấp nước và sử dụng nước

a) Cấp đủ nước cho hệ thống và kiểm tra các hạng mục sau:

- Hệ thống đường ống và két nước, miệng xả nước;

- Các khóa, vòi nước, bơm nước trong hệ thống cấp nước.

b) Kết quả kiểm tra

Hệ thống cấp nước không được rò rỉ, hoạt động bình thường và phù hợp với các yêu cầu thiết kế và yêu cầu của mục 2.1.16.

3.2.8. Thiết bị an toàn phòng cháy, thoát hiểm và bảo vệ môi trường

Kiểu loại, số lượng và vị trí lắp đặt phải đúng thiết kế và phù hợp với mục 2.1.13 và 2.1.14. Thiết bị chữa cháy còn hạn sử dụng.

3.2.9. Hệ thống điện toa xe

3.2.9.1. Kiểm tra mạch điện, dây điện và điện trở cách điện

a) Các mạch điện đấu dây đúng thiết kế.

b) Kiểu loại dây điện phải đúng thiết kế, chất lượng dây điện phải đảm bảo theo các tiêu chuẩn hiện hành.

c) Đo điện trở cách điện bằng Mêgaôm kế, kết quả đo phải đúng với quy định của thiết kế và phù hợp với mục 2.1.15.1.

3.2.9.2. Tính năng kỹ thuật của hệ thống điện

a) Thiết bị chiếu sáng trong xe phải làm việc bình thường.

b) Thiết bị phát thanh phải làm việc bình thường.

c) Máy phát điện, động cơ điện, thiết bị bảo vệ an toàn, ắc quy, quạt, bộ ổn áp mạch điện chiếu sáng và bộ đối dòng đèn huỳnh quang phải được kiểm tra đạt yêu cầu trước khi lắp lên xe. Sau khi lắp lên xe, các thiết bị trên phải hoạt động bình thường, thiết bị bảo vệ an toàn phải có tem kiểm định và còn hạn sử dụng.

d) Thiết bị cảnh báo đo nhiệt độ ổ bi đầu trục xe (nếu có) phải hoạt động tốt.

3.2.10. Độ chiếu sáng trong toa xe

a) Phương pháp kiểm tra độ chiếu sáng được quy định tại Phụ lục B của Quy chuẩn này;

b) Kết quả kiểm tra độ chiếu sáng trong toa xe phải phù hợp mục 2.1.15.3.

3.2.11. Hệ thống thông gió

Các chụp hút gió, quạt hút khí thải phải làm việc bình thường, trạng thái đóng mở tốt.

3.2.12. Hệ thống điều hòa không khí và các thông số không khí trong phòng khách

a) Hệ thống điều hòa không khí (máy điều hòa không khí và thiết bị đi kèm) phải đúng hồ sơ thiết kế và tài liệu kỹ thuật liên quan. Hoạt động của hệ thống điều hòa không khí phải bình thường;

b) Phương pháp kiểm tra hệ thống điều hòa không khí và đo các thông số không khí trong phòng hành khách được quy định tại Phụ lục C của Quy chuẩn này;

c) Kết quả kiểm tra các thông số không khí trong phòng khách phải đảm bảo theo quy định tại mục 2.1.11.2.

3.2.13. Độ ồn trong phòng khách

a) Phương pháp kiểm tra độ ồn và trí số độ ồn cho phép trong phòng khách được quy định tại Phụ lục D của Quy chuẩn này;

b) Kết quả đo độ ồn phải phù hợp với quy định tại mục 2.1.12.

3.3. Kiểm tra tổng thể

Việc kiểm tra được tiến hành khi toa xe đã lắp ráp hoàn chỉnh theo quy định của thiết kế.

3.3.1. Kiểm tra bên ngoài

3.3.1.1. Kiểm tra kết cấu chung

a) Thân xe và các bộ phận bên ngoài thân xe;

b) Cửa xe và cửa sổ;

c) Thiết bị trong xe;

d) Móc nối đỡ đấm;

đ) Hệ thống hãm;

e) Hệ thống điện;

g) Hệ thống cấp nước và sử dụng nước;

h) Hệ thống thông gió, điều hòa không khí;

i) Thiết bị an toàn phòng cháy.

Phải đúng yêu cầu thiết kế và các quy chuẩn, tiêu chuẩn kỹ thuật có liên quan.

3.3.1.2. Kiểm tra trạng thái liên kết

Trạng thái liên kết bằng bu lông, đinh tán, chốt và mối hàn của các bộ phận toa xe phải phù hợp với quy định của thiết kế.

3.3.2. Kiểm tra quan hệ lắp ráp

Đo các kích thước liên quan đến thân xe và giá chuyển hướng phải được tiến hành trên đường thẳng và phẳng, ở trạng thái nhả hãm, theo các hạng mục sau đây:

a) Độ nghiêng lệch của thân xe;

b) Độ hở giữa móc nối với bệ xung kích;

c) Độ hở bàn trượt mỗi phía và tổng độ hở bàn trượt của cả 2 phía cùng một đầu xe (nếu có);

d) Khoảng cách thấp nhất của các bộ phận đến mặt ray;

đ) Khoảng cách từ các chi tiết bệ xe đến chi tiết giá chuyển hướng;

e) Kích thước và các độ hở có liên quan của giá chuyển hướng.

Kết quả kiểm tra phải phù hợp với thiết kế.

3.3.3. Kiểm tra các yêu cầu của toa xe khách cho người khuyết tật tiếp cận sử dụng

a) Kiểm tra các yêu cầu tiếp cận sử dụng cho người khuyết tật theo các nội dung sau:

- Cửa xe;

- Bậc lên xuống toa xe;

- Sàn toa xe;

- Tay vịn và tay nắm;

- Chỗ ngồi dành cho người khuyết tật, chỗ dành cho xe lăn;

- Buồng vệ sinh;

- Phương tiện thông tin;

- Thiết bị đưa xe lăn lên và xuống toa xe.

b) Kết quả kiểm tra phải phù hợp các yêu cầu từ mục 2.2.1 đến mục 2.2.8.

3.4. Kiểm tra kích thước giới hạn

Kích thước bao bên ngoài toa xe phải đúng thiết kế và không được vượt quá khổ giới hạn đầu máy toa xe quy định trong Quy chuẩn về quy phạm kỹ luật khai thác đường sắt; dùng khung giới hạn để kiểm tra, không có bộ phận nào của toa xe vượt ra khỏi khung giới hạn.

3.5. Xác định trọng lượng

Việc xác định trọng lượng toa xe được thực hiện theo các quy định tại Phụ lục E của Quy chuẩn này.

3.6. Kiểm tra độ kín nước thân xe

Việc kiểm tra độ kín nước của thân xe được thực hiện theo quy định tại Phụ lục F của Quy chuẩn này. Yêu cầu thân xe không được lọt nước.

3.7. Kiểm tra vận hành

3.7.1. Chạy thử

Toa xe sản xuất, lắp ráp mới trước khi xuất xưởng để vận dụng chính thức phải chạy thử trên quảng đường đi và về không nhỏ hơn 100 km. Tốc độ chạy thử không thấp hơn tốc độ trung bình khi vận dụng chính thức.

3.7.1.1. Trong khi chạy thử phải kiểm tra:

a) Máy phát điện trục xe (nếu có) phải làm việc bình thường.

b) Tác dụng hãm của hệ thống hãm phải phù hợp yêu cầu.

c) Độ êm dịu theo cảm nhận của người đi tàu.

d) Âm thanh và chấn động không thường xuyên.

đ) Sự làm việc của thiết bị thông gió và điều hòa không khí phải bình thường.

e) Nhiệt độ hộp trục không có hiện tượng khác thường.

3.7.1.2. Sau khi chạy thử, cần phải kiểm tra:

a) Trạng thái liên kết của các bộ phận bắt chặt bằng bu lông phải bình thường

b) Các bộ phận khác phải làm việc theo quy định của thiết kế, không được có hiện tượng khác thường.

3.7.2. Kiểm tra thông qua đường cong

Cho toa xe thông qua đường cong bán kính nhỏ nhất của đường chính tuyến hoặc theo hồ sơ thiết kế, kiểm tra thiết bị liên kết đầu toa xe (móc nối, đỡ đấm, các cúp iơ điện, ống mềm hãm, khung che gió đầu xe, cầu giao thông và các chi tiết khác; thiết bị liên kết thân xe và giá chuyển hướng (thanh kéo hãm, cá hãm). Các thiết bị trên không được phát sinh va chạm hư hỏng.

3.7.3. Kiểm tra cự ly hãm đoàn tàu

Đoàn toa xe sản xuất, lắp ráp mới theo bản thiết kế lần đầu và thiết kế hoán cải về kết cấu, vật liệu có ảnh hưởng đến tính năng và an toàn của hệ thống hãm khi vận hành thì phải kiểm tra khoảng cách hãm đoàn tàu. Khoảng cách hãm đo được phải phù hợp yêu cầu của thiết kế và Quy chuẩn về Quy chuẩn kỹ thuật khai thác đường sắt.

3.7.4. Thử nghiệm vận dụng

Được thực hiện đối với toa xe sản xuất, lắp ráp mới theo bản thiết kế lần đầu hoặc thiết kế hoán cải về kết cấu, vật liệu có ảnh hưởng đến tính năng và an toàn vận hành.

3.7.4.1. Toa xe đưa ra thử nghiệm vận dụng phải có số km chạy không ít hơn 100.000 km hoặc thời gian vận dụng tối thiểu 12 tháng.

3.7.4.2. Điều kiện thử nghiệm vận dụng phải tương đương với điều kiện vận dụng chính thức.

Trong thời gian thử nghiệm, phải lập hồ sơ về những vấn đề sau:

a) Thời gian vận dụng hoặc khu đoạn vận dụng.

b) Quãng đường (số km chạy) hoặc thời gian chạy.

c) Tốc độ lớn nhất

d) Những vấn đề phát sinh.

3.7.4.3. Phải tiến hành kiểm tra toa xe sau khi kết thúc thử nghiệm vận dụng. Khi cần có thể giải thể kiểm tra lại những chỗ mài mòn, biến dạng, phá hỏng của các bộ phận và các tình trạng hư hỏng khác.

4. Quy định về quản lý

4.1. Toa xe nhập khẩu và sản xuất, lắp ráp mới phải thỏa mãn các yêu cầu của Quy chuẩn này và các tài liệu kỹ thuật tương ứng do Bộ Giao thông vận tải ban hành. Các tổ chức, cá nhân nhập khẩu vật liệu dùng sản xuất, lắp ráp mới toa xe cũng như các trang thiết bị lắp đặt trên toa xe phải đảm bảo chất lượng theo Quy chuẩn này.

4.2. Quy trình kiểm tra, cấp giấy chứng nhận chất lượng, an toàn kỹ thuật và bảo vệ môi trường cho phương tiện phải tuân theo quy định tại Thông tư số 02/2009/TT-BGTVT ngày 03 tháng 4 năm 2009 và Thông tư số 36/2011/TT-BGTVT ngày 06 tháng 5 năm 2011 của Bộ Giao thông vận tải.

4.3. Toa xe trước khi đưa vào vận hành phải có giấy chứng nhận chất lượng an toàn kỹ thuật và bảo vệ môi trường do Cục Đăng kiểm Việt Nam cấp.

5. Tổ chức thực hiện

5.1. Cục Đăng kiểm Việt Nam có trách nhiệm tiến hành kiểm tra toa xe khi sản xuất, lắp ráp và nhập khẩu mới theo các quy định của Quy chuẩn này.

5.2. Các tổ chức, cá nhân sản xuất, lắp ráp mới toa xe căn cứ vào các quy định của Quy chuẩn này, tổ chức kiểm soát chất lượng toa xe trong quá trình đóng mới, sản xuất, lắp ráp và nhập khẩu mới toa xe.

5.3. Trường hợp các quy định của Quy chuẩn này cũng như các tài liệu tham chiếu có sự thay đổi, bổ sung, thay thế thì thực hiện theo quy định của văn bản mới.

PHỤ LỤC A

PHƯƠNG PHÁP KIỂM TRA HỆ THỐNG HÃM BẰNG MÁY THỬ HÃM ĐƠN XA

1. Yêu cầu về máy thử hãm đơn xa

a) Đồng hồ đo áp suất có trạng thái làm việc bình thường và thời hạn kiểm chuẩn còn hiệu lực.

b) Máy thử hãm đơn xa đã được kiểm tra trạng thái làm việc và đảm bảo các yêu cầu theo đúng quy định của nhà chế tạo.

2. Yêu cầu đối với toa xe trước khi thử hãm

a) Toa xe ở trên đường thẳng và phẳng, hệ thống hãm đã được lắp ráp hoàn chỉnh phù hợp với yêu cầu của thiết kế.

b) Van hãm trước khi lắp lên toa xe đã được kiểm tra trên thiết bị chuyên dùng. Kết quả kiểm tra phải phù hợp quy định của nhà chế tạo.

c) Thùng gió trước khi lắp lên toa xe phải thử nghiệm phù hợp theo yêu cầu của các tiêu chuẩn TCVN 6153 ÷ 6156:1996 – Bình chịu áp lực

d) Đồng hồ áp suất trên toa xe lắp đúng vị trí, thang đo đúng quy định, độ chính xác không dưới cấp 1,5 và đã được kiểm định kẹp chì theo quy định.

3. Nội dung và yêu cầu về kết quả kiểm tra

Kiểm tra hoạt động của hệ thống hãm gió ép bằng máy thử hãm đơn xa theo các nội dung dưới đây:

3.1. Kiểm tra độ xì hở của hệ thống hãm gió ép

3.1.1. Kiểm tra độ kín ống gió chính:

Đóng khóa thứ quản, đưa tay hãm của máy thử hãm đơn xa về vị trí cấp gió nhanh để cấp đủ 5 bar sau đó đưa tay hãm về vị trí bảo áp. Kiểm tra áp suất đường ống gió chính trên đồng hồ tại toa xe khách hoặc đồng hồ trên máy thử đối với toa xe hàng. Yêu cầu áp lực ống gió chính không được giảm quá 0,1 bar trong 5 phút.

3.1.2. Kiểm tra độ kín thùng gió phụ, nồi hãm, van:

Mở khóa thứ quản, đưa tay hãm về vị trí cấp gió nhanh để cấp đủ 5 bar tiếp tục đưa về vị trí hãm thường giảm 0,7 bar, sau đó đưa tay hãm về vị trí bảo áp. Kiểm tra áp suất đường ống gió chính trên đồng hồ tại toa xe khách hoặc đồng hồ trên máy thử đối với toa xe hàng.

Yêu cầu áp lực của hệ thống hãm giảm không được giảm quá 0,1 bar trong 3 phút

3.2. Kiểm tra độ nhạy van hãm

Đưa tay hãm về vị trí cấp gió nhanh để cấp đủ 5 bar, sau đó đưa tay hãm về vị trí hãm chậm giảm áp theo quy định của từng loại van hãm. Kiểm tra piston nồi hãm.

Yêu cầu piston nồi hãm phải dịch chuyển ra khi giảm áp suất ống gió chính theo quy định của từng loại van.

3.3. Kiểm tra khả năng nhả hãm

Piston nồi hãm phải dịch chuyển ra khi thử độ nhạy của van, đưa tay hãm về vị trí cấp gió chậm. Kiểm tra piston nồi hãm.

Yêu cầu piston nồi hãm phải dịch chuyển vào khi nạp lại gió cho hệ thống hãm đủ 5 bar.

3.4. Kiểm tra tính năng hãm thường và giữ hãm 10 phút

Đưa tay hãm về vị trí cấp gió nhanh để cấp đủ 5 bar, tiếp tục đưa tay hãm về vị trí hãm thường giảm 1,4 bar, rồi đưa tay hãm về vị trí bảo áp trong 10 phút sau đó đưa tay hãm về vị trí cấp gió nhanh. Kiểm tra piston nồi hãm.

Yêu cầu hệ thống hãm phải có tác dụng hãm thường (piston nồi hãm phải dịch chuyển từ đủ hành trình quy định), không được phát sinh hãm khẩn (piston nồi hãm dịch chuyển đột ngột hết hành trình) hoặc nhả hãm và phải duy trì trạng thái này ít nhất trong 10 phút và phải nhả hãm hoàn toàn trong một phút.

3.5. Đo hành trình piston nồi hãm (khi hành trình piston ở trạng thái ổn định trong thời gian giữ hãm 10 phút).

Yêu cầu phải đúng theo quy định của thiết kế.

3.6. Đo độ hở giữa suốt hãm, cá hãm với thân trục và độ hở giữa tam giác hãm, xà mang guốc hãm với gờ bánh xe (hệ thống hãm ở trạng thái hãm thường).

Yêu cầu các độ hở đúng quy định của thiết kế.

3.7. Kiểm tra guốc hãm, má hãm, cá hãm

Yêu cầu guốc hãm phải có đủ chốt giữ; khi hãm guốc hãm tỷ đều trên mặt lăn bánh xe và cá hãm phải vuông góc hoặc nghiêng về phía có lợi không quá 15⁰; khi nhả guốc hãm cách mặt lăn bánh xe từ 5 mm đến 10 mm, guốc hãm không gục đầu; chiều dày guốc hãm và má hãm (hãm đĩa) theo quy định của nhà chế tạo.

3.8. Kiểm tra tính năng hãm khẩn

Đưa tay hãm về vị trí cấp gió nhanh để cấp đủ 5 bar, tiếp tục đưa tay hãm về vị trí hãm khẩn giảm nhanh 1,4 bar, sau đó đưa về vị trí bảo áp, kiểm tra piston nồi hãm, hệ thống hãm, các cá, suốt, xà hãm, các mối hàn.

Yêu cầu hệ thống hãm phải có tác dụng hãm khẩn trước khi áp suất giảm tới 3,6 bar và có tác dụng nhả hãm khi nạp lại gió cho hệ thống hãm đủ 5 bar, các chi tiết hệ thống nói trên không được nứt vỡ, biến dạng.

3.9. Kiểm tra tính năng nhả hãm giai đoạn (đối với toa xe lắp van có tính năng này)

Đưa tay hãm về vị trí cấp gió nhanh cấp đủ 5 bar, đưa tay hãm về vị trí hãm thường giảm 1,4 bar, đưa về vị trí bảo áp, chờ áp suất nồi hãm ổn định, đưa tay hãm về vị trí cấp gió nhanh để áp dụng ống hãm đến 3,8 bar đưa về vị trí bảo áp, chờ áp suất nồi hãm ổn định, đưa tay hãm về vị trí cấp gió nhanh để áp suất ống hãm đến 4 bar, đưa về vị trí bảo áp, chờ áp suất nồi hãm ổn định. Làm như thế cho đến khi nhả hãm hoàn toàn.

Yêu cầu hệ thống hãm phải có tác dụng nhả hãm giai đoạn, mỗi khi tăng áp ống gió chính thì áp suất nồi hãm phải giảm.

PHỤ LỤC B

PHƯƠNG PHÁP KIỂM TRA ĐỘ CHIẾU SÁNG TRONG TOA XE KHÁCH

1. Dụng cụ đo

Phải dùng Lux kế để đo độ rọi, Lux kế phải được kiểm chuẩn và hiệu chỉnh theo quy định, khi làm biên bản kiểm tra phải ghi rõ thời gian hiệu chỉnh và sai số đo.

2. Điều kiện đo kiểm độ rọi

2.1. Khi đo cần cách ly với nguồn sáng từ bên ngoài, tất cả các cửa đều phải đóng kín, bật hết tất cả các đèn chiếu sáng và tiến hành đo trong trạng thái toa xe đứng yên, không chứa hành khách (không được bật các đèn chiếu sáng cục bộ như đèn bàn, đèn đầu giường trong khi đo).

2.2. Việc đo độ rọi phải được tiến hành sau khi đã điều chỉnh điện áp tới trị số định mức, điện áp chiếu sáng định mức của các loại toa xe được quy định tại Bảng sau:

Bảng B: Điện áp định mức

3. Phương pháp đo độ rọi

Khi đo, đặt tế bào quang điện của Lux kế nằm ngang chỗ quy định đo, đợi trị số ổn định rồi mới tiến hành đọc số đo.

4. Vị trí đo độ rọi

4.1. Buồng hành khách

a) Toa xe ghế ngồi đo ở vị trí đường trung tâm ghế ngồi, phía trước lưng ghế 0,6 m, cách mặt sàn 0,8 m.

b) Toa xe giường nằm cứng, nằm mềm có từng phòng: đo ở trung tâm bàn uống nước (bàn trà) hoặc trung tâm phòng tại điểm cách sàn 0,8m.

c) Toa xe giường nằm cứng kiểu mở: đo tại điểm giao đường trung tâm dọc xe với đường tâm giữa 2 giường, cách mặt sàn 0,8 m.

d) Toa xe hàng ăn: đo ở điểm chính giữa bàn ăn.

4.2. Hành lang: đo ở điểm giữa 2 đèn theo đường trung tâm dọc hành lang, cách mặt sàn 0,8 m.

4.3. Cầu qua lại: ở chính giữa, cách mặt cầu 0,8 m

4.4. Buồng rửa mặt, buồng vệ sinh: chính giữa buồng, cách mặt sàn 1.5m

5. Phương pháp tính toán

5.1. Độ rọi trung bình buồng khách tính theo công thức:

        (1)

E – Độ rọi ở các điểm đo

n – Số điểm đo

5.2. Độ rọi đều:

Độ rọi đều =        (2)

Emin – Độ rọi nhỏ nhất

Etb – Độ rọi trung bình

PHỤ LỤC C

PHƯƠNG PHÁP KIỂM TRA THIẾT BỊ ĐIỀU HÒA KHÔNG KHÍ VÀ ĐO CÁC THAM SỐ KHÔNG KHÍ TRONG TOA XE KHÁCH

1. Yêu cầu về thiết bị và đồng hồ đo

1.1. Thiết bị và đồng hồ đo có trạng thái làm việc bình thường và thời hạn kiểm chuẩn còn hiệu lực

1.2. Sai số của thiết bị đo:

a) Đối với thiết bị và đồng hồ đo nhiệt độ, sai số không lớn hơn ± 0,5⁰C.

b) Đối với thiết bị đo độ ẩm, sai số không lớn hơn ± 3%.

c) Đối với thiết bị đo tốc độ gió, sai số không lớn hơn ± 10% (trong phạm vi đo từ 0,05 m/s đến 2 m/s).

2. Yêu cầu đối với toa xe trước khi kiểm tra

2.1. Toa xe trước khi kiểm tra thiết bị điều hòa không khí và đo các tham số không khí đều phải được kiểm tra dột hắt để đảm bảo không có hiện tượng lọt nước.

2.2. Toa xe trước khi đo, phải mở các cửa xe và cửa sổ để nhiệt độ, độ ẩm không khí trong và ngoài xe được cân bằng.

2.3. Toa xe được kiểm tra đảm bảo độ an toàn về điện của hệ thống điều hòa không khí.

3. Đo công suất máy lạnh:

a) Điều kiện nhiệt độ, môi trường trong và ngoài toa xe, theo quy định của nhà sản xuất.

b) Vận hành máy điều hòa không khí với chế độ nhiệt độ đặt là 25⁰C, cứ 10 phút một lần, ghi lại nhiệt độ từng phòng. Đo dòng điện tải.

c) Yêu cầu thời gian từ khi hệ thống điều hòa không khí hoạt động cho tới khi nhiệt độ trong toa xe đạt 25⁰C không quá 60 phút hoặc quy định của nhà sản xuất, độ ẩm tương đối tại cửa khí hồi, yêu cầu trong phạm vi 60÷65%. Trị số dòng tải không vượt quá giá trị định mức.

4. Kiểm tra công suất bộ sưởi

a) Điều kiện nhiệt độ, môi trường trong và ngoài toa xe theo quy định của nhà sản xuất.

b) Vận hành máy điều hòa không khí với chế độ nhiệt độ đặt là 25⁰C, cứ 10 phút một lần, ghi lại nhiệt độ từng phòng. Đo dòng điện tải.

c) Yêu cầu thời gian từ khi hệ thống điều hòa không khí hoạt động cho tới khi nhiệt độ trong toa xe đạt 25⁰C không quá 30 phút. Trị số dòng tải không vượt quá giá trị định mức.

5. Vị trí điểm đo tham số không khí trong phòng khách

Khi đo, yêu cầu tất cả các cửa xe, cửa số đều được đóng kín. Tất cả các lỗ thông của toa xe với bên ngoài ở trạng thái vận dụng bình thường

5.1. Đối với toa xe ghế ngồi

a) Bố trí điểm đo như sơ đồ dưới đây:

b) Điểm đo cách sàn xe 1,7 m.

5.2. Đối với toa xe giường nằm

a) Bố trí điểm đo như sơ đồ dưới đây:

b) Điểm đo tại trung tâm giường và cách mặt giường 0,3 m. Điểm đo ở 2 đầu hành lang và giữa hành lang cách sàn 1,7 m. Riêng đối với đo tốc độ gió thì mỗi giường bố trí 2 điểm đo ứng với vị trí của đầu và chân hành khách và đặt cách mặt giường 0,3m.

6. Phương pháp đo và cách tính tham số không khí trong phòng khách

Vận hành máy ĐHKK toa xe với chế độ nhiệt độ đặt là 25⁰C.

6.1. Đo lưu lượng không khí tươi cung cấp cho mỗi hành khách

Sử dụng thiết bị đo gió theo đúng hướng dẫn của nhà chế tạo, tiến hành đo tốc độ gió tại 2 cửa hút khí tươi, đo mỗi cửa từ 8 đến 10 điểm tại các vị trí khác nhau sau đó tính vận tốc gió trung bình bằng trung bình cộng các giá trị đo được. Tổng lưu lượng khí tươi cấp cho toa xe bằng tốc độ gió trung bình nhân với tổng diện tích 2 cửa hút khí tươi. Lượng không khí tươi cung cấp cho mỗi hành khách bằng tổng lưu lượng khí tươi tính được chia cho số lượng hành khách và nhân viên phục vụ trên toa xe đó.

6.2. Đo nhiệt độ bình quân và chênh lệch nhiệt độ

Cho hệ thống điều hòa không khí hoạt động trong 30 phút (các cửa phòng đã được đóng) với chế độ nhiệt độ đặt là 25⁰C (trong trường hợp không có bù nhiệt) dùng nhiệt kế đo nhiệt độ tại các điểm quy định tại mục 3, nhiệt độ bình quân bằng trung bình cộng các giá trị đo được. Chênh lệch nhiệt độ bằng hiệu các giá trị đo được.

6.3. Đo độ ẩm tương đối bình quân (đo sau khi đo nhiệt độ)

Sử dụng thiết bị đo độ ẩm, tiến hành đo độ ẩm tại các điểm quy định tại mục 3, độ ẩm tương đối bình quân bằng trung bình cộng các giá trị đo được.

6.4. Tốc độ gió bình quân (đo tại vị trí của hành khách)

Sử dụng thiết bị đo gió theo đúng hướng dẫn của nhà chế tạo, tiến hành đo tốc độ gió tại các điểm quy định tại mục 3, tốc độ gió bình quân bằng trung bình cộng các giá trị đo được.

PHỤ LỤC D

PHƯƠNG PHÁP KIỂM TRA ĐỘ ỒN CHO PHÉP BÊN TRONG TOA XE KHÁCH

1. Dụng cụ đo

1.1. Máy đo mức âm là loại có dung sai trị số đo lớn nhất là ± 1.5 dB(A).

1.2. Máy đo mức âm có trạng thái làm việc bình thường và thời hạn kiểm chuẩn còn hiệu lực.

2. Môi trường âm học, điều kiện thời tiết

2.1. Môi trường âm học

Địa điểm đo phải là nơi ít chịu ảnh hưởng của tiếng ồn và phản xạ của các kiến trúc xung quanh (nhà cửa, đồi núi), nếu có phải ghi rõ trong điều kiện thử nghiệm.

2.2. Điều kiện khí tượng

Các điều kiện khí tượng như mưa, nóng bức phải không ảnh hưởng đến các kết quả đo.

3. Điều kiện đường khi thử nghiệm

3.1. Việc thử nghiệm phải tiến hành trên đường có trạng thái vận dụng bình thường đạt tiêu chuẩn từ cấp 2 trở lên, tốc độ cho phép của đường không nhỏ hơn 65 km/h, đường thẳng có độ dốc nhỏ hơn 6‰, tránh đo ở các đường hầm, cầu, ghi, ga và chỗ tránh tàu.

3.2. Đường thử nghiệm phải là đường có mặt ray không bị hư hỏng.

4. Điều kiện toa xe thử nghiệm

4.1. Toa xe cần thử nghiệm phải cách đầu máy ít nhất một toa xe để bảo đảm cho tiếng tồn và chấn động của đầu máy không ảnh hưởng tới độ ồn bên trong của toa xe.

4.2. Các cửa ra vào, cửa sổ và cửa thông gió của toa xe đều phải ở vị trí đóng bình thường khi tiến hành thử nghiệm.

4.3. Khi thử nghiệm các cụm máy phụ phải vận hành toàn tải.

4.4. Tốc độ chạy tàu khi đánh giá độ ồn của toa xe khách là 60 km/h ± 5%.

5. Các trị số đo

5.1. Trị số đo độ ồn dùng đơn vị là dB(A).

5.2. Thời gian để đọc mỗi số đo không được ít hơn 5 giây, khi đọc lấy trị số bình quân trên máy đo và quy thành số chẵn gần nhất. Phải loại bỏ những trị số đo có sai lệch lớn so với đặc tính độ ồn chung. Mỗi điểm đo phải tiến hành 3 lần đo rồi lấy trị số bình quân toán học, quy tròn thành số chẵn gần nhất. Nếu trong cùng một điều kiện đo mà trị số đo của 3 lần sai lệch nhau quá 3 dB thì phải đo lại.

6. Vị trí đo

Độ ồn bên trong toa xe

Khi đo, mặt Micro (đầu thu) hướng lên trên, đường tâm trục vuông góc với sàn xe.

Thông thường lấy từ 5 đến 7 điểm đo, vị trí các điểm đo được lựa chọn khác nhau tùy thuộc từng loại toa xe.

6.1. Toa xe ghế ngồi

Đối với toa xe ghế ngồi các điểm đo được lựa chọn như sau, chọn 1 điểm ở chính giữa của buồng khách, chọn 2 điểm ở vị trí giao cắt của đường trung tâm dọc toa xe với đường trung tâm 2 hàng ghế ngồi sát gần 2 cối chuyển hướng.

Vị trí đo trên toa xe ghế ngồi:

3 điểm A, B, C đều cách mặt sàn xe 1,1 – 1,2 m và 1,5 – 1,6m.

6.2. Toa xe giường nằm

Đối với toa xe giường nằm 3 điểm đo được chọn ở 3 buồng sau đây: 1 buồng ở chính giữa toa xe, 2 buồng sát gần 2 cối chuyển hướng, bất kể là buồng khép kín hay không khép kín điểm đo đều ở chính giữa buồng.

Ngoài ra còn đo thêm các điểm ở tất cả giường của 3 buồng được chọn đo kể trên. Đối với buồng ở chính giữa toa xe thì chọn giường ở gần trung tâm toa xe hơn. Đối với buồng sát gần cối chuyển hướng thì chọn giường ở gần cối chuyển hướng hơn.

Vị trí đo trên toa xe giường nằm:

3 điểm A, B, C đều cách mặt sàn xe 1,1 – 1,2 m; 3 điểm D, E, F cao cách mặt giường 0,2 m, cách thành bên 0,2 m.

6.3. Toa xe hàng ăn

Đối với toa xe hàng ăn 2 điểm đo được lựa chọn như sau: ở vị trí giao cắt của đường trung tâm dọc toa xe với đường trung tâm 2 bàn ăn nằm ở hai đầu buồng ăn mỗi nơi 1 điểm đo. Ngoài ra, còn lấy 1 điểm đo ở chính giữa buồng bếp.

Vị trí đo trên toa xe hàng ăn:

2 điểm A, B đều cách mặt sàn xe 1,1 – 1,2 m và 1,5 – 1,6 m; điểm C cách mặt sàn xe 1,5 – 1,6m.

6.4. Toa xe công vụ phát điện

Đối với toa xe công vụ phát điện các điểm đo được lựa chọn như sau: 2 điểm tại chính giữa buồng ngủ của nhân viên trên tàu ở buồng đầu và buồng cuối, các điểm phía trên tất cả giường nằm của 2 buồng trên ở gần cối chuyển hướng hơn

Vị trí đo trên toa xe công vụ phát điện: 2 điểm A, B, đều cách mặt sàn xe 1,1 ÷ 1,2 m; 2 điểm C, D cao cách mặt giường 0,2m, cách thành bên 0,2 m.

7. Nội dung báo cáo thử nghiệm và ghi chép

Ngày tháng đo ………………                  Loại và ký hiệu toa xe ………………….

Môi trường trong xe và điều kiện khí tượng …………………..

Dụng cụ đo ……………..

Đối tượng và tính chất kiểm nghiệm ……………………

Khu gian thử nghiệm, tình hình đường và ray ………………….

Tốc độ ………….. km/h                         Số người trong toa xe ………………..

Bảng D. Ghi chép đo độ ồn trong toa xe khách

PHỤ LỤC E

PHƯƠNG PHÁP XÁC ĐỊNH TRỌNG LƯỢNG TOA XE

1. Hạng mục kiểm tra

Thực hiện theo các hạng mục sau:

- Cân trọng lượng toa xe (ở trạng thái rỗng);

- Cân tải trọng phân bổ trên trục (nếu trong hồ sơ thiết kế có quy định).

- Kiểm tra sự phân bố tải trọng trên mỗi bánh xe (nếu trong hồ sơ thiết kế hoặc hợp đồng có quy định).

2. Thiết bị cân

Việc kiểm tra phải tiến hành trên thiết bị cân chuyên dùng đã được kiểm định.

3. Trình tự tiến hành

3.1. Đối với bàn cân: trước khi cân tiến hành các điều chỉnh cần thiết đối với hệ thống treo, sau đó chạy từ từ đến bàn cân để ổn định hệ thống treo. Trong quá trình cân không cho phép điều chỉnh độ cân bằng của toa xe bằng bất cứ hình thức nào.

3.2. Đối với các loại cân khác: trình tự và phương pháp cân thực hiện theo tài liệu hướng dẫn của nhà sản xuất thiết bị cân.

4. Phương pháp xác định các trị số

- Đối với bàn cân tiến hành đo theo hướng tiến và lùi, mỗi hướng tiến hành 2 lần, tính trị số trung bình của 4 lần đo và lập bảng kết quả theo mục 5;

- Đối với các loại cân khác tiến hành cân 3 lần, tính trị số trung bình của 3 lần cân và lập bảng kết quả theo mục 5;

- Trọng lượng toa xe được tính bằng tổng tải trọng của tất cả bánh xe hoặc tổng tải trọng của tất cả các trục;

- Các kết quả đo tính theo đơn vị kilogam (kg).

5. Lập báo cáo kết quả kiểm tra

Ghi chép kết quả cân và lập bảng theo mẫu sau:

PHỤ LỤC F

PHƯƠNG PHÁP KIỂM TRA ĐỘ KÍN NƯỚC TOA XE CÓ MUI

1. Điều kiện thử kín

1.1. Việc kiểm tra thử dột được tiến hành trước khi sơn chống rỉ thành và mui xe.

1.2. Trước khi kiểm tra thử dột phải làm sạch dầu, mỡ, vẫy hàn, rỉ thép trên bề mặt mui, thành xe.

1.3. Khi kiểm tra thử hắt, các cửa lên xuống (cửa lên xuống hàng của toa xe hàng có mui), cửa sổ và các chi tiết che đậy khác phải ở trạng thái đóng kín, các chụp thông gió, nắp thông gió mui xe phải ở trạng thái làm việc bình thường.

1.4. Trước khi tiến hành thử hắt, phải kiểm tra nắp đậy hộp điện và chi tiết làm kín của các thiết bị điện lắp bên ngoài khác để đảm bảo độ kín nước theo yêu cầu kỹ thuật của nhà chế tạo.

2. Yêu cầu kỹ thuật dàn phun nước

2.1. Thiết kế của dàn phun nước có thể dùng vòi phun hoặc ống nước khoan lỗ.

2.2. Thiết kế của dàn phun phải đảm bảo phun nước đều trên toàn bộ mui xe và phần diện tích hai bên thành xe tính từ mép dưới xà dọc mui xe xuống đến 1/2 chiều cao thành đối với toa xe không có cửa sổ và xuống đến mép dưới cửa sổ đối với toa xe có cửa sổ.

2.3. Áp lực nước phun tại đầu ra của mỗi vòi phun là 1 ÷ 2 bar.

2.4. Khoảng cách từ đầu vòi phun đến các bề mặt ngoài toa xe không lớn hơn 1,5 m.

2.5. Tia phun nước phía trên mui xe phải hướng về tâm đường cong mui xe, tia phun nước hai bên thành xe phải hướng từ trên xuống và nghiêng một góc 45 ± 5⁰ so với mặt phẳng nằm ngang.

3. Phương pháp kiểm tra

3.1. Kiểm tra thử dột

Tiến hành phun nước trong thời gian từ 10 đến 15 phút. Sau khi kết thúc phun nước, kiểm tra bên trong toa xe, yêu cầu không được thấm nước.

3.2. Kiểm tra thử hắt.

Phun nước phải đều khắp toàn bộ mui và thân xe.

Quá trình thử tiến hành từ 10 đến 15 phút, sau khi kết thúc thử kiểm tra bên trong của trần, thánh, vách, mép cửa sổ và các chi tiết làm kín khác, yêu cầu không được thấm nước.

4. Lập báo cáo kết quả kiểm tra

Lập báo cáo kết quả kiểm tra theo bảng sau như sau:
