Quy chuẩn QCVN21:2015/BGTVT/SĐ2:2017

Quy chuẩn kỹ thuật quốc gia QCVN 21:2015/BGTVT/SĐ2:2017 về Phân cấp và đóng tàu biển vỏ thép - Sửa đổi 2:2017

Nội dung toàn văn Quy chuẩn kỹ thuật quốc gia QCVN 21:2015/BGTVT/SĐ2:2017 về Phân cấp và đóng tàu biển vỏ thép - Sửa đổi 2:2017


SỬA ĐỔI 2: 2017 QCVN 21:2015/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP
Sửa đổi 2: 2017

National Technical Regulation on the Classification and Construction of Sea-going Steel Ships
Amendment No. 2: 2017

Lời nói đầu

QCVN 21:2015/BGTVT (Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu biển vỏ thép) đã được Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 11/2016/TT-BGTVT ngày 02 tháng 6 năm 2016.

Sửa đổi 1: 2016 QCVN 21:2015/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 08/2017/TT-BGTVT, ngày 14 tháng 3 năm 2017.

Sửa đổi 2: 2017 QCVN 21:2015/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 15/2018/TT-BGTVT ngày 04 tháng 4 năm 2018.

Sửa đổi 2: 2017 QCVN 21:2015/BGTVT chỉ bao gồm các nội dung sửa đổi, bổ sung của QCVN 21:2015/BGTVT và Sửa đổi 1: 2016 QCVN 21:2015/BGTVT. Những nội dung không được nêu trong Sửa đổi 2: 2017 QCVN 21:2015/BGTVT thì áp dụng theo QCVN 21:2015/BGTVT và Sửa đổi 1: 2016 QCVN 21:2015/BGTVT.



QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP

National Technical Regulation on the Classification and Construction of Sea-going Steel Ships

SỬA ĐỔI 2: 2017

MỤC LỤC

I QUY ĐỊNH CHUNG

1.2 Tài liệu viện dẫn và giải thích từ ngữ

II QUY ĐỊNH KỸ THUẬT

PHẦN 1A QUY ĐỊNH CHUNG

Chương 1 Quy định chung

1.2 Giải thích từ ngữ

Chương 2 Quy định về phân cấp và duy trì cấp

2.1 Phân cấp

PHẦN 1B QUY ĐỊNH CHUNG VỀ KIỂM TRA

Chương 1 Quy định chung

1.1 Kiểm tra

1.3 Giải thích từ ngữ

1.4 Chuẩn bị kiểm tra và các vấn đề khác

Chương 2 Kiểm tra phân cấp

2.1 Kiểm tra phân cấp trong đóng mới

2.2 Kiểm tra phân cấp tàu không có giám sát của Đăng kiểm trong đóng mới

Chương 3 Kiểm tra hàng năm

3.3 Kiểm tra hàng năm hệ thống máy tàu

3.7 Các yêu cầu đặc biệt đối với các tàu sử dụng nhiên liệu có điểm chớp cháy thấp

3.8 Các yêu cầu đặc biệt đối với tàu hàng rời và tàu dầu

Chương 4 Kiểm tra trung gian

4.1 Quy định chung

4.3 Kiểm tra trung gian hệ thống máy tàu

4.6 Các yêu cầu đặc biệt đối với tàu sử dụng nhiên liệu có điểm chớp cháy thấp

Chương 5 Kiểm tra định kỳ

5.2 Kiểm tra định kỳ thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng

5.3 Kiểm tra định kỳ hệ thống máy tàu

5.7 Các yêu cầu đặc biệt đối với tàu sử dụng nhiên liệu có điểm chớp cháy thấp

Chương 6 Kiểm tra trên đà

6.1 Kiểm tra trên đà

Chương 7 Kiểm tra nồi hơi

7.1 Kiểm tra nồi hơi

Chương 8 Kiểm tra trục chân vịt và trục trong ống bao trục

8.1 Kiểm tra trục chân vịt và trục trong ống bao trục

Chương 11 Kiểm tra tàu lặn

11.1 Quy định chung

PHẦN 2A KẾT CẤU THÂN TÀU VÀ TRANG THIẾT BỊ TÀU CÓ CHIỀU DÀI TỪ 90 MÉT TRỞ LÊN

Chương 1 Quy định chung

1.1 Quy định chung

Chương 4 Đáy đôi

4.1 Quy định chung

4.9 Kích thước của các cơ cấu đáy đôi chở cuộn thép

Chương 5 Sườn

5.3 Sườn khoang

Chương 13 Độ bền dọc

13.2 Độ bền uốn

13.3 Độ bền cắt

13.4 Độ ổn định

Chương 21 Mạn chắn sóng, lan can, cửa thoát nước, cửa hàng hóa và các cửa tương tự khác, cửa húp lô, cửa sổ chữ nhật, ống thông gió và cầu boong

21.6 Ống thông gió

PHẦN 2B KẾT CẤU THÂN TÀU VÀ TRANG THIẾT BỊ TÀU CÓ CHIỀU DÀI DƯỚI 90 MÉT

Chương 4 Đáy đôi

4.1 Quy định chung

4.10 Kích thước của các cơ cấu đáy đôi chở cuộn thép

Chương 5 Sườn

5.3 Hệ thống kết cấu ngang (ngang khoang)

PHẦN 3 HỆ THỐNG MÁY TÀU

Chương 1 Quy định chung

1.3 Những yêu cầu chung về hệ thống máy tàu

Chương 2 Động cơ điêzen

2.1 Quy định chung

2.6 Thử nghiệm

Chương 18 Điều khiển tự động và điều khiển từ xa

18.1 Quy định chung

18.2 Thiết kế hệ thống

PHẦN 4 TRANG BỊ ĐIỆN

Chương 1 Quy định chung

1.1 Quy định chung

Chương 2 Trang bị điện và thiết kế hệ thống

2.12 Bộ biến đổi bán dẫn dùng để cấp nguồn

Chương 3 Trang bị điện và thiết kế hệ thống

3.3 Nguồn điện sự cố

Chương 4 Yêu cầu bổ sung đối với tàu chở hàng đặc biệt

4.2 Tàu hàng lỏng, tàu chở xô khí hóa lỏng và tàu chở xô hóa chất nguy hiểm

Chương 5 Yêu cầu bổ sung đối với hệ thống điện chân vịt

5.2 Thiết bị điện chân vịt và cáp điện

PHẦN 5 PHÒNG, PHÁT HIỆN VÀ CHỮA CHÁY

Chương 4 Khả năng cháy

4.2 Bố trí thiết bị dầu đốt, dầu bôi trơn và các dầu dễ cháy khác

Chương 11 Tính nguyên vẹn kết cấu

11.6 Bảo vệ kết cấu két hàng tránh khỏi áp suất hoặc chân không

Chương 20 Phòng, chống cháy các khoang chở ô tô và khoang ro-ro

20.3 Lưu ý để tránh sự bắt lửa của các khí cháy trong các khoang chở ô tô kín và khoang ro-ro kín

PHẦN 6 HÀN

Chương 4 Quy trình hàn và các thông số kỹ thuật liên quan

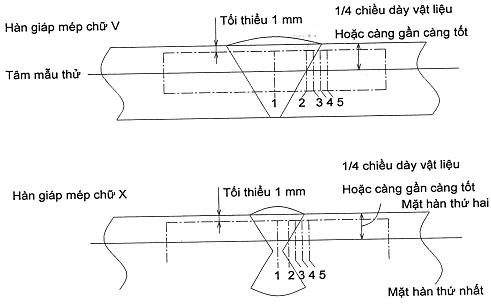

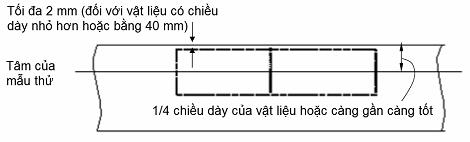

4.2 Thử mối hàn giáp mép

Chương 6 Vật liệu hàn

6.1 Quy định chung

PHẦN 7A VẬT LIỆU

Chương 1 Quy định chung

1.1 Quy định chung

Chương 3 Thép cán

3.1 Thép cán dùng đóng thân tàu

3.2 Thép cán tấm dùng chế tạo nồi hơi

3.3 Thép cán tấm dùng chế tạo bình áp lực

3.4 Thép cán sử dụng ở nhiệt độ thấp

3.5 Thép cán không gỉ

3.6 Thép cán tròn dùng chế tạo xích

3.7 Thép cán tròn dùng cho các kết cấu máy

3.8 Thép cán tấm độ bền cao đã tôi và ram dùng cho kết cấu

3.9 Thép tấm có lớp phủ không gỉ

Chương 4 Ống thép

4.1 Ống thép dùng chế tạo nồi hơi và thiết bị trao đổi nhiệt

4.2 Ống thép dùng chế tạo đường ống chịu áp lực

4.3 Ống thép không gỉ

4.4 Ống góp nồi hơi

4.5 Ống thép dùng ở nhiệt độ thấp

Chương 5 Thép đúc

5.1 Thép đúc

5.2 Thép đúc dùng chế tạo xích

5.3 Thép đúc không gỉ

5.4 Thép đúc dùng ở nhiệt độ thấp

5.5 Gang xám đúc

5.6 Gang đúc graphit mặt sần hoặc mặt cầu

5.7 Thép không gỉ dùng để đúc chân vịt

Chương 6 Thép rèn

6.1 Thép rèn

6.2 Thép rèn không gỉ

6.3 Thép rèn dùng chế tạo xích

6.4 Thép rèn dùng ở nhiệt độ thấp

Chương 7 Đồng và hợp kim đồng

7.1 Ống đồng và hợp kim đồng

7.2 Hợp kim đồng đúc

Chương 8 Hợp kim nhôm

8.1 Hợp kim nhôm tấm và hình

PHẦN 7B TRANG THIẾT BỊ

Chương 3 Xích

3.1 Xích

3.2 Xích giàn khoan và các chi tiết khác

PHẦN 8D TÀU CHỞ XÔ KHÍ HÓA LỎNG

Chương 1 Quy định chung

1.1 Quy định chung

1.2 Điều kiện vận hành

Chương 2 Khả năng chống chìm của tàu và vị trí các két hàng

2.1 Quy định chung

2.2 Ổn định và mạn khô

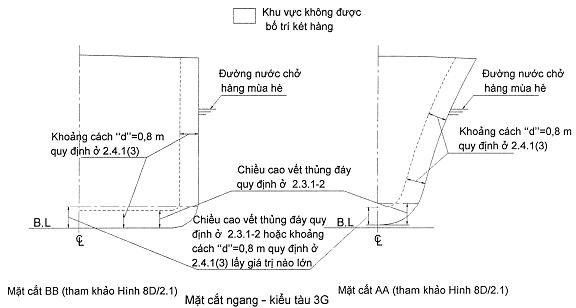

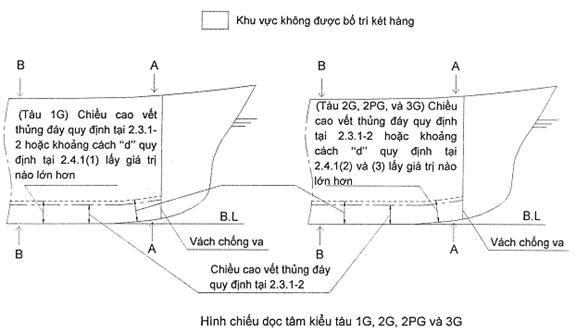

2.3 Vết thủng giả định

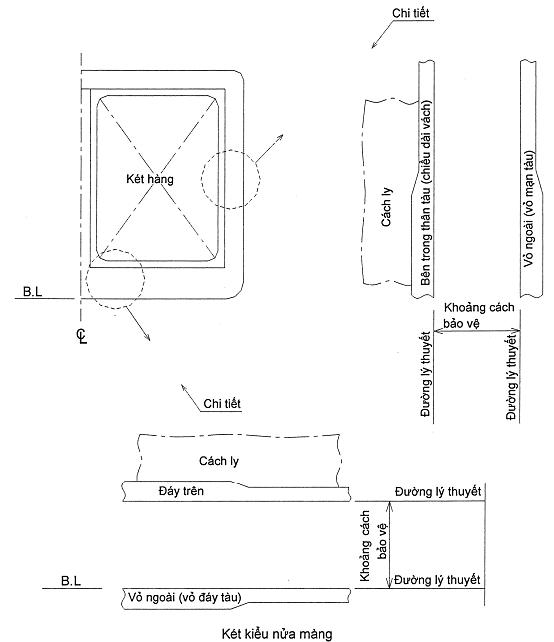

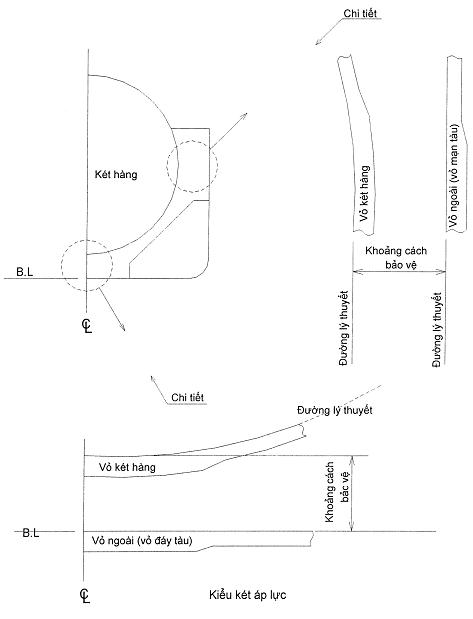

2.4 Vị trí của các két hàng

2.5 Giả định ngập khoang

2.6 Tiêu chuẩn thủng

2.7 Yêu cầu về chống chìm

2.8 Yêu cầu vận hành

Chương 3 Bố trí trên tàu

3.1 Cách ly khu vực hàng

3.2 Các buồng sinh hoạt, buồng phục vụ, buồng máy và các trạm điều khiển

3.3 Buồng máy làm hàng và khoang tháp

3.4 Buồng điều khiển hàng

3.5 Lối tiếp cận vào các khoang trong khu vực hàng

3.6 Ngăn đệm kín khí

3.7 Bố trí hệ thống hút khô, dằn và dầu đốt

3.8 Các hệ thống nhận và trả hàng ở mũi và lái

3.9 Yêu cầu vận hành

Chương 4 Chứa hàng

4.1 Các định nghĩa

4.2 Phạm vi áp dụng

4.3 Các yêu cầu hoạt động

4.4 Nguyên tắc an toàn chứa hàng

4.5 Vách chắn thứ cấp liên quan đến kiểu két

4.6 Thiết kế vách chắn thứ cấp

4.7 Vách chắn thứ cấp từng phần và hệ thống bảo vệ rò rỉ nhỏ của vách chắn sơ cấp

4.8 Phát hiện rò rỉ của chất lỏng

4.9 Kết cấu và thiết bị liên quan

4.10 Vật liệu cách nhiệt

4.11 Quy định chung

4.12 Tải trọng cố định

4.13 Tải trọng hoạt động

4.14 Tải trọng do môi trường

4.15 Tải trọng do tai nạn

4.16 Quy định chung

4.17 Phân tích kết cấu

4.18 Điều kiện thiết kế

4.19 Vật liệu

4.20 Quá trình đóng tàu

4.21 Két rời kiểu A

4.22 Két rời kiểu B

4.23 Két rời kiểu C

4.24 Két kiểu màng

4.25 Két liền

4.26 Két kiểu nửa màng

4.28 Các lưu ý hướng dẫn cho Chương 4

Chương 5 Các bình áp lực xử lý, hệ thống ống dẫn khí lỏng, hơi và hệ thống ống áp lực

5.1 Quy định chung

5.2 Các yêu cầu về hệ thống

5.3 Bố trí đường ống hàng ra bên ngoài khu vực hàng

5.4 Áp suất thiết kế

5.5 Yêu cầu về van của hệ thống hàng

5.6 Bố trí chuyển hàng

5.7 Các yêu cầu về lắp đặt

5.8 Chế tạo đường ống và các chi tiết nối

5.9 Hàn, xử lý nhiệt sau hàn và thử không phá hủy

5.10 Các yêu cầu về lắp đặt đối với đường ống hàng bên ngoài khu vực hàng

5.11 Yêu cầu về các bộ phận của hệ thống đường ống

5.12 Vật liệu

5.13 Các yêu cầu thử nghiệm

5.14 Các yêu cầu vận hành

Chương 6 Vật liệu chế tạo và kiểm soát chất lượng

6.1 Các định nghĩa

6.2 Các yêu cầu chung và phạm vi áp dụng

6.3 Các yêu cầu thử nghiệm chung và thông số kỹ thuật

6.4 Các yêu cầu đối với vật liệu kim loại

6.5 Hàn vật liệu kim loại và thử không phá hủy

6.6 Các yêu cầu khác đối với kết cấu bằng vật liệu kim loại

6.7 Vật liệu phi kim loại

Chương 7 Kiểm soát áp suất/nhiệt độ hàng

7.1 Phương pháp kiểm soát

7.2 Thiết kế hệ thống

7.3 Hóa lỏng lại hơi hàng

7.4 Ôxy hóa nhiệt hơi hàng

7.5 Hệ thống tích tụ áp suất

7.6 Làm lạnh hàng lỏng

7.7 Cách ly

7.8 Tính sẵn sàng

7.9 Các yêu cầu vận hành

Chương 8 Hệ thống thông hơi két hàng

8.1 Quy định chung

8.2 Các hệ thống điều áp

8.3 Hệ thống chống chân không

8.4 Định cỡ các hệ thống điều áp

8.5 Yêu cầu vận hành

Chương 9 Kiểm soát môi trường hệ thống chứa hàng

9.1 Kiểm soát môi trường trong phạm vi hệ thống chứa hàng

9.2 Kiểm soát môi trường trong phạm vi các khoang hàng (các hệ thống chứa hàng không phải là các két rời loại C)

9.3 Kiểm soát môi trường các khoang xung quanh các két rời loại C

9.4 Làm trơ

9.5 Sản xuất khí trơ trên tàu

Chương 10 Trang thiết bị điện

10.1 Quy định chung

10.2 Các yêu cầu chung

Chương 11 Phòng cháy và chữa cháy

11.1 Các yêu cầu về an toàn phòng cháy

11.2 Hệ thống chữa cháy chính và các họng chữa cháy

11.3 Hệ thống phun sương nước

11.4 Hệ thống chữa cháy bằng bột hóa chất khô

11.5 Các không gian kín chứa thiết bị làm hàng

11.6 Trang bị cho người chữa cháy

11.7 Các yêu cầu vận hành

Chương 12 Thông gió cưỡng bức trong khu vực hàng hóa

12.1 Các buồng phải vào được trong khi làm hàng bình thường

12.2 Các khoang bình thường không có người vào

Chương 13 Dụng cụ đo và các hệ thống tự động

13.1 Quy định chung

13.2 Các dụng cụ chỉ báo mức chất lỏng cho các két hàng

13.3 Kiểm soát tràn hàng

13.4 Giám sát áp suất

13.5 Thiết bị đo nhiệt độ

13.6 Yêu cầu về phát hiện khí

13.7 Các yêu cầu bổ sung cho hệ thống chứa hàng quy định một vách ngăn thứ cấp

13.8 Hệ thống tự động

13.9 Tích hợp hệ thống

13.10 Yêu cầu vận hành

13.11 Các yêu cầu bổ sung

Chương 14 Trang thiết bị bảo hộ cá nhân

14.1 Trang thiết bị bảo hộ cá nhân

14.2 Trang bị y tế sơ cứu

14.3 Thiết bị an toàn

14.4 Yêu cầu về bảo hộ cá nhân đối với mỗi sản phẩm riêng

14.5 Yêu cầu vận hành

Chương 15 Giới hạn điền đầy cho các két hàng

15.1 Các định nghĩa

15.2 Quy định chung

15.3 Giới hạn điền đầy mặc định

15.4 Xác định giới hạn điền đầy gia tăng

15.5 Giới hạn nạp hàng tối đa

15.6 Các thông tin trang bị cho thuyền trưởng

15.7 Điều kiện hoạt động

PHẦN 8H SÀ LAN CHUYÊN DÙNG

Chương 1 Quy định chung

1.2 Các định nghĩa

Chương 2 Vật liệu và hàn

2.2 Vật liệu

Chương 6 Kết cấu thân phương tiện

6.2 Vật liệu chế tạo cơ cấu

Chương 9 Trang thiết bị

9.6 Phương tiện tiếp cận

Chương 14 Phòng chống cháy và phương tiện thoát nạn

14.2 Tàu thực hiện các công việc có nguy cơ cháy và nổ

PHẦN 8I TÀU SỬ DỤNG NHIÊN LIỆU CÓ ĐIỂM CHỚP CHÁY THẤP

Chương 1 Quy định chung

1.1 Quy định chung

1.2 Thiết kế khác

Chương 2 Các định nghĩa

2.1 Quy định chung

2.2 Các định nghĩa

Chương 3 Mục tiêu và các yêu cầu chức năng

3.1 Mục tiêu

3.2 Các yêu cầu về chức năng

Chương 4 Các yêu cầu chung

4.1 Mục tiêu

4.2 Đánh giá rủi ro

4.3 Giới hạn hậu quả của vụ nổ

Chương 5 Thiết kế và bố trí tàu

5.1 Mục tiêu

5.2 Yêu cầu về chức năng

5.3 Các yêu cầu chung

5.4 Khái niệm buồng máy

5.5 Buồng máy an toàn khí

5.6 Buồng máy được bảo vệ bằng ESD

5.7 Vị trí và bảo vệ ống nhiên liệu

5.8 Thiết kế buồng chuẩn bị nhiên liệu

5.9 Hệ thống hút khô

5.10 Khay hứng

5.11 Bố trí lối vào và các lỗ khoét khác trong không gian kín

5.12 Khóa khí

Chương 6 Hệ thống chứa nhiên liệu

6.1 Mục tiêu

6.2 Yêu cầu về chức năng

6.3 Các yêu cầu chung

6.4 Chứa nhiên liệu khí hóa lỏng

6.5 Két nhiên liệu khí hóa lỏng di động

6.6 Hệ thống chứa nhiên liệu CNG

6.7 Hệ thống an toàn áp suất

6.8 Giới hạn chứa đối với két nhiên liệu khí hóa lỏng

6.9 Duy trì điều kiện chứa nhiên liệu

6.10 Kiểm soát môi trường khí bên trong hệ thống chứa nhiên liệu

6.11 Kiểm soát môi trường khí bên trong khoang hầm chứa nhiên liệu (hệ thống chứa nhiên liệu mà không phải két rời kiểu C)

6.12 Kiểm soát môi trường của không gian xung quanh két rời kiểu C

6.13 Làm trơ

6.14 Việc tạo và chứa khí trơ trên tàu

Chương 7 Vật liệu và thiết kế đường ống nói chung

7.1 Mục tiêu

7.2 Yêu cầu về chức năng

7.3 Thiết kế đường ống nói chung

7.4 Các quy định về vật liệu

Chương 8 Tiếp nhận nhiên liệu

8.1 Mục tiêu

8.2 Yêu cầu về chức năng

8.3 Trạm tiếp nhận nhiên liệu

8.4 Ống góp

8.5 Hệ thống tiếp nhận nhiên liệu

Chương 9 Cấp nhiên liệu cho thiết bị tiêu thụ

9.1 Mục tiêu

9.2 Yêu cầu về chức năng

9.3 Dự trữ của hệ thống cấp nhiên liệu

9.4 Chức năng an toàn của hệ thống cấp khí

9.5 Phân phối nhiên liệu bên ngoài buồng máy

9.6 Cấp nhiên liệu cho các thiết bị tiêu thụ trong buồng máy an toàn khí

9.7 Cấp nhiên liệu khí cho thiết bị tiêu thụ trong buồng máy được bảo vệ bằng ESD

9.8 Thiết kế kênh dẫn, ống bên ngoài được thông gió đối với rò rỉ khí của ống bên trong

9.9 Máy nén và bơm

Chương 10 Tạo năng lượng bao gồm hệ thống đẩy và các thiết bị tiêu thụ khí khác

10.1 Mục tiêu

10.2 Yêu cầu về chức năng

10.3 Động cơ đốt trong kiểu pít tông

10.4 Nồi hơi chính và phụ

10.5 Tua bin khí

Chương 11 An toàn chống cháy

11.1 Mục tiêu

11.2 Yêu cầu về chức năng

11.3 Bảo vệ chống cháy

11.4 Đường ống cứu hỏa chính

11.5 Hệ thống phun sương nước

11.6 Hệ thống chữa cháy bằng bột khô

11.7 Hệ thống phát hiện và báo động cháy

Chương 12 Phòng nổ

12.1 Mục tiêu

12.2 Yêu cầu về chức năng

12.3 Quy định chung

12.4 Khu vực nguy hiểm

12.5 Các vùng của khu vực nguy hiểm

Chương 13 Thông gió

13.1 Mục tiêu

13.2 Các yêu cầu về chức năng

13.3 Các yêu cầu chung

13.4 Buồng đầu nối két

13.5 Buồng máy

13.6 Buồng chuẩn bị nhiên liệu

13.7 Trạm tiếp nhận nhiên liệu

13.8 Kênh dẫn và ống dẫn kép

Chương 14 Trang bị điện

14.1 Mục đích

14.2 Các yêu cầu về chức năng

14.3 Các yêu cầu chung

Chương 15 Hệ thống điều khiển, giám sát và an toàn

15.1 Mục tiêu

15.2 Yêu cầu về chức năng

15.3 Quy định chung

15.4 Giám sát tiếp nhận nhiên liệu và két chứa nhiên liệu khí hóa lỏng

15.5 Kiểm soát tiếp nhận nhiên liệu

15.6 Giám sát máy nén khí

15.7 Giám sát động cơ chạy bằng khí

15.8 Phát hiện khí

15.9 Phát hiện cháy

15.10 Thông gió

15.11 Tính năng an toàn của hệ thống cấp nhiên liệu

Chương 16 Chế tạo, tay nghề công nhân và thử

16.1 Mục tiêu

16.2 Quy định chung về thử và các đặc tính

16.3 Hàn vật liệu kim loại và thử không phá hủy đối với hệ thống chứa nhiên liệu

16.4 Các quy định khác đối với kết cấu bằng vật liệu kim loại

16.5 Thử

16.6 Hàn, xử lý nhiệt sau hàn và thử không phá hủy

16.7 Thử

Chương 17 Yêu cầu về vận hành

17.1 Mục tiêu

17.2 Yêu cầu về chức năng

17.3 Sổ tay quản lý nhiên liệu và treo thông tin

17.4 Quy trình bảo dưỡng và sửa chữa

17.5 Các yêu cầu về vận hành

Phụ lục Tiêu chuẩn đối với việc sử dụng phương pháp trạng thái giới hạn trong thiết kế hệ thống chứa nhiên liệu có cấu tạo kiểu mới

1 Quy định chung

2 Định dạng thiết kế

3 Quy định về việc phân tích

4 Trạng thái giới hạn tới hạn

5 Trạng thái giới hạn mỏi

6 Trạng thái giới hạn sự cố

7 Thử

PHẦN 9 PHÂN KHOANG

Chương 3 Tư thế chúi và ổn định tai nạn

3.4 Các yêu cầu bổ sung về ổn định tai nạn

PHẦN 10 ỔN ĐỊNH NGUYÊN VẸN

Chương 1 Quy định chung

1.4 Các yêu cầu kỹ thuật chung

1.5 Thử nghiêng và đo khối lượng tàu không

Chương 2 Các yêu cầu chung về ổn định

2.2 Đồ thị ổn định

Chương 3 Các yêu cầu bổ sung về ổn định

3.3 Tàu chở gỗ

3.4 Tàu chở hàng lỏng dễ cháy

3.11 Tàu chữa cháy

Chương 4 Yêu cầu ổn định của cần cẩu nổi, tàu cẩu, phao chuyển tải, ụ nổi và bến nổi

4.1 Cần cẩu nổi và tàu cẩu

PHẦN 11 MẠN KHÔ

Chương 3 Điều kiện ấn định mạn khô đối với các tàu chạy tuyến quốc tế

3.2 Bố trí các phương tiện đóng kín của các lỗ trên thân tàu và thượng tầng

Chương 4 Ấn định mạn khô tối thiểu đối với các tàu chạy tuyến quốc tế

4.4 Hiệu chỉnh mạn khô

Chương 6 Dấu mạn khô của tàu có chiều dài bằng hoặc lớn hơn 24 m không chạy tuyến quốc tế

6.4 Định mạn khô tối thiểu

Chương 7 Mạn khô của các tàu có chiều dài nhỏ hơn 24 mét

7.4 Ấn định mạn khô tối thiểu

PHẦN 14 QUY ĐỊNH ĐỐI VỚI TÀU VƯỢT TUYẾN MỘT CHUYẾN

Chương 2 Các yêu cầu

2.3 Yêu cầu kỹ thuật

III CÁC QUY ĐỊNH VỀ QUẢN LÝ

3.2 Đề nghị kiểm tra và cấp giấy chứng nhận

3.3 Kiểm tra và cấp giấy chứng nhận theo công ước quốc tế và luật quốc gia

3.4 Rút cấp và mất hiệu lực của giấy chứng nhận phân cấp

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN

4.2 Trách nhiệm của Cục Đăng kiểm Việt Nam



QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ PHÂN CẤP VÀ ĐÓNG TÀU BIỂN VỎ THÉP

I QUY ĐỊNH CHUNG

1.2 Tài liệu viện dẫn và giải thích từ ngữ

1.2.1 được sửa đổi như sau:

1.2.1 Các tài liệu viện dẫn sử dụng trong Quy chuẩn

1 Các quy chuẩn phân cấp và đóng tàu liên quan (sau đây có thể viết tắt là quy chuẩn khác) bao gồm:

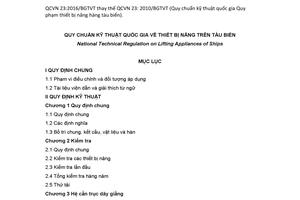

(1) QCVN 23:2016/BGTVT: Quy chuẩn kỹ thuật quốc gia về thiết bị nâng trên tàu biển;

(2) QCVN 26:2016/BGTVT: Quy chuẩn kỹ thuật quốc gia về các hệ thống ngăn ngừa ô nhiễm biển của tàu;

(3) QCVN 42:2015/BGTVT: Quy chuẩn kỹ thuật quốc gia về trang bị an toàn tàu biển;

(4) QCVN 54:2015/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu biển cao tốc;

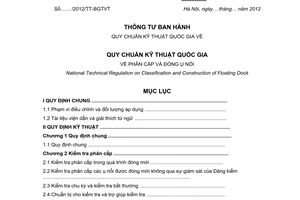

(5) QCVN 55:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng ụ nổi;

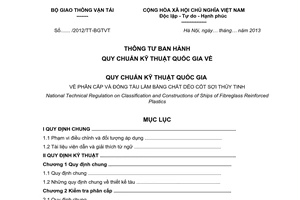

(6) QCVN 56:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu làm bằng chất dẻo cốt sợi thủy tinh;

(7) QCVN 57:2015/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng sàn nâng tàu;

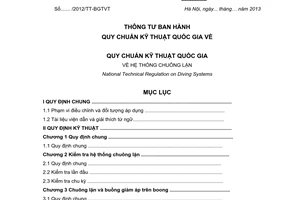

(8) QCVN 58:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về hệ thống chuông lặn;

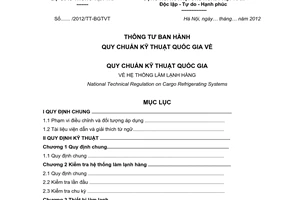

(9) QCVN 59:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về hệ thống làm lạnh hàng;

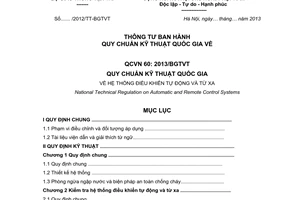

(10) QCVN 60:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về hệ thống điều khiển tự động và từ xa;

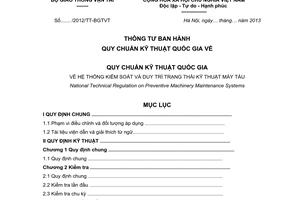

(11) QCVN 61:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về hệ thống kiểm soát và duy trì trạng thái kỹ thuật máy tàu;

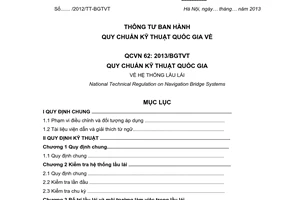

(12) QCVN 62:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về hệ thống lầu lái;

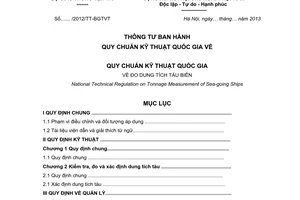

(13) QCVN 63:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về đo dung tích tàu biển;

(14) QCVN 64:2015/BGTVT: Quy chuẩn kỹ thuật quốc gia về kiểm tra sản phẩm công nghiệp dùng cho tàu biển;

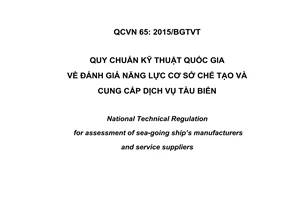

(15) QCVN 65:2015/BGTVT: Quy chuẩn kỹ thuật quốc gia về đánh giá năng lực cơ sở chế tạo và cung cấp dịch vụ tàu biển;

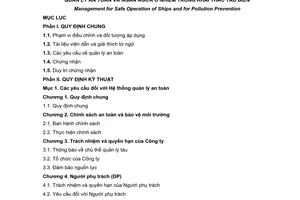

(16) QCVN 71:2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về quản lý an toàn và ngăn ngừa ô nhiễm trong khai thác tàu biển;

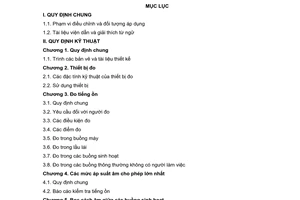

(17) QCVN 80:2014/BGTVT: Quy chuẩn kỹ thuật quốc gia về kiểm soát tiếng ồn trên tàu biển;

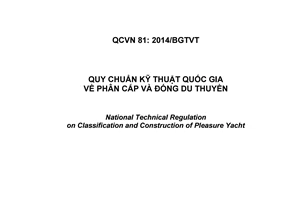

(18) QCVN 81:2014/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng du thuyền;

(19) QCVN 92:2015/BGTVT: Quy chuẩn kỹ thuật quốc gia về kiểm tra và đóng tàu biển vỏ gỗ;

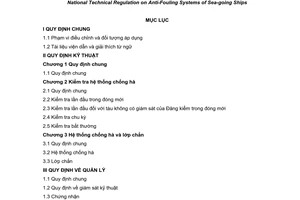

(20) QCVN 74:2014/BGTVT: Quy chuẩn kỹ thuật quốc gia về hệ thống chống hà tàu biển;

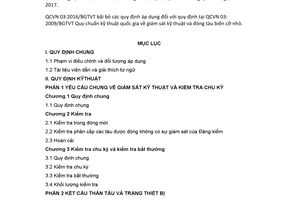

(21) QCVN 03:2016/BGTVT: Quy chuẩn kỹ thuật quốc gia về giám sát và đóng tàu biển cỡ nhỏ.

2 Công ước quốc tế về an toàn sinh mạng con người trên biển (International Convention for the Safety of Life at Sea (SOLAS), 1974), được Tổ chức Hàng hải quốc tế (IMO) thông qua vào ngày 01 tháng 11 năm 1974, có hiệu lực từ ngày 25 tháng 5 năm 1980, đã bổ sung sửa đổi.

3 Công ước quốc tế về ngăn ngừa ô nhiễm do tàu gây ra, 1973, được bổ sung bằng Nghị định thư 1978 có liên quan (MARPOL 73/78), có hiệu lực từ ngày 02 tháng 10 năm 1983.

4 Bộ luật về an toàn đối với các tàu có công dụng đặc biệt của IMO (Code of Safety for Special Purpose Ships).

5 Bộ luật quốc tế về vận chuyển xô hàng rời rắn bằng đường biển của IMO (International Maritime Solid Bulk Cargoes Code).

6 Bộ luật quốc tế về kết cấu và thiết bị của tàu chở xô khí hóa lỏng của IMO (International Code for the Construction and Equipment of Ships Carrying Liquefied Gases in Bulk).

7 Bộ luật quốc tế về kết cấu và thiết bị của tàu chở xô hóa chất nguy hiểm của IMO (International Code for the Construction and Equipment of Ships Carrying Dangerous Chemicals in Bulk).

8 Bộ luật quốc tế về an toàn đối với tàu sử dụng nhiên liệu khí hoặc có điểm chớp cháy thấp (International Code of Safety for Ships Using Gases or Other Low-Flashpoint Fuels).

9 Bộ luật quốc tế về an toàn chở xô hàng hạt (International Code for the Safe Carriage of Grain in Bulk).

10 Bộ luật quốc tế về áp dụng các quy trình thử lửa International Code for Application of Fire Test Procedures.

11 Thông tư số 40/2016/TT-BGTVT: Thông tư Quy định về đăng kiểm tàu biển Việt Nam.

12 Thông tư số 15/2013/TT-BGTVT: Thông tư quy định về biểu mẫu giấy chứng nhận và sổ kiểm tra an toàn kỹ thuật và bảo vệ môi trường cấp cho tàu biển, phương tiện thủy nội địa và sản phẩm công nghiệp sử dụng cho phương tiện thủy nội địa.

II QUY ĐỊNH KỸ THUẬT

PHẦN 1A QUY ĐỊNH CHUNG

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.2 Giải thích từ ngữ

1.2.8-1(9) được bổ sung như sau:

1.2.8 Tàu chở hàng khô tổng hợp và tàu chở gỗ

1 Tàu chở hàng khô tổng hợp là các tàu được đóng mới hoặc hoán cải để chở hàng rắn khác với các tàu sau:

(1) Tàu chở hàng rời;

(2) Tàu chở công-te-nơ (là tàu dùng để chở hàng hóa được chứa trong các công-te-nơ theo tiêu chuẩn quốc tế);

(3) Tàu ro-ro;

(4) Tàu chở ô tô;

(5) Tàu chở hàng đông lạnh;

(6) Tàu chỉ chở gỗ dăm;

(7) Tàu chỉ chở xi măng;

(8) Tàu có kết cấu 2 lớp vỏ, có 2 lớp vỏ kéo dài suốt chiều dài khu vực hàng và toàn bộ chiều cao của khoang hàng đến boong trên cùng;

(9) Tàu tự dỡ hàng.

1.2.37-1(1) được sửa đổi như sau:

1.2.37 Thượng tầng

1 Thượng tầng là cấu trúc có boong trên boong mạn khô, kéo dài từ mạn này sang mạn kia hoặc có vách bên nằm tại vị trí không lớn hơn 0,04 Bf kể từ mép mạn.

Thượng tầng được phân loại như sau:

(1) Thượng tầng giữa là một thượng tầng không kéo dài tới đường vuông góc mũi hoặc đường vuông góc lái;

(2) Thượng tầng đuôi là một thượng tầng kéo dài từ đường vuông góc lái về phía trước tới một điểm ở sau đường vuông góc mũi. Thượng tầng đuôi có thể bắt đầu từ một điểm nằm sau đường vuông góc đuôi;

(3) Thượng tầng mũi là một thượng tầng kéo dài từ đường vuông góc mũi về phía sau tới một điểm nằm trước đường vuông góc lái. Thượng tầng mũi có thể bắt đầu từ một điểm nằm trước đường vuông góc mũi;

(4) Thượng tầng toàn phần là một thượng tầng kéo dài ít nhất từ đường vuông góc mũi đến đường vuông góc lái.

1.2.46 được sửa đổi như sau:

1.2.46 Khối lượng tàu không

Khối lượng tàu không (LW) là lượng chiếm nước, tính bằng tấn, không kể hàng hóa, dầu đốt, dầu bôi trơn, nước dằn và nước ngọt chứa trong két, lương thực, thực phẩm, hành khách, thuyền viên và tư trang của họ. Khối lượng của các công chất ở trên tàu sử dụng cho các hệ thống chữa cháy cố định (ví dụ nước ngọt, CO2, bột hóa chất khô, chất tạo bọt...) phải được bao gồm vào khối lượng tàu không của tàu.

1.2.64 đến 1.2.66 được bổ sung như sau:

1.2.64 Tàu sử dụng nhiên liệu có điểm chớp cháy thấp

Tàu sử dụng nhiên liệu có điểm chớp cháy thấp là các tàu sử dụng nhiên liệu có điểm chớp cháy thấp được định nghĩa ở 2.2.1-28 Phần 8I.

1.2.65 Tàu tự dỡ hàng

Tàu tự dỡ hàng là tàu được đóng thông thường có boong đơn, đáy đôi, có các két hông và két đỉnh mạn trong khu vực dọc khoang hàng và được trang bị phương tiện để tự dỡ hàng khô được chở xô.

1.2.66 Khuyến nghị

Khuyến nghị, trừ trường hợp các khuyến nghị khác không phải là khuyến nghị của Đăng kiểm, là khuyết tật hoặc/và khiếm khuyết cần phải khắc phục để đảm bảo duy trì cấp tàu, trong một khoảng thời gian đã định. Khuyến nghị sẽ tồn tại cho đến khi nó được khắc phục xong, thông qua kiểm tra của Đăng kiểm hoặc dựa vào bằng chứng rằng các yêu cầu đã được thực hiện thỏa mãn Đăng kiểm. Khuyến nghị nếu không được khắc phục xong trong thời hạn đã định thì là khuyến nghị bị quá hạn. Khuyến nghị cũng có thể được đưa ra trong các trường hợp khác, mà theo Đăng kiểm là cần phải có sự lưu ý đặc biệt.

CHƯƠNG 2 QUY ĐỊNH VỀ PHÂN CẤP VÀ DUY TRÌ CẤP

2.1 Phân cấp

2.1.7 được sửa đổi như sau:

2.1.7 Kết cấu thân tàu và thiết bị

1 Đối với các tàu dự định chở hàng lỏng trong các két liền vỏ và thỏa mãn các yêu cầu thích hợp của Chương 27 Phần 2A hoặc Chương 22 Phần 2B, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở hàng lỏng. Các tàu đó dự định chở hàng lỏng dễ cháy (trừ các hàng lỏng nêu ở -2 và -3 dưới đây) và thỏa mãn các yêu cầu thích hợp nêu ở Phần 3, Phần 4 và Phần 5 của Quy chuẩn thì ký hiệu phân cấp sẽ được bổ sung dấu hiệu tương ứng với điểm chớp cháy của hàng như sau:

(1) Đối với tàu dự định chở hàng lỏng không phải là dầu, có điểm chớp cháy nhỏ hơn hoặc bằng 60oC, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở hàng lỏng có điểm chớp cháy nhỏ hơn hoặc bằng 60oC (viết tắt là TFLB).

(2) Đối với tàu dự định chở hàng lỏng không phải là dầu, có điểm chớp cháy trên 60oC, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở hàng lỏng có điểm chớp cháy trên 60oC (viết tắt là TFLA).

(3) Đối với tàu dự định chở dầu có điểm chớp cháy nhỏ hơn hoặc bằng 60oC, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở dầu có điểm chớp cháy nhỏ hơn hoặc bằng 60oC (viết tắt là TOB).

(4) Đối với tàu dự định chở dầu có điểm chớp cháy trên 60oC, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở dầu có điểm chớp cháy trên 60oC (viết tắt là TOA).

2 Bất kể các quy định ở -1 trên, đối với các tàu chở xô hóa chất nguy hiểm, phù hợp với các yêu cầu ở Phần 8E của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu sau:

(1) Đối với các tàu loại I: Tàu chở hóa chất loại I (viết tắt là CT I);

(2) Đối với các tàu loại II: Tàu chở hóa chất loại II (viết tắt là CT II);

(3) Đối với các tàu loại III: Tàu chở hóa chất loại III (viết tắt là CT III);

(4) Đối với các tàu phù hợp với cả tàu loại II và loại III, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở hóa chất loại II và III (viết tắt là CT II & III).

3 Đối với các tàu chở xô khí hóa lỏng, phù hợp với các yêu cầu ở Phần 8D của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu sau:

(1) Đối với tàu loại 1G: Tàu chở khí hóa lỏng loại 1G (viết tắt là LGC 1G);

(2) Đối với tàu loại 2G: Tàu chở khí hóa lỏng loại 2G (viết tắt là LGC 2G);

(3) Đối với tàu loại 2PG: Tàu chở khí hóa lỏng loại 2PG (viết tắt là LGC 2PG);

(4) Đối với tàu loại 3G: Tàu chở khí hóa lỏng loại 3G (viết tắt là LGC 3G).

4 Đối với tàu dự định chở hàng lỏng trong các két độc lập (khác với -2 hoặc -3 trên), ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở két (viết tắt là TC). Trong trường hợp này, có thể bổ sung dấu hiệu tương ứng với loại hàng được chở như đã nêu ở -1 trên.

5 Đối với các tàu dự định chở quặng hoặc hàng tương tự có khối lượng riêng cao tương đương, thông thường có hai vách dọc kín nước và đáy đôi kéo suốt vùng xếp hàng và phù hợp với các yêu cầu của Chương 28 Phần 2A, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở quặng (viết tắt là OC).

6 Đối với các tàu dự định chở xô hàng khô (hàng khô ở dạng rời), thông thường có boong đơn, đáy đôi, có các két hông và két đỉnh mạn trong vùng xếp hàng và phù hợp với các yêu cầu của Chương 29 Phần 2A, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở hàng rời (viết tắt là BC). Bất kể quy định trên, đối với các tàu được nêu ở 29.1.2-1 Phần 2A, ký hiệu phân cấp được bổ sung dấu hiệu thích hợp tương ứng với kiểu tàu như nêu ở 29.1.2-1 Phần 2A như dưới đây. Đối với các tàu không có quy định xếp/dỡ hàng tại nhiều cảng, ký hiệu phân cấp được bổ sung dấu hiệu “Không xếp/dỡ hàng tại nhiều cảng” (viết tắt là NO MP) kèm theo các dấu hiệu sau:

(1) Đối với các tàu chở hàng rời loại A: Tàu chở hàng rời loại A (viết tắt là BC-A);

(2) Đối với các tàu chở hàng rời loại B: Tàu chở hàng rời loại B (viết tắt là BC-B);

(3) Đối với các tàu chở hàng rời loại C: Tàu chở hàng rời loại C (viết tắt là BC-C).

7 Đối với các tàu chở hàng rời như định nghĩa ở 29.10.1-2(1) Phần 2A của Quy chuẩn và phù hợp với các yêu cầu ở 32.2 Phần 2A; 13.5.10 và 13.8.5 Phần 3 và 3.2.6 Phần 10 của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu sau: BC-XII. Đối với các tàu có dấu hiệu BC-XII thỏa mãn các yêu cầu ở -6 trên thì bổ sung cả các dấu hiệu nêu ở -6, ví dụ: * VRH (BC-A, BC-XII).

8 Đối với các tàu dự định chở công-te-nơ, thông thường có đáy đôi trong vùng xếp hàng và phù hợp với Chương 30 Phần 2A, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở công-te-nơ (viết tắt là CNC).

9 Đối với các tàu có khoang hàng không được phân chia bình thường và thường kéo dài đến phần lớn chiều dài tàu hoặc toàn bộ chiều dài tàu mà trong đó hàng hóa có thể được xếp/dỡ theo phương ngang và phù hợp với các yêu cầu liên quan của Quy chuẩn này, ký hiệu phân cấp được bổ sung dấu hiệu sau: RORO.

10 Đối với các tàu hoạt động chuyên dụng như nạo vét, nâng các hàng nặng, chữa cháy, cung cấp cho các công trình ngoài biển, kéo v.v... phù hợp với các yêu cầu của Phần 8B, ký hiệu phân cấp được bổ sung dấu hiệu thích hợp phù hợp với quy định ở Phần 8B.

11 Đối với những kết cấu được bố trí ở một khu vực biển trong một thời gian dài, hoặc nửa cố định, phù hợp với các yêu cầu của Phần 8H, ký hiệu phân cấp được bổ sung dấu hiệu thích hợp phù hợp với quy định ở Phần 8H.

12 Đối với các tàu có công dụng đặc biệt (như định nghĩa ở 1.2.10 Phần 1A), ký hiệu phân cấp được bổ sung dấu hiệu: SPS xxx (trong đó xxx biểu thị tổng số người trên tàu, bao gồm thuyền viên, người đặc biệt và hành khách (hành khách không được quá 12 người)).

13 Đối với các tàu có công dụng đặc biệt thỏa mãn các yêu cầu của Bộ luật về an toàn đối với các tàu có công dụng đặc biệt của IMO (Code of Safety for Special Purpose Ships), ký hiệu phân cấp được bổ sung dấu hiệu: SPSC xxx (trong đó xxx biểu thị tổng số người trên tàu, bao gồm thuyền viên, người đặc biệt và hành khách (hành khách không được quá 12 người).

14 Đối với các tàu cao tốc thỏa mãn các yêu cầu của Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu biển cao tốc (QCVN 54:2015/BGTVT), ký hiệu phân cấp được bổ sung dấu hiệu phù hợp với QCVN 54:2015/BGTVT.

15 Đối với các cấu trúc nổi, dự định chở hàng trong các khoang hàng, trên boong và/hoặc trong các két liền vỏ, không có thiết bị đẩy cơ khí và phù hợp với các yêu cầu của Phần 8A của Quy chuẩn, ký hiệu cấp được bổ sung dấu hiệu sau: Sà lan (viết tắt là B).

Tùy thuộc vào kết cấu thân vỏ và loại hàng hóa chuyên chở, ký hiệu phân cấp còn được bổ sung các dấu hiệu sau:

(1) Đối với sà lan kiểu pông tông dự định chỉ chở hàng trên boong: Sà lan pông tông (viết tắt là BP);

(2) Đối với sà lan dự định chở hàng lỏng trong các két liền vỏ: Sà lan chở hàng lỏng (viết tắt là BT);

(3) Đối với sà lan chở xô khí hóa lỏng, phù hợp với các quy định của Phần 8D: Sà lan chở khí hóa lỏng (viết tắt là BLGC).

16 Đối với các tàu lặn phù hợp với các yêu cầu của Phần 8C, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu lặn (viết tắt là SBM). Trong trường hợp này, các điều kiện về thiết kế như chiều sâu lặn lớn nhất phải được bổ sung vào dấu hiệu phân cấp.

17 Đối với các tàu trang bị hệ thống hỗ trợ lặn (các tàu mẹ/tàu hỗ trợ) phù hợp với các yêu cầu của Phần 8C, ký hiệu phân cấp được bổ sung dấu hiệu sau: Được trang bị hệ thống hỗ trợ tàu lặn (viết tắt là EQ SS SMB).

18 Đối với các tàu được trang bị để chở hàng nguy hiểm và phù hợp với yêu cầu của Chương 19 Phần 5, 4.10 Phần 4 của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu sau: Được trang bị để chở hàng nguy hiểm (viết tắt là EQ C DG).

19 Đối với các tàu được trang bị để chở xe có động cơ (ô tô) có nhiên liệu trong két để tự chạy phù hợp với yêu cầu của Chương 20 Phần 5, 4.8.1 Phần 4 của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu sau: Được trang bị để chở ô tô (viết tắt là EQ C V).

20 Đối với các tàu được trang bị để chở than phù hợp với các yêu cầu 29.7.5 Phần 2A, 4.9 Phần 4 của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu sau: Được trang bị để chở than (viết tắt là EQ C C).

21 Đối với các tàu được trang bị để chở gỗ súc phù hợp với các yêu cầu ở 1.1.3-2 Phần 2A, 3.3 Phần 10 của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu sau: Được trang bị để chở gỗ súc (viết tắt là EQ C LB).

22 Đối với các tàu được gia cường để xếp/dỡ hàng bằng gầu ngoạm, được Đăng kiểm cho là thích hợp, phù hợp với yêu cầu ở 29.10.5-2(1)(a) Phần 2A của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu sau: Gàu ngoạm.

23 Đối với các tàu tuân theo các yêu cầu ở -6 nhưng không thỏa mãn hoàn toàn là tàu chở hàng rời thông thường như nêu ở 29.1.1-3 Phần 2A của Quy chuẩn và dự định đăng ký như tàu chở hàng rời, ký hiệu phân cấp được bổ sung dấu hiệu sau: Tàu chở hàng rời sửa đổi (viết tắt là BCM). Trong trường hợp này, các đặc trưng kết cấu của tàu phải được đưa thêm vào dấu hiệu phân cấp.

24 Đối với các tàu thỏa mãn các yêu cầu ở 23.2.2 Phần 2A, 20.4.2 Phần 2B, ký hiệu phân cấp được bổ sung dấu hiệu: PSPC-WBT.

25 Đối với các tàu thỏa mãn các yêu cầu ở Phần 13, ký hiệu phân cấp được bổ sung dấu hiệu sau: ACCOM.

26 Đối với các tàu thỏa mãn các yêu cầu ở 23.2.3 Phần 2A, 20.4.3 Phần 2B, ký hiệu phân cấp được bổ sung dấu hiệu thích hợp tương ứng với cách bảo vệ chống ăn mòn như sau:

(1) Nếu việc sơn phủ phù hợp với Nghị quyết MSC. 288(87) của IMO: PSPC-COT;

(2) Nếu bảo vệ chống ăn mòn bằng thép không gỉ phù hợp với Nghị quyết MSC. 289(87) của IMO: PSCRS-COT;

(3) Nếu việc sơn phủ phù hợp với Nghị quyết MSC. 288(87) của IMO và bảo vệ chống ăn mòn bằng thép không gỉ phù hợp với Nghị quyết MSC. 289(87) của IMO: PSPC/PSCRS-COT.

27 Đối với các tàu dự định chở hàng có độ ẩm vượt quá giới hạn độ ẩm có thể vận chuyển, phù hợp với các yêu cầu ở 1.1.3-5 Phần 2A, 1.1.3-2 Phần 2B, ký hiệu phân cấp được bổ sung dấu hiệu: Tàu hàng có kết cấu đặc biệt (viết tắt là SCCS).

28 Đối với các tàu có hai thân hoặc ba thân thỏa mãn các yêu cầu thích hợp trong Quy chuẩn này và các yêu cầu liên quan đối với kết cấu tàu hai thân, ba thân trong Phần 2 Mục II của QCVN 54:2015/BGTVT, ký hiệu phân cấp được bổ sung dấu hiệu: Hai thân (viết tắt là CAT) (hoặc Ba thân, viết tắt là TRI) vào sau dấu hiệu vật liệu kết cấu chính thân tàu nêu ở 2.1.5.

29 Đối với các tàu thỏa mãn các quy định ở Phần 8F, ký hiệu phân cấp được bổ sung dấu hiệu: Tàu khách (viết tắt là PS). Đối với các tàu này mà có các khoang hàng để chở hàng tổng hợp, ký hiệu phân cấp được bổ sung dấu hiệu: Tàu khách/hàng tổng hợp (viết tắt là PS/GS). Đối với các tàu này mà thỏa mãn các quy định ở -9 trên, ký hiệu phân cấp được bổ sung dấu hiệu: Tàu khách/RORO (viết tắt là PS/RORO).

30 Đối với các tàu áp dụng các quy định của QCVN 80:2014/BGTVT, ký hiệu phân cấp được bổ sung dấu hiệu: NC.

31 Đối với các tàu chở ô tô như được định nghĩa ở 3.2.54 Phần 5 của Quy chuẩn, được trang bị để chở ô tô có động cơ sử dụng khí tự nhiên nén trong két của chúng để tự chạy, phù hợp với các quy định ở Chương 20A Phần 5 và 4.8.2 Phần 4 của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu: Được trang bị để chở ô tô chạy bằng khí tự nhiên nén (viết tắt là EQ C CNGPMV).

32 Đối với các tàu chở ô tô như được định nghĩa ở 3.2.54 Phần 5 của Quy chuẩn, được trang bị để chở ô tô có động cơ sử dụng khí hydrô nén trong két của chúng để tự chạy, phù hợp với các quy định ở Chương 20A Phần 5 và 4.8.3 Phần 4 của Quy chuẩn, ký hiệu phân cấp được bổ sung dấu hiệu: Được trang bị để chở ô tô chạy bằng khí hydrô nén (viết tắt là EQ C CHPMV).

33 Đối với các tàu tự dỡ hàng (Self-unloading) được định nghĩa ở 1.2.65, ký hiệu phân cấp được bổ sung dấu hiệu: Tự dỡ hàng (viết tắt là SUL).

34 Đối với các tàu thỏa mãn các yêu cầu ở Phần 8I, ký hiệu phân cấp được bổ sung dấu hiệu: Được trang bị để sử dụng nhiên liệu có điểm chớp cháy thấp (viết tắt là EQ U LFF). Trong trường hợp này, chi tiết về nhiên liệu sử dụng phải được mô tả trong Giấy chứng nhận phân cấp của tàu.

35 Đối với các tàu có các đặc điểm riêng về công dụng, kết cấu và loại hàng chuyên chở, chưa được quy định như nêu trên, dấu hiệu bổ sung phù hợp sẽ được Đăng kiểm xem xét để bổ sung vào ký hiệu phân cấp.

2.1.9 được sửa đổi như sau:

2.1.9 Dấu hiệu kiểm tra đặc biệt

1 Đối với các tàu dầu định nghĩa ở 1.2.5-1, các tàu chở xô hóa chất nguy hiểm định nghĩa ở 1.2.7, các tàu chở hàng rời định nghĩa ở 1.2.9-1 và các tàu tự dỡ hàng như định nghĩa 1.2.65, phải áp dụng chương trình kiểm tra nâng cao trong các đợt kiểm tra duy trì cấp theo các quy định thích hợp trong Phần 1B của Quy chuẩn này, ký hiệu phân cấp được bổ sung dấu hiệu sau: ESP.

2 Đối với các tàu thỏa mãn để kiểm tra phần chìm thân tàu dưới nước phù hợp với các yêu cầu ở 6.1.2 Phần 1B, ký hiệu phân cấp được bổ sung dấu hiệu sau: IWS.

3 Dấu hiệu “Hệ thống giám sát trạng thái trục chân vịt” (viết tắt là PSCM) được bổ sung vào sau ký hiệu phân cấp đối với các tàu mà việc kiểm tra hệ trục chân vịt được thực hiện dựa vào hệ thống bảo dưỡng phòng ngừa được thực hiện phù hợp với các quy định ở 8.1.3-1(1) Phần 1B.

4 Dấu hiệu “Hệ thống giám sát trạng thái trục chân vịt - A” (viết tắt là PSCM-A) được bổ sung vào sau ký hiệu phân cấp đối với các tàu mà việc kiểm tra hệ trục chân vịt được thực hiện dựa vào hệ thống bảo dưỡng phòng ngừa được thực hiện phù hợp với các quy định ở 8.1.3-1(2) Phần 1B.

5 Dấu hiệu “Kiểm tra trục chân vịt lựa chọn - Dầu” (Alternative Propeller Shaft Survey - Oil) (viết tắt là APSS-O) được bổ sung vào sau ký hiệu phân cấp đối với các tàu có ổ đỡ trong ống bao trục bôi trơn bằng dầu (trừ các tàu có dấu hiệu “PSCM” hoặc “PSCM-A”) mà việc kiểm tra hệ trục chân vịt sử dụng phương pháp kiểm tra lựa chọn khác nêu ở 1.1.3-1(6)(h) Phần 1B của Quy chuẩn.

6 Dấu hiệu “Kiểm tra trục chân vịt lựa chọn - Nước” (Alternative Propeller Shaft Survey - Water) (viết tắt là APSS-W) được bổ sung vào sau ký hiệu phân cấp đối với các tàu có ổ đỡ trong ống bao trục bôi trơn bằng nước ngọt (trừ các tàu có dấu hiệu “PSCM” hoặc “PSCM-A”) mà việc kiểm tra hệ trục chân vịt sử dụng phương pháp kiểm tra lựa chọn khác nêu ở 1.1.3-1(6)(h) Phần 1B của Quy chuẩn.

7 Dấu hiệu "thời hạn lên đà kéo dài" (Extended Drydock) (viết tắt là EDD) được bổ sung vào sau ký hiệu phân cấp đối với các tàu mà kiểm tra dưới nước được thực hiện liên tiếp thay cho kiểm tra trên đà phù hợp với các yêu cầu ở 6.1.2-2 Phần 1B.



PHẦN 1B QUY ĐỊNH CHUNG VỀ KIỂM TRA

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.1 Kiểm tra

1.1.3-1(6) được sửa đổi như sau:

1.1.3 Thời hạn kiểm tra duy trì cấp tàu

1 Kiểm tra chu kỳ phải được tiến hành phù hợp với các yêu cầu được đưa ra từ (1) đến (6) sau đây:

(6) Kiểm tra trục chân vịt và trục trong ống bao trục

Kiểm tra thông thường trục chân vịt và trục trong ống bao trục phải được tiến hành theo quy định từ (a) đến (k) sau đây:

(a) Kiểm tra thông thường trục chân vịt loại 1 hoặc trục trong ống bao trục loại 1 (sau đây trong Chương này gọi là trục loại 1) phải được tiến hành trong khoảng thời gian 5 năm tính từ ngày hoàn thành kiểm tra phân cấp hoặc kiểm tra thông thường trục chân vịt trước đó (ngày đến hạn kiểm tra).

(b) Bất kể quy định ở (a) trên, kiểm tra thông thường trục chân vịt có lắp ổ đỡ trong ống bao trục được bôi trơn bằng dầu phải tuân theo các quy định từ (i) đến (iv) sau:

(i) Kiểm tra thông thường trục chân vịt loại 1B có thể được hoãn không quá 3 năm tính từ ngày hoàn thành kiểm tra từng phần nếu kiểm tra từng phần nêu ở 8.1.2-1 được thực hiện vào thời gian nêu ở (a) trên. Ngoài ra, nếu kiểm tra xác nhận được thực hiện trong phạm vi 3 năm tính từ ngày hoàn thành kiểm tra từng phần nêu trên và đảm bảo được rằng, việc bảo dưỡng đã được thực hiện tốt kể từ khi kiểm tra từng phần đó, kiểm tra thông thường có thể được hoãn không quá 2 năm tính từ ngày kiểm tra xác nhận nêu trên.

(ii) Kiểm tra thông thường trục chân vịt loại 1C có thể được hoãn không quá 5 năm tính từ ngày hoàn thành kiểm tra từng phần nếu kiểm tra từng phần nêu ở 8.1.2-2 được thực hiện vào thời gian nêu ở (a) trên.

(iii) Kiểm tra xác nhận nêu ở (i) trên phải đảm bảo rằng ít nhất các nội dung nêu ở 1) đến 3) được giám sát và ghi lại, và các tình trạng về bôi trơn của hệ trục được duy trì tốt dựa trên các thông số được giám sát đó. Trong trường hợp này, việc giám sát và ghi phải được thực hiện cho đến đợt kiểm tra thông thường lần tiếp theo.

1) Lấy mẫu và phân tích dầu bôi trơn được thực hiện thường xuyên vào các khoảng thời gian không vượt quá 6 tháng (một đợt phân tích phải bao gồm hàm lượng nước, hàm lượng clorua, hàm lượng kim loại trục, hàm lượng hạt kim loại ổ đỡ và mức độ ô xy hóa dầu)

2) Tốc độ tiêu thụ dầu

3) Nhiệt độ ổ đỡ

(iv) Tiêu chuẩn đối với các thông số được giám sát nêu ở (iii) trên được quy định như sau:

1) Phân tích dầu: - Các hạng mục và phương pháp phân tích

Có thể áp dụng các giá trị ở Bảng 1B/1.1 sau. Tuy nhiên, có thể sử dụng các hạng mục và phương pháp phân tích khác nếu được Đăng kiểm thấy phù hợp.

2) Tốc độ tiêu thụ dầu bôi trơn

Nhỏ hơn hoặc bằng 2 lít/ngày

3) Nhiệt độ ở ổ đỡ phía sau trong ống bao

Nhỏ hơn hoặc bằng 55oC

4) Độ sụt đối với ổ đỡ bôi trơn bằng dầu

Nhỏ hơn hoặc bằng 0,3 mm

Bảng 1B/1.1 Giá trị tiêu chuẩn

Hạng mục phân tích

Giá trị lớn nhất

Phương pháp phân tích

Fe (phần triệu)

50

ICP (SOAP)

Sn (phần triệu)

20

ICP (SOAP)

Pb (phần triệu)

20

ICP (SOAP)

Na (phần triệu

80

ICP (SOAP)

Ô xy hóa I-ri-đi (IR) @5,85 µm (đơn vị/cm)

10

FT-IR

Nước phân tách (%)

1

Nhìn thấy (lắng 24 giờ)

Chú thích:

- Giá trị tiêu chuẩn

Giá trị nằm trong các giá trị lớn nhất nêu ở Bảng 1B/1.1 tính từ các giá trị của dầu mới.

- Giá trị báo động

Giá trị nhỏ hơn 2 lần giá trị tiêu chuẩn (nếu thông số bất kỳ vượt quá giá trị báo động, dầu thử phải được lấy mẫu lại và phân tích lại đối với tất cả các hạng mục phải được thực hiện ngay).

(c) Bất kể quy định ở (a) trên, trục chân vịt loại 1 áp dụng hệ thống bảo dưỡng phòng ngừa phù hợp với các yêu cầu ở 8.1.3, không cần phải rút trục ra trong đợt kiểm tra thông thường. Các trục phải được rút ra để kiểm tra vào lúc được yêu cầu dựa trên cơ sở kết quả bảo dưỡng phòng ngừa.

(d) Kiểm tra thông thường trục chân vịt loại 2 và trục trong ống bao trục loại 2 (sau đây trong Chương này gọi là trục loại 2) phải được tiến hành như quy định ở (i) và (ii) dưới đây:

(i) Kiểm tra được tiến hành đồng thời với đợt kiểm tra định kỳ;

(ii) Kiểm tra được tiến hành trong vòng 36 tháng tính từ ngày hoàn thành kiểm tra phân cấp hoặc kiểm tra thông thường hệ trục trước đó (ngày đến hạn kiểm tra).

Tuy nhiên, nếu như phần kết cấu của trục ở trong ổ đỡ trong ống bao trục tương ứng với các trục loại 1 và kết cấu của trục giữa ống bao trục và giá đỡ trục tương ứng với trục loại 2, thì trục có thể được kiểm tra trong khoảng thời gian được đưa ra ở (a), với điều kiện là đã thực hiện việc kiểm tra từng phần tương ứng với trục loại 2 đúng theo thời gian được đưa ra ở (i) và (ii) nói trên.

(e) Khi áp dụng yêu cầu ở (a) và (d) trên, đối với kiểm tra thông thường được hoàn thành trong phạm vi 3 tháng trước ngày đến hạn kiểm tra, ngày đến hạn kiểm tra sẽ được coi là ngày hoàn thành kiểm tra này.

(f) Khi áp dụng áp dụng yêu cầu ở (b) trên, kiểm tra từng phần được hoàn thành trong phạm vi 1 tháng trước ngày đến hạn kiểm tra, ngày đến hạn kiểm tra sẽ được coi là ngày hoàn thành kiểm tra này.

(g) Đối với trục không then được bôi trơn ổ đỡ bằng nước, hai lần liên tiếp tháo trục và kiểm tra phần côn bằng kiểm tra không phá hủy không được vượt quá 15 năm. Kiểm tra không phá hủy ở đây thông thường là kiểm tra bằng bột từ tính.

(h) Bất kể yêu cầu ở (a) đến (g) trên, kiểm tra thông thường trục chân vịt và trục trong ống bao của các tàu có dấu hiệu phân cấp “APSS-O” hoặc “APSS-W” phải được thực hiện theo hướng dẫn của Đăng kiểm.

(i) Thời hạn kiểm tra (ngày đến hạn kiểm tra) của kiểm tra thông thường trục chân vịt loại 1 và trục trong ống bao loại 1 có thể được kéo dài nếu thực hiện kiểm tra bất thường phù hợp với (i) đến (iv) dưới đây:

(i) Đối với các ổ đỡ bôi trơn bằng dầu, phải thực hiện theo 1) đến 3) dưới đây:

1) Ngày đến hạn kiểm tra có thể kéo dài đến 1 năm trong trường hợp mà sau khi kiểm tra như nêu ở a) đến h) dưới đây, cho thấy các chi tiết được kiểm tra có tình trạng tốt. Trong trường hợp này, có thể chỉ được gia hạn thêm một “kéo dài thêm 1 năm”.

a) Kiểm tra xác nhận không có sửa chữa nào được báo cáo về mài hoặc hàn trục và/hoặc chân vịt;

b) Khẳng định từ máy trưởng là hệ trục có tình trạng hoạt động tốt.

c) Kiểm tra bằng mắt tất cả các phần của hệ trục có thể tiếp cận được;

d) Soát xét lại các báo cáo kiểm tra trước đây về độ sụt và/hoặc khe hở giữa trục và ổ đỡ;

e) Kiểm tra các báo cáo bảo dưỡng của thiết bị làm kín ống bao trục;

f) Kiểm tra đảm bảo rằng máy chính không bị vận hành trong vùng vòng quay cấm do dao động xoắn;

g) Kiểm tra khẳng định chân vịt không bị hư hỏng dẫn đến mất cân bằng;

h) Thực hiện các kiểm tra nêu ở hạng mục 12 và 13 trong Bảng 1B/8.1.

2) Ngày đến hạn kiểm tra có thể được kéo dài đến 3 tháng trong các trường hợp mà sau khi kiểm tra như nêu ở a) đến b) dưới đây, cho thấy các chi tiết được kiểm tra có tình trạng tốt:

a) Kiểm tra và kiểm tra lại như nêu ở (i)1)a) đến (i)1)d) và (i)1)f), (i)1)h);

b) Kiểm tra khẳng định hiệu quả của thiết bị làm kín bên trong.

3) Các nội dung kiểm tra như nêu ở 1) và 2) trên có thể được thực hiện liên tiếp, tuy nhiên, ngày đến hạn kiểm tra có thể chỉ được gia hạn tối đa đến 1 năm.

(ii) Đối với các ổ đỡ bôi trơn bằng nước ngọt, phải áp dụng các yêu cầu ở 1) đến 4) dưới đây:

1) Ngày đến hạn kiểm tra có thể được kéo dài đến 1 năm trong các trường hợp mà sau khi kiểm tra như nêu ở a) đến e) dưới đây, cho thấy các chi tiết được kiểm tra có tình trạng tốt. Trong trường hợp này, có thể chỉ được gia hạn thêm một “kéo dài thêm 1 năm”.

a) Soát xét lại như nêu ở (i)1)d) trên;

b) Soát xét lại các báo cáo khai thác, các số liệu được ghi lại thường xuyên về các điều kiện khai thác của trục, có thể bao gồm lưu lượng nước, nhiệt độ nước, độ muối, pH, nước pha chế và áp suất nước;

c) Soát xét lại các báo cáo thử của các đợt thử mẫu nước được thực hiện phù hợp với i) đến v) dưới đây để đảm bảo rằng các kết quả thử phù hợp với các tiêu chuẩn của thông số được xác định bởi việc quản lý tàu dựa trên các tiêu chuẩn tham khảo ở v) dưới đây và kinh nghiệm, kiến thức quản lý đó. Sau khi soát xét lại, phải thực hiện thử mẫu nước phù hợp với ii) đến v) với sự có mặt của đăng kiểm viên.

i) Thử mẫu nước ngọt phải được thực hiện vào các khoảng thời gian đều đặn, về nguyên tắc không được quá 6 tháng.

ii) Thử mẫu nước ngọt phải bao gồm các tham số, hàm lượng clorua, giá trị pH, các hạt vật liệu bạc hoặc thành phần khác (chỉ đối với các phân tích trong phòng thí nghiệm, không yêu cầu đối với các thử nghiệm yêu cầu có mặt đăng kiểm viên)

iii) Việc lấy mẫu thử phải được thực hiện phù hợp với các yêu cầu sau:

● Các mẫu thử phải được lấy trong điều kiện hoạt động (nghĩa là trục quay và hệ thống ở nhiệt độ khai thác) và phải là đặc trưng của nước tuần hoàn trong ống bao trục.

● Các mẫu phải được lấy từ cùng vị trí thích hợp đã định trước (trước bầu lọc, nếu có) trong hệ thống.

● Các mẫu phải được thu gom dưới sự giám sát trực tiếp của máy trưởng, trừ trường hợp lấy mẫu có sự có mặt của đăng kiểm viên.

iv) Các kết quả phân tích phải được lưu giữ trên tàu và sẵn có cho đăng kiểm viên.

v) Mức của nước bổ sung trong hệ thống phải được kiểm tra.

d) Các kiểm tra nêu ở (i)1)a) đến c) và g), h) nêu trên.

e) Kiểm tra xác định hiệu quả của thiết bị làm kín bên trong.

2) Ngày đến hạn kiểm tra có thể được kéo dài đến 3 tháng trong các trường hợp mà sau khi kiểm tra như nêu ở a) đến b) dưới đây, cho thấy các chi tiết được kiểm tra có tình trạng tốt:

a) Các kiểm tra như nêu ở 1)a) đến d) trên

b) Kiểm tra xác định hiệu quả của thiết bị làm kín bên trong.

3) Các kiểm tra nêu ở 1) và 2) trên có thể được thực hiện liên tiếp, tuy nhiên, ngày đến hạn kiểm tra có thể chỉ được gia hạn tối đa đến 1 năm.

4) Tiêu chuẩn tham khảo đối với các chỉ tiêu của tham số nêu ở 1)c) trên như đưa ra dưới đây:

a) Hàm lượng Clo-rua và Na-tri (giới hạn trên)

i) Hàm lượng Clo-rua: 60 ppm

ii) Hàm lượng Na-tri: 70 ppm

b) Giá trị PH

Các giới hạn dưới xác định dựa trên các đặc tính của chất chống ăn mòn được sử dụng, nhưng không được nhỏ hơn 11

c) Các hạt của ổ đỡ hoặc các hạt khác

i) Hàm lượng kim loại (các giới hạn trên)

Sắt (Fe): 25 ppm

Crôm (Cr): 5 ppm

Ni-ken (Ni): 5ppm

Đồng (Cu): 40 ppm

Silicon (Si): 30 ppm

ii) Các hạt ổ đỡ (hàm lượng các hạt phi kim loại)

Không có keo polimer tìm thấy bằng tinh lọc và hoặc soi hiển vi.

(iii) Đối với các ổ đỡ bôi trơn bằng nước, phải áp dụng các quy định ở 1) đến 3) dưới đây:

1) Ngày đến hạn kiểm tra có thể được kéo dài đến 1 năm trong các trường hợp mà sau khi kiểm tra như nêu ở a) đến h) dưới đây, cho thấy các chi tiết được kiểm tra có tình trạng tốt.

a) Soát xét lại các báo cáo trước đây về khe hở giữa trục và ổ đỡ;

b) Khẳng định từ máy trưởng rằng hệ trục có tình trạng làm việc tốt sau khi thực hiện kiểm tra bao gồm i) và ii) dưới đây:

i) Soát xét lại các báo cáo khai thác, các số liệu được ghi lại thường xuyên về các điều kiện khai thác của trục; và

ii) Kiểm tra xác nhận không có sửa chữa nào được báo cáo về mài hoặc hàn trục và/hoặc chân vịt.

c) Kiểm tra bằng mắt tất cả các phần của hệ trục có thể tiếp cận được;

d) Kiểm tra khẳng định chân vịt không bị hư hỏng dẫn đến mất cân bằng;

e) Kiểm tra và ghi lại khe hở giữa trục và ổ đỡ;

f) Kiểm tra khẳng định hiệu quả của thiết bị làm kín bên trong.

g) Kiểm tra đường ống nước bôi trơn trong các trường hợp trục có ổ đỡ trong ống bao trục bôi trơn bằng nước hoặc ổ đỡ trong ống bao trục sử dụng nước ngọt ngoài tàu; và

h) Kiểm tra đảm bảo rằng máy chính không bị vận hành trong vùng vòng quay cấm do dao động xoắn;

2) Ngày đến hạn kiểm tra có thể được kéo dài đến 3 tháng trong các trường hợp mà sau khi thực hiện các kiểm tra như nêu ở 1)a) đến d) và f) đến h) bên trên cho thấy các chi tiết được kiểm tra có tình trạng tốt.

3) Các kiểm tra nêu ở 1) và 2) trên có thể được thực hiện liên tiếp, tuy nhiên, ngày đến hạn kiểm tra có thể chỉ được gia hạn tối đa đến 1 năm.

(iv) Về nguyên tắc, kiểm tra bất thường phải được thực hiện trong phạm vi 1 tháng của ngày đến hạn kiểm tra. Nếu kiểm bất thường được thực hiện trước ngày đến hạn kiểm tra hơn 1 tháng thì thời gian kéo dài tính từ ngày hoàn thành kiểm tra bất thường.

(j) Hoãn kiểm tra thông thường trục chân vịt loại 1 và trục trong ống bao trục loại 1, được hỗ trợ bởi kiểm tra từng phần nêu ở 1.1.3-1(6)(b) trên hoặc kiểm tra bất thường nêu ở 1.1.3-1(6)(i) trên không được vượt quá các thời hạn dài nhất sau đây:

(i) 6 năm đối với các trục loại 1A;

(ii) 8 năm đối với các trục loại 1B (10 năm trong trường hợp tuân thủ các yêu cầu ở (b)(iii) trên);

(iii) 10 năm đối với các trục loại 1C;

(iv) 7 năm đối với các trục loại 1W.

(k) Đối với kiểm tra không phá hủy nêu ở 1.1.3-1(6)(g) trên, ngày đến hạn kiểm tra có thể được kéo dài đến 3 tháng trong các trường hợp mà sau khi kiểm tra bất thường bao gồm ở (i) đến (vii) dưới đây, cho thấy các chi tiết được kiểm tra có tình trạng tốt.

(i) Soát xét lại các báo cáo trước đây về khe hở giữa trục và ổ đỡ;

(ii) Khẳng định từ máy trưởng rằng hệ trục có tình trạng làm việc tốt sau khi thực hiện kiểm tra bao gồm 1) và 2) dưới đây:

1) Soát xét lại các báo cáo khai thác, các số liệu được ghi lại thường xuyên về các điều kiện khai thác của trục; và

2) Kiểm tra xác nhận không có sửa chữa nào được báo cáo về mài hoặc hàn trục và/hoặc chân vịt.

(iii) Kiểm tra bằng mắt tất cả các phần của hệ trục có thể tiếp cận được;

(iv) Kiểm tra khẳng định chân vịt không bị hư hỏng dẫn đến mất cân bằng;

(v) Kiểm tra khẳng định hiệu quả của thiết bị làm kín bên trong.

(vi) Kiểm tra đường ống nước bôi trơn trong các trường hợp trục có ổ đỡ trong ống bao trục bôi trơn bằng nước hoặc ổ đỡ trong ống bao trục sử dụng nước ngọt ngoài tàu; và

(vii) Kiểm tra đảm bảo rằng máy chính không bị vận hành trong vùng vòng quay cấm do dao động xoắn.

1.1.9 được sửa đổi như sau:

1.1.9 Thử xác nhận máy tàu

1 Khi kiểm tra định kỳ, phải thử tại đà có mặt của đăng kiểm viên để khẳng định hoạt động thỏa mãn của máy chính và máy phụ. Nếu có sửa chữa lớn đối với máy chính, máy phụ hoặc thiết bị lái thì đăng kiểm viên có thể yêu cầu thử đường dài nếu thấy cần.

2 Đối với tàu có thời hạn kiểm tra trên đà được kéo dài, khi tàu được kiểm tra trên đà, Đăng kiểm có thể yêu cầu thử tại đà (dock trial) để khẳng định hoạt động thỏa mãn của máy chính và máy phụ. Nếu có sửa chữa lớn đối với máy chính, máy phụ hoặc thiết bị lái, thì đăng kiểm viên hiện trường có thể yêu cầu thử đường dài nếu thấy cần.

1.1.10 được bổ sung như sau:

1.1.10 Tàu tự dỡ hàng

Kiểm tra đối với các tàu tự dỡ hàng phải được thực hiện phù hợp với các yêu cầu đối với tàu chở hàng rời, tùy thuộc vào cấu hình kết cấu của tàu, trừ trường hợp có quy định khác trong Phần này.

1.3 Giải thích từ ngữ

1.3.1-1(1)(a) được sửa đổi và 1.3.1-1(16) được bổ sung như sau:

1.3.1 Các thuật ngữ

1 Nếu không có các định nghĩa nào khác trong Quy chuẩn, các thuật ngữ trong Phần này được giải thích như dưới đây:

(1) “Két dằn” là két chỉ dùng để chứa nước dằn. Đối với két được dùng vừa để chở hàng vừa để chứa nước dằn, phải áp dụng các quy định (a) và (b) sau đây:

(a) Két được coi là két dằn khi phát hiện thấy có ăn mòn đáng kể trong két đó;

(b) Đối với các tàu dầu và tàu chở xô hóa chất nguy hiểm, các két được dùng để chở hàng hoặc chứa nước dằn như một phần của quy trình khai thác tàu thông thường được coi như két dằn. Các khoang hàng mà trong đó nước dằn chỉ có thể được chứa trong từng trường hợp ngoại lệ (như nêu ở 18.3 Phụ lục I của MARPOL) được coi như khoang hàng.

(2) đến (15) được giữ nguyên.

(16) Tàu sử dụng nhiên liệu có điểm chớp cháy thấp là các tàu được định nghĩa ở 1.2.64 Phần 1A.

1.4 Chuẩn bị kiểm tra và các vấn đề khác

1.4.4 được sửa đổi như sau:

1.4.4 Cách thực hiện khi có yêu cầu phải sửa chữa từ kết quả kiểm tra

1 Qua kết quả kiểm tra, nếu thấy cần thiết phải sửa chữa, đăng kiểm viên phải thông báo kết quả kiểm tra của mình cho chủ tàu (hoặc đại diện của chủ tàu). Sau khi nhận được thông báo này, chủ tàu phải tiến hành công việc sửa chữa cần thiết và kết quả sửa chữa phải được đăng kiểm viên kiểm tra xác nhận.

2 Mọi hư hỏng do mức độ hao mòn vượt quá các giá trị cho phép (bao gồm cả cong vênh, bị rãnh, tách rời hoặc gẫy) hoặc các diện tích hao mòn lớn vượt quá các giá trị cho phép gây ảnh hưởng hoặc sẽ ảnh hưởng đến tính nguyên vẹn thời tiết, kín nước và kết cấu của tàu thì phải được sửa chữa nhanh và kỹ lưỡng. Tuy nhiên, ở những địa điểm không có đủ phương tiện sửa chữa thì có thể cho phép tàu đến thẳng nơi sửa chữa nếu được Đăng kiểm chấp nhận. Trong trường hợp này, có thể yêu cầu dỡ hàng hoặc sửa chữa tạm thời để phục vụ chuyến đi đến nơi sửa chữa.

3 Nếu kết quả kiểm tra phát hiện thấy ăn mòn hoặc khuyết tật kết cấu mà ảnh hưởng đến sự phù hợp cho hoạt động liên tục của tàu thì phải thực hiện các biện pháp khắc phục trước khi đưa tàu vào khai thác tiếp.

4 Nếu hư hỏng tìm thấy trên kết cấu được cách ly ra và có bản chất cục bộ không ảnh hưởng đến tính nguyên vẹn kết cấu của tàu (ví dụ một lỗ nhỏ ở dải boong ngang), đăng kiểm viên có thể xem xét để cho phép sửa chữa tạm thời thích hợp để khôi phục tính nguyên vẹn kín thời tiết hoặc kín nước sau khi đánh giá kết cấu xung quanh và đưa ra khuyến nghị lớn có giới hạn về thời gian cụ thể để hoàn thành việc sửa chữa toàn bộ và khôi phục lại cấp tàu.

CHƯƠNG 2 KIỂM TRA PHÂN CẤP

2.1 Kiểm tra phân cấp trong đóng mới

2.1.2 được sửa đổi như sau:

2.1.2 Các bản vẽ và hồ sơ trình duyệt

1 Nếu tàu dự định được Đăng kiểm kiểm tra phân cấp trong đóng mới thì trước khi tiến hành thi công phải trình các bản vẽ và hồ sơ sau cho Đăng kiểm duyệt. Các bản vẽ và hồ sơ có thể được Đăng kiểm xem xét để duyệt trước khi nộp đơn đề nghị phân cấp tàu phù hợp với các quy định khác của Đăng kiểm.

(1) Thân tàu

(a) Bố trí chung;

(b) Mặt cắt ngang vùng giữa tàu (bao gồm các mặt cắt ngang tại vùng khoang hàng, buồng máy và cả ở khu vực các két mạn nếu có; ký hiệu cấp tàu dự kiến, chiều chìm chở hàng thiết kế lớn nhất, nếu áp dụng các yêu cầu ở 1.1.12-1 hoặc -2 Phần 2A của Quy chuẩn thì phải ghi rõ nhiệt độ thiết kế trong bản vẽ này);

(c) Sống mũi, sống đuôi, trụ chân vịt, bánh lái (ghi rõ vật liệu và tốc độ của tàu);

(d) Kết cấu cơ bản (ghi rõ bố trí các vách kín nước, đường nước chở hàng, kích thước các mã và mặt cắt ngang của tàu tại 0,1 L và 0,2 L về hai phía mũi tàu và đuôi tàu);

(e) Tuyến hình (kể cả bản trị số tuyến hình);

(f) Các boong (chỉ rõ bố trí và kết cấu của miệng khoang hàng, xà ngang đỡ miệng khoang hàng v.v...);

(g) Đáy đơn và đáy đôi;

(h) Các vách kín nước và kín dầu (ghi rõ vị trí cao nhất của két và vị trí đỉnh của các ống tràn), các cửa kín nước, cửa mũi, cửa mạn, cửa đuôi;

(i) Các vách mút thượng tầng (ghi rõ các chi tiết của phương tiện đóng lỗ khoét trên vách);

(j) Các cơ cấu chống va đập của sóng ở phần mũi, phần đuôi tàu và các vùng lân cận;

(k) Cột chống và sống boong;

(l) Khai triển tôn vỏ (ghi rõ kích thước các tấm tôn và bố trí các lỗ thoát nước, chiều chìm ở trạng thái dằn đối với các tàu áp dụng các quy định ở 1.1.12-1 Phần 2A của Quy chuẩn);

(m) Hầm trục;

(n) Bệ đỡ của nồi hơi, động cơ, ổ đỡ chặn và các ổ đỡ của trục trung gian, đi na mô và các máy phụ quan trọng khác (ghi rõ công suất, chiều cao, trọng lượng của máy chính và bố trí các bu lông cố định);

(o) Thành quây miệng buồng máy;

(p) Lầu boong dài, nếu có;

(q) Cột, giá đỡ cột, bệ đỡ tời;

(r) Bố trí bơm (chỉ rõ dung tích của từng két nước hoặc dầu);

(s) Đối với các tàu được trang bị để chở gỗ: bản vẽ ghi rõ chiều cao gỗ chở trên boong, thiết bị xếp/chằng buộc hàng và vị trí của chúng;

(t) Kết cấu phòng chống cháy và các bản vẽ chỉ rõ hệ thống thông gió (ghi rõ loại vật liệu được sử dụng trong kết cấu thượng tầng, vách, boong, lầu boong, hầm đi lại, cầu thang, lớp phủ mặt boong v.v..., và thiết bị đóng kín các lỗ khoét và phương tiện thoát nạn);

(u) Sơ đồ đường thoát nạn bao gồm các chi tiết của chúng;

(v) Sơ đồ bố trí các trang thiết bị chữa cháy (vị trí, số lượng và kiểu của các hệ thống chữa cháy, các bình dập cháy, bơm chữa cháy, họng chữa cháy, vòi rồng, trang bị cho người chữa cháy v.v... và bố trí của hệ thống phát hiện và báo cháy). Đối với các tàu được trang bị các hệ thống khí trơ, vị trí của các hệ thống này (bố trí chung, các sơ đồ đường ống có nêu rõ vật liệu, kích thước, áp suất thiết kế của các ống, van v.v... các chi tiết của từng bộ phận và sơ đồ các thiết bị điều khiển, kể cả các thiết bị báo động, an toàn và giám sát của các hệ thống đó). Đối với các tàu được trang bị hệ thống kiểm soát chất lượng không khí, phù hợp với yêu cầu ở 20.3.1-2(3) Phần 5, vị trí và chi tiết của các hệ thống này;

(w) Sơ đồ bố trí phương tiện tiếp cận hoặc bản hướng dẫn tiếp cận kết cấu tàu, nếu áp dụng, như quy định ở Chương 24 Phần 2B và Chương 33 Phần 2A của Quy chuẩn;

(x) Tầm nhìn lầu lái:

Sơ đồ và số liệu được quy định ở 1.1.4 Phần 12 của Quy chuẩn, nếu như chiều dài toàn bộ của tàu (Lmax) bằng hoặc lớn hơn 55 m;

(y) Các hệ thống thông hơi của tàu dầu:

(i) Bố trí chung của hệ thống hút khô và hệ thống thông gió của buồng bơm dầu hàng;

(ii) Bố trí chung của các hệ thống thông hơi đối với hơi dầu hàng v.v...;

(z) Bản vẽ chỉ rõ vị trí số nhận dạng của tàu như quy định ở 1.1.24 Phần 2A hoặc 1.3.10 Phần 2B của Quy chuẩn;

(zi) Bản vẽ bố trí thiết bị kéo và chằng buộc theo quy định ở 21.3 Phần 2B và 25.2.2 Phần 2A của Quy chuẩn;

(zii) Sơ đồ chỉ rõ vị trí, kích thước và các chi tiết của thiết bị tạo thành tính nguyên vẹn kín thời tiết và kín nước của tàu, kể cả đường ống;

(ziii) Bố trí phương tiện lên, xuống tàu như quy định ở 21.8 Phần 2A và 19.8 Phần 2B của Quy chuẩn;

(ziv) Đối với các tàu áp dụng các quy định của Quy chuẩn kỹ thuật quốc gia về kiểm soát tiếng ồn trên tàu biển (QCVN 80:2014/BGTVT), các bản vẽ và tài liệu nêu ở 1.1.1 Mục II của QCVN 80:2014/BGTVT.

(2) Hệ thống máy tàu và trang bị điện

(a) Bố trí chung buồng máy, sơ đồ hệ thống thông tin liên lạc trong tàu (kể cả sơ đồ hệ thống báo động cho sĩ quan máy);

(b) Máy chính và máy phụ (kể cả các trang bị đi kèm theo máy):

Bản vẽ và các số liệu có liên quan đến loại động cơ quy định ở 2.1.3, 3.1.2 và 4.1.2 Phần 3 của Quy chuẩn liên quan đến loại động cơ và các tài liệu về đặc tính của cửa lưới nghiêng (louver) thông gió buồng máy phát sự cố và thiết bị đóng của thiết bị thông gió lắp cho buồng (nếu chúng là loại vận hành cơ giới);

(c) Thiết bị truyền công suất, hệ trục và chân vịt:

Bản vẽ và số liệu quy định ở 5.1.2, 6.1.2, 7.1.2 và 8.1.2 Phần 3 của Quy chuẩn;

(d) Nồi hơi, thiết bị đốt chất thải và bình chịu áp lực:

Bản vẽ và số liệu quy định ở 9.1.3, 9.13.2 và 10.1.4 Phần 3 của Quy chuẩn;

(e) Máy phụ và đường ống:

Bản vẽ và số liệu quy định ở 13.1.2, 14.1.2 và 17.1.2 Phần 3 của Quy chuẩn;

(f) Thiết bị lái:

Bản vẽ và số liệu quy định ở 15.1.3 Phần 3 của Quy chuẩn;

(g) Điều khiển tự động và từ xa:

Bản vẽ và số liệu quy định ở 18.1.3 Phần 3 của Quy chuẩn;

(h) Phụ tùng dự trữ:

Bản kê phụ tùng dự trữ được quy định ở Chương 19 Phần 3 của Quy chuẩn;

(i) Trang bị điện:

Bản vẽ và số liệu được quy định ở 1.1.6 Phần 4 của Quy chuẩn.

(3) Các tàu chở xô khí hóa lỏng:

(a) Số liệu kỹ thuật chế tạo các khoang hàng, lớp cách nhiệt và vách chắn thứ cấp (bao gồm quy trình hàn, quy trình kiểm tra, thử nghiệm mối hàn và các khoang hàng, tính chất của vật liệu cách nhiệt, vách chắn thứ cấp, tài liệu hướng dẫn gia công và tiêu chuẩn làm việc của chúng);

(b) Các chi tiết của kết cấu khoang hàng;

(c) Bố trí phụ kiện của các khoang hàng (kể cả các chi tiết lắp đặt trong các khoang);

(d) Các chi tiết của giá đỡ khoang hàng, các lỗ khoét trên boong để khoang hàng nhô lên mặt boong và các thiết bị làm kín lỗ khoét đó;

(e) Chi tiết của vách ngăn ngoài;

(f) Số liệu kỹ thuật và tiêu chuẩn của vật liệu (kể cả cách nhiệt) được sử dụng cho hệ thống bơm hàng có liên quan đến áp suất thiết kế và/hoặc nhiệt độ;

(g) Số liệu kỹ thuật và tiêu chuẩn vật liệu dùng cho khoang hàng, cách nhiệt, vách chắn thứ cấp, và giá đỡ khoang hàng;

(h) Sơ đồ bố trí và các chi tiết cố định lớp cách nhiệt;

(i) Kết cấu bơm hàng, máy nén hàng và động cơ dẫn động chúng;

(j) Sơ đồ đường ống dẫn hàng và các dụng cụ đo;

(k) Kết cấu các phần chính của hệ thống làm lạnh;

(l) Sơ đồ đường ống dẫn công chất làm lạnh của hệ thống làm lạnh;

(m) Bố trí hút khô và hệ thống thông gió ở các khoang hoặc các khoang giữa vách chắn, buồng bơm hàng, buồng máy nén hàng và buồng kiểm soát hàng;

(n) Bố trí bộ cảm biến ở các thiết bị phát hiện khí, đồng hồ chỉ báo nhiệt độ, đồng hồ đo áp suất;

(o) Sơ đồ đường ống khí trơ, chi tiết của thiết bị điều chỉnh áp suất, nếu như khoang hàng hoặc khoang giữa vách chắn được nạp đầy khí trơ;

(p) Các chi tiết của thiết bị an toàn áp suất và hệ thống xả hàng lỏng bị rò rỉ ở khoang hàng hoặc ở trong khoang giữa vách chắn;

(q) Lắp ráp từng khối, các chi tiết của miệng phun, bố trí các thiết bị và các chi tiết của phụ tùng bình áp lực;

(r) Chi tiết của các van có công dụng đặc biệt, ống rồng dẫn hàng lỏng, các đoạn ống dãn nở, bầu lọc v.v... của hệ thống đường ống dẫn hàng;

(s) Sơ đồ đường ống, kết cấu và các số liệu của các cụm máy sử dụng hàng làm nhiên liệu;

(t) Sơ đồ đường dây dẫn điện và bảng trang thiết bị điện ở khu vực nguy hiểm;

(u) Sơ đồ bố trí dây nối đất cho khoang hàng, đường ống, máy và các trang thiết bị v.v...;

(v) Bản vẽ vùng nguy hiểm;

(w) Sơ đồ chỉ rõ trang bị bảo vệ con người (trang bị, số lượng và kiểu của thiết bị bảo vệ, trang bị an toàn, trang bị sơ cứu y tế và cáng cứu thương; nếu thấy cần thiết phải chỉ rõ bố trí, số lượng và loại của thiết bị bảo vệ hô hấp để dùng cho thoát nạn sự cố, dụng cụ xả nước khử độc, rửa mắt và chỗ trú, và kiểu phương tiện cho buồng kiểm soát hàng);

(x) Đối với các két độc lập kiểu B - Quy trình thử không phá hủy cho kiểm tra chu kỳ;

(y) Đối với các két màng, bán màng: chương trình kiểm tra và thử hệ thống chứa hàng cho kiểm tra chu kỳ;

(z) Kế hoạch kiểm tra đối với hệ thống chứa hàng;

(zi) Bản vẽ và hồ sơ khác với bản vẽ và hồ sơ nêu ở từ (a) đến (z) trên yêu cầu trình duyệt trong Phần 8D của Quy chuẩn.

(4) Các tàu chở xô hóa chất nguy hiểm:

(a) Số liệu kỹ thuật chế tạo khoang hàng độc lập (kể cả vật liệu được sử dụng, quy trình hàn, quy trình kiểm tra và thử mối hàn và các khoang hàng);

(b) Các chi tiết kết cấu khoang hàng;

(c) Bố trí các phụ tùng của khoang hàng (kể cả các chi tiết lắp đặt bên trong khoang/két);

(d) Các chi tiết của giá đỡ khoang/két rời chở hàng, lỗ khoét trên boong để khoang hàng nhô lên mặt boong và thiết bị làm kín lỗ khoét, nếu có;

(e) Quy trình sơn phủ hoặc bọc lót bề mặt trong của khoang hàng và kết quả thử ăn mòn của lớp sơn phủ hoặc bọc lót này, nếu có yêu cầu;

(f) Bản vẽ bố trí và phương pháp cố định lớp cách nhiệt cùng với quy trình thi công có liên quan;

(g) Nếu hàng hóa được yêu cầu làm mát thì phải trình duyệt các bản vẽ và số liệu phù hợp với (3)(a), (f), (g), (h) và (p) phụ thuộc vào sơ đồ chứa hàng và kiểu kết cấu của khoang hàng;

(h) Bản vẽ kết cấu bơm hàng (kể cả danh mục vật liệu được sử dụng và số liệu kỹ thuật của vật liệu);

(i) Bố trí ống ở khu vực khoang hàng;

(j) Bố trí thông gió khoang hàng;

(k) Sơ đồ thông gió của buồng bơm hàng, buồng cách ly, két đáy đôi và các không gian khác;

(l) Sơ đồ hệ thống kiểm soát và đo mức hàng lỏng, nhiệt độ và các chỉ số khác của hàng, kết cấu chi tiết thiết bị của chúng;

(m) Hệ thống kiểm tra nhiệt độ hàng lỏng;

(n) Các chi tiết của hệ thống kiểm soát môi trường, như hệ thống tạo khí trơ, tạo lớp đệm, sấy khô hoặc thông gió bao gồm sơ đồ đường ống và kết cấu thiết bị của chúng;

(o) Các dụng cụ để phát hiện hơi hàng lỏng;

(p) Sơ đồ bố trí dây dẫn điện và bảng trang thiết bị điện dùng trong không gian nguy hiểm;

(q) Bố trí nối đất cho khoang hàng, đường ống, máy móc và trang thiết bị (chỉ khi chở hàng lỏng dễ cháy);

(r) Sơ đồ các không gian nguy hiểm;

(s) Sơ đồ chỉ rõ trang bị bảo vệ con người (việc bố trí, số lượng và kiểu của thiết bị bảo vệ, trang bị an toàn, trang bị sơ cứu y tế và cáng cứu thương và trang bị khử độc và rửa mắt);

(t) Các hồ sơ và bản vẽ được đưa ra trong các chương tương ứng của Phần 8E của Quy chuẩn trừ các bản vẽ và hồ sơ đã quy định ở từ (a) đến (s) nói trên.

(5) Tàu sử dụng nhiên liệu có điểm chớp cháy thấp

(a) Các đặc tính kỹ thuật chế tạo két nhiên liệu, cách nhiệt và vách chắn thứ cấp (bao gồm cả quy trình hàn, quy trình thử và kiểm tra hàn các két nhiên liệu, quy trình lắp đặt vật liệu cách nhiệt và vách chắn thứ cấp, các tiêu chuẩn thi công);

(b) Bố trí và kết cấu các két nhiên liệu;

(c) Các bản vẽ hệ thống và bố trí thiết bị két nhiên liệu (bao gồm cả các chi tiết lắp đặt bên trong);

(d) Bố trí và kết cấu các giá đỡ két nhiên liệu;

(e) Kết cấu các bộ phận boong két nhiên liệu có điểm xuyên qua két nhiên liệu và thiết bị làm kín;

(f) Bố trí và kết cấu của vách chắn thứ cấp;

(g) Các đặc tính kỹ thuật hoặc tiêu chuẩn của vật liệu sử dụng cho các két nhiên liệu, cách nhiệt, vách chắn thứ cấp và giá đỡ két;

(h) Bố trí và lắp đặt chi tiết các cách nhiệt;

(i) Các đặc tính kỹ thuật chế tạo hệ thống ống nhiên liệu (bao gồm quy trình hàn, quy trình thử và kiểm tra ống nhiên liệu, quy trình lắp đặt ống vách kép, kênh dẫn và vật liệu cách nhiệt, vách chắn thứ cấp và các tiêu chuẩn thi công);

(j) Sơ đồ ống (bao gồm vật liệu, kích thước, loại, áp suất thiết kế, nhiệt độ thiết kế... của ống, van... sau đây được gọi tương tự trong (5) này) của ống nhiên liệu, hệ thống đo nhiên liệu và ống thông hơi nhiên liệu;

(k) Hệ thống hút khô trong các khoang giữa vách chắn hoặc khoang hầm chứa nhiên liệu, buồng chuẩn bị nhiên liệu, các buồng đầu nối két và các trạm tiếp nhận nhiên liệu;

(l) Các đặc tính kỹ thuật, sơ đồ ống và bố trí hệ thống phát hiện khí;

(m) Sơ đồ ống khí trơ và các chi tiết (bao gồm thông tin về các đặc tính kỹ thuật thiết kế, kết cấu, vật liệu... sau đây được gọi tương tự trong (5) này) của thiết bị điều chỉnh áp suất trong các trường hợp khoang hầm chứa nhiên liệu hoặc khoang giữa vách chắn có thể được nạp khí trơ;

(n) Các chi tiết hệ thống xả áp của khoang hầm chứa nhiên liệu, khoang giữa vách chắn và buồng đầu nối két và chi tiết bố trí tiêu thoát đối với nhiên liệu rò rỉ;

(o) Mặt cắt lắp ráp của các bình áp lực khác nhau, chi tiết các họng, bản vẽ hệ thống của thiết bị phụ và các chi tiết lắp đặt;

(p) Sơ đồ đi dây điện đối với các khu vực nguy hiểm và bản thiết bị điện trong các khu vực nguy hiểm;

(q) Bố trí nối điện cho các két nhiên liệu, hệ thống ống, máy, thiết bị...

(r) Sơ đồ các khu vực nguy hiểm;

(s) Bố trí các thiết bị lắp đặt trong các buồng chuẩn bị nhiên liệu, các buồng đầu nối két, trạm tiếp nhận nhiên liệu và trạm điều khiển tiếp nhận nhiên liệu;

(t) Kế hoạch kiểm tra đối với hệ thống chứa nhiên liệu khí hóa lỏng ở các đợt kiểm tra chu kỳ (đối với các két rời kiểu B, bao gồm chương trình thử không phá hủy ở các đợt kiểm tra chu kỳ;

(u) Bố trí các lối vào các khu vực nguy hiểm, buồng chuẩn bị nhiên liệu, buồng đầu nối két, buồng máy được bảo vệ ESD và các buồng được trơ hóa và các hướng dẫn để vào các không gian đó (bao gồm cả các khóa khí);

(v) Sơ đồ các hệ thống điều khiển (bao gồm các hệ thống giám sát, an toàn và báo động) của hệ thống nhận nhiên liệu, các két nhiên liệu, các hệ thống cấp nhiên liệu và các thiết bị tiêu thụ nhiên liệu và danh mục các giá trị cài đặt;

(w) Các bản vẽ và tài liệu về chi tiết lắp đặt và thiết bị nhiên liệu có điểm chớp cháy thấp;

(x) Các bản vẽ và tài liệu về nồi hơi sử dụng nhiên liệu khí;

(y) Các bản vẽ và tài liệu về động cơ sử dụng nhiên liệu khí;

(z) Bố trí và kết cấu của các hệ thống thông gió (bao gồm vật liệu và lưu lượng thông gió);

(za) Bố trí các cửa hút và xả thông gió;

(zb) Sơ đồ các kênh thông gió (bao gồm áp suất thiết kế, vật liệu, bố trí và kết cấu các chi tiết lắp đặt);

(zc) Chi tiết các cụm bích nối nhận nhiên liệu;

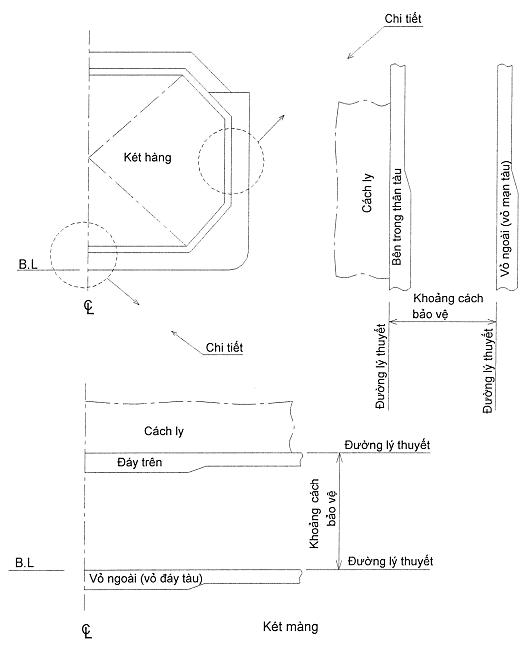

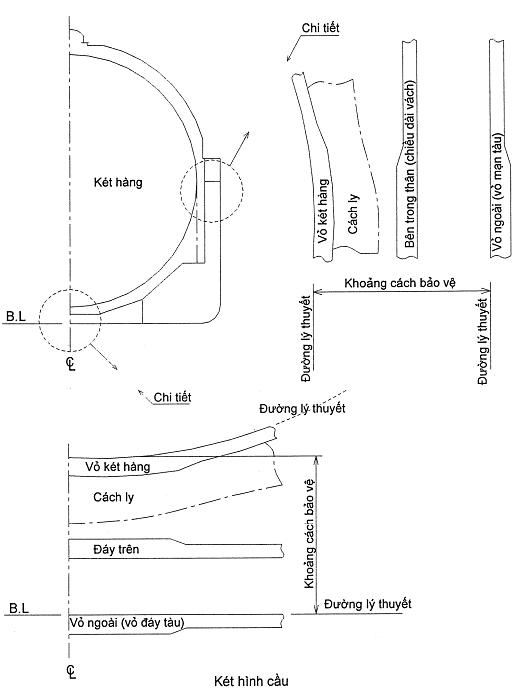

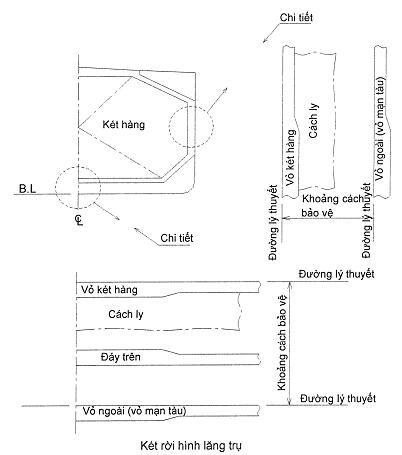

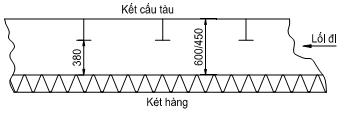

(zd) Bản vẽ thể hiện khoảng cách giữa các két nhiên liệu và tấm vỏ ở từng mặt cắt;

(ze) Bố trí, bản tính dung tích và chi tiết của các khay hứng rò rỉ (bao gồm vật liệu, cách nhiệt của kết cấu thân tàu và bố trí tiêu thoát);

(zf) Lối vào và phương tiện tiếp cận đến các khoang được bảo vệ trong các khoang hàng;

(zg) Bố trí các cửa khóa khí, bản tính lưu lượng thông gió khóa khí và chi tiết của hệ thống báo động khóa khí;

(zh) Các bản vẽ và tài liệu khác theo yêu cầu ở Phần 8I.

(6) Các bản vẽ và hồ sơ về kiểm tra dưới nước theo quy định ở 6.1.2-3;

(7) Các tàu áp dụng các quy định ở Phần 13:

Đối với các tàu áp dụng các quy định ở Phần 13, các bản vẽ và tài liệu như quy định ở 1.1.3 Phần 13 của Quy chuẩn;

(8) Các bản vẽ và hồ sơ không quy định ở từ (1) đến (7), nếu Đăng kiểm thấy cần thiết.

2 Trong các bản vẽ và hồ sơ quy định ở -1 nói trên, phải chỉ rõ chất lượng vật liệu được sử dụng, kích thước, bố trí và cố định các cơ cấu, khe hở giữa đáy nồi hơi với tôn sàn và các số liệu kỹ thuật cần thiết để kiểm tra các kết cấu đã dự kiến.

3 Ngoài các bản vẽ và hồ sơ quy định ở -1 trên, phải trình cho Đăng kiểm duyệt bản thông báo ổn định theo quy định ở 2.3.1.

4 Ngoài các bản vẽ và hồ sơ quy định ở -1 trên, đối với các tàu phải có sổ tay hướng dẫn xếp tải phù hợp với những yêu cầu ở 32.1.1 Phần 2A, và 23.1.1 Phần 2B của Quy chuẩn thì sổ tay hướng dẫn xếp tải kể cả điều kiện xếp hàng và các thông báo cần thiết khác phải trình cho Đăng kiểm duyệt.

5 Ngoài các bản vẽ và hồ sơ quy định ở -1 trên, đối với các tàu phải có máy tính kiểm soát tải trọng phù hợp với những yêu cầu ở 32.1.1 Phần 2A, thì tuyến hình (kể cả bảng trị số tuyến hình), đường cong thủy lực, bản vẽ dung tích khoang két (bản vẽ hoàn công) và kết quả thử nghiêng phải được trình Đăng kiểm xét duyệt. Tuy nhiên, hồ sơ này có thể được Đăng kiểm miễn giảm từng phần hoặc toàn bộ, được quyết định trong từng trường hợp cụ thể.

6 Mặc dù được quy định ở -1 và -2 trên, có thể miễn trình duyệt một phần các hồ sơ và bản vẽ quy định ở -1 và -2 phù hợp với các yêu cầu khác của Đăng kiểm, trong trường hợp tàu hoặc máy tàu dự định chế tạo tại cùng nhà máy dựa trên cơ sở các bản vẽ và hồ sơ đã được Đăng kiểm duyệt.

7 Đối với các tàu chở xô khí hóa lỏng, phải trình Đăng kiểm duyệt tài liệu hướng dẫn làm hàng như quy định ở 18.2.1 Phần 8D của Quy chuẩn. Đối với các tàu chở xô hóa chất nguy hiểm, phải trình Đăng kiểm duyệt tài liệu hướng dẫn làm hàng như quy định ở 16.1.1 Phần 8E của Quy chuẩn.

8 Đối với các tàu sử dụng nhiên liệu có điểm chớp cháy thấp, các quy trình vận hành và quy trình xử lý sự cố nêu ở -3 và -4 của 17.2.2 Phần 8I phải được trình để Đăng kiểm duyệt.

9 Ngoài các bản vẽ và hồ sơ quy định ở -1 trên, đối với tàu phải có sơ đồ kiểm soát tai nạn phù hợp với yêu cầu ở Chương 31 Phần 2A của Quy chuẩn, phải trình sơ đồ kiểm soát tai nạn để Đăng kiểm duyệt.

10 Đối với tàu phải lắp trang bị kéo sự cố theo yêu cầu ở 25.2.3 Phần 2A của Quy chuẩn, ngoài các bản vẽ và hồ sơ được quy định ở -1 trên, phải trình Đăng kiểm duyệt các bản vẽ bố trí trang bị kéo sự cố và phần gia cường của thân tàu tại khu vực lắp đặt trang bị kéo sự cố.

11 Nếu tàu phải trang bị sổ tay hướng dẫn thao tác và bảo dưỡng các cửa ở mũi tàu và cửa bên trong tàu theo yêu cầu 21.3.10-1, 21.4.9-1 Phần 2A hoặc 19.3.10-1, 19.4.9-1 Phần 2B của Quy chuẩn, thì sổ tay hướng dẫn này phải được trình để Đăng kiểm duyệt.

12 Đối với các tàu yêu cầu phải có hồ sơ kỹ thuật về sơn phủ đối với các két dằn bằng nước biển như quy định ở 23.2.2 Phần 2A, 20.4.2 Phần 2B của Quy chuẩn thì hồ sơ này phải được trình cho Đăng kiểm duyệt.

13 Đối với các tàu yêu cầu phải có hồ sơ kỹ thuật về sơn phủ và/hoặc hồ sơ kỹ thuật về thép không gỉ sử dụng cho các két dầu hàng như quy định ở 23.2.3 Phần 2A, 20.4.3 Phần 2B của Quy chuẩn thì các hồ sơ này phải được trình cho Đăng kiểm duyệt.

2.1.3 được sửa đổi như sau:

2.1.3 Trình hồ sơ và các bản vẽ khác

1 Ngoài những yêu cầu về hồ sơ và bản vẽ quy định ở 2.1.2, phải trình thêm cho Đăng kiểm hồ sơ và các bản vẽ sau đây:

(1) Các đặc tính kỹ thuật của thân tàu và máy tàu;

(2) Bản tính mô đun chống uốn nhỏ nhất của mặt cắt ngang ở phần giữa tàu;

(3) Kế hoạch ngăn ngừa ăn mòn (có thể bỏ qua các hạng mục đã nêu trong hồ sơ kỹ thuật về sơn phủ nêu ở 2.1.2-11 và 2.1.2-12);

(4) Các bản vẽ chỉ rõ đặc điểm của loại hàng định chở và việc phân bố chúng, nếu có yêu cầu về điều kiện xếp hàng đặc biệt;

(5) Các bản vẽ và hồ sơ sau đây, để áp dụng các yêu cầu của Phần 10 của Quy chuẩn:

(a) Mặt cắt dọc tâm của tàu (ghi rõ cách bố trí, kích thước của kết cấu thân tàu và hàng hóa chở trên boong để tính diện tích mặt hứng gió và/hoặc tính nổi của tàu);

(b) Bản tính ổn định (ghi rõ các yếu tố tính toán của diện tích mặt hứng gió, diện tích mặt thoáng và chiều cao trọng tâm cho phép tối đa);

(c) Bản vẽ bố trí, kích thước và diện tích hình chiếu cạnh của vây giảm lắc, nếu có.

(6) Các bản vẽ và hồ sơ sau đây, để áp dụng những yêu cầu của Phần 11 của Quy chuẩn:

(a) Đường cong thủy lực (ghi rõ lượng chiếm nước và thay đổi lượng chiếm nước trên 1 cm chiều chìm tính đến boong mạn khô);

(b) Bản vẽ chỉ rõ chiều cao gỗ chở trên boong và thiết bị chằng buộc và cố định, nếu tàu được kẻ đường nước chở gỗ theo quy định ở Chương 5 Phần 11 của Quy chuẩn.

(7) Đối với các tàu chở xô khí hóa lỏng, phải trình Đăng kiểm các bản vẽ và hồ sơ sau:

(a) Thiết kế cơ bản và hồ sơ kỹ thuật của các hệ thống chứa hàng;

(b) Số liệu, phương pháp thử và kết quả thử khi thực hiện theo phương pháp thử mô hình phải phù hợp với những quy định ở Chương 4 Phần 8D của Quy chuẩn;

(c) Số liệu về độ dai va đập, độ ăn mòn, tính chất vật lý, cơ học của vật liệu và các chi tiết hàn ở nhiệt độ thiết kế thấp nhất và ở nhiệt độ trong phòng, nếu dùng vật liệu mới hoặc phương pháp hàn mới để chế tạo khoang hàng, vách chắn thứ cấp, lớp cách nhiệt và các kết cấu khác;

(d) Số liệu về tải trọng thiết kế quy định ở 4.13 đến 4.18 Phần 8D của Quy chuẩn;

(e) Bản tính các khoang hàng và giá đỡ khoang hàng được quy định ở 4.8 và 4.21 đến 4.25 Phần 8D của Quy chuẩn;

(f) Số liệu phân tích thử nghiệm và kết quả thử nghiệm nếu đã tiến hành thử mô hình để chứng minh độ bền và sự làm việc của các khoang hàng, lớp cách nhiệt, vách chắn thứ cấp, giá đỡ khoang hàng;

(g) Bản tính về truyền nhiệt trên các phần chính của khoang hàng ở các trạng thái chở hàng khác nhau, nếu Đăng kiểm xét thấy cần thiết;

(h) Bản tính ứng suất nhiệt trên các phần chính của khoang hàng ở trạng thái phân bố nhiệt độ quy định ở (g), nếu Đăng kiểm xét thấy cần thiết;

(i) Bản tính về phân bố nhiệt độ trên kết cấu thân tàu, nếu Đăng kiểm xét thấy cần thiết;

(j) Các số liệu về hệ thống chuyển hàng;

(k) Thành phần và tính chất vật lý của hàng (kể cả giản đồ áp lực hơi bão hòa bên trong dải nhiệt độ cần thiết);

(l) Bản tính sản lượng xả của van giảm áp của khoang hàng (kể cả việc tính áp suất hơi trong hệ thống thông gió khoang hàng);

(m) Bản tính sản lượng của hệ thống làm lạnh;

(n) Bố trí đường ống dẫn hàng;

(o) Bản tính giới hạn lấy hàng vào các két;

(p) Bố trí lỗ người chui theo quy định ở 3.5 Phần 8D của Quy chuẩn ở khu vực khoang hàng và hướng dẫn cách chui qua các lỗ này;

(q) Tính toán khả năng chống chìm sau tai nạn của tàu theo quy định ở Chương 2 Phần 8D của Quy chuẩn;

(r) Trang thiết bị bảo vệ con người theo quy định ở Chương 14 Phần 8D của Quy chuẩn;

(s) Tài liệu liên quan đến trạng thái hư hỏng và phân tích tác động quy định ở 10.2.6 Phần 8D của Quy chuẩn.

(8) Đối với các tàu chở xô hóa chất nguy hiểm phải trình Đăng kiểm các bản vẽ và hồ sơ sau đây:

(a) Bản liệt kê các tính chất hóa lý và các đặc tính đặc biệt khác của hàng dự định chuyên chở;

(b) Sơ đồ chứa hóa chất nguy hiểm quy định ở Phần 8E của Quy chuẩn và các hóa chất khác được chở đồng thời với các hóa chất nguy hiểm này;

(c) Hướng dẫn về mối nguy hiểm khi xảy ra phản ứng với các hóa chất khác, với nước hoặc tự phản ứng với nhau, kể cả các phản ứng trùng hợp và nếu cần thiết thì cả phản ứng với các môi chất gia nhiệt hoặc làm lạnh. Các hóa chất không dự định chở đồng thời với các hóa chất nguy hiểm thuộc phạm vi áp dụng của Phần 8E của Quy chuẩn có thể không cần đưa vào hướng dẫn này;

(d) Số liệu về sự nguy hiểm khi xảy ra phản ứng giữa hàng dự định chở với sơn hoặc lớp phủ trong khoang hàng, đường ống dẫn và các thiết bị có thể tiếp xúc với hàng lỏng hoặc với hơi của chất lỏng này;

(e) Số liệu chứng minh khả năng chịu được ăn mòn của vật liệu đối với hàng hóa có đặc tính ăn mòn;

(f) Tính toán sản lượng của từng két chở hàng, khi cần thiết có thể tính toán cả ứng suất nhiệt;

(g) Tính toán dung tích của hệ thống hâm nóng khi có yêu cầu;

(h) Bản vẽ và hồ sơ phù hợp với (4)(a), (f), (g), (h) và (j) phụ thuộc vào sơ đồ chứa hàng, kiểu kết cấu két chở hàng khi hàng chuyên chở đòi hỏi phải được làm mát;

(i) Bố trí lỗ người chui theo quy định ở 3.4 Phần 8E của Quy chuẩn ở khu vực khoang hàng và bản hướng dẫn cách chui qua các lỗ này;

(j) Tính toán khả năng chống chìm của tàu sau tai nạn theo quy định ở Chương 2 Phần 8E của Quy chuẩn;

(k) Trang thiết bị bảo vệ con người theo quy định ở Chương 14 Phần 8E của Quy chuẩn.

(9) Đối với các tàu sử dụng nhiên liệu có điểm chớp cháy thấp, các bản vẽ và tài liệu sau:

(a) Các thông số thiết kế chính và báo cáo kỹ thuật đối với hệ thống chứa nhiên liệu;

(b) Số liệu về phương pháp thử và kết quả thử mẫu,... được thực hiện theo yêu cầu ở Chương 16 Phần 8I;

(c) Số liệu và các đặc tính cơ lý của vật liệu và các chi tiết được hàn ở nhiệt độ bình thường và thấp cùng với độ dai ở nhiệt độ thấp và khả năng chịu ăn mòn nếu vật liệu và phương pháp hàn mới được sử dụng để chế tạo các két nhiên liệu, các vách chắn thứ cấp, cách nhiệt...;

(d) Số liệu về tải thiết kế nêu ở 6.4.9 Phần 8I;

(e) Bản tính độ bền của các két nhiên liệu và giá đỡ nêu ở 6.4.6 và 6.4.15 Phần 8I;

(f) Bản tính truyền nhiệt của các kết cấu chính của két nhiên liệu trong các điều kiện tải trọng khác nhau, nếu Đăng kiểm thấy cần thiết;

(g) Bản tính ứng suất nhiệt của các kết cấu chính ở phân bố nhiệt độ nêu trong các bản tính theo yêu cầu ở (f) trong trường hợp Đăng kiểm thấy cần thiết;

(i) Đặc tính kỹ thuật của hệ thống nhiên liệu;

(j) Thành phần và lý tính của nhiên liệu (bao gồm biểu đồ áp suất hơi bão hòa trong phạm vi dải nhiệt độ cần thiết);

(k) Bản tính lưu lượng thoát của hệ thống xả áp an toàn của các két nhiên liệu (bao gồm các bản tính phản áp ở đường xả);

(l) Số liệu kỹ thuật liên quan đến khái niệm thiết kế buồng chuẩn bị nhiên liệu và các buồng đầu nối két;

(m) Bản tính công suất làm lạnh;

(n) Bản tính bền các ống (7.3.4-2 Phần 8I);

(o) Các báo cáo khảo sát về phân tích ứng suất hệ thống ống nhiên liệu áp suất cao (7.3.4-4 Phần 8I);

(p) Các báo cáo khảo sát về phân tích ứng suất hệ thống ống có nhiệt độ thiết kế từ -110oC trở xuống (7.3.4-5 Phần 8I);

(q) Các báo cáo khảo sát về áp suất thiết kế đường ống hoặc kênh bao ngoài đường ống nhiên liệu áp suất cao (9.8.2 Phần 8I);

(r) Chi tiết của các vị trí trục bơm xuyên vách (bao gồm thông tin về đặc tính thiết kế, kết cấu, vật liệu...);

(s) Tài liệu khảo sát về các giới hạn nạp cho két nhiên liệu;

(t) Bản tính xác suất trong các trường hợp sử dụng xác suất để quyết định việc bố trí két nhiên liệu;

(u) Danh mục các số liệu về đánh giá rủi ro;

(v) Các tài liệu liên quan đến dạng hư hỏng và phân tích tác động yêu cầu ở 14.3.4 Phần 8I.

(10) Bản tính sản lượng các van áp suất/chân không và các thiết bị bảo vệ tránh quá áp cho các khoang/két dầu hàng, nếu có;

(11) Sổ hướng dẫn và chỉ dẫn hoạt động của hệ thống khí trơ (kể cả các loại tài liệu khuyến cáo về sự an toàn của người vận hành);

(12) Bản tính toán độ bền, ghi rõ tải trọng thiết kế, liên quan đến các kết cấu đỡ thân tàu khác của các thiết bị kéo và chằng buộc, kể cả thiết bị kéo và chằng buộc được chọn không theo tiêu chuẩn được Đăng kiểm duyệt, đối với các tàu tuân theo các quy định ở 25.2.2 Phần 2A hoặc 21.3 Phần 2B của Quy chuẩn;

(13) Sổ tay hướng dẫn vận hành các thiết bị kéo sự cố, đối với tàu lắp đặt các thiết bị kéo sự cố phù hợp với các quy định ở 25.2.3 Phần 2A của Quy chuẩn.

2 Ngoài các hồ sơ và bản vẽ quy định ở -1 nói trên, Đăng kiểm có thể yêu cầu trình thêm các hồ sơ và bản vẽ khác nếu thấy cần thiết.

2.1.4-3 được sửa đổi như sau:

2.1.4 Sự có mặt của đăng kiểm viên

-1 đến -2 được giữ nguyên.

3 Đối với các tàu chở xô khí hóa lỏng, tàu chở xô hóa chất nguy hiểm và tàu sử dụng nhiên liệu có điểm chớp cháy thấp, ngoài quy định ở -1 và -2, đăng kiểm viên phải có mặt khi tiến hành thử theo quy định ở Phần 8D, Phần 8E và 8I của Quy chuẩn.

-4 đến -5 được giữ nguyên.

2.1.6 được sửa đổi như sau:

2.1.6 Các hồ sơ phải duy trì ở trên tàu

1 Khi kết thúc kiểm tra phân cấp, đăng kiểm viên phải xác nhận rằng phiên bản cuối cùng của các bản vẽ, hồ sơ, sổ tay, danh mục sau đây v.v... nếu áp dụng, có ở trên tàu.

(1) Các hồ sơ được Đăng kiểm duyệt hoặc các bản phô tô của chúng:

(a) Sổ tay bảo dưỡng và vận hành các cửa và cửa bên trong (theo 21.3.10, 21.4.9 Phần 2A và 19.3.10, 19.4.9 Phần 2B của Quy chuẩn);

(b) Sơ đồ kiểm soát tai nạn (theo 31.3.1 Phần 2A của Quy chuẩn);

(c) Hướng dẫn xếp tải (theo Chương 32 Phần 2A và Chương 23 Phần 2B);

(d) Hướng dẫn tiếp cận kết cấu thân tàu (theo 33.2.6 Phần 2A và 24.2.6 Phần 2B);

(e) Thông báo ổn định (theo 3.1.5 Phần 11, 2.2.2 Phần 8D và 2.2.3 Phần 8E của Quy chuẩn) và Bản thông báo về tư thế và ổn định tai nạn (theo 1.4.6 Phần 9 của Quy chuẩn);

(f) Hướng dẫn vận hành máy tính kiểm soát ổn định (theo 2.3.2-5 Phần 8D của Quy chuẩn) và/hoặc hướng dẫn làm hàng đối với tàu chở xô khí hóa lỏng (theo 18.2 Phần 8D của Quy chuẩn);

(g) Hướng dẫn làm hàng đối với các tàu chở xô hóa chất nguy hiểm (theo 16.1.1 Phần 8E của Quy chuẩn);

(h) Sơ đồ làm hàng (theo 17.18.13-2 và 17.23.12-10 Phần 8D và 15.3.2-15, 15.8.32 Phần 8E của Quy chuẩn);

(i) Sổ tay chằng buộc hàng hóa (theo 1.4.11-5 Phần 10 của Quy chuẩn);

(k) Sổ tay xếp dỡ hàng rời (theo 1.4.11-3 Phần 10 của Quy chuẩn);

(l) Thông báo ổn định chở hàng hạt (theo 1.4.11-4 Phần 10 của Quy chuẩn);

(m) Danh mục các hạn chế về xếp/dỡ hàng (theo 15.6.1 Phần 8D và 15.3.2-12, 15.8.33-3 và 15.14.7-3 Phần 8E của Quy chuẩn);

(n) Các quy trình thử không phá hủy đối với các khoang/két đại diện kiểu B (Bảng 1B/5.27);

(o) Các quy trình kiểm tra và thử đối với các két màng và két bán màng và các khoang có bọc cách nhiệt bên trong (chú thích 1 ở Bảng 1B/5.27);

(p) Các quy trình vận hành đối với tàu sử dụng nhiên liệu có điểm chớp cháy thấp (17.2.2-4 Phần 8I);

(q) Các quy trình xử lý sự cố đối với tàu sử dụng nhiên liệu có điểm chớp cháy thấp (17.2.2-3 Phần 8I);

(r) Hồ sơ kỹ thuật về sơn phủ đối với các két dằn bằng nước biển (theo 23.2.2 Phần 2A, 20.4.2 Phần 2B của Quy chuẩn);

(s) Hồ sơ kỹ thuật về sơn phủ và/hoặc Hồ sơ kỹ thuật về thép không gỉ sử dụng cho các két dầu hàng (theo 23.2.3 Phần 2A và 20.4.3 Phần 2B của Quy chuẩn);

(t) Sơ đồ kiểm soát cháy (theo 15.2.2 Phần 5 của Quy chuẩn);

(u) Sơ đồ và hồ sơ về kiểm tra dưới nước (theo 6.1.2-3 Phần này).

(2) Các tài liệu khác:

(a) Sơ đồ bố trí thiết bị kéo và chằng buộc (theo 25.2.2-4 Phần 2A và 21.3.4 Phần 2B của Quy chuẩn);

(b) Hướng dẫn vận hành đối với trang thiết bị kéo sự cố (theo 25.2.3 Phần 2A của Quy chuẩn);

(c) Sổ tay kiểm soát tai nạn (theo 31.3.2 Phần 2A của Quy chuẩn), Thông báo về khả năng ngập các khoang (theo 1.4.9 Phần 9 của Quy chuẩn);

(d) Hướng dẫn đối với máy tính kiểm soát tải trọng (theo 32.1.3-3 Phần 2A và Chương 23 Phần 2B của Quy chuẩn);

(e) Sơ đồ các phương tiện tiếp cận (theo 33.1.5 Phần 2A và 24.1.5 Phần 2B của Quy chuẩn);

(f) Hướng dẫn vận hành đối với máy tính kiểm soát ổn định (theo 3.2.6 Phần 10 của Quy chuẩn) hoặc/và máy tính kiểm soát ổn định (theo 2.3.1-5);

(g) Hướng dẫn bảo dưỡng và vận hành đối với hệ thống máy tàu, trang thiết bị (theo 1.3.9 Phần 3 của Quy chuẩn);

(h) Hướng dẫn đối với hệ thống phát hiện và báo động mức nước (theo 13.8.5-4 và 13.8.6-3 Phần 3 của Quy chuẩn);

(i) Biên bản bảo dưỡng ắc quy (theo 1.1.8 Phần 4 của Quy chuẩn);

(j) Sổ tay hướng dẫn đối với hệ thống thông hơi khoang hàng (theo 4.5.3 Phần 5 của Quy chuẩn);

(k) Sổ tay vận hành an toàn cháy nổ, sổ tay huấn luyện và kế hoạch bảo dưỡng (theo các Chương 14, 15 và 16 Phần 5 của Quy chuẩn);

(l) Hướng dẫn vận hành các thiết bị phục vụ máy bay lên thẳng (theo 18.8 Phần 5 của Quy chuẩn);

(m) Sổ tay hướng dẫn đối với hệ thống khí trơ (theo 35.2.2-5 Phần 5 của Quy chuẩn);

(n) Một bản phô tô bộ luật quốc tế về kết cấu và thiết bị của tàu chở xô khí hóa lỏng (IGC Code) hoặc các quy định quốc gia tương ứng với các quy định của bộ luật (theo 18.1.1 Phần 8D của Quy chuẩn);

(o) Một bản phô tô bộ luật quốc tế về kết cấu và thiết bị của tàu chở xô hóa chất nguy hiểm (IBC Code) hoặc các quy định quốc gia tương ứng với các quy định của bộ luật (theo 16.2.3-1 Phần 8E của Quy chuẩn);

(p) Bản sao Bộ luật quốc tế về an toàn đối với tàu sử dụng nhiên liệu khí hoặc có điểm chớp cháy thấp (IGF Code) hoặc các quy định quốc gia tương ứng với các quy định của bộ luật (theo 17.2.2-1 Phần 8I của Quy chuẩn)

(q) Quy trình kéo sự cố (theo 25.2.4 Phần 2A hoặc 21.4.1 Phần 2B của Quy chuẩn);

(r) Báo cáo kiểm tra tiếng ồn (theo 4.2 Mục II của QCVN 80:2014/BGTVT).;

(s) Báo cáo tính toán tổng méo sóng hài (THD) (1.1.6 Phần 4);

(u) Hướng dẫn vận hành bộ lọc sóng hài (1.1.6 Phần 4).

(3) Các bản vẽ hoàn công quy định ở 2.1.7.

2 Ngoài các yêu cầu ở -1 trên, đối với các tàu thực hiện chuyến đi quốc tế, đăng kiểm viên phải xác nhận rằng hồ sơ đóng tàu hiện có ở trên tàu và có chứa những tài liệu cần thiết từ các bản vẽ, sơ đồ, sổ tay và tài liệu sau đây. Không yêu cầu trang bị gấp đôi các bản vẽ, tài liệu nêu ở -1.

(1) Các bản vẽ hoàn công của kết cấu thân tàu quy định ở 2.1.7;

(2) Các hồ sơ và tài liệu sau đây:

(a) Sổ tay bảo dưỡng và vận hành các cửa và cửa bên trong (theo 21.3.10, 21.4.9 Phần 2A và 19.3.10, 19.4.9 Phần 2B của Quy chuẩn);

(b) Sơ đồ kiểm soát tai nạn (theo 31.3.1 Phần 2A của Quy chuẩn);

(c) Hướng dẫn xếp tải (theo Chương 32 Phần 2A và Chương 23 Phần 2B của Quy chuẩn);

(d) Thông báo ổn định (theo 3.1.5 Phần 11, 2.2.3 Phần 8D và 2.2.2 Phần 8E của Quy chuẩn).

(3) Hướng dẫn tiếp cận kết cấu thân tàu (theo 33.2.6 Phần 2A và 24.2.6 Phần 2B của Quy chuẩn);

(4) Bản phô tô chứng nhận các vật đúc và vật rèn được hàn vào kết cấu thân tàu;

(5) Sơ đồ chỉ rõ vị trí, kích thước và các chi tiết của thiết bị tạo thành tính nguyên vẹn kín thời tiết và kín nước của tàu, kể cả đường ống (theo 2.1.2-1(1)(zii));

(6) Kế hoạch ngăn ngừa ăn mòn (theo 2.1.3-1(3));

(7) Sơ đồ và hồ sơ về kiểm tra dưới nước (theo 6.1.2-3);

(8) Sơ đồ lên đà, bao gồm các vị trí và những thông tin cần thiết khác của tất cả các chi tiết xuyên qua tôn vỏ như nêu ở hạng mục 3 trong Bảng 1B/6.1;

(9) Hồ sơ kỹ thuật về sơn phủ đối với các két dằn bằng nước biển (theo 23.2.2 Phần 2A và 20.4.2 Phần 2B của Quy chuẩn);

(10) Hồ sơ kỹ thuật về sơn phủ và/hoặc Hồ sơ kỹ thuật về thép không gỉ sử dụng cho các két dầu hàng (theo 23.2.3 Phần 2A và 20.4.3 Phần 2B của Quy chuẩn);

(11) Các bản vẽ và hồ sơ về hệ thống chống hà (theo 2.2.2 Mục II của Quy chuẩn kỹ thuật quốc gia về hệ thống chống hà tàu biển (QCVN 74:2014/BGTVT));

(12) Các kế hoạch thử, các biên bản thử, các biên bản đo v.v…

3 Khi xem xét mục đích sử dụng, đặc điểm của tàu v.v… Đăng kiểm có thể yêu cầu trình bổ sung các hồ sơ khác, nếu thấy cần thiết.

4 Đối với các tàu có tổng dung tích (GT) bằng và lớn hơn 500 chạy tuyến quốc tế, tất cả các hồ sơ liệt kê ở -1 nói trên đều phải ghi số nhận dạng IMO của tàu.

5 Khi hoàn thành kiểm tra phân cấp, đăng kiểm viên phải xác nhận rằng các giấy chứng nhận thể hiện các thiết bị sau đã được thử nghiệm và kiểm tra thỏa mãn được duy trì trên tàu.

(1) Các bơm (bao gồm cả bơm chữa cháy sự cố);

(2) Các đầu phun và ống rồng chữa cháy;

(3) Các bình dập cháy (bao gồm cả nạp dự trữ);

(4) Trang bị cho người chữa cháy;

(5) Thiết bị thở cho thoát nạn sự cố;

(6) Các hệ thống dập cháy cố định;

(7) Các bướm chặn lửa và các cửa được đóng bằng cơ giới;

(8) Các hệ thống phát hiện và báo cháy cố định và các hệ thống phun nước chữa cháy tự động;

(9) Các vật liệu chống cháy;

(10) Thiết bị bổ sung yêu cầu đối với tàu chở hàng nguy hiểm (thiết bị điện loại phòng nổ, các hệ thống phát hiện, quần áo bảo vệ chống hóa chất, các bình cứu hỏa xách tay và các hệ thống phun sương nước);

(11) Hệ thống bọt chữa cháy mặt boong (các đầu phun và bọt);

(12) Hệ thống khí trơ (thiết bị đo hàm lượng ô xy xách tay);

(13) Các thiết bị bảo vệ buồng bơm hàng (thiết bị cảm biến nhiệt độ và thiết bị đo nồng độ khí hydro-các bon);

(14) Các cửa kín nước bên dưới boong mạn khô;

(15) Các cửa húp lô.

2.2 Kiểm tra phân cấp tàu không có giám sát của Đăng kiểm trong đóng mới

2.2.1 được sửa đổi như sau:

2.2.1 Quy định chung

1 Khi kiểm tra phân cấp các tàu được đóng không có giám sát của Đăng kiểm, phải tiến hành đo kích thước cơ cấu thực tế của các phần chính của tàu để bổ sung vào nội dung kiểm tra phân cấp thân tàu, trang thiết bị, hệ thống máy tàu, trang bị phòng cháy, phát hiện cháy và chữa cháy, phương tiện thoát nạn, trang bị điện, ổn định và mạn khô như yêu cầu đối với đợt kiểm tra định kỳ theo tuổi của tàu để xác nhận rằng chúng thỏa mãn những yêu cầu tương ứng quy định trong Quy chuẩn này.

2 Đối với các tàu được kiểm tra phân cấp không có giám sát của Đăng kiểm trong đóng mới thì hồ sơ và bản vẽ cần thiết để được Đăng kiểm đăng ký phải được trình theo các yêu cầu tương ứng nêu ở 2.1.2 và 2.1.3.

3 Đối với tàu được trang bị tài liệu hướng dẫn xếp tải theo yêu cầu ở 32.1.1 và 32.3.1 Phần 2A và 23.1.1 Phần 2B của Quy chuẩn, tài liệu hướng dẫn xếp tải bao gồm các điều kiện xếp hàng và các thông báo cần thiết khác phải được trình cho Đăng kiểm duyệt.

4 Đối với các tàu chở xô khí hóa lỏng, tài liệu hướng dẫn làm hàng quy định ở 18.2.1 Phần 8D của Quy chuẩn phải được trình cho Đăng kiểm duyệt. Đối với các tàu chở xô hóa chất nguy hiểm, tài liệu hướng dẫn làm hàng quy định ở 16.1.1 Phần 8E của Quy chuẩn phải được trình cho Đăng kiểm duyệt.

5 Đối với các tàu sử dụng nhiên liệu có độ chớp cháy thấp, các quy trình vận hành và quy trình xử lý sự cố nêu ở -3 và -4 của 17.2.2 Phần 8I phải được trình cho Đăng kiểm duyệt.

6 Đối với các tàu được trang bị sơ đồ kiểm soát tai nạn phù hợp với yêu cầu của Chương 31 Phần 2A của Quy chuẩn, sơ đồ kiểm soát tai nạn phải được trình cho Đăng kiểm duyệt.

7 Đối với tàu phải lắp trang bị kéo sự cố theo yêu cầu ở 25.2.3 Phần 2A, ngoài các bản vẽ và hồ sơ được quy định ở -1 trên, phải trình Đăng kiểm duyệt các bản vẽ bố trí trang bị kéo sự cố và phần gia cường của thân tàu tại khu vực lắp đặt trang bị kéo sự cố.

8 Nếu tàu phải trang bị sổ tay hướng dẫn thao tác và bảo dưỡng các cửa ở mũi tàu và cửa bên trong tàu theo yêu cầu 21.3.10-1, 21.4.9-1 Phần 2A hoặc 19.3.10-1, 19.4.9-1 Phần 2B của Quy chuẩn, thì sổ tay hướng dẫn này phải được trình để Đăng kiểm duyệt.

9 Thông báo ổn định phải được trình để Đăng kiểm duyệt (nếu không có thông báo ổn định thì phải tiến hành thử nghiêng ngang).

10 Mặc dù có quy định ở -2, đối với các tàu đã được phân cấp bởi các tổ chức phân cấp khác được Đăng kiểm công nhận hoặc các tổ chức phân cấp thuộc Hiệp hội các tổ chức phân cấp tàu quốc tế (IACS) thì các hồ sơ và bản vẽ phải trình cho Đăng kiểm kiểm tra có thể chỉ cần như sau:

(1) Thân tàu:

(a) Bố trí chung;

(b) Các mặt cắt ngang vùng giữa tàu;

(c) Kết cấu cơ bản;

(d) Khai triển tôn vỏ;

(e) Bố trí ống;

(f) Bánh lái;

(g) Sống đuôi;

(h) Bố trí các ống dầu hàng (đối với tàu dầu);

(i) Tuyến hình (đối với các trường hợp cần xác định lại mạn khô);

(k) Đường cong thủy lực;

(l) Sơ đồ chở gỗ súc (nếu có ấn định mạn khô chở gỗ súc);

(m) Nắp hầm hàng;

(n) Bản tính dung tích tàu hoặc bản số liệu dung tích tàu (nếu cần kiểm tra dung tích của tàu).

(2) Hệ thống máy tàu và trang bị điện:

(a) Các đặc tính kỹ thuật của hệ thống máy;

(b) Bố trí chung buồng máy;

(c) Nồi hơi và các thiết bị phụ của nồi hơi;

(d) Bố trí các ống trong buồng máy;

(e) Hệ trục chân vịt và trục trong ống bao trục;

(f) Thiết bị lái;

(g) Sơ đồ hệ thống điều khiển, hệ thống giám sát và báo động (đối với các tàu buồng máy không có người trực theo chu kỳ);

(h) Sơ đồ hệ thống điện.

(3) Các báo cáo, biên bản kiểm tra tàu hoặc bản sao của chúng;

(4) Bản sao giấy chứng nhận phân cấp, các giấy chứng nhận theo luật và giấy chứng nhận đăng ký tàu;

(5) Các hồ sơ, tài liệu khác về các đặc trưng và lịch sử của tàu (nếu có).

11 Thông báo kết quả kiểm tra hồ sơ bản vẽ, tài liệu

Sau khi Đăng kiểm kiểm tra các bản vẽ, tài liệu nêu ở -2, kết quả kiểm tra sẽ được thông báo cho chủ tàu (người đề nghị). Nếu không thể kiểm tra đầy đủ dựa trên các bản vẽ, tài liệu được trình do thiếu thông tin cần thiết thì Đăng kiểm có thể yêu cầu phải kiểm tra trên tàu.

12 Thay đổi các yêu cầu kiểm tra

(1) Nếu chủ tàu muốn hoãn một phần kiểm tra và Đăng kiểm thấy phù hợp thì có thể chấp nhận hoãn dựa trên việc kiểm tra tình trạng thực tế của tàu. Nội dung kiểm tra được hoãn này phải được hoàn thành trong vòng một năm.

(2) Tùy theo từng trường hợp, có thể xem xét đặc biệt đến các yêu cầu kiểm tra phân cấp các tàu không có giám sát của Đăng kiểm trong đóng mới với điều kiện trong vòng một năm tàu phải được hoàn thành kiểm tra định kỳ tiếp theo trùng với đợt kiểm tra đến hạn của kiểm tra định kỳ.

13 Nếu Đăng kiểm thấy cần thiết, do tình trạng và tuổi của tàu, thì trước khi bắt đầu kiểm tra phân cấp, Đăng kiểm có thể yêu cầu kiểm tra sơ bộ tàu.

14 Mặc dù có quy định ở -1, đối với các tàu đã được phân cấp bởi các tổ chức phân cấp khác được Đăng kiểm công nhận hoặc các tổ chức phân cấp thuộc Hiệp hội các tổ chức phân cấp tàu quốc tế (IACS) thì nội dung kiểm tra phân cấp các tàu được đóng không có giám sát của Đăng kiểm có thể được thực hiện với khối lượng tối thiểu như sau, dựa vào tuổi tàu và tình trạng kiểm tra phân cấp của tổ chức phân cấp trước đây của tàu:

(1) Kiểm tra thân tàu:

(a) Đối với các tàu dưới 5 tuổi, nội dung kiểm tra phải như nội dung của kiểm tra hàng năm;

(b) Đối với các tàu từ 5 đến dưới 10 tuổi, nội dung kiểm tra phải bao gồm nội dung của kiểm tra hàng năm và kiểm tra một số két dằn đại diện;

(c) Đối với các tàu từ 10 tuổi đến dưới 20 tuổi, nội dung kiểm tra phải bao gồm nội dung của kiểm tra hàng năm và kiểm tra một số két dằn và khoang hàng đại diện;

(d) Đối với các tàu có dấu hiệu bổ sung ESP từ 15 tuổi đến dưới 20 tuổi, nội dung kiểm tra phải như nội dung của kiểm tra định kỳ hoặc kiểm tra trung gian, lấy nội dung nào đến hạn gần nhất;

(e) Đối với tất cả các tàu từ 20 tuổi trở lên, nội dung kiểm tra phải như nội dung của kiểm tra định kỳ (bao gồm cả các tàu áp dụng kiểm tra liên tục thân tàu);

(f) Trong trường hợp áp dụng các yêu cầu ở (iv) đến (v) trên, nếu tàu chưa đến hạn lên đà vào thời điểm kiểm tra, Đăng kiểm có thể xem xét để chấp nhận kiểm tra dưới nước thay cho kiểm tra trên đà;

(g) Khi áp dụng các yêu cầu ở (a) đến (f) trên, có thể thực hiện như sau:

- Nếu kiểm tra phân cấp được coi như kiểm tra chu kỳ để duy trì cấp thì Đăng kiểm có thể xem xét chấp nhận các kết quả đo chiều dày của tổ chức phân cấp trước đây của tàu nếu chúng được thực hiện trong cửa sổ kiểm tra quy định của kiểm tra chu kỳ đó. - Nếu kiểm tra phân cấp không được coi như kiểm tra chu kỳ để duy trì cấp thì Đăng kiểm có thể xem xét chấp nhận các kết quả đo chiều dày của tổ chức phân cấp trước đây của tàu nếu chúng được thực hiện trong phạm vi 15 tháng trước khi hoàn thành kiểm tra phân cấp để vào cấp của Đăng kiểm nếu nó nằm trong phạm vi của kiểm tra định kỳ, trong phạm vi 18 tháng trước khi hoàn thành kiểm tra phân cấp để vào cấp của Đăng kiểm nếu nó nằm trong phạm vi của kiểm tra trung gian.

Trong cả hai trường hợp, các kết quả đo chiều dầy phải được Đăng kiểm soát xét sự phù hợp với các yêu cầu kiểm tra áp dụng và phải đo kiểm tra đến mức độ Đăng kiểm thấy phù hợp.

(h) Trong trường hợp áp dụng các yêu cầu ở (c) đến (e) trên, có thể không yêu cầu việc thử két đối với các tàu trên 15 tuổi như một phần của kiểm tra phân cấp để vào cấp của Đăng kiểm trừ khi kiểm tra vào cấp được coi như đợt kiểm tra chu kỳ để duy trì cấp. Nếu kiểm tra phân cấp để vào cấp của Đăng kiểm được coi như kiểm tra chu kỳ để duy trì cấp, Đăng kiểm có thể xem xét chấp nhận việc thử két được thực hiện bởi tổ chức đăng kiểm trước đây nếu chúng được thực hiện trong phạm vi cửa sổ kiểm tra áp dụng của kiểm tra chu kỳ đó.

(2) Hệ thống máy tàu và trang bị điện:

Phải kiểm tra chung tất cả các máy quan trọng, đặc biệt, phải bao gồm:

(a) Thiết bị đốt dầu của nồi hơi, bộ tiết kiệm và thiết bị sinh hơi phải được kiểm tra trong các điều kiện làm việc. Việc điều chỉnh các van an toàn của các thiết bị này phải được xác nhận lại bằng cách kiểm tra các biên bản kiểm tra của tàu;

(b) Tất cả các bình chịu áp lực;

(c) Điện trở cách điện, các bộ ngắt mạch máy phát điện, các rơ le ngắt ưu tiên và bộ điều tốc động cơ lai máy phát phải được thử; khả năng làm việc song song và phân chia tải của các máy phát phải được kiểm tra xác nhận;

(d) Trong mọi trường hợp, các đèn và thiết bị chỉ báo hàng hải, các nguồn điện làm việc và dự phòng của chúng phải được xác nhận lại;

(e) Các bơm hút khô, bơm chữa cháy sự cố và điều khiển từ xa các van dầu, bơm dầu đốt, bơm dầu bôi trơn và các quạt thông gió cưỡng bức phải được kiểm tra trong các điều kiện làm việc;

(f) Các thiết bị tái tuần hoàn và làm sạch băng (nếu có);

(g) Máy chính và tất cả các máy phụ cần thiết cho hoạt động của tàu trên biển cùng với các thiết bị điều khiển chính và máy lái phải được thử trong các điều kiện làm việc. Thiết bị lái phụ cũng phải được thử. Việc thử đi biển ngắn phải được thực hiện nếu Đăng kiểm thấy cần thiết khi tàu đã bị dừng hoạt động trong thời gian dài;

(h) Thiết bị khởi động ban đầu phải được xác nhận lại;

(i) Đối với các tàu dầu, hệ thống dầu hàng và thiết bị điện ở các vùng nguy hiểm phải được kiểm tra sự phù hợp với các yêu cầu của Quy chuẩn. Nếu có lắp các thiết bị an toàn về bản chất, đăng kiểm viên phải thỏa mãn rằng, chúng đã được chứng nhận bởi cơ quan được công nhận. Các thiết bị an toàn và báo động và các dụng cụ đo đạc chính của hệ thống khí trơ phải được xác nhận lại và hệ thống phải được kiểm tra chung để đảm bảo không tạo thành nguy cơ nguy hiểm cho tàu;

(k) Trong trường hợp kiểm tra phân cấp để vào cấp của Đăng kiểm đối với tàu tại thời điểm bàn giao tàu, các nội dung nêu ở (b) đến (i) trên, việc xác nhận lại có thể bằng cách xem xét biên bản của tàu.

2.3.2 được sửa đổi như sau:

2.3.2 Thử đường dài

1 Khi kiểm tra phân cấp tất cả các tàu, phải tiến hành thử đường dài theo quy định từ (1) đến (13) dưới đây trong điều kiện tàu toàn tải, thời tiết tốt và biển lặng, ở vùng biển không hạn chế độ sâu của nước đối với mớn nước của tàu. Tuy nhiên, nếu việc thử đường dài không thể thực hiện được trong điều kiện toàn tải thì có thể thử với điều kiện tải thích hợp. Việc đo tiếng ồn nêu ở (11) phải được thực hiện hoặc ở trạng thái toàn tải hoặc ở trạng thái dằn.

(1) Thử tốc độ;

(2) Thử lùi;

(3) Thử thiết bị lái, thử chuyển đổi từ lái chính sang lái phụ;

(4) Thử quay vòng. Trong từng trường hợp cụ thể, Đăng kiểm có thể xem xét miễn giảm thử quay vòng cho từng tàu riêng rẽ, với điều kiện phải có đầy đủ số liệu thử quay vòng của các tàu đóng cùng phiên bản;

(5) Thử để xác nhận không có trục trặc trong điều kiện hoạt động của máy cũng như đặc tính của tàu trong lúc thử đường dài;

(6) Thử chức năng của các tời neo;

(7) Thử chức năng hệ thống điều khiển tự động và điều khiển từ xa của máy chính hoặc chân vịt biến bước, nồi hơi và các tổ máy phát điện;

(8) Thử tích hơi của nồi hơi;

(9) Đo dao động xoắn của hệ trục (nếu yêu cầu ở Chương 8 Phần 3 của Quy chuẩn);

(10) Đo áp suất âm thanh của hệ thống phát hiện và báo cháy cố định;

(11) Đo tiếng ồn (nếu áp dụng các quy định của QCVN 80:2014/BGTVT);

(12) Kiểm tra xác nhận báo cáo tính toán tổng méo sóng hài và hướng dẫn vận hành bộ lọc sóng hài;

(13) Các nội dung thử khác, nếu Đăng kiểm thấy cần thiết.

2 Kết quả thử quy định ở -1 trên phải được trình cho Đăng kiểm để làm hồ sơ thử tàu đường dài.

3 Trong trường hợp kiểm tra phân cấp đối với các tàu được đóng không có giám sát của Đăng kiểm, Đăng kiểm có thể miễn giảm các yêu cầu thử nêu trên với điều kiện có đủ số liệu trong lần thử trước và kể từ lần thử đó tàu không có thay đổi làm ảnh hưởng đến kết quả thử quy định ở -1 nói trên.

4 Thử tốc độ nêu ở -1(1) trên phải được thực hiện như nêu ở (1) và (2) dưới đây:

(1) Đối với các tàu phải thực hiện việc thử tốc độ ở trạng thái toàn tải, phải thử xác nhận tốc độ tàu như định nghĩa ở 1.2.26 Phần 1A của Quy chuẩn. Đối với các tàu không thể thực hiện việc thử tốc độ ở trạng thái toàn tải thì tốc độ tàu ở vòng quay liên tục lớn nhất của máy chính phải được xác nhận (tốc độ này sau đây được gọi là “tốc độ lớn nhất của tàu”);

(2) Tốc độ tàu tương ứng với công suất máy chính nêu ở Bảng 1B/2.2 (không bao gồm 110% và vòng quay tối thiểu) cũng phải được xác nhận.

5 Thử lùi theo yêu cầu ở -1(2) trên phải được thực hiện phù hợp với (1) và (2) dưới đây:

(1) Thử lùi phải được thực hiện phù hợp với (a) và (b) dưới đây và các nội dung thử liên quan đến khả năng dừng tàu phải được đo. Tuy nhiên các nội dung thử liên quan đến khả năng dừng tàu có thể được bỏ qua nếu được Đăng kiểm chấp nhận, với điều kiện có đầy đủ số liệu từ lần thử lùi tàu của tàu tương tự.

(a) Trong khi tàu đang chạy tiến với tốc độ lớn nhất, lệnh lùi hết tốc và đảo chiều từ chạy tiến sang chạy lùi được thực hiện càng nhanh càng tốt;

(b) Đối với các tàu không thể thực hiện thử được ở tốc độ lớn nhất, tàu phải được chạy tiến ở tốc độ không nhỏ hơn tốc độ ở 90% tốc độ tàu tương ứng với không nhỏ hơn 95% vòng quay liên tục lớn nhất của máy chính. Trong khi tàu đang chạy tiến với tốc độ này, lệnh lùi hết tốc và đảo chiều từ chạy tiến sang chạy lùi được thực hiện càng nhanh càng tốt.

(2) Phải đảm bảo rằng máy hoạt động bình thường khi tàu chạy lùi. Máy chính phải được duy trì ở tốc độ không nhỏ hơn 70% vòng quay liên tục lớn nhất. Tàu phải được duy trì chạy lùi trong các khoảng thời gian nêu ở (a) và (b) dưới đây tùy thuộc vào loại máy và phải đảm bảo khả năng hoạt động như nêu ở 1.3.2 Phần 3 của Quy chuẩn:

(a) Đối với các tàu có máy chính là động cơ điêzen, khoảng thời gian 10 phút hoặc cho đến khi tốc độ lùi (vòng quay/phút) ổn định, lấy giá trị nào lớn hơn;

(b) Đối với các tàu có máy chính là tua bin hơi, tua bin khí hoặc hệ đẩy bằng điện, khoảng thời gian là 15 phút.

6 Việc thử thiết bị lái và thử chuyển đổi từ thiết bị lái chính sang lái phụ như yêu cầu ở -1(3) trên phải được thực hiện phù hợp với các yêu cầu ở từ (1) đến (11) sau đây. Tuy nhiên, các thử nghiệm yêu cầu ở (4), (7), (8), (9), (10) và (11) có thể được bỏ qua nếu các thử nghiệm này đã được thực hiện hoặc trên ụ khô hoặc tại mạn ụ.

(1) Thử khả năng lái như nêu ở 15.2.2 và 15.2.3 Phần 3 của Quy chuẩn. Nếu tàu không thể thử được ở trạng thái toàn tải và chạy tiến ở tốc độ tương ứng với vòng quay liên tục lớn nhất của máy chính và bước thiết kế lớn nhất của chân vịt, tàu có thể chứng minh sự phù hợp với các yêu cầu này bằng một trong các phương pháp dưới đây:

(a) Thử chạy tiến được thực hiện ở trạng thái bánh lái ngập hoàn toàn (tại đường nước khi tốc độ tàu bằng không) và tàu ở trạng thái cân bằng dọc với tốc độ của tàu tương ứng với vòng quay liên tục lớn nhất của máy chính và bước thiết kế lớn nhất của chân vịt (trong trường hợp máy lái phụ thì một nửa của tốc độ này hoặc 7 hải lý, lấy giá trị lớn hơn). Trong trường hợp bánh lái không thể ngập hoàn toàn ở trạng thái cân bằng dọc thì có thể chấp nhận chiều chìm mà bánh lái ở vị trí ngập hoàn toàn (tại đường nước khi tốc độ tàu bằng không) trong điều kiện chúi đuôi chấp nhận được;

(b) Nếu không thể thử được trong điều kiện bánh lái ngập hoàn toàn, phải tính toán tốc độ tiến thích hợp sử dụng phần diện tích bánh lái ngập trong nước trong điều kiện tải thử đường dài như đề nghị. Tốc độ tiến tính toán phải sao cho tạo ra lực và mô men tác dụng lên máy lái chính tối thiểu phải bằng như trường hợp thử khi tàu ở trạng thái toàn tải và chạy tiến với tốc độ của tàu tương ứng với vòng quay liên tục lớn nhất của máy chính và bước thiết kế lớn nhất của chân vịt (trong trường hợp máy lái phụ thì một nửa của tốc độ này hoặc 7 hải lý, lấy giá trị lớn hơn);

(c) Thử được thực hiện ở trạng thái mà lực và mô men xoắn tác dụng lên bánh lái ở trạng thái thử có thể dự tính và ngoại suy từ trạng thái toàn tải được một cách tin cậy. Tốc độ của tàu phải tương ứng với vòng quay liên tục lớn nhất của máy chính và bước thiết kế lớn nhất của chân vịt (trong trường hợp máy lái phụ thì một nửa của tốc độ này hoặc 7 hải lý, lấy giá trị lớn hơn).

(d) Trong trường hợp áp dụng (c) trên, phải thực hiện theo (i) và (ii) dưới đây hoặc các nghiên cứu tính toán, thử nghiệm thủy động học khác được Đăng kiểm chấp nhận.

(i) Mô men bánh lái ở trạng thái đầy tải và ở tốc độ tàu định nghĩa ở 1.2.26 Phần 1A phải được dự tính dựa trên công thức ngoại suy dưới đây. Tuy nhiên, không cần phải ngoại suy nếu AT lớn hơn 0,95AF.

QF = QT

Trong đó:

QF: Mô men trục lái (mô men ở trục lái) ở trạng thái đầy tải và tốc độ tàu định nghĩa ở 1.2.26 Phần 1A.

QT: Mô men trục lái (mô men ở trục lái) ở trạng thái thử

α: Hệ số ngoại suy được lấy theo công thức sau:

AF­: Tổng diện tích nhô ra ngập nước của phần chuyển động được của bánh lái ở trạng thái toàn tải

AT: Tổng diện tích nhô ra ngập nước của phần chuyển động được của bánh lái ở trạng thái thử

VF: Tốc độ thiết kế dự định (theo hợp đồng) của tàu tương ứng với số vòng quay liên tục lớn nhất của máy chính ở trạng thái toàn tải

VT: Tốc độ đo được của tàu (có lưu ý đến dòng chảy) ở trạng thái thử.

(ii) Nếu áp suất của hệ thống dẫn động bánh lái cho thấy quan hệ tuyến tính với mô men trục lái thì phương trình trên có thể lấy phù hợp với công thức sau. Nếu sử dụng bơm thể tích có lưu lượng không đổi thì có thể coi là thỏa mãn 15.2.2-1(1) hoặc 15.2.3-1(1) nếu áp suất thủy lực của thiết bị dẫn động dự tính được ở trạng thái toàn tải nhỏ hơn áp suất làm việc lớn nhất đã định của thiết bị dẫn động bánh lái. Nếu sử dụng bơm cấp biến thiên, số liệu của bơm phải được cung cấp và có chú giải để dự tính được lưu lượng cấp tương ứng với trạng thái toàn tải để tính thời gian lái và để có thể so với thời gian yêu cầu.

PF = PT

(2) Thử hoạt động các máy lái, bao gồm cả chuyển đổi giữa các máy lái;

(3) Thử cách ly một hệ thống truyền động thủy lực bao gồm cả kiểm tra thời gian khôi phục khả năng lái;

(4) Thử hệ thống nạp lại chất lỏng thủy lực;

(5) Thử nguồn cấp điện sự cố theo yêu cầu ở 15.2.6 Phần 3 của Quy chuẩn;

(6) Thử hoạt động điều khiển, bao gồm cả chuyển đổi giữa 2 hệ thống điều khiển, chuyển đổi giữa hệ thống điều khiển và thiết bị điều khiển được trang bị trong buồng máy lái và chuyển đổi giữa lái tự động và lái tay;

(7) Thử phương tiện liên lạc giữa buồng lái và buồng máy và giữa buồng máy và buồng máy lái;

(8) Thử chức năng các thiết bị chỉ báo báo động, thiết bị chỉ báo góc lái và các máy lái theo yêu cầu ở Chương 15 Phần 3 của Quy chuẩn;

(9) Thử chức năng của thiết bị chỉ báo báo động mất nguồn và quá dòng, tình trạng hoạt động của các động cơ điện và van an toàn đề phòng quá áp;

(10) Thử chức năng thiết bị chặn bánh lái;

(11) Nếu thiết bị lái được thiết kế để tránh khóa thủy lực thì phải thử để đảm bảo thỏa mãn đặc tính này.

7 Thử quay trở theo yêu cầu ở -1(4) trên phải được thực hiện phù hợp với (1) và (2) dưới đây:

(1) Tàu phải được lái sang trái hoặc phải với góc bánh lái lớn nhất (thông thường là 35 độ, tuy nhiên, nếu là bánh lại loại đặc biệt thì Đăng kiểm có thể chấp nhận góc bẻ lái khác) trong khi đang hành trình tiến với tốc độ lớn nhất và góc bánh lái được giữ cho đến khi tàu quay vòng được 360 độ. Khả năng quay trở phải được đo và ổn định của tàu trong quá trình quay phải được xác nhận;

(2) Mặc dù được quy định ở (1), các tàu không thể thực hiện được việc thử ở tốc độ lớn nhất thì tàu phải được chạy tiến với tốc độ không nhỏ hơn tốc độ nêu ở -5(1)(b). Trong khi tàu đang ở chế độ này, tàu được lái sang trái hoặc phải với góc bánh lái lớn nhất (thông thường là 35 độ, tuy nhiên, nếu là bánh lại loại đặc biệt thì Đăng kiểm có thể chấp nhận góc bẻ lái khác) và góc bánh lái được giữ cho đến khi tàu quay vòng được 360 độ.

8 Thử hoạt động hệ thống máy nêu ở -1(5) trên phải bao gồm từ (1) đến (7) sau để xác định rằng hệ thống máy hoạt động bình thường và tin cậy và không có các rung động quá mức trong dải vòng quay khai thác. Tuy nhiên, có thể bỏ qua các thử nghiệm này nếu các thử nghiệm này đã được thực hiện khi tàu trên ụ khô hoặc tại mạn ụ.

(1) Đối với các động cơ điêzen, thử tải tiêu chuẩn như nêu ở Bảng 1B/2.2. Đối với các động cơ điêzen lai máy phát hoặc máy phụ (trừ máy phụ chuyên dụng), việc thử hoạt động có thể thực hiện vào các thời điểm thích hợp sau khi lắp đặt trên tàu;

(2) Đối với các tua bin khí và tua bin hơi sử dụng làm máy chính, việc thử tải có thể được thực hiện ở các mức độ 3 hoặc 4 của công suất được lựa chọn từ công suất khai thác liên tục thông thường và 4/4, 3/4, 2/4 và 1/4 của công suất liên tục lớn nhất của động cơ;

(3) Thử hoạt động các thiết bị khởi động:

Phải xác nhận rằng các động cơ điêzen khởi động liên tục với số lần như yêu cầu ở 2.5.3-2 Phần 3 của Quy chuẩn.

(4) Thử chức năng các thiết bị an toàn và báo động:

Phải thực hiện việc thử các chức năng thiết bị an toàn và báo động như yêu cầu ở 2.4, 3.3 và 4.3 Phần 3 của Quy chuẩn;

(5) Sự phù hợp của dầu đốt:

Sự phù hợp của dầu cặn và các loại dầu đặc biệt khác sử dụng cho động cơ phải được xác nhận. Tuy nhiên, việc thử này có thể được bỏ qua nếu đã khẳng định được khi thử tại xưởng;

(6) Thử chức năng các thiết bị an toàn và báo động của nồi hơi;

(7) Thử chức năng các thiết bị an toàn và báo động của bộ tiết kiệm khí thải.

9 Thử chức năng các tời neo như nêu ở -1(6) trên phải được thực hiện phù hợp với (1) và (2) dưới đây và phải xác nhận rằng kết cấu và các thiết bị kèm theo của chúng ở trạng thái tốt.

(1) Thử tải:

Với 82,5 m xích neo (3 tiết xích) ngập dưới nước và treo tự do khi bắt đầu kéo lên, việc thử phải được thực hiện phù hợp với quy trình nêu ở (a) đến (c) dưới đây. Đối với (a) và (b), tời neo phải hoạt động với tốc độ trung bình không nhỏ hơn 0,15m/giây. Nếu không thể có 3 tiết xích ngập dưới nước do vị trí của tàu thì có thể thử tương đương khác nếu được Đăng kiểm chấp nhận.

(a) Kéo 2 tiết xích một mạn;

(b) Kéo 2 tiết xích mạn kia;

(c) Kéo 1 tiết xích cả 2 mạn đồng thời;

(2) Thử phanh thiết bị kéo xích:

Khả năng thả và giữ của phanh thiết bị kéo xích phải được xác nhận bằng cách thả neo và phanh với mỗi 1/2 tiết xích.

Bảng 1B/2.2 Thử đường dài đối với các động cơ điêzen

Nội dung thử

Mục đích sử dụng của động cơ

Máy chính của tàu chạy bằng động cơ điêzen (1)

Máy chính của tàu chạy bằng động cơ điện (2)

Động cơ lai máy phát (trừ máy phụ chuyên dụng...) (2)

Chạy 110% công suất (3)

30 phút với tốc độ động cơ phù hợp với đường cong chân vịt danh nghĩa

30 phút ở tốc độ n0 (n0 là tốc độ định mức của động cơ)

Chứng minh khả năng cấp được 110% công suất

Chạy 100% công suất (công suất định mức) (4)

4 giờ với tốc độ động cơ phù hợp với đường cong chân vịt danh nghĩa

4 giờ ở tốc độ n0

4 giờ ở tốc độ n0 (4)(5)

(phải bao gồm chạy ở 100% công suất)

Chạy với công suất khai thác liên tục thông thường (4)

2 giờ với tốc độ động cơ phù hợp với đường cong chân vịt danh nghĩa

2 giờ ở tốc độ n0

Chạy 75% công suất

Thời gian đủ với tốc độ động cơ phù hợp với đường cong chân vịt danh nghĩa (một hoặc hai nội dung có thể bỏ qua)

Thời gian đủ với tốc độ ở tốc độ n0 (một hoặc hai nội dung có thể bỏ qua)

Chạy 50% công suất

Chạy 25% công suất

Thử vòng quay tối thiểu của động cơ

x (6)

-

-

Chú thích:

(1) Trong trường hợp chân vịt biến bước, phải thử với các bước khác nhau của chân vịt.

(2) Phải thử ở tốc độ định mức với chế độ đặt cho bộ điều tốc cố định và phải dựa vào công suất điện định mức của các máy phát được dẫn động.

(3) Có thể bỏ qua thử nếu Đăng kiểm thấy phù hợp khi xem xét các kết quả thử tại xưởng.

(4) Thời gian thử có thể rút ngắn (tuy nhiên, thử ở 100% công suất đối với máy chính phải được thực hiện trong thời gian không ít hơn 1 giờ) nếu Đăng kiểm thấy phù hợp khi xem xét các kết quả thử tại xưởng.

(5) Tải thử có thể được giảm đi nếu động cơ không thể thực hiện được các tải đã định.

(6) Phải thử để xác nhận vòng quay làm việc tối thiểu của máy chính khi tàu được lái ở góc bánh lái lớn nhất.

(7) Ký hiệu “x” là phải thực hiện, ký hiệu “-” là không phải thực hiện.

10 Thử chức năng hệ thống điều khiển tự động và điều khiển từ xa của máy chính hoặc chân vịt biến bước, nồi hơi và các tổ máy phát điện theo yêu cầu ở -1(7) phải được thực hiện phù hợp với (1) đến (4) dưới đây. Tuy nhiên, có thể bỏ qua các thử nghiệm này khi thử đường dài nếu các thử nghiệm này đã được thực hiện khi tàu neo đậu hoặc tại mạn ụ.

(1) Các hệ thống điều khiển máy chính và chân vịt biến bước phải được thử như (a) đến (d) dưới đây:

(a) Máy chính hoặc chân vịt biến bước phải được thử khởi động, thử tiến-lùi và thử chạy trong toàn bộ dải công suất bằng các thiết bị điều khiển từ xa ở trạm điều khiển chính hoặc trạm điều khiển chính trên buồng lái;

(b) Ngoài việc thử tăng giảm công suất, thử hoạt động máy chính hoặc chân vịt biến bước sử dụng thiết bị điều khiển trên buồng lái phải được thực hiện. Nếu thử hoạt động đã được thực hiện cho toàn bộ dải công suất bằng thiết bị điều khiển trên buồng lái, có thể xem xét giảm các nội dung thử, trừ thử khởi động;

(c) Nếu có từ 2 trạm điều khiển máy chính hoặc chân vịt biến bước, phải thử chuyển đổi điều khiển khi tàu đang chạy tiến và đang chạy lùi. Nếu thiết bị điều khiển từ xa máy chính hoặc chân vịt biến bước thỏa mãn 18.3.2-2(3)(b) Phần 3 của Quy chuẩn, có thể thực hiện việc thử nêu trên khi máy chính dừng hoạt động.

(2) Nồi hơi

Thử chức năng của các hệ thống điều khiển nồi hơi phải được thực hiện phù hợp với các yêu cầu từ (a) đến (c) sau:

(a) Phải xác nhận rằng các thiết bị như điều khiển nước cấp và đốt có thể hoạt động ổn định thỏa mãn các thay đổi tải của nồi hơi và nồi hơi chính có thể cấp hơi ổn định cho máy chính, các tổ máy phát điện và máy phụ cần thiết cho máy chính của tàu mà không vận hành bằng tay tại chỗ;

(b) Đối với các nồi hơi phụ quan trọng, phải xác nhận rằng chúng có thể cấp hơi ổn định cho máy phụ cần thiết cho máy chính của tàu mà không vận hành bằng tay;

(c) Nếu sử dụng bộ tiết kiệm khí xả để tạo nguồn hơi dẫn động máy phát và nồi hơi để tự động cấp thêm hơi trong khi mất nguồn, phải thử hoạt động của các thiết bị điều khiển tự động cho hệ thống này.

(3) Các tổ máy phát điện

Nếu các máy phát cấp nguồn điện cho các tải cần thiết để đẩy tàu, nguồn dẫn động chúng phụ thuộc vào hệ thống đẩy tàu, phải thử chức năng các hệ thống điều khiển tự động và điều khiển từ xa của các tổ máy phát;

(4) Đối với các tổ máy phát quy định ở 3.2.1-3 Phần 4, có lưu ý đến việc áp dụng 6.2.11-1 và 6.2.11-3 Phần 4 của Quy chuẩn áp dụng cho các tàu nêu ở 6.1.1 Phần 4 của Quy chuẩn, các nội dung sau phải được xác nhận khi máy chính hoạt động công suất khai thác liên tục thông thường. Tuy nhiên, trong trường hợp mà máy chính vận hành ở công suất khác công suất khai thác liên tục thông thường, việc thử có thể được thực hiện khi máy chính hoạt động ở công suất đó với điều kiện tất cả thiết bị ngoại vi chủ động hoạt động ở công suất giống như công suất khai thác liên tục thông thường của máy chính.

(a) Nếu thông thường chỉ sử dụng một máy phát, máy phát dự phòng, bộ ngắt mạch máy phát và máy phụ quan trọng khởi động tự động khi nguồn điện chính bị ngắt bằng kích hoạt bộ ngắt mạch;

(b) Nếu thông thường sử dụng hai tổ máy phát điện thì việc ngắt ưu tiên các tải không cần thiết phải được thực hiện và việc đẩy tàu, lái tàu vẫn được duy trì khi bộ ngắt mạch của một tổ máy bị kích hoạt.

11 Thử tích hơi của nồi hơi theo yêu cầu ở -1(8) phải được thực hiện phù hợp với (1) đến (3) dưới đây:

(1) Thử tích hơi phải được thực hiện như nêu ở (a) và (b) dưới đây trong khi nồi hơi đang ở trạng thái đốt lớn nhất. Tuy nhiên, nếu số liệu sản lượng hơi của nồi hơi trình cho Đăng kiểm đã được chấp nhận thì có thể miễn thử tích hơi nêu ở (a).

(a) Khi van an toàn của nồi hơi mở khi tất cả các van chặn được đóng lại trừ các van cấp hơi cho máy cần thiết cho hoạt động của nồi hơi, áp suất tích hơi trong trống nồi hơi không được vượt quá 110% áp suất làm việc được duyệt. Tuy nhiên, nước cấp cần thiết để duy trì mức nước an toàn có thể được cấp vào.

(b) Đối với nồi hơi có bộ quá nhiệt, nếu việc thử tích hơi có thể dẫn đến quá nhiệt của bộ quá nhiệt, thử hoạt động của thiết bị nêu ở 9.9.3-8 Phần 3 của Quy chuẩn có thể được thực hiện để thay thế sau khi đóng tất cả nguồn cấp hơi chính. Trong trường hợp này việc kéo mỗi van an toàn phải được kiểm tra trước.

(2) Thử tích hơi nêu ở (1) có thể được thực hiện vào thời điểm thích hợp khi tàu đang neo đậu hoặc cập mạn ụ;

(3) Đối với các nồi hơi có khả năng đốt lại khi sử dụng bộ tiết kiệm khí xả, về nguyên tắc, thử tích hơi phải được thực hiện phù hợp với phương pháp nêu ở (1)(a) và (b) trong trạng thái đốt lớn nhất và ở công suất liên tục lớn nhất của máy chính.

12 Các nội dung thử khác, nếu Đăng kiểm thấy cần thiết nêu ở -1(12) là các thử và kiểm tra nêu ở từ (1) đến (5) dưới đây:

(1) Đối với các tàu có nhiều chân vịt hoặc nhiều máy chính, thử đường dài phải được thực hiện với giả định rằng một chân vịt hoặc máy chính không hoạt động do bị hỏng để xác nhận rằng tàu có thể điều động được trong tình trạng như vậy;

(2) Nếu tàu có trang bị các thiết bị hỗ trợ quay trở tàu hoặc dừng tàu thì phải thử hoạt động của các thiết bị đó;

(3) Mở kiểm tra các xy lanh có thể được yêu cầu sau khi thử đường dài nếu Đăng kiểm thấy cần thiết;

(4) Thử đường dài các tàu có hệ đẩy tàu chạy điện phải được thực hiện với quy trình thử được Đăng kiểm chấp nhận;

(5) Đối với các tàu chở xô khí hóa lỏng, chở xô hóa chất nguy hiểm và các tàu khác có chiều dài không nhỏ hơn 100 m, thử đường dài để xác nhận khả năng quay ban đầu, độ chệch hướng và khả năng giữ hướng phải được thực hiện. Tuy nhiên, việc thử này không cần thực hiện đối với các tàu mà đặc tính quay trở được xác nhận bằng đầy đủ số liệu của tàu và loại thử cũng như các thông tin từ các nguồn như từ việc thử các tàu tương tự và thử mô hình.

CHƯƠNG 3 KIỂM TRA HÀNG NĂM

3.3 Kiểm tra hàng năm hệ thống máy tàu

3.3.1-1(4) được bổ sung như sau:

3.3.1 Kiểm tra chung

1 Vào các đợt kiểm tra hàng năm hệ thống máy, phải kiểm tra chung toàn bộ hệ thống máy trong buồng máy và phải kiểm tra như quy định ở từ (1) đến (4) sau đây:

(1) Phải xác nhận rằng máy chính, hệ thống truyền công suất, hệ trục, động cơ dẫn động không phải là máy chính, nồi hơi, thiết bị hâm bằng dầu nóng, lò đốt chất thải, bình áp lực, máy phụ, hệ thống đường ống, hệ thống điều khiển, trang bị điện và các bảng điện đều ở tình trạng tốt;

(2) Phải xác nhận rằng buồng máy, buồng nồi hơi và phương tiện thoát nạn đều ở tình trạng tốt xét về khía cạnh cháy và nổ;

(3) Đối với những tàu có hệ thống bảo dưỡng phòng ngừa theo các yêu cầu ở 8.1.3 Chương 8, phải kiểm tra chung hệ thống và xem xét lại từng bản ghi thông số kiểm soát của hệ thống để xác nhận rằng các hệ thống liên quan đã được bảo dưỡng tốt.

(4) Đối với các tàu có dấu hiệu phân cấp "APSS-O" hoặc "APSS-W" mà định kỳ thực hiện phân tích dầu hoặc thử mẫu nước, phải kiểm tra chung về hệ trục và xem xét tất cả các số liệu giám sát tình trạng có ở trên tàu để đảm bảo rằng hệ thống được duy trì tốt.

2 Ngoài các yêu cầu ở -1 trên đây, vào các đợt kiểm tra hàng năm hệ thống máy của tàu dầu, phải xác nhận rằng bệ đỡ bơm và hệ thống thông gió trong các buồng bơm hàng và trang bị điện trong các vùng nguy hiểm đều ở tình trạng tốt.

3.7 được bổ sung như sau:

3.7 Các yêu cầu đặc biệt đối với các tàu sử dụng nhiên liệu có điểm chớp cháy thấp

3.7.1 Quy định chung

Ngoài các yêu cầu áp dụng ở các mục trên, các yêu cầu ở 3.7 phải được áp dụng khi kiểm tra hàng năm các tàu sử dụng nhiên liệu có điểm chớp cháy thấp. Tuy nhiên, các nội dung kiểm tra các két nhiên liệu được nạp khí trơ hoặc các khoang được nạp khí trơ khác có thể được bỏ qua nếu đăng kiểm viên hiện trường thấy không cần thiết.

3.7.2 Nội dung kiểm tra

Vào các đợt kiểm tra hàng năm các tàu sử dụng nhiên liệu có điểm chớp cháy thấp, các nội dung kiểm tra khoang, kết cấu, thiết bị... như nêu ở Bảng 1B/3.11 phải được thực hiện để đảm bảo chúng ở trạng thái tốt. Phạm vi kiểm tra có thể được tăng lên để bao gồm cả thử tính năng bổ sung, thử hoạt động và mở kiểm tra trong trường hợp đăng kiểm viên hiện trường thấy cần thiết.

3.8 Các yêu cầu đặc biệt đối với tàu hàng rời và tàu dầu

3.8.1 Quy định chung

Ngoài các yêu cầu của 3.2 và 3.3, các yêu cầu ở 3.8 này áp dụng cho kiểm tra hàng năm các tàu hàng rời và tàu dầu thuộc phạm vi áp dụng Quy định 3-10 Chương II-1 SOLAS 74.

3.8.2 Kiểm tra

Trường hợp đăng kiểm viên thấy cần thiết, phải thực hiện các nội dung kiểm tra kết cấu thân tàu, có lưu ý đến các khu vực được nhận dạng là cần phải lưu ý đặc biệt trong hồ sơ kết cấu tàu.

Bảng 1B/3.3 được sửa đổi như sau:

Bảng 1B/3.3 Thử hoạt động

T.T

Hạng mục

Thử nghiệm

1

Nắp miệng khoang kín thời tiết

● Thử bằng vòi rồng, nếu đăng kiểm viên thấy cần thiết.

● Kiểm tra ngẫu nhiên hoạt động tương đối của các nắp đậy miệng khoang được dẫn động cơ giới bao gồm cả các bộ phận cơ giới và thủy lực, dây cáp, xích và các chi tiết nối truyền động.

● Đối với các nắp đậy miệng khoang được dẫn động cơ giới ở tàu chở hàng rời, các tấm nắp miệng khoang ở vùng phía trước 0,25 Lf và ít nhất một tấm bổ sung, bao gồm cả các bộ phận cơ giới và thủy lực, dây cáp, xích và các chi tiết nối truyền động phải được kiểm tra hoạt động đạt yêu cầu, sao cho tất cả các nắp miệng khoang trên tàu được kiểm tra ít nhất 5 năm một lần giữa các lần kiểm tra định kỳ.

2

Thiết bị đóng các cửa kín nước trên vách kín nước và các lỗ khoét trên các vách mút của thượng tầng, lầu boong hoặc thành quây bảo vệ miệng hầm dẫn đến lối vào các khoang bên dưới boong mạn khô

● Phải kiểm tra xác nhận các thiết bị hoạt động tốt, theo mức độ mà đăng kiểm viên thấy cần thiết.

● Phải thử bằng vòi rồng hoặc tương đương. Có thể bỏ qua việc thử này nếu đăng kiểm viên thấy phù hợp.

3

Các thiết bị liên quan đến phòng chống cháy và thoát nạn

● Phải kiểm tra xác nhận các thiết bị hoạt động tốt.

4

Hệ thống phát hiện cháy và báo cháy kể cả các nút báo cháy bằng tay

● Phải kiểm tra xác nhận các thiết bị hoạt động tốt kể cả thiết bị báo động sự cố của hệ thống.

5

Bơm cứu hỏa kể cả bơm cứu hỏa sự cố, đường ống, họng cứu hỏa, vòi rồng cứu hỏa, đầu phun

● Phải thử khả năng hoạt động của hệ thống chữa cháy bao gồm bơm chữa cháy, họng chữa cháy v.v… Đối với những tàu có hệ thống hoạt động cho buồng máy không có người trực canh, phải thử hoạt động hệ thống điều khiển từ xa hoặc hệ thống tự động hoạt động của một bơm.

6

Hệ thống chữa cháy bằng bọt cố định trên boong

● Phải kiểm tra xác nhận hệ thống làm việc tốt bằng cách thử cấp nước.

7

Hệ thống thông gió

● Phải kiểm tra xác nhận các quạt làm việc tốt.

8

Máy tính kiểm soát ổn định

● Phải tiến hành thử hoạt động đối với các máy tính để tính toán ổn định như là một phụ bản của bản thông báo ổn định, được lắp đặt lên các tàu có hợp đồng đóng vào hoặc sau ngày 01 tháng 7 năm 2005.

9

Hệ thống phát hiện nước và hệ thống báo động

● Kiểm tra ngẫu nhiên, xác nhận hệ thống làm việc tốt.

10

Hệ thống xả nước

● Phải kiểm tra xác nhận hệ thống làm việc tốt.

11

Các cửa mũi, cửa trong, của mạn và cửa đuôi

● Kiểm tra để đảm bảo các cửa mũi, cửa trong, của mạn và cửa đuôi ở trạng thái tốt.

● Thử bằng vòi rồng (nếu đăng kiểm viên thấy cần thiết).

Bảng 1B/3.11 được bổ sung như sau:

Bảng 1B/3.11 Những yêu cầu đặc biệt đối với các tàu sử dụng nhiên liệu có điểm chớp cháy thấp

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

1

Hệ thống chứa nhiên liệu

Phải kiểm tra đến mức có thể tiếp cận được được về tình trạng chung của các két nhiên liệu, vách chắn thứ cấp và cách nhiệt của chúng và tình trạng chung của các thiết bị làm kín của các két nhiên liệu hoặc các tấm đậy két xuyên qua boong. Vào đợt kiểm tra hàng năm sau khi bàn giao tàu, các nội dung kiểm tra nêu ở (a) và (b) của nội dung 1 và 2 của Bảng 1B/5.29, đồng thời, phải kiểm tra tình trạng chung bệ đỡ két nhiên liệu.

2

Hệ thống giảm áp an toàn của các hệ thống chứa nhiên liệu và các khoang hầm chứa nhiên liệu

Phải kiểm tra chung đến mức có thể tiếp cận được các van an toàn áp suất, hệ thống bảo vệ chân không và các hệ thống an toàn của két nhiên liệu, các khoang giữa vách chắn và các khoang hầm chứa nhiên liệu cùng với các chắn bảo vệ và ống thông hơi. Phải đảm bảo rằng các biên bản niêm phong van an toàn áp suất của các két nhiên liệu và áp suất đặt của chúng được duy trì trên tàu.

3

Hệ thống tiếp nhận nhiên liệu và hệ thống cấp nhiên liệu đối với nhiên liệu có điểm chớp cháy thấp

Phải kiểm tra tình trạng chung của hệ thống nêu ở (a) đến (c) dưới đây trong quá trình tiếp nhận nhiên liệu và cấp nhiên liệu đến mức có thể kiểm tra được. Phải kiểm tra tình trạng chung và thử khả năng hoạt động các thiết bị ngắt để dừng chuyển nhiên liệu.

(a) Thiết bị của hệ thống tiếp nhận nhiên liệu bao gồm các bộ trao đổi nhiệt, hóa hơi, bơm, máy nén nhiên liệu

(b) Ống và ống xử lý nhiên liệu và bọc cách nhiệt của chúng đến mức có thể thực hiện được

(c) Các thiết bị dừng tự động và bằng tay của các máy nén và bơm nhiên liệu

4

Các thiết bị, đo, phát hiện, an toàn và báo động

Phải kiểm tra chung và thử khả năng hoạt động các thiết bị nêu ở (a) đến (e) dưới đây. Có thể sử dụng thử mô phỏng hoặc phương pháp khác nếu khó thực hiện được việc thử trong điều kiện khai thác thực tế:

(a) Thiết bị đo mức chất lỏng, thiết bị báo động mức cao và các van liên quan của hệ thống đóng khẩn cấp

(b) Thiết bị chỉ báo nhiệt độ và các báo động kèm theo

(c) Thiết bị đo áp suất và các báo động kèm theo của các két nhiên liệu, khoang giữa vách chắn và các khoang hầm chứa nhiên liệu

(d) Các thiết bị phát hiện khí xách tay và cố định cùng với các báo động kèm theo.

5

Hệ thống kiểm soát môi trường

Phải kiểm tra chung các thiết bị từ (a) đến (c) sau:

(a) Các hệ thống đuổi khí và tẩy khí và các thiết bị lấy mẫu khí của các két nhiên liệu

(b) Các máy tạo khí trơ và hệ thống chứa khí trơ

(c) Hệ thống kiểm soát áp suất, phương tiện ngăn dòng ngược của khí và các hệ thống giám sát của các hệ thống phụ trợ khí trơ.

6

Các hệ thống chữa cháy

Phải kiểm tra tình trạng chung của các hệ thống chữa cháy cho các khu vực nguy hiểm khép kín và các thiết bị báo động của lối thoát sự cố

7

Các hệ thống khác

Phải kiểm tra tình trạng chung của các thiết bị nêu từ (a) đến (k) sau. Phải kiểm tra các nội dung của (j) và (k) và đảm bảo chúng được duy trì ở trên tàu.

(a) Các thiết bị đóng lỗ khoét, ví dụ cửa sổ, cửa ra vào lầu lái, lầu boong và thượng tầng mà yêu cầu phải có khả năng đóng được; các thiết bị của khóa khí

(b) Hệ thống thông gió các khu vực nguy hiểm, các khu vực không nguy hiểm có các lỗ khoét vào các khu vực nguy hiểm (bao gồm các khu vực nguy hiểm khép kín), các buồng đầu nối két, các buồng máy được bảo vệ đóng khẩn cấp, các buồng chuẩn bị nhiên liệu, trạm tiếp nhận nhiên liệu và ống nhiên liệu

(c) Các khay hứng rò rỉ của các hệ thống ống nhiên liệu

(d) Các bơm và máy nén nhiên liệu, thiết bị làm kín trục xuyên vách kín khí

(e) Phương tiện ngăn ngừa quá lạnh các kết cấu thân tàu

(f) Các ống mềm nhiên liệu được duyệt

(g) Nối điện giữa kết cấu thân tàu và ống nhiên liệu

(h) Thiết bị được yêu cầu đặc biệt phụ thuộc vào loại nhiên liệu

(i) Trang bị điện trong các khu vực nguy hiểm

(j) Các phiếu cấp nhiên liệu (Bunker delivery note) đối với nhiên liệu có điểm chớp cháy thấp cùng các quy trình vận hành (17.2.2-3 Phần 8I) và các quy trình xử lý sự cố (17.2.2-4 Phần 8I) đối với các tàu sử dụng nhiên liệu có điểm chớp cháy thấp

(k) Bộ luật quốc tế về an toàn đối với tàu sử dụng nhiên liệu khí hoặc có điểm chớp cháy thấp của IMO

CHƯƠNG 4 KIỂM TRA TRUNG GIAN

4.1 Quy định chung

4.1.1-2 được sửa đổi như sau:

4.1.1 Kiểm tra tương đương với kiểm tra định kỳ

1 Nếu thấy cần thiết, Đăng kiểm có thể yêu cầu kiểm tra tương đương với kiểm tra định kỳ, dựa vào quá trình khai thác và lịch sử tàu hoặc lịch sử tai nạn của các tàu kiểu tương tự, hoặc các tàu có các két và các không gian tương tự.

2 Vào các đợt kiểm tra trung gian đối với các tàu hàng rời, tàu dầu, tàu chở xô hóa chất nguy hiểm trên 10 tuổi và các tàu hàng khô tổng hợp trên 15 tuổi có tổng dung tích bằng và lớn hơn 500, nội dung kiểm tra phải được thực hiện bằng nội dung kiểm tra của đợt kiểm tra định kỳ trước đó. Theo đó, các nội dung kiểm tra nêu tại 4.2.2, 4.2.4, 4.2.5 và 4.2.6 được thay bằng nội dung kiểm tra nêu tại 5.2.2, 5.2.4, 5.2.5 và 5.2.6 (ngoại trừ 5.2.6-8) một cách tương ứng, bao gồm cả nội dung kiểm tra nêu tại 5.2.3-2(3), (5) và nội dung kiểm tra trên đà (ngoại trừ điểm 7 nêu ở Bảng 1B/6.1). Tuy nhiên, các nội dung ở từ (1) đến (3) dưới đây không cần thực hiện.

(1) Kiểm tra bên trong các két dầu đốt, két dầu nhờn và két nước ngọt;

(2) Kiểm tra (cả bên trong và bên ngoài) các đầu ống thông hơi tự động được lắp trên boong lộ thiên, các thiết bị thông gió và thiết bị đóng các khoang hàng và buồng máy;

(3) Đối với các tàu hàng khô tổng hợp trên 15 tuổi có tổng dung tích bằng và lớn hơn 500, đo chiều dày của từng tấm đáy trong phạm vi chiều dài khu vực hàng, kể cả mép dưới của tấm hông.

3 Trong trường hợp nếu kiểm tra trung gian được bắt đầu phù hợp với các quy định ở 1.1.3-1(2)(b), thì phải tiến hành đo chiều dày như quy định ở 5.2.6 vào thời điểm bắt đầu kiểm tra, nếu có thể, để dễ lập kế hoạch sửa chữa. Trong trường hợp nếu kiểm tra trung gian được bắt đầu vào đợt kiểm tra hàng năm, thì phải kiểm tra với khối lượng tối thiểu bằng khối lượng yêu cầu ở Chương 3.

4 Trong trường hợp nếu kiểm tra trung gian được bắt đầu vào bất kỳ thời điểm nào giữa đợt kiểm tra hàng năm lần thứ hai và thứ ba và được hoàn thành vào đợt kiểm tra hàng năm lần thứ ba phù hợp với quy định ở 1.1.3-1(2)(b), thì phải kiểm tra với khối lượng tối thiểu bằng khối lượng yêu cầu ở Chương 3 khi hoàn thành kiểm tra trung gian. Tuy nhiên, dựa trên kết quả kiểm tra nêu trên, nếu thấy cần thiết, Đăng kiểm có thể yêu cầu thực hiện kiểm tra lại cả các nội dung kiểm tra đã được thực hiện.

4.3 Kiểm tra trung gian hệ thống máy tàu

4.3.1 được sửa đổi như sau:

4.3.1 Kiểm tra chung

Vào các đợt kiểm tra trung gian hệ thống máy tàu, ngoài việc kiểm tra chung và kiểm tra như quy định ở 3.3.1, phải kiểm tra theo quy định ở Bảng 1B/4.5.

4.6 được bổ sung như sau:

4.6 Các yêu cầu đặc biệt đối với tàu sử dụng nhiên liệu có điểm chớp cháy thấp

4.6.1 Quy định chung

Ngoài các yêu cầu áp dụng ở các mục trước, các yêu cầu ở 4.6 này phải được áp dụng vào các đợt kiểm tra trung gian tàu sử dụng nhiên liệu có điểm chớp cháy thấp. Tuy nhiên, có thể bỏ qua việc kiểm tra các két nhiên liệu được nạp khí trơ hoặc các khoang được nạp khí trơ khác nếu được Đăng kiểm viên hiện trường xem xét chấp nhận.

4.6.2 Kiểm tra

Vào đợt kiểm tra trung gian các tàu sử dụng nhiên liệu có điểm chớp cháy thấp, ngoài các nội dung kiểm tra nêu ở 3.6.2, phải kiểm tra phải kiểm tra các kết cấu và thiết bị nêu ở Bảng 1B/4.8 để đảm bảo chúng thỏa mãn.

Bảng 1B/4.1 được sửa đổi như sau:

Bảng 1B/4.1 Thử khả năng hoạt động

TT

Hạng mục kiểm tra

Nội dung thử

1

Trang thiết bị hoặc hệ thống các chi tiết ở Bảng 1B/3.3 (trừ chi tiết 2)

● Phải tiến hành thử từng hạng mục nêu ở Bảng 1B/3.3.

2

Các cửa ra vào trên các vách kín nước và các thiết bị đóng trên các vách mút của thượng tầng. Các chòi boong bảo vệ miệng hầm dẫn xuống các khoang bên dưới boong mạn khô.

● Kiểm tra xác nhận các cửa ra vào và thiết bị đóng làm việc tốt.

● Thử bằng vòi rồng hoặc các nội dung thử tương tự khác. Các nội dung thử này có thể được bỏ qua nếu được đăng kiểm viên chấp nhận.

3

Hệ thống thoát nước, thiết bị neo, chằng buộc và phụ tùng của chúng

● Kiểm tra xác nhận các hệ thống làm việc tốt. Đăng kiểm có thể xem xét quyết định việc miễn kiểm tra.

4

Hệ thống chữa cháy bằng bột hóa học khô cố định

Kiểm tra xác nhận hệ ống được duy trì ở trạng thái tốt bằng cách thử cấp khí. Kiểm tra xác nhận súng phun và vòi rồng làm việc tốt. Kiểm tra xác nhận hệ thống điều khiển từ xa và van tự động liên quan làm việc tốt.

Kiểm tra lượng khí khởi động và/hoặc khí tạo áp lực.

5

Hệ thống nước phun sương

Kiểm tra xác nhận hệ thống làm việc tốt bằng cách thử cấp nước. Có thể bỏ qua việc kiểm tra lượng nước cấp.

6

Công chất chữa cháy bằng CO2, Halon và bột hóa chất khô

Phải kiểm tra chất lượng các công chất này.

7

Hệ thống chữa cháy bằng CO2 cố định và hệ thống chữa cháy bằng Halon cố định

Kiểm tra xác nhận hệ thống ống được duy trì ở trạng thái tốt bằng cách thử cấp khí.

Kiểm tra xác nhận thiết bị báo động của hệ thống làm việc tốt.

8

Hệ thống chữa cháy bằng bọt cố định và hệ thống chữa cháy bằng bọt có độ nở cao cố định

Kiểm tra xác nhận hệ thống ống được duy trì ở trạng thái tốt bằng cách thử cấp nước.

9

Hệ thống chữa cháy bằng nước phun sương áp lực cao cố định

Kiểm tra xác nhận hệ thống làm việc tốt bằng cách thử cấp nước.

Kiểm tra xác nhận bơm của hệ thống làm việc tốt.

10

Hệ thống phun nước tự động

Kiểm tra xác nhận chuông báo cấp nước và bơm làm việc tốt khi hệ thống phát hiện cháy đang hoạt động.

11

Hệ thống chữa cháy cố định cục bộ

Kiểm tra xác nhận hệ ống bằng cách sử dụng khí nén qua các đường ống

Kiểm tra xác nhận chuông báo động hệ thống hoạt động tốt

Kiểm tra xác nhận rằng bơm cấp nước và van khởi động hoạt động tốt.

12

Thiết bị đóng các lỗ khoét liên quan đến việc chữa cháy trong khoang hàng

Kiểm tra xác nhận các thiết bị đóng làm việc tốt.

Các yêu cầu bổ sung đối với tàu chở hàng rời

13

Các nắp miệng khoang vận hành cơ giới

Kiểm tra xác nhận các tấm nắp ở phía trước 0,25 Lf và thêm ít nhất một tấm nữa làm việc tốt. Phương pháp kiểm tra phải sao cho tất cả các tấm nắp trên tàu ít nhất được kiểm tra một lần trong 5 năm, giữa các lần kiểm tra định kỳ.

Đối với các tàu trên 10 tuổi, phải kiểm tra xác nhận tất cả các nắp miệng khoang làm việc tốt.

14

Các nắp miệng khoang kín thời tiết

Phải thử bằng vòi rồng hoặc tương đương cho tất cả các nắp miệng khoang đối với tàu trên 10 tuổi.

15

Hệ thống phát hiện nước và hệ thống báo động

Đối với tàu trên 10 tuổi, phải kiểm tra xác nhận các đầu dò và hệ thống làm việc tốt.

Bảng 1B/4.8 được bổ sung như sau:

Bảng 1B/4.8 Các yêu cầu đặc biệt đối với tàu sử dụng nhiên liệu có điểm chớp cháy thấp

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

1

Ống của hệ thống phát hiện khí

Phải thực hiện kiểm tra chung

2

Van an toàn áp suất màng phi kim loại của két nhiên liệu

Trường hợp các van an toàn của két nhiên liệu sử dụng màng phi kim loại làm van chính hoặc van mồi, phải đảm bảo rằng các màng này được duy trì ở trạng thái tốt

3

Trang bị điện trong các khu vực nguy hiểm

Phải thực hiện các nội dung kiểm tra nêu ở hạng mục số 2 của các yêu cầu đối với tàu chở hàng lỏng trong Bảng 1B/4.5.

4

Nối điện

Phải kiểm tra tình trạng hiện tại của nối điện giữa kết cấu thân tàu và các két hoặc ống nhiên liệu

5

Hệ thống hút khô các khoang giữa vách chắn, khoang hầm chứa nhiên liệu và buồng đầu nối két

Phải thực hiện thử khả năng hoạt động hệ thống hút khô

6

Hệ thống chữa cháy trong các khu vực nguy hiểm khép kín

Phải thử hệ ống cố định bằng khí qua ống.

CHƯƠNG 5 KIỂM TRA ĐỊNH KỲ

5.2 Kiểm tra định kỳ thân tàu, trang thiết bị, thiết bị chữa cháy và phụ tùng

5.2.3 được sửa đổi như sau:

5.2.3 Thử hoạt động

1 Vào các đợt kiểm tra định kỳ, phải tiến hành thử hoạt động như quy định ở 4.2.3, ngoài ra, phải thử hoạt động để đảm bảo rằng máy tính kiểm soát tải trọng yêu cầu ở 32.1.1 và 32.3.2 Phần 2A của Quy chuẩn làm việc tốt. Khi áp dụng các yêu cầu đối với việc thử hoạt động như quy định ở 4.2.3, không cho phép bỏ qua việc thử hoạt động thiết bị neo và chằng buộc như quy định ở mục 3 trong Bảng 1B/4.1.

2 Ngoài việc quy định ở -1 nói trên, phải tiến hành thử hoạt động và thử vận hành như quy định từ (1) đến (10) sau đây:

(1) Thử vận hành đối với tất cả các nắp miệng khoang dẫn động bằng cơ giới, bao gồm cả các bộ phận cơ giới và thủy lực, dây cáp, xích và các chi tiết nối truyền động;

(2) Thử bằng vòi rồng hoặc tương đương đối với tất cả các nắp đậy kín thời tiết;

(3) Thử hoạt động và thử vận hành đối với tất cả hệ thống bơm nước dằn và hút khô;

(4) Thử bằng vòi rồng hoặc tương đương cho tất cả các cửa mũi, cửa trong, cửa mạn và cửa đuôi;

(5) Thử bằng vòi rồng hoặc các nội dung thử tương tự đối với các cửa của vách kín nước và các thiết bị đóng của các vách mút thượng tầng, lầu boong hoặc chòi boong bảo vệ miệng hầm dẫn xuống các khoang bên dưới boong mạn khô;

(6) Đối với các tàu dầu và tàu chở xô hóa chất nguy hiểm, phải thử hoạt động và thử vận hành các hệ thống ống hàng và ống dằn trong phạm vi tất cả các khoang hàng, tất cả các két dằn và tất cả các két, các không gian tiếp giáp với các khoang hàng như các buồng bơm, hầm ống, khoang cách ly, khoang trống và trên boong thời tiết;

(7) Đối với các tàu chở xô khí hóa lỏng, phải thử hoạt động và thử vận hành các hệ thống bơm hàng và bơm nước dằn trong phạm vi tất cả các khoang hàng, tất cả các két dằn và tất cả các két, các không gian tiếp giáp với các khoang hàng như các buồng bơm, buồng máy nén hàng, hầm ống, khoang cách ly, khoang trống và các không gian trên boong thời tiết;

(8) Đối với các tàu chở hàng rời và chở hàng khô tổng hợp có tổng dung tích bằng và lớn hơn 500, phải thử hoạt động và thử vận hành các hệ thống ống trong phạm vi các khoang hàng, tất cả các két dằn và tất cả các két, các không gian tiếp giáp với các khoang hàng như hầm ống, khoang cách ly, khoang trống, các không gian tương tự khác và các hệ thống ống trên boong thời tiết;

(9) Thử hoạt động liệt kê ở mục 1 trong Bảng 1B/4.1, đối với tất cả các hệ thống báo động và phát hiện nước;

(10) Thử hoạt động các phương tiện lên, xuống tàu đối với các tàu có tổng dung tích từ 500 trở lên chạy tuyến quốc tế.

3 Nếu Đăng kiểm thấy cần thiết, có thể yêu cầu thử nghiêng và lập lại bản thông báo ổn định.

5.2.4 được sửa đổi như sau:

5.2.4 Kiểm tra bên trong các khoang và các két

1 Vào các đợt kiểm tra định kỳ, phải kiểm tra kỹ các kết cấu và các phụ tùng như đường ống v.v... trong các khoang và két, có lưu ý đặc biệt tới các hạng mục từ (1) đến (7) dưới đây:

(1) Các thành phần kết cấu, đường ống, nắp miệng khoang v.v... dễ bị ăn mòn trong các khoang chứa hàng có độ ăn mòn thép cao như gỗ súc, muối, than và quặng sun phua v.v...

(2) Những vị trí dễ bị mòn do nhiệt như tấm thép dưới nồi hơi;

(3) Các khu vực ngắt quãng về kết cấu như các góc của lỗ khoét miệng khoang hàng, các lỗ khoét bao gồm các cửa húp lô, các cửa làm hàng v.v... trên vỏ tàu;

(4) Tình trạng sơn phủ và hệ thống chống ăn mòn, nếu có;

(5) Tình trạng của các tấm lót dưới các ống đo;

(6) Tình trạng của xi măng hoặc lớp phủ mặt boong, nếu có;

(7) Các vị trí đã phát hiện ra các khuyết tật như nứt, cong vênh, ăn mòn v.v… ở các tàu tương tự hoặc các kết cấu tương tự.

2 Vào các đợt kiểm tra định kỳ, phải kiểm tra bên trong các két và khoang như quy định ở Bảng 1B/5.1 có lưu ý đến -1 ở trên.

3 Vào các đợt kiểm tra định kỳ các tàu dầu và tàu chở xô hóa chất nguy hiểm kiểu két liền vỏ, ngoài -1 và - 2 nói trên, phải kiểm tra bên trong các khoang và két như quy định ở Bảng 1B/5.2. Phải kiểm tra các két và không gian được coi là những Khu vực nghi ngờ ở lần kiểm tra trước. Đăng kiểm phải xác định rõ tình trạng lớp sơn phủ trong các két dằn đối với tàu dầu và tàu chở xô hóa chất nguy hiểm. Tuy nhiên, đối với các tàu chở xô hóa chất nguy hiểm, nếu được Đăng kiểm chấp thuận, có thể miễn kiểm tra bên trong các két bằng thép không gỉ.

5.3 Kiểm tra định kỳ hệ thống máy tàu

5.3.1 được sửa đổi như sau:

5.3.1 Kiểm tra chung

Vào các đợt kiểm tra định kỳ hệ thống máy tàu, ngoài việc kiểm tra chung và kiểm tra như quy định ở 3.3.1, thử xác nhận máy tàu quy định ở 1.1.9-1, phải kiểm tra theo quy định ở Bảng 1B/5.25.

5.7 được bổ sung như sau:

5.7 Các yêu cầu đặc biệt đối với tàu sử dụng nhiên liệu có điểm chớp cháy thấp

5.7.1 Quy định chung

Ngoài các yêu cầu áp dụng ở các mục trước, phải áp dụng các yêu cầu ở 5.7 này vào các đợt kiểm tra định kỳ tàu sử dụng nhiên liệu có điểm chớp cháy thấp.

5.7.2 Kiểm tra

Vào các đợt kiểm tra định kỳ tàu sử dụng nhiên liệu có điểm chớp cháy thấp, ngoài các nội dung nêu kiểm tra nêu ở 4.6.2, phải thực hiện các nội dung kiểm tra nêu ở Bảng 1B/5.29 một cách kỹ lưỡng để đảm bảo chúng thỏa mãn

Bảng 1B/5.1 được sửa đổi như sau:

Bảng 1B/5.1 Kiểm tra bên trong các két và khoang

Kiểm tra định kỳ

Các khoang, két phải kiểm tra

Kiểm tra định kỳ các tàu đến 5 tuổi (Kiểm tra định kỳ lần 1)

Tất cả khoang và két (không phải là các két hàng của tàu chở xô khí hóa lỏng), trừ các két dầu đốt, két dầu bôi trơn và két nước ngọt không phải là két mút mũi

Kiểm tra định kỳ các tàu trên 5 tuổi đến 10 tuổi

(Kiểm tra định kỳ lần 2)

Tất cả các khoang và két (không phải là các két hàng của tàu chở xô khí hóa lỏng và các két dầu đốt trong buồng máy, các két dầu bôi trơn không phải két mút)

Tuy nhiên, nếu các két dầu đốt và két nước ngọt không phải là két mút đã được kiểm tra bên ngoài và đăng kiểm viên nhận thấy rằng chúng có tình trạng thỏa mãn thì phạm vi của các đợt kiểm tra bên trong có thể được giảm đi. Trong trường hợp này, kiểm tra bên trong phải được thực hiện đối với những két sau cho ít nhất số lượng két được chỉ định:

(1) Két dầu đốt nằm trong khu vực dọc khoang hàng (trong khu vực hàng của tàu chở hàng lỏng): 1 két

(2) Nếu không có két dầu đốt nằm trong khu vực dọc khoang hàng (trong khu vực hàng của tàu chở hàng lỏng), các két dầu đốt nằm ở bên ngoài buồng máy (nếu có): 1 két

(3) Các két nước ngọt: 1 két

Kiểm tra định kỳ các tàu trên 10 tuổi đến 15 tuổi

(Kiểm tra định kỳ lần 3)

Tất cả các khoang và két (không phải là các két hàng của tàu chở xô khí hóa lỏng và các két dầu bôi trơn không phải két mút)

Tuy nhiên, nếu các két dầu đốt và két nước ngọt không phải là két mút đã được kiểm tra bên ngoài và đăng kiểm viên nhận thấy rằng chúng có tình trạng thỏa mãn thì phạm vi của các đợt kiểm tra bên trong có thể được giảm đi. Trong trường hợp này, kiểm tra bên trong phải được thực hiện đối với những két sau cho ít nhất số lượng két được chỉ định:

(1) Két dầu đốt nằm trong buồng máy: 1 két

(2) Két dầu đốt nằm trong khu vực dọc khoang hàng (trong khu vực hàng của tàu chở hàng lỏng): 2 két

(Trong trường hợp có két dầu đốt là két sâu thì phải bao gồm cả két dầu đốt sâu)

(3) Nếu không có két dầu đốt nằm trong khu vực dọc khoang hàng (trong khu vực hàng của tàu chở hàng lỏng), các két dầu đốt nằm ở bên ngoài buồng máy (nếu có): 1 két

Kiểm tra định kỳ các tàu trên 15 tuổi (Kiểm tra định kỳ lần 4 và các lần tiếp theo)

Tất cả các khoang và két (không phải là các két hàng của tàu chở xô khí hóa lỏng)

Tuy nhiên, nếu các két dầu đốt và két dầu bôi trơn không phải là két mút đã được kiểm tra bên ngoài và đăng kiểm viên nhận thấy rằng chúng có tình trạng thỏa mãn thì phạm vi của các đợt kiểm tra bên trong có thể được giảm đi. Trong trường hợp này, kiểm tra bên trong phải được thực hiện đối với những két sau cho ít nhất số lượng két được chỉ định:

(1) Két dầu đốt nằm trong buồng máy: 1 két

(2) Két dầu đốt nằm trong khu vực dọc khoang hàng (trong khu vực hàng của tàu chở hàng lỏng): một nửa của tổng số két nhưng không ít hơn 2 két

(Trong trường hợp có két dầu đốt là két sâu thì phải bao gồm tối thiểu một két dầu đốt sâu)

(3) Nếu không có két dầu đốt nằm trong khu vực dọc khoang hàng (trong khu vực hàng của tàu chở hàng lỏng), các két dầu đốt nằm ở bên ngoài buồng máy (nếu có): 2 két

(4) Két dầu bôi trơn: 1 két

Chú thích:

Các két dằn (trừ các két dằn đáy đôi), nếu phát hiện thấy lớp sơn phủ bảo vệ có trạng thái kém và chưa được thay thế hoặc nếu không có sơn phủ bảo vệ, phải thực hiện kiểm tra bên trong hàng năm.

Đối với các két dằn đáy đôi, phải kiểm tra bên trong hàng năm nếu đăng kiểm viên thấy cần thiết.

Đối với các khoang được bọc cách nhiệt để chở hàng đông lạnh, phải tháo các tấm lót mềm và các tẩm phủ để kiểm tra bên trong. Ngoài ra, phải kiểm tra phía sau các cách nhiệt ở những vị trí đại diện. Nội dung kiểm tra có thể được giới hạn ở xác nhận rằng lớp sơn phủ bảo vệ vẫn còn hiệu quả và không nhìn thấy khuyết tật kết cấu. Nếu phát hiện thấy lớn sơn phủ bảo vệ có tình trạng kém thì nội dung kiểm tra phải được mở rộng đến mức độ đăng kiểm viên thấy cần thiết.

Các két dằn được chuyển đổi thành khoang trống phải được kiểm tra phù hợp với các yêu cầu đối với két dằn.

Bảng 1B/5.2 được sửa đổi như sau:

Bảng 1B/5.2 Những yêu cầu bổ sung kiểm tra bên trong đối với các tàu dầu và tàu chở xô hóa chất nguy hiểm

Kiểm tra định kỳ

Các khoang, két phải kiểm tra

Lưu ý trong kiểm tra

Tất cả các đợt kiểm tra định kỳ

1 Tất cả các két hàng

Đối với các tàu dầu, phải kiểm tra kỹ các két dằn/hàng hỗn hợp (nếu có), phải lưu ý đặc biệt đến lịch sử dằn và mức độ của hệ thống chống ăn mòn được trang bị.

Đối với các tàu dầu, phải kiểm tra tình trạng của mặt trong tôn đáy két để đảm bảo chắc chắn rằng tôn đáy không bị rỗ mòn quá mức.

Đối với các tàu dầu, nếu Đăng kiểm thấy cần thiết, phải tháo các miệng loe của ống hút hàng để có thể kiểm tra tôn đáy của két và các vách ở vùng lân cận.

2 Tất cả các két dằn và buồng bơm



Căn cứ vào kết quả kiểm tra bên trong, phải kiểm tra hàng năm bên trong các két dằn, nếu phát hiện thấy bất kỳ điểm nào trong các điểm nêu từ (a) đến (c) dưới đây:

(a) Lớp sơn bảo vệ ở tình trạng kém hơn tình trạng tốt và không được sơn lại thỏa mãn yêu cầu của Đăng kiểm;

(b) Lớp sơn bảo vệ không có từ khi đóng mới hoặc kém hiệu quả, phải kiểm tra mở rộng cho các két cùng loại khác;

(c) Ăn mòn đáng kể được phát hiện bên trong các két.

Phải kiểm tra kỹ bên trong buồng bơm và lưu ý đến hệ thống làm kín của tất cả các lỗ khoét để ống xuyên qua trên các vách, hệ thống thông gió, bệ và đệm làm kín của bơm.

Các bảng 1B/5.3 và 1B/5.4 được xóa bỏ.

Bảng 1B/5.6-1 được sửa đổi như sau:

Bảng 1B/5.6-1 Những yêu cầu về kiểm tra tiếp cận đối với tàu hàng rời
(trừ tàu chở quặng, tiếp theo)

Loại kiểm tra

Kết cấu được kiểm tra tiếp cận

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và các lần tiếp theo)

1. Tất cả các sườn trong mọi khoang hàng, kể cả các liên kết mút sườn và tôn vỏ liền kề (A).

2. Các thành phần kết cấu nêu ở 2. đến 4. của đợt kiểm tra định kỳ lần 3.

Các yêu cầu đối với tàu hàng rời vỏ kép (trừ tàu chở quặng)

Kiểm tra các tàu đến 5 tuổi

(Kiểm tra định kỳ lần 1)

1. Hai vách ngang của khoang hàng được chọn, kể cả các nẹp và sống (C).

2. Một sườn ngang khỏe cùng với tôn liên kết và các nẹp dọc trong hai két dằn đại diện của mỗi loại (gồm két đỉnh mạn phía mũi và két dằn mạn kép ở cả hai mạn) (B).

3. Các ống thông hơi và ống đo trong khoang hàng ở vùng đỉnh két.

Các yêu cầu đối với tàu hàng rời vỏ kép (trừ tàu chở quặng)

Kiểm tra định kỳ các tàu trên 5 đến 10 tuổi

(Kiểm tra định kỳ lần 2)

1. Một vách ngang trong mỗi khoang hàng, kể cả các nẹp và sống (C).

2. Một sườn ngang khỏe cùng với tôn liên kết và các nẹp dọc trong mỗi két dằn (B).

3. Các vách ngang trước và sau (kể cả các nẹp và sống) trong một tiết diện ngang, bao gồm két đỉnh mạn, két hông và két dằn mạn kép ở một mạn của tàu (B).

4. Một số lượng thích hợp, ít nhất là 1/4 tổng số nẹp (các sườn ngang thường đối với hệ thống sườn ngang hoặc các xà dọc đối với hệ thống sườn dọc) trên vỏ mạn và nẹp vách dọc tại vùng mũi/giữa/sau ở cả hai mạn trong két mạn kép phía mũi (A).

5. Tất cả tôn boong và kết cấu dưới boong bên trong đường lỗ khoét miệng khoang giữa các khoang hàng.

6. Tất cả hệ thống ống trong các khoang hàng. Nếu đăng kiểm viên thấy cần thiết thì phải tiến hành thử kín khí.

7. Tất cả tấm nắp miệng khoang, tấm thành quây miệng khoang và các nẹp gia cường.

Kiểm tra định kỳ các tàu trên 10 đến 15 tuổi

(Kiểm tra định kỳ lần 3)

1. Tất cả các vách ngang trong mọi khoang hàng, kể cả các nẹp và sống (C).

2. Tất cả các sườn ngang khỏe cùng với tôn liên kết, các nẹp dọc và mọi vách ngang (kể các nẹp và sống) trong mỗi két dằn (B).

3. Một số lượng thích hợp, ít nhất là 1/4 tổng số nẹp (các sườn ngang thường đối với hệ thống sườn ngang hoặc các xà dọc đối với hệ thống sườn dọc) trên vỏ mạn và nẹp vách dọc tại vùng mũi/giữa/sau ở cả hai mạn trong két mạn kép phía mũi (A).

4. Các thành phần kết cấu như nêu ở 5. đến 7. của kiểm tra định kỳ lần 2 nói trên.

Kiểm tra định kỳ các tàu trên 15 tuổi

(Kiểm tra định kỳ lần 4 và các lần tiếp theo)

1. Tất cả các nẹp (các sườn ngang thường đối với hệ thống sườn ngang hoặc các xà dọc đối với hệ thống sườn dọc) ở vỏ mạn và vách dọc trong các két mạn kép (A).

2. Các thành phần kết cấu như quy định ở 1., 2. và 4. của kiểm tra định kỳ lần 3 nói trên.

Chú thích:

1 Két mạn kép của tàu hàng rời vỏ kép phải được coi là két riêng ngay cả khi nó thông với hoặc là két đỉnh mạn hoặc là két hông.

2 Các chữ viết tắt trong Bảng có nghĩa như sau:

A: Sườn ngang khoang hàng hoặc các nẹp (các sườn ngang thường đối với hệ thống sườn ngang hoặc các xà dọc đối với hệ thống sườn dọc) ở mạn hoặc các vách dọc ở các két mạn kép.

B: Khung sườn ngang khỏe hoặc vách ngang kín nước ở khoang mũi hoặc khoang đuôi, các két đỉnh mạn, hông tàu và các két dằn mạn kép, kể cả các thành phần kết cấu liền kề.

C: Bao gồm tấm và kết cấu bên trong của các bệ vách dưới và bệ đỉnh vách.

3 Kiểm tra tiếp cận vách ngang phải tiến hành tối thiểu ở 4 mức như quy định sau đây:

(1) Ngay trên đáy trong và ngay trên đường giao tấm ốp góc (nếu có) và tấm nghiêng chân vách đối với những tàu không có bệ vách dưới;

(2) Ngay trên và dưới tôn vỏ bệ vách dưới (đối với những tàu có bệ vách dưới) và ngay trên đường giao của tấm nghiêng chân vách;

(3) Khoảng giữa chiều cao của vách;

(4) Ngay dưới tấm tôn boong trên và ngay cạnh két mạn trên, ngay bên dưới tôn vỏ bệ đỉnh vách đối với những tàu có lắp bệ đỉnh vách (upper stool) hoặc ngay dưới các két đỉnh mạn.

(1) Đối với tàu chở hàng rời có các khoang hàng kết hợp, ví dụ có một số khoang hàng mạn đơn, một số khoang hàng khác có mạn kép, thì các quy định đối với tàu hàng rời mạn kép được áp dụng cho các khoang hàng mạn kép và các không gian mạn liên quan.

Bảng 1B/5.29 và 1B/5.30 được đánh số lại thành 1B/5.30 và 1B/5.31, bổ sung Bảng 1B/5.29 như sau:

Bảng 1B/5.29 Các yêu cầu đặc biệt đối với tàu sử dụng nhiên liệu có điểm chớp cháy thấp

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

1

Két nhiên liệu

Phải thực hiện các nội dung thử và kiểm tra sau1:

(a) Kiểm tra bên trong tất cả các két nhiên liệu. Tuy nhiên, đối với các két được bọc cách nhiệt chân không, nội dung kiểm tra phải sao cho Đăng kiểm thấy thích hợp

(b) Kiểm tra bằng mắt các bề mặt cách nhiệt2 hoặc các két nhiên liệu không có cách nhiệt

Phải đặc biệt lưu ý đến các căn, giá đỡ két, chốt... của bệ đỡ két, đăng kiểm viên có thể yêu cầu tháo các cách nhiệt nếu thấy cần thiết;

(c) Nếu đăng kiểm viên thấy cần thiết thì có thể yêu cầu đo chiều dày các tấm két nhiên liệu;

(d) Phải thực hiện thử không phá hủy các két rời loại B phù hợp với chương trình thử đã được duyệt.

Chương trình phải được chuẩn bị phù hợp với thiết kế của két nhiên liệu, các két nhiên liệu không phải két rời loại B phải được thử không phá hủy ở các mối hàn của tấm két, các thành phần kết cấu chính và các chi tiết có khả năng chịu ứng suất cao3 nêu đăng kiểm viên thấy cần thiết. Tuy nhiên, đối với các két được bọc cách nhiệt chân không, nội dung kiểm tra phải sao cho Đăng kiểm thấy thích hợp

(e) Thử rò rỉ tất cả các két nhiên liệu

Nếu có nghi ngờ về tính nguyên vẹn của két nhiên liệu do kết quả kiểm tra ở (a) đến (c) trên, két đó phải được thử thủy lực hoặc thử khí nén với áp suất thử như nêu dưới đây:

Két rời loại C: áp suất không nhỏ hơn 1,25 lần áp suất đặt van an toàn cho phép lớn nhất (sau đây viết tắt là "MARVS"); hoặc

Các két rời loại A và B: áp suất thích hợp phù hợp với thiết kế của két nhiên liệu

Đối với các két rời loại C, ngoài nội dung kiểm tra như nêu ở (a) đến (c) trên, vào mỗi lần kiểm tra định kỳ thứ 2, phải kiểm tra như nêu ở (i) hoặc (ii) sau. Tuy nhiên, đối với các két được bọc cách nhiệt chân không, nội dung kiểm tra phải sao cho Đăng kiểm thấy thích hợp.

(i) Thử thủy lực hoặc thử khí nén với áp suất thử không nhỏ hơn 1,25 lần MARVS và thử không phá hủy nêu ở (d)

(ii) Thử không phá hủy phù hợp với chương trình thử được lập dựa trên thiết kế của két nhiên liệu4

2

Các khoang hầm chứa nhiên liệu và vách chắn thứ cấp

Phải kiểm tra bằng mắt các giá đỡ két nhiên liệu, các thiết bị chống xoay ngang và xoay dọc và các kết cấu thân tàu ở xung quanh trong các khoang hầm chứa nhiên liệu và cách nhiệt của chúng

Đối với các két màng, phải kiểm tra để đảm bảo rằng tính kín khí của vách chắn thứ cấp được duy trì ở mức độ kín theo yêu cầu đối với thiết kế hệ thống phù hợp với chương trình và tiêu chuẩn chấp nhận được duyệt từ trước. Tuy nhiên, không được sử dụng việc thử độ chênh áp suất thấp để thử độ kín của vách chắn thứ cấp. Đối với các vách chắn thứ cấp được dán bằng keo, nếu kết quả kiểm tra không thỏa mãn mức độ kín khí theo yêu cầu, phải điều tra để phân tích nguyên nhân hư hỏng và thử bổ sung như đo nhiệt độ hoặc thử phát âm thanh có lưu ý đến việc phân tích.

Đối với các vách chắn thứ cấp, phải kiểm tra đảm bảo tính kín khí bằng thử áp suất hoặc chân không hoặc phương pháp thử thích hợp khác trong các trường hợp có nghi ngờ5.

3

Hệ thống thông hơi cho các hệ thống chứa nhiên liệu

Hệ thống an toàn áp suất của các két nhiên liệu phải được sửa chữa bảo dưỡng, thử khả năng hoạt động và niêm phong6. Hệ thống an toàn áp suất và hệ thống bảo vệ chân không của các khoang giữa vách chắn và hệ thống bảo vệ chân không các két nhiên liệu phải được sửa chữa bảo dưỡng và thử phù hợp với thiết kế6.

4

Ống nhiên liệu và hệ thống ống xử lý nhiên liệu

Phải thực hiện nội dung kiểm tra như nêu ở (a) và (b) sau. Đăng kiểm viên có thể yêu cầu tháo cách nhiệt nếu thấy cần thiết.

(a) Nếu đăng kiểm viên thấy cần thiết, toàn bộ hoặc một phần các van và các chi tiết đi kèm phải được sửa chữa bảo dưỡng hoặc thử áp lực với áp suất thử bằng 1,25 lần MARVS. Sau khi lắp lại các ống được tháo bỏ để kiểm tra nêu trên, phải thực hiện thử rò rỉ các ống đó.

(b) Toàn bộ hoặc một phần các van an toàn áp suất phải được sửa chữa bảo dưỡng và phải được thử khả năng hoạt động, niêm phong.

5

Hệ thống tiếp nhận nhiên liệu, hệ thống chứa nhiên liệu và hệ thống cấp nhiên liệu đối với nhiên liệu có điểm chớp cháy thấp

Phải thực hiện nội dung thử và kiểm tra nêu ở từ (a) đến (c) sau:

(a) Các bơm và máy nén khí nhiên liệu cùng với thiết bị dẫn động chúng phải được sửa chữa bảo dưỡng và phải thử khả năng hoạt động các thiết bị an toàn. Tuy nhiên, có thể bỏ qua việc sửa chữa bảo dưỡng các động cơ điện dẫn động7.

(b) Các bộ trao đổi nhiệt, bình áp lực và bầu bay hơi phải được sửa chữa bảo dưỡng. Phải thử khả năng hoạt động của hệ thống an toàn áp suất. Nếu không thể thử được bên trong các bình thì phải thử áp lực các bình và thử khả năng hoạt động hệ thống an toàn áp suất7.

(c) Phải thực hiện các nội dung kiểm tra nêu ở (i) đến (iii) sau đối với thiết bị làm lạnh.

(i) Sửa chữa bảo dưỡng các bơm và máy nén và thử khả năng hoạt động các bình áp lực như các bầu ngưng, bầu bay hơi, bầu làm mát trung gian, thiết bị phân tách dầu và các hệ thống an toàn7.

(ii) Thử rò rỉ các bình áp lực và bầu trao đổi nhiệt với áp suất thử không nhỏ hơn 90% áp suất đặt của hệ thống an toàn của chúng.

(iii) Thử rò rỉ hệ thống ống làm lạnh với áp suất thử không nhỏ hơn 90% áp suất đặt của hệ thống an toàn của chúng.

6

Các hệ thống đóng ngắt

Các van chặn phải được sửa chữa bảo dưỡng và thử rò rỉ các đế van6, 8.

7

Trang bị điện trong các khu vực nguy hiểm

Thực hiện theo mục số 2 của các yêu cầu đối với tàu chở hàng lỏng ở trong Bảng 1B/5.25

Chú thích:

(1) Đối với các két màng, nội dung thử và kiểm tra phải được thực hiện theo chương trình được chuẩn bị riêng phù hợp với các phương pháp được duyệt cho từng hệ thống két.

(2) Nếu không thể thực hiện được việc kiểm tra bằng mắt bọc cách nhiệt các két, phải kiểm tra các thành phần kết cấu xung quanh chúng để tìm các điểm lạnh khi két nhiên liệu được làm lạnh. Tuy nhiên, nếu tính nguyên vẹn của các két nhiên liệu và cách nhiệt của chúng được xác minh bằng cách kiểm tra phiếu cấp nhiên liệu của nhiên liệu có điểm chớp cháy thấp được cấp thì nội dung kiểm tra các điểm lạnh có thể được bỏ qua.

(3) Các bộ phận có khả năng có ứng suất cao

Các mối nối giữa két nhiên liệu và giá đỡ két nhiên liệu, các thiết bị chống xoay ngang và xoay dọc

- Các mối nối giữa tấm két và sườn khỏe hoặc vòng gia cường

- Các mối nối giữa tấm két và biên vách chống tóe

- Các mối nối giữa tấm két và chỏm két hoặc giếng hút

- Các mối nối giữa tấm két và bệ đỡ bơm nhiên liệu, tháp và thang...

- Các mối nối giữa tấm két và giá đỡ ống

(4) Nếu không có chương trình thử không phá hủy được duyệt, phải thực hiện thử không phá hủy tối thiểu 10% chiều dài mối hàn trong mỗi khu vực có ứng suất cao được nêu dưới đây. Việc thử phải được thực hiện cả bên trong và bên ngoài két một cách thích hợp với các cách nhiệt được tháo ra, nếu cần.

- Các mối nối giữa két và giá đỡ két, các thiết bị chống xoay ngang và xoay dọc

- Các mối nối giữa tấm két và vòng gia cường

- Mối nối chữ Y giữa tấm két và các vách dọc của két hai chỏm (bilobe tank)

- Các mối nối giữa tấm két và biên vách chống tóe

- Các mối nối giữa tấm két và chỏm két hoặc giếng hút

- Các mối nối giữa tấm két và bệ đỡ bơm nhiên liệu, tháp và thang...

- Các mối nối giữa tấm két và giá đỡ ống

(5) Phải thực hiện thử áp lực hoặc chân không thích hợp và kiểm tra các điểm lạnh. Tuy nhiên, nếu tính nguyên vẹn của các két nhiên liệu và cách nhiệt của chúng được xác minh bằng cách kiểm tra phiếu cấp nhiên liệu của nhiên liệu có điểm chớp cháy thấp được cấp thì nội dung kiểm tra các điểm lạnh có thể được bỏ qua.

(6) Đối với các hệ thống mà từ lần kiểm tra định kỳ trước, việc mở kiểm tra và thử khả năng hoạt động liên tục đã được thực hiện với sự chứng kiến của đăng kiểm viên và biên bản thử của chúng đã được xác nhận thì có thể kiểm tra bằng mắt đến mức độ có thể thực hiện được để thay cho kiểm tra theo yêu cầu

(7) Đối với thiết bị được sửa chữa bảo dưỡng vào đợt kiểm tra máy theo kế hoạch, việc sửa chữa bảo dưỡng vào đợt kiểm tra định kỳ có thể được thay thế bằng kiểm tra bằng mắt đến mức độ có thể thực hiện được.

(8) Trong các trường hợp mà tình trạng của thân van và đế van có thể kiểm tra được mà không cần tháo hộp van khỏi ống lắp đặt, kiểm tra bên trong để xác định tình trạng như vậy có thể được thực hiện thay cho việc sửa chữa bảo dưỡng. Ngoài ra, trường hợp nội dung kiểm tra như vậy để khẳng định các van có tình trạng tốt mà không cần phải sửa chữa, điều chỉnh thì có thể bỏ qua thử rò rỉ đế van.

CHƯƠNG 6 KIỂM TRA TRÊN ĐÀ

6.1 Kiểm tra trên đà

6.1.2 được sửa đổi như sau:

6.1.2 Kiểm tra dưới nước

1 Nếu được Đăng kiểm chấp nhận, có thể áp dụng việc kiểm tra dưới nước thay cho kiểm tra trên ụ khô hoặc trên triền. Trong mọi trường hợp, không được thay thế việc kiểm tra trên ụ khô hoặc trên triền vào thời gian như quy định ở (1) hoặc (2) sau đây bằng kiểm tra dưới nước:

(1) Kiểm tra trên đà được thực hiện vào thời gian quy định ở 1.1.3-1(4)(a) đối với tàu chở hàng khô tổng hợp như được định nghĩa ở 1.2.8-1 Phần 1A của Quy chuẩn và đối với tàu mang dấu hiệu phân cấp “Chương trình kiểm tra nâng cao” (viết tắt là ESP).

(2) Kiểm tra trên đà đối với các tàu mang dấu hiệu phân cấp “Chương trình kiểm tra nâng cao” (viết tắt là ESP) khi các tàu này từ 15 tuổi trở lên.

2 Khi áp dụng các yêu cầu ở -1 trên, kiểm tra dưới nước lần tiếp theo không được chấp nhận thay cho kiểm tra trên ụ khô hoặc trên triền. Tuy nhiên, kiểm tra dưới nước có thể được thực hiện liên tiếp thay cho kiểm tra trên ụ khô hoặc trên triền cho các tàu không phải là các tàu nêu ở từ (1) đến (4) dưới đây nếu được Đăng kiểm chấp nhận từ trước:

(1) Tàu có dấu hiệu phân cấp "Chương trình kiểm tra nâng cao" (ESP);

(2) Các tàu chở hàng khô tổng hợp;

(3) Các tàu có lắp thiết bị lái mũi;

(4) Các tàu có chân vịt nối với trục bằng côn có then.

3 Để được chấp nhận kiểm tra dưới nước, trước khi kiểm tra, các hồ sơ, bản vẽ sau đây phải được gửi cho Đăng kiểm duyệt:

(1) Bản vẽ tôn vỏ nằm dưới đường nước, chỉ rõ vị trí và kích thước các lỗ khoét ở vỏ tàu, vị trí của các nút xả đáy, vị trí các vây giảm lắc, vị trí các vách kín dầu và kín nước, vị trí của các mối hàn và vị trí của các tấm chống ăn mòn điện hóa (anod).

(2) Các thông tin chi tiết hoặc bản vẽ của các kết cấu và các trang bị nêu ở -3 dưới đây, cùng với các ảnh màu của chúng và các hướng dẫn chi tiết về việc kiểm tra các kết cấu và các trang bị đó.

(3) Các hồ sơ mô tả quy trình mà Đăng kiểm có thể xác nhận rõ ràng khe hở bánh lái hoặc tình trạng của khe hở ống bao đuôi dựa vào việc xem xét lịch sử khai thác, vào việc thử hoặc phân tích trên tàu đối với nước ngọt bôi trơn hoặc dầu bôi trơn trong ống bao được lấy mẫu. Nếu ổ đỡ được xác nhận là thỏa mãn, thì có thể xem xét miễn giảm đối với các yêu cầu ở -3(1) hoặc -3(4) dưới đây.

(4) Các tài liệu khác cần thiết cho việc kiểm tra.

4 Các tàu được phép thực hiện kiểm tra dưới nước phải thỏa mãn các quy định sau đây. Khi nhận được các hồ sơ quy định ở -2(3) nói trên, phải xem xét đặc biệt các nội dung nêu ở (1) hoặc (4) dưới đây:

(1) Phải trang bị phương tiện đo khe hở của bánh lái trong vùng chốt lái.

(2) Các tấm ốp chống quấn dây phải kết cấu sao cho kiểm tra được phần trục giữa củ chân vịt và củ sống đuôi.

(3) Đối với các ổ đỡ trong ống bao trục được bôi trơn bằng nước, phải trang bị phương tiện đo khe hở giữa trục chân vịt và các ổ đỡ của chúng.

(4) Đối với các ổ đỡ trong ống bao trục được bôi trơn bằng dầu hoặc nước ngọt, phải trang bị phương tiện xác nhận khả năng hoạt động của ổ đỡ trong ống bao trục, gồm cả thiết bị làm kín.

(5) Phải trang bị phương tiện xác định vị trí và nhận biết từng cánh chân vịt.

(6) Phải lắp các tấm lưới có bản lề ở tất cả các van thông biển, được kết cấu sao cho thợ lặn có thể mở ra và đóng lại được.

(7) Các dấu hiệu chỉ báo vị trí của các vách ngang và vách dọc, tên của các không gian bên trong ở phần thân nằm dưới đường nước chở hàng, sao cho thợ lặn có thể định hướng các vị trí tương đối của chúng với tàu.

5 Dựa vào kết quả kiểm tra dưới nước, Đăng kiểm có thể yêu cầu kiểm tra bên trong tàu hoặc kiểm tra trên đà, nếu thấy cần thiết.

6.1.3 được sửa đổi như sau:

6.1.3 Các kiểm tra khác

1 Đối với những tàu có hệ thống kiểm soát và duy trì trạng thái kỹ thuật cho hệ trục chân vịt theo các yêu cầu ở 8.1.3, phải kiểm tra chung hệ trục và xem xét toàn bộ số liệu kiểm soát trạng thái hệ thống sẵn có trên tàu, để đảm bảo chắc chắn rằng hệ thống được duy trì tốt.

2 Đối với các tàu có dấu hiệu phân cấp "APSS-O" hoặc "APSS-W" mà định kỳ thực hiện phân tích dầu hoặc thử mẫu nước, phải kiểm tra chung về hệ trục và xem xét tất cả các số liệu giám sát tình trạng có ở trên tàu để đảm bảo rằng hệ thống được duy trì tốt.

Bảng 1B/6.1 được sửa đổi như sau:

Bảng 1B/6.1 Các yêu cầu đối với kiểm tra trên đà

TT

Hạng mục kiểm tra

Nội dung kiểm tra

1

Tôn vỏ, kể cả tôn ky, sống mũi và sống đuôi

● Kết cấu trong khu vực không liên tục, những bộ phận kết cấu có khả năng bị ăn mòn nghiêm trọng và các lỗ khoét ở tôn vỏ phải được kiểm tra kỹ.

● Phải tháo các nắp đậy lưới, nếu đăng kiểm viên thấy cần thiết.

2

Bánh lái

● Bánh lái phải được nâng lên hoặc tháo ra và các bộ phận nhìn thấy được của bánh lái, chốt lái, gu giông, trục lái, khớp nối và sống đuôi phải được kiểm tra. Nếu đăng kiểm viên thấy cần thiết thì có thể yêu cầu thử áp lực bánh lái. Phải đo khe hở ổ đỡ bánh lái. Có thể bỏ qua việc nâng và tháo bánh lái nếu sau khi đo khe hở Đăng kiểm thấy tình trạng của bánh lái thỏa mãn.

3

Các đầu lấy nước biển và các đầu xả mạn, kể cả các chi tiết nối ống nằm dưới boong mạn khô, các van trên tấm vỏ, van thông biển hoặc các chi tiết nối ống, các thiết bị đẩy mạn

● Phải mở ra và kiểm tra các bộ phận chính của van. Các bu lông, các chi tiết cố định chúng vào thân tàu phải được kiểm tra. Đăng kiểm có thể xem xét quyết định không cần mở chúng, nếu chúng đã được mở và kiểm tra thỏa mãn ở lần kiểm tra trên đà trước đó.

● Trong trường hợp, được sự chấp nhận của Đăng kiểm, kiểm tra dưới nước tiếp theo được thay thế cho kiểm tra trên đà thực hiện trên ụ khô hoặc trên triền, việc mở kiểm tra các van theo yêu cầu có thể được miễn giảm nếu Đăng kiểm thấy phù hợp với điều kiện chúng đã được kiểm tra (bao gồm cả kiểm tra bằng mắt bởi thợ lặn) và thấy ở tình trạng tốt.

● Thiết bị đẩy mạn phải được kiểm tra bằng mắt để phát hiện hư hỏng có thể ảnh hưởng đến kết cấu thân tàu.

4

Đầu sau của bạc ống bao

● Phải đo khe hở giữa trục chân vịt hoặc trục ống bao và ổ đỡ sau của ống bao đuôi hoặc ổ đỡ trong giá đỡ trục hoặc độ sụt do mòn của ổ đỡ.

5

Thiết bị làm kín ống bao và ổ đỡ trong giá đỡ trục

● Trong trường hợp ở đỡ trong ống bao trục được bôi trơn bằng dầu hoặc nước ngọt, phải kiểm tra tính hiệu quả của vòng đệm kín dầu hoặc nước ngọt.

6

Chân vịt

● Phải kiểm tra chân vịt. Nếu lắp chân vịt biến bước thì phải kiểm tra thiết bị điều khiển bước, không cần tháo ra.

7

Neo, xích neo, cáp, ống luồn neo, khoang chứa neo và phanh giữ cáp

● Vào các đợt kiểm tra trên đà theo thời gian quy định ở 1.1.3-1(4)(a), neo và xích neo phải được trải ra và tất cả xích và thiết bị liên quan đến xích phải được kiểm tra bên ngoài đảm bảo. Trong trường hợp kiểm tra dưới nước thay kiểm tra trên đà thực hiện trên ụ khô hoặc trên triền được áp dụng vào thời gian nêu ở 1.1.3-1(4)(a), neo và xích neo có thể không cần phải trải ra và kiểm tra nếu Đăng kiểm thấy phù hợp với điều kiện chúng đã được kiểm tra (bao gồm cả kiểm tra bằng mắt bởi thợ lặn) và thấy ở tình trạng tốt. Trong các trường hợp đó, neo và xích neo nên được trải ra và tất cả xích và thiết bị liên quan đến xích phải phải được kiểm tra bên ngoài đảm bảo vào đợt kiểm tra trên đà lần tới trên ụ khô hoặc trên triền. Vào đợt kiểm tra định kỳ lần thứ 2 và các lần kiểm tra định kỳ tiếp theo, phải đo đường kính xích neo. Nếu đường kính trung bình của một mắt xích tại vị trí mòn nhất của nó giảm đi từ 12% trở lên so với đường kính danh nghĩa yêu cầu thì phải thay mới mắt xích đó.

8

Các khoang và két

Phải kiểm tra bên trong, kiểm tra tiếp cận và đo chiều dày (nếu áp dụng và chưa thực hiện), như quy định dưới đây:

(i) Tối thiểu là các vùng phía dưới, vùng phải xem xét là các khu vực nằm dưới đường nước dằn nhẹ tải của các khoang hàng/các két hàng và các két nước dằn vào lần kiểm tra trên triền đà kết hợp với kiểm tra định kỳ theo thời gian quy định ở 4.1.1-2.

(ii) Vào đợt kiểm tra trên đà thực hiện theo thời gian quy định ở 1.1.6-5 càng kỹ càng tốt.

9

Trang thiết bị để kiểm tra dưới nước

Đối với các tàu được áp dụng thực hiện kiểm tra dưới nước dựa theo các yêu cầu ở 6.1.2, đăng kiểm viên phải đảm bảo rằng các trang thiết bị nêu ở 6.1.2-4 ở trạng thái tốt.

CHƯƠNG 7 KIỂM TRA NỒI HƠI

7.1 Kiểm tra nồi hơi

Bảng 1B/7.1 được sửa đổi như sau:

Bảng 1B/7.1 Các yêu cầu đối với kiểm tra nồi hơi

T.T

Hạng mục kiểm tra

Nội dung kiểm tra

1

Các bộ phận chịu áp lực của nồi hơi

Phải kiểm tra bên trong có tháo các lỗ người chui, lỗ làm vệ sinh, lỗ kiểm tra. Nếu đăng kiểm viên thấy cần thiết phải kiểm tra bên ngoài, thì lớp cách nhiệt xung quanh các chi tiết phải tháo ra để kiểm tra bên ngoài các chi tiết, đến mức độ đăng kiểm viên thấy thỏa mãn(2).

2

Bộ quá nhiệt, bầu hâm nước tiết kiệm và bầu hâm nước tiết kiệm khí xả

Phải kiểm tra bên trong và bên ngoài. Đối với bầu hâm nước tiết kiệm khí xả kiểu bọc, tất cả các mối hàn nối có thể tiếp cận được đều phải kiểm tra bằng mắt thường để phát hiện vết nứt và nếu thấy cần thiết, Đăng kiểm có thể yêu cầu thử không phá hủy(2).

3

Các bộ phận đốt của nồi hơi và thiết bị hâm bằng dầu nóng(1)

Phải kiểm tra bên trong buồng đốt và các buồng khí đốt v.v... khi các cửa được mở(2).

4

Các van và vòi

Các chi tiết lắp ráp chính và các bu lông hoặc các vít cấy cố định chúng phải được mở ra để kiểm tra.

5

Chiều dày tôn, ống và kích thước các thanh giằng

Phải đo, nếu Đăng kiểm thấy cần thiết.

6

Các van an toàn v.v... của nồi hơi, bộ quá nhiệt và thiết bị hâm bằng dầu nóng(1)

Các van an toàn phải được điều chỉnh trong điều kiện có hơi nước đến áp suất không lớn hơn 103% áp suất làm việc được duyệt sau khi mở kiểm tra. Áp kế sử dụng để điều chỉnh các van an toàn phải được hiệu chỉnh chính xác. Cơ cấu giảm áp của các van phải được kiểm tra và thử để xác nhận hoạt động thỏa mãn. Tuy nhiên, đối với bầu hâm nước tiết kiệm khí xả, nếu không thể tăng hơi nước lên tại cảng thì van giảm áp có thể do máy trưởng đặt ở biển và kết quả phải được ghi vào sổ nhật ký để đăng kiểm viên xem xét. Phải kiểm tra tình trạng chung của các đường ống xả áp đối với thiết bị hâm bằng dầu nóng. Áp suất nổ của các van an toàn lắp trên thiết bị hâm bằng dầu nóng phải được xác nhận.

7

Thiết bị an toàn, thiết bị báo động và các thiết bị điều khiển đốt tự động

Các thiết bị này phải được thử theo các yêu cầu ở Chương 9 Phần 3 của Quy chuẩn để đảm bảo rằng chúng ở trong trạng thái làm việc tốt sau khi được kiểm tra như trên.

8

Xem xét các nội dung ghi chép sổ nhật ký

Phải tiến hành xem xét các bản ghi sau đây, từ khi kiểm tra nồi hơi trước đó:

(1) Sự hoạt động;

(2) Sự bảo dưỡng;

(3) Lịch sử sửa chữa;

(4) Kiểm soát chất lượng của nước cấp hoặc dầu nóng.

Chú thích:

(1) Chỉ áp dụng đối với thiết bị hâm bằng dầu nóng bằng lửa, khí đốt hoặc khí xả từ máy.

(2) Nếu kiểm tra bên trong trực tiếp bằng mắt là không thể thực hiện được do giới hạn về kích thước của khoang bên trong, ví dụ nồi hơi nhỏ và/hoặc các khoang bên trong hẹp, thì có thể thay bằng thử thủy lực hoặc phương pháp xác nhận khác nếu đăng kiểm viên thấy phù hợp.

CHƯƠNG 8 KIỂM TRA TRỤC CHÂN VỊT VÀ TRỤC TRONG ỐNG BAO TRỤC

8.1 Kiểm tra trục chân vịt và trục trong ống bao trục

8.1.2 được sửa đổi như sau:

8.1.2 Kiểm tra từng phần

1 Vào đợt kiểm tra từng phần trục chân vịt loại 1 với ổ đỡ trong ống bao bôi trơn bằng dầu, phải kiểm tra như quy định từ (1) đến (3) sau đây:

(1) Phải kiểm tra bằng mắt tất cả các phần có thể tiếp cận được của hệ trục;

(2) Kiểm tra xác nhận máy chính không bị hoạt động trong dải vòng quay cấm do dao động xoắn;

(3) Phải kiểm tra như quy định ở 2, 6, 9, 12 và 13 trong Bảng 1B/8.1 và (a) đến (c) dưới đây. Tuy nhiên, có thể bỏ qua các yêu cầu của 2 và 9 trong Bảng 1B/8.1 đối với những trục nối với chân vịt không then hoặc hoặc trục nối với chân vịt bằng bích nối ở đầu cuối của chúng, nếu sau khi kiểm tra chung thấy thỏa mãn.

(a) Kiểm tra và ghi lại kết quả đo độ sụt trong ổ đỡ của trục chân vịt hoặc trục trong ống bao trục ở ổ đỡ sau của ống bao trục.

(b) Lớp lót cho thiết bị làm kín ở tình trạng thỏa mãn.

(c) Kiểm tra xác nhận tình trạng thỏa mãn của thiết bị làm kín bên trong và bên ngoài.

2 Vào đợt kiểm tra từng phần trục chân vịt loại 1C, ngoài nội dung kiểm tra nêu ở -1 nói trên, phải kiểm tra "Bản ghi của hệ thống kiểm soát thiết bị làm kín dầu và ổ đỡ trong ống bao".

8.1.3 được sửa đổi như sau:

8.1.3 Hệ thống bảo dưỡng phòng ngừa

1 Bất kể các yêu cầu ở 8.1.1 trên đây, nếu tàu được trang bị các ổ đỡ trong ống bao trục được bôi trơn bằng dầu và các thiết bị làm kín dầu ống bao phù hợp, được Đăng kiểm duyệt, thì có thể thay các nội dung kiểm tra ở 1, 3, 4, 5, 7 và 8 trong Bảng 1B/8.1 bằng kiểm tra chung hệ trục, miễn là tất cả các thông số kiểm soát trạng thái được thực hiện theo hệ thống bảo dưỡng phòng ngừa đã được duyệt nằm trong các giới hạn cho phép. Đối với các yêu cầu không phải yêu cầu -1, -3, -4, -5, -7 và -8 trong Bảng 1B/8.1, có thể kiểm tra phù hợp với các yêu cầu của kiểm tra từng phần của trục chân vịt loại 1C. Nếu Đăng kiểm thấy thích hợp, có thể bỏ qua một phần nội dung kiểm tra yêu cầu ở 9 trong Bảng 1B/8.1.

(1) Dựa trên hệ thống bảo dưỡng phòng ngừa đã được Đăng kiểm duyệt, ít nhất các nội dung từ (a) đến (d) sau phải được giám sát và ghi lại một cách thích hợp để chuẩn đoán tình trạng bôi trơn của hệ trục và thực hiện bảo dưỡng hệ thống phòng ngừa. Ngoài ra, phải bổ sung dấu hiệu sau đây vào sau ký hiệu cấp tàu mà hệ thống bảo dưỡng phòng ngừa được Đăng kiểm duyệt: Hệ thống kiểm soát trạng thái trục chân vịt (viết tắt là PSCM).

(a) Phải lấy mẫu và phân tích dầu bôi trơn đều đặn vào các khoảng thời gian không vượt quá 6 tháng với ít nhất phải có các số liệu từ (i) đến (iv) sau đây được phân tích mỗi lần:

(i) Hàm lượng nước;

(ii) Độ mặn (Na-tri);

(iii) Hàm lượng kim loại trục và đặc tính kim loại ổ đỡ;

(iv) Độ ô xy hóa của dầu.

(b) Mức tiêu hao dầu bôi trơn;

(c) Nhiệt độ ổ đỡ;

(d) Độ sụt của trục chân vịt hoặc trục trong ống bao trục ở ổ đỡ sau của ống bao trục.

(2) Dựa trên hệ thống bảo dưỡng phòng ngừa đã được Đăng kiểm duyệt, ít nhất các nội dung từ (a) đến (e) sau phải được giám sát và ghi lại một cách thích hợp để chuẩn đoán tình trạng bôi trơn của hệ trục và thực hiện bảo dưỡng hệ thống phòng ngừa. Ngoài ra, phải bổ sung dấu hiệu sau đây vào sau ký hiệu cấp tàu mà hệ thống bảo dưỡng phòng ngừa đã được Đăng kiểm duyệt: Hệ thống kiểm soát trạng thái trục chân vịt - A (viết tắt là PSCM-A).

(a) Phải lấy mẫu và phân tích dầu bôi trơn đều đặn vào các khoảng thời gian không vượt quá 6 tháng với ít nhất phải có các số liệu từ (i) đến (iv) sau đây được phân tích mỗi lần:

(i) Hàm lượng nước;

(ii) Độ mặn (Na-tri);

(iii) Hàm lượng kim loại trục và đặc tính kim loại ổ đỡ;

(iv) Độ ô xy hóa của dầu.

(b) Kiểm tra hàng tháng trên tàu về hàm lượng nước dầu bôi trơn. Tuy nhiên, có thể bỏ qua việc kiểm tra này nếu việc lấy mẫu và phân tích dầu nêu ở (a) trên được thực hiện thường xuyên trong các khoảng thời gian không vượt quá 3 tháng.

(c) Mức tiêu hao dầu bôi trơn;

(d) Nhiệt độ ổ đỡ;

(e) Độ sụt của trục chân vịt hoặc trục trong ống bao trục ở ổ đỡ sau của ống bao trục.

CHƯƠNG 11 KIỂM TRA TÀU LẶN

11.1 Quy định chung

11.1.2-3(1) được sửa đổi như sau:

11.1.2 Các yêu cầu chung về kiểm tra

1 Kiểm tra duy trì cấp của các tàu lặn phải phù hợp với các yêu cầu quy định ở Chương 1 của Phần này, trừ các quy định từ -2 đến -4.

2 Kiểm tra duy trì cấp

Các tàu lặn đã được Đăng kiểm đăng ký, phân cấp phải được đăng kiểm viên kiểm tra duy trì cấp theo các yêu cầu của Chương này. Kiểm tra duy trì cấp bao gồm kiểm tra chu kỳ và kiểm tra bất thường, như nêu ở (1) và (2) sau đây. Vào mỗi đợt kiểm tra, phải kiểm tra như sau:

(1) Kiểm tra chu kỳ

(a) Kiểm tra trung gian;

(b) Kiểm tra định kỳ.

(2) Kiểm tra bất thường

Kiểm tra bất thường bao gồm việc kiểm tra tình trạng chung, trạng thái hư hỏng hoặc hoán cải thân, máy và trang thiết bị của tàu lặn. Kiểm tra bất thường được thực hiện riêng biệt với nội dung kiểm tra ở (1).

3 Ngày đến hạn kiểm tra chu kỳ

(1) Kiểm tra trung gian: kiểm tra trung gian phải được thực hiện trong phạm vi 3 tháng trước hoặc sau ngày ấn định kiểm tra hàng năm.

(2) Kiểm tra định kỳ: kiểm tra định kỳ phải được thực hiện vào ngày đến hạn kiểm tra quy định ở 1.1.3-1(3).

4 Kiểm tra chu kỳ trước thời hạn

(1) Kiểm tra định kỳ có thể được thực hiện trước thời hạn quy định, nếu chủ tàu yêu cầu.

(2) Kiểm tra trung gian có thể được thực hiện trước thời hạn kiểm tra trung gian, nếu chủ tàu yêu cầu. Trong trường hợp này phải thực hiện ít nhất một đợt kiểm tra trung gian theo các quy định khác của Đăng kiểm.

(3) Nếu kiểm tra định kỳ được thực hiện trước thời hạn và trùng vào thời điểm kiểm tra trung gian thì có thể bỏ qua kiểm tra trung gian.

5 Trừ khi có quy định khác, nếu bên thứ ba tham gia vào đo chiều dày, kiểm tra dưới nước bằng thợ lặn hoặc máy vận hành từ xa hoặc thử kín các thiết bị đóng kín như nắp hầm, cửa... sử dụng thiết bị siêu âm phải được Đăng kiểm công nhận cơ sở.

6 Trừ khi có quy định khác, bên thứ ba tham gia vào kiểm tra và bảo dưỡng các bình chữa cháy xách tay phải được Đăng kiểm công nhận cơ sở.

PHẦN 2A KẾT CẤU THÂN TÀU VÀ TRANG THIẾT BỊ TÀU CÓ CHIỀU DÀI TỪ 90 MÉT TRỞ LÊN

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.1 Quy định chung

Ghi chú của Bảng 2A/1.1 được sửa đổi như sau:

Bảng 2A/1.1 Danh mục sử dụng thép thường cho các cơ cấu thân tàu

Tên cơ cấu

Vùng sử dụng

Chiều dày tôn t, mm

t £ 15

15 < t £ 20

20 < t £ 25

25 < t £ 30

30 < t £ 40

40 < t £ 50

Tôn mạn

Tôn mép mạn kề boong tính toán

Phạm vi 0,4 L giữa tàu

L1 £ 250

A(1)(4)

B

D

E

L1 > 250



E

Phạm vi 0,6 L giữa tàu ngoài vùng trên

A(1)(4)

B

D

E

Ngoài vùng nêu trên

A(1)(4)

B

D

Tôn mạn

Phạm vi 0,4 L giữa tàu

Phạm vi 0,1 D trở xuống tính từ mặt dưới của boong tính toán

A(1)(4)

B

D

E

Ngoài vùng nêu trên

A(1)(4)

B

D

Dải tôn hông

Phạm vi 0,4 L giữa tàu

L1 > 250

D

E

Tàu có 150 £ L1 £ 250, có kết cấu đáy đôi hoặc đáy đơn

A(1)(4)

B

D

E

Phạm vi 0,6 L giữa tàu ngoài vùng trên

A(1)(4)

B

D

E

Ngoài các trường hợp trên

A(1)(4)

B

D

Tôn đáy kể cả dải tôn giữa đáy

Phạm vi 0,4 L giữa tàu

A

B

D

E

(giữ nguyên)

Các cơ cấu khác

Các cơ cấu khác với các cơ cấu nêu trên (bao gồm các nẹp)

A(1)(4)

Chú thích:

(1) Với các tàu có chiều dài L1 lớn hơn 150 m có boong đơn, các dải tôn này đối với các tàu không có vách dọc liên tục bên trong đi từ đáy đến boong trong vùng hàng hóa phải ít nhất là cấp B theo quy định ở Phần 7A của Quy chuẩn.

(2) Với các tàu có chiều dài L1 lớn hơn 150 m có boong đơn, các cơ cấu dọc này của boong tính toán trong phạm vi 0,4 L giữa tàu phải ít nhất là cấp B theo quy định ở Phần 7A của Quy chuẩn.

(3) Với các tàu có chiều dài L1 lớn hơn 150 m có boong đơn, tôn các cơ cấu dọc liên tục này của boong tính toán trong phạm vi 0,4 L giữa tàu phải ít nhất là cấp B theo quy định ở Phần 7A của Quy chuẩn.

(4) Với các tàu gia cường đi băng như quy định ở Chương 8 ở Phần 8G của Quy chuẩn, các dải tôn mạn ở vùng gia cường chống băng phải tối thiểu là cấp B theo quy định ở Phần 7A của Quy chuẩn.

Các mục phía sau giữ nguyên

CHƯƠNG 4 ĐÁY ĐÔI

4.1 Quy định chung

4.1.1 Phạm vi áp dụng

4.1.1-7 được sửa đổi như sau:

1 Các tàu phải có đáy đôi kín nước liên tục từ vách chống va đến vách đuôi. Nói chung, đáy đôi phải có kết cấu hệ thống dọc. Đáy đôi phải liên tục ra đến mạn tàu sao cho bảo vệ được cung hông và không có phần nào nằm thấp hơn đường thẳng kẻ song song với đường tôn giữa đáy và ở độ cao không nhỏ hơn h (m) đo từ mặt trên của tôn giữa đáy theo quy định ở 1.2.58, Phần 1A của Quy chuẩn.

h = B’/20

B’: Quy định ở 1.1.2 Phần 9 của Quy chuẩn.

Tuy nhiên, trong mọi trường hợp h phải không nhỏ hơn 0,76 m, và không cần phải lấy lớn hơn 2 m.

2 Với những tàu có tổng dung tích nhỏ hơn 500 hoặc những tàu không chạy tuyến quốc tế có chiều dài nhỏ hơn 100 mét hoặc những tàu mà vì những lý do riêng biệt của hình thức kết cấu, hình dạng thân tàu và mục đích khai thác v.v... được Đăng kiểm thừa nhận rằng không phải dùng kết cấu đáy đôi thì đáy đôi có thể khuyết từng phần hoặc toàn bộ.

3 Đáy đôi có thể được khuyết ở trong các két kín nước, kể cả két khô cỡ trung bình sao cho an toàn của tàu không bị ảnh hưởng khi đáy tàu bị hỏng.

4 Đối với những vùng có kết cấu đặc biệt như có mạn nghiêng hoặc mạn kép hoặc vùng có vách dọc hoặc đối với những vùng ngoài đoạn giữa tàu, kích thước các cơ cấu của đáy đôi phải thỏa mãn yêu cầu của Đăng kiểm.

5 Kích thước của các cơ cấu của các két đáy đôi dùng làm két sâu phải thỏa mãn yêu cầu ở Chương 12. Tuy nhiên chiều dày của tôn đáy trên không cần phải tăng 1,0 mm như quy định ở 12.2.7 cho tôn nóc của két sâu.

6 Những yêu cầu ở Chương này được áp dụng cho trường hợp mà tỷ trọng biểu kiến γ của hàng hóa trong khoang chứa hàng không lớn hơn 0,9. Đối với trường hợp γ lớn hơn 0,9, hoặc đối với những khoang bị trống trong điều kiện tàu đủ tải, hoặc những tàu có két hông phải áp dụng các quy định ở Chương 29. Tỷ trọng biểu kiến của hàng hóa phải được tính theo công thức sau đây:

Trong đó:

W : Khối lượng của hàng hóa chứa trong khoang, t;

V : Thể tích của khoang không kể miệng khoang, m3.

7 Kết cấu đáy đôi của khoang phải được xem xét đặc biệt nếu khoang được dự kiến để chở hàng nặng, khi tỷ số của trọng lượng hàng trên đơn vị diện tích (kN/m2) của đáy đôi chia cho d nhỏ hơn 5,40 hoặc khi việc xếp hàng không thể được coi là phân bố đều. Nếu tỷ số của khối lượng hàng trên đơn vị diện tích được cho bằng t/m2, thì trị số lấy theo đơn vị kN/m2 có thể được xác định bằng cách nhân t/m2 với 9,81. Đối với tàu chở cuộn thép thì kích thước các cơ cấu đáy đôi phải phù hợp với các quy định ở 4.9.

4.9 được bổ sung như sau:

4.9 Kích thước của các cơ cấu đáy đôi chở cuộn thép

1 Tính toán được quy định như ở dưới đây dựa trên cơ sở các cuộn thép được xếp như theo Hình 2A/4.3 hướng lõi của chúng theo phương ngang tàu.

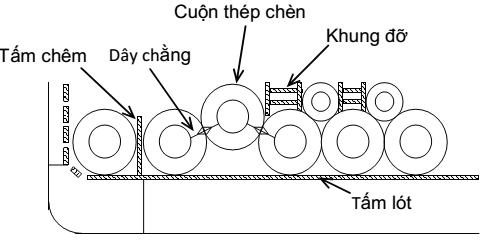

Hình 2A/4.3 Phương tiện chằng buộc cuộn thép

2 Chiều dày tôn đáy trên đối với tàu có hệ thống kết cấu dọc phải không nhỏ hơn trị số tính theo công thức sau đây.

 (mm)

Trong đó:

k : Hệ số. Với thép thường k = 1,65;

Q : Khối lượng của các cuộn thép xếp lên mỗi tấm tôn đáy trên, được tính theo công thức sau đây:

 (kg)

Nếu các cuộn thép được xếp có cuộn khóa thì Q được lấy bằng 1,4 lần trị số tính theo công thức trên.

W: Khối lượng của một cuộn thép (kg);

n1: Số tầng cuộn thép;

n2: Số điểm đặt tải trên một tấm tôn đáy trên, được cho trong Bảng 2A/4.7 phụ thuộc vào trị số của n3 và a/ls;

n3: Số lượng tấm ván lót một cuộn thép;

α: Tỷ số kích thước vành đế của tấm tôn đáy trên. Nếu α > 3,0 thì lấy α = 3,0;

β: Tính theo công thức sau: c/a

a: Khoảng cách đà ngang đáy (mm);

c: Khoảng cách giữa các điểm đặt tải lên một tấm tôn đáy trên theo hướng chiều dài tàu (mm) lấy theo Bảng 2A/4.8, phụ thuộc vào trị số n2 và n3.

ls : Chiều dài một cuộn thép.

3 Nếu tôn đáy trên là thép có độ bền cao thì công thức nêu ở -2 được áp dụng như sau:

Nếu là thép A32, D32, E32 hoặc F32: 0,78k được thay thế cho k

Nếu là thép A36, D36, E36 hoặc F36: 0,72k được thay thế cho k

Nếu là thép A40, D40, E40 hoặc F40: 0,68k được thay thế cho k

4 Quy cách của dầm dọc đáy trên được xác định theo lý thuyết dầm đơn giản với các điều kiện sau:

(1) Mô hình:

Dầm đơn giản cố định ở đà ngang đặc và/hoặc được đỡ bằng thanh chống thẳng đứng.

(2) Ứng suất cho phép:

8,2(24-12fB) (N/mm2), trong đó fB quy định ở 4.4.3.

(3) Điều kiện tải trọng:

Tải trọng tập trung tại vị trí tấm lót nơi mà cuộn thép tựa lên dầm dọc.

5 Đà ngang đặc và tấm sống đáy chịu tải trọng từ cuộn thép phải được kiểm tra độ ổn định nén.

Bảng 2A/4.7 Khoảng cách các điểm đặt tải theo phương chiều dài tàu trên một tấm đáy trên

n2

n3

2

3

4

5

1

Chiều rộng thực của tấm lót



2

0,5 ls

0,33 ls

0,25 ls

0,2 ls

3

1,2 ls

0,67 ls

0,50 ls

0,4 ls

4

1,7 ls

1,20 ls

0,75 ls

0,6 ls

5

2,4 ls

1,53 ls

1,20 ls

0,8 ls

6

2,9 ls

1,87 ls

1,45 ls

1,2 ls

7

3,6 ls

2,40 ls

1,70 ls

1,4 ls

8

4,1 ls

2,73 ls

1,95 ls

1,6 ls

9

4,8 ls

3,07 ls

2,40 ls

1,8 ls

10

5,3 ls

3,60 ls

2,65 ls

2,0 ls

Chú thích:

Nếu n2 ³ 11 và/hoặc n3 ³ 6 thì tải trọng lên tấm tôn đáy trên có thể được coi là phân bố đều

Bảng 2A/4.8 Số lượng điểm đặt tải trên một tấm

n2

n3

2

3

4

5

1

0 < a/ls £ 0,5

0 < a/ls £ 0,33

0 < a/ls £ 0,25

0 < a/ls £ 0,20

2

0,5 < a/ls £ 1,2

0,33 < a/ls £ 0,67

0,25 < a/ls £ 0,50

0,20 < a/ls £ 0,40

3

1,2 < a/ls £ 1,7

0,67 < a/ls £ 1,20

0,50 < a/ls £ 0,75

0,40 < a/ls £ 0,60

4

1,7 < a/ls £ 2,4

1,20 < a/ls £ 1,53

0,75 < a/ls £ 1,20

0,60 < a/ls £ 0,80

5

2,4 < a/ls £ 2,9

1,53 < a/ls £ 1,87

1,20 < a/ls £ 1,45

0,80 < a/ls £ 1,20

6

2,9 < a/ls £ 3,6

1,87 < a/ls £ 2,40

1,45 < a/ls £ 1,70

1,20 < a/ls £ 1,40

7

3,6 < a/ls £ 4,1

2,40 < a/ls £ 2,73

1,70 < a/ls £ 1,95

1,40 < a/ls £ 1,60

8

4,1 < a/ls £ 4,8

2,73 < a/ls £ 3,07

1,95 < a/ls £ 2,40

1,60 < a/ls £ 1,80

9

4,8 < a/ls £ 5,3

3,07 < a/ls £ 3,60

2,40 < a/ls £ 2,65

1,80 < a/ls £ 2,00

10

5,3 < a/ls £ 6,0

3,60 < a/ls £ 3,93

2,65 < a/ls £ 2,90

2,00 < a/ls £ 2,40

Chú thích:

Nếu n2 ³ 11 và/hoặc n3 ³ 6 thì tải trọng lên tấm tôn đáy trên có thể được coi là phân bố đều.

CHƯƠNG 5 SƯỜN

5.3 Sườn khoang

5.3.2 Kích thước của sườn khoang

5.3.2-6 được bổ sung như sau:

6 Kích thước sườn khoang chịu tải trọng từ các cuộn thép khi tàu bị lắc không những phải thỏa mãn yêu cầu ở 5.3.2 mà còn phải thỏa mãn những quy định sau đây dựa trên lý thuyến dầm đơn giản.

(1) Mô hình: Dầm đơn giản tựa ở boong và cố định ở đáy trên.

(2) Ứng suất cho phép: 196 (N/mm2)

(3) Điều kiện tải trọng: Áp suất tĩnh từ mạn tàu và khối lượng của các cuộn thép được tính toán theo (a) hoặc (b) sau đây:

(a) Nếu các cuộn thép được xếp một tầng

 (tấn)

W: Khối lượng của một cuộn thép (kg);

C1: Hệ số phụ thuộc cách bố trí cuộn thép chèn;

4,0: Nếu các cuộn thép chèn được bố trí giữa cuộn thứ nhất và cuộn thứ hai tính từ mạn tàu;

3,0: Nếu các cuộn thép chèn được bố trí gần đường tâm tàu hơn cuộn thứ hai tính từ mạn tàu;

q: Góc nghiêng lớn nhất của tàu (độ);

k: Hệ số tùy thuộc phương gia tốc do tàu bị lắc, thường được lấy bằng 1,0;

n: Số lượng sườn đỡ một cuộn thép.

(b) Nếu các cuộn thép được xếp hai tầng

 (tấn)

C2 : Hệ số phụ thuộc cách bố trí các cuộn thép, thường được lấy bằng 0,7.

Tuy nhiên, nếu các cuộn thép ở tầng dưới được xếp gần nhau mà áp lực tiếp xúc với nhau đủ lớn, thì giá trị C2 có thể được giảm;

W, θ và n: Như quy định ở (a);

m : Tổng số lượng cuộn thép tại mặt cắt sườn liên quan.

CHƯƠNG 13 ĐỘ BỀN DỌC

13.2 Độ bền uốn

13.2.1 được sửa đổi như sau:

13.2.1 Độ bền uốn ở đoạn giữa tàu

1 Mô đun chống uốn của tiết diện ngang thân tàu ở đoạn giữa tàu phải không nhỏ hơn trị số Zs tính theo hai công thức sau đây tại tiết diện đang xét của chiều dài tàu trong mọi điều kiện tải và dằn:

Zσ = 5,72|Ms+Mw(+)| (cm3)

Zσ = 5,72|Ms+Mw(-)| (cm3)

Trong đó:

Ms: Mô men uốn dọc tàu trên nước tĩnh (kNm) tại tiết diện ngang đang xét theo chiều dài tàu, tính toán theo phương pháp được Đăng kiểm thừa nhận. Tuy nhiên, trị số dương của Ms được định nghĩa là trị số dương tính toán với quy ước là tải trọng tác dụng theo chiều đi xuống được coi là dương và phép tính tích phân được thực hiện từ đuôi tàu về mũi tàu (Hình 2A/13.1).

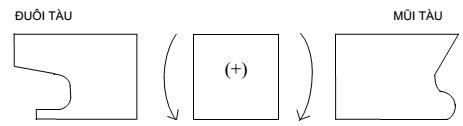

Hình 2A/13.1 Trị số dương của mô men uốn dọc

Mw(+) và Mw(-): Mô men uốn dọc tàu do sóng (kNm) tại tiết diện ngang đang xét theo chiều dài tàu, tính theo các công thức dưới đây:

 (kNm)

 (kNm)

C1: Được tính theo biểu thức sau đây:

nếu L1 £ 300 mét

C1 = 10,75 nếu 300 mét < L1 £ 350 mét

nếu L1 > 350 mét

L1: Chiều dài của tàu quy định ở 1.2.20 Phần 1A hoặc 0,97 lần chiều dài đo theo đường nước chở hàng thiết kế lớn nhất, lấy trị số nào nhỏ hơn (m). Mút trước của L1 là đường vuông góc với đường nước chở hàng thiết kế lớn nhất tại mép trước sống mũi, và mút sau của L1 là đường vuông góc với đường nước chở hàng thiết kế lớn nhất tại khoảng cách L1 về phía sau của mút trước L1.

: Thể tích chiếm nước ở đường nước chở hàng thiết kế lớn nhất chia cho L1Bd. Tuy nhiên, nếu tỷ số này nhỏ hơn 0,6 thì được lấy bằng 0,6.

C2: Hệ số quy định theo vị trí tiết diện ngang thân tàu đang xét theo chiều dài tàu, được cho ở Hình 2A/13.2.

2 Mặc dù những yêu cầu ở -1, mô đun chống uốn của tiết diện ngang thân tàu tại giữa tàu phải không nhỏ hơn trị số Wmin tính theo công thức sau đây:

 (cm3)

Trong đó:

C1, L1, : Được lấy như quy định ở -1.

3 Mô men quán tính của tiết diện ngang thân tàu (I) tại giữa tàu phải không nhỏ hơn trị số tính theo công thức sau đây. Tuy nhiên, phương pháp tính mô men quán tính của tiết diện ngang thực của thân tàu phải theo các quy định tương ứng ở 13.2.3.

I = 3WminL1 (cm4)

Trong đó:

Wmin: Mô đun chống uốn của tiết diện ngang thân tàu tại giữa tàu như quy định ở -2;

L1 : Như quy định ở -1.

Khoảng cách tính từ mút sau của L1

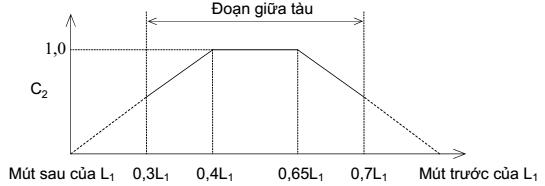

Hình 2A/13.2 Trị số của hệ số C2

4 Kích thước của các cơ cấu dọc thân tàu ở đoạn giữa tàu phải không nhỏ hơn kích thước của các cơ cấu dọc đo tại giữa tàu xác định theo yêu cầu ở -2 và -3, không kể những thay đổi kích thước cơ cấu do sự thay đổi hình dạng của tiết diện ngang thân tàu.

13.3 Độ bền cắt

13.3.1 Chiều dày tôn bao của tàu không có vách dọc

Hình 2A/13.4 và Hình 2A/13.5 được sửa đổi như sau:

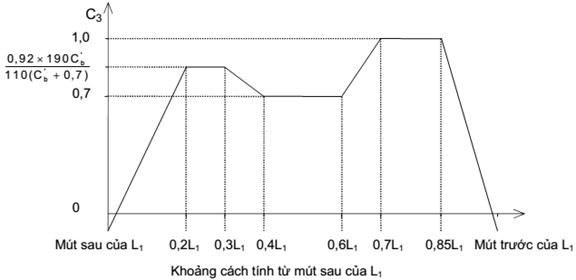

Hình 2A/13.4 Trị số của hệ số C3

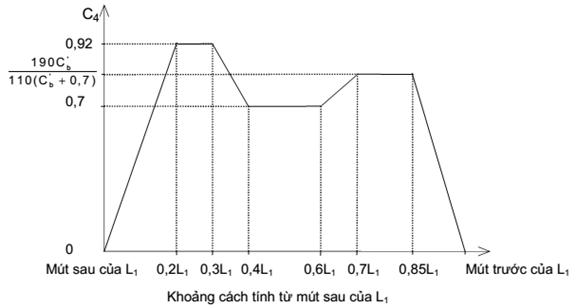

Hình 2A/13.5 Trị số của hệ số C4

13.4 Độ ổn định

13.4.1 được sửa đổi như sau:

13.4.1 Quy định chung

1 Các quy định ở phần này được áp dụng cho tôn và cơ cấu dọc chịu uốn chung và ứng suất cắt và tham gia vào độ bền dọc.

2 Ngoài các yêu cầu được nêu ở -1 bên trên, trên suốt chiều dài của tàu, độ ổn định của các cơ cấu trong những khu vực có sự chuyển đổi về hệ thống kết cấu hoặc những vùng có những thay đổi đáng kể liên quan đến mặt cắt ngang thân tàu, phải phù hợp với các quy định ở Phần này.

3 Mặc dù các quy định nêu ở -1 và -2 bên trên, độ ổn định có thể được kiểm tra bằng biện pháp khác được Đăng kiểm chấp thuận phù hợp khác với những quy định ở phần này

4 Khi tính toán ứng suất mất ổn định ở 13.4.3 và 13.4.4, chiều dày khấu trừ tiêu chuẩn lấy bằng trị số cho ở Bảng 2A/13.2 phụ thuộc vào vị trí đặt các thành phần cơ cấu đang xét, có lưu ý đến tb, tw và tf.

5 Nếu Đăng kiểm cần thấy thì độ ổn định của các thành phần khác với nêu ở -1 và -2 bên trên phải được kiểm tra.

13.4.6 được sửa đổi như sau:

13.4.6 Tiêu chuẩn chung

Độ ổn định của tấm (bao gồm tấm thành của sống dọc và sống dọc mạn) và cơ cấu dọc phải thỏa mãn điều kiện sau:

(1) sC ³ βsa                                           - Đối với cơ cấu chịu nén, chịu uốn và chịu xoắn

Trong đó:

β: Hệ số được lấy như sau:

β = 1,0                                  Đối với tấm và tấm thành của nẹp;

β = 1,1                                  Đối với nẹp.

(2) tC ³ ta                       Đối với các ô tấm bị mất ổn định do cắt.

CHƯƠNG 21 MẠN CHẮN SÓNG, LAN CAN, CỬA THOÁT NƯỚC, CỬA HÀNG HÓA VÀ CÁC CỬA TƯƠNG TỰ KHÁC, CỬA HÚP LÔ, CỬA SỔ CHỮ NHẬT, ỐNG THÔNG GIÓ VÀ CẦU BOONG

21.6 Ống thông gió

21.6.7 được sửa đổi như sau:

21.6.7 Thông gió cho buồng máy phát điện sự cố

Thành ống thông gió của buồng máy phát điện sự cố phải cao hơn 4,5 mét trên mặt boong ở vị trí I và cao hơn 2,3 mét trên mặt boong ở vị trí II như quy định ở 18.1.2. Các ống thông gió không được đặt thiết bị đóng kín thời tiết, trừ ống thông gió phù hợp với yêu cầu ở 1.3.5-2, Phần 3 của Quy chuẩn. Tuy nhiên, nếu do kích thước tàu mà việc bố trí theo quy định ở mục này là không thể thực hiện được, thì chiều cao của thành ống thông gió có thể được giảm đến mức phù hợp được Đăng kiểm chấp nhận.



PHẦN 2B KẾT CẤU THÂN TÀU VÀ TRANG THIẾT BỊ TÀU CÓ CHIỀU DÀI DƯỚI 90 MÉT

CHƯƠNG 4 ĐÁY ĐÔI

4.1 Quy định chung

4.1.1 Phạm vi áp dụng

4.1.1-6 được sửa đổi như sau:

6 Kết cấu đáy đôi của khoang phải được xem xét đặc biệt nếu khoang được dự kiến để chở hàng nặng, khi tỷ số của trọng lượng hàng trên đơn vị diện tích (kN/m2) của đáy đôi chia cho d nhỏ hơn 5,40 hoặc khi việc xếp hàng không thể được coi là phân bố đều. Nếu tỷ số của khối lượng hàng trên đơn vị diện tích được cho bằng t/m2, thì trị số lấy theo đơn vị kN/m2 có thể được xác định bằng cách nhân t/m2 với 9,81. Đối với tàu chở cuộn thép thì kích thước các cơ cấu đáy đôi phải phù hợp với các quy định ở 4.10.

4.10 được sửa đổi như sau:

4.10 Kích thước của các cơ cấu đáy đôi chở cuộn thép

1 Tính toán được quy định như ở dưới đây dựa trên cơ sở các cuộn thép được xếp như theo Hình 2B/4.3 hướng lõi của chúng theo phương ngang tàu.

Hình 2B/4.3 Phương tiện chằng buộc cuộn thép

2 Chiều dày tôn đáy trên đối với tàu có hệ thống kết cấu dọc phải không nhỏ hơn trị số tính theo công thức sau đây.

 (mm)

Trong đó:

k: Hệ số. Với thép thường k = 1,65;

Q: Khối lượng của các cuộn thép xếp lên mỗi tấm tôn đáy trên, được tính theo công thức sau đây:

 (kg)

Nếu các cuộn thép được xếp có cuộn khóa thì Q được lấy bằng 1,4 lần trị số tính theo công thức trên.

W: Khối lượng của một cuộn thép (kg);

n1: Số tầng cuộn thép;

n2: Số điểm đặt tải trên một tấm tôn đáy trên, được cho trong Bảng 2B/4.4 phụ thuộc vào trị số của n3 và a/ls;

n3: Số lượng tấm ván lót một cuộn thép;

α: Tỷ số kích thước vành đế của tấm tôn đáy trên. Nếu α > 3,0 thì lấy α = 3,0;

β: Tính theo công thức sau: c/a;

a: Khoảng cách đà ngang đáy (mm);

c: Khoảng cách giữa các điểm đặt tải lên một tấm tôn đáy trên theo hướng chiều dài tàu (mm) lấy theo Bảng 2A/4.5, phụ thuộc vào trị số n2 và n3;

ls: Chiều dài một cuộn thép.

3 Nếu tôn đáy trên là thép có độ bền cao thì công thức nêu ở -2 được áp dụng như sau:

Nếu là thép A32, D32, E32 hoặc F32: 0,78k được thay thế cho k;

Nếu là thép A36, D36, E36 hoặc F36: 0,72k được thay thế cho k;

Nếu là thép A40, D40, E40 hoặc F40: 0,68k được thay thế cho k.

4 Quy cách của dầm dọc đáy trên được xác định theo lý thuyết dầm đơn giản với các điều kiện sau:

(1) Mô hình:

Dầm đơn giản cố định ở đà ngang đặc và/hoặc được đỡ bằng thanh chống thẳng đứng.

(2) Ứng suất cho phép:

8,2(24-12fB) (N/mm2),

fB: Tỷ số giữa mô đun chống uốn của tiết diện ngang thân tàu yêu cầu ở Chương 13 và mô đun chống uốn thực của tiết diện ngang thân tàu lấy với đáy tàu.

(3) Điều kiện tải trọng:

Tải trọng tập trung tại vị trí tấm lót nơi mà cuộn thép tựa lên dầm dọc.

5 Đà ngang đặc và tấm sống đáy chịu tải trọng từ cuộn thép phải được kiểm tra độ ổn định nén.

Bảng 2A/4.4 Khoảng cách các điểm đặt tải theo phương chiều dài tàu trên một tấm đáy trên

n2

n3

2

3

4

5

1

Chiều rộng thực của tấm lót



2

0,5 ls

0,33 ls

0,25 ls

0,2 ls

3

1,2 ls

0,67 ls

0,50 ls

0,4 ls

4

1,7 ls

1,20 ls

0,75 ls

0,6 ls

5

2,4 ls

1,53 ls

1,20 ls

0,8 ls

6

2,9 ls

1,87 ls

1,45 ls

1,2 ls

7

3,6 ls

2,40 ls

1,70 ls

1,4 ls

8

4,1 ls

2,73 ls

1,95 ls

1,6 ls

9

4,8 ls

3,07 ls

2,40 ls

1,8 ls

10

5,3 ls

3,60 ls

2,65 ls

2,0 ls

Chú thích:

Nếu n2 ³ 11 và/hoặc n3 ³ 6 thì tải trọng lên tấm tôn đáy trên có thể được coi là phân bố đều.

Bảng 2A/4.5 Số lượng điểm đặt tải trên một tấm

n2

n3

2

3

4

5

1

0 < a/ls £ 0,5

0 < a/ls £ 0,33

0 < a/ls £ 0,25

0 < a/ls £ 0,20

2

0,5 < a/ls £ 1,2

0,33 < a/ls £ 0,67

0,25 < a/ls £ 0,50

0,20 < a/ls £ 0,40

3

1,2 < a/ls £ 1,7

0,67 < a/ls £ 1,20

0,50 < a/ls £ 0,75

0,40 < a/ls £ 0,60

4

1,7 < a/ls £ 2,4

1,20 < a/ls £ 1,53

0,75 < a/ls £ 1,20

0,60 < a/ls £ 0,80

5

2,4 < a/ls £ 2,9

1,53 < a/ls £ 1,87

1,20 < a/ls £ 1,45

0,80 < a/ls £ 1,20

6

2,9 < a/ls £ 3,6

1,87 < a/ls £ 2,40

1,45 < a/ls £ 1,70

1,20 < a/ls £ 1,40

7

3,6 < a/ls £ 4,1

2,40 < a/ls £ 2,73

1,70 < a/ls £ 1,95

1,40 < a/ls £ 1,60

8

4,1 < a/ls £ 4,8

2,73 < a/ls £ 3,07

1,95 < a/ls £ 2,40

1,60 < a/ls £ 1,80

9

4,8 < a/ls £ 5,3

3,07 < a/ls £ 3,60

2,40 < a/ls £ 2,65

1,80 < a/ls £ 2,00

10

5,3 < a/ls £ 6,0

3,60 < a/ls £ 3,93

2,65 < a/ls £ 2,90

2,00 < a/ls £ 2,40

Chú thích:

Nếu n2 ³ 11 và/hoặc n3 ³ 6 thì tải trọng lên tấm tôn đáy trên có thể được coi là phân bố đều.

CHƯƠNG 5 SƯỜN

5.3 Hệ thống kết cấu ngang (ngang khoang)

5.3.2 Kích thước của sườn khoang

5.3.2-4 được bổ sung mới như sau:

4 Kích thước sườn khoang chịu tải trọng từ các cuộn thép khi tàu bị lắc không những phải thỏa mãn yêu cầu ở 5.3.2 mà còn phải thỏa mãn những quy định sau đây dựa trên lý thuyến dầm đơn giản.

(1) Mô hình: Dầm đơn giản tựa ở boong và cố định ở đáy trên.

(2) Ứng suất cho phép: 196 (N/mm2)

(3) Điều kiện tải trọng: Áp suất tĩnh từ mạn tàu và khối lượng của các cuộn thép được tính toán theo (a) hoặc (b) sau đây:

(a) Nếu các cuộn thép được xếp một tầng

 (tấn)

W: Khối lượng của một cuộn thép (kg);

C1: Hệ số phụ thuộc cách bố trí cuộn thép chèn

4,0: Nếu các cuộn thép chèn được bố trí giữa cuộn thứ nhất và cuộn thứ hai tính từ mạn tàu;

3,0: Nếu các cuộn thép chèn được bố trí gần đường tâm tàu hơn cuộn thứ hai tính từ mạn tàu;

q: Góc nghiêng lớn nhất của tàu (độ);

K: Hệ số tùy thuộc phương gia tốc do tàu bị lắc, thường được lấy bằng 1,0;

N: Số lượng sườn đỡ một cuộn thép.

(b) Nếu các cuộn thép được xếp hai tầng

 (tấn)

C2: Hệ số phụ thuộc cách bố trí các cuộn thép, thường được lấy bằng 0,7. Tuy nhiên, nếu các cuộn thép ở tầng dưới được xếp gần nhau mà áp lực tiếp xúc với nhau đủ lớn, thì giá trị C2 có thể được giảm;

W, θ và n: Như quy định ở (a);

m: Tổng số lượng cuộn thép tại mặt cắt sườn liên quan.

PHẦN 3 HỆ THỐNG MÁY TÀU

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.3 Những yêu cầu chung về hệ thống máy tàu

1.3.5 được sửa đổi như sau:

1.3.5 Hệ thống thông gió cho buồng máy

1 Buồng máy loại A phải được thông gió tốt để đảm bảo máy móc hoặc nồi hơi bên trong hoạt động ở chế độ toàn tải trong mọi điều kiện thời tiết bao gồm cả thời tiết xấu nhất, phải duy trì chế độ cung cấp đủ không khí cho buồng máy nhằm đảm bảo an toàn và thuận lợi cho thợ máy và sự hoạt động của máy móc. Các buồng máy khác phải được thông gió tốt phù hợp với mục đích sử dụng của buồng máy.

2 Trường hợp bố trí các cửa chớp thông gió buồng máy phát sự cố hoặc thiết bị đóng lắp trên các quạt phục vụ buồng máy phát sự cố thì các thiết bị đó phải tuân theo các yêu cầu từ (1) đến (4) sau:

(1) Cửa chớp và thiết bị đóng có thể vận hành bằng tay hoặc cơ giới (thủy lực, khí nén hoặc điện) và phải hoạt động được khi có cháy;

(2) Cửa chớp và thiết bị đóng có thể vận hành bằng tay phải tuân theo các yêu cầu từ (a) đến (b) sau:

(a) Cửa chớp và thiết bị đóng phải được duy trì ở vị trí mở khi tàu hoạt động bình thường, và

(b) Các bảng hướng dẫn phù hợp phải được đặt tại vị trí vận hành bằng tay.

(3) Cửa chớp và thiết bị đóng vận hành bằng cơ giới phải tuân theo các yêu cầu từ (a) đến (c) sau:

(a) Cửa chớp và thiết bị đóng phải là loại mở khi có sự cố;

(b) Việc đóng cửa chớp và thiết bị đóng được chấp nhận khi tàu hoạt động bình thường;

(c) Cửa chớp và thiết bị đóng vận hành bằng cơ giới phải mở tự động khi máy phát sự cố khởi động hoặc hoạt động;

(4) Các lỗ thông gió, cửa chớp và thiết bị đóng phải tuân theo các yêu cầu từ (a) đến (c) sau:

(a) Các lỗ thông gió phải có khả năng đóng bằng tay từ vị trí an toàn được đánh dấu rõ ràng bên ngoài không gian, nơi việc đóng có thể dễ dàng xác nhận;

(b) Trạng thái của cửa chớp (mở hoặc đóng) phải được chỉ rõ tại vị trí vận hành bằng tay theo (a) trên; và

(c) Không được đóng các cửa chớp và các thiết bị đóng từ bất kỳ vị trí từ xa nào khác ngoài vị trí vận hành bằng tay nêu ở mục (a) ở trên.

CHƯƠNG 2 ĐỘNG CƠ ĐIÊZEN

2.1 Quy định chung

2.1.1 được sửa đổi như sau:

2.1.1 Quy định chung

1 Các yêu cầu của Chương này áp dụng cho các động cơ điêzen được dùng làm máy chính hoặc được dùng để lai máy phát điện và các máy phụ (không kể máy phụ chuyên dụng v.v...) nêu trong Chương này.

2 Đối với các động cơ điêzen lai máy phát điện sự cố thì ngoài các yêu cầu ở Phần này (trừ các yêu cầu ở 2.2.4, 2.3, 2.4.1-4 và yêu cầu đối với thiết bị dừng hoạt động của động cơ được quy định ở 2.5.5-1) còn phải áp dụng các yêu cầu ở 3.3 và 3.4 Phần 4 của Quy chuẩn và phải áp dụng các yêu cầu ở 18.5.2 nếu được điều khiển tự động hoặc từ xa cho mục đích không phải sự cố.

3 Đối với mỗi loại động cơ điêzen, nhà thiết kế động cơ sẽ nhận được sự chấp thuận sử dụng (sau đây trong Chương này gọi là người cấp phép) theo quy định riêng của Đăng kiểm.

4 Đối với các máy chính là động cơ điêzen được điều khiển bằng điện tử, ngoài các yêu cầu quy định trong Chương này còn phải thỏa mãn các yêu cầu riêng khác của Đăng kiểm.

2.1.2 được đánh số lại tương ứng thành 2.1.3; bổ sung mới 2.1.2 như sau:

2.1.2 Thuật ngữ

1 Trong chương này, theo công suất liên tục lớn nhất của động cơ (MCR) do nhóm các xi lanh được tua bin tăng áp thực tế cung cấp (ví dụ tua bin tăng áp chiếm khoảng 50% tổng công suất đối với động cơ chữ V có một tua bin tăng áp phục vụ cho mỗi hàng xy lanh), tua bin tăng áp khí thải được phân loại thành 3 nhóm sau:

(1) Tua bin tăng áp loại A

Công suất liên tục lớn nhất của động cơ MCR do nhóm xy lanh được tua bin tăng áp thực tế cung cấp không lớn hơn 1000 kW;

(2) Tua bin tăng áp loại B

Công suất liên tục lớn nhất của động cơ MCR do nhóm xy lanh được tua bin tăng áp thực tế cung cấp không nhỏ hơn 1000 kW nhưng không lớn hơn 2500 kW;

(3) Tua bin tăng áp loại C

Công suất liên tục lớn nhất của động cơ MCR do nhóm xy lanh được tua bin tăng áp thực tế cung cấp không nhỏ hơn 2500 kW.

2 Thuật ngữ dùng tại -1(3) và -2 của 2.1.3 cũng như tại 2.1.4 được xác định theo (1) đến (36) sau:

(1) "Tiêu chuẩn chấp nhận" là tập hợp các nguyên tắc hoặc tiêu chuẩn mà thiết kế, sản phẩm, dịch vụ hoặc quá trình phải tuân theo để được xem xét là phù hợp.

(2) "Đánh giá" là việc đánh giá được thực hiện bởi cơ quan có thẩm quyền.

(3) "Thẩm định" là việc cho phép thiết kế, sản phẩm, dịch vụ hoặc quá trình được sử dụng cho mục đích đã đưa ra theo các điều kiện cụ thể, căn cứ vào việc đánh giá đạt yêu cầu.

(4) "Cấu kiện" là thiết bị hoặc hệ thống được tạo thành từ các linh kiện hoặc các bộ phận.

(5) "Đánh giá" là xác định mức độ phù hợp của thiết kế, sản phẩm, dịch vụ, quá trình, hệ thống hoặc tổ chức theo các thông số kỹ thuật, các quy định, tiêu chuẩn cụ thể hoặc các văn bản quy phạm khác.

(6) "Giấy chứng nhận" là văn bản chính thức xác nhận sự phù hợp của thiết kế, sản phẩm, dịch vụ hoặc quá trình với tiêu chuẩn chấp nhận.

(7) "Chứng nhận" là thủ tục mà thiết kế, sản phẩm, dịch vụ hoặc quá trình được thẩm định phù hợp với tiêu chuẩn chấp nhận.

(8) "Cơ quan có thẩm quyền" là tổ chức được công nhận có kiến thức và chuyên môn phù hợp trong một lĩnh vực cụ thể.

(9) "Linh kiện" là một phần, một bộ phận của thiết bị hoặc hệ thống.

(10) "Sự phù hợp" có nghĩa là một thiết kế, sản phẩm, quá trình hoặc dịch vụ chứng minh được sự tuân thủ với các yêu cầu cụ thể của nó.

(11) "Hợp đồng" là sự thỏa thuận giữa hai hoặc nhiều bên liên quan đến phạm vi của dịch vụ.

(12) "Khách hàng" là bên thực hiện việc mua hoặc nhận hàng hóa hay dịch vụ từ bên khác.

(13) "Thiết kế" có nghĩa là tất cả các bản vẽ, tài liệu, bản tính có liên quan đến việc mô tả đặc tính hoạt động, lắp đặt và chế tạo một sản phẩm.

(14) "Thẩm định thiết kế" là việc đánh giá tất cả các bản vẽ, bản tính và các hồ sơ liên quan liên quan đến thiết kế.

(15) "Thiết bị" có nghĩa là một phần của hệ thống được lắp ráp từ các linh kiện.

(16) "Tương đương" nghĩa là không ít hữu hiệu hơn và có thể chấp nhận để thay thế cho tiêu chuẩn được quy định.

(17) "Đánh giá" là việc kiểm tra một cách có hệ thống trong phạm vi mà một thiết kế, sản phẩm, dịch vụ hoặc quá trình đáp ứng được các tiêu tiêu chuẩn quy định.

(18) "Kiểm tra" là việc đánh giá của người có thẩm quyền để xác định sự phù hợp với các yêu cầu.

(19) "Kiểm định" là việc kiểm tra thiết kế, sản phẩm, dịch vụ hoặc quá trình do đăng kiểm viên thực hiện.

(20) "Lắp đặt" là việc lắp ráp và bố trí cuối cùng của các linh kiện, thiết bị và các hệ thống phụ để cho phép hệ thống hoạt động;

(21) "Nhà sản xuất" là bên chịu trách nhiệm về sản xuất và chất lượng của sản phẩm;

(22) "Quá trình sản xuất" là chuỗi các hoạt động mang tính hệ thống để sản xuất một sản phẩm;

(23) "Vật liệu" là hàng hóa do nhà sản xuất này cung cấp cho nhà sản xuất khác mà cần phải tạo hình hoặc sản xuất thêm trước khi trở thành một sản phẩm mới;

(24) "Sửa đổi" là sự thay đổi có giới hạn mà không ảnh hưởng đến việc phê duyệt hiện hành;

(25) "Sản phẩm" là kết quả của quá trình sản xuất;

(26) "Đảm bảo chất lượng" là tất cả các hoạt động theo kế hoạch và có hệ thống được thực hiện theo hệ thống chất lượng, và được chứng minh là cần thiết để tạo ra đầy đủ sự tin cậy là một đối tượng sẽ đáp ứng đầy đủ các yêu cầu về chất lượng. Tham khảo ISO 9000;

(27) "Quy chuẩn" là quy định hoặc điều lệnh được ban hành bởi một cơ quan hành pháp hoặc cơ quan chức năng thuộc chính phủ và có hiệu lực như luật;

(28) "Sửa chữa" là khôi phục lại tình trạng ban đầu hoặc gần như tình trạng ban đầu từ tình trạng gây ra bởi các hao mòn hoặc hỏng hóc đối với một sản phẩm hoặc hệ thống trong quá trình phục vụ.

(29) "Yêu cầu" là các đặc điểm cụ thể được sử dụng cho mục đích đánh giá;

(30) "Thông tin" là dữ liệu kỹ thuật bổ sung hoặc các chi tiết phụ thêm vào các bản vẽ yêu cầu thẩm định;

(31) "Đặc điểm kỹ thuật" là dữ liệu hoặc thông số kỹ thuật được sử dụng để thiết lập sự phù hợp của vật liệu, sản phẩm, các chi tiết hoặc các hệ thống đối với mục đích sử dụng của chúng;

(32) "Sửa đổi lớn" là việc sửa đổi thiết kế, dẫn đến sự thay đổi về ứng suất, tính chất hoạt động, tuổi thọ mỏi hoặc ảnh hưởng đến các chi tiết hoặc đặc tính quan trọng khác như sự phát thải;

(33) "Nhà cung cấp phụ/nhà thầu phụ" là đơn vị ký hợp đồng cung cấp vật liệu cho nhà cung cấp khác;

(34) "Nhà cung cấp" là cơ sở ký hợp đồng để cung cấp vật liệu hoặc thiết kế, sản phẩm, dịch vụ hoặc các linh kiện cho khách hàng hoặc người sử dụng;

(35) "Thử nghiệm" là một hoạt động kỹ thuật bao gồm việc xác định một hay nhiều đặc tính hoặc tính năng của một sản phẩm, vật liệu, thiết bị, cơ cấu, hiện tượng vật lý, quá trình hoặc dịch vụ tuân theo một quy trình xác định. Là hoạt động kỹ thuật để xác định một hay nhiều đặc tính hoặc tính năng của sản phẩm, quá trình hoặc dịch vụ có thỏa mãn các yêu cầu cụ thể hay không;

(36) "Chứng kiến" là sự có mặt của một cá nhân tại cuộc thử nghiệm và có thể ghi chép lại và đưa ra bằng chứng về kết quả của thử nghiệm;

2.1.3 Bản vẽ và tài liệu

1 Nói chung, phải trình Đăng kiểm các bản vẽ và tài liệu sau:

(1) Các bản vẽ và tài liệu để duyệt

(a) Thanh truyền và các ổ đỡ (kể cả các bu lông và các chi tiết) của động cơ 4 kỳ;

(b) Chi tiết về quy trình hàn đối với các bộ phận chính;

(c) Đường ống dầu đốt cao áp cùng cơ cấu bảo vệ và cố định;

(d) Hệ thống đường ống lắp trên động cơ (gồm cả đường ống dầu đốt, dầu bôi trơn, dầu làm mát, nước làm mát, các hệ thống thủy lực và khí nén, có số ghi kích thước, vật liệu và áp suất làm việc của đường ống);

(e) Các bản vẽ và tài liệu được quy định tại (3)(d) đến (f);

(f) Các bản vẽ và tài liệu v.v... được yêu cầu theo các quy định 2.1.4 (trừ các các bản vẽ và tài liệu quy định tại 2.1.3-1(3));

(g) Các bản vẽ và tài liệu của tua bin khí thải:

i) Mặt cắt lắp ráp;

ii) Đặc điểm kỹ thuật (đối với tua bin tăng áp loại B hoặc C);

iii) Tài liệu hướng dẫn phòng ngừa trong trường hợp nứt bánh cánh;

iv) Bản vẽ thân và các bộ phận quay, bao gồm chi tiết cánh cố định (đối với tua bin tăng áp loại C);

v) Đặc điểm kỹ thuật của vật liệu nêu tại iv) (đối với tua bin tăng áp loại C phải có các tính chất cơ học và thành phần hóa học);

vi) Chi tiết và quy trình hàn đối với các bộ phận nêu tại iv) nếu được chế tạo bằng phương pháp hàn (đối với tua bin tăng áp loại C có đặc điểm thiết kế mới hoặc không có bằng chứng sử dụng).

(2) Các bản vẽ và tài liệu tham khảo

(a) Danh mục các bản vẽ và tài liệu phải trình (với số hiệu bản vẽ liên quan và tình trạng sửa đổi);

(b) Chốt pít tông;

(c) Thanh truyền và các ổ đỡ (kể cả chi tiết các bu lông) của động cơ 2 kỳ;

(d) Cơ cấu xu páp (cơ cấu van kiểu đòn);

(e) Các bu lông cố định nắp xi lanh và các bu lông cố định hộp van;

(f) Sơ đồ hệ thống điều khiển động cơ (kể cả các hệ thống kiểm soát, an toàn và tín hiệu báo động);

(g) Kết cấu và bố trí các bộ giảm chấn, bộ chống rung, thiết bị cân bằng hoặc cơ cấu bù chỉnh, các thanh giằng, các bản tính toán về cân bằng và ngăn ngừa dao động động cơ;

(h) Vị trí của thiết bị ngăn ngừa dầu phun tóe từ các mối nối của ống dầu dễ cháy (nếu được trang bị);

(i) Các bản vẽ và tài liệu của của tua bin khí thải:

i) Tài liệu của hệ truyền mô men xoắn an toàn nêu tại 2.5.1-5 khi bánh cánh được lắp với trục bằng lắp ép (đối với tua bin tăng áp loại C có đặc điểm thiết kế mới hoặc không có bằng chứng sử dụng);

ii) Thông tin về tuổi thọ dự kiến (đối với tua bin tăng áp loại C có đặc điểm thiết kế mới hoặc không có bằng chứng sử dụng);

iii) Tài liệu hướng dẫn sử dụng và bảo dưỡng (đối với tua bin tăng áp loại C có đặc điểm thiết kế mới hoặc không có bằng chứng sử dụng).

(j) Các bản vẽ và tài liệu khác nếu Đăng kiểm thấy cần thiết.

(3) Các bản vẽ và tài liệu dùng cho mục đích kiểm tra và thử nghiệm các động cơ diesel

(a) Danh mục các bản vẽ và tài liệu phải trình duyệt (với số hiệu bản vẽ liên quan và tình trạng sửa đổi);

(b) Bản thuyết minh về động cơ theo mẫu của Đăng kiểm;

(c) Đặc tính vật liệu của các bộ phận chính với các thông tin về thử nghiệm không phá hủy và áp suất thử áp dụng cho vật liệu;

(d) Thiết kế hàn đế máy và thùng trục cùng với chi tiết và hướng dẫn hàn để duyệt về vật liệu và quy trình hàn. Quy trình hàn phải bao gồm chi tiết xử lý nhiệt trước và sau khi hàn, vật liệu hàn và điều kiện lắp ghép;

(e) Thiết kế hàn đế ổ đỡ chặn cùng với chi tiết và hướng dẫn hàn để duyệt về vật liệu và quy trình hàn. Quy trình hàn phải bao gồm chi tiết xử lý nhiệt trước và sau khi hàn, vật liệu hàn và điều kiện lắp ghép;

(f) Thiết kế hàn thân động cơ/thân hộp số cùng với chi tiết và hướng dẫn hàn để duyệt về vật liệu và quy trình hàn. Quy trình hàn phải bao gồm chi tiết xử lý nhiệt trước và sau khi hàn, vật liệu hàn và điều kiện lắp ghép;

(g) Lắp ráp và chi tiết trục khuỷu;

(h) Trục chịu lực đẩy hoặc trục trung gian (nếu đồng bộ với máy);

(i) Bu lông nối trục;

(j) Bu lông và vít cấy của ổ trục khuỷu;

(k) Bu lông và vít cấy của nắp xi lanh và van xả (động cơ hai kỳ);

(l) Bu lông và vít cấy của thanh truyền;

(m) Gu dông liên kết;

(n) Sơ đồ bố trí hoặc bản vẽ tương đương khác và dữ liệu trên động cơ diesel (thông tin chi tiết của hệ thống đến mức có thể do người cấp phép cung cấp như: kích thước chính, phương tiện vận hành và áp suất làm việc tối đa) theo i) đến vii) sau:

i) Hệ thống khí nén khởi động;

ii) Hệ thống dầu nhiên liệu;

iii) Hệ thống dầu bôi trơn;

iv) Hệ thống nước làm mát;

v) Hệ thống thủy lực;

vi) Hệ thống thủy lực (để nâng van);

vii) Hệ thống điều khiển và an toàn của động cơ.

(o) Cơ cấu bảo vệ đường ống dầu đốt cao áp, lắp ráp (tất cả các động cơ);

(p) Kết cấu của bình tích áp dầu thủy lực và dầu nhiên liệu;

(q) Các bộ phận chịu áp suất cao của hệ thống phun nhiên liệu. Tài liệu phải nêu rõ áp suất, quy cách và vật liệu ống;

(r) Bố trí và chi tiết van an toàn phòng nổ thùng trục (chỉ yêu cầu đối với động cơ có đường kính xi lanh không dưới 200 mm hoặc thể tích thùng trục không dưới 0,6 m3);

(s) Thiết bị phát hiện sương dầu và hoặc thiết bị báo động thay thế;

(t) Nắp xi lanh;

(u) Thân xi lanh, thân động cơ;

(v) Ống lót xi lanh;

(w) Đối trọng (nếu không đồng bộ với trục khuỷu);

(x) Thanh truyền cùng với nắp;

(y) Đầu chữ thập;

(z) Cán pít tông;

(aa) Pít tông, lắp ráp, bao gồm nhận dạng (ví dụ số bản vẽ) của bộ phận;

(ab) Đầu pít tông;

(ac) Dẫn động trục cam, lắp ráp, bao gồm nhận dạng (ví dụ số bản vẽ) của bộ phận;

(ad) Bánh đà;

(ae) Bố trí bệ (chỉ yêu cầu đối với máy chính);

(af) Bơm phun dầu nhiên liệu;

(ag) Bảo vệ và cách nhiệt ống khí xả và các bộ phận khác có nhiệt độ cao có thể bị ảnh hưởng khi hệ thống nhiên liệu bị hỏng), lắp ráp;

(ah) Kết cấu và bố trí bộ giảm chấn;

(ai) Đối với động cơ điều khiển điện tử, phải có các bản vẽ bố trí hoặc lắp ráp sau:

i) Điều khiển van;

ii) Bơm cao áp;

iii) Dẫn động bơm cao áp;

iv) Than van (nếu áp dụng).

(aj) Hướng dẫn sử dụng và vận hành

Hướng dẫn sử dụng và vận hành phải có các yêu cầu bảo dưỡng (bảo trì và sửa chữa) bao gồm chi tiết của bất kỳ dụng cụ chuyên dùng và đồng hồ đo được sử dụng kèm theo phụ kiện/cài đặt và mọi yêu cầu kiểm tra đối với việc bảo trì hoàn chỉnh;

(ak) Kết quả của chương trình kiểm tra theo FMEA (đối với hệ thống điều khiển động cơ) khi động cơ được điều khiển bằng thủy lực, khí nén hoặc bơm và (hoặc) van nhiên liệu được điều khiển điện tử;

(al) Thông số kỹ thuật chế tạo sản phẩm bằng phương pháp đúc và hàn (trình tự);

(am) Chứng nhận chấp nhận sử dụng đối với các thiết bị thử và kiểm soát môi trường. Phải trình cho Đăng kiểm các bản vẽ và thông số thay đổi phù hợp với trường hợp cụ thể để thông tin hoặc chấp nhận;

(an) Yêu cầu chất lượng với sản xuất động cơ;

(ao) Các bản vẽ khác nếu Đăng kiểm thấy cần thiết.

2 Các nhà sản xuất động cơ phải trình các bản vẽ và tài liệu được chấp nhận sử dụng quy định trong -1(3) trên với các thành phần được quy định trong 2.1.1-3 (sau đây trong Chương này được gọi là "Người cấp phép") nhưng cũng có thể do người được cấp phép trình theo quy định 2.1.4-2.

2.1.4 Phê duyệt động cơ điêzen

1 Động cơ điêzen được phê duyệt theo các quy định từ (1) đến (6) sau:

(1) Tài liệu và dữ liệu thuyết minh đối với sản xuất động cơ

(a) Trước khi bắt đầu quá trình phê duyệt động cơ điêzen theo quy định (3) và các nội dung tiếp theo thì việc phê duyệt thiết kế phải tuân theo các yêu cầu riêng của Đăng kiểm;

(b) Mỗi loại động cơ điêzen sẽ được cung cấp giấy chứng nhận chấp nhận sử dụng của người cấp phép theo quy định 2.1.1-3. Đối với động cơ đầu tiên của một loại hoặc đối với loại không có bằng chứng sử dụng, quá trình phê duyệt và chấp nhận sử dụng đối với sản phẩm của người được cấp phép có thể được thực hiện đồng thời;

(c) Cấp phép là xem xét các bản vẽ và dữ liệu của động cơ điêzen đã được chấp nhận sử dụng cho ứng dụng và phát triển, nếu cần thiết, các bản vẽ và số liệu cụ thể áp dụng để sản xuất động cơ điêzen được người xin cấp phép dùng để triển khai các bản vẽ và dữ liệu sản xuất động cơ điêzen cụ thể được nêu tại quy định 2.1.3-1(3).

(d) Nếu có các sửa đổi cho các bản vẽ và dữ liệu của động cơ điêzen đã được phê duyệt sử dụng trong các bản vẽ và dữ liệu của động cơ điêzen để sản xuất, bản vẽ và dữ liệu bị ảnh hưởng phải được trình lại theo quy định riêng của Đăng kiểm.

(2) Bản vẽ và số liệu dùng để thử và kiểm tra động cơ điêzen

(a) Người được cấp phép phải triển khai các bản vẽ và dữ liệu được nêu tại 2.1.3-1(3) và danh mục so sánh các bản vẽ và dữ liệu bản vẽ và dữ liệu của động cơ diesel đã được duyệt và trình các bản vẽ đó cùng với danh mục so sánh cho Đăng kiểm;

(b) Khi áp dụng 2.1.3-1 (3), nếu có sự khác biệt trong nội dung kỹ thuật trên bản vẽ sản xuất và dữ liệu của động cơ điêzen được cấp phép so với các bản vẽ và dữ liệu của động cơ điêzen được chấp nhận sử dụng, người được cấp phép phải trình "Xác nhận của người cấp giấy phép chấp nhận các sửa đổi" được người cấp phép duyệt và được người cấp phép và người được cấp phép ký. Nếu việc chấp nhận cấp phép không được xác nhận, thì động cơ điêzen được sản xuất bởi người được cấp phép sẽ được coi như là một loại động cơ khác và quy định 2.1.1-3 cho các động cơ điêzen phải được áp dụng;

(c) Khi áp dụng (b) ở trên, các thay đổi được người được cấp phép sử dụng phải được cung cấp các yêu cầu chất lượng phù hợp;

(d) Đăng kiểm trả lại về các bản vẽ và tài liệu quy định tại (a) và (b) trên để người được cấp giấy phép với xác nhận thiết kế đã được phê duyệt;

(e) Người được cấp phép hoặc thầu phụ của người được cấp phép phải chuẩn bị để cung cấp các bản vẽ và các dữ liệu theo (a) và (b) nêu trên sao cho đăng kiểm viên có thể sử dụng thông tin đó để kiểm tra trong quá trình chế tạo và thử nghiệm động cơ điêzen và các linh kiện;

(3) Các bản vẽ và tài liệu bổ sung

Ngoài các bản vẽ và tài liệu bổ sung nêu tại 2.1.3-1(3), người được cấp phép phải cung cấp cho đăng kiểm viên nội dung thử nghiệm nêu tại 2.6.1 theo yêu cầu của các bản vẽ chi tiết liên quan, mô tả kiểm soát chất lượng và tiêu chuẩn được chấp nhận. Các bản vẽ và tài liệu này chỉ có mục đích bổ sung cho việc kiểm tra.

(4) Phê chuẩn của người cấp phép

(a) Đăng kiểm đánh giá sự phù hợp của sản phẩm đối với cơ sở sản xuất bao gồm cơ sở và quy trình chế tạo, công cụ gia công, bảo đảm chất lượng, cơ sở thử nghiệm, v.v... theo quy định riêng của Đăng kiểm.

(b) Thỏa mãn thỏa đáng với (a) những kết quả trên trong việc phát hành tài liệu chứng minh người được cấp phép đã được Đăng kiểm chấp thuận.

(5) Lắp ráp và thử nghiệm động cơ

Người được cấp phép lắp ráp và thử nghiệm động cơ điêzen theo các quy định kỹ thuật của Đăng kiểm áp dụng cho lắp ráp và quy trình thử nghiệm cho mỗi động cơ điêzen được lắp ráp phải có sự chứng kiến của đăng kiểm viên, trừ khi nhà sản xuất động cơ điêzen được phê duyệt phù hợp với các Quy định về chấp thuận nhà sản xuất và cung cấp dịch vụ và việc sử dụng hệ thống sản xuất hàng loạt được thỏa thuận giữa nhà sản xuất và Đăng kiểm.

(6) Cấp giấy chứng nhận động cơ điêzen và linh kiện

(a) Với sự có mặt của đăng kiểm viên cùng với người cấp phép/nhà thầu phụ, sẽ cấp giấy chứng nhận sản phẩm khi cần thiết cho các linh kiện được sản xuất khi kiểm tra và thử nghiệm thỏa mãn.

(b) Giấy chứng nhận động cơ được cấp bởi đăng kiểm viên khi hoàn thành thỏa đáng các yêu cầu lắp ráp và kiểm tra nêu trong tại (5) ở trên.

2 Khi áp dụng quy định -1 ở trên, đối với những trường hợp không có thỏa thuận của Người cấp phép và Người được cấp phép thì "người cấp phép" phải được hiểu theo (1) hoặc (2) sau:

(1) Tổ chức có quyền thiết kế đối với loại động cơ điêzen; hoặc

(2) Đối tượng được tổ chức có quyền thiết kế ủy thác để sửa đổi thiết kế.

3 Các thành phần thiết kế của người cấp phép được đưa ra trong giấy chứng nhận chấp thuận sử dụng loại động cơ liên quan được chấp thuận dù được chế tạo bởi nhà sản xuất động cơ điêzen hoặc nhà cung cấp phụ.

4 Đối với các thành phần thiết kế của nhà thầu phụ, cần phải có sự chấp thuận của các nhà cung cấp có liên quan (ví dụ như tua bin khí thải, bộ làm mát không khí,...).

2.6 Thử nghiệm

2.6.1 Thử tại xưởng

Bảng 3/2.6 sửa đổi như sau:

Bảng 3/2.6 Áp suất thử thủy lực

Chi tiết thử

Đường kính xi lanh D (mm)

Áp suất thử(1) (MPa)

D ≤ 300

D > 300

Thân xi lanh (gang xám đúc hoặc gang đúc graphic)(2)(3)

x

x

1,5P

Thân động cơ (gang xám đúc hoặc gang đúc graphic)(3)(4)

x

x

1,5P

Ống lót xi lanh(3)



x

1,5P

Nắp xi lanh (gang xám đúc, gang đúc graphic, thép đúc hoặc thép rèn)



x

1,5P

Hệ thống nhiên liệu cao áp

Thân bơm phun nhiên liệu

TR(6)

x

1,5P hoặc P + 30, lấy giá trị nào nhỏ hơn

Van phun nhiên liệu(5)

Ống phun nhiên liệu (bao gồm common fuel rail)(5)

TR(6)

x

Hệ thống dầu phụ cao áp chung

TR(6)

x

1,5P

Tua bin nạp: khoang làm mát(7)

x

x

0,4 hoặc 1,5P lấy giá trị nào lớn hơn

Bộ trao đổi nhiệt: cả hai phía



x

1,5P

Van cửa xả(2)

x

x

1,5P

Bình tích áp của hệ thống dầu phụ cao áp hoặc nhiên liệu common rail(8)

x

x

1,5P

Ống, bơm, thiết bị dẫn động v.v... để điều khiển van bằng thủy lực(9)

x

x

1,5P

Động cơ dẫn động các bơm (dầu bôi trơn, nước, nhiên liệu, nước đáy tàu)(9)

x

x

1,5P

Hệ thống đường ống khác với các hệ thống trong bảng này

x

x

Áp dụng các quy định trong 12.6

Chú thích:

(1) P là áp suất làm việc lớn nhất (MPa);

(2) Chỉ yêu cầu đối với động cơ điêzen có đầu chữ thập;

(3) Các chi tiết chứa nước làm mát mà nước này có thể tiếp xúc với xi lanh hoặc ống lót xi lanh cũng phải thử thủy lực;

(4) Chỉ yêu cầu đối với công suất động cơ lớn hơn 400 kW/xi lanh;

(5) Chỉ yêu cầu khi không có cánh tự động;

(6) Đối với hạng mục có ký hiệu TR, có thể chấp nhận báo cáo thử được nhà sản xuất ký xác nhận, báo cáo đó phải bao gồm các kết quả thử nghiệm theo quy ước được chấp nhận do nhà sản xuất đưa ra. Việc thử và kiểm tra có thể được thực hiện trên các mẫu lấy từ sản phẩm hiện hành;

(7) Trong trường hợp nhà sản xuất có hệ thống chất lượng được Đăng kiểm chấp nhận, thử thủy lực đối với tua bin tăng áp loại A và B có thể được thay thế bằng các việc thử của nhà sản xuất. Khi đó, Đăng kiểm có thể yêu cầu trình các biên bản thử;

(8) Chỉ yêu cầu khi thể tích lớn hơn 0,5 lít;

(9) Chỉ yêu cầu khi công suất động cơ lớn hơn 800 kW/xi lanh.

CHƯƠNG 18 ĐIỀU KHIỂN TỰ ĐỘNG VÀ ĐIỀU KHIỂN TỪ XA

18.1 Quy định chung

18.1.1 Phạm vi áp dụng

18.1.1-3 được bổ sung như sau:

3 Trường hợp máy móc, thiết bị mà Đăng kiểm thấy cần thiết phải sử dụng hệ thống máy tính để thực hiện đúng tính năng năng, thiết kế, kết cấu, nhiệm vụ và bảo dưỡng hệ thống máy tính phải tuân theo các yêu cầu cụ thể khác của Đăng kiểm ngoài các yêu cầu nêu tại -1 và -2 trên và trong các phần còn lại của Chương này.

18.1.3 Bản vẽ và tài liệu

18.1.3(6) được sửa đổi như sau:

(6) Các bản vẽ và tài liệu về máy tính và các hệ thống được máy tính hóa như nêu ở 18.1.1-3.

18.2 Thiết kế hệ thống

Xóa bỏ mục 18.2.7

PHẦN 4 TRANG BỊ ĐIỆN

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.6-1(2)(f) được bổ sung mới như sau:

1.1.6 Bản vẽ và các tài liệu kỹ thuật

(2) Tài liệu

(a) Thuyết minh hệ thống điện chân vịt;

(b) Bản tính nguồn điện;

(c) Danh mục chi tiết thiết bị điện áp cao (kể cả điện áp thử độ bền chất cách điện);

(d) Đối với tàu hàng lỏng, tàu chở xô khí hóa lỏng và tàu chở xô hóa chất nguy hiểm: Bản vẽ chỉ ra khu vực nguy hiểm và các thiết bị điện bố trí trong khu vực nguy hiểm đó;

(e) Đối với các tàu chở hàng nguy hiểm như được nêu ở 19.3.2 Phần 5: Danh mục thiết bị điện được lắp đặt ở khu vực rót hàng nguy hiểm;

(f) Tài liệu sau đây, trong trường hợp có trang bị bộ lọc sóng hài cho hệ thống phân phối điện của tàu, trừ khi thiết bị điện xoay chiều đơn lẻ, chẳng hạn như động cơ điện, được trang bị bộ lọc sóng hài

(i) Biên bản tính toán độ méo sóng hài;

(ii) Hướng dẫn vận hành bộ lọc sóng hài.

CHƯƠNG 2 TRANG BỊ ĐIỆN VÀ THIẾT KẾ HỆ THỐNG

Tiêu đề 2.12 được sửa đổi như sau:

2.12 Bộ biến đổi bán dẫn dùng để cấp nguồn

2.12.1-1 được sửa đổi như sau:

2.12.1 Quy định chung

1 Những yêu cầu ở 2.12 áp dụng cho các bộ biến đổi bán dẫn dùng để cấp nguồn (sau đây gọi chung là "bộ biến đổi") có công suất từ 5 kW trở lên. Tuy nhiên, những yêu cầu được đưa ra ở 2.12.4 cũng áp dụng cho bộ biến đổi có công suất dưới 5 kW.

2.12.4 được bổ sung mới và 2.12.4 đánh số thành 2.12.5 như sau:

2.12.4 Bộ lọc sóng hài

1 Khi hệ thống phân phối điện trên tàu có lắp đặt bộ lọc sóng hài, trừ khi các mạch động cơ điện đơn lẻ được lắp đặt bộ lọc sóng hài, thì phải trang bị thiết bị để giám sát liên tục trị số tổng độ méo sóng hài (THD) trên thanh dẫn chính và phải có báo động cho thuyền viên biết khi trị số trên vượt quá giới hạn được nêu ở 2.1.2-4. Trị số tổng độ méo sóng hài (THD) phải được ghi lại trong nhật ký máy, nhưng cũng có thể ghi lại dưới dạng điện trong trường hợp buồng máy có bố trí hệ thống tự động ghi các trị số này.

2 Thiết bị bảo vệ bộ lọc sóng hài được chỉ ra ở -1 trên phải thỏa mãn các yêu cầu sau:

(1) Thiết bị phải phát ra báo động khi có tác động bảo vệ mạch lọc sóng hài;

(2) Việc bảo vệ mạch bộ lọc sóng hài phải được bố trí phù hợp với các yêu cầu dưới đây:

(a) Bộ lọc sóng hài phải được bố trí như là bộ lọc 3 pha có bảo vệ riêng rẽ cho mỗi pha. Tác động của thiết bị bảo vệ cho mỗi pha đơn lẻ sẽ dẫn đến tự động ngắt toàn bộ mạch lọc.

(b) Phải trang bị hệ thống phát hiện mất cân bằng dòng điện độc lập với thiết bị bảo vệ quá dòng để báo động cho thuyền viên biết khi xảy ra mất cân bằng dòng điện.

(3) Phải xem xét đến việc bảo vệ bổ sung cho các phần tử điện dung riêng rẽ, chẳng hạn như các van giảm áp hoặc bộ ngắt quá áp suất, để bảo vệ tránh hư hỏng do rò rỉ. Việc xem xét này cần phải quan tâm đến kiểu của tụ điện được sử dụng.

2.12.5 Thử tại xưởng

1 Các bộ biến đổi và các phụ kiện đi kèm phải được thử phù hợp với các yêu cầu trong 2.12.5 này. Tuy nhiên, các yêu cầu ở mục -2 dưới dây có thể được Đăng kiểm cho phép miễn giảm đối với mỗi sản phẩm được chế tạo hàng loạt có kiểu giống như chiếc đầu tiên.

2 Việc thử gia tăng nhiệt độ của bộ biến đổi và các phụ kiện của chúng phải được tiến hành ở các điều kiện làm việc bình thường, và kết quả thử không được vượt quá các trị số nêu ở 2.8.3. Ngoài ra, phương pháp thử nhiệt độ đối với mối liên kết phần tử bán dẫn phải được Đăng kiểm xem xét chấp nhận.

3 Các dụng cụ, thiết bị đóng mạch và thiết bị bảo vệ được lắp đặt trong bộ biến đổi phải được kiểm tra khả năng hoạt động bình thường trong điều kiện đang hoạt động.

4 Các bộ biến đổi phải chịu được điện áp cao bằng cách sử dụng điện áp xoay chiều như nêu dưới đây đặt giữa phần tử biến đổi hoặc các phần mang điện của phụ kiện được nạp với điện thế mạch chính và đất trong thời gian 1 phút.

Điện áp thử (V) = 1,5 EPi + 1000 (tối thiểu là 2000 V).

Trong đó EPi: Giá trị điện áp ngược lớn nhất của nhánh mạch biến đổi.

Khi điện áp một chiều nhỏ hơn 100 V, thì điện áp thử tối thiểu có thể lấy bằng 1500 V. Phần tử biến đổi phải được ngắn mạch trước khi thử.

5 Thử điện áp cao giữa các phần mang điện và đất cho các phụ kiện được nạp với điện thế mạch phụ phải phù hợp với các yêu cầu ở 2.8.4-4.

6 Sau khi thử điện áp cao, điện trở cách điện giữa các phần mang điện của bộ biến đổi và các phụ kiện so với đất phải không được nhỏ hơn 1 MW khi đo bằng điện áp một chiều tối thiểu 500 V.

CHƯƠNG 3 THIẾT KẾ TRANG BỊ ĐIỆN

3.3 Nguồn điện sự cố

3.3.2-2(4)(f) được bổ sung như sau:

3.3.2 Công suất của nguồn điện sự cố

(4) 18 giờ đối với:

(f) Tất cả thiết bị hàng hải được yêu cầu bởi 9.3.2.2 Phần I-A của MSC.395(84) Bộ luật quốc tế về vận hành tàu biển ở vùng cực, bao gồm các bổ sung sửa đổi.

CHƯƠNG 4 NHỮNG YÊU CẦU BỔ SUNG ĐỐI VỚI CÁC TÀU CHỞ HÀNG ĐẶC BIỆT

4.2 Tàu hàng lỏng, tàu chở xô khí hóa lỏng và tàu chở xô hóa chất nguy hiểm

4.2.6-1 được sửa đổi như sau:

4.2.6 Thông gió trong khu vực nguy hiểm

1 Các quạt thông gió được lắp đặt trong buồng bơm hàng và buồng máy nén khí hàng phải được bố trí sao cho không xảy ra việc ngắt thông gió không mong muốn trong thời gian dài và không xảy ra hiện tượng tích tụ khí hoặc hơi.

CHƯƠNG 5 YÊU CẦU BỔ SUNG ĐỐI VỚI HỆ THỐNG ĐIỆN CHÂN VỊT

5.2 Thiết bị điện chân vịt và cáp điện

5.2.1-3 được sửa đổi như sau:

5.2.1 Quy định chung

3 Thiết bị điện chân vịt và cáp điện được nối với mạch bộ biến đổi bán dẫn động lực phải được thiết kế có quan tâm đến nhiệt phát sinh do sóng hài trong mạch.

5.2.2-1(4) và 5.2.2-6 được sửa đổi như sau:

5.2.2 Những yêu cầu chung đối với các động cơ điện quay chân vịt

1 Các động cơ quay chân vịt phải thỏa mãn yêu cầu từ (1) đến (5) dưới đây:

(4) Các động cơ quay chân vịt phải có khả năng chịu được ngắn mạch đột ngột tại đầu đấu dây trong các điều kiện mà không bị hư hỏng;

6 Phải bố trí các hệ thống phanh hoặc hãm hoặc hệ thống ly hợp mà có thể cố định trục động cơ quay chân vịt để khi có hư hỏng các động cơ quay chân vịt này. Trong trường hợp này, công suất đầu ra của trục còn lại có thể bị hạn chế lâu dài miễn là tính điều động được duy trì dưới mọi điều kiện thời tiết.

5.2.3-4 và -9 được sửa đổi như sau:

5.2.3 Kết cấu và bố trí các máy quay của hệ thống điện chân vịt

4 Các máy quay chân vịt phải được trang bị hệ thống thông gió cưỡng bức, trên các đường ống thông gió, tại các bộ lọc khí, bộ trao đổi nhiệt làm mát bằng nước, v.v... phải có thiết bị đo nhiệt để đo nhiệt độ khí làm mát và có hệ thống báo động bằng âm thanh và ánh sáng có thể phát hiện nhiệt độ ổ đỡ bị vượt quá. Ngoài ra, nếu bố trí bộ trao đổi nhiệt làm mát bằng nước thì phải trang bị thêm hệ thống kiểm soát rò nước.

9 Năng lượng tái sinh tạo ra khi thực hiện đảo chiều hoạt động của tàu từ tiến toàn tốc đến lùi toàn tốc hoặc ngược lại phải được giới hạn bởi hệ thống điều khiển để bảo vệ các máy phát khỏi quá tốc hoặc công suất ngược. Tuy nhiên, thiết bị này không áp dụng trong trường hợp khi có bố trí các phương tiện bên ngoài như điện trở phanh để hấp thụ năng lượng tái sinh dư thừa và để giảm tốc độ của động cơ lai chân vịt.

5.2.5-6 được sửa đổi như sau:

5.2.5 Bộ biến đổi bán dẫn cấp nguồn cho động cơ quay chân vịt

6 Hư hỏng các phần tử bán dẫn và bộ lọc sóng hài được bố trí trong bộ biến đổi phải được giám sát liên tục. Các mạch bộ lọc sóng hài phải có kiểu hư hỏng - an toàn.

5.2.6-6 được sửa đổi và bổ sung mới 5.2.6-7 như sau:

5.2.6 Biến áp dùng cho động cơ quay chân vịt

6 Các biến áp phải được bảo vệ ngắn mạch ở phía sơ cấp và thứ cấp. Tuy nhiên, cho phép chỉ bảo vệ ngắn mạch phía sơ cấp với điều kiện phía thứ cấp được bố trí thiết bị bảo vệ quá dòng.

7 Các biến áp dùng cho động cơ quay chân vịt phải được bố trí rơ le bảo vệ dạng vi phân để bảo vệ phía sơ cấp (phía thanh dẫn điện áp cao), trừ khi có thiết bị khác tương đương với rơ le này được thay thế.

PHẦN 5 PHÒNG, PHÁT HIỆN VÀ CHỮA CHÁY

CHƯƠNG 4 KHẢ NĂNG CHÁY

4.2 Bố trí thiết bị dầu đốt, dầu bôi trơn và các dầu dễ cháy khác

4.2.1-1(4), (5) và (6) được bổ sung sửa đổi như sau:

4.2.1 Các giới hạn sử dụng dầu đốt

1 Phải áp dụng các giới hạn sau khi sử dụng dầu đốt:

(1) Trừ khi được phép sử dụng trong mục này, không được sử dụng dầu đốt có điểm chớp cháy nhỏ hơn 60oC.

(2) Có thể sử dụng dầu đốt có điểm chớp cháy không thấp hơn 43oC cho các máy phát sự cố.

(3) Có thể sử dụng dầu đốt có điểm chớp cháy thấp hơn 60oC nhưng không thấp hơn 43oC (ví dụ để cấp cho động cơ lai bơm chữa cháy sự cố và các máy phụ ở ngoài buồng máy loại A) với điều kiện:

(a) Các két dầu đốt, trừ các két bố trí ở trong các khoang đáy đôi, phải được bố trí bên ngoài buồng máy loại A;

(b) Phải có phương tiện đo nhiệt độ dầu ở trên đường ống hút của bơm dầu đốt;

(c) Phải trang bị van chặn trên đầu vào và đầu ra của bầu lọc dầu đốt;

(d) Đến mức có thể được, phải sử dụng các mối nối ống kiểu hàn hoặc kiểu rắc-co côn, hoặc;

(e) Các yêu cầu khác nếu Đăng kiểm thấy cần thiết.

(4) Trên các tàu không áp dụng các quy định ở Phần 8 I, có thể sử dụng dầu đốt có điểm chớp cháy thấp hơn nhiệt độ quy định ở (1) trên, ví dụ dầu thô, nếu dầu đó không được chứa trong bất kỳ buồng máy nào và phải được Đăng kiểm duyệt toàn bộ hệ thống.

(5) Trên các tàu áp dụng các quy định ở Phần 8I thì được phép sử dụng dầu đốt có điểm chớp cháy thấp hơn nhiệt độ quy định ở (1) trên.

(6) Dầu đốt trong két không được hâm đến nhiệt độ trong phạm vi 10oC thấp hơn điểm chớp cháy của nó, trừ trường hợp đối với các két, bao gồm két dầu đốt trực nhật, két lắng dầu đốt hoặc các két khác trong hệ thống cung cấp dầu đốt, thỏa mãn các điều kiện sau đây:

(a) Các ống thông hơi từ các két đó và/hoặc từ các thiết bị làm mát có đủ chiều dài để làm nguội hơi dầu xuống dưới 60oC, hoặc đầu ra của các ống thông hơi được đặt cách nguồn gây cháy ít nhất 3 m;

(b) Đầu ra của các ống thông hơi phải có lưới chặn lửa;

(c) Không có lỗ mở nào từ không gian hơi (bên trên mặt thoáng) trong các két dầu đó thông vào không gian buồng máy (có thể chấp nhận các lỗ người chui có đệm kín và được bắt bu-lông);

(d) Các không gian kín không được bố trí ngay bên trên các két dầu đó, ngoại trừ các khoang cách ly được thông gió tốt.

4.2.2 Thiết bị dầu đốt

4.2.2-1(9) được bổ sung mới như sau:

(9) Đầu trên của ống đo cho két tràn nếu kết thúc trong buồng máy thì phải được lắp một đầu ống đo tự đóng kín và một vòi kiểm tra tự đóng có đường kính nhỏ ở bên dưới đầu ống đo tự đóng để có thể xác định chắc chắn rằng trước khi đầu ống đo mở ra thì không có dầu đốt ở trong đó. Phải có biện pháp để đảm bảo rằng bất kỳ lượng dầu đốt nào bị tràn ra ngoài thông qua vòi kiểm tra đều không gây nguy hiểm về cháy.

4.5.3 Thông hơi các két hàng

4.5.3-2(2) được bổ sung sửa đổi như sau:

2 Hệ thống thông hơi

(1) Hệ thống thông hơi trong mỗi két hàng có thể được bố trí độc lập hoặc kết hợp với các két hàng khác và có thể kết nối vào đường ống khí trơ.

(2) Nếu hệ thống thông hơi được kết hợp chung cho các két hàng khác nhau, phải trang bị van chặn hoặc các phương tiện được chấp nhận khác để cách ly các két hàng. Nếu lắp van chặn, chúng phải có thiết bị khóa do sĩ quan có trách nhiệm của tàu kiểm soát. Phải có sự hiển thị rõ ràng trạng thái hoạt động của các van hoặc phương tiện được chấp nhận khác. Nếu các két đã được cách ly với nhau, phải đảm bảo rằng các van cách ly được mở trước khi bắt đầu nhận/xả hàng và dằn cho két đó. Việc cách ly vẫn phải đảm bảo cho phép dòng hơi sinh ra do sự thay đổi nhiệt độ trong két hàng đi qua như nêu ở 11.6.1-1(1). Bất kỳ sự cách ly nào cũng phải tiếp tục cho phép một lượng lớn của hơi hàng, khí hoặc khí trơ đi qua trong quá trình xếp hàng, dằn, hoặc trong quá trình xả hàng phù hợp với yêu cầu ở 11.6.1(1).

CHƯƠNG 11 TÍNH NGUYÊN VẸN KẾT CẤU

11.6 Bảo vệ kết cấu két hàng tránh khỏi áp suất hoặc chân không

11.6.2 Lỗ thông cho dòng nhỏ đi qua do thay đổi nhiệt

11.6.2-1 được bổ sung sửa đổi như sau:

1 Các lỗ thông để xả áp suất theo yêu cầu ở 11.6.1-1(1) phải phù hợp với các quy định ở (1) và (2) sau đây và phải được bố trí phù hợp với quy định 4.5.3-4(1):

(1) Có chiều cao càng lớn càng tốt so với boong két hàng để có thể đạt được lượng xả hơi dễ cháy lớn nhất, nhưng trong mọi trường hợp không được nhỏ hơn 2 m so với boong két hàng.

(2) Được bố trí với khoảng cách xa nhất có thể, nhưng không nhỏ hơn 5 m tính từ các đầu lấy khí vào và các lỗ thông với các khoang kín có chứa nguồn gây cháy ở gần nhất và từ các máy và thiết bị trên boong có nguy cơ cháy. Các tời neo và các lỗ khoét của hầm xích neo là những nơi có nguy cơ gây cháy.

11.6.3 Các biện pháp an toàn trong các két hàng

11.6.3-2 được bổ sung sửa đổi như sau:

2 Phương tiện phụ để giảm áp suất/chân không

Phải trang bị phương tiện phụ cho phép thoát toàn bộ hơi, không khí hoặc hỗn hợp khí trơ để đề phòng việc quá áp hoặc thấp áp khi các thiết bị nêu ở 11.6.1-1(2) bị hỏng. Ngoài ra, phương tiện phụ này phải có khả năng tránh quá áp hoặc quá chân không trong trường phương tiện cách ly theo yêu cầu ở 4.5.3-2(2) bị hỏng, hoặc bị vô tình đóng lại. Thay cho yêu cầu này, có thể sử dụng các cảm biến áp suất lắp cho mỗi két được bảo vệ bởi các thiết bị được yêu cầu ở 11.6.1-1(2) cùng với một hệ thống theo dõi kiểm soát trong buồng.

CHƯƠNG 20 PHÒNG, CHỐNG CHÁY CÁC KHOANG CHỞ Ô TÔ VÀ KHOANG RO-RO

20.3 Lưu ý để tránh sự bắt lửa của các khí cháy trong các khoang chở ô tô kín và khoang ro-ro kín

20.3.1 Hệ thống thông gió

20.3.1-2 được bổ sung sửa đổi như sau:

2 Hoạt động của các hệ thống thông gió

(1) Các quạt gió thường phải hoạt động liên tục và tạo ra số lần thay đổi không khí như yêu cầu ở -1 trên khi có các xe ôtô được chở trên tàu, trừ khi trên tàu được trang bị một hệ thống kiểm soát chất lượng không khí phù hợp với (3) dưới đây. Nếu điều này không thể thực hiện được thì các quạt gió phải hoạt động trong những quãng thời gian nhất định trong ngày khi thời tiết cho phép và trong mọi trường hợp quạt gió phải hoạt động trong một khoảng thời gian đủ dài để xả khí sao cho sau khoảng thời gian đó các khoang ro-ro hoặc chở ô tô được xác nhận là không còn khí cháy. Một hoặc nhiều thiết bị phát hiện khí cháy xách tay, được Đăng kiểm cho là phù hợp phải được trang bị cho mục đích này. Hệ thống phải tách biệt hoàn toàn với các hệ thống thông gió khác. Các kênh thông gió phục vụ cho các khoang chở ô tô và ro-ro phải có khả năng đóng kín hữu hiệu cho mỗi khoang hàng. Hệ thống phải có thể điều khiển được từ vị trí bên ngoài các không gian ấy.

(2) Hệ thống thông gió phải sao cho ngăn được sự phân tầng và sự tạo thành các túi khí.

(3) Trên tất cả các tàu, khi được trang bị một hệ thống kiểm soát chất lượng không khí đáp ứng yêu cầu của Đăng kiểm, thì có thể chấp nhận hệ thống thông gió có đặc tính hoạt động với số lần thay đổi không khí giảm đi hoặc giảm lượng cung cấp không khí thông gió. Điều giảm nhẹ này không áp dụng cho các không gian mà số lần thay đổi không khí trong một giờ được yêu cầu ở 20.2.3-2 và các không gian phải áp dụng quy định 19.3.4-1 và Chương 20A.

Hệ thống kiểm soát chất lượng không khí đáp ứng yêu cầu của Đăng kiểm là hệ thống thỏa mãn các yêu cầu nêu ở Phụ chương 1, Hướng dẫn sửa đổi về thiết kế và các khuyến nghị về vận hành đối với các hệ thống thông gió cho các khoang ro-ro (Thông tư MSC.1/Circ. 1515) của IMO.

PHẦN 6 HÀN

CHƯƠNG 4 QUY TRÌNH HÀN VÀ CÁC THÔNG SỐ KỸ THUẬT LIÊN QUAN

4.2 Thử mối hàn giáp mép

4.2.7 Thử va đập

Ghi chú ở Bảng 6/4.8 được sửa đổi như sau:

Bảng 6/4.8 Những yêu cầu đối với thử va đập mối hàn giáp mép
 (cho thép cán làm việc ở nhiệt độ thấp)

Cấp thép

Nhiệt độ thử (°C)

A(1)

B, C, D, E(1)

Giá trị trung bình tối thiểu của năng lượng hấp thụ(3) (J)

Trị số trung bình tối thiểu của năng lượng hấp thụ(3) (J)

L(2)

T(2)

L24A

- 40

27

41

27

L24B

- 50

L27

- 60

L33

- 60

L37

- 60

L2N30

- 70

L3N32

- 95

L5N43

- 110

L9N53

-196

L9N60

-196

LPA

-40

27

-

LPB

- 50

LPC

- 60

LP2

- 70



34



LP3

- 95

LP9

- 196

41

Chú thích:

(1) Vị trí các vết khắc cho ở Hình 6/4.4.

(2) L (hoặc T) biểu thị chiều của mối hàn là vuông góc (hoặc song song) với hướng cán của vật liệu thử.

(3) Bộ mẫu thử được coi như bị hỏng, nếu trị số của năng lượng hấp thụ trung bình của hai mẫu thử trở lên có giá trị nhỏ hơn giá trị trung bình tối thiểu của năng lượng hấp thụ theo quy định hoặc là trị số năng lượng hấp thụ trung bình của một mẫu thử bất kỳ trong số các mẫu thử nhỏ hơn 70% trị số trung bình tối thiểu của năng lượng hấp thụ theo quy định.

4.2.11 Thử lại

4.2.11-3 được sửa đổi như sau:

3 Khi thử va đập cho kết quả không thỏa mãn yêu cầu và trong những trường hợp khác với các trường hợp như đã đưa ra ở (1) và (2) dưới đây, việc thử lại có thể phải được thực hiện trên bộ mẫu thử mới được cắt từ cùng vật liệu thử với các mẫu thử đã cho kết quả không đạt yêu cầu. Trong trường hợp này, các mẫu thử được xem là đạt yêu cầu nếu thỏa mãn các điều kiện nếu trung bình cộng giá trị năng lượng hấp thụ của toàn bộ sáu mẫu thử, bao gồm cả các mẫu thử không đạt, lớn hơn giá trị năng lượng hấp thụ trung bình theo yêu cầu, và thêm vào đó, nếu số mẫu thử, trong số sáu mẫu thử nói trên có giá trị năng lượng hấp thụ nhỏ hơn giá trị năng lượng hấp thụ trung bình tối thiểu theo yêu cầu phải ít hơn hai, và số lượng mẫu thử có năng lượng hấp thụ nhỏ hơn 70% giá trị năng lượng hấp thụ trung bình nhỏ nhất theo yêu cầu phải ít hơn một.

(1) Khi kết quả thử cho thấy không mẫu thử nào đạt giá trị năng lượng hấp thụ trung bình nhỏ nhất theo yêu cầu;

(2) Khi kết quả thử cho thấy hai mẫu thử không đạt 70% giá trị năng lượng hấp thụ trung bình nhỏ nhất theo yêu cầu.

CHƯƠNG 6 VẬT LIỆU HÀN

6.1 Quy định chung

6.1.7 Thử lại

6.1.7-2 được sửa đổi như sau:

2 Khi các kết quả thử va đập không đạt yêu cầu và trường hợp khác với trường hợp đưa ra ở (1) và (2) dưới đây thì việc thử lại phải được tiến hành trên một bộ các mẫu thử lấy ra từ cùng một vật thử đã lấy các mẫu thử lần trước. Trong trường hợp đó, các mẫu thử được coi là đạt yêu cầu nếu như giá trị trung bình của năng lượng hấp thụ của tổng cộng 6 mẫu thử, kể cả giá trị của các mẫu thử bị hỏng, phải lớn hơn trị số nhỏ nhất theo quy định của giá trị năng lượng hấp thụ, thêm vào đó, trong số các mẫu thử của 6 mẫu nêu trên, số mẫu thử có năng lượng hấp thụ nhỏ hơn trị số năng lượng hấp thụ trung bình tối thiểu theo quy định phải nhỏ hơn 2, và số các mẫu thử chỉ đạt 70% giá trị của năng lượng hấp thụ trung bình tối thiểu phải nhỏ hơn 1.

(1) Khi tất cả các mẫu thử không đạt giá trị của năng lượng hấp thụ trung bình tối thiểu.

(2) Khi có 2 mẫu thử không đạt được 70% giá trị trung bình tối thiểu theo quy định của năng lượng hấp thụ.

PHẦN 7A VẬT LIỆU

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 được sửa đổi như sau:

1.1.1 Phạm vi áp dụng

1 Những quy định của Phần này được áp dụng cho vật liệu dùng để chế tạo các kết cấu hoặc các chi tiết quy định trong các phần kết cấu thân tàu, trang thiết bị và hệ thống máy tàu trừ khi được quy định rõ ở các Phần khác.

2 Các tàu chở xô khí hóa lỏng và các tàu sử dụng nhiên liệu có điểm chớp cháy thấp phải tuân theo các quy định ở Phần 8D và Phần 8I tương ứng thêm vào Phần này.

3 Vật liệu có đặc tính khác so với các quy định của Phần này có thể được phép sử dụng, nếu các số liệu thiết kế chi tiết, quy trình chế tạo và ứng dụng của các vật liệu đó được Đăng kiểm chấp thuận. Trong trường hợp này, các số liệu chi tiết về quy trình chế tạo, thành phần hóa học, tính chất cơ học v.v... của vật liệu phải được trình cho Đăng kiểm duyệt.

CHƯƠNG 3 THÉP CÁN

3.1 Thép cán dùng đóng thân tàu

3.1.1 Phạm vi áp dụng

3.1.1-4 được sửa đổi như sau:

4 Thép có những đặc tính khác so với quy định ở 3.1 phải phù hợp với các yêu cầu quy định ở 1.1.1-3.

3.2 Thép cán tấm dùng chế tạo nồi hơi

3.2.1 Phạm vi áp dụng

3.2.1-2 được sửa đổi như sau:

2 Thép tấm có những đặc tính khác so với những quy định ở 3.2, phải thỏa mãn những quy định ở 1.1.1-3.

3.3 Thép cán tấm dùng chế tạo bình áp lực

3.3.1 Phạm vi áp dụng

3.3.1-2 được sửa đổi như sau:

2 Thép tấm có những đặc tính khác với yêu cầu ở 3.3, phải phù hợp với quy định ở 1.1.1-3.

3.4 Thép cán sử dụng ở nhiệt độ thấp

3.4.1 Phạm vi áp dụng

3.4.1-1 và -3 được sửa đổi như sau:

1 Những quy định này được áp dụng cho thép cán có chiều dày 40 mm trở xuống, dùng chế tạo các két chứa hoặc kết cấu thân tàu tại khu vực tiếp giáp với các két chứa của tàu chở khí hóa lỏng hoặc tàu sử dụng nhiên liệu có điểm chớp cháy thấp và những chi tiết khác, như kết cấu thân tàu của tàu hàng đông lạnh thường xuyên làm việc ở nhiệt độ thấp (sau đây, trong 3.4 gọi là "thép ").

3 Thép có đặc tính khác so với yêu cầu quy định ở 3.4, phải thỏa mãn yêu cầu quy định ở 1.1.1-3.

3.4.11 được sửa đổi như sau:

3.4.11 Đóng dấu

Thép đã được thử đạt yêu cầu phải được đóng dấu kèm theo dấu hiệu phù hợp với quy định ở 1.5.1.

Chú thích của Bảng 7A/3.15 được sửa đổi như sau:

Chú thích:

(1) Nếu Đăng kiểm thấy cần thiết thì có thể phải tiến hành bước nhiệt luyện trung gian (nhiệt luyện trung gian là quá trình làm nguội từ một pha kép gồm ốstenít và ferit để tăng độ dai va đập được tiến hành trước khi ram).

(2) Có thể tiến hành nhiệt luyện theo kiểu TMCP, nếu được Đăng kiểm chấp thuận.

(3) Giá trị quy định cho mẫu thử U1, trừ mẫu thử có cỡ tỷ lệ, phải phù hợp với yêu cầu trong Bảng 7A/3.16.

(4) Chữ L (hoặc T) có nghĩa là đường tâm dọc của mẫu thử được bố trí song song (hoặc vuông góc) với hướng cán lần cuối cùng.

(5) Nếu năng lượng hấp thụ của hai mẫu thử trở lên nhỏ hơn năng lượng hấp thụ trung bình tối thiểu, hoặc nếu năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% năng lượng hấp thụ trung bình tối thiểu, thì việc thử được coi là không đạt yêu cầu.

Bảng 7A/3.17 được xóa bỏ

3.5 Thép cán không gỉ

3.5.1 Phạm vi áp dụng

3.5.1-1 và -3 được sửa đổi như sau:

1 Những quy định này được áp dụng cho thép cán không gỉ dùng để chế tạo các két của tàu chở xô khí hóa lỏng hoặc tàu sử dụng nhiên liệu có điểm chớp cháy thấp, hoặc trong điều kiện chống ăn mòn (sau đây, trong 3.5 được gọi là “thép”).

3 Nếu thép có những đặc tính khác so với quy định ở 3.5 thì phải được áp dụng những quy định ở 1.1.1-3.

3.6 Thép cán tròn dùng chế tạo xích

3.6.1 Phạm vi áp dụng

3.6.1-2 được sửa đổi như sau:

2 Thép làm xích có đặc tính khác so với quy định ở 3.6, phải phù hợp với quy định ở 1.1.1-3.

3.7 Thép cán tròn dùng cho các kết cấu máy

3.7.1 Phạm vi áp dụng

3.7.1-2 được sửa đổi như sau:

2 Thép tròn có đặc tính khác với quy định ở 3.7, phải phù hợp với những quy định ở 1.1.1-3.

3.8 Thép cán tấm độ bền cao đã tôi và ram dùng cho kết cấu

3.8.1 Phạm vi áp dụng

3.8.1-1 và -4 được sửa đổi như sau:

1 Những yêu cầu quy định ở 3.8 được áp dụng cho thép cán độ bền cao đã tôi và ram dùng cho các kết cấu có chiều dày không quá 70 mm để chế tạo công trình biển di động, các két chứa của tàu khí hóa lỏng hoặc tàu sử dụng nhiên liệu có điểm chớp cháy thấp và các bình chịu áp lực (sau đây, trong 3.8 gọi là "thép").

4 Thép tấm có đặc tính khác với những yêu cầu quy định ở 3.8, phải phù hợp với những yêu cầu quy định ở 1.1.1-3.

3.8.11 được sửa đổi như sau:

3.8.11 Đóng dấu

Thép tấm thỏa mãn tất cả những yêu cầu thử, phải được đóng dấu để nhận biết theo quy định ở 1.5.1 và dấu hiệu bổ sung sau đây:

(1) Đối với thép đã áp dụng những yêu cầu trong 3.8.5-1, thì phải đóng vào phía sau cấp thép chữ "-M", (ví dụ: A620-M).

Chú thích của Bảng 7A/3.28 được sửa đổi như sau:

Chú thích:

(1) Có thể tiến hành nhiệt luyện theo phương pháp TMCP thay cho việc tôi và ram nếu được Đăng kiểm chấp thuận.

(2) Độ giãn dài đối với mẫu thử U1 phải phù hợp với các yêu cầu đưa ra ở Bảng 7A/3.29.

(3) L (hoặc T) có nghĩa là đường tâm dọc của mỗi mẫu thử song song (hoặc vuông góc) với hướng cán lần cuối cùng.

(4) Nếu năng lượng hấp thụ của hai mẫu thử trở lên thuộc một bộ mẫu thử thấp hơn năng lượng hấp thụ trung bình tối thiểu hoặc nếu năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% giá trị yêu cầu, thì việc thử coi như không đạt yêu cầu.

3.9 Thép tấm có lớp phủ không gỉ

3.9.1 Phạm vi áp dụng

3.9.1-3 và -4 được sửa đổi như sau:

3 Những yêu cầu đối với thép có chiều dày lớn hơn 50 mm phải tuân theo các quy định ở 1.1.1-3.

4 Thép tấm có đặc tính khác so với quy định ở 3.9 phải phù hợp với quy định ở 1.1.1-3.

Bảng 7A/3.30 được xóa bỏ

CHƯƠNG 4 ỐNG THÉP

4.1 Ống thép dùng chế tạo nồi hơi và thiết bị trao đổi nhiệt

4.1.1 Phạm vi áp dụng

4.1.1 -2 được sửa đổi như sau:

2 Ống thép có đặc tính khác với quy định ở 4.1, phải phù hợp với những yêu cầu quy định ở 1.1.1-3.

4.2 Ống thép dùng chế tạo đường ống chịu áp lực

4.2.1 Phạm vi áp dụng

4.2.1-3 được sửa đổi như sau:

3 Ống thép có đặc tính khác với 4.2, phải phù hợp với những quy định ở 1.1.1-3.

4.3 Ống thép không gỉ

4.3.1 Phạm vi áp dụng

4.3.1-2 được sửa đổi như sau:

2 Ống thép không gỉ có đặc tính khác với yêu cầu quy định ở 4.3 thì phải phù hợp với yêu cầu quy định ở 1.1.1-3.

4.4 Ống góp nồi hơi

4.4.1 Phạm vi áp dụng

4.4.1-2 được sửa đổi như sau:

2 Ống góp nồi hơi có những đặc tính khác với yêu cầu quy định ở 4.4, phải thỏa mãn những yêu cầu quy định ở 1.1.1-3.

4.5 Ống thép dùng ở nhiệt độ thấp

4.5.1 Phạm vi áp dụng

4.5.1-1 và -3 được sửa đổi như sau:

1 Những quy định ở 4.5 được áp dụng cho ống thép liền và ống thép hàn điện trở có chiều dày không lớn hơn 25 mm làm việc ở nhiệt độ dưới 0°C trên tàu chở xô khí hóa lỏng hoặc tàu sử dụng nhiên liệu có điểm chớp cháy thấp (sau đây, trong mục 4.5 gọi là “ống thép”).

3 Ống thép có đặc tính khác với quy định ở 4.5 phải tuân theo quy định ở 1.1.1-3.

Bảng 7A/4.28 được sửa đổi như sau:

Bảng 7A/4.28 Nhiệt luyện và tính chất cơ học

Cấp ống

Nhiệt luyện

Thử kéo (1) (2) (3)

Thử uốn

Thử độ dai va đập

Giới hạn chảy hoặc giới hạn chảy quy ước
(N/mm2)

Giới hạn bền kéo
(N/mm2)

Độ giãn dài
 (%)

Bán kính trong của chỗ uốn

Góc uốn

Nhiệt độ thử

Năng lượng hấp thụ trung bình

L

T

(°C)

(J)(4)

LPA

Thường hóa, thường hóa và ram hoặc tôi và ram

³ 205

³ 380

³ 26

³ 19

6 lần đường kính ngoài của ống

90°

-40

³ 27

LPB

-50

LPC

-60

LP2

³ 2 45

³ 450

³ 20

³ 14

-70

³ 34

LP3

-95

LP9

Thường hóa kép và ram, hoặc tôi và ram

³ 520

³ 690

³ 15

³ 11

-196

³ 41

Chú thích:

(1) L (hoặc T) biểu hiện đường tâm dọc của mẫu thử được bố trí song song (hoặc vuông góc) với hướng cán lần cuối.

(2) Nếu đường kính danh nghĩa của ống thép từ 200 mm trở lên thì mẫu thử kéo có thể được cắt theo hướng ngang.

(3) Nếu mẫu thử kéo phần không có dạng ống được cắt ra từ ống hàn điện trở thì phải cắt ở chỗ không có đường hàn.

(4) Nếu năng lượng hấp thụ của hai mẫu thử trở lên nhỏ hơn so với năng lượng hấp thụ trung bình tối thiểu hoặc năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% giá trị yêu cầu, thì mẫu thử coi như không đạt.

(5) Trong các trường hợp, khi chiều rộng của các mẫu thử được yêu cầu ở bảng 7A/2.5 và 7A/2.7 không thể đưa ra, thì việc thử độ dai va đập có thể được bỏ qua nếu thỏa mãn mục (a) và (b) sau đây:

(a) Thành phần hóa học của a xít hòa tan trong nhôm không nhỏ hơn 0,010% hoặc không nhỏ hơn 0,015% thành phần nhôm.

(b) Trong các trường hợp biên bản thử độ dai va đập thực tế của vật liệu mà vật liệu đó được sản xuất dựa trên nguyên lý cơ bản như nhau về quy trình sản xuất và thành phần hóa học thì được cho là thỏa mãn.

4.5.10 được sửa đổi như sau:

4.5.10 Đóng dấu

Nói chung, việc đóng dấu vào ống thép phải được tiến hành theo quy định ở 4.2.9.

CHƯƠNG 5 THÉP ĐÚC

5.1 Thép đúc

5.1.1 Phạm vi áp dụng

5.1.1 -2 được sửa đổi như sau:

2 Thép đúc có đặc tính khác với quy định ở 5.1, phải phù hợp với các yêu cầu quy định ở 1.1.1-3.

5.2 Thép đúc dùng chế tạo xích

5.2.1 Phạm vi áp dụng

5.2.1-2 được sửa đổi như sau:

2 Thép đúc có đặc tính khác với yêu cầu quy định ở 5.2 phải phù hợp với yêu cầu quy định ở 1.1.1-3.

5.3 Thép đúc không gỉ

5.3.1 Phạm vi áp dụng

5.3.1-2 được sửa đổi như sau:

2 Thép đúc có đặc tính khác với yêu cầu quy định ở 5.3, phải phù hợp với những yêu cầu quy định ở 1.1.1-3.

5.4 Thép đúc dùng ở nhiệt độ thấp

5.4.1 Phạm vi áp dụng

5.4.1-2 được sửa đổi như sau:

2 Thép đúc không quy định ở 5.4 hoặc thép đúc sử dụng cho các chi tiết không quy định ở -1 trên, phải thỏa mãn các yêu cầu quy định ở 1.1.1-3.

5.4.8 được sửa đổi như sau:

5.4.8 Đóng dấu

Việc đóng dấu vào thép đúc phải phù hợp với những yêu cầu quy định ở 5.1.12.

Bảng 7A/5.8 được sửa đổi như sau:

Bảng 7A/5.8 Tính chất cơ học

Cấp thép

Thử kéo

Thử độ dai va đập(1)

Giới hạn chảy hoặc giới hạn chảy quy ước (N/mm2)

Giới hạn bền kéo
(N/mm2)

Độ giãn dài
(L = 5d)
(%)

Độ co thắt
(%)

Nhiệt độ thử
(°C)

Năng lượng hấp thụ trung bình
(J)

LCA

³ 245

³ 450

³ 21

³ 35

-45

³ 27

LCB

-60

LC2

³ 275

-70

³ 34

LC3

-95

Chú thích:

(1) Nếu năng lượng hấp thụ của hai mẫu thử trở lên trong một bộ mẫu thử nhỏ hơn năng lượng hấp thụ trung bình tối thiểu hoặc năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% năng lượng hấp thụ trung bình tối thiểu thì cuộc thử coi như không đạt.

5.5 Gang xám đúc

5.5.1 Phạm vi áp dụng

5.5.1-2 được sửa đổi như sau:

2 Gang đúc không đưa ra trong 5.5 phải áp dụng những yêu cầu đưa ra ở 1.1.1-3.

5.6 Gang đúc graphit mặt sần hoặc mặt cầu

5.6.1 Phạm vi áp dụng

5.6.1-2 được sửa đổi như sau:

2 Gang đúc không đưa ra ở 5.6 phải phù hợp với các yêu cầu ở 1.1.1-3.

5.7 Thép không gỉ dùng để đúc chân vịt

5.7.1 Phạm vi áp dụng

5.7.1-2 được sửa đổi như sau:

2 Thép đúc chân vịt có đặc tính khác với quy định ở 5.7, phải phù hợp với những yêu cầu quy định ở 1.1.1-3.

CHƯƠNG 6 THÉP RÈN

6.1 Thép rèn

6.1.1 Phạm vi áp dụng

6.1.1-2 được sửa đổi như sau:

2 Thép rèn có những đặc tính khác so với quy định ở 6.1 phải thỏa mãn những quy định ở 1.1.1-3.

6.2 Thép rèn không gỉ

6.2.1 Phạm vi áp dụng

6.2.1-2 được sửa đổi như sau:

2 Thép rèn không gỉ có các đặc tính khác với quy định ở 6.2 phải tuân theo những yêu cầu quy định ở 1.1.1-3.

6.3 Thép rèn dùng chế tạo xích

6.3.1 Phạm vi áp dụng

6.3.1-2 được sửa đổi như sau:

2 Thép rèn có đặc tính khác với quy định ở 6.3 phải tuân theo các yêu cầu quy định ở 1.1.1-3.

6.4 Thép rèn dùng ở nhiệt độ thấp

6.4.1 Phạm vi áp dụng

6.4.1-2 được sửa đổi như sau:

2 Thép rèn khác với quy định ở 6.4 hoặc dùng vào mục đích khác với quy định ở -1 trên phải tuân theo quy định ở 1.1.1-3.

Bảng 7A/6.12 được sửa đổi như sau:

Bảng 7A/6.12 Tính chất cơ học

Cấp thép

Thử kéo

Thử độ dai va đập (1)

Giới hạn chảy hoặc giới hạn chảy quy ước (N/mm2)

Giới hạn bền kéo
(N/mm2)

Độ giãn dài
(L = 5,65)
(%)

Độ co thắt
(%)

Nhiệt độ thử
(°C)

Năng lượng hấp thụ trung bình (J)

LFA

³ 205

³ 410

³ 23

³ 40

- 40

³ 27

LFB

³ 275

³ 490

³ 20

- 50

LFC

³ 205

³ 410

³ 23

- 60

LF3

³ 275

³ 490

³ 23

³ 50

- 95

³ 34

LF9

³ 520

³ 680

³ 19

³ 45

- 196

³ 41

Chú thích:

(1) Nếu năng lượng hấp thụ của hai mẫu thử trở lên trong một bộ mẫu thử nhỏ hơn giá trị năng lượng hấp thụ trung bình tối thiểu theo quy định hoặc nếu năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% giá trị năng lượng hấp thụ trung bình tối thiểu theo quy định thì việc thử coi như không đạt.

6.4.8 được sửa đổi như sau:

6.4.8 Đóng dấu

Việc đóng dấu vào thép rèn phải phù hợp với quy định ở 6.1.12.

CHƯƠNG 7 ĐỒNG VÀ HỢP KIM ĐỒNG

7.1 Ống đồng và hợp kim đồng

7.1.1 Phạm vi áp dụng

7.1.1-3 được sửa đổi như sau:

3 Ống đồng và hợp kim đồng có đặc tính khác với quy định ở 7.1 phải tuân theo quy định ở 1.1.1-3.

7.2 Hợp kim đồng đúc

7.2.1 Phạm vi áp dụng

7.2.1-2 được sửa đổi như sau:

2 Đồng đúc chân vịt có những đặc tính khác với các quy định ở 7.2 phải tuân theo các quy định ở 1.1.1-3.

CHƯƠNG 8 HỢP KIM NHÔM

8.1 Hợp kim nhôm tấm và hình

8.1.1 được sửa đổi như sau:

8.1.1 Phạm vi áp dụng

1 Những yêu cầu quy định trong mục này được áp dụng cho hợp kim nhôm tấm và hợp kim nhôm hình (sau đây, trong mục này gọi là "hợp kim nhôm") được dự định để chế tạo các két chứa của tàu chở khí hóa lỏng hoặc tàu sử dụng nhiên liệu có điểm chớp cháy thấp và kết cấu thân tàu.

2 Các hợp kim nhôm có đặc tính khác với quy định ở 8.1 phải thỏa mãn các yêu cầu quy định ở 1.1.1-3.

PHẦN 7B TRANG THIẾT BỊ

CHƯƠNG 3 XÍCH

3.1 Xích

3.1.16 Chứng nhận thử

3.1.16-2 được bổ sung như sau:

2 Giấy chứng nhận thử đối với chi tiết đã thực hiện việc thử và kiểm tra phải có đầy đủ các nội dung chi tiết sau:

(1) Tên nhà chế tạo;

(2) Cấp;

(3) Chỉ số nhiệt;

(4) Thành phần hóa học (bao gồm tổng lượng nhôm);

(5) Đường kính danh nghĩa và khối lượng;

(6) Tải trọng thử kéo đứt và thử kéo giãn;

(7) Kiểu xử lý nhiệt;

(8) Dấu được áp dụng cho xích;

(9) Cơ tính, nếu có thể áp dụng.

Tiêu đề của 3.2 được sửa đổi như sau:

3.2 Xích giàn khoan và các chi tiết khác

3.2.1 Phạm vi áp dụng

3.2.1 được sửa đổi như sau:

Xích dùng cho giàn khoan (sau đây gọi là “Xích giàn khoan”), ma ní và mắt xoay v.v… dùng để nối xích giàn khoan (sau đây gọi là “Chi tiết của xích giàn khoan”) phải tuân theo các quy định ở 3.2 hoặc các Tiêu chuẩn tương đương khác.

Với xích giàn khoan sử dụng cho tàu công trình và các sà lan chuyên dụng xem tại Phần 8H.

3.2.5 được sửa đổi như sau:

3.2.5 Quy trình chế tạo

1 Trước khi chế tạo xích giàn khoan kể cả mắt nối thường, nhà chế tạo phải nhận được sự chấp thuận của Đăng kiểm về quy trình sản xuất mà họ đưa ra.

2 Vật liệu thép tròn để chế tạo mắt xích phải được nhiệt luyện bằng điện trở, cảm ứng hoặc trong lò.

3 Trong các trường hợp, khi các ngáng của các xích giàn khoan cấp R3 và xích giàn khoan cấp R3S mà được hàn thì phải thỏa mãn các quy định từ (1) đến (7) dưới đây:

(1) Cả hai đầu của ngáng phải được lắp khít vào mắt xích, cố gắng không được lắp ngáng đè lên mối hàn giáp mép nóng chảy và một đầu ngáng phải được hàn theo toàn bộ chu vi của ngáng. Không được phép hàn cả hai đầu ngáng, trừ những trường hợp đặc biệt phải được Đăng kiểm chấp nhận. Ngáng phải được cố định vững chắc vào mắt xích, và ngáng cố định không được gây ra các rãnh khía có hại hoặc sự tập trung ứng suất.

(2) Chân của các góc lượn phải chuyển tiếp trơn tru vào mắt xích.

(3) Kích cỡ của góc lượn không được nhỏ hơn các kích thước được chỉ ra ở API Specification 2F.

(4) Phải cố gắng tới mức có thể hàn ở vị trí hàn bằng.

(5) Tất cả các công việc hàn xích giàn khoan phải được thực hiện trước khi tiến hành nhiệt luyện lần cuối.

(6) Tất cả các mối hàn phải không có khuyết tật như nứt, không ngấu, rỗ nhiều và cắt chân quá 1 mm.

(7) Việc hàn phải được tiến hành theo một quy trình được duyệt, do một thợ hàn được Đăng kiểm đánh giá đủ điều kiện.

4 Không được hàn ngáng vào xích cấp R4, R4S và R5 trừ khi được Đăng kiểm xét duyệt riêng.

5 Các chi tiết dùng cho xích giàn khoan phải được chế tạo bằng phương pháp đúc hoặc rèn. Trước khi chế tạo các nhà sản xuất phải nhận được sự chấp thuận của Đăng kiểm về quy trình chế tạo mà họ đưa ra.

6 Khi gia công ma ní kiểu Ken-tơ, bán kính lượn tại phần uốn phải đạt được ít nhất bằng 3% đường kính danh nghĩa.

7 Các mắt nối thường phải được thay thế cho các mắt xích bị hỏng ở một tiết xích giàn khoan mà không cần phải nhiệt luyện lại cả tiết xích hoặc dùng phương pháp nhiệt luyện không làm ảnh hưởng đến đặc tính của các mắt xích lân cận và nhiệt độ dùng trong lò luyện không được vượt quá 250°C. Tuy nhiên, có thể áp dụng phương pháp khác thay thế cho phương pháp nêu trên, nếu được Đăng kiểm chấp nhận.

Tiêu đề của 3.2.7 được sửa đổi như sau:

3.2.7 Nhiệt luyện và kích thước hạt

3.2.7-4 được sửa đổi như sau:

4 Kích thước hạt austenic của xích giàn khoan phải là 6 hoặc nhỏ hơn phù hợp với ASTM E112 hoặc một phụ lục kích thước hạt tương đương phù hợp với ISO 643, hoặc được Đăng kiểm cho là phù hợp. Việc đo kích thước hạt phải được lấy ra từ bề mặt, ở độ sâu 1/3 bán kính và ở vùng tâm của vật liệu được hàn, các kim loại gốc và các vùng bị ảnh hưởng nhiệt từ khoảng cách lấy mẫu lớn nhất tương ứng với đường kính danh nghĩa của xích giàn khoan được chỉ ra ở Bảng 7B/3.11.

3.2.9 được sửa đổi như sau:

3.2.9 Dung sai kích thước

1 Kích thước của xích giàn khoan phải được đo ở ít nhất là 5% của tổng số mắt xích sau khi đã tiến hành thử kéo giãn.

2 Dung sai cho phép của các mắt xích được quy định từ (1) đến (5) dưới đây:

(1) Dung sai âm tại đầu xích của mỗi loại mắt nối phải tuân theo các yêu cầu phù hợp với đường kính danh nghĩa được đưa ra ở Bảng 7B/3.9. Dung sai dương tại đầu của mỗi loại mắt nối có thể lên tới 5% đường kính danh nghĩa. Trong trường hợp mà đường kính nhỏ hơn 20 mm, dung sai dương tại đầu của mỗi mắt nối phải được đồng ý của Đăng kiểm và khách hàng tại thời điểm thẩm định.

(2) Diện tích mặt cắt ngang tại đầu phải được tính toán theo giá trị trung bình của đường kính với dung sai âm và dung sai dương, Việc đo đạc phải được lấy từ ít nhất 2 vị trí lệch nhau xấp xỉ 90 độ.

(3) Không cho phép dung sai âm của các phần khác với đầu xích và mối hàn giáp mép của mỗi cấp xích và dung sai dương được đến +5% trong trường hợp được Đăng kiểm xem xét phù hợp. Trong trường hợp đường kính nhỏ hơn 20 mm dung sai dương phải được sự đồng ý của Đăng kiểm và khách hàng tại thời điểm thẩm định.

(4) Không phụ thuộc vào những quy định ở (1) và (3) trên, dung sai đường kính ở các mối hàn giáp mép phải không được âm. Dung sai dương phải do Đăng kiểm quy định.

(5) Dung sai tại vị trí đặt ngáng phải do Đăng kiểm quy định.

(6) Dung sai các kích thước còn lại phải nằm trong giới hạn ±2,5%.

3 Phải tiến hành đo chiều dài của năm mắt xích thường trong điều kiện xích chịu ít nhất từ 5 - 10% tải trọng thử kéo giãn tối thiểu theo trình tự sau đây:

(1) Đầu tiên đo chiều dài của năm mắt xích;

(2) Đo tiếp một bộ năm mắt xích khác, trong đó ít nhất có hai mắt xích được lấy từ 5 mắt xích đã đo trước đó;

(3) Tiếp tục đo theo tuần tự như quy định ở (2) trên toàn bộ chiều dài của một tiết xích;

(4) Có thể không cần đo đối với các mắt xích ở hai đầu của tiết xích.

4 Dung sai chế tạo đối với năm mắt xích được đo theo trình tự ở -3 trên, phải thỏa mãn các quy định ở Bảng 7B/3.10. Bất kỳ sự sai khác nào của các dung sai mắt xích phải được sự đồng ý của Đăng kiểm và khách hàng.

5 Nếu sai số chiều dài của năm mắt xích này nhỏ hơn giá trị cho phép, thì xích có thể được thử kéo với tải trọng thử không được vượt quá tải trọng được duyệt.

6 Khi mắt xích bị hư hỏng hoặc không đạt yêu cầu về dung sai quy định ở -1 trên, phải thay thế các mắt xích hỏng bằng mắt nối thường vào đúng vị trí của chúng và tiến hành thử kéo lại với tải trọng thử kéo bằng tải trọng thử quy định sau khi thử phải đo lại kích thước của mắt nối vừa thay thế.

7 Ít nhất phải có một chi tiết trong số không quá 25 chi tiết (có cùng kiểu, cùng kích thước và cùng độ bền danh nghĩa) phải được kiểm tra kích thước sau khi đã thử kéo giãn. Dung sai chế tạo phải đạt yêu cầu ở (1) và (2) dưới đây. Các dung sai này không áp dụng cho bề mặt gia công cơ khí.

(1) Dung sai đường kính các chi tiết của xích cho phép đến +5% đường kính danh nghĩa. Không được có dung sai âm;

(2) Tất cả các kích thước còn lại phải nằm trong giới hạn ±2,5%.

8 Nhà sản xuất các chi tiết của xích phải cung cấp một bản kê nêu rõ sự tuân thủ đúng theo các yêu cầu của khách hàng.

9 Nếu đường kính, chiều dài và độ lệch tâm ngáng của mắt xích không tuân theo các kích thước quy định thì các kích thước đó phải được so sánh cả hai mặt với trên 40 mắt xích. Nếu trên hai mắt xích mẫu có một trong các kích thước đã nói không đạt yêu cầu về dung sai thì tất cả các mắt xích phải được kiểm tra lại theo mục -6.

Bảng 7B/3.9 được sửa đổi như sau:

Bảng 7B/3.9 Dung sai âm của đường kính

Đường kính danh nghĩa (mm)

Dung sai âm

(mm)

≤ 40

40 < d ≤ 84

84 < d ≤ 122

122 < d ≤ 152

152 < d ≤ 184

184 < d ≤ 222

1

2

3

4

6

7,5

3.2.11 Thử kéo đứt

3.2.11-1 được sửa đổi như sau:

1 Thử kéo đứt xích giàn khoan phải được tiến hành sau khi đã kết thúc nhiệt luyện theo các bước dưới đây:

(1) Một mẫu thử kéo đứt phải gồm ít nhất ba mắt xích được lấy hoặc từ xích giàn khoan hoặc từ xích được chế tạo trong cùng một lúc có cùng một quy trình như chế tạo xích giàn khoan;

(2) Số lượng mẫu thử kéo đứt phải được xác định theo chiều dài của đường xích. Số mẫu thử kéo đứt phải được lấy theo quy định ở Bảng 7B/3.11, phụ thuộc vào đường kính danh nghĩa của xích mà mỗi mẻ đúc đại diện;

(3) Mỗi mẫu thử phải có khả năng chịu được tải trọng thử kéo đứt quy định ở Bảng 7B/3.10 trong thời gian 30 giây mà không bị đứt;

(4) Nếu thử kéo đứt không đạt, phải tiến hành thử tỉ mỉ để xác định nguyên nhân dẫn đến kết quả đó. Khi cần thiết Đăng kiểm có thể yêu cầu việc thử để xác định nguyên nhân không đạt.

(5) Khi thử kéo đứt không đạt, phải tiến hành thử tiếp thêm hai mẫu thử khác được lấy trong tiết xích vừa lấy mẫu thử. Nếu kết quả thử lại của hai mẫu đạt yêu cầu thì tiết xích này có thể được chấp nhận, với điều kiện đã xem xét đến nguyên nhân ở (4);

(6) Nếu một trong hai hoặc cả hai mẫu thử lại đều không đạt yêu cầu, phải tiến hành xác định nguyên nhân như đưa ra ở (4) và (5) và tiết xích này phải bị loại bỏ. Nếu phát hiện trong tiết xích có các mắt xích bị hỏng thì phải thay các mắt bị hỏng này bằng mắt nối thường vào đúng vị trí thay thế, sau đó tiến hành thử kéo đứt lại. Nếu kết quả thử lại đạt yêu cầu, có thể chấp nhận tiết xích này;

(7) Với các xích có đường kính trên 100, phải đưa ra đề xuất phương pháp thử kéo đứt thay thế việc thử kéo đứt ở trên cho một mắt xích. Phương pháp thay thế đó phải được Đăng kiểm chấp nhận. Mỗi quá trình nhiệt luyện phải đưa ra trình duyệt, tần suất việc thử phải phù hợp với Bảng 7B/3.11, và nó phải được chứng minh thỏa mãn việc thử thay thế với một phạm vi tải trọng tương đương cho ba mắt xích.

3.2.11-2 được sửa đổi như sau:

2 Thử kéo đứt đối với các chi tiết và mắt nối thường của xích giàn khoan phải được tiến hành khi đã kết thúc nhiệt luyện theo trình tự dưới đây. Một lô được xác định là các chi tiết xích được sản xuất từ cùng một mẻ và được nhiệt luyện đồng thời trong cùng một lò.

(1) Đối với các chi tiết của xích giàn khoan, phải được thực hiện thử kéo đứt ít nhất theo hai mức độ quy định dưới đây. Tuy nhiên, đối với mắt nối thường và các chi tiết được chế tạo đơn chiếc, các chi tiết được nhiệt luyện đơn chiếc hoặc các chi tiết chế tạo với số lượng ít, mức độ yêu cầu thử kéo đứt, trong từng trường hợp cụ thể phải được Đăng kiểm xem xét và quyết định.

(a) Một chi tiết thử phải được lấy từ cùng một lô đúc có số lượng chi tiết cùng loại cùng kích cỡ không quá 25, và được nhiệt luyện trong cùng lò luyện;

(b) Một chi tiết phải được lấy từ cùng một lô đúc.

(2) Tùy thuộc vào loại xích và kích cỡ của xích, mẫu thử của các chi tiết xích giàn khoan và mắt nối thường phải có khả năng chịu được tải trọng thử kéo đứt quy định trong khoảng 30 giây mà không được đứt.

(3) Khi thử kéo đứt không đạt yêu cầu thì phải lấy hai mẫu thử khác ở cùng một lô vừa lấy mẫu thử để thử lại theo quy định ở (1). Khi thử lại vẫn không đạt yêu cầu thì phải hủy bỏ toàn bộ cuộc thử này.

(4) Chi tiết của xích và mắt nối thường đã qua thử kéo đứt nói chung không được phép đưa vào sử dụng tiếp. Tuy nhiên, nếu chi tiết được tăng kích thước hoặc sử dụng vật liệu có độ bền cao hơn thì chúng có thể được phép đưa vào sử dụng, tùy theo sự chỉ dẫn của Đăng kiểm.

(5) Trong trường hợp việc thử kéo đứt không thỏa mãn, toàn bộ lô sản phẩm phải loại bỏ, trừ khi chỉ ra được nguyên nhân không thành công của việc thử và chứng minh thỏa đáng cho Đăng kiểm việc thử kéo đứt cho các sản phẩm còn lại là thỏa mãn.

3.2.12 được sửa đổi như sau:

3.2.12 Thử kéo giãn

1 Phải tiến hành thử kéo giãn toàn bộ các tiết xích giàn khoan sau khi đã kết thúc nhiệt luyện, theo trình tự sau đây:

(1) Xích giàn khoan phải chịu được tải trọng thử kéo giãn quy định ở Bảng 7B/3.10 mà không bị nứt, đứt hoặc có khuyết tật nào khác. Tải trọng thử kéo giãn không được vượt quá 110% tải trọng thử kéo giãn nhỏ nhất được chỉ ra ở Bảng 7B/3.10.

(2) Không phụ thuộc vào những quy định ở (1) trên, khi sử dụng phương pháp kéo căng đàn hồi để đặt ngáng, tải trọng thử kéo giãn không được lớn hơn tải trọng thử quy định trong quy trình chế tạo xích.

(3) Nếu trong quá trình thử kéo giãn, một mắt xích bị hỏng, phải tiến hành kiểm tra hồ sơ chế tạo thật tỉ mỉ để xác định nguyên nhân hư hỏng. Khi cần thiết Đăng kiểm có thể yêu cầu việc thử để xác định nguyên nhân không đạt. Nếu tìm ra nguyên nhân hư hỏng, nhưng không tìm thấy có hư hỏng ở các tiết xích phải tiến hành thử lại phù hợp với a đến c sau đây và khi việc thử này đạt kết quả thỏa mãn, nó sẽ quyết định đoạn xích nào được xem xét chấp nhận dựa trên kết quả đó.

(a) Một mẫu thử kéo đứt phải được lấy ra từ mỗi phía của một mắt xích hỏng phù hợp với 3.2.11-1(1) và đưa ra thử kéo đứt.

(b) Các mắt xích hỏng phải được cắt ra, một mắt nối thường được thay thế và tiến hành thử kéo giãn lại.

(c) Bất kể (a) và (b) ở trên, trong trường hợp nhiều mắt xích có cùng đường kính và cùng cấp được sản xuất cùng một thời điểm được thử đồng thời, xích có một mắt bị hỏng có thể được xem như là một tiết xích hoặc đầu của tiết xích thay thế. Trong trường hợp như thế, khi được Đăng kiểm cho là cần thiết, các mẫu thử kéo đứt bao gồm mắt xích nối với mắt xích bị hỏng phải được lấy ra theo yêu cầu ở 3.2.11-1(1) và tiến hành thử kéo đứt.

(4) Trong trường hợp thử kéo giãn, có hai mắt xích trở lên trong cùng một tiết xích bị hỏng, thì phải loại bỏ phần tiết xích này phải tiến hành kiểm tra hư hỏng tỉ mỉ từ hồ sơ chế tạo để xác định nguyên nhân có thể gây ra hư hỏng. Khi được Đăng kiểm cho là cần thiết, việc thử để xác định nguyên nhân hư hỏng có thể được yêu cầu. Trong trường hợp khi mà nguyên nhân hư hỏng được xác định và các nhân tố hoặc các điều kiện có hiện diện trong các tiết xích khác thì coi đó như là nguyên nhân hư hỏng chưa được xác định trong việc kiểm tra. Việc thử lại phải được tiến hành theo yêu cầu từ (a) đến (c) dưới đây, nếu đạt yêu cầu, sẽ quyết định tiết xích nào của xích giàn khoan nào có thể được xem xét chấp nhận dựa trên kết quả kiểm tra.

(a) Một mẫu vào thử kéo đứt phải được lấy ở mỗi phía của mắt xích bị hỏng theo quy định ở 3.2.11-1(1) và tiến hành thử kéo đứt.

(b) Các phần xích bị hỏng có thể được cắt ra và thay bằng các mắt nối thường, sau đó phải được tiến hành thử kéo giãn lại.

(c) Bất kể (a) và (b) ở trên, trong trường hợp nhiều mắt xích có cùng đường kính và cùng cấp được sản xuất cùng một thời điểm được thử đồng thời, xích có một mắt bị hỏng có thể được xem như là một tiết xích hoặc đầu của tiết xích thay thế. Trong trường hợp như thế, khi được Đăng kiểm cho là cần thiết, các mẫu thử kéo đứt bao gồm mắt xích nối với mắt xích bị hỏng phải được lấy ra theo yêu cầu ở 3.2.11-1(1) và tiến hành thử kéo đứt.

(5) Nếu việc kiểm tra theo (3) và (4) ở trên phát hiện sự xuất hiện các khuyết tật ở mối hàn giáp mép hoặc mối hàn giáp mép kém bền, phải tiến hành kiểm tra không phá hủy các mắt xích khác để xác định sự ảnh hưởng nếu có. Một cuộc đánh giá tổng thể máy hàn mối hàn giáp mép phải được tiến hành cùng với việc đánh giá điều kiện hai đầu thép hàn trước khi hàn.

2 Tất cả các loại chi tiết và mắt nối thường phải được thử kéo giãn theo tải trọng quy định:

(1) Chúng phải được thử với tải trọng thử kéo giãn được chỉ ra ở Bảng 7B/3.10, ngoài ra chúng phải phù hợp với cấp và đường kính của xích nối mà không bị nứt, đứt hoặc có khuyết tật nào khác. Việc thử này có thể tiến hành đồng thời với thử kéo giãn xích hoặc thử cùng với xích giàn khoan bất kì có cùng đường kính mà chúng được nối.

(2) Trong trường hợp việc thử kéo giãn không thỏa mãn, toàn bộ lô sản phẩm phải loại bỏ, trừ khi chỉ ra được nguyên nhân không thành công của việc thử và chứng minh thỏa đáng cho Đăng kiểm việc thử kéo đứt cho các sản phẩm còn lại là thỏa mãn.

Bảng 7A/3.11 được sửa đổi như sau:

Bảng 7B/3.11 Số lượng mẫu thử kéo đứt

Đường kính danh nghĩa của xích giàn khoan d (mm)

Chiều dài lớn nhất để lấy một mẫu thử (m)

Đường kính danh nghĩa của xích giàn khoan d (mm)

Chiều dài lớn nhất để lấy một mẫu thử (m)

d £ 48

91

137 < d £ 149

274

48 < d £ 60

110

149 < d £ 162

297

60 < d £ 73

131

162 < d £ 175

322

73 < d £ 85

152

175 < d £ 186

364

85 < d £ 98

175

186 < d £ 198

370

98 < d £ 111

198

198 < d £ 210

395

111 < d £ 124

222

210 < d £ 222

420

124 < d £ 137

250





3.2.13 được sửa đổi như sau:

3.2.13 Thử cơ tính

1 Phải tiến hành thử cơ tính đối với xích giàn khoan, sau khi đã kết thúc nhiệt luyện theo trình tự dưới đây:

(1) Một mẫu thử kéo và ba bộ mẫu thử độ dai va đập (gồm chín mẫu) phải được lấy từ đoạn xích lấy mẫu lớn nhất theo đường kính danh nghĩa của xích quy định ở Bảng 7B/3.11. Vị trí lấy mẫu thử ở các phần mắt xích ghi trên Hình 7B/3.3 được quy định như sau:

(a) Mẫu thử kéo phải được lấy ở phần đối diện với mối hàn nóng chảy;

(b) Một bộ mẫu thử va đập (gồm ba mẫu) được lấy ngang qua mối hàn có rãnh khía ở giữa, một bộ mẫu được lấy theo chiều ngang ở phía không hàn và một bộ được lấy từ vùng uốn của xích.

(2) Quy trình thử và dạng mẫu thử phải phù hợp với yêu cầu quy định ở Chương 2 Phần 7A;

(3) Tính chất cơ học của xích phải thỏa mãn quy định ở Bảng 7B/3.12.

(4) Nếu kết quả thử cơ tính không đạt yêu cầu thì có thể tiến hành thử lại bằng chọn thêm hai mẫu thử khác được lấy trong cùng tiết xích đã lấy mẫu thử. Nếu cả hai mẫu thử này đạt yêu cầu được chỉ ra trong Bảng 7B/3.12 thì có thể chấp nhận tiết xích này.

(5) Khi kết quả thử độ dai va đập không đạt yêu cầu, có thể tiến hành thử lại ba bộ mẫu khác tiếp theo (mỗi bộ gồm ba mẫu) được lấy từ cùng một tiết xích thử. Kết quả thử lại này được cộng vào kết quả thử nhận được từ lần thử trước để tính giá trị trung bình mới. Nếu kết quả thử lại và kết quả trung bình mới tính của mẫu thử độ dai va đập đều thỏa mãn quy định ở Bảng 7B/3.12 thì có thể chấp nhận tiết xích giàn khoan này. Nếu kết quả thử lại không đạt yêu cầu, tiết xích thử của xích phải được cắt ra, một mắt nối thường được nối vào vị trí đấy và tiến hành thử kéo giãn lại.

(6) Việc thử độ cứng phải tiến hành theo trình tự sau đây:

(a) Một mẫu thử của mối hàn giám mép với kim loại gốc phải được lấy ra từ độ sâu bằng 1/3 bán kính, từ khoảng cách lớn nhất của mẫu thử tương ứng với đường kính danh nghĩa của xích được chỉ ra trong Bảng 7B/3.11.

(b) Kết quả thử độ cứng là một giá trị tham khảo. Tuy nhiên, độ cứng lớn nhất của kim loại gốc phải là 330 HBW với cấp xích R4S, và 340 HBW với cấp xích R5.

(c) Dựa trên kết quả thử độ cứng, phải xác minh lại quá trình xử lý nhiệt đã ổn định trong quá trình sản xuất xích

2 Thử cơ tính đối với các chi tiết của xích giàn khoan và mắt nối thường được tiến hành sau khi kết thúc nhiệt luyện và thử kéo giãn phải theo trình tự dưới đây:

(1) Một mẫu thử kéo và một bộ mẫu thử độ dai va đập (gồm ba mẫu) đối với chi tiết của xích giàn khoan và mắt nối thường lấy theo quy định ở 3.2.11-2(1) và vị trí lấy theo hình 7B/3.4 để thử cơ tính, phải thỏa mãn những quy định ở Bảng 7B/3.11. Vị trí thử cơ tính của các chi tiết khác có hình dạng phức tạp phải được Đăng kiểm đồng ý.

(a) Mẫu thử cơ tính của ma ní đúc và ma ní kiểu Ken tơ đúc phải được lấy từ đoạn thân thẳng hay ở thân cong các chi tiết.

(b) Mẫu thử cơ tính của ma ní rèn và ma ní kiểu Ken rèn tơ phải được lấy từ thân cong của ma ní. Trong các trường hợp, khi đường kính ma ní nhỏ hoặc hình dáng không cho phép lấy mẫu thử từ thân cong thì có thể lấy được từ phần thân thẳng.

(c) Mẫu thử cơ tính cho chốt ma ní được lấy phù hợp với Hình 7B/3.4 từ đoạn giữa của chốt ma ní cần thử mà có đường kính giống hệt với các chốt sau khi xuất xưởng. Đối với các chốt có tiết diện ô van, thì đường kính của mẫu phải đại diện cho chiều dài cạnh ngắn của ô van. Mẫu thử cơ tính có thể được lấy từ phần kéo dài của chốt mà có cùng đường kính với các chốt đã hoàn thiện, phần kéo dài đó bao gồm một đoạn dùng để thử và một đoạn coi như vùng đệm để xử lý nhiệt khi kéo dài, đoạn đó phải có các thông số tương đương với đoạn giữa như đã nói. Chiều dài của đoạn đệm phải ít nhất bằng một lần đường kính của chốt, đoạn này sẽ được cắt bỏ sau khi kết thúc quá trình xử lý nhiệt. Đoạn thử này cũng sẽ được cắt khỏi chốt. Đoạn đệm và đoạn thử phải được lấy từ cùng một đầu của chốt như trong Hình 7B/3.5.

(2) Cơ tính phải tuân theo yêu cầu chỉ ra ở Bảng 7B/3.12

(3) Khi kết quả các mẫu thử quy định ở (1) trên không đạt yêu cầu, có thể tiến hành thử thêm hai mẫu thử kéo và hai bộ mẫu thử độ dai va đập khác. Các mẫu này được lấy trong cùng một lô với các mẫu quy định ở (1) trên. Kết quả thử lại của các mẫu thử này được cộng vào kết quả đã nhận được trong lần thử trước để tính giá trị trung bình. Nếu kết quả thử lại của một mẫu thử kéo và giá trị năng lượng hấp thụ trung bình vừa tính của các mẫu thử đều không đạt yêu cầu quy định ở Bảng 7B/3.11 thì lô thử đại diện này phải bị loại bỏ.

(4) Với các phụ kiện sản xuất đơn chiếc hoặc sản xuất theo lô nhỏ (nhỏ hơn 5), việc thử thay thế có thể được chấp nhận nếu chúng thỏa mãn yêu cầu Đăng kiểm.

(5) Trong trường hợp kết quả thử cơ tính không đạt, toàn bộ lô sản phẩm phải loại bỏ, trừ khi chỉ ra được nguyên nhân của việc không đạt và chứng minh các yếu tố gây nên việc không đạt không xuất hiện ở bất cứ sản phẩm nào còn lại.

(6) Việc thử độ cứng phải tiến hành theo trình tự sau đây:

(a) Một mẫu thử phải được lấy ra từ độ sâu bằng 1/3 bán kính từ bề mặt và theo mức độ được chỉ ra ở 3.2.11-2(1).

(b) Kết quả thử độ cứng là một giá trị tham khảo. Tuy nhiên, độ cứng lớn nhất của kim loại gốc phải là 330 HBW với cấp xích R4S, và 340 HBW với cấp xích R5.

(c) Dựa trên kết quả thử độ cứng, phải xác minh lại quá trình xử lý nhiệt đã ổn định trong quá trình sản xuất xích.

3.2.14 được sửa đổi như sau:

3.2.14 Kiểm tra không phá hủy

1 Xích giàn khoan và các chi tiết của xích giàn khoan khi đưa vào sử dụng phải không được có khuyết tật như: các lỗ khí, vết nứt, vết khía, vết cắt, vẩy xỉ và hàn không ngấu.

2 Sau khi đã kết thúc cuộc thử kéo giãn, tất cả xích giàn khoan phải được kiểm tra không phá hủy theo quy định ở (1) và (2) dưới đây, trước khi kiểm tra, bề mặt xích phải được xử lý phù hợp bằng việc phun hạt mài làm sạch bề mặt phù hợp với tiêu chuẩn kiểm tra không phá hủy có thể áp dụng.

(1) Kiểm tra bằng mắt thường

Tất cả bề mặt của tất cả các mắt xích phải được kiểm tra bằng mắt thường. Phải bố trí các mắt xích sao cho thuận lợi với việc tiếp cận các bề mặt.

(2) Kiểm tra từ tính

(a) Khu vực mối hàn giáp mép, kể cả các khu vực nối ghép bằng khuôn kẹp, của mắt xích phải được kiểm tra từ tính phù hợp với các tiêu chuẩn được Đăng kiểm chấp nhận. Phải sử dụng một phương pháp kỹ thuật từ hóa huỳnh quang và các mắt xích phải không có các khuyết tật vượt quá các giá trị dưới đây. Tuy nhiên, Đăng kiểm chấp nhận một phương pháp kỹ thuật từ hóa không huỳnh quang, trong trường hợp đặc biệt khi mà các quy trình thử tiêu chuẩn là bất khả thi.

i) Khuyết tật tuyến tính theo chiều ngang của mắt xích: 1,6 mm

ii) Khuyết tật tuyến tính theo chiều dọc của mắt xích: 3,2 mm

iii) Khuyết tật không tuyến tính: 4,8 mm

(b) Phải tiến hành kiểm tra từ tính cho 10% các mắt xích trên các bề mặt có thể tiếp cận được.

(c) Nếu ngáng được liên kết với mắt xích bằng phương pháp hàn, ít nhất phải có 10% mối hàn ngáng trong một tiết xích giàn khoan được kiểm tra bằng một cuộc kiểm tra từ tính hoặc kiểm tra thẩm thấu màu phù hợp với các tiêu chuẩn được Đăng kiểm chấp nhận. Nếu phát hiện thấy bất kỳ khuyết tật nguy hại nào như là nứt hoặc không ngấu thì phải kiểm tra lại toàn bộ các mối hàn của ngáng này.

(3) Kiểm tra siêu âm

Tất cả các mối hàn giáp mép nóng chảy phải được kiểm tra độ ngấu bằng phương pháp kiểm tra siêu âm phù hợp với các tiêu chuẩn được Đăng kiểm chấp nhận.

3 Các chi tiết của xích giàn khoan và các mắt nối thường phải được kiểm tra không phá hủy theo quy định từ (1) đến (3) dưới đây sau khi thử kéo giãn. Trước khi kiểm tra, các chi tiết của xích và các mắt nối thường phải có bề mặt được xử lý phù hợp theo các tiêu chuẩn kiểm tra không phá hủy có thể áp dụng được. Tất cả các bề mặt không được gia công phải được phun hạt mài làm sạch bề mặt. Trong trường hợp kết quả thử nói trên không đạt, toàn bộ lô sản phẩm phải loại bỏ, trừ khi chỉ ra được nguyên nhân của việc không đạt và chứng minh các yếu tố gây nên việc không đạt không xuất hiện ở bất cứ sản phẩm nào còn lại.

(1) Kiểm tra mắt thường

Tất cả bề mặt của tất cả các chi tiết mắt xích và mắt nối thường phải được kiểm tra bằng mắt thường. Phải bố trí các mắt xích sao cho thuận lợi với việc tiếp cận các bề mặt. Các bề mặt được gia công và các bề mặt ứng suất cao phải được quan tâm đặc biệt.

(2) Kiểm tra từ tính hoặc thẩm thấu màu

Việc kiểm tra từ tính và thẩm thấu màu cho các chi tiết của xích giàn khoan và mắt nối thường phải áp dụng theo các tiêu chuẩn được Đăng kiểm chấp nhận. Trong trường hợp khi áp dụng việc kiểm tra từ tính, Phải sử dụng một phương pháp kỹ thuật từ hóa huỳnh quang và các mắt xích phải không có các khuyết tật vượt quá các giá trị dưới đây.

i) Khuyết tật tuyến tính theo chiều ngang của chi tiết: 1,6 mm;

ii) Khuyết tật tuyến tính theo chiều dọc của chi tiết: 3,2 mm;

iii) Khuyết tật không tuyến tính: 4,8 mm.

4 Quy trình kiểm tra không phá hủy cùng với tiêu chuẩn loại bỏ/chấp nhận phải trình Đăng kiểm duyệt.

5 Người thực thi công việc kiểm tra không phá hủy phải có trình độ thỏa đáng cho công việc kiểm tra này.

3.2.15 Sửa chữa khuyết tật

3.2.15-3 được bổ sung như sau:

3 Với xích, các chi tiết của xích và các mắt nối thường, việc sửa chữa bằng phương pháp hàn là không cho phép.

3.2.16 được sửa đổi như sau:

3.2.16 Đóng dấu

1 Khi xích và các chi tiết của xích giàn khoan đã qua thử và kiểm tra đạt yêu cầu theo quy định ở 3.2 thì sẽ được Đăng kiểm đóng dấu theo quy định dưới đây:

(1) Vị trí đóng dấu

(a) Trên ngáng về phía hai đầu của một tiết xích giàn khoan;

(b) Trên ngáng về phía hai đầu của một đường xích giàn khoan dài không quá 100 m;

(c) Trên mắt nối thường (xích có ngáng phải được đóng dấu ở ngáng, xích không ngáng đóng ở phía ngoài của phần thân thẳng không có mối hàn giáp mép nóng chảy);

(d) Trên ngáng các mắt xích thường liền với mắt nối thường hoặc ma ní nối;

(e) Trên các chi tiết của xích giàn khoan.

(2) Cách đóng dấu

(a) Đóng dấu của Đăng kiểm;

(b) Cấp xích và các chi tiết của xích giàn khoan (Thí dụ: VR-R3, VR-3S, VR-R4, VR-R4S và VR-R5);

(c) Đường kính danh nghĩa của xích và các chi tiết của xích giàn khoan;

(d) Số của nhà chế tạo (một ký tự viết tắt hoặc tương đương phải được chỉ ra trong giấy chứng nhận).

2 Thêm vào -1 ở trên, việc đóng dấu phải được thực hiện sao cho có thể xác định được mẻ đúc từng mắt xích trong xích giàn khoan. Tuy nhiên, việc đóng dấu như vậy chỉ cần thực hiện với mắt nối thường đầu tiên và cuối cùng của từng mẻ khi các mắt xích từ cùng một mẻ nối với nhau liên tục.

3.2.19 được sửa đổi như sau:

3.1.19 Chứng nhận thử

1 Giấy chứng nhận đối với xích giàn khoan đã thỏa mãn việc thử và kiểm tra phải bao gồm đầy đủ các nội dung dưới đây, tất cả các tài liệu, phụ lục và thông báo liên quan đều phải tham chiếu số chứng chỉ gốc.

(1) Tên nhà chế tạo;

(2) Cấp;

(3) Thành phần hóa học (bao gồm tổng lượng nhôm);

(4) Đường kính danh nghĩa và khối lượng;

(5) Tải trọng thử kéo đứt và thử kéo giãn;

(6) Kiểu xử lý nhiệt;

(7) Dấu được áp dụng cho xích và vị trí đóng dấu;

(8) Chiều dài;

(9) Cơ tính, nếu có thể áp dụng;

(10) Kết quả thử không phá hủy;

(11) Số và vị trí của bất kỳ mắt nối thường nào (một ký tự viết tắt hoặc tương tự phải được chỉ ra trên giấy chứng nhận).

2 Giấy chứng nhận đối với chi tiết xích giàn khoan đã thỏa mãn việc thử và kiểm tra phải bao gồm đầy đủ các nội dung dưới đây, tất cả các tài liệu, phụ lục và thông báo liên quan đều phải tham chiếu số chứng chỉ gốc.

(1) Tên nhà chế tạo;

(2) Cấp;

(3) Chỉ số nhiệt

(4) Thành phần hóa học (bao gồm tổng lượng nhôm);

(5) Đường kính danh nghĩa và khối lượng;

(6) Tải trọng thử kéo đứt và thử kéo giãn;

(7) Kiểu xử lý nhiệt;

(8) Dấu được áp dụng cho xích;

(9) Cơ tính, nếu có thể áp dụng.

(10) Kết quả thử không phá hủy.



Phần 8D được sửa đổi như sau:

Phần 8D TÀU CHỞ XÔ KHÍ HÓA LỎNG

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 Phạm vi áp dụng

1 Các yêu cầu trong Phần này áp dụng cho tàu chở xô khí hóa lỏng được đăng ký và mang cấp của Đăng kiểm (từ sau đây trong Phần này gọi tắt là “Tàu”). Thuật ngữ "Khí hóa lỏng" chỉ khí có áp suất hơi tuyệt đối vượt quá 0,28 MPa ở nhiệt độ 37,8°C và các sản phẩm dễ cháy tương tự khác được nêu trong Bảng 8D/19.1.

2 Đối với tàu có vùng hoạt động hạn chế và tàu không tự hành, các yêu cầu của Phần này có thể được thay đổi thích hợp.

3 Đối với thân tàu, máy móc, thiết bị quy định trong Phần này thì các yêu cầu trong Phần này phải được ưu tiên áp dụng so với các yêu cầu ở các Phần khác.

4 Nếu tàu dùng để chở hỗn hợp các sản phẩm được nêu trong Phần này và các sản phẩm được nêu trong Phần 8E hoặc tương đương thì tàu phải thỏa mãn các yêu cầu của cả hai Phần tùy theo loại sản phẩm chuyên chở, trừ các trường hợp nêu ở (1) và (2) sau đây:

(1) Nếu các yêu cầu của Phần này được ưu tiên khi tàu được thiết kế và đóng để chuyên chở các hàng nêu ở (a) và (b) dưới đây:

(a) Các hàng được liệt kê riêng trong Bảng 8D/19.1 của Phần này;

(b) Một hoặc nhiều sản phẩm được liệt kê trong cả ở Phần này và Phần 8E (các sản phẩm được đánh dấu sao (*) trong cột “a”, Bảng 8D/19.1).

(2) Nếu các yêu cầu của Phần 8E được áp dụng khi tàu dùng riêng để chở một hoặc nhiều sản phẩm nêu ở (1)(b) ở trên đây.

5 Khi tàu được dự định hoạt động trong một thời gian tại một vùng cố định ở chế độ xả khí và tái hóa khí hoặc cách thức tiếp nhận khí, chế biến, hóa lỏng và chứa khí, cần thiết phải bảo đảm tàu thỏa mãn các yêu cầu bổ sung được đưa ra bởi chính quyền và chính quyền cảng theo quy định 1.1.10 của IGC Code.

6 Các tàu chở xô khí hóa lỏng được đóng trước ngày 01 tháng 7 năm 2016 vẫn tuân thủ theo các quy định tại thời điểm đó.

1.1.2 Thay thế tương đương

Kết cấu, trang thiết bị v.v..., không áp dụng các quy định của Phần này nhưng được xem là tương đương với yêu cầu ở Phần này theo quy định 1.3 của IGC Code sẽ được Đăng kiểm xem xét chấp nhận.

1.1.3 Các luật Quốc gia

Đăng kiểm có thể đưa ra các quy định đặc biệt phù hợp với các chỉ dẫn của các chính phủ mà tàu treo cờ hoặc chính phủ của Quốc gia có chủ quyền mà tàu hoạt động.

1.1.4 Đánh giá rủi ro

Trường hợp đánh giá rủi ro hoặc nghiên cứu về mục đích tương tự được sử dụng trong phần này, kết quả bao gồm, nhưng không giới hạn, bằng chứng về tính hiệu quả sau:

(1) Mô tả các phương pháp và tiêu chuẩn áp dụng;

(2) Các biến thiên chính trong việc giải thích các tình huống hoặc nguồn gốc các sai sót trong nghiên cứu;

(3) Xác nhận của quá trình đánh giá rủi ro phù hợp bởi một bên thứ ba độc lập;

(4) Hệ thống chất lượng đánh giá rủi ro theo đó được phát triển;

(5) Nguồn gốc, phù hợp và hợp lệ của dữ liệu được sử dụng trong việc đánh giá;

(6) Các kiến thức cơ bản của người có liên quan trong việc giám định;

(7) Hệ thống phân phối các kết quả cho các bên có liên quan; và

(8) Xác nhận kết quả phù hợp bởi một bên thứ ba độc lập.

1.1.5 Các định nghĩa

Nếu không có quy định nào khác, trong Phần này áp dụng các định nghĩa sau:

(1) “Buồng sinh hoạt” là những không gian dùng vào mục đích công cộng, hành lang, khu vệ sinh, cabin, văn phòng, buồng y tế, phòng chiếu phim, các phòng vui chơi và giải trí, phòng cắt tóc, các phòng để thức ăn không có dụng cụ nấu nướng và các không gian tương tự.

(2) “Kết cấu cấp A” là kết cấu được quy định tương ứng theo mục 3.2.2 Chương 3 Phần 5 của Quy chuẩn này.

(3) “Chính quyền hành chính” là chính phủ của Quốc gia mà tàu mang cờ. Đối với chính quyền hành chính (cảng), xem định nghĩa Chính quyền cảng.

(4) “Nhiệt độ sôi” là nhiệt độ mà tại đó sản phẩm có áp suất hơi bằng áp suất khí quyển.

(5) “Chiều rộng (Bf)” là chiều rộng lớn nhất của tàu, đo ở sườn giữa, đối với tàu có vỏ là kim loại được đo phía trong, và đo ở phía ngoài đối với vỏ là vật liệu khác. Chiều rộng (Bf) được tính bằng mét (m).

(6) “Khu vực hàng” là khu vực có hệ thống chứa hàng, bơm hàng và buồng máy nén hàng của tàu kể cả các phần boong trên toàn bộ chiều dài và chiều rộng của khu vực nêu này. Nếu có các khoang cách ly, các khoang dằn hoặc khoang trống ở phía sau của khoang hàng tận cùng phía lái hoặc ở phía trước của khoang hàng tận cùng phía mũi thì các khoang này không thuộc khu vực hàng.

(7) “Hệ thống chứa hàng” là hệ thống dùng để chứa hàng bao gồm: Một vách chắn sơ cấp và thứ cấp, nếu có, được bọc cách nhiệt, các khoang bên trong và kết cấu kề cận, nếu cần để đỡ các bộ phận này. Nếu vách chắn thứ cấp là một phần của kết cấu thân tàu thì vách này có thể là vách biên của khoang chứa.

(8) “Buồng điều khiển hàng” là buồng dùng để điều khiển hàng.

(9) “Buồng máy làm hàng” là không gian đặt máy nén hoặc bơm hàng, bộ phận xử lý hàng, bao gồm cả những thiết bị cung cấp nhiên liệu cho buồng máy.

(10) “Bơm hàng” là bơm sử dụng cho việc vận chuyển hàng lỏng bao gồm các máy bơm chính, máy bơm tăng áp, máy bơm phun, v.v…

(11) “Hàng” là các sản phẩm liệt kê trong Bảng 8D/19.1 được chở xô bằng các tàu theo các yêu cầu của Phần này.

(12) “Khoang phục vụ hàng” là khoang nằm trong khu vực hàng dùng làm các xưởng, các buồng chứa và kho chứa có diện tích lớn hơn 2 m2.

(13) “Két hàng” là két kín chứa chất lỏng được thiết kế thành thùng chứa hàng sơ cấp và nó bao gồm tất cả các hệ thống thùng chứa được dù có hoặc không được bọc cách nhiệt hoặc/và có vách chắn thứ cấp.

(14) “Chu trình lấy mẫu kín” là hệ thống lấy mẫu hàng để giảm thiểu sự thoát hơi hàng vào khí quyển bằng cách trả lại sản phẩm vào két hàng trong quá trình vận chuyển lấy mẫu.

(15) “Khoang cách ly” là khoang nằm giữa hai vách ngăn hoặc boong thép kề cận. Khoang này có thể là khoang trống hoặc khoang dằn.

(16) “Trạm điều khiển” là các buồng mà trong đó có đặt tập trung các thiết bị vô tuyến, thiết bị hành hải chính hoặc nguồn điện sự cố của tàu, hoặc đặt tập trung thiết bị ghi hoặc kiểm soát cháy. Trạm này không bao gồm buồng đặt thiết bị điều khiển chữa cháy đặc biệt, thực tế thiết bị điều khiển chữa cháy có thể được đặt trong khu vực hàng.

(17) “Sản phẩm dễ cháy” là các sản phẩm ký hiệu bằng chữ “F” trong cột “f” ở Bảng 8D/19.1.

(18) “Giới hạn cháy” là điều kiện xác định trạng thái của hỗn hợp nhiên liệu -chất ô xy hóa khi mà một nguồn phát lửa trần đủ mạnh chỉ có khả năng gây cháy trong một thiết bị thử nghiệm.

(19) “FSS Code” là Bộ luật các hệ thống an toàn chống cháy có nghĩa là Bộ luật quốc tế về hệ thống an toàn chống cháy được Ủy ban An toàn hàng hải của Tổ chức sửa đổi thông qua Nghị quyết MSC.98(73).

(20) “Tàu chở khí” là tàu hàng được đóng hoặc hoán cải và sử dụng để chở xô khí hoặc các sản phẩm hóa lỏng khác có đặc tính dễ cháy như nêu ở Bảng 8D/19.1.

(21) “Bộ phận đốt khí (GCU)” là một phương tiện để xử lý hơi hóa dư thừa bằng cách oxy hóa nhiệt.

(22) “Thiết bị tiêu thụ khí đốt” là bất kỳ thiết bị nào trên tàu sử dụng hơi hàng làm nhiên liệu.

(23) “Vùng nguy hiểm” là vùng có sự xuất hiện của khí gây nổ hoặc nghi ngờ có khí gây nổ ở mức cần yêu cầu đặc biệt về kết cấu, lắp đặt và sử dụng trang thiết bị điện. Khi có khí gây nổ xuất hiện, có thể xuất hiện các nguy hiểm sau: độc hại, ngạt khí, ăn mòn, phản ứng và nhiệt độ thấp. Những nguy hiểm này cũng cần được xem xét, bổ sung thêm đối với việc thông gió các khoang và bảo vệ thuyền viên. Ví dụ về các vùng nguy hiểm bao gồm, nhưng không giới hạn, những điều sau đây:

(a) Bên trong của các hệ thống chứa hàng và bất kỳ hệ thống đường ống điều áp hoặc các hệ thống thông gió khác cho két hàng, các ống dẫn và thiết bị chứa hàng;

(b) Khoang có vách chắn;

(c) Khoang hàng nơi mà hệ thống chứa hàng cần một vách chắn thứ cấp;

(d) Khoang hàng nơi mà hệ thống chứa hàng không cần một vách thứ cấp;

(e) Một không gian ngăn cách với khoang hàng bởi vách biên bằng thép chỉ kín khí nơi mà hệ thống chứa hàng cần một vách thứ cấp;

(f) Khu vực hệ thống máy làm hàng;

(g) Các khu vực trên boong hở, hoặc các không gian nửa kín trên boong hở, trong phạm vi 3 m của các nguồn có thể thoát khí, như van hàng, bích nối ống hàng, đường ống thông gió ra khu vực hệ thống máy làm hàng.v.v…;

(h) Các khu vực trên boong hở, hoặc các không gian nửa kín trên boong hở trong phạm vi 1,5 m của lối ra vào khu vực hệ thống máy làm hàng, đường ống thông gió vào khu vực hệ thống máy làm hàng;

(i) Các khu vực trên boong hở bao trùm cả khu vực hàng lấy xa ra 3m về phía trước và phía sau của khu vực hàng trên boong hở lên đến độ cao 2,4 m trên boong thời tiết;

(j) Một khu vực trong phạm vi 2,4 m của bề mặt bên ngoài hệ thống chứa hàng nơi mà bề mặt được tiếp xúc với thời tiết;

(k) Các không gian kín hoặc nửa kín có lắp đặt đường ống chứa hàng, trừ những nơi lắp đặt các ống hàng dùng cho hệ thống đốt nhiên liệu khí bay hơi;

(l) Một không gian kín hoặc nửa kín được mở trực tiếp vào bất kỳ vùng nguy hiểm;

(m) Các khoang trống, các khoang cách ly, các giếng, các lối đi và các không gian kín hoặc nửa kín, kề nhau, hoặc ngay phía trên hoặc bên dưới, hệ thống chứa hàng;

(n) Các khu vực trên boong hở hoặc các không gian nửa kín trên boong hở và trong vùng lân cận của bất kỳ đường ống thông gió, trong phạm vi hình trụ thẳng đứng không giới hạn chiều cao và có bán kính là 6 m tính từ tâm lỗ thoát và trong phạm vi bán cầu bán kính là 6 m dưới lỗ thoát; và

(o) Các khu vực trên boong hở trong phạm vi chứa dầu tràn bao quanh van góp và lấy xa ra 3 m tới chiều cao 2,4 m về phía trên boong.

(24) “Vùng không nguy hiểm” là vùng không phải là vùng nguy hiểm.

(25) “Khoang hàng” là một khoang được bao bọc bởi kết cấu tàu mà trong đó có đặt hệ thống chứa hàng.

(26) “IBC code” là bộ luật quốc tế về kết cấu và trang thiết bị các tàu chở xô hóa chất nguy hiểm, được Ủy ban An toàn hàng hải của Tổ chức sửa đổi thông qua Nghị quyết MSC.4(48).

(27) “Độc lập” có nghĩa là hệ thống đường ống hoặc hệ thống ống thông hơi chẳng hạn, không nối với hệ thống khác và không có phương tiện để có thể nối với các hệ thống khác.

(28) “Khoang cách nhiệt” để chỉ khoang có hoặc không có vách chắn, được bọc cách nhiệt toàn bộ hoặc một phần.

(29) “Khoang có vách chắn” để chỉ khoang nằm bên trong vách chắn sơ cấp và vách chắn thứ cấp được bọc cách nhiệt hoặc bọc bằng vật liệu khác hoàn toàn hoặc một phần.

(30) Chiều dài (Lf) là chiều dài theo quy định tại 1.2.21 Phần 1A.

(31) “Buồng máy loại A” là các không gian, và các lối đi dẫn đến không gian, trong đó có chứa:

(a) Động cơ đốt trong dùng làm máy chính; hoặc

(b) Động cơ đốt trong không dùng làm máy chính nhưng có tổng công suất của tổ máy không nhỏ hơn 375 kW; hoặc

(c) Nồi hơi đốt dầu hoặc tổ máy đốt dầu hoặc thiết bị đốt dầu khác ngoài nồi hơi, chẳng hạn như các máy sinh khí trơ, thiết bị đốt chất thải.v.v…

(32) “Buồng máy” là các buồng máy loại A và các không gian khác có đặt máy chính, nồi hơi, thiết bị dầu đốt, động cơ đốt trong và máy hơi nước, các máy phát điện và động cơ điện, các trạm nạp dầu, các máy làm lạnh, máy điều chỉnh giảm lắc của tàu, thiết bị thông gió và điều hòa không khí, các không gian tương tự và các lối đi dẫn đến các không gian đó.

(33) “MARVS” Áp suất đặt lớn nhất của van điều áp cho phép của két hàng (thiết bị đo áp suất).

(34) “Thiết bị dầu đốt” là thiết bị sử dụng để chuẩn bị cấp dầu đốt cho nồi hơi đốt dầu, hoặc thiết bị được sử dụng để chuẩn bị cấp dầu đã hâm cho động cơ đốt trong, và bao gồm các bơm áp lực dầu, bầu lọc và các thiết bị hâm áp lực xử lý dầu ở áp lực lớn hơn 0,18 Mpa.

(35) “Hệ số ngập thể tích khoang” là tỷ số bằng thể tích ngập nước giả định trong khoang chia cho thể tích toàn bộ của khoang.

(36) “Chính quyền cảng” là chính quyền hợp pháp của quốc gia tại cảng mà tàu vào làm hàng.

(37) “Vách chắn sơ cấp” là bộ phận phía trong được thiết kế để ngăn hàng khi hệ thống ngăn hàng gồm hai vách chắn.

(38) “Sản phẩm” là thuật ngữ chung được chỉ ra ở danh mục các khí trong Chương 19.

(39) “Buồng công cộng” là những bộ phận của buồng sinh hoạt được sử dụng làm tiền sảnh, buồng ăn, phòng khách, và những không gian kín cố định tương tự.

(40) “Tiêu chuẩn được công nhận” là các tiêu chuẩn quốc tế hoặc quốc gia được chính quyền chấp nhận, hoặc các tiêu chuẩn được Đăng kiểm thiết lập và duy trì.

(41) “Tỷ trọng tương đối” là tỷ số khối lượng của một thể tích của sản phẩm chia cho khối lượng của một thể tích tương ứng của nước ngọt.

(42) “Vách chắn thứ cấp” là bộ phận chịu chất lỏng phía ngoài của hệ thống ngăn hàng được thiết kế để lưu giữ tạm thời hàng lỏng rò lọt qua vách chắn sơ cấp và để tránh hạ thấp nhiệt độ của kết cấu tàu tới nhiệt độ không an toàn. Các kiểu vách chắn thứ cấp được quy định chi tiết hơn ở Chương 4.

(43) “Hệ thống riêng biệt” là hệ thống đường ống hàng và thông hơi hàng không được liên kết cố định với nhau.

(44) “Buồng phục vụ” là những buồng sử dụng để làm bếp, buồng đựng thức ăn có các thiết bị nấu, các tủ, buồng thư tín, kho chứa, xưởng máy không nằm trong buồng máy.

(45) “Nắp két” là kết cấu để bảo vệ tránh hư hỏng của hệ thống ngăn hàng khi hệ thống ngăn hàng nhô lên trên boong thời tiết hoặc để bảo đảm tính liên tục và sự nguyên vẹn của kết cấu boong.

(46) “Vòm két” là sự mở rộng lên phía trên của một phần két hàng. Trong trường hợp các hệ thống chứa hàng ở boong dưới có vòm két nhô lên phía trên boong thời tiết hoặc qua nắp két.

(47) “Phương pháp oxi hóa nhiệt” là hệ thống sử dụng hơi quá nhiệt như nhiên liệu trên tàu hoặc hệ thống đốt rác theo quy định của Chương 16 hoặc hệ thống không sử dụng khí như nhiên liệu phù hợp với quy định ở phần này.

(48) “Sản phẩm độc hại”để chỉ các sản phẩm ký hiệu bằng chữ “T” trong cột “f”, Bảng 8D/19.1.

(49) “Khoang tháp neo” là không gian và lối đi lắp đặt thiết bị và máy móc để thu và nhả của hệ thống neo có tháp có thể tháo rời, các hệ thống điều khiển thủy lực áp suất cao, các trang bị chữa cháy và các van chuyển hàng.

(50) “Áp suất hơi” là áp suất cân bằng của hơi bão hòa trên mặt chất lỏng, biểu thị bằng Pascals (Pa) tuyệt đối ở nhiệt độ xác định.

(51) “Khoang trống” là khoang kín không phải là khoang hàng, khoang dằn, két dầu đốt, các buồng bơm hàng hoặc máy nén hoặc bất kỳ khoang nào thông thường thuyền viên sử dụng, nằm trong khu vực hàng phía ngoài hệ thống chứa hàng.

(52) “IGC Code” là “Luật quốc tế đối với kết cấu và trang thiết bị các tàu chở xô khí hóa lỏng, được Ủy ban An toàn hàng hải của Tổ chức sửa đổi thông qua Nghị quyết MSC.6(48).

1.2 Điều kiện vận hành

1.2.1 Phạm vi áp dụng

Các quy định ở 1.2 không liên quan đến việc kiểm tra duy trì cấp, nhưng chỉ ra những vấn đề đó sẽ được theo dõi nghiêm ngặt bởi chủ tàu, hoặc thuyền trưởng cũng như tất cả những người khác chịu trách nhiệm đến vận hành tàu.

1.2.2 Hạn chế nạp hàng dễ cháy

1 Nếu các két hàng chứa các sản phẩm trong Phần này yêu cầu phải là kiểu tàu 1G thì cả chất lỏng có nhiệt độ chớp cháy bằng hoặc nhỏ hơn 60 °C (thử cốc kín) và các sản phẩm dễ cháy nêu trong Chương 19 đều không được chở trong các két nằm trong vùng bảo vệ nêu ở 2.4.1(1).

2 Tương tự, nếu các két hàng chứa các sản phẩm trong Phần này yêu cầu phải là kiểu tàu 2G/2PG thì các chất lỏng dễ cháy phù hợp với các yêu cầu nêu ở 1.2.2-1 phải không được chở trong các két đặt trong vùng bảo vệ quy định ở 2.4.1(2).

3 Trong từng trường hợp sẽ có hạn chế sử dụng vùng bảo vệ nằm trong phạm vi theo chiều dài của các khoang hàng đối với các két hàng chứa các sản phẩm mà trong Phần này yêu cầu phải là tàu dạng 1G hoặc 2G/2PG.

4 Các chất lỏng và sản phẩm dễ cháy nêu trên có thể được chứa trong các vùng bảo vệ này khi lượng sản phẩm chứa trong các két hàng mà trong Chương này yêu cầu phải là kiểu tàu 1G hoặc 2G/PG chỉ dùng để làm mát, tuần hoàn hoặc nhiên liệu.

CHƯƠNG 2 KHẢ NĂNG CHỐNG CHÌM CỦA TÀU VÀ VỊ TRÍ CÁC KÉT HÀNG

2.1 Quy định chung

2.1.1 Quy định chung

Tàu phải không bị chìm do ngập nước khi thân tàu bị thủng giả định do tác dụng của ngoại lực. Ngoài ra, để đảm bảo an toàn cho tàu và môi trường, các két hàng phải được bảo vệ tránh rò lọt trong trường hợp tàu có lỗ thủng nhỏ, ví dụ, do chạm với cầu tàu hoặc tàu kéo và phải có biện pháp bảo vệ chống thủng trong trường hợp va chạm hoặc mắc cạn bằng cách đặt các két hàng cách tôn bao một khoảng cách tối thiểu theo quy định. Các lỗ thủng giả định và khoảng cách từ các két hàng tới tôn bao của tàu phải được lấy tùy theo mức độ nguy hiểm của sản phẩm được chuyên chở. Ngoài ra, khoảng cách của các két hàng tới vỏ tàu phải phụ thuộc vào thể tích của két hàng.

2.1.2 Kiểu tàu

Tàu phải được thiết kế theo một trong các tiêu chuẩn sau:

(1) Kiểu tàu 1G là tàu chở khí dùng để vận chuyển các sản phẩm nêu ở Chương 19, yêu cầu phải có các phương tiện bảo vệ tối đa để tránh hàng hóa thoát ra;

(2) Kiểu tàu 2G là tàu chở khí dùng để vận chuyển các sản phẩm nêu ở Chương 19, yêu cầu phải có các phương tiện bảo vệ hiệu quả để tránh hàng hóa thoát ra;

(3) Kiểu tàu 2PG là tàu chở khí có chiều dài từ 150 m trở xuống dùng để vận chuyển các sản phẩm nêu ở Chương 19 yêu cầu phải có các phương tiện bảo vệ hiệu quả để tránh hàng hóa thoát ra và nếu các sản phẩm được chuyên chở trong các két rời loại C được thiết kế (xem 4.23.1) có MARVS ở áp suất ít nhất là 0,7 MPa và nhiệt độ tính toán của hệ thống ngăn hàng từ -55°C trở lên. Một tàu theo quy định này dài trên 150 m phải được coi là kiểu tàu 2G;

(4) Kiểu tàu 3G là tàu chở khí dùng để vận chuyển các sản phẩm nêu ở Chương 19 yêu cầu phải có các phương tiện bảo vệ vừa phải để tránh hàng hóa thoát ra.

Như vậy, kiểu tàu 1G là tàu chở khí dùng để vận chuyển các sản phẩm được coi là mức độ nguy hiểm tổng cộng lớn nhất và các kiểu tàu 2G/2PG và loại 3G dùng để vận chuyển các sản phẩm có mức độ nguy hiểm thấp dần. Vì vậy kiểu tàu 1G phải được thiết kế để không bị chìm theo tiêu chuẩn thủng khắc nghiệt nhất và các két hàng của nó phải được đặt cách tôn bao một khoảng cách quy định lớn nhất vào phía trong tàu.

2.1.3 Kiểu tàu chở một loại sản phẩm

Kiểu tàu quy định để chở một loại sản phẩm nêu ở cột “c”, Bảng 8D/19.1.

2.1.4 Tàu chở nhiều loại sản phẩm

Nếu tàu được dùng để chở nhiều loại sản phẩm nêu trong Bảng 8D/19.1, thì tiêu chuẩn thủng phải lấy theo sản phẩm yêu cầu kiểu tàu cao nhất. Tuy nhiên các yêu cầu đối với việc bố trí các két hàng riêng lẻ là yêu cầu đối với kiểu tàu có liên quan đến sản phẩm chuyên chở tương ứng.

2.1.5 Đường lý thuyết cho hệ thống chứa hàng

Mục đích của phần này chỉ ra vị trí của đường lý thuyết cho hệ thống chứa khác nhau được thể hiện trong Hình 8D/2.5 tới Hình 8D/2.9.

2.2 Ổn định và mạn khô

2.2.1 Ổn định

Ổn định của tàu, trong mọi điều kiện biển và trong quá trình bốc xếp hàng, phải tuân thủ các yêu cầu ở phần 10 của Quy chuẩn này. Điều này bao gồm chở hàng không đầy và bốc xếp hàng trên biển khi áp dụng, ổn định trong quá trình dằn phải thỏa mãn các tiêu chuẩn ổn định.

2.2.2 Dằn cứng

Dằn cứng thông thường không được đặt ở các két đáy đôi trong khu vực hàng. Tuy nhiên, nếu vì lý do ổn định, việc bố trí dằn cứng trong két đó là bắt buộc thì vị trí của vật dằn cứng phải được cố định sao cho dễ dàng tiếp cận để kiểm tra và các tải trọng va đập phát sinh do thủng ở đáy tàu không truyền trực tiếp tới kết cấu két hàng.

2.2.3 Thông báo ổn định

Thông báo ổn định quy định tương ứng theo mục 1.4.6 Chương 1 Phần 9 của Quy chuẩn này, phải bao gồm bảng tóm tắt về khả năng chống chìm của tàu.

2.2.4 Máy tính ổn định

1 Tất cả các tàu thuộc phần này phải được trang bị một máy tính ổn định, có khả năng kiểm tra phù hợp với các yêu cầu về ổn định nguyên vẹn và tai nạn. Được Đăng kiểm thẩm định phù hợp với các yêu cầu liên quan đến các tiêu chuẩn.

2 Không phụ thuộc vào yêu cầu ở -1, một máy tính ổn định được đặt trên tàu ở giai đoạn đóng mới trước ngày 01 tháng 7 năm 2016 không cần phải thay thế miễn là nó có khả năng kiểm tra phù hợp với các yêu cầu về ổn định nguyên vẹn và tai nạn được Đăng kiểm công nhận.

3 Trong trường hợp máy tính ổn định được lắp đặt phù hợp với các yêu cầu nêu ở -1 hoặc -2, tài liệu thẩm định cho máy tính ổn định được cấp bởi Đăng kiểm phải được duy trì trên tàu.

4 Đăng kiểm có thể miễn giảm các yêu cầu từ -1 đến -3 cho các tàu sau, với điều kiện phải có quy trình đảm bảo tàu thỏa mãn yêu cầu về ổn định nguyên vẹn và tai nạn, như các trường hợp tải trọng được thẩm định:

(1) Các tàu chỉ xếp hàng với các trạng thái đã được tính toán sẵn trong Thông báo ổn định phù hợp với các yêu cầu ở 2.2.3;

(2) Tàu được đánh giá ổn định từ xa bằng phương tiện đã được Đăng kiểm thẩm định;

(3) Tàu chỉ xếp hàng trong phạm vi dải các tải trọng đã được thẩm định; hoặc

(4) Tàu đang đóng trước ngày 01 tháng 7 năm 2016 thỏa mãn chiều cao trọng tâm tối đa cho phép hoặc chiều cao tâm nghiêng ban đầu tối thiểu cho phép bao gồm tất cả các yêu cầu về ổn định nguyên vẹn và tai nạn đã được thẩm định.

2.2.5 Điều kiện tải trọng

Khả năng chống chìm do bị thủng phải được xem xét trên cơ sở thông tin của tải trọng gửi cho Đăng kiểm tất cả các điều kiện tải trọng dự kiến và các thay đổi về chiều chìm và độ chúi. Điều này bao gồm có dằn và, nếu có thể, góc nghiêng do hàng.

2.3 Vết thủng giả định

2.3.1 Chiều dài vết thủng

1 Phạm vi vết thủng tối đa ở mạn tàu phải phù hợp với quy định tương ứng theo Bảng 8D/2.1.

2 Vết thủng giả định tối đa ở đáy tàu phải phù hợp với các quy định tương ứng theo Bảng 8D/2.2.

2.3.2 Các vết thủng khác

(1) Bất kỳ vết thủng nào có phạm vi nhỏ hơn phạm vi thủng tối đa quy định ở 2.3.1 nhưng có thể dẫn tới tình trạng nghiêm trọng hơn đều phải được đưa vào tính toán;

(2) Vết thủng cục bộ tại bất cứ chỗ nào trong khu vực hàng bên trong tàu đi lên quá 760 mm đo theo hướng vuông góc với đường lý thuyết của vỏ ngoài tàu phải được xem xét và các vách phải được coi là bị thủng theo quy định ở 2.6.1. Nếu vết thủng có phạm vi nhỏ “d” nhưng có thể dẫn tới tình trạng nghiêm trọng hơn đều phải được đưa vào tính toán.

2.4 Vị trí của các két hàng

2.4.1 Vị trí của các két hàng

Các két hàng phải được đặt về phía trong tàu một khoảng như sau:

(1) Ở kiểu tàu 1G: từ đường lý thuyết của tôn bao, không được nhỏ hơn phạm vi thủng theo chiều ngang quy định tại Bảng 8D/2.1 và từ đường lý thuyết của tôn bao đáy tại đường tâm tàu không được nhỏ hơn phạm vi thủng thẳng đứng quy định ở Bảng 8D/2.2 và không có chỗ nào nhỏ hơn “d” trong đó “d” là:

(a) Với Vc nhỏ hơn hoặc bằng 1.000 m3, d = 0,8 m;

(b) Với 1.000 m3 ≤ Vc ≤ 5.000 m3, d = 0,75 + Vc x 0,2/4.000 m (Lưu ý là m hay m3);

(c) Với 5.000 m3 ≤ Vc ≤ 30.000 m3, d = 0,8 + Vc/25.000 m (Lưu ý là m hay m3);

(d) Với Vc ≥ 30.000 m3, d = 2 m.

Trong đó:

Vc: tương ứng với 100% tổng thể tích thiết kế của két hàng riêng biệt tại 20 oC, trong đó có các mái vòm và các phần phụ (xem Hình 8D/2.1 và Hình 8D/2.2). Nhằm mục đích để đạt được khoảng cách bảo vệ két hàng, thể tích két hàng là tổng thể tích của tất cả các bộ phận của két đó có một vách ngăn thông thường; và

“d”: được đo ở bất kỳ mặt cắt ngang theo phương vuông góc với đường lý thuyết của tôn bao. Giới hạn kích thước két có thể áp dụng cho kiểu tàu chở hàng 1G phù hợp với Chương 17.

(2) Ở kiểu tàu 2G/2PG: từ đường lý thuyết của tôn bao đáy tại đường tâm không được nhỏ hơn phạm vi thủng thẳng đứng quy định ở Bảng 8D/2.2 , tính từ đường lý thuyết của tôn đáy ở đường tâm tàu và không có chỗ nào nhỏ hơn “d” như quy định tại (1) ở trên. (xem Hình 8D/2.1 và Hình 8D/2.3)

(3) Ở kiểu tàu 3G: từ đường lý thuyết của tôn bao đáy tại đường tâm tàu không nhỏ hơn phạm vi thủng thẳng đứng quy định tại 2.3 và 2.5 và không chỗ nào nhỏ hơn “d”, trong đó “d” = 0,8 m tính từ đường lý thuyết của tôn bao (xem Hình 8D/2.1 và Hình 8D/2.4).

2.4.2 Phạm vi thủng ở đáy tàu theo chiều thẳng đứng

Để định vị két, phạm vi thủng ở đáy tàu theo chiều thẳng đứng phải được đo tới đáy trên khi dùng các két kiểu màng hoặc nửa màng, nếu không như vậy phải đo tới đáy của két hàng. Phạm vi thủng ở mạn theo chiều ngang phải được đo tới vách dọc khi dùng các két kiểu màng hoặc nửa màng, còn trường hợp khác phải đo tới vách của két hàng. Khoảng cách được chỉ ra ở 2.3 và 2.5 được áp dụng như trong Hình 8D/2.5 tới Hình 8D/2.9. Các khoảng cách này được đo từ tấm tới tấm, từ đường lý thuyết tới đường lý thuyết, không bao gồm vật liệu cách nhiệt.

2.4.3 Hố hút

Trừ kiểu tàu 1G, các hố hút đặt trong các két hàng có thể nhô vào phạm vi thủng ở đáy theo chiều thẳng đứng quy định ở Bảng 8D/2.2, với điều kiện các hố này phải nhỏ tới mức có thể đạt được và phần nhô ra dưới tôn đáy trên không vượt quá trị số nhỏ hơn trong các trị số sau: 25% chiều cao của đáy đôi hoặc 350 mm. Khi không có đáy đôi, phần nhô xuống dưới giới hạn trên của phạm vi thủng ở đáy phải không lớn hơn 350 mm. Có thể bỏ qua các hố hút quy định ở Phần này khi xác định các khoang bị ảnh hưởng do thủng.

2.4.4 Vị trí của các két hàng

Két hàng không được đặt ở phía trước vách chống va.

Bảng 8D/2.1 Phạm vi vết thủng mạn

Hướng thủng

Phạm vi vết thủng

Chiều dài vết thủng

1/3Lf hoặc 14,5 m, lấy giá trị nào nhỏ hơn

Chiều rộng vết thủng

Bf/5 hoặc 11,5 m, lấy giá trị nào nhỏ hơn

Chiều cao vết thủng

Không giới hạn

Bảng 8D/2.2 Phạm vi vết thủng đáy

Hướng thủng

Phạm vi vết thủng

Đối với 0,3L từ đường vuông góc mũi

Các vùng khác

Chiều dài vết thủng

1/3Lf2/3 hoặc 14,5 m, lấy giá trị nào nhỏ hơn

1/3Lf2/3 hoặc 14,5 m, lấy giá trị nào nhỏ hơn

Chiều rộng vết thủng

Bf/6 hoặc 10 m, lấy giá trị nào nhỏ hơn

Bf/6 hoặc 5 m, lấy giá trị nào nhỏ hơn

Chiều cao vết thủng

Bf/15 hoặc 2 m, lấy giá trị nào nhỏ hơn

Bf/15 hoặc 2 m, lấy giá trị nào nhỏ hơn

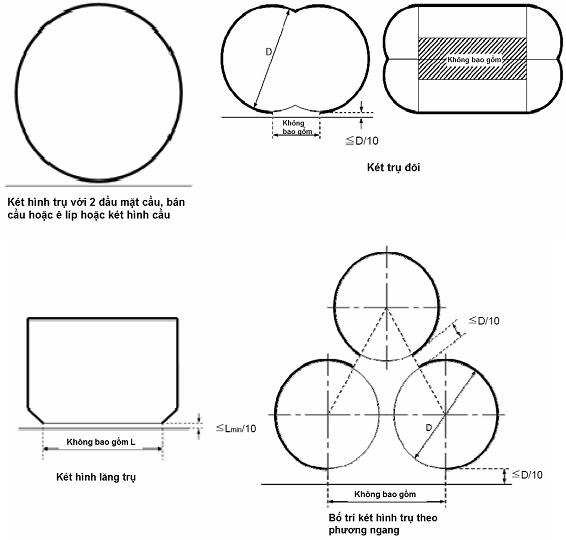

Hình 8D/2.1 Các yêu cầu về vị trí két hàng

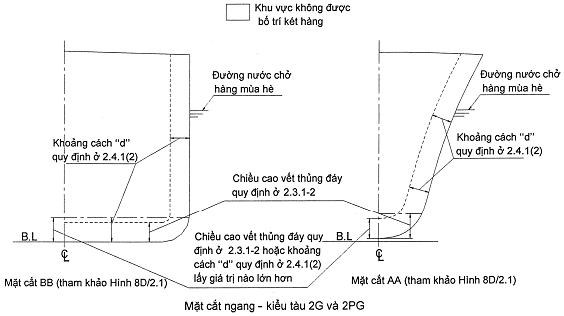

Hình 8D/2.2 Các yêu cầu về vị trí két hàng

Hình 8D/2.3 Các yêu cầu về vị trí két hàng

Hình 8D/2.4 Các yêu cầu về vị trí két hàng

Hình 8D/2.5 Khoảng cách bảo vệ

Hình 8D/2.6 Khoảng cách bảo vệ

Hình 8D/2.7 Khoảng cách bảo vệ

Hình 8D/2.8 Khoảng cách bảo vệ

Hình 8D/2.9 Khoảng cách bảo vệ

2.5 Giả định ngập khoang

2.5.1 Quy định chung

Các yêu cầu ở 2.7 phải được khẳng định bằng tính toán có xét đến các đặc điểm thiết kế của tàu; vị trí, hình dáng và thể tích các khoang bị thủng; sự phân bố, mật độ tương đối và ảnh hưởng của mặt thoáng hàng lỏng, chiều chìm và độ chúi ở tất cả các trạng thái tải trọng.

2.5.2 Hệ số ngập khoang

Hệ số ngập nước của các không gian giả định bị thủng phải phù hợp với bảng 8D/2.3.

Bảng 8D/2.3 Hệ số ngập nước của không gian

Các không gian

Hệ số ngập nước

Các kho dự trữ

Các buồng ở

Buồng máy

Các khoang trống

Các khoang hàng

Chứa chất lỏng tiêu thụ

Chứa các chất lỏng khác

0,60

0,95

0,85

0,95

0,95(1)

0 tới 0,95*(2)

0 tới 0,95*(2)

Chú thích:

(1) Các giá trị khác của hệ số ngập nước có thể được xem xét dựa trên các tính toán chi tiết.

(2) Hệ số ngập nước của các khoang được điền đầy một phần phù hợp với lượng chất lỏng chứa trong khoang.

2.5.3 Vết thủng ở các két chứa chất lỏng

Bất cứ vết thủng nào mà xuyên qua két chứa chất lỏng, cần phải giả định rằng chất lỏng chứa trong két đó được thay thế hoàn toàn bằng nước biển tới mức bằng với trạng thái cân bằng cuối cùng.

2.5.4 Vết thủng ở các vách ngang

Trong trường hợp vết thủng giữa các vách ngang kín nước được giả định như quy định ở 2.6.1(4), (5) và (6), các vách ngang được đặt cách nhau ít nhất một khoảng bằng với phạm vi chiều dài của vết thủng quy định tại Bảng 8D/2.1. Trong trường hợp các vách ngang đặt cách nhau một khoảng ít hơn, một hoặc nhiều hơn các vách ngang trong phạm vi vết thủng phải được giả định là không có với mục đích là để xác định khoang bị ngập. Ngoài ra, bất cứ phần nào của vách ngang bao quanh các khoang mạn hoặc các khoang ở đáy đôi được giả định bị thủng nếu vách biên kín nước nằm trong phạm vi xuyên qua theo chiều thẳng đứng hoặc ngang theo yêu cầu của 2.3. Ngoài ra, bất kỳ vách ngang được giả định bị hư hỏng nếu có chứa một bậc hoặc hõm có chiều dài lớn hơn 3 m nằm trong phạm vi của vết thủng giả định thì vách ngang đó được coi như bị thủng. Các bậc được hình thành bởi vách mút phía sau và nóc két phía sau không được coi là một bậc cho mục đích của mục này.

2.5.5 Ngập không đối xứng

Tàu phải được thiết kế sao cho duy trì được ở mức độ tối thiểu hiện tượng ngập không đối xứng phù hợp với trang thiết bị của tàu.

2.5.6 Thiết bị cân bằng

Các thiết bị cân bằng đòi hỏi phương tiện cơ giới như các van hoặc các ống dẫn điều chỉnh cân bằng, nếu được trang bị, không được xem là công cụ để giảm góc nghiêng ngang hoặc để đạt tới độ dự trữ ổn định tối thiểu thỏa mãn các yêu cầu của 2.7.1-2. Độ dự trữ ổn định hữu hiệu phải được duy trì ở tất cả các giai đoạn khi tiến hành cân bằng. Các khoang được nối bằng các ống dẫn có tiết diện ngang lớn có thể được xem là liền nhau.

2.5.7 Sự ngập tăng dần

Nếu các đường ống, kênh thông gió, các giếng hoặc các đường hầm được đặt trong phạm vi bị thủng giả định, như quy định ở 2.3 thì phải có biện pháp để sao cho sự ngập tăng dần không thể theo đó mà lan rộng ra các khoang khác ngoài các khoang giả định bị ngập đối với mỗi trường hợp thủng.

2.5.8 Tính nổi của thượng tầng

Tính nổi của bất cứ thượng tầng nào trực tiếp phía trên lỗ thủng ở mạn đều không phải tính đến. Tuy nhiên, các phần không bị ngập của thượng tầng bên ngoài phạm vi thủng có thể được tính đến với điều kiện là:

(1) Chúng được tách biệt với khoang bị hỏng bằng các khoang kín nước và các yêu cầu ở 2.7.1-2(1) đối với các khoang không chìm này được thỏa mãn; và

(2) Các lỗ khoét trong các khoang này phải có khả năng đóng được nhờ các cửa trượt kín nước điều khiển từ xa và các lỗ khoét không được bảo vệ thì không bị ngập ở mức độ dự trữ ổn định tối thiểu theo quy định ở 2.7.1-3(1). Tuy nhiên, có thể cho phép ngập một lỗ khoét bất kỳ có cửa đóng kín thời tiết khác.

2.6 Tiêu chuẩn thủng

2.6.1 Quy định chung

Tàu phải có khả năng chống chìm khi bị thủng được chỉ ra ở 2.3 với các giả định bị ngập ở 2.5 đến phạm vi xác định bởi kiểu tàu theo các tiêu chuẩn sau:

(1) Kiểu tàu 1G phải được giả định chịu được vết thủng tại mọi vị trí theo chiều dài tàu;

(2) Kiểu tàu 2G có chiều dài lớn hơn 150 m phải được giả định chịu được vết thủng tại mọi vị trí theo chiều dài tàu;

(3) Kiểu tàu 2G có chiều dài nhỏ hơn hoặc bằng 150 m phải được giả định chịu được vết thủng tại mọi vị trí theo chiều dài tàu trừ buồng máy đặt ở đuôi;

(4) Kiểu tàu 2PG phải được giả định chịu được vết thủng tại mọi vị trí theo chiều dài tàu ngoại trừ các vách ngang đặt cách nhau xa hơn phạm vi theo chiều dọc của vết thủng theo quy định ở Bảng 8D/2.1;

(5) Kiểu tàu 3G có chiều dài lớn hơn hoặc bằng 80 m phải được giả định chịu được vết thủng tại mọi vị trí theo chiều dài tàu ngoại trừ các vách ngang đặt cách nhau xa hơn phạm vi theo chiều dọc của vết thủng quy định ở Bảng 8D/2.1;

(6) Kiểu tàu 3G có chiều dài nhỏ hơn 80 m phải được giả định chịu được vết thủng tại mọi vị trí theo chiều dài tàu ngoại trừ các vách ngang đặt cách nhau xa hơn phạm vi theo chiều dọc của vết thủng quy định ở Bảng 8D/2.1 và trừ buồng máy đặt ở đuôi.

2.6.2 Tiêu chuẩn thủng cho tàu nhỏ

Trong trường hợp các tàu nhỏ loại 2G/2PG và 3G không thỏa mãn các yêu cầu tương ứng của 2.6.1(3), (4) và (6) về mọi phương diện thì Đăng kiểm có thể xem xét miễn giảm đặc biệt với điều kiện là các biện pháp thay thế phải giữ được mức giảm độ an toàn tương đương.

2.7 Yêu cầu về chống chìm

2.7.1 Yêu cầu về chống chìm

1 Tàu phải có khả năng chống chìm khi bị thủng được chỉ ra ở 2.3 với các tiêu chuẩn quy định ở 2.6 trong một điều kiện cân bằng ổn định và phải thoả mãn tiêu chuẩn sau đây.

2 Ở giai đoạn ngập bất kỳ.

(1) Xét đến ngập khoang, nghiêng và chúi, đường nước phải nằm dưới mép thấp hơn của bất kỳ lỗ khoét nào mà qua đó có thể làm tăng hoặc giảm ngập. Các lỗ khoét này phải gồm cả các ống thông hơi và lỗ khoét được đóng bằng các cửa kín nước hoặc các nắp miệng khoang kín nước. Các lỗ khoét này không bao gồm các lỗ khoét được đóng kín bằng các nắp lỗ người chui kín nước và các húp-lô kín nước, các nắp miệng khoang kín nước nhỏ mà duy trì được sự nguyên vẹn cao cho boong, các cửa trượt kín nước điều khiển từ xa, và các cửa húp-lô kiểu cố định;

(2) Góc nghiêng ngang lớn nhất do ngập không đối xứng phải không được quá 30°; và

(3) Dự trữ ổn định trong các giai đoạn ngập trung gian không được nhỏ hơn so với yêu cầu của -3(1).

3 Ở trạng thái cân bằng cuối cùng sau khi ngập

(1) Đường cong tay đòn ổn định tĩnh phải có giới hạn dương tối thiểu là 20°; trị số tối đa của cánh tay đòn ổn định tĩnh ít nhất phải bằng 0,1 m trong phạm vi 20°; diện tích chắn bởi đường cong trong phạm vi này không được nhỏ hơn 0,0175 m.rad. Phạm vi 20o có thể được đo từ bất kỳ góc bắt đầu giữa vị trí cân bằng và góc 25o. Các lỗ khoét không được bảo vệ phải không bị ngập nước trong phạm vi này trừ khi khoang giả định có liên quan bị ngập. Trong phạm vi này cho phép các lỗ khoét được liệt kê ở -2(1) và các lỗ khoét khác có khả năng đóng kín bằng cửa kín thời tiết bị ngập; và

(2) Nguồn năng lượng dự phòng phải có thể hoạt động được.

2.8 Yêu cầu vận hành

2.8.1 Phạm vi áp dụng

Những quy định ở 2.8 không phải là các điều kiện để kiểm tra duy trì cấp, nhưng là điều kiện mà chủ tàu hoặc thuyền trưởng cũng như tất cả những người có liên quan tới vận hành của tàu phải tuân theo.

2.8.2 Ổn định

Ổn định của tàu trong quá trình bốc xếp hàng trong mọi điều kiện trạng thái biển phải thỏa mãn các yêu cầu trong Phần 10 của Quy chuẩn này.

2.8.3 Thông báo ổn định

Việc làm hàng và khai thác tàu phải được thực hiện một cách an toàn và phù hợp với quá trình hành hải theo Bản thông báo ổn định của tàu.

2.8.4 Điều kiện tải trọng

Các điều kiện tải trọng phải thỏa mãn về khả năng chống chìm được xác định phù hợp với thông tin tải trọng trình cho Đăng kiểm.

CHƯƠNG 3 BỐ TRÍ TRÊN TÀU

3.1 Cách ly khu vực hàng

3.1.1 Cách ly khoang hàng

1 Khoang hàng phải được cách ly với buồng máy và buồng nồi hơi, buồng sinh hoạt, buồng phục vụ, trạm điều khiển, hầm xích, két nước sinh hoạt và các kho. Khoang hàng phải được đặt phía trước của vách trước buồng máy loại A. Thay đổi bố trí, bao gồm vị trí buồng máy loại A đặt phía trước khoang hàng, có thể được chấp nhận, dựa vào Chương 17 Phần 5, sau khi được xem xét các rủi ro liên quan, bao gồm cả việc hàng hóa thoát ra và các biện pháp làm giảm nhẹ.

3.1.2 Trường hợp hệ thống chứa hàng không đòi hỏi toàn bộ hoặc từng phần một vách chắn thứ cấp

Khi hàng được chở trong một hệ thống chứa hàng không đòi hỏi toàn bộ hoặc từng phần một vách chắn thứ cấp, sự cách ly các khoang hàng khỏi các khoang nêu ở 3.1.1 hoặc các khoang phía dưới hoặc phía ngoài của các khoang hàng có thể được thực hiện bởi các khoang cách ly, các két dầu đốt hoặc chỉ bởi một vách kín khí có kết cấu hàn tạo thành kết cấu cấp A-60. Kết cấu kín khí cấp A-0 có thể được chấp nhận nếu không có nguồn phát lửa hoặc nguy cơ cháy trong các khoang kề cận.

3.1.3 Trường hợp một hệ thống chứa hàng đòi hỏi toàn bộ hoặc từng phần một vách chắn thứ cấp

Khi hàng được chở trong hệ thống chứa hàng đòi hỏi một vách chắn thứ cấp, việc cách ly các khoang hàng khỏi các khoang nêu trong 3.1.1, hoặc các khoang phía dưới hoặc phía ngoài của các khoang hàng có nguồn phát lửa hoặc nguy cơ cháy phải được thực hiện bởi các khoang cách ly hoặc các két dầu đốt. Một vách ngăn kín khí cấp A-0 được chấp nhận nếu không có nguồn phát lửa hoặc nguy cơ cháy trong các khoang kề cận.

3.1.4 Cách ly khoang tháp

Cách ly khoang tháp từ các không gian nêu ở 3.1.1, hoặc các không gian bên dưới hoặc phía ngoài của khoang tháp có chứa một nguồn phát lửa hoặc nguy cơ cháy, phải có khoang cách ly hoặc một vách ngăn cấp A-60. Một vách ngăn kín khí cấp A-0 được chấp nhận nếu không có nguồn phát lửa hoặc nguy cơ cháy trong các khoang kề cận.

3.1.5 Phân tích rủi ro của khoang tháp

Ngoài các điều từ 3.1.1 đến 3.1.4, nguy cơ lan truyền lửa từ khoang tháp đến các không gian kề cận sẽ được đánh giá phân tích rủi ro (xem 1.1.4) và nếu thấy cần thiết phải có biện pháp ngăn ngừa thêm, chẳng hạn như bố trí khoang cách ly xung quanh khoang tháp.

3.1.6 Sự cách ly với nước biển

Khi hàng được chở trong hệ thống chứa hàng đòi hỏi toàn bộ hoặc từng phần một vách chắn thứ cấp:

(1) Ở nhiệt độ dưới -10°C, các khoang hàng phải được cách ly với nước biển bằng đáy đôi; và

(2) Ở nhiệt độ dưới -55°C, tàu còn phải có một vách dọc tạo thành các két mạn.

3.1.7 Các lỗ khoét của hệ thống chứa hàng

Phải có thiết bị để làm kín boong thời tiết cho các lỗ khoét của hệ thống chứa hàng. Các thiết bị này phải thỏa mãn các yêu cầu nêu tại 18.2.1; 18.2.2 và 18.2.5-4(3) Phần 2A.

3.2 Các buồng sinh hoạt, buồng phục vụ, buồng máy và các trạm điều khiển

3.2.1 Cách ly của khoang hàng đòi hỏi một vách chắn thứ cấp

Không được bố trí buồng sinh hoạt, buồng phục vụ hoặc trạm điều khiển trong khu vực hàng. Vách của các buồng sinh hoạt, buồng phục vụ hoặc trạm điều khiển đối diện với khu vực hàng phải được bố trí sao cho tránh được khí từ khoang hàng đi vào các khoang đó qua một hư hỏng đơn lẻ của boong hoặc vách trên tàu có hệ thống chứa yêu cầu phải có vách chắn thứ cấp.

3.2.2 Vị trí của lỗ hút không khí và lỗ khoét

Đề phòng nguy hiểm của hơi độc, cần xét đến vị trí của lỗ hút không khí/cửa xả và lỗ khoét đi vào các buồng sinh hoạt, buồng phục vụ, buồng máy và các trạm điều khiển liên quan đến đường ống hàng, hệ thống thông hơi hàng và các ống xả của buồng máy từ hệ thống đốt khí.

3.2.3 Lối tiếp cận từ một vùng không nguy hiểm sang vùng nguy hiểm

Lối tiếp cận đi qua các cửa kín khí hoặc cửa dạng khác không được phép dẫn từ một vùng không nguy hiểm sang vùng nguy hiểm, trừ lối vào các buồng phục vụ nằm phía trước của khu vực hàng đi qua ngăn đệm kín khí như quy định ở 3.6.1. Khi các buồng sinh hoạt đặt ở phía đuôi tàu.

3.2.4 Bố trí lối vào, lỗ hút không khí và lỗ khoét

1 Các lối vào, lỗ hút không khí và lỗ khoét dẫn vào các buồng sinh hoạt, buồng phục vụ, buồng máy và các trạm điều khiển phải không được đối diện với khu vực hàng. Chúng phải được bố trí trên vách cuối không đối diện với khu vực hàng, trên vách phía ngoài của thượng tầng hoặc lầu, hoặc trên cả hai, cách đầu thượng tầng hoặc lầu đối diện khu vực hàng một khoảng ít nhất bằng 4% của chiều dài (L) của tàu nhưng không được nhỏ hơn 3 m. Tuy nhiên, khoảng cách này không cần lớn hơn 5 m.

2 Các cửa sổ và các cửa mạn đối diện với khu vực hàng và nằm trên các vách bên của thượng tầng hoặc lầu trong phạm vi khoảng cách nêu trên phải là kiểu cố định (không mở). Các cửa sổ lầu lái có thể là loại không cố định và các cửa ra vào lầu lái có thể được bố trí trong vùng giới hạn nêu trên nếu chúng được thiết kế theo cách đóng nhanh và đảm bảo kín khí có hiệu quả.

3 Đối với các tàu dùng để chuyên chở hàng không có nguy cơ cháy hoặc độc, Đăng kiểm có thể và giảm nhẹ các yêu cầu nêu trên.

4 Các lối ra vào không gian thượng tầng mũi có chứa nguồn phát lửa có thể cho phép đi qua một cửa duy nhất hướng về phía khu vực hàng, miễn là các cửa đó đặt ở bên ngoài vùng nguy hiểm theo quy định trong Chương 10.

3.2.5 Các cửa sổ và cửa mạn

Các cửa sổ và cửa mạn hướng về phía khu vực hàng và ở hai bên của thượng tầng và lầu nằm trong giới hạn quy định ở 3.2.4, phải được bọc kết cấu cấp A-60. Ngoại trừ cửa sổ lầu lái được bọc kết cấu không nhỏ hơn cấp A-0. Các cửa mạn ở dưới boong liên tục cao nhất và ở tầng một của thượng tầng hoặc lầu phải là kiểu cố định (không mở).

3.2.6 Phương tiện đóng của các lỗ hút không khí, cửa xả và các lỗ khoét khác

Tất cả các lỗ hút không khí, cửa xả và các lỗ khoét khác dẫn vào các buồng sinh hoạt, buồng phục vụ và các trạm điều khiển phải được trang bị các phương tiện đóng kín. Khi chở các sản phẩm độc hại, các phương tiện đóng phải có khả năng thao tác được từ bên trong khoang. Các yêu cầu đối với các cửa nạp khí và các lỗ khoét với các thiết bị đóng phải được điều khiển từ bên trong không gian cho các sản phẩm độc hại, không cần phải áp dụng cho các không gian không có người trực, chẳng hạn như các kho boong, các kho thượng tầng mũi, các xưởng cơ khí. Ngoài ra, không yêu cầu áp dụng cho buồng kiểm soát hàng nằm trong khu vực hàng.

3.2.7 Lối tiếp cận từ không gian hệ thống tháp

Các buồng điều khiển và buồng máy của hệ thống tháp có thể nằm phía trước khu vực hàng hoặc phía sau của các két hàng ở các tàu có thiết bị như vậy. Lối đi từ không gian có chứa nguồn phát lửa có thể cho phép đi qua các cửa hướng ra khu vực hàng, miễn là các cửa đó nằm ngoài vùng nguy hiểm hoặc lối đi qua khoang đệm kín khí.

3.3 Buồng máy làm hàng và khoang tháp

3.3.1 Bố trí buồng máy làm hàng và khoang tháp

Buồng máy làm hàng phải được đặt phía trên boong thời tiết và được bố trí trong khu vực hàng. Để đảm bảo mục đích bảo vệ phòng cháy, buồng máy làm hàng và khoang tháp phải được coi như các buồng bơm hàng quy định ở 9.2.4 Phần 5. Đối với mục đích bảo vệ phòng cháy theo quy định 4.5.10 Phần 5.

3.3.2 Mở rộng giới hạn khu vực hàng

Khi buồng máy làm hàng được đặt ở đầu sau của khoang hàng xa nhất về phía lái hoặc ở đầu trước của khoang hàng xa nhất về phía mũi, giới hạn của khu vực hàng theo quy định ở 1.1.5(6) phải được mở rộng để bao gồm cả buồng máy làm hàng đối với toàn bộ chiều rộng và chiều cao của tàu và các khu vực boong trên các khoang này.

3.3.3 Các vách của buồng máy làm hàng

Khi giới hạn của khu vực hàng được mở rộng theo 3.3.2, vách phân cách buồng máy làm hàng với các buồng sinh hoạt, buồng phục vụ, trạm điều khiển và buồng máy loại A phải được bố trí sao cho tránh được sự rò lọt của khí vào các khoang này do một hư hỏng đơn lẻ của boong hoặc vách.

3.3.4 Máy nén hàng và bơm hàng

Các máy nén hàng và bơm hàng có thể được dẫn động bằng các mô tơ điện trong một không gian không nguy hiểm liền kề cách nhau bằng một vách ngăn hoặc boong, nếu tấm đệm làm kín xung quanh lỗ xuyên vách đảm bảo cách ly kín khí của hai không gian. Ngoài ra, thiết bị này có thể được điều khiển bằng động cơ điện được chứng nhận an toàn khi đặt cạnh nhau nếu thiết bị điện này phù hợp với các yêu cầu của Chương 10.

3.3.5 Lối tiếp cận của buồng máy làm hàng và khoang tháp

Phải bố trí các buồng máy làm hàng và khoang tháp sao cho bảo đảm không hạn chế sự đi lại an toàn của các thuyền viên có mặc quần áo bảo hộ và mang thiết bị thở, và trong trường hợp bị tai nạn, cho phép đưa được người bị nạn ra ngoài. Trong buồng máy làm hàng tối thiểu phải có hai lối thoát hiểm có cửa riêng biệt rộng rãi, có thể chấp nhận một lối thoát hiểm nếu khoảng cách đường thoát lớn nhất đến cửa là 5 m hoặc nhỏ hơn

3.3.6 Tiêu nước

Nhân viên mặc quần áo bảo hộ phải tiếp cận được dễ dàng tất cả các van cần thiết để làm hàng. Phải có biện pháp thích hợp để tiêu nước cho buồng bơm và buồng máy nén.

3.3.7 Tính nguyên vẹn kết cấu của khoang tháp

Khoang tháp được thiết kế để giữ nguyên vẹn kết cấu trong trường hợp nổ hoặc không kiểm soát được việc ngắt khí áp suất cao (áp suất dư và/hoặc gãy giòn), các đặc tính đó được chứng minh trên cơ sở phân tích rủi ro có xem xét đến giới hạn khả năng của thiết bị giảm áp suất.

3.4 Buồng điều khiển hàng

3.4.1 Bố trí buồng điều khiển hàng

Bất kỳ buồng điều khiển hàng nào cũng đều phải ở phía trên boong thời tiết và có thể được đặt trong khu vực hàng. Buồng điều khiển hàng có thể được đặt trong khu vực buồng sinh hoạt, buồng phục vụ hoặc trạm điều khiển với điều kiện phải thỏa mãn các yêu cầu sau:

(1) Buồng điều khiển hàng phải là một vùng không nguy hiểm

(2) Nếu cửa vào thỏa mãn 3.2.4-1, buồng điều khiển hàng có thể dẫn vào các khoang nêu trên; và

(3) Nếu cửa vào không thỏa mãn 3.2.4-1, buồng điều khiển hàng phải không được dẫn vào các khoang nêu trên và các vách biên của các khoang đó phải được bọc kết cấu cấp "A-60".

3.4.2 Thiết bị đo

Nếu buồng điều khiển hàng được thiết kế là một vùng không nguy hiểm thì các thiết bị đo cố gắng phải là hệ thống theo dõi gián tiếp và trong mọi trường hợp phải được thiết kế sao cho ngăn được bất kỳ sự rò lọt nào của hơi hàng vào khoang này. Việc đặt hệ thống phát hiện khí trong buồng điều khiển hàng sẽ không vi phạm yêu cầu đối với buồng được phân loại là vùng nguy hiểm nếu được lắp đặt phù hợp với các yêu cầu ở 13.6.11.

3.4.3 Nguồn phát lửa

Nếu buồng điều khiển hàng của tàu chở hàng dễ cháy được phân loại là một vùng nguy hiểm thì các nguồn phát lửa phải được loại trừ và bất kỳ thiết bị điện nào được lắp đặt phải thỏa mãn Chương 10.

3.5 Lối tiếp cận vào các khoang trong khu vực hàng

3.5.1 Lối tiếp cận để kiểm tra vỏ trong

Phải kiểm tra được bằng mắt ít nhất một phía của kết cấu vỏ trong mà không phải tháo bất kỳ kết cấu hoặc trang bị cố định nào. Nếu sự kiểm tra bằng mắt như vậy chỉ có thể thực hiện được ở mặt ngoài của vỏ trong thì dù có được kết hợp với các kiểm tra yêu cầu ở 3.5.2, 4.6.2(4) hoặc 4.20.3-7 hay không, vỏ trong này không được là vách biên của két dầu đốt.

3.5.2 Lối tiếp cận để kiểm tra cách nhiệt

Phải có thể kiểm tra được một phía của bất cứ phần cách nhiệt nào trong khoang hàng. Nếu toàn bộ hệ thống có thể được kiểm tra từ phía bên ngoài của vách biên khoang hàng khi các két ở nhiệt độ khai thác thì không yêu cầu phải kiểm tra được một phía của phần cách nhiệt từ phía trong khoang hàng.

3.5.3 Lối tiếp cận khoang hàng, v.v...

Việc bố trí các khoang hàng, các khoang trống, các két hàng và các khoang khác được phân loại là vùng nguy hiểm, phải đảm bảo sao cho một thuyền viên với đầy đủ quần áo phòng hộ và thiết bị thở ra vào và kiểm tra được, và để giúp cho việc sơ tán người bị tai nạn và/hoặc bị bất tỉnh. Việc bố trí như vậy phải thỏa mãn các yêu cầu sau:

(1) Lối tiếp cận được quy định như sau:

(a) Lối tiếp cận tới tất cả các két hàng. Lối tiếp cận phải trực tiếp từ boong thời tiết;

(b) Lối tiếp cận qua các lỗ ngang, các miệng khoang hoặc các lỗ chui. Kích thước phải đủ để cho phép một người có mang thiết bị thở lên xuống được bằng bất kỳ thang tay nào mà không bị trở ngại và có kích thước đủ rộng để để dễ dàng đưa một người bị nạn lên từ đáy của khoang. Kích thước tối thiểu phải không nhỏ hơn 600 x 600 mm;

(c) Lối tiếp cận qua các lỗ đứng hoặc lỗ chui tạo thành hành lang xuyên suốt chiều dài và chiều rộng của khoang. Kích thước tối thiểu phải không nhỏ hơn 600 x 800 mm ở độ cao cách tôn đáy không quá 600 mm trừ khi có lưới hoặc sàn để đứng khác; Và

(d) Các lỗ khoét tiếp cận hình tròn tới các két kiểu C phải có đường kính không nhỏ hơn 600 mm.

(2) Các kích thước quy định ở (1)(b) và (1)(c) có thể được giảm đi. Nếu yêu cầu của 3.5.3 có thể được Đăng kiểm chấp nhận;

(3) Khi hàng được chở trong hệ thống chứa hàng yêu cầu một vách ngăn thứ cấp, các yêu cầu ở (1)(b) và (1)(c) không áp dụng cho các khoang tách ra từ một khoang hàng bởi một vách biên bằng thép kín khí duy nhất. Các khoang này, trừ bất kỳ vùng không nguy hiểm xung quanh, phải có lối tiếp cận trực tiếp hoặc gián tiếp từ boong thời tiết.

(4) Lối tiếp cận cần thiết để kiểm tra là một lối tiếp cận được qua các kết cấu bên dưới và bên trên các két hàng, phải có ít nhất các mặt cắt ngang như yêu cầu ở (1)(c).

(5) Mục 3.5.1 hoặc 3.5.2 phải áp dụng như sau:

(a) Nếu yêu cầu phải đi qua giữa bề mặt để kiểm tra, độ phẳng hoặc cong và các cơ cấu như xà boong, nẹp gia cường, sườn, sống v.v… thì khoảng cách giữa bề mặt và cạnh tự do của các phần tử kết cấu cố định ít nhất phải là 380 mm. Khoảng cách giữa bề mặt phải kiểm tra và bề mặt mà các phần tử kết cấu cố định ở trên, ví dụ như boong, vách hoặc mạn tàu, ít nhất phải là 450 cho bề mặt két cong (ví dụ két kiểu C), hoặc 600 mm cho bề mặt két phẳng (ví dụ két kiểu A) (xem Hình 8D/3.1);

(b) Nếu không yêu cầu phải đi qua giữa bề mặt để kiểm tra và bất kỳ một phần của cơ cấu thì tầm nhìn khoảng cách giữa cạnh tự do của phần tử kết cấu và bề mặt kiểm tra ít nhất phải là 50 mm hoặc một nửa chiều rộng của tấm mặt cơ cấu, lấy giá trị nào lớn hơn (xem Hình 8D/3.2);

(c) Nếu kiểm tra bề mặt cong yêu cầu phải đi qua giữa bề mặt và bề mặt khác, bằng phẳng hoặc cong mà không có phần tử kết cấu cố định thì khoảng cách giữa hai bề mặt ít nhất là 380 mm (xem Hình 8D/3.3). Nếu không yêu cầu đi qua giữa bề mặt cong và bề mặt khác thì có thể chấp nhận khoảng cách nhỏ hơn 380 mm có tính đến hình dạng của bề mặt cong;

(d) Nếu kiểm tra bề mặt xấp xỉ bằng phẳng yêu cầu phải đi qua giữa hai bề mặt xấp xỉ bằng phẳng và song song mà không có phần tử kết cấu cố định thì khoảng cách giữa các bề mặt đó ít nhất là 600 mm. Trường hợp thang tiếp cận là cố định thì khe hở ít nhất là 450 mm để dễ dàng tiếp cận (xem Hình 8D/3.4);

(e) Khoảng cách nhỏ nhất giữa bộ phận gom két hàng và cơ cấu đáy đôi liền kề trong đường đi của giếng hút không nhỏ hơn khoảng cách cho trong Hình 8D/3.5 (Hình 8D/3.5 chỉ ra khoảng cách giữa các bề mặt phẳng của bộ phận gom và giếng hút nhỏ nhất là 150 mm, khe hở giữa cạnh giữa tấm đáy trên và chiều cao của giếng hút với điểm gãy khúc giữa các bề mặt hình cầu hoặc hình tròn và bộ phận gom của két nhỏ nhất là 380 mm). Nếu không có giếng hút thì khoảng cách giữa bộ phận gom két hàng và đáy trên không được nhỏ hơn 50 mm;

(f) Khoảng cách giữa vòm két hàng và các cơ cấu boong không được nhỏ hơn 150 mm (xem Hình 8D/3.6);

(g) Giàn giáo cố định hoặc di động được lắp đặt nếu thấy cần thiết để kiểm tra các két hàng, giá đỡ két hàng và các hạn chế (ví dụ như chống lắc dọc, lắc ngang và chống trôi dạt), cách nhiệt két hàng v.v… Giàn giáo này không nên làm ảnh hưởng đến khe hở theo quy định từ (a) đến (d); và

(h) Nếu kênh thông gió cố định hoặc di động thì phải được lắp đặt phù hợp với 12.1.2, những kênh thông gió này không nên làm giảm khoảng cách được yêu cầu từ (a) đến (d).

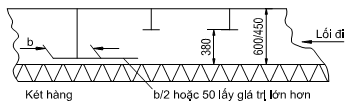

Hình 8D/3.1

Hình 8D/3.2

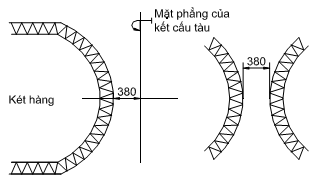

Hình 8D/3.3

Hình 8D/3.4

Hình 8D/3.5

Hình 8D/3.6

3.5.4 Lối tiếp cận vào vùng không nguy hiểm

Lối tiếp cận vào vùng không nguy hiểm từ boong thời tiết phải được bố trí bên ngoài vùng nguy hiểm thỏa mãn yêu cầu ở Chương 10, trừ khi lối tiếp cận được đi qua ngăn đệm kín khí phù hợp với 3.6.

3.5.5 Lối tiếp cận/thoát ra từ khoang tháp

Các khoang tháp phải được bố trí hai lối tiếp cận/lối thoát độc lập.

3.5.6 Lối tiếp cận từ vùng nguy hiểm đến vùng không nguy hiểm

Không được bố trí lối tiếp cận từ vùng nguy hiểm bên dưới boong thời tiết đến vùng không nguy hiểm.

3.6 Ngăn đệm kín khí

3.6.1 Bố trí các cửa kín khí

Lối tiếp cận giữa vùng nguy hiểm trên boong thời tiết hở và không gian không nguy hiểm phải bằng ngăn đệm kín khí. Bao gồm có hai cửa bằng thép tự đóng, kín khí, có khả năng duy trì được áp suất dư, đặt cách nhau ít nhất 1,5 m nhưng không quá 2,5 m. Không gian ngăn đệm kín khí phải được thông gió cưỡng bức từ vùng không nguy hiểm và duy trì ở áp suất lớn hơn vùng nguy hiểm trên boong thời tiết.

3.6.2 Thiết kế và bố trí thông gió

Nếu các không gian được bảo vệ bằng áp suất cao thì thông gió phải được thiết kế và lắp đặt theo các tiêu chuẩn được công nhận.

3.6.3 Báo động không đóng

Phải trang bị hệ thống báo động bằng âm thanh và nhìn thấy được cảnh báo ở hai phía của ngăn đệm kín khí. Báo động nhìn thấy được chỉ báo nếu một cánh cửa được mở ra. Báo động bằng âm thanh phát ra âm thanh nếu cửa ở hai phía của ngăn đệm kín khí không ở vị trí đóng.

3.6.4 Duy trì áp suất dư trong khoang được bảo vệ

Trên tàu chở các sản phẩm dễ cháy, thiết bị điện được đặt trong các khoang được bảo vệ bằng các ngăn đệm kín khí không phải là kiểu đã được công nhận, phải ngắt được khi bị mất áp suất dư trong khoang.

3.6.5 Thiết bị điện trong khoang được bảo vệ

Thiết bị điện dùng cho điều động, thiết bị neo và chằng buộc cũng như bơm chữa cháy sự cố được đặt trong khoang được bảo vệ bằng ngăn đệm kín khí phải là kiểu được chứng nhận an toàn phù hợp với 10.2.4.

3.6.6 Giám sát hơi hàng

Khoang ngăn đệm kín khí phải được trang bị để giám sát hơi hàng (xem 13.6.2).

3.6.7 Ngưỡng cửa

Theo các quy định tương ứng của Chương 18 tới 20 Phần 2A hoặc Chương 18 và 19 Phần 2B của Quy chuẩn này, chiều cao của ngưỡng cửa không được nhỏ hơn 300 mm.

3.7 Bố trí hệ thống hút khô, dằn và dầu đốt

3.7.1 Bố trí hệ thống tiêu nước không yêu cầu có vách chắn thứ cấp

Khi hàng được chở trong hệ thống chứa hàng không yêu cầu có vách chắn thứ cấp, các hệ thống tiêu nước thích hợp phải được trang bị cho khoang hàng không được nối với buồng máy. Phải có các phương tiện phát hiện bất kỳ sự rò rỉ nào.

3.7.2 Bố trí hệ thống tiêu nước yêu cầu có vách chắn thứ cấp

Khi có vách chắn thứ cấp, phải có các hệ thống tiêu nước thích hợp để tránh bất cứ sự rò rỉ nào vào các khoang hàng hoặc khoang cách ly qua các kết cấu kề cận. Ống hút không được dẫn tới các bơm nằm trong buồng máy. Phải có các phương tiện phát hiện sự rò rỉ đó.

3.7.3 Hệ thống tiêu nước của các khoang giữa các vách chắn

Khoang hàng hoặc khoang giữa các vách chắn của tàu có két rời loại A phải được trang bị hệ thống tiêu nước thích hợp để xử lý hàng lỏng nếu xảy ra rò hoặc nứt vỡ két hàng. Các hệ thống này phải có khả năng đưa hàng rò lọt trở về đường ống hàng lỏng.

3.7.4 Ống nối

Hệ thống được đề cập ở 3.7.3 phải gồm một đoạn ống nối có thể tháo rời được.

3.7.5 Liên kết với các bơm trong buồng máy

1 Các két dằn, bao gồm sống hộp ướt được dùng như đường ống dằn, các két dầu đốt và khoang không nguy hiểm, có thể được nối với các bơm trong buồng máy.

2 Các sống hộp khô có đường ống dằn đi qua, có thể được nối với bơm trong buồng máy với điều kiện là việc nối đó phải được dẫn trực tiếp tới bơm và việc xả từ bơm dẫn trực tiếp ra mạn không qua các van hoặc hộp van trên mỗi đường ống nối đường ống dẫn từ sống hộp đến các đường ống phục vụ cho các khoang không nguy hiểm.

3 Các ống thoát khí của bơm không được mở vào buồng máy.

3.8 Các hệ thống nhận và trả hàng ở mũi và lái

3.8.1 Quy định chung

Tùy theo các yêu cầu 3.8 và Chương 5 của Phần này, đường ống dẫn hàng có thể được bố trí để cho phép nhận và trả hàng ở mũi hoặc lái.

3.8.2 Các hệ thống nhận và trả hàng ở mũi và lái cho từng loại hàng

Các đường ống nhận và trả hàng ở mũi hoặc lái dẫn qua buồng sinh hoạt, buồng phục vụ hoặc trạm điều khiển không được sử dụng để dẫn các sản phẩm đòi hỏi phải là kiểu tàu 1G. Nếu áp suất thiết kế trên 2,5 Mpa thì các đường ống nhận và trả hàng ở mũi hoặc lái không được sử dụng để dẫn các sản phẩm độc hại như quy định ở 1.1.5(48).

3.8.3 Các hệ thống di động

Không cho phép sử dụng các hệ thống di động.

3.8.4 Bố trí lối vào, đường dẫn không khí vào và các lỗ khoét

1 Các lối vào, đường dẫn không khí vào và lỗ khoét dẫn vào các buồng sinh hoạt, buồng phục vụ, buồng máy và trạm điều khiển phải không được đối diện với vị trí nối với bờ của các thiết bị nhận và trả hàng ở mũi hoặc lái. Chúng phải được bố trí trên vách mạn ngoài của thượng tầng hoặc lầu và cách mút của thượng tầng hoặc lầu đối diện với chỗ đặt đầu nối bờ của các thiết bị nhận và trả hàng ở mũi hoặc lái một khoảng ít nhất bằng 4% của chiều dài của tàu nhưng không được nhỏ hơn 3 m. Khoảng cách này không cần phải vượt quá 5 m.

2 Các cửa sổ và cửa mạn nằm đối diện với đầu nối bờ và cửa nằm ở vách bên của thượng tầng hoặc lầu trong phạm vi nêu trên phải là kiểu cố định (không mở).

3 Ngoài ra, trong thời gian sử dụng các thiết bị nhận và trả hàng ở mũi hoặc lái, tất cả các cửa ra vào, cửa mạn và các lỗ khoét khác trên vách bên của thượng tầng hoặc lầu tương ứng phải ở trạng thái đóng kín.

4 Đối với các tàu nhỏ, nếu không thể thỏa mãn được yêu cầu từ 3.2.4-1 đến 3.2.4-4 và từ -1 đến -3 ở mục này, Đăng kiểm có thể xem xét và giảm nhẹ các yêu cầu nêu trên.

3.8.5 Đóng các lỗ khoét trên boong và đường dẫn không khí vào

Các lỗ khoét trên boong và đường dẫn không khí vào và ra các khoang nằm trong phạm vi 10 m từ vị trí đầu nối bờ nhận trả hàng phải ở trạng thái đóng kín trong thời gian sử dụng các thiết bị nhận hoặc trả hàng ở mũi hoặc lái.

3.8.6 Các thiết bị chữa cháy

Các thiết bị chữa cháy cho khu vực nhận và trả hàng ở mũi hoặc lái phải thỏa mãn yêu cầu ở 11.3.1-1(4) và 11.4.6.

3.8.7 Phương tiện liên lạc

Phải trang bị phương tiện liên lạc giữa trạm điều khiển hàng và vị trí nối bờ và phương tiện đó phải được chứng nhận sử dụng trong vùng nguy hiểm.

3.9 Yêu cầu vận hành

3.9.1 Phạm vi áp dụng

Những quy định ở 3.9 không liên quan đến việc kiểm tra duy trì cấp nhưng chỉ ra những vấn đề đó sẽ được theo dõi nghiêm ngặt bởi chủ tàu, hoặc thuyền trưởng cũng như tất cả những người khác chịu trách nhiệm đến vận hành tàu.

3.9.2 Thiết bị nhận và trả hàng ở mũi hoặc lái dùng cho từng loại hàng

Các đường ống nhận và trả hàng ở mũi hoặc lái dẫn qua các buồng sinh hoạt, buồng phục vụ hoặc trạm điều khiển không được dùng để dẫn các sản phẩm đòi hỏi phải là kiểu tàu 1G. Nếu áp suất thiết kế trên 2,5 Mpa thì các đường ống nhận và trả hàng ở mũi hoặc lái không được dùng để dẫn các sản phẩm độc hại như quy định ở 1.1.5(48).

3.9.3 Đóng các lỗ khoét

Trong thời gian sử dụng các thiết bị nhận và trả hàng ở mũi hoặc lái, tất cả các cửa ra vào, cửa mạn và các lỗ khoét khác trên vách bên của thượng tầng hoặc lầu tương ứng phải được đóng kín.

3.9.4 Đóng các lỗ khoét trên boong và đường dẫn không khí vào

Các lỗ khoét trên boong và đường dẫn không khí vào và ra nằm trong phạm vi 10 m từ vị trí đặt đầu nối bờ nhận trả hàng phải được đóng kín khi sử dụng các thiết bị nhận và trả hàng ở mũi hoặc lái.

CHƯƠNG 4 CHỨA HÀNG

4.1 Các định nghĩa

4.1.1 Ống nối

Ống nối là một phần của thân tàu hoặc bề mặt vật liệu cách nhiệt nơi mà nhiệt độ giảm cục bộ xảy ra liên quan đến nhiệt độ cho phép tối thiểu của thân tàu hoặc kết cấu thân tàu kề cận nó, hoặc được thiết kế có khả năng chịu được áp suất hàng/hệ thống kiểm soát nhiệt độ yêu cầu ở Chương 7.

4.1.2 Áp suất hơi thiết kế

Áp suất hơi thiết kế “P0” là áp suất đo lớn nhất ở đỉnh két, được dùng để thiết kế két.

4.1.3 Nhiệt độ thiết kế

Nhiệt độ thiết kế để chọn vật liệu là nhiệt độ nhỏ nhất mà hàng hóa có thể được chứa hoặc vận chuyển trong két hàng.

4.1.4 Két rời

Két rời là két tự mang, không tạo thành phần kết cấu thân tàu và không tham gia vào độ bền của thân tàu. Có ba loại két rời được quy định ở 4.21, 4.22 và 4.23.

4.1.5 Két kiểu màng

Két kiểu màng là két không tự mang có một lớp chất lỏng mỏng và kín khí (lớp màng) được đỡ thông qua sự cách ly bởi kết cấu kề cận của thân tàu. Két kiểu màng được đề cập ở 4.24.

4.1.6 Két liền

Két liền là két tạo thành một phần của kết cấu thân tàu và cùng chịu ảnh hưởng bởi cùng những tải trọng tác động vào cơ cấu kề cận thân tàu. Két liền được đề cập ở 4.25.

4.1.7 Két kiểu nửa màng

Két kiểu nửa màng là két không tự đỡ trong điều kiện chịu tải và có một lớp màng mà một phần được đỡ thông qua lớp cách nhiệt bởi kết cấu kề cận của thân tàu. Két kiểu nửa màng đề cập ở 4.26.

4.1.8 Các định nghĩa khác

Ngoài các định nghĩa ở 1.2, các định nghĩa nêu ở Chương này được áp dụng trong suốt phần này.

4.2 Phạm vi áp dụng

Ngoại trừ quy định từ 4.21 đến 4.26, các yêu cầu của 4.3 đến 4.20 áp dụng cho tất cả các kiểu két, bao gồm cả những két được đề cập ở 4.27.

4.3 Các yêu cầu hoạt động

4.3.1 Tuổi thọ thiết kế

Tuổi thọ thiết kế của hệ thống chứa hàng không được nhỏ hơn tuổi thọ thiết kế của tàu.

4.3.2 Điều kiện môi trường

Hệ thống chứa hàng được thiết kế cho điều kiện môi trường Bắc Đại Tây Dương và sơ đồ phân tán trạng thái biển dài hạn liên quan đến vùng hoạt động không hạn chế. Điều kiện môi trường thấp hơn, phù hợp với việc sử dụng dự kiến có thể được Đăng kiểm chấp nhận cho hệ thống chứa hàng chỉ sử dụng riêng cho vùng hoạt động hạn chế. Điều kiện môi trường lớn hơn có thể được yêu cầu hệ thống chứa hàng hoạt động trong điều kiện nghiêm ngặt hơn so với môi trường Bắc Đại Tây Dương.

4.3.3 Giới hạn an toàn

Hệ thống chứa hàng phải được thiết kế với giới hạn an toàn phù hợp:

(1) Chịu được trong điều kiện nguyên vẹn, các điều kiện môi trường tính toán cho tuổi thọ thiết kế của hệ thống chứa hàng và các điều kiện tải trọng thích hợp, bao gồm điều kiện tải trọng đồng nhất và một phần đầy đủ, làm đầy một phần trong giới hạn xác định và chuyến đi có tải trọng dằn; và

(2) Phù hợp với những tải trọng không chắc chắn, mô hình kết cấu, độ mỏi, ăn mòn, ảnh hưởng nhiệt, biến đổi vật liệu, lão hóa và các dung sai kết cấu.

4.3.4 Điều kiện thiết kế

Độ bền kết cấu của hệ thống chứa hàng phải được đánh giá dựa trên những hư hỏng, bao gồm nhưng không giới hạn biến dạng dẻo, mất độ bền ổn định và mỏi. Các điều kiện thiết kế cụ thể phải xem xét thiết kế cho từng hệ thống chứa hàng được đề cập ở 4.21 đến 4.26. Có ba loại chính của điều kiện thiết kế:

(1) Điều kiện thiết kế tới hạn - kết cấu hệ thống chứa hàng và các thành phần kết cấu phải chịu được các tải trọng xảy ra trong quá trình chế tạo, thử và dự kiến sử dụng để khai thác mà không mất đi tính nguyên vẹn kết cấu. Thiết kế với sự kết hợp thích đáng của các tải trọng sau đây:

(a) Áp suất trong;

(b) Áp suất ngoài;

(c) Tải trọng động do chuyển động của tàu;

(d) Tải trọng do nhiệt;

(e) Tải trọng do va đập của mặt thoáng;

(f) Tải trọng do biến dạng thân tàu;

(g) Khối lượng của két và hàng hóa với các phản lực tương ứng ở các đế tựa;

(h) Khối lượng của chất cách nhiệt;

(i) Tải ở các tháp và ở các liên kết khác; và

(j) Tải thử.

(2) Điều kiện thiết kế mỏi - kết cấu hệ thống chứa hàng và các thành phần kết cấu phải chịu được dưới tải trọng chu trình tích lũy.

(3) Hệ thống chứa hàng phải thỏa mãn các điều kiện sau:

(a) Va đập - hệ thống chứa hàng phải đặt ở vị trí được bảo vệ phù hợp với 2.4.1 và chịu được tải trọng va đập theo quy định ở 4.15.1 mà giá đỡ, hoặc kết cấu két tại vị trí giá đỡ không bị biến dạng, có thể gây nguy hiểm cho kết cấu két.

(b) Cháy - hệ thống chứa hàng phải chịu được mà không bị phá hủy với sự gia tăng áp suất bên trong theo quy định ở 8.4.1 được dự tính có cháy tại đó.

(c) Khoang bị ngập gây ra tính nổi trên két - Thiết bị chống nổi phải chịu được lực từ dưới lên theo quy định ở 4.15.2 và không bị biến dạng dẻo gây nguy hiểm tới thân tàu.

4.3.5 Dự trữ han gỉ

Các biện pháp này phải được áp dụng để đảm bảo kích thước tiết diện cơ cấu thân tàu thỏa mãn các quy định về độ bền kết cấu và được duy trì trong suốt tuổi thọ thiết kế. Các biện pháp có thể bao gồm, nhưng không giới hạn như, lựa chọn vật liệu, lớp lót, bổ sung lư
