Nội dung toàn văn Quy chuẩn kỹ thuật quốc gia QCVN 22:2018/BGTVT về Chế tạo và kiểm tra phương tiện, thiết bị xếp dỡ
Độ sâu hào, hố (m) | Khoảng cách cho phép nhỏ nhất đối với các loại đất (m) | ||||
Cát sỏi | Á cát | Á sét | Sét | Hoàng thổ | |
1 | 1,5 | 1,25 | 1 | 1 | 1 |
2 | 3 | 2,4 | 2 | 1,5 | 2 |
3 | 4 | 3,6 | 3,25 | 1,75 | 2,5 |
4 | 5 | 4,4 | 4 | 3 | 3 |
5 | 6 | 5,3 | 4,75 | 3,5 | 3,5 |
Nếu điều kiện mặt bằng không cho phép đảm bảo được khoảng cách quy định theo bảng trên, phải có biện pháp chống sụt lở hào, hố, rãnh trước khi đặt thiết bị xếp dỡ vào vị trí.
1.6.11 Các thiết bị xếp dỡ tự hành không được phép đặt trên mặt bằng có độ dốc lớn hơn độ dốc cho phép của thiết bị xếp dỡ đó, và không được phép đặt trên đất vừa lấp lên, chưa được đầm chặt.
1.7 Quy định an toàn trong sử dụng thiết bị xếp dỡ
1.7.1 Tất cả các thiết bị xếp dỡ theo quy định của Nhà nước đều phải kiểm định và thử theo các quy định của Quy chuẩn này.
1.7.2 Đơn vị sử dụng chỉ được phép sử dụng những thiết bị xếp dỡ có tình trạng kỹ thuật tốt, đã được kiểm định, thử và có giấy chứng nhận đang còn thời hạn. Không được phép sử dụng thiết bị xếp dỡ và các bộ phận mang tải chưa qua kiểm định, thử và chưa được cấp giấy chứng nhận sử dụng;
1.7.3 Chỉ được phép bố trí những người điều khiển thiết bị xếp dỡ đã được đào tạo và được cấp giấy chứng nhận. Những người buộc móc tải, đánh tín hiệu phải là thợ chuyên nghiệp, hoặc thợ nghề khác nhưng phải qua đào tạo.
1.7.4 Người điều khiển thiết bị xếp dỡ phải nắm chắc đặc tính kỹ thuật, tính năng tác dụng của các bộ phận cơ cấu của thiết bị, đồng thời nắm vững các yêu cầu về an toàn trong quá trình sử dụng thiết bị.
1.7.5 Chỉ được phép sử dụng thiết bị xếp dỡ theo đúng tính năng, tác dụng và đặc tính kỹ thuật của thiết bị do nhà máy chế tạo quy định. Không cho phép nâng tải có trọng lượng vượt quá sức nâng cho phép (SWL) của thiết bị xếp dỡ.
1.7.6 Không cho phép sử dụng thiết bị xếp dỡ có cơ cấu nâng được đóng mở bằng ly hợp ma sát hoặc ly hợp vấu để nâng hạ và di chuyển người, kim loại lỏng, vật liệu nổ, chất độc, bình đựng khí nén hoặc chất lỏng nén.
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
1.7.8 Chỉ được dùng hai hoặc nhiều thiết bị xếp dỡ để cùng nâng một tải trong các trường hợp đặc biệt và phải có giải pháp an toàn được tính toán và duyệt. Tải phân bố lên mỗi thiết bị xếp dỡ không được lớn hơn sức nâng của thiết bị xếp dỡ đó. Trong giải pháp an toàn phải có sơ đồ buộc móc tải, sơ đồ di chuyển tải và chỉ rõ trình tự thực hiện các thao tác, yêu cầu về kích thước, vật liệu và công nghệ chế tạo các thiết bị phụ trợ để móc tải. Phải giao trách nhiệm cho người có kinh nghiệm về công tác nâng chuyển chỉ huy suốt quá trình nâng chuyển.
1.7.9 Trong quá trình sử dụng thiết bị xếp dỡ, không cho phép:
- Người lên, xuống thiết bị xếp dỡ khi thiết bị xếp dỡ đang hoạt động;
- Người ở trong bán kính quay của cần trục;
- Người ở trong vùng hoạt động của thiết bị xếp dỡ mang tải bằng nam châm, chân không hoặc gầu ngoạm;
- Nâng, hạ và chuyển tải khi có người đứng ở trên tải;
- Nâng tải trong tình trạng tải chưa ổn định hoặc chỉ móc một bên của móc cẩu kép;
- Nâng tải bị vùi xuống đất, bị các vật khác đè lên, bị liên kết bằng bulông hoặc bằng bê tông với các vật khác;
- Dùng thiết bị xếp dỡ để lấy cáp hoặc xích buộc tải đang bị vật đè lên;
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- Chuyển hướng chuyển động của các cơ cấu khi cơ cấu chưa ngừng hẳn;
- Nâng tải lớn hơn sức nâng cho phép tương ứng với tầm với và vị trí của chân chống phụ của cần trục;
- Cẩu với, kéo lê tải;
- Vừa dùng người đẩy hoặc kéo tải vừa cho cơ cấu nâng hạ tải.
1.7.10 Phải đảm bảo lối đi tự do cho người điều khiển thiết bị xếp dỡ khi điều khiển bằng nút bấm từ mặt đất hoặc sàn nhà.
1.7.11 Khi thiết bị xếp dỡ di động đang làm việc, các lối lên và ra đường ray phải được rào chắn.
1.7.12 Cấm người ở trên hành lang của thiết bị xếp dỡ khi chúng đang hoạt động. Chỉ cho phép tiến hành các công việc vệ sinh, tra dầu mỡ, sửa chữa trên thiết bị xếp dỡ khi đã thực hiện các biện pháp đảm bảo làm việc an toàn (phòng ngừa rơi ngã, điện giật...).
1.7.13 Đơn vị sử dụng phải quy định và tổ chức thực hiện hệ thống trao đổi tín hiệu giữa người buộc móc tải với người điều khiển thiết bị xếp dỡ. Tín hiệu sử dụng phải được quy định cụ thể và không thể lẫn được với các hiện tượng khác ở xung quanh.
1.7.14 Khi người sử dụng thiết bị xếp dỡ không nhìn thấy tải trong suốt quá trình nâng hạ và di chuyển tải phải bố trí người đánh tín hiệu.
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
1.7.16 Các thiết bị xếp dỡ làm việc ngoài trời phải ngừng hoạt động khi tốc độ gió lớn hơn tốc độ gió cho phép theo thiết kế của thiết bị đó.
1.7.17 Đối với thiết bị xếp dỡ làm việc ngoài trời, không cho phép treo panô, áp phích, khẩu hiệu hoặc che chắn làm tăng diện tích cản gió của thiết bị xếp dỡ.
1.7.18 Phải xiết chặt các thiết bị kẹp ray, thiết bị chống tự di chuyển của các cần trục tháp, cổng trục, cần trục chân đế khi kết thúc làm việc hoặc khi tốc độ gió vượt tốc độ gió cho phép. Khi có bão phải có biện pháp gia cố thêm đối với các loại máy trục nói trên.
1.7.19 Chỉ được phép hạ tải xuống vị trí đã định, nơi loại trừ được khả năng rơi, đổ hoặc trượt. Chỉ được phép tháo bỏ dây treo các kết cấu, bộ phận lắp ráp khỏi móc, khi các kết cấu và bộ phận đó đã được cố định chắc chắn và ổn định.
1.7.20 Trước khi hạ tải xuống hào, hố, giếng, hầm tàu... phải hạ móc không tải xuống vị trí thấp nhất để kiểm định số vòng cáp còn lại trên tang. Nếu số vòng cáp còn lại trên tang từ 2 vòng trở lên, thì mới được phép nâng, hạ tải.
1.7.21 Phải ngừng hoạt động của thiết bị xếp dỡ khi:
- Phát hiện các vết nứt ở những vị trí quan trọng của kết cấu kim loại;
- Phát hiện biến dạng dư của kết cấu kim loại;
- Phát hiện phanh của bất kỳ một cơ cấu nào bị hỏng;
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- Phát hiện đường ray của thiết bị xếp dỡ hư hỏng hoặc không đảm bảo yêu cầu kỹ thuật.
1.7.22 Khi bốc, xếp tải lên các phương tiện vận tải phải đảm bảo độ ổn định của phương tiện vận tải.
1.7.23 Người buộc móc tải chỉ được phép đến gần tải khi tải đã hạ đến độ cao không lớn hơn 1 m tính từ mặt sàn chỗ người móc tải đứng.
1.7.24 Thiết bị xếp dỡ phải được bảo dưỡng định kỳ. Phải sửa chữa, thay thế các chi tiết, bộ phận đã bị hư hỏng, mòn quá giới hạn cho phép.
1.7.25 Khi sửa chữa, thay thế các chi tiết bộ phận của thiết bị xếp dỡ, phải có biện pháp đảm bảo an toàn.
Sau khi thay thế, sửa chữa các bộ phận, chi tiết quan trọng phải tiến hành kiểm định và thử thiết bị xếp dỡ trước khi đưa vào sử dụng.
1.8 Quy định an toàn đối với thang máy, vận thăng, thang cuốn và băng tải
Ngoài tuân theo các quy định liên quan trong Quy chuẩn này còn phải tuân theo các quy định trong các tiêu chuẩn tương ứng được nêu trong 1.3, phần I.
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
2.1 Hồ sơ thiết kế thẩm định
2.1.1 Hồ sơ thiết kế trình Đăng kiểm thẩm định khi chế tạo mới thiết bị xếp dỡ bao gồm:
1 Bản thuyết minh chung; bản tính độ bền kết cấu, độ ổn định chống lật và dịch chuyển do gió; bản tính các cơ cấu hoạt động của thiết bị xếp dỡ.
2 Bản vẽ tổng thể có ghi các kích thước và thông số kỹ thuật chính.
3 Bản vẽ sơ đồ nguyên lý hoạt động và các đặc trưng kỹ thuật chính của hệ thống truyền động điện, thủy lực hoặc khí nén, thiết bị động lực, điều khiển và bố trí các thiết bị an toàn.
4 Bản vẽ các kết cấu kim loại.
5 Bản vẽ lắp các cụm cơ cấu, sơ đồ mắc cáp.
6 Quy trình kiểm tra và thử tải.
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

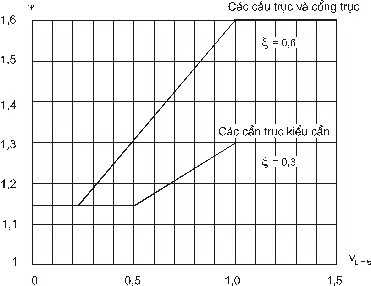

2.2 Phân nhóm và tải trọng tác dụng lên các kết cấu, cơ cấu của thiết bị xếp dỡ
2.2.1 Phân nhóm các thiết bị xếp dỡ và các bộ phận cấu thành
1 Phương pháp phân nhóm chung
Trong thiết kế thiết bị xếp dỡ và các bộ phận cấu thành của chúng, cần phải xét đến chế độ làm việc mà thiết bị xếp dỡ và các bộ phận cấu thành của chúng phải làm việc trong quá trình sử dụng; với mục đích này việc phân nhóm được thực hiện như sau:
- Phân nhóm thiết bị xếp dỡ theo tổng thể;
- Phân nhóm các cơ cấu riêng biệt của thiết bị xếp dỡ theo tổng thể;
- Phân nhóm các bộ phận của kết cấu và cơ cấu thiết bị xếp dỡ.
Việc phân nhóm này được căn cứ theo:
- Tổng thời gian sử dụng của hạng mục đang xét;
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
2 Phân nhóm các thiết bị xếp dỡ theo tổng thể
(1) Hệ thống phân nhóm
Việc phân nhóm thiết bị xếp dỡ theo tổng thể được phân thành 8 nhóm, được ký hiệu tương ứng là: A1, A2,......., A8 tương ứng (xem 2.2.1.2.(4)), dựa trên 10 cấp sử dụng và 4 cấp phổ tải.
(2) Cấp sử dụng
Thời gian sử dụng của một thiết bị xếp dỡ là số các chu kỳ nâng mà thiết bị thực hiện. Một chu kỳ nâng là toàn bộ thời gian thực hiện các thao tác nối tiếp nhau bắt đầu từ thời điểm khi tải được nâng và kết thúc tại thời điểm khi thiết bị xếp dỡ ở trạng thái sẵn sàng nâng tải tiếp theo.
Tổng thời gian sử dụng của một thiết bị xếp dỡ là khoảng thời gian dự tính sử dụng thiết bị xếp dỡ, bắt đầu từ thời điểm đưa thiết bị xếp dỡ vào sử dụng và kết thúc tại thời điểm khi thiết bị xếp dỡ bị loại bỏ.

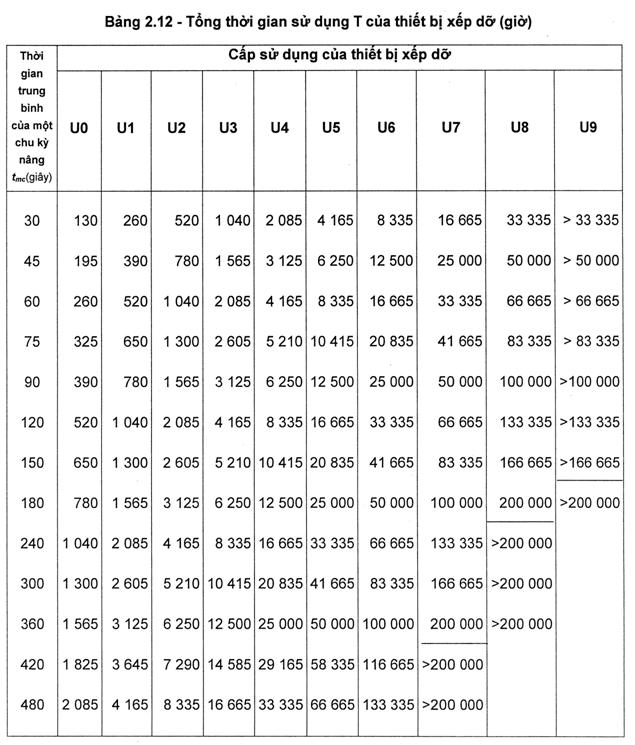

Trên cơ sở tổng thời gian sử dụng, thiết bị xếp dỡ được phân thành 10 cấp sử dụng được ký hiệu tương ứng là U0, U1, U2,... U9 và được xác định theo Bảng 2.1.
Bảng 2.1. Cấp sử dụng thiết bị xếp dỡ
Ký hiệu
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
U0
U1
U2
U3
U4
U5
U6
U7
U8
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
nmax £ 16 000
16 000 < nmax £ 32 000
32 000 < nmax £ 63 000
63 000 < nmax £ 125 000
125 000 < nmax £ 250 000
250 000 < nmax £ 500 000
500 000 < nmax £ 1 000 000
1 000 000 < nmax £ 2 000 000
2 000 000 < nmax £ 4 000 000
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
(3) Phổ tải
Phổ tải đặc trưng cho tổng số tải được nâng trong tổng thời gian sử dụng (xem mục 2.2.1.2.(2) của một thiết bị xếp dỡ. Phổ tải là một hàm số phân bố y = f(x), trong đó x (0 £ x £ 1) biểu thị cho tổng thời gian sử dụng mà trong đó tỷ số giữa tải nâng với tải trọng làm việc an toàn tối thiểu đạt được một giá trị y cho trước (0 £ y £ 1).

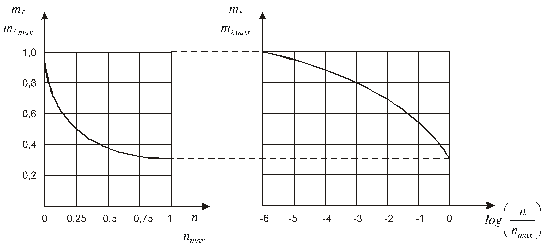

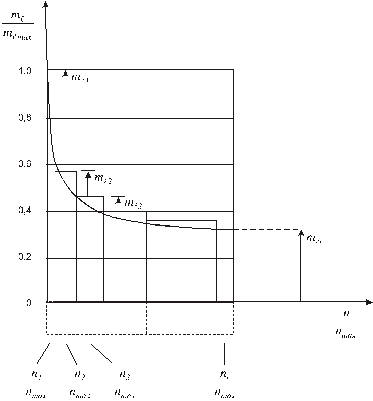

Ví dụ một phổ tải được cho trong Hình 2.1 - a và b.
Hình 2.1 - a
Hình 2.1 - b
mℓ: các tải;
mℓmax: tải trọng làm việc an toàn;
n: số các chu kỳ nâng, mà trong các chu kỳ đó tải nâng lớn hơn hoặc bằng tải mℓ;
...
...
...
Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Mỗi một phổ tải được đặc trưng bởi một hệ số phổ tải của thiết bị KP, được xác định bằng:
|
