Quy chuẩn QCVN33:2011/BTTTT

2.1.3. Yêu cầu đối với cột treo cáp

2.1.3.1. Yêu cầu chung

a) Cột treo cáp viễn thông bằng bê tông cốt thép hoặc thép hình, phải bảo đảm chất lượng theo quy chuẩn kỹ thuật.

b) Các cột góc và cột chịu lực (cột nối cao, cột vượt đường) phải được thiết kế củng cố cột. Thiết kế củng cố cột có thể bằng dây co, chân chống, xây ụ quầy, đổ bờ lốc cột hoặc làm cột ghép.

2.1.3.2. Yêu cầu về độ chôn sâu của cột treo cáp

Độ chôn sâu của cột treo cáp phụ thuộc vào cấp đất tại nơi chôn cột và chiều dài cột, được quy định tại Bảng 2.

Bảng 2. Độ chôn sâu của cột phụ thuộc vào chiều dài cột và cấp đất

Chiều dài cột (m)

Độ chôn sâu của cột (m) đối với đất cấp I, II, III

...

...

...

6

1,4

0,9

7

1,6

1,0

8

1,8

1,0

...

...

...

1,8

1,2

Chú thích:

1. Cấp đất được xác định theo Quy định của Bộ Xây dựng.

2. Đối với đất cấp IV phải thực hiện đổ bờ lốc cột hoặc xây ụ quầy quanh chân cột sao cho phần chân cột nằm trong đất và ụ quầy như quy định đối với đất cấp I, II, III.

3. Khi nối cao thêm cột thì phải củng cố cột bằng dây co.

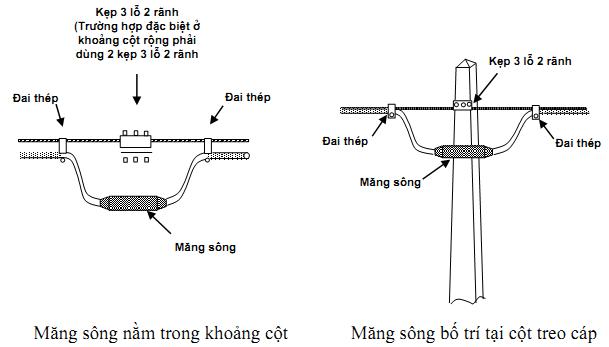

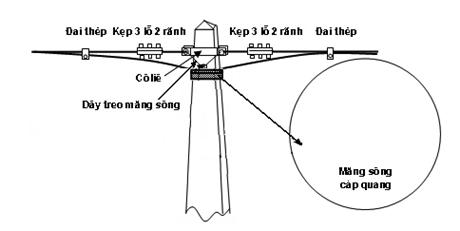

2.1.3.3. Yêu cầu về khoảng cách tối đa giữa các cột treo cáp và độ chùng tối thiểu của cáp treo

a) Khoảng cách tối đa giữa các cột treo cáp trên cùng một tuyến là 70 m.

b) Độ chùng tối thiểu của cáp treo quy định tại Phụ lục A.

...

...

...

a) Cột treo cáp viễn thông dưới đường dây điện lực tại chỗ giao chéo phải đảm bảo khoảng cách từ đỉnh cột đến dây điện lực thấp nhất không nhỏ hơn:

• 5 m đối với đường dây điện lực có điện áp đến 10 kV;

• 6 m đối với đường dây điện lực có điện áp đến 35 kV;

• 7 m đối với đường dây điện lực có điện áp đến 110 kV;

• 8 m đối với đường dây điện lực có điện áp đến 220 kV.

b) Không bố trí cột treo cáp viễn thông dưới dây dẫn của đường dây 500 kV.

c) Cột treo cáp viễn thông dựng cạnh đường dây 500 kV phải đảm bảo:

• Khoảng cách từ đỉnh cột treo cáp viễn thông đến dây dẫn thấp nhất của đường dây 500 kV không nhỏ hơn 20 m.

• Khoảng cách từ cột treo cáp viễn thông đến hình chiếu lên mặt đất của dây dẫn gần nhất của đường dây 500 kV không nhỏ hơn 15 m.

...

...

...

2.1.4.1. Yêu cầu chung

a) Tuyến cáp treo phải thẳng (nếu điều kiện địa hình, không gian cho phép).

b) Tuyến cáp phải đi ngoài phạm vi giới hạn an toàn của các công trình khác như đường sắt, đường ô tô, đê điều, nhà máy, hầm mỏ, khu vực quân sự, sân bay (trừ trường hợp được quy định hoặc cho phép).

c) Tuyến cáp không được giao chéo qua đường sắt, đường ôtô, trường hợp bất khả kháng được giao chéo theo phương án thuận lợi nhất cho thi công và quản lý, bảo dưỡng.

d) Tuyến cáp treo không được vượt trên đường dây điện cao thế mà phải đi xuống dưới. Tuyến cáp treo không được vượt đường cao tốc mà phải đi ngầm dưới đất.

2.1.4.2. Yêu cầu về khoảng cách thẳng đứng giữa cáp treo và các công trình khác

a) Khoảng cách thẳng đứng nhỏ nhất giữa cáp treo đến các công trình kiến trúc khác, tính ở điểm treo cáp thấp nhất theo quy định tại Bảng 3.

b) Khoảng cách thẳng đứng nhỏ nhất từ cáp viễn thông cao nhất đến dây điện lực thấp nhất tại điểm giao chéo theo quy định tại Bảng 4.

c) Khoảng cách nhỏ nhất giữa cáp viễn thông, phụ kiện treo cáp viễn thông và dây điện lực khi dùng chung cột theo quy định tại Bảng 5.

...

...

...

Vị trí

Khoảng cách (m)

Ghi chú

Vượt qua đường ôtô khi:

+ Không có xe cần trục đi qua

+ Có xe cần trục đi qua

4,5

5,5

...

...

...

Vượt qua đường sắt:

+ Trong ga đường sắt

+ Ngoài ga đường sắt

7,5

6,5

Tính đến mặt đường ray

Vượt qua đường tàu điện, xe điện hoặc xe buýt điện

...

...

...

Vượt qua đường thủy có tàu bè đi lại ở bên dưới

1

Tính đến điểm cao nhất của phương tiên giao thông đường thủy tại thời điểm nước cao nhất

Vượt qua ngõ, hẻm không có xe ôtô đi lại bên dưới

4

Dọc theo đường ôtô

3,5

...

...

...

Các công trình cố định

1

Tính đến điểm gần nhất của công trình

Bảng 4. Khoảng cách thẳng đứng nhỏ nhất cho phép từ cáp viễn thông cao nhất đến dây điện lực thấp nhất tại điểm giao chéo

Điện áp của đường dây điện lực (kV)

Khoảng cách thẳng đứng cho phép (m) khi:

Đường dây điện lực có trang bị dây chống sét

Đường dây điện lực không có trang bị dây chống sét

...

...

...

2

4

Đến 35

3

4

Đến 110

3

5

Đến 220

...

...

...

6

Đến 500

5

-

Chú thích:

1. Khi cáp viễn thông giao chéo với đường dây điện lực có điện áp từ 1 kV trở xuống, khoảng cách nhỏ nhất ở chỗ giao chéo là 0,6 m.

2. Cho phép cáp viễn thông giao chéo đi trên đường dây điện lực có điện áp không quá 380 V, nhưng cáp viễn thông phải bảo đảm các quy định sau:

a) Cáp phải có hệ số an toàn cơ học lớn hơn 1,5.

b) Vỏ bọc cáp phải bảo đảm chịu được điện áp lớn hơn 2 lần điện áp của dây điện lực.

...

...

...

Bảng 5. Khoảng cách nhỏ nhất cho phép giữa cáp viễn thông, phụ kiện treo cáp viễn thông và dây điện lực khi dùng chung cột

Điện áp của đường dây điện lực (kV)

Khoảng cách nhỏ nhất cho phép (m)

Đến 1

1,25

Đến 22

3

Đến 35

...

...

...

Đến 110

4,5

Trên 110

Không được treo cáp viễn thông

2.1.4.3. Yêu cầu về khoảng cách giữa cáp treo và công trình kiến trúc khác

Khoảng cách ngang nhỏ nhất từ cáp treo đến các công trình kiến trúc khác theo quy định tại Bảng 6.

Bảng 6. Khoảng cách ngang nhỏ nhất từ cáp treo đến các công trình kiến trúc khác

Loại kiến trúc

Khoảng cách (m)

...

...

...

4/3 chiều cao cột

Đường cột treo cáp tới nhà cửa và các vật kiến trúc khác (*)

3,5

Đường cột treo cáp tới mép vỉa hè, mép đường bộ (*)

0,5

Từ cáp tới các cành cây gần nhất (*)

0,5

Chú thích: (*) Không bắt buộc nếu điều kiện địa hình, không gian không cho phép. Trường hợp lăp đặt cáp doc tường nhà trạm viễn thông, tường nhà cao tầng có nhiều chủ sử dụng, phải chuyển sang đi cáp ngầm, đặt cáp trong ống nhựa gắn vào tường hoặc đặt trong thang cáp).

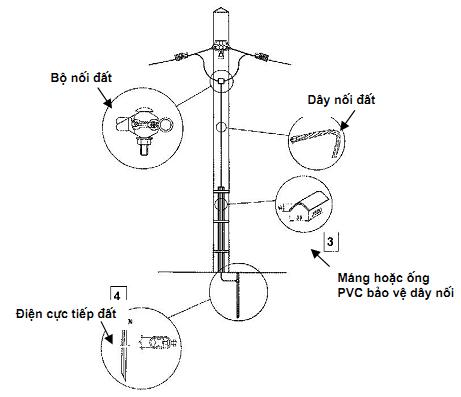

2.1.5. Tiếp đất và chống sét cho mạng cáp treo

...

...

...

2.1.5.2. Cáp treo là cáp đồng và cáp quang có vỏ bọc kim loại được bọc ngoài một lớp cách điện phải thực hiện tiếp đất như sau:

a) Tiếp đất dây treo cáp hoặc dây tự treo cáp bằng kim loại, khoảng cách giữa hai điểm tiếp đất gần nhau nhất không lớn hơn 300 m. Trị số điện trở tiếp đất theo quy định tại Bảng 7.

b) Tiếp đất vỏ kim loại cáp tại các hộp cáp. Trị số điện trở tiếp đất theo quy định tại Bảng 7.

Bảng 7. Trị số điện trở tiếp đất cho dây treo cáp hoặc dây tự treo cáp

Điện trở suất của đất (Ω.m)

< 50

51 ÷ 100

101 ÷ 300

301 ÷ 500

...

...

...

Điện trở tiếp đất (Ω) không lớn hơn

5

6

7

10

12

Chú thích: Để đảm bảo tuân thủ các yêu cầu tại quy chuẩn này, có thể áp dụng các biện pháp bảo vệ như sau:

- Duy trì tính liên tục của các thành phần kim loại (dây treo, màng chắn từ...) trên toàn tuyến cáp.

- Lắp đặt các thiết bị bảo vệ trên các đôi dây kim loại tại giao diện đường dây và thiết bị.

...

...

...

2.2. Quy định kỹ thuật đối với cáp trong cống bể

2.2.1. Điều kiện sử dụng cáp trong cống bể

Công trình cáp trong cống bể được sử dụng trong các trường hợp sau đây:

a) Tuyến cáp có dung lượng lớn.

b) Trong khu vực đô thị cần phải đảm bảo mỹ quan.

c) Các tuyến cáp quan trọng cần đảm bảo độ ổn định tránh các tác động bên ngoài.

2.2.2. Yêu cầu đối với cáp trong cống bể

Cáp đồng và cáp quang đi trong cống bể phải bảo đảm các yêu cầu về cơ, lý, hóa, điện, có khả năng chống ẩm, chống ăn mòn, chống côn trùng và động vật gặm nhấm theo tiêu chuẩn của doanh nghiệp và quy chuẩn kỹ thuật.

2.2.3. Yêu cầu đối với hầm cáp, hố cáp (bể cáp)

...

...

...

2.2.3.2. Nắp bể cáp phải ngang bằng so với mặt đường, mặt hè phố, không bập bênh, đảm bảo an toàn cho người và các phương tiện giao thông qua lại và phải ngăn được chất thải rắn lọt xuống hầm cáp, hố cáp.

2.2.3.3. Tùy thuộc vào vị trí lắp đặt bể cáp, nắp bể cáp phải chịu được tải trọng như quy định ở Bảng 8.

Bảng 8. Khả năng chịu tải trọng của nắp bể cáp

Khả năng chịu tải trọng của nắp bể cáp (kN)

Vị trí lắp đặt bể cáp

Không nhỏ hơn 15

Trên vỉa hè hoặc những nơi ôtô không thể vào được

Không nhỏ hơn 125

Trên vỉa hè hoặc bãi đỗ xe khách

...

...

...

Dưới lòng đường ít xe tải đi qua

Không nhỏ hơn 400

Dưới đường cao tốc, đường xe tải

Không nhỏ hơn 600

Khu vực bến cảng, sân bay

2.2.4. Yêu cầu đối với tuyến cống bể

2.2.4.1. Yêu cầu chung

a) Tuyến cống bể phải thẳng (nếu điều kiện địa hình, không gian cho phép).

b) Góc đổi hướng tuyến cống bể không lớn hơn 90o. Giữa hai hầm cáp hoặc hố cáp liền kề chỉ được phép có một góc đổi hướng bằng 900.

...

...

...

Hình 1. Góc đổi hướng tuyến cống bể

c) Tùy theo điều kiện địa hình, không gian, tuyến cống bể phải được xây dựng theo thứ tự ưu tiên từ cao đến thấp như sau:

• Tuyến cống bể đi dưới vỉa hè hoặc giải phân cách giữa hai làn đường.

• Tuyến cống bể dưới lòng đường, đi sát về một bên lề đường, nếu là đường một chiều thì chọn lề bên tay phải theo hướng đi đường một chiều.

• Tuyến cống bể không cắt ngang qua đường sắt. Trường hợp bắt buộc phải cắt ngang đường sắt phải chọn vị trí thích hợp cách xa chỗ có mật độ các phương tiện giao thông lớn.

d) Khi thiết kế mới hoặc sửa chữa, nâng cấp các tuyến hầm cáp, hố cáp, cống cáp, và khi điều kiện địa hình, không gian cho phép, phải thực hiện ngầm hóa tới tận nhà thuê bao.

2.2.4.2. Yêu cầu về độ sâu lắp đặt cống cáp

Độ sâu lắp đặt cống cáp tính từ đỉnh của lớp cống cáp trên cùng đến mặt đất phải đảm bảo quy định sau:

a) Dưới lòng đường tối thiểu là 0,7 m.

...

...

...

2.2.4.3. Yêu cầu về khoảng cách giữa đường cống cáp với các công trình khác

a) Khoảng cách nhỏ nhất giữa đường cống cáp với các đường ống cấp nước, cống, nước thải, đường điện lực ngầm như quy định trong Bảng 9.

Bảng 9. Khoảng cách nhỏ nhất giữa đường cống cáp với các công trình ngầm khác

Trạng thái đi gần của đường cống cáp

Khoảng cách nhỏ nhất đến các công trình ngầm khác (m)

Đường ống nước, cỡ ống Φ (mm)

Cống nước thải

Các ống dẫn khí, xăng dầu

Cáp điện lực

...

...

...

300 ÷ 400

> 400

Song song

1

1,5

2

1

0,6

0,6

...

...

...

0,25

0,25

0,25

0,25

0,3

0,5

Chú thích:

1. Trong mọi trường hợp tuyến cống cáp khi đi gần các công trình ngầm khác phải tuân theo quy định về khoảng cách an toàn của công trình ngầm này.

2. Cáp viễn thông ngầm khi vượt qua cáp điện lực phải đi bên trên cáp điện lực ngầm. Trường hợp một trong hai cáp có vỏ bọc bằng kim loại hoặc được đặt trong ống kim loại thì khoảng cách tại chỗ giao chéo có thể giảm xuống 0,25 m.

...

...

...

b) Khoảng cách nhỏ nhất giữa đường cống cáp với đường sắt và xe điện như quy định trong Bảng 10.

Bảng 10. Khoảng cách nhỏ nhất giữa đường cống cáp với đường sắt và đường xe điện

Trạng thái đi gần của đường cống cáp

Khoảng cách nhỏ nhất đến các công trình khác (m)

Đường sắt

Đường xe điện

Song song

1

2

...

...

...

1,2

1,1

Chú thích:

1. Khoảng cách song song của đường cống cáp với đường sắt được tính từ tuyến cáp chôn tới chân taluy đường sắt gần nhất.

2. Cáp đồng và cáp quang đi ngầm qua đường sắt và đường xe điện, phải đặt trong ống thép hoặc ống nhựa bọc bê tông dài ra về hai phía so với đường ray ngoài cùng mỗi bên tối thiểu là 3 m.

3. Phải tuân thủ quy định về khoảng cách an toàn của các công trình lân cận đường cống cáp.

c) Khoảng cách giữa đường cống cáp với một số kiến trúc khác như quy định trong Bảng 11.

Bảng 11. Khoảng cách nhỏ nhất giữa đường cống cáp với một số kiến trúc khác

Loại kiến trúc

...

...

...

Song song

Giao chéo

Cột điện, cột treo cáp viễn thông

0,5

-

Mép vỉa hè

1,0

-

Móng cầu vượt, đường hầm

...

...

...

-

Móng tường, hàng rào

1,0

-

2.2.5. Tiếp đất và chống sét cho mạng cáp trong cống bể

2.2.5.1. Cáp đồng và cáp quang có thành phần kim loại trong cống bể phải tuân thủ các quy định về tần suất thiệt hại do sét tại QCVN 32:2011/BTTTT – Quy chuẩn kỹ thuật quốc gia về chống sét cho các trạm viễn thông và mạng cáp ngoại vi viễn thông.

2.2.5.2. Đối với cáp đồng, phải nối đất vỏ bọc kim loại và đai sắt dọc theo tuyến cáp tại các vị trí hầm cáp. Khoảng cách giữa hai điểm tiếp đất gần nhau nhất không lớn hơn 300 m. Điện trở tiếp đất được quy định trong Bảng 12.

Bảng 12. Điện trở tiếp đất vỏ kim loại của cáp đồng

Điện trở suất của đất (Ω.m)

...

...

...

101 - 300

301 - 500

> 500

Điện trở tiếp đất (Ω) không lớn hơn

20

30

35

45

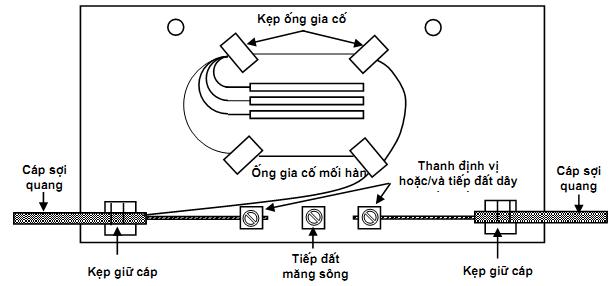

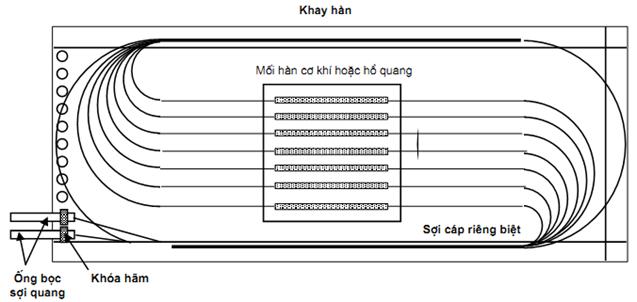

2.2.5.3. Đối với cáp quang có thành phần kim loại, phải thực hiện tiếp đất thành phần kim loại dọc theo tuyến cáp như đối với cáp đồng.

...

...

...

Chú thích: Để hạn chế rủi ro thiệt hại do sét, có thể áp dụng các biện pháp bảo vệ như sau:

- Đảm bảo và duy trì tính liên tục của các thành phần kim loại (màn chắn điện từ, thành phần gia cường...) tại các mối nối và tại các tủ cáp, hộp cáp dọc tuyến.

- Ở nơi có hoạt động dông sét cao phải sử dụng loại cáp có lớp vỏ nhôm hoặc vỏ nhôm - thép có bọc ngoài bằng Polyethylene (PE).

- Sử dụng các thiết bị bảo vệ phù hợp ở các vị trí phù hợp.

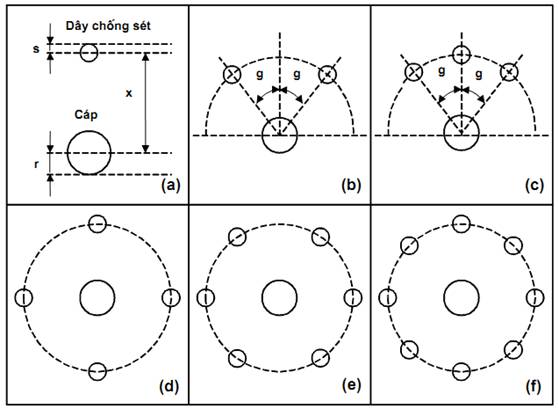

- Sử dụng dây chống sét: Hiệu quả bảo vệ của dây chống sét được xác định thông qua hệ số che chắn (η). Việc xác định hệ số che chắn của dây chống sét theo quy định tại Phụ lục B.

2.3. Quy định kỹ thuật đối với cáp chôn trực tiếp

2.3.1. Điều kiện sử dụng cáp chôn trực tiếp

Cáp chôn trực tiếp được sử dụng trong các trường hợp sau đây:

a) Tuyến cáp có dung lượng lớn, ổn định lâu dài.

...

...

...

c) Trong vùng hoặc khu vực đã hoặc tương đối ổn định về các công trình xây dựng.

d) Các tuyến cáp cần đảm bảo độ ổn định tránh các tác động bên ngoài.

2.3.2. Yêu cầu đối với cáp chôn trực tiếp

Cáp viễn thông chôn trực tiếp là loại cáp có vỏ bằng kim loại hoặc chất dẻo đặt trực tiếp trong đất. Cáp đồng và cáp quang chôn trực tiếp phải bảo đảm các yêu cầu về cơ, lý, hóa, điện có khả năng chống ẩm, chống ăn mòn, chống côn trùng và động vật gặm nhấm theo tiêu chuẩn của doanh nghiệp và quy chuẩn kỹ thuật.

2.3.3. Yêu cầu đối với tuyến cáp chôn trực tiếp

2.3.3.1. Yêu cầu chung

a) Tuyến cáp phải ngắn nhất (trong điều kiện địa hình, không gian cho phép).

b) Đảm bảo khoảng cách an toàn từ cáp đến các công trình ngầm khác như đường ống cấp nước, cống nước thải, cáp điện lực đi trong cống ngầm theo quy định tại Bảng 9.

c) Đảm bảo khoảng cách nhỏ nhất giữa tuyến cáp chôn trực tiếp với đường sắt và xe điện theo quy định tại Bảng 10.

...

...

...

e) Trường hợp phải sử dụng cáp chôn trực tiếp tại khu vực đang trong quá trình xây dựng hoặc chưa ổn định về kiến trúc xây dựng đô thị thì phải sử dụng băng báo hiệu phía trên cáp chôn ít nhất 10 cm, hoặc sử dụng cột mốc để báo hiệu.

Hình 2. Đặt dải băng báo hiệu trên tuyến cáp chôn trực tiếp

f) Tuyến cáp chôn trực tiếp phải tuân theo thứ tự ưu tiên từ cao đến thấp như sau:

• Chôn cáp dưới vỉa hè hoặc dải phân cách giữa hai làn đường.

• Chôn cáp dưới lòng đường. Trong trường hợp này tuyến cáp phải đi sát về một bên lề đường, nếu là đường một chiều thì chọn lề bên tay phải theo hướng đi đường một chiều.

2.3.3.2. Yêu cầu đối với rãnh cáp

a) Chỉ được phép lắp đặt tối đa 4 cáp trong một rãnh.

b) Độ sâu của rãnh cáp phụ thuộc vào cấp đất như quy định tại Bảng 13.

...

...

...

Loại cáp

Độ sâu của rãnh cáp (m) ứng với cấp đất

Cấp I, II

Cấp III

Cấp IV

Cáp đồng

0,9

0,5

0,3

...

...

...

1,2

0,7

0,5

Chú thích:

1. Nếu cáp đồng và cáp quang chôn chung một rãnh phải áp dụng độ sâu của rãnh cáp quang. Các cáp cùng loại phải được bố trí về một phía của rãnh.

2. Nếu không thể đạt được độ sâu rãnh cáp như quy định (do có đá ngầm, địa hình núi đá...) hoặc lắp đặt trong khu vực có nguy cơ bị hư hỏng do đào bới, xói lở thì cần phải thực hiện các biện pháp bảo vệ thích hợp.

2.3.3.3. Yêu cầu về khoảng cách an toàn giữa cáp viễn thông chôn trực tiếp và hệ thống điện lực

a) Khoảng cách cho phép giữa cáp viễn thông chôn trực tiếp và hệ thống tiếp đất điện lực

Để tránh ảnh hưởng tăng điện thế đất do dòng điện sự cố chảy qua các hệ thống tiếp đất điện lực, cáp viễn thông có vỏ kim loại tiếp xúc trực tiếp với đất phải cách xa tiếp đất của điện lực. Nếu điều kiện của vùng không thể cách xa, phải sử dụng cáp viễn thông có vỏ bọc chịu điện áp cao hoặc đặt cáp trong ống nhựa cách ly với đất. Ở những khu vực có độ tăng điện thế đất quá lớn, cần thay cáp đồng bằng cáp quang hoặc sử dụng hệ thống vi ba để thay thế. Khoảng cách nhỏ nhất giữa cáp viễn thông có vỏ kim loại tiếp xúc trực tiếp với đất và tiếp đất của hệ thống điện cao thế được quy định tại Bảng 14.

...

...

...

Điện trở suất của đất (Ω.m)

Loại mạng điện

Khu vực lắp đặt

Có trung tính cách ly với đất hoặc nối đất qua cuộn triệt hồ quang

Có trung tính nối đất trực tiếp

Nhỏ hơn 50

2

5

...

...

...

10

Thành thị

Nông thôn

50 - 500

5

10

10

20

Thành thị

...

...

...

500 - 5000

10

20

50

100

Thành thị

Nông thôn

Lớn hơn 5000

10

...

...

...

50

100 - 200 (*)

Thành thị

Nông thôn

Chú thích: (*) Khoảng cách 200 m trong khu vực có điện trở suất của đất lớn hơn 10.000 Ω.m.

b) Khoảng cách ngang giữa cáp viễn thông và cáp điện cao thế cùng chôn trực tiếp trong đất theo quy định trong Bảng 15.

Bảng 15. Khoảng cách giữa cáp viễn thông và cáp điện cao thế cùng chôn trực tiếp trong đất (m)

Loại đất

Đất ổn định

...

...

...

1,0

1,5

c) Để phòng chống tiếp xúc trực tiếp giữa cáp điện lực và cáp viễn thông chôn trực tiếp khi giao chéo phải cho cáp viễn thông vào ống PVC cứng và đặt giao chéo trên cáp điện cao thế, khoảng cách theo quy định tại Bảng 9.

2.3.4. Tiếp đất và chống sét cho mạng cáp chôn trực tiếp

2.3.4.1. Tiếp đất và chống sét cho cáp chôn trực tiếp như quy định tại mục 2.2.5.

2.3.4.2. Quy cách sử dụng dây chống sét ngầm như sau:

a) Không cần dùng dây chống sét, khi:                            ρ < 100 Ω.m;

b) Dùng một dây chống sét ngầm, khi:                             ρ = 100 Ω.m ÷ 1000 Ω.m;

c) Dùng hai dây chống sét ngầm, khi:                              ρ = 1000 Ω.m ÷ 3000 Ω.m;

...

...

...

Hiệu quả bảo vệ của dây chống sét được xác định thông qua hệ số che chắn (η). Xác định hệ số che chắn của dây chống sét theo quy định tại Phụ lục B.

2.4. Quy định kỹ thuật đối với cáp trong đường hầm

2.4.1. Điều kiện sử dụng cáp trong đường hầm

Sử dụng cáp trong đường hầm tại những khu vực có nhiều cáp mà dung lượng ống tại cống bể không đáp ứng được, đặc biệt là các khu vực nhập đài, khi dung lượng trên 10.000 đôi sợi.

2.4.2. Yêu cầu đối với cáp lắp đặt trong đường hầm

Cáp viễn thông đi trong đường hầm phải bảo đảm các yêu cầu về cơ, lý, hóa, điện có khả năng chống ẩm, chống ăn mòn, chống côn trùng và động vật gặm nhấm theo tiêu chuẩn của doanh nghiệp và quy chuẩn kỹ thuật.

2.4.3. Yêu cầu kỹ thuật của đường hầm

2.4.3.1. Đường hầm phải được xây dựng bằng vật liệu chịu lửa (như gạch đặc, nung chín). Các thành phần kim loại bên trong đường hầm như ke đỡ cáp, các chi

tiết cố định, định vị... phải làm bằng thép mạ kẽm.

...

...

...

2.4.3.3. Đường hầm phải có lối đi thuận tiện cho việc lắp đặt, kiểm tra, sửa chữa và bảo dưỡng. Chiều cao lối đi trong đường hầm tối thiểu phải bằng 1,9 m và chiều rộng tối thiểu phải bằng 0,7 m. Độ sâu của đường hầm tính từ trần hầm tới mặt đất phải tính toán sao cho không ảnh hưởng đến các công trình ngầm bên trên.

2.4.3.4. Đường hầm cáp phải được trang bị một hệ thống chiếu sáng thích hợp bằng nguồn điện đảm bảo cho công việc lắp đặt, hàn nối, bảo dưỡng và sửa chữa.

2.4.3.5. Đường hầm phải được trang bị hệ thống thông hơi, thông gió đảm bảo nhiệt độ và độ ẩm, chống cháy nổ, chống ăn mòn, ngăn khói xâm nhập, giảm bớt các khí độc do hàn nối.

2.4.3.6. Bên trong đường hầm phải có biển báo chỉ rõ các lối ra vào đường hầm và các cửa thoát hiểm (nếu có).

2.4.3.7. Phải đảm bảo điều kiện môi trường trong đường hầm không gây nguy hiểm cho sức khỏe con người trong khi làm việc hoặc kiểm tra.

2.4.3.8. Đường hầm dùng chung cho nhiều ngành khác nhau như viễn thông, điện lực, cấp nước, thoát nước... phải có sự thống nhất về vị trí, không gian lắp đặt các thiết bị trong đường hầm (cáp điện lực, đường ống cấp và thoát nước...) và phải đảm bảo các điều kiện an toàn cho cáp viễn thông.

2.4.4. Yêu cầu lắp đặt cáp trong đường hầm

2.4.4.1. Phải có không gian dự phòng để lắp đặt cáp sau này.

2.4.4.2. Phải có khoảng hở giữa thành đường hầm và các đường ống, giữa các đường ống với nhau để thuận tiện cho bảo dưỡng và sửa chữa.

...

...

...

2.4.4.4. Khoảng cách giữa ống dẫn cáp viễn thông với cáp điện lực tối thiểu là 0,3 m.

2.4.4.5. Phải có các biện pháp thích hợp để chống côn trùng gặm nhấm và chống ăn mòn điện hóa cho cáp.

2.4.5. Tiếp đất và chống sét cho mạng cáp trong đường hầm

Tiếp đất và chống sét cho cáp trong đường hầm như quy định tại mục 2.2.5.

2.5. Quy định kỹ thuật đối với cáp qua sông

2.5.1. Điều kiện sử dụng cáp qua sông

Cáp qua sông được sử dụng trong các trường hợp sau:

a) Khi tuyến cáp vượt qua các đoạn sông, hồ lớn... mà các phương pháp lắp đặt cáp khác không thể thực hiện được.

b) Cáp qua sông có thể được thiết kế đặt trên cầu, treo qua sông hoặc thả qua sông.

...

...

...

2.5.2.1. Cáp thả qua sông phải được chọn có độ gia cường phù hợp với tốc độ dòng chảy và độ sâu của lòng sông.

2.5.2.2. Cáp đặt trên cầu phải chịu được rung, hoặc có biện pháp chống rung.

2.5.2.3. Cáp treo qua sông phải tính toán dây treo bảo đảm độ chùng, lực căng, chịu được tải trọng của bản thân cáp và tác động của gió bão cho khoảng vượt lớn.

2.5.3. Yêu cầu đối với tuyến cáp qua sông

2.5.3.1. Yêu cầu đối với tuyến cáp đặt trên cầu

a) Vị trí và kỹ thuật lắp đặt ống dẫn cáp trên cầu phải được sự thỏa thuận giữa đơn vị quản lý cầu và các đơn vị quản lý công trình cáp.

b) Các ống dẫn cáp phải được lắp đặt chắc chắn trên cầu và không làm ảnh hưởng đến kết cấu và độ vững chắc của cầu.

c) Phải bố trí hầm hoặc hố cáp tại hai đầu đoạn cáp qua cầu và dự trữ lượng cáp dư tối thiểu là 5 m đối với cáp đồng và tối thiểu là 15 m đối với cáp quang.

d) Phải đánh dấu vị trí cáp qua cầu.

...

...

...

a) Chiều cao của cột vượt sông phải đảm bảo tuyến cáp vượt sông có khoảng cách an toàn cho các loại phương tiện giao thông đi lại bên dưới và các yêu cầu khác có liên quan của ngành giao thông.

b) Các cột treo cáp qua sông phải được gia cố móng, củng cố bằng dây co, đảm bảo chịu được các tải trọng tác động.

c) Không được bố trí cột góc làm cột vượt sông.

d) Lực căng của cáp không được vượt quá giới hạn lực căng cho phép của cáp.

2.5.3.3. Yêu cầu đối với tuyến cáp thả qua sông

a) Vị trí lắp đặt cáp thả qua sông phải cách xa khu vực tàu thuyền neo đậu tối thiểu 100 m.

b) Khoảng cách từ cáp viễn thông đến cáp điện lực cùng đặt trong nước, nơi không có tàu thuyền neo đậu không nhỏ hơn 20 m.

c) Chiều sâu rãnh cáp tối thiểu là 1,5 m và chiều rộng rãnh cáp tối thiểu là 1 m.

d) Cáp thả sông phải được đặt trong ống thép mạ kẽm, đường kính của ống được lựa chọn phù hợp với kích thước cáp lắp đặt bên trong.

...

...

...

f) Phải lấp đầy rãnh cáp đến mặt đáy sông.

g) Hai đầu của đoạn cáp qua sông phải bố trí hầm cáp hoặc hố cáp.

h) Phải có lượng cáp dư ở hai bên bờ cho việc sửa chữa sau này. Lượng cáp dư đối với cáp đồng tối thiểu là 5 m và lượng cáp dư đối với cáp quang tối thiểu là 15 m.

i) Phải đánh dấu đoạn cáp qua sông ở hai bên bờ.

2.5.4. Tiếp đất và chống sét cho mạng cáp qua sông

Tiếp đất và chống sét cho cáp qua sông như quy định tại mục 2.2.5.

2.6. Quy định kỹ thuật đối với cáp thuê bao

2.6.1. Điều kiện sử dụng cáp thuê bao

2.6.1.1. Cáp thuê bao được sử dụng khi nối thiết bị đầu cuối nhà thuê bao với điểm đấu cáp của tủ cáp, hộp cáp, hố cáp, bộ chia tín hiệu truyền hình gần nhất.

...

...

...

2.6.2. Yêu cầu đối với tuyến cáp thuê bao treo nổi

2.6.2.1. Yêu cầu chung

a) Tuyến cáp thuê bao không dài quá 300 m trong các khu vực đô thị.

b) Tại vùng ngoại thành và nông thôn, tuyến cáp thuê bao có thể dài hơn 300 m nhưng phải đảm bảo suy hao đường dây nằm trong phạm vi cho phép của doanh nghiệp.

c) Không được kéo cáp thuê bao ngang qua đường, phố; trên các dải phân cách giữa hai làn đường.

d) Môi doanh nghiệp, tổ chức được cấp giấy phép viễn thông khi lắp đặt quá 5 cáp thuê bao trên cùng một tuyến, phải thay các sợi cáp này bằng cáp dung lượng lớn hơn (nhiều đôi).

e) Cáp thuê bao đi trên tường phải được ghim chặt vào tường ở các vị trí cách đều nhau không quá 1 m. Khi có nhiều cáp thuê bao đi trên tường thì phải cho cáp đi trong ống nhựa và ghim chặt vào tường.

2.6.2.2. Yêu cầu về khoảng cách giữa cáp thuê bao treo nổi với các công trình kiến trúc

a) Khoảng cách thẳng đứng nhỏ nhất giữa cáp thuê bao treo nổi với các công trình giao thông, tính từ điểm thấp nhất của cáp được nêu tại Bảng 16.

...

...

...

Vị trí

Khoảng cách (m)

Ghi chú

Vượt qua ngõ, hẻm, đường vào nhà thuê bao

4

Tính đến mặt ngõ, hẻm, đường vào nhà thuê bao

Dọc theo ngõ, hẻm, đường vào nhà thuê bao

3,5

Tính đến mặt ngõ, hẻm, đường vào nhà thuê bao

...

...

...

1

Tính đến điểm cao nhất của phương tiện đi lại bên dưới ở thời điểm nước cao nhất.

b) Khoảng cách nhỏ nhất giữa cáp thuê bao treo nổi với các công trình kiến trúc khác được nêu tại Bảng 17.

Bảng 17. Khoảng cách nhỏ nhất giữa cáp thuê bao treo nổi với các công trình kiến trúc khác

Công trình kiến trúc khác

Khoảng cách nhỏ nhất (m)

Đường dây điện một pha 220 V hoặc ba pha 380 V, kể cả các dây dẫn đất và dây trung tính

+ Trần

+ Trong ống

...

...

...

0,1

0,05

Kim thu sét và dây dẫn sét

1,8

Tất cả các dây đất, trừ dây dẫn tiếp đất của kim thu sét

0,05

Các đường ống kim loại (ống nước, nước thải) và kết cấu kim loại của tòa nhà

0,05

Các đường ống dẫn khí đốt

...

...

...

Chú thích:

1. Khoảng cách trong bảng áp dụng với cả các chỗ giao chéo và đi song song.

2. Nếu không thể đạt được khoảng cách tối thiểu như trong bảng, cáp thuê bao phải được lắp đặt trong ống nhựa PVC.

2.6.3. Yêu cầu đối với tuyến cáp thuê bao đi ngầm

2.6.3.1. Yêu cầu chung

a) Cáp thuê bao đi ngầm tới nhà thuê bao được lắp đặt dưới vỉa hè, lòng đường, phố, ngõ hoặc đường vào nhà thuê bao bằng cách đi trong ống hoặc chôn trực tiếp.

b) Độ chôn sâu tối thiểu đối với ống dẫn cáp thuê bao, hoặc cáp thuê bao chôn trực tiếp như sau:

0,5 m khi đặt dưới vỉa hè, lòng đường, phố;

0,3 m trong khu vực ngõ, đường vào nhà thuê bao.

...

...

...

Cáp đi trong ống thép đặt trong rãnh cáp hoặc trên mặt đất nhưng phải đảm bảo an toàn, mỹ quan và không gây cản trở cho người và phương tiện qua lại.

Cáp đi trong ống nhựa PVC đặt trong rãnh cáp và đậy tấm đan bê tông dày tối thiểu 50 mm bên trên.

d) Cáp chôn trực tiếp hoặc đi trong ống khi vào nhà phải đặt trong ống nhựa PVC uốn cong hoặc ống thép. Ống được đi ngầm trong móng bê tông hoặc uốn cong phía ngoài nhà với bán kính uốn cong tối thiểu 300 mm.

e) Cáp thuê bao ngầm từ dưới đất hoặc hố cáp đi lên tường nhà hoặc cột treo cáp phải được lắp đặt trong ống nhựa PVC và được ghim chắc chắn vào mặt tường, mặt cột treo cáp bằng các đai ốp hoặc đai thép quấn quanh cột ở các vị trí cách đều nhau không quá 1 m.

2.6.3.2. Yêu cầu về khoảng cách giữa cáp thuê bao đi ngầm với các công trình kiến trúc

Khoảng cách nhỏ nhất trong đất giữa cáp thuê bao với cáp điện (cáp điện lưới nhà thuê bao) chôn cùng rãnh hoặc giao chéo quy định trong Bảng 18.

Bảng 18. Khoảng cách nhỏ nhất trong đất giữa cáp thuê bao với cáp điện chôn cùng rãnh hoặc giao chéo

Vị trí

Khoảng cách nhỏ nhất trong đất (m)

...

...

...

Có che chắn bảo vệ khác

Không có che chắn bảo vệ

Chôn dưới vỉa hè, lòng đường, phố

0,1

0,1

0,1

Chôn trong khu vực ngõ, đường vào nhà thuê bao

Xem chú thích

0,1

...

...

...

Chú thích:

1. Không cần phân cách nếu cả cáp thuê bao và cáp điện được lắp đặt trong ống bảo vệ.

2. Cáp thuê bao lắp đặt chung rãnh với cáp điện phải được lắp đặt trong ống nhựa PVC cứng.

3. Cáp thuê bao được lắp đặt về một phía của rãnh và ở phía trên cáp điện dọc toàn bộ chiều dài cáp. Tại vị trí giao chéo cáp thuê bao phải ở phía trên cáp điện lực.

4. Khi lắp đặt chung rãnh với cáp điện cần phải xem cáp điện có che chắn bằng tấm đan bê tông, gạch hoặc ống PVC cứng hay không để áp dụng các khoảng cách như quy định trong bảng này.

2.6.4. Tiếp đất và chống sét cho cáp thuê bao

2.6.4.1. Cáp thuê bao là cáp treo hoặc cáp chôn phải thực hiện tiếp đất dây treo và vỏ kim loại của cáp. Giá trị điện trở tiếp đất được quy định tại Bảng 19.

2.6.4.2. Nếu có thiết bị bảo vệ đường dây thuê bao thì điện trở tiếp đất các thiết bị bảo vệ này phải đảm bảo giá trị quy định tại Bảng 19.

Bảng 19. Trị số điện trở tiếp đất cho cáp thuê bao

...

...

...

≤ 100

101 ÷ 300

301 ÷ 500

> 500

Điện trở tiếp đất (Ω) không lớn hơn

30

45

55

75

...

...

...

2.7.1. Quy định lắp đặt tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình

2.7.1.1. Yêu cầu chung

b) Lắp đặt tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình phải đảm bảo chắc chắn, an toàn, mỹ quan và thuận tiện cho bảo dưỡng.

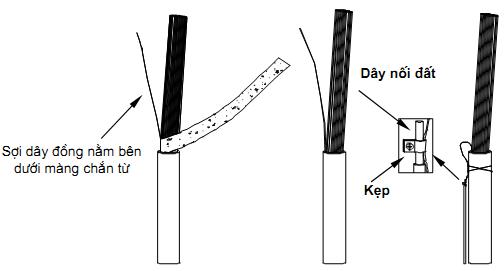

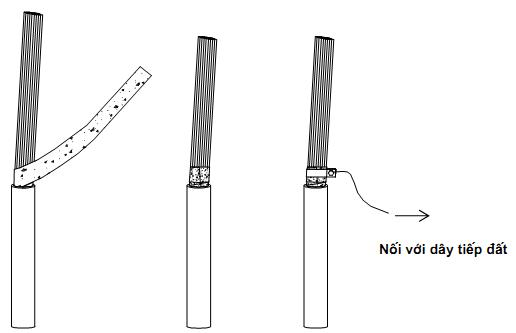

c) Màng chắn từ của cáp được nối đất tương tự như đối với cáp treo.

2.7.1.2. Yêu cầu lắp đặt tủ cáp

a) Tủ cáp được lắp đặt trên cột, trên bệ xây hoặc lắp trong đường hầm.

b) Không được lắp đặt tủ cáp tại các cột nằm ngay vị trí giao nhau của đường giao thông.

c) Không được lắp đặt tủ cáp trên cột điện lực có treo trạm biến áp. Tủ cáp lắp đặt bên dưới các đường dây điện lực phải là tủ có vỏ bằng vật liệu cách điện.

d) Cột lắp đặt tủ cáp phải cách vạch kẻ phần đường dành cho người đi bộ qua đường về phía ngoài khu vực đường giao nhau không nhỏ hơn 5 m.

...

...

...

f) Tủ cáp treo trên cột được lắp đặt ở độ cao so với mặt đất là 0,3 m đến 1,5 m ở những khu vực không bị ngập lụt và trên 1,5 m ở những khu vực có ngập lụt.

g) Tủ cáp lắp đặt trên bệ phải có độ cao đảm bảo tủ cáp không bị ngập nước khi xảy ra ngập lụt.

h) Cáp ngầm đi vào tủ cáp hoặc đi ra khỏi tủ cáp phải được đặt trong ống dẫn cáp bằng nhựa. Ống dẫn có thể dùng loại ống PVC cứng, thanh dẫn cáp hoặc ống sun mền. Ống dẫn cáp, thanh dẫn cáp được đặt thẳng dọc thân cột và cố định chắc chắn vào cột bằng các đai thép không gỉ, khoảng cách giữa các đai không lớn hơn 50 cm.

2.7.1.3. Yêu cầu lắp đặt hộp cáp, bộ chia tín hiệu truyền hình

a) Hộp cáp, bộ chia tín hiệu truyền hình được lắp trên cột hoặc trên tường nhà.

b) Hộp cáp, bộ chia tín hiệu truyền hình lắp đặt trên tường nhà phải có khoảng cách đến mặt đất không nhỏ hơn 2 m. Cáp đi vào và dây cáp đi ra khỏi hộp cáp, bộ chia tín hiệu phải được đặt trong ống nhựa lắp trên tường nhà hoặc được ghim vào tường bằng ghim kẹp; Khoảng cách giữa các đai hoặc ghim kẹp không lớn hơn 50 cm.

c) Hộp cáp, bộ chia tín hiệu truyền hình lắp trên cột phải có khoảng cách đến mặt đất không nhỏ hơn 2,5 m. Cáp đi vào và dây cáp đi ra trên bề mặt cột phải được đặt trong ống nhựa hoặc thanh dẫn cáp. Ống dẫn cáp, thanh dẫn cáp phải đặt thẳng dọc thân cột và cố định chắc chắn vào cột bằng các đai thép không gỉ. Khoảng cách giữa các đai không lớn hơn 50 cm.

2.7.1.4. Tiếp đất cho tủ cáp, hộp cáp

a) Dây nối đất tủ cáp, hộp cáp phải là dây đồng bọc, tiết diện dây không nhỏ hơn 25 mm2 và được đặt trong ống nhựa.

...

...

...

2.7.2. Quy định ghi thông tin quản lý cáp và thiết bị phụ trợ

2.7.2.1. Trên cửa tủ cáp, nắp hộp cáp, nắp bộ chia tín hiệu truyền hình, nắp bể cáp và cột treo cáp phải ghi thông tin quản lý. Thông tin quản lý phải được thể hiện rõ ràng, bền vững theo thời gian.

Các thông tin quản lý:

a) Thông tin bắt buộc: Tên đơn vị quản lý tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình, bể cáp, cột treo cáp (tên đầy đủ hoặc ký hiệu tên của doanh nghiệp).

b) Thông tin tùy chọn:

Ký hiệu trạm viễn thông quản lý trực tiếp tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình, bể cáp, cột treo cáp;

Số của tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình, bể cáp, cột treo cáp; Các thông tin khác.

2.7.2.2. Trên các cáp viễn thông treo nổi, phải gắn thẻ ghi thông tin sở hữu cáp tại các khoảng cách tối đa 300 m. Thẻ ghi thông tin sở hữu cáp được làm bằng vật liệu bền vững, chịu được điều kiện thời tiết, khí hậu khắc nghiệt, được gắn chắc chắn vào cáp bằng dây buộc. Thông tin trên thẻ phải được thể hiện rõ ràng, bền vững theo thời gian.

Các thông tin ghi trên thẻ:

...

...

...

b) Thông tin tùy chọn:

• Ký hiệu trạm viễn thông quản lý trực tiếp cáp;

• Số của tuyến cáp;

• Các thông tin khác.

2.7.2.3. Trên các cáp viễn thông treo nổi qua các khu vực giao thông theo quy định của cơ quan quản lý ở địa phương, phải treo biển báo độ cao trên sợi cáp thấp nhất và tại vị trí thấp nhất. Thông tin trên biển báo độ cao phải được thể hiện rõ ràng, bền vững theo thời gian.

Các thông tin bắt buộc trên biển báo độ cao:

• Tên đơn vị quản lý cáp: Tên đầy đủ hoặc ký hiệu tên của doanh nghiệp;

• Chỉ số độ cao: khoảng cách thẳng đứng ngắn nhất của cáp treo so với mặt đường giao thông.

3. Quy định về quản lý

...

...

...

3.2. Việc lắp đặt các thiết bị phụ trợ (tủ cáp, hộp cáp, bộ chia tín hiệu truyền hình, cống cáp, bể cáp, rãnh cáp, cột treo cáp) trên công trình công cộng phải tuân thủ các quy định hiện hành của cơ quan quản lý ở địa phương. Nếu lắp đặt trên công trình của chủ sở hữu nào phải được sự đồng ý của chủ sở hữu công trình đó.

3.3. Các doanh nghiệp viễn thông khi thiết kế, lắp đặt cáp ngoại vi và thiết bị phụ trợ phải tuân thủ các quy định nêu trong Quy chuẩn này.

4. Trách nhiệm của tổ chức, cá nhân

4.1. Các doanh nghiệp viễn thông, tổ chức được cấp giấy phép thiết lập mạng viễn thông có trách nhiệm đảm bảo mạng cáp ngoại vi viễn thông phù hợp với Quy chuẩn trong quá trình thiết kế, lắp đặt, vận hành, bảo dưỡng.

4.2. Doanh nghiêp viễn thông, tổ chức được cấp giấy phép thiết lập mạng viễn thông có trách nhiêm thu hôi các cáp ngoại vi viễn thông và thiết bị phụ trợ đã hỏng, không sử dụng.

4.3. Các doanh nghiệp viễn thông, tổ chức được cấp giấy phép thiết lập mạng viễn thông có mạng cáp ngoại vi viễn thông có trách nhiệm thực hiện công bố hợp quy theo các quy định, hướng dẫn của Bộ Thông tin và Truyền thông và chịu sự kiểm tra thường xuyên, đột xuất của cơ quan quản lý nhà nước theo các quy định hiện hành.

5. Tổ chức thực hiện

5.1. Cục Quản lý chất lượng Công nghệ thông tin và Truyền thông và các Sở Thông tin và Truyền thông có trách nhiệm hướng dẫn và tổ chức triển khai quản lý các mạng cáp ngoại vi viễn thông theo Quy chuẩn này.

5.2. Các Sở Thông tin và Truyền thông có trách nhiệm chủ trì, phối hợp với các cơ quan liên quan và doanh nghiệp viễn thông nghiên cứu, xây dựng, trình Ủy ban Nhân dân tỉnh, thành phố phê duyệt quy hoạch sử dụng cáp treo, cáp trong cống bể, cáp chôn trực tiếp, cáp trong đường hầm, cáp qua sông tại địa phương và các kế hoạch, dự án cải tạo hệ thống mạng cáp ngoại vi viễn thông tại địa phương phù hợp với Quy chuẩn này.

...

...

...

5.4. Trong trường hợp các quy định nêu tại Quy chuẩn này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản mới.

Phụ lục A

(Quy định)

ĐỘ CHÙNG TỐI THIỂU CỦA CÁP ĐỒNG TREO

A.1. Độ chùng tối thiểu của cáp đồng treo (S)

A.1.1. Độ chùng tối thiểu của cáp đồng treo S được tính theo công thức:

Trong đó:

...

...

...

f là ứng suất lớn nhất có thể chấp nhận được đối với dây treo khi không có gió, tính bằng kPa;

L là chiều dài khoảng cột, tính bằng m;

Q_s là hệ số tải tĩnh khi không có gió:

Với:

W_t là tổng trọng lượng của cáp, dây treo và chất cách điện, tính bằng kg/km;

W_b là trọng lượng chỉ của dây treo, tính bằng kg/km.

A.1.2. Mối quan hệ giữa độ chùng tối thiểu S và độ căng tối đa T:

...

...

...

d là đường kính hoặc đường kính tương đương của dây treo, tính bằng mm.

A.2. Bảng tính sẵn độ chùng tối thiểu và độ căng tối đa của cáp đồng treo theo nhiệt độ và chiều dài khoảng cột cho các loại cáp đồng và dây treo cáp khác nhau

Xem các Bảng từ A.1 đến A.18.

Bảng A.1. Độ căng tối đa T (N) và độ chùng tối thiểu S (mm) của cáp 10 đôi, cỡ sợi 0,4 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

35

40

...

...

...

50

55

60

65

70

T

S

T

S

...

...

...

S

T

S

T

S

T

S

T

S

...

...

...

S

T

S

5

1120

130

1110

180

1110

...

...

...

1070

310

1030

400

990

500

950

620

920

...

...

...

890

900

10

1050

140

1050

190

1050

250

...

...

...

330

970

420

940

530

910

650

880

780

...

...

...

940

15

990

150

990

200

990

270

960

...

...

...

930

440

900

550

870

680

850

820

830

...

...

...

20

930

160

930

220

930

280

910

370

...

...

...

470

860

580

840

710

820

850

800

1000

...

...

...

870

170

870

230

880

300

860

390

840

...

...

...

820

610

800

740

790

880

780

1040

30

...

...

...

180

820

250

830

320

810

410

800

520

...

...

...

640

770

770

760

910

750

1070

35

750

...

...

...

770

260

780

340

770

430

760

540

750

...

...

...

740

800

730

950

730

1110

40

700

210

...

...

...

280

740

360

730

460

720

570

720

690

...

...

...

830

710

980

710

1140

50

610

240

630

...

...

...

660

400

660

510

660

620

660

750

660

...

...

...

660

1040

670

1210

Bảng A.2. Độ căng tối đa T (N) và độ chùng tối thiểu S (mm) của cáp 20 đôi, cỡ sợi 0,4 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

Chiều dài khoảng cột (m)

30

...

...

...

40

45

50

55

60

65

70

T

S

...

...

...

S

T

S

T

S

T

S

T

S

...

...

...

S

T

S

T

S

5

1110

180

1100

...

...

...

1070

340

1030

440

1000

570

960

710

940

...

...

...

910

1040

900

1230

10

1050

190

1040

260

...

...

...

350

990

460

960

590

930

730

910

890

...

...

...

1070

870

1260

15

990

200

990

280

970

...

...

...

940

480

920

610

900

760

880

920

870

...

...

...

850

1300

20

940

220

940

290

930

390

...

...

...

500

890

640

870

790

860

950

840

1130

...

...

...

1330

25

880

230

890

310

880

410

870

...

...

...

850

660

840

810

830

980

820

1160

810

...

...

...

30

830

240

850

330

840

430

830

550

...

...

...

690

810

840

810

1010

800

1190

800

1390

...

...

...

790

260

800

340

810

450

800

570

790

...

...

...

790

860

790

1030

780

1220

780

1420

40

...

...

...

270

760

360

770

470

770

590

770

730

...

...

...

890

760

1060

760

1250

760

1450

50

660

...

...

...

690

400

710

510

710

640

720

780

720

...

...

...

730

1120

730

1300

730

1510

Bảng A.3. Độ căng tối đa T (N) và độ chùng tối thiểu S (mm) của cáp 30 đôi, cỡ sợi 0,4 mm, dây treo lõi 1/2,75 mm

Nhiệt độ (0C)

...

...

...

30

35

40

45

50

55

60

65

70

...

...

...

S

T

S

T

S

T

S

T

S

...

...

...

S

T

S

T

S

T

S

5

1100

...

...

...

1060

300

1010

410

970

550

940

700

910

...

...
