Nội dung toàn văn Tiêu chuẩn Việt Nam TCVN 100:1963 về Bulông tinh đầu vuông nhỏ có cổ định hướng - Kích thước
TIÊU CHUẨN NHÀ NƯỚC
TCVN 100-63
BULÔNG TINH ĐẦU VUÔNG NHỎ CÓ CỔ ĐỊNH HƯỚNG
KÍCH THƯỚC
1. Kích thước của bulông tinh đầu vuông nhỏ có cổ định hướng phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.
Ví dụ ký hiệu quy ước của bulông đường kính 10 mm, chiều dài 50 mm
có ren bước lớn: Bulông M 10 x 50 TCVN 100-63
có ren bước nhỏ 1 mm: Bulông M 10 x 1 x 50 TCVN 100-63
mm Bảng 1
Đường kính danh nghĩa của ren d | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | |
S | Kích thước danh nghĩa | 10 | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 50 |
Sai lệch cho phép | -0,20 | -0,24 | -0,28 | -0,34 | ||||||||||
Chiều cao đầu bulông H | Kích thước danh nghĩa | 4,5 | 5,5 | 7 | 8 | 9 | 10 | 12 | 13 | 14 | 15 | 17 | 19 | 23 |
Sai lệch cho phép | ± 0,30 | ± 0,36 | ± 0,43 | ± 0,52 | ||||||||||
Đường kính vòng tròn ngoại tiếp D | Kích thước danh nghĩa | 14,1 | 17 | 19,8 | 24 | 26,9 | 31,1 | 33,9 | 38,2 | 42,4 | 51 | 45,4 | 58 | 70,7 |
Sai lệch cho phép | -0,6 | -0,9 | -1 | -1,2 | -1,3 | -1,5 | -1,6 | -2 | -2,2 | -2,5 | ||||
Bán kính góc lượn r | Kích thước danh nghĩa | 0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,6 |
Sai lệch cho phép | -0,3 | -0,4 | -0,5 | -0,6 | -0,7 | |||||||||
Cạnh vát C | 1 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | ||||
Đường kính cổ định hướng d1 | Kích thước danh nghĩa | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 |
Sai lệch cho phép | -0,16 | -0,20 | -0,24 | -0,28 | -0,34 | |||||||||
Độ lệch tâm cho phép của đầu bulông | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | |||||||||
Chiều cao cổ định hướng h1 không nhỏ hơn | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 19 | |
mm Bảng 2
Đường kính danh nghĩa của ren d | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | |
Chiều dài bulông l | Chiều dài ren lo (kể cả đoạn ren cạn) | |||||||||||||
Kích thước danh nghĩa | Sai lệch cho phép | |||||||||||||
25 | ± 0,7 | 20 | - | - | - | - | - | - | - | - | - | - | - | - |
(28) | ± 1,0 | 20 | - | - | - | - | - | - | - | - | - | - | - | - |
30 | 20 | 25 | - | - | - | - | - | - | - | - | - | - | - | |
35 | 20 | 25 | - | - | - | - | - | - | - | - | - | - | - | |
40 | 20 | 25 | 30 | - | - | - | - | - | - | - | - | - | - | |
45 | 20 | 25 | 30 | 35 | - | - | - | - | - | - | - | - | - | |
50 | 20 | 25 | 30 | 35 | 40 | - | - | - | - | - | - | - | - | |
55 | ± 1,3 | 20 | 25 | 30 | 35 | 40 | 45 | - | - | - | - | - | - | - |
60 | 20 | 25 | 30 | 35 | 40 | 45 | 48 | - | - | - | - | - | - | |
65 | 20 | 25 | 30 | 35 | 40 | 45 | 48 | 52 | - | - | - | - | - | |
70 | 20 | 25 | 30 | 35 | 40 | 45 | 48 | 52 | 55 | - | - | - | - | |
75 | 20 | 25 | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | - | - | - | |
80 | - | 25 | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | - | - | |
90 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | - | |
100 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
110 | ± 1,5 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 |
120 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
130 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
140 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
150 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
160 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
170 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
180 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
190 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
200 | - | - | 30 | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
220 | - | - | - | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
240 | - | - | - | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
260 | - | - | - | 35 | 40 | 45 | 48 | 52 | 55 | 60 | 65 | 70 | 80 | |
280 | - | - | - | - | - | - | - | - | - | - | - | - | 80 | |
300 | - | - | - | - | - | - | - | - | - | - | - | - | 80 | |
Sai lệch cho phép của chiều dài ren lo | +1,5 | +2 | +2,5 | +3 | +4 | +5 | +6 | |||||||
2. Cho phép không làm cạnh vát C ở cuối thân bulông.
3. Khi chế tạo bulông bằng phương pháp dập thì dung sai của kích thước S được quy định theo cấp chính xác 8 phù hợp với sự thay đổi đường kính nhỏ nhất của vòng tròn ngoại tiếp.
4. Đường kính thân bulông d2 phần từ giữa cổ định hướng đến ren nằm trong giới hạn đường kính trung bình của ren và do cơ sở sản xuất quy định.
5. Cố gắng không dùng những bulông có kích thước nằm trong dấu ngoặc.

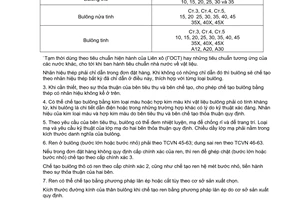

6. Yêu cầu kỹ thuật theo TCVN 101-63.

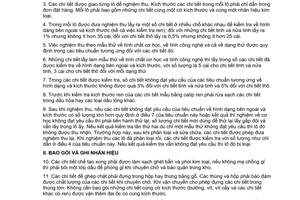

7. Quy tắc nghiệm thu, bao gói và ghi nhãn hiệu theo TCVN 128-63.
PHỤ LỤC
BẢNG TRA KHỐI LƯỢNG BULÔNG
Chiều dài bulông l mm | Đường kính danh nghĩa của ren d, mm | Chiều dài bulông l mm | ||||||||||||
6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | ||
Khối lượng 1000 chiếc bulông bằng thép, kg | ||||||||||||||
25 | 7,733 | - | - | - | - | - | - | - | - | - | - | - | - | 25 |
28 | 8,246 | - | - | - | - | - | - | - | - | - | - | - | - | 28 |
30 | 8,588 | 15,42 | - | - | - | - | - | - | - | - | - | - | - | 30 |
35 | 9,443 | 16,99 | - | - | - | - | - | - | - | - | - | - | - | 35 |
40 | 10,30 | 18,55 | 30,28 | - | - | - | - | - | - | - | - | - | - | 40 |
45 | 11,15 | 20,12 | 32,75 | 50,50 | - | - | - | - | - | - | - | - | - | 45 |
50 | 12,01 | 21,68 | 35,23 | 54,09 | 74,38 | - | - | - | - | - | - | - | - | 50 |
55 | 12,86 | 23,25 | 37,70 | 57,68 | 79,29 | 110,0 | - | - | - | - | - | - | - | 55 |
60 | 13,72 | 24,81 | 40,18 | 61,27 | 84,21 | 116,6 | 152,0 | - | - | - | - | - | - | 60 |
65 | 14,57 | 26,38 | 42,65 | 64,86 | 89,12 | 123,2 | 160,1 | 207,8 | - | - | - | - | - | 65 |
70 | 15,43 | 27,94 | 45,13 | 68,45 | 94,04 | 129,8 | 168,3 | 218,1 | 275,7 | - | - | - | - | 70 |
75 | 16,28 | 29,51 | 47,60 | 72,04 | 98,95 | 136,4 | 176,5 | 228,4 | 288,4 | 341,7 | - | - | - | 75 |
80 | - | 31,07 | 50,08 | 75,63 | 103,9 | 143,0 | 184,7 | 238,7 | 301,0 | 356,6 | 476,1 | - | - | 80 |
90 | - | - | 55,03 | 82,81 | 113,7 | 156,2 | 201,0 | 259,4 | 326,4 | 386,3 | 514,6 | 668,9 | - | 90 |
100 | - | - | 59,98 | 89,99 | 123,5 | 169,4 | 217,4 | 280,0 | 351,8 | 416,1 | 553,0 | 715,9 | 1125 | 100 |
110 | - | - | 64,93 | 97,17 | 133,4 | 182,6 | 233,8 | 300,6 | 377,2 | 445,8 | 591,4 | 763,0 | 1194 | 110 |
120 | - | - | 69,88 | 104,4 | 143,2 | 195,8 | 250,1 | 321,3 | 402,6 | 475,5 | 629,8 | 810,0 | 1262 | 120 |
130 | - | - | 74,83 | 111,5 | 153,0 | 208,9 | 266,5 | 341,9 | 427,9 | 505,3 | 668,2 | 857,1 | 1330 | 130 |
140 | - | - | 79,78 | 118,7 | 162,8 | 222,1 | 282,8 | 362,5 | 453,3 | 535,0 | 706,6 | 904,1 | 1398 | 140 |
150 | - | - | 84,73 | 125,9 | 172,7 | 235,3 | 299,2 | 383,1 | 478,7 | 564,7 | 745,0 | 951,1 | 1467 | 150 |
160 | - | - | 89,68 | 133,1 | 182,5 | 248,5 | 315,6 | 403,8 | 504,1 | 594,4 | 783,4 | 998,2 | 1535 | 160 |
170 | - | - | 94,63 | 140,3 | 192,3 | 261,7 | 339,9 | 424,4 | 529,5 | 624,2 | 821,8 | 1045 | 1604 | 170 |
180 | - | - | 99,58 | 147,4 | 202,2 | 274,9 | 348,3 | 445,0 | 554,8 | 653,9 | 860,2 | 1092 | 1672 | 180 |
190 | - | - | 104,5 | 154,6 | 212,0 | 288,1 | 364,6 | 465,7 | 580,2 | 683,6 | 898,6 | 1139 | 1740 | 190 |
200 | - | - | 109,5 | 161,8 | 221,8 | 301,3 | 381,0 | 486,3 | 605,6 | 713,4 | 937,0 | 1186 | 1809 | 200 |
220 | - | - | - | 176,1 | 241,5 | 327,7 | 413,7 | 527,6 | 656,4 | 772,8 | 1013 | 1280 | 1945 | 220 |
240 | - | - | - | 190,5 | 261,1 | 354,0 | 446,4 | 568,8 | 707,1 | 832,3 | 1091 | 1374 | 2082 | 240 |
260 | - | - | - | 204,9 | 280,8 | 380,4 | 479,2 | 610,1 | 757,9 | 891,7 | 1167 | 1469 | 2218 | 260 |
280 | - | - | - | - | - | - | - | - | - | - | - | - | 2355 | 280 |
300 | - | - | - | - | - | - | - | - | - | - | - | - | 2492 | 300 |
