TIÊU CHUẨN NHÀ NƯỚC
TCVN 123-63

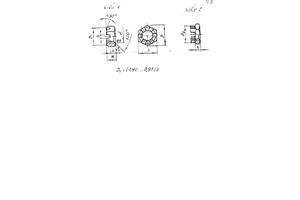

ĐAI ỐC TINH SÁU CẠNH DẸT, XẺ RÃNH
KÍCH THƯỚC
Ví dụ ký hiệu quy ước của đai ốc đường kính 10 mm:
có ren bước lớn (kiểu I): Đai ốc M 10 TCVN 123-63
có ren bước nhỏ 1 mm (kiểu I): Đai ốc M 10 x 1 TCVN 123-63
có ren bước lớn (kiểu II): Đai ốc II M 10 TCVN 123-63
có ren bước nhỏ 1 mm (kiểu II): Đai ốc II M 10 x 1 TCVN 123-63.
mm
|
Đường kính ren d |
S |
H |
D |
Độ lệch tâm cho phép của lỗ |
Số rãnh |
b |
h |
Độ lệch tâm cho phép của rãnh |
Kích thước chốt chẻ |
Khối lượng 1000 đai ốc, kg |
|||||
|
Kích thước danh nghĩa |
Sai lệch cho phép |
Kích thước danh nghĩa |
Sai lệch cho phép |
Kích thước danh nghĩa |
Kích thước nhỏ nhất |
Kích thước danh nghĩa |
Sai lệch cho phép |
Kích thước danh nghĩa |
Sai lệch cho phép |
||||||
|
6 |
10 |
-0,20 |
5 |
-0,48 |
11,5 |
11,2 |
0,30 |
6 |
2 |
+0,25 -0,10 |
3 |
-0,25 |
0,20 |
1,3x15 |
1,867 |
|
8 |
14 |
-0,24 |
6 |
16,2 |
15,7 |
2,5 |
3,5 |
-0,30 |
2x20 |
4,653 |
|||||
|
10 |
17 |
8 |
-0,58 |
19,6 |
19,1 |
0,40 |
3 |
5 |
2,5x25 |
9,924 |
|||||
|
12 |
19 |
-0,28 |
10 |
21,9 |
21,3 |
3,5 |
+0,30 -0,10 |
6 |
0,25 |
3x30 |
13,52 |
||||
|
(14) |
22 |
10 |
25,4 |
24,8 |
3,5 |
6 |
3x30 |
19,69 |
|||||||
|
16 |
24 |
12 |
-0,70 |
27,7 |
27,0 |
0,50 |
5 |
7 |
-0,36 |
0,30 |
4x35 |
24,21 |
|||
|
(18) |
27 |
14 |
31,2 |
30,5 |
5 |
8 |
4x40 |
37,23 |
|||||||
|
20 |
30 |
16 |
34,6 |
33,9 |
5 |
10 |
4x40 |
53,64 |
|||||||
|
(22) |
32 |
-0,34 |
18 |
36,9 |
36,1 |
0,60 |
6 |
11 |
-0,43 |
0,45 |
5x45 |
64,10 |
|||
|
24 |
36 |
18 |
41,6 |
40,7 |
6 |
11 |
5x45 |
85,12 |
|||||||
|
(27) |
41 |
20 |
-0,84 |
47,3 |
46,4 |
6 |
12 |
5x50 |
125,7 |
||||||
|
30 |
46 |
22 |
53,1 |
52,1 |
7 |
+0,36 -0,10 |
13 |
6x60 |
176,6 |
||||||
|
36 |
55 |
-0,40 |
28 |
63,5 |
62,2 |
7 |
18 |
6x70 |
332,7 |
||||||
|
42 |
65 |
32 |
-1,00 |
75,0 |
73,6 |
0,70 |
10 |
20 |
-0,52 |
0,50 |
8x80 |
528,6 |
|||
|
48 |
75 |
38 |
86,5 |
85,0 |
10 |
26 |
8x90 |
873,1 |
|||||||
1. Chốt chẻ theo TCVN 129-63.
2. Cố gắng không dùng những đai ốc có kích thước nằm trong dấu ngoặc.
3. Yêu cầu kỹ thuật theo TCVN 124-63.
4. Quy tắc nghiệm thu, bao gói và ghi nhãn hiệu theo TCVN 128-63.
