Tiêu chuẩn Việt Nam TCVN12390:2018

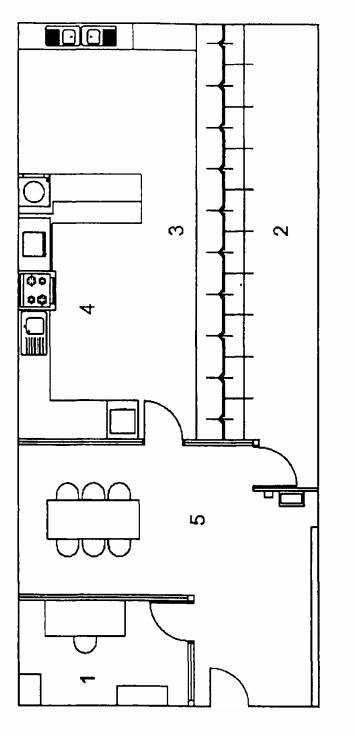

Hình A.1 - Ví dụ thứ nhất về thiết kế mặt bằng cho phòng thử

CHÚ DẪN

1 Văn phòng

2 Phòng thử

3 Khu vực phân phối mẫu

4 Khu vực chuẩn bị mẫu

5 Phòng họp và khu vực làm việc nhóm

Hình A.2 - Ví dụ thứ hai về thiết kế sàn cho phòng thử nghiệm

...

...

...

CHÚ DẪN

1 Văn phòng

2 Buồng thử

3 Khu vực phân phối mẫu

4 Khu vực chuẩn bị mẫu

5 Phòng họp và khu vực làm việc nhóm

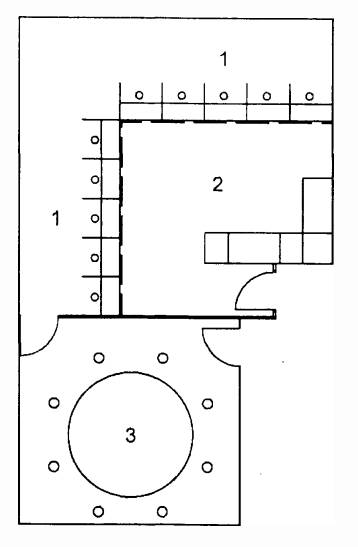

Hình A.3 - Ví dụ thứ ba về thiết kế mặt bằng cho phòng thử

CHÚ DẪN

...

...

...

2 Khu vực chuẩn bị mẫu

3 Phòng họp và khu vực làm việc nhóm

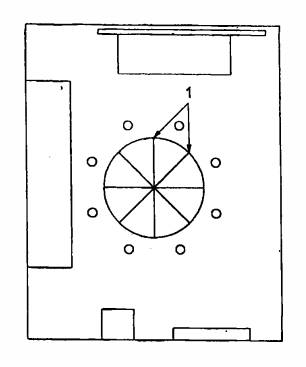

Hình A.4 - Ví dụ thứ tư về thiết kế mặt bằng cho phòng thử

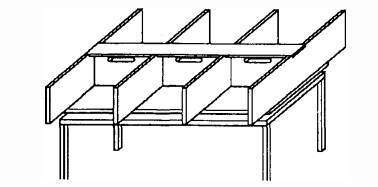

Hình A.5 - Bàn được trang bị vách ngăn có thể tháo rời

CHÚ DẪN

1 Vách ngăn có thể tháo rời

Hình A.6 - Ví dụ về thiết kế mặt bằng của khu vực thử dùng để làm việc trong buồng thử hoặc trong nhóm làm việc

...

...

...

CHÚ DẪN

1 Kệ đặt mẫu

2 Buồng thử riêng lẻ

3 Vách ngăn giữa các buồng thử

4 Cửa sập

5 Tường có cửa chuyển mẫu để các mẫu đi qua

Hình A.7 - Thiết kế buồng thử và kệ đặt mẫu được ngăn cách cách nhau bằng một bức tường

CHÚ DẪN

...

...

...

2 Cửa sập

3 Bồn rửa

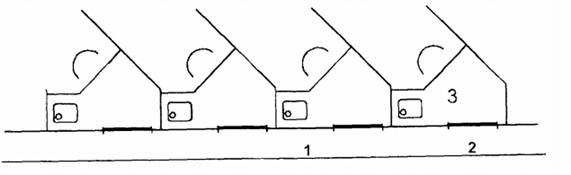

Hình A.8 - Buồng thử thiết kế hình xương cá

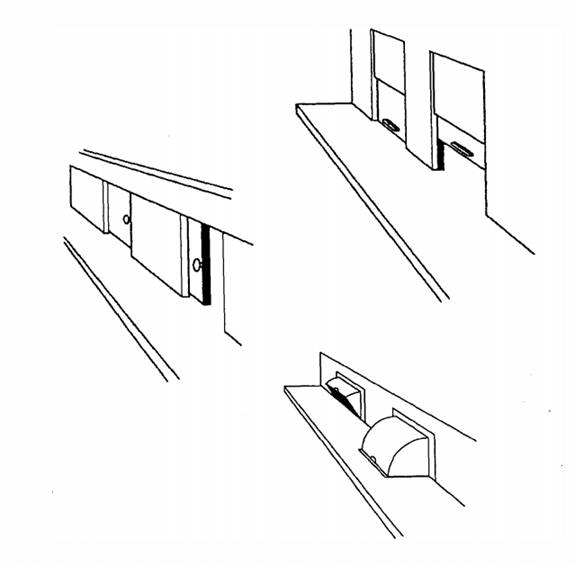

Hình A.9 - Các loại cửa sập và cửa trượt

CHÚ DẪN

1 Bố trí bên ngoài buồng thử

2 Khu vực phân phối mẫu

...

...

...

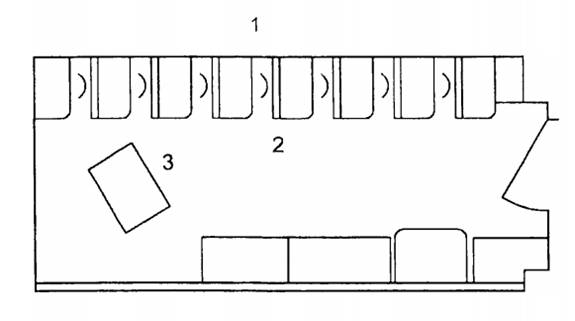

Hình A.10 - Khu vực thử có phương tiện để chủ tịch hội đồng giám sát

CHÚ DẪN Buồng thử có thể bao gồm các thiết bị sau:

- 1 giá trượt để bàn phím

- 1 giá đặt màn hình máy tính

- 1 giá ở giữa đặt trên con lăn

- 1 chiếc gương

- 2 bóng đèn huỳnh quang có công tắc

- 1 khăn dài

...

...

...

- 1 vòi nước cảm ứng hồng ngoại

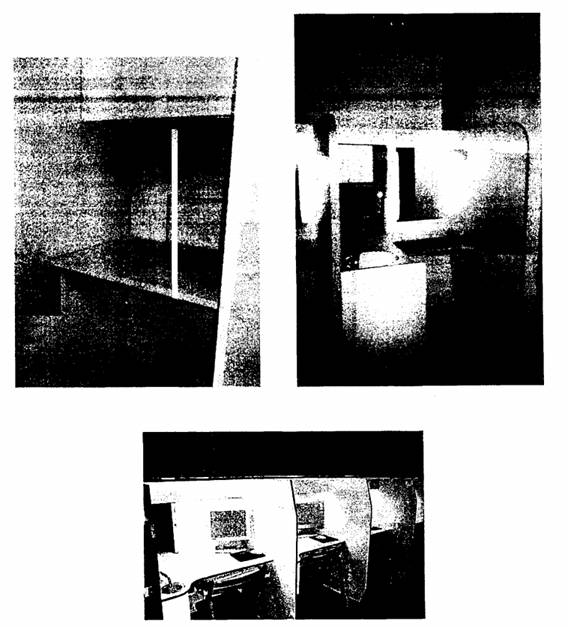

Hình A.11 - Một số ví dụ về buồng thử

Thư mục tài liệu tham khảo

[1 ] TCVN 12387 (ISO 6658), Phân tích cảm quan - Phương pháp luận - Hướng dẫn chung
