Tiêu chuẩn Việt Nam TCVN1787:1976

Thông số cơ bản

Ký hiệu

Công thức tính

1. Số liệu ban đầu

Bước xích

t

Theo TCVN 1589 - 74

Khoảng cách từ tâm khớp đến mặt làm việc của mắt xích

u

Khoảng cách từ tâm khớp đến đỉnh răng xích

b_t

Chiều rộng xích

B

Chiều dày má xích

S

Góc nghiêng của mặt làm việc

a = 60^o

Số răng đĩa xích

Z

2. Tính toán hình học dựng prôfin răng đĩa xích

Đường kính vòng chia

D_c

D_c =

Đường kính vòng đỉnh

D_e

Đường kính vòng chân

Di

Chiều cao răng

h

h = b₁ + e

Độ hở hướng kính

e

e = 0,1t

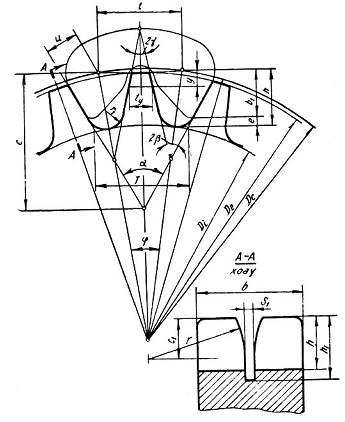

Khoảng cách P (hình 2)

P

P = 0,1t

Bán kính cong của prôfin răng (hình 2)

R

R = 2,4t

Độ hở lớn nhất giữa mặt làm việc của má xích và răng đĩa xích (hình 2)

K

K = 0,04t

Góc quay của mắt xích trên đĩa xích

j

j =

Góc rãnh răng

b

2b = a - j

Góc đỉnh răng

g

g = 30^o - ()

Chiều rộng răng

b

b = B + 2S

Khoảng cách từ đỉnh răng đến đường tâm

C₁

C₁ » 0,4t

Bán kính lượn

r

r » t

Chiều sâu rãnh

h

h » 0,75t

Chiều rộng rãnh

S₁

S₁ = 2S

3. Kích thước kiểm tra

Chiều dày răng đĩa xích ở chiều cao y

t_y

t_y = t - 2 (Ucos g - Psing)

Chiều cao kiểm tra răng

y

y = Usin g + Pcosg

Khoảng cách giữa các mặt làm việc của răng khi a = 60^o

T

Thông số cơ bản

Ký hiệu

Giá trị thanh toán

Bước xích

t

12,7

15,875

19,05

25,4

31,75

Khoảng cách từ tâm khớp đến mặt làm việc của mắt xích

u

4,76

5,95

7,14

9,52

11,91

Chiều cao răng

h

8,3

10,3

12,4

16,5

20,7

Độ hở hướng tâm

e

1,3

1,6

1,9

2,5

3,2

Khoảng cách P (hình 2)

P

1,270

1,587

1,905

2,540

3,175

Khoảng cách giữa các mép dưới của răng khi a = 60^o

T

14,11

17,73

21,22

28,33

35,35

Khoảng cách từ giao điểm các mặt làm việc đến vòng đỉnh

C

20,52

23,92

30,76

41,03

51,4

Bán kính lượn chân răng

r₁

1,5

2,0

2,0

2,5

3,5

Thông số của đĩa xích khi bước xích t = 10

Z

D_c

D_e

Z

D_c

D_e

1

2

3

4

5

6

17

54,42

53,50

57

181,53

181,25

18

57,59

56,71

58

184,71

184,44

19

60,76

59,93

59

187,89

187,63

20

63,92

63,14

60

191,07

190,81

21

67,10

66,35

61

194,26

194,00

22

70,27

69,55

62

197,44

197,18

23

73,44

72,76

63

200,62

200,37

24

76,61

75,96

64

203,80

203,55

25

79,79

79,16

65

206,98

206,74

26

82,96

82,36

66

210,16

209,93

27

86,14

85,56

67

213,35

213,11

28

89,31

88,75

68

216,53

216,30

29

92,49

91,95

69

219,71

219,48

30

95,67

95,14

70

222,89

222,67

31

98,85

98,34

71

226,07

225,85

32

102,02

101,53

72

229,26

229,04

33

105,20

104,72

73

232,44

232,22

34

108,38

107,92

74

235,62

235,41

35

111,56

111,11

75

238,80

238,59

36

114,74

114,30

76

241,98

241,78

37

117,92

117,49

77

245,17

244,96

38

121,10

120,68

78

248,35

248,15

39

124,28

123,87

79

251,53

251,33

40

127,46

127,06

80

254,71

254,52

41

130,63

130,25

81

257,90

257,70

42

133,82

133,44

82

261,08

260,89

43

137,00

136,63

83

264,26

264,07

44

140,18

139,82

84

267,44

267,26

45

143,36

143,01

85

270,63

270,44

46

146,54

146,19

86

273,81

273,62

47

149,72

149,38

87

276,99

276,81

48

152,90

152,57

88

280,17

279,99

49

156,08

155,76

89

283,35

283,18

50

159,26

158,95

90

286,54

286,36

51

162,44

162,13

91

289,72

289,55

52

165,62

165,32

92

292,90

292,73

53

168,80

168,51

93

296,08

295,92

54

171,98

171,69

94

299,27

299,10

55

175,17

174,88

95

302,45

302,28

56

178,35

178,07

96

305,63

305,47

Z

j

g

b

Z

j

g

b

17

21^o10'

8^o50'

19^o25

57

6^o19'

23^o41

26^o50'

18

20 00

10 00

20 00

58

6 12

23 48

26 54

19

18 57

11 03

20 32

59

6 06

23 54

26 57

20

18 00

12 00

21 00

60

6 00

24 00

27 00

21

17 08

12 52

21 26

61

5 54

24 06

27 03

22

16 22

13 38

21 49

62

5 48

24 12

27 06

23

15 39

14 21

22 10

63

5 43

24 17

27 08

24

15 00

15 00

22 30

64

5 37

24 23

27 11

25

14 24

15 36

22 48

65

5 32

24 28

27 14

26

13 51

16 09

23 05

66

5 27

24 33

27 16

27

13 20

16 40

23 20

67

5 22

24 38

27 19

28

12 51

17 09

23 34

68

5 18

24 42

27 21

29

12 25

17 35

23 43

69

5 13

24 47

27 24

30

12 00

18 00

24 00

70

5 08

24 52

27 26

31

11 37

18 23

24 12

71

5 04

24 56

27 28

32

11 15

18 45

24 22

72

5 00

25 00

27 30

33

10 54

19 06

24 33

73

4 56

25 04

27 32

34

10 35

19 25

24 42

74

4 52

25 08

27 34

35

10 17

19 43

24 52

75

4 48

25 12

27 36

36

10 00

20 00

25 00

76

4 44

25 16

27 38

37

9 40

20 16

25 08

77

4 40

25 20

27 40

38

9 28

20 32

25 16

78

4 37

25 23

27 42

39

9 14

20 46

25 23

79

4 33

25 27

27 44

40

9 00

21 00

25 30

80

4 30

25 30

27 45

41

8 47

21 13

25 36

81

4 27

25 33

27 47

42

8 34

21 26

25 43

82

4 23

25 37

27 49

43

8 22

21 38

25 49

83

4 20

25 40

27 50

44

8 11

21 49

25 55

84

4 17

25 43

27 52

45

8 00

22 00

26 00

85

4 14

25 46

27 53

46

7 50

22 00

26 05

86

4 11

25 49

27 55

47

7 40

22 20

26 10

87

4 08

25 52

27 56

48

7 30

22 30

26 15

88

4 05

25 55

27 58

49

7 21

22 39

26 20

89

4 03

25 57

27 59

50

7 12

22 48

26 24

90

4 00

26 00

28 00

51

7 03

22 57

26 28

91

3 57

26 03

28 02

52

6 55

23 05

26 32

92

3 55

26 05

28 03

53

6 48

23 12

26 36

93

3 52

26 08

28 04

54

6 40

23 20

26 40

94

3 50

26 10

28 05

55

6 33

23 27

26 44

95

3 47

26 13

28 07

56

6 26

23 34

26 47

96

3 45

26 15

28 08
