Tiêu chuẩn Việt Nam TCVN6592-4-1:2001

TIÊU CHUẨN VIỆT NAM

TCVN 6592-4-1 : 2001

IEC 60947-4-1 : 1990

WITH AMENDMENT 1 : 1994

AND AMENDMENT 2 : 1996

THIẾT BỊ ĐÓNG CẮT VÀ ĐIỂU KHIỂN HẠ ÁP - PHẦN 4: CÔNGTẮCTƠ VÀ BỘ KHỞI ĐỘNG ĐỘNG CƠ - MỤC 1: CÔNGTẮCTƠ VÀ BỘ KHỞI ĐỘNG KIỂU ĐIỆN - CƠ

Low-voltage switchgear and controlgear - Part 4: Contactors and motor-starters - Section one: Electromechanical contactors and motor-starters

1. Qui định chung

Tiêu chuẩn này áp dụng các qui tắc chung đề cập trong Phần 1 của TCVN 6592-1 : 2001 (IEC 60947-1) , dưới đây gọi là Phần 1, ở những chỗ được trích dẫn cụ thể. Các điều, các bảng, các hình vẽ và các phụ lục của qui định chung này có thể được áp dụng bằng cách trích dẫn từ Phần 1, ví dụ như 1.2.3 của Phần 1, bảng 4 của Phần 1. hoặc phụ lục A của Phần 1.

1.1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho các loại thiết bị liệt kê trong 1.1.1 và 1.1.2 dưới đây mà các tiếp điểm chính được thiết kế để nối đến mạch điện có điện áp danh định không lớn hơn 1 000 V xoay chiều hoặc 1 500 V một chiều.

Bộ khởi động và/hoặc côngtắctơ đề cập trong tiêu chuẩn này thường không được thiết kế để cắt dòng điện ngắn mạch. Do đó, hệ thống lắp đặt phải có bảo vệ ngắn mạch phù hợp (xem    8.3.4), nhưng bảo vệ ngắn mạch không nhất thiết là một phần của côngtắctơ hoặc bộ khởi động.

Trong phạm vi đó, tiêu chuẩn này nêu các yêu cầu đối với:

côngtắctơ có lắp thiết bị bảo vệ quá tải và/hoặc bảo vệ ngắn mạch;

bộ khởi động có các thiết bị bảo vệ ngắn mạch lắp riêng và/hoặc các thiết bị bảo vệ quá tải lắp liền và bảo vệ ngắn mạch lắp riêng;

các côngtắctơ hoặc các bộ khởi động kết hợp, ở các điều kiện qui định, với các thiết bị bảo vệ ngắn mạch của bản thân chúng. Các kết hợp như vậy, ví dụ các bộ khởi động kết hợp (xem 2.2.7) hoặc các bộ khởi động có bảo vệ (xem 2.2.8) có bộ thông số đặc trưng chung.

Các áptômát và các bộ cầu chảy kết hợp được sử dụng làm thiết bị bảo vệ ngắn mạch trong bộ khởi động kết hợp và trong bộ khởi động có bảo vệ phải phù hợp với các yêu cầu của TCVN 6592-2 : 2000 (IEC 947-2) và IEC 947-3 trong trường hợp có thể.

Các thiết bị được đề cập trong tiêu chuẩn này bao gồm:

1.1.1. Côngtắctơ một chiều và côngtắctơ xoay chiều

Các côngtắctơ một chiều, xoay chiều được thiết kế để đóng và mở các mạch điện và nếu kết hợp với các rơle thích hợp (xem 1.1.2) để bảo vệ các mạch điện này không bị làm việc quá tải.

Chú thích Các côngtắctơ kết hợp với các rơle thích hợp để bảo vệ ngắn mạch phải thỏa mãn thêm các điều kiện liên quan được qui định cho áptômát [TCVN 6592 - 2 : 2000 (IEC 947 - 2)].

Tiêu chuẩn này cũng áp dụng cho các cơ cấu điều khiển của rơle côngtắctơ và áp dụng cho các tiếp điểm dùng riêng cho mạch cuộn dây của côngtắctơ

1.1.2. Bộ khởi động động cơ xoay chiều

Bộ khởi động động cơ xoay chiều được thiết kế để khởi động và tăng tốc độ động cơ đến giá trị bình thường, duy trì hoạt động liên tục của động cơ, cắt động cơ khỏi nguồn và cung cấp phương tiện bảo vệ động cơ và mạch điện liên kết khỏi quá tải.

Bộ khởi động hoạt động phụ thuộc vào các rơle dòng điện nhiệt phù hợp với IEC 255-8 để bảo vệ động cơ, hoặc cơ cấu bảo vệ nhiệt lắp sẵn trong động cơ được đề cập trong IEC 34-11 thì các rơle hoặc cơ cấu đó không nhất thiết phải tuân thủ toàn bộ các yêu cầu liên quan của tiêu chuẩn này.

Rơle quá tải dùng cho bộ khởi động, kể cả các rơle bán dẫn, phải thỏa mãn các yêu cầu của tiêu chuẩn này.

1.1.2.1. Bộ khởi động xoay chiều trực tiếp trên lưới (đủ điện áp)

Bộ khởi động trực tiếp trên lưới dùng để khởi động và tăng tốc độ động cơ đến giá trị bình thường, để cung cấp phương tiện bảo vệ động cơ và mạch liên kết của nó khỏi quá tải và để cắt động cơ khỏi nguồn.

Tiêu chuẩn này cũng áp dụng cho bộ khởi động đảo chiều.

1.1.2.2. Bộ khởi động xoay chiều điện áp giảm thấp

Bộ khởi động xoay chiều điện áp giảm thấp được thiết kế để khởi động và tăng tốc độ động cơ đến giá trị bình thường bằng cách nối các đầu cực động cơ đến điện áp lưới qua nhiều hơn một cấp hoặc bằng cách tăng từ từ điện áp đặt vào đầu cực, cung cấp phương tiện bảo vệ động cơ và mạch điện liên kết của nó khỏi quá tải và để cắt động cơ khỏi nguồn.

Có thể sử dụng cơ cấu chuyển đổi tự động để điều khiển tác động đóng cắt liên tiếp từ cấp này sang cấp khác. Cơ cấu chuyển đổi tự động này là, ví dụ như, rơle côngtắctơ có thời gian trễ, hoặc rơle có hoặc không qui định thời gian, thiết bị dòng điện giảm thấp và cơ cấu khống chế gia tốc tự động (xem 4.10).

1.1.2.2.1. Bộ khởi động sao - tam giác

Bộ khởi động sao - tam giác được thiết kế để: khởi động động cơ ba pha ở chế độ nối sao, bảo đảm làm việc liên tục ở chế độ nối tam giác, cung cấp phương tiện bảo vệ động cơ và mạch điện liên kết khỏi quá tải và cắt động cơ khỏi nguồn.

Bộ khởi động sao - tam giác qui định trong tiêu chuẩn này không thích hợp để đảo chiều nhanh động cơ và do đó không áp dụng cho loại AC – 4.

Chú thích Khi nối sao, dòng điện dây và mômen động cơ chỉ bằng một phần ba giá trị tương ứng so với nội tam giác. Do đó bộ khởi động sao - tam giác được sử dụng khi cần hạn chế dòng điện khởi động, hoặc khi máy cần truyền động chỉ yêu cầu momen khởi động hạn chế. Hình 1 vẽ đường cong điển hình về dòng điện khởi động, mômen khởi động của động cơ và mômen của máy cần truyền động.

1.1.2.2.2 Bộ khởi động có biến áp tự ngẫu hai cấp

Bộ khởi động biến áp tự ngẫu hai cấp được thiết kế để khởi động và tăng tốc độ động cơ cảm ứng xoay chiều từ trạng thái nghỉ với một mômen giảm thấp đến tốc độ bình thường và để cung cấp phương tiện bảo vệ động cơ và mạch liên kết của nó khỏi quá tải và để cắt động cơ khởi nguồn.

Tiêu chuẩn này áp dụng cho biện áp tự ngẫu là một phần của bộ khởi động, hoặc biến áp tự ngẫu là thiết bị được thiết kế riêng để lắp với bộ khởi động.

Bộ khởi động có biến áp tự ngẫu nhiều hơn hai cấp không thuộc phạm vi của tiêu chuẩn này.

Bộ khởi động biến áp tự ngẫu qui định trong tiêu chuẩn này không thích hợp đối với động cơ đảo chiều nhanh hoặc động cơ chế độ chậm và do đó không áp dụng cho động cơ loại AC-4.

Chú thích Ở trạng thái khởi động, dòng điện dây và mômen của động cơ so với khi khởi động ở điện áp danh định giảm xuống xấp xỉ bằng bình phương của tỷ số điện áp khởi động/điện áp danh định. Do đó bộ khởi động biến áp tự ngẫu được sử dụng khi cần hạn chế dòng điện khởi động hoặc khi máy cần truyền động chỉ đòi hỏi mômen khởi động hạn chế. Hình 2 vẽ các đường cong điển hình về dòng điện khởi động, mômen khởi động của động cơ và mômen của máy truyền động.

1.1.2.3. Bộ khởi động mạch rôto có biến trở

Bộ khởi động được thiết kế để khởi động động cơ cảm ứng xoay chiều rôto dây quấn bằng cách loại bớt điện trở đã đặt trước trong mạch rôto, để cung cấp phương tiện bảo vệ động cơ khỏi quá tải và để cắt động cơ khỏi nguồn.

Trong trường hợp động cơ không đồng bộ vành trượt (rôto dây quấn), điện áp cao nhất giữa các vành trượt hở mạch không được lớn hơn hai lần điện áp cách điện danh định của khí cụ đóng cắt lắp trong mạch rôto (xem 4.3.1.1.2).

Chú thích Yêu cầu này dựa trên thực tế là ứng suất điện phân bố trong rôto nhỏ hơn trong stato và tồn tại trong khoảng thời gian ngắn.

Tiêu chuẩn này cũng áp dụng cho bộ khởi động để được hai chiều quay trong trường hợp đảo dây đấu nối khi rôto đã dừng (xem 4.3.5.5). Các thao tác kể cả tuần tự và chốt hãm cần có các yêu cầu bổ sung và phải được thoả thuận giữa nhà chế tạo và người sử dụng.

Tiêu chuẩn này áp dụng cho các điện trở là một phần của bộ khởi động hoặc tạo thành cụm được thiết kế riêng để lắp với bộ khởi động.

1.13 Tiêu chuẩn này không áp dụng đối với:

bộ khởi động dùng điện một chiều:

bộ khởi động sao - tam giác, bộ khởi động mạch roto có biến trở, bộ khởi động biến áp tự ngẫu hai cấp được thiết kế cho ứng dụng đặc biệt và để hoạt động liên tục trong trạng thái khởi động;

bộ khởi động mạch rôto có biến trở không cân bằng, nghĩa là trong trường hợp giá trị điện trở của các pha không giống nhau.

các thiết bị được thiết kế không chỉ để khởi động mà còn để khống chế tốc độ.

các bộ khởi động có chất lượng và các bộ khởi động dạng "hơi - chất lỏng";

các côngtắctơ bán dẫn và các bộ khởi động có sử dụng côngtắctơ bán dẫn trong mạch chính:

bộ khởi động mạch stato có biến trở:

các côngtắctơ và các bộ khởi động được thiết kế dùng cho các ứng dụng đặc biệt;

tiếp điểm phụ của côngtắctơ và tiếp điểm của rơle cơngtắctơ. Các tiếp điểm này được qui định trong IEC 947-5-1.

1.2. Mục đích

Tiêu chuẩn này nhằm qui định:

các đặc tính của côngtắctơ, bộ khởi động và các thiết bị kết hợp;

các điều kiện mà các côngtắctơ và bộ khởi động phải phù hợp, liên quan đến:

a) hoạt động và tác động của côngtắctơ và bộ khởi động;

b) đặc tính điện môi;

c) cấp bảo vệ bằng vỏ ngoài, nếu có;

d) kết cấu của côngtắctơ và bộ khởi động;

các thử nghiệm để chứng tỏ côngtắctơ và bộ khởi động thỏa mãn các điều kiện trên và các phương pháp thử nghiệm được chọn cho các thử nghiệm này;

các thông tin đi kèm thiết bị hoặc nêu trong tài liệu của nhà chế tạo.

2. Định nghĩa

Áp dụng điều 2 của Phần 1 và bổ sung các định nghĩa sau đây:

2.1. Định nghĩa liên quan đến côngtắctơ

2.1.1. Côngtắctơ (cơ khí) (IEV 441-14-33)

Khí cụ đóng cắt cơ khí chỉ có một vị trí nghỉ, hoạt động không phải bằng tay, có khả năng đóng, mang và cắt dòng điện trong điều kiện mạch điện bình thường cũng như trong điều kiện quá tải.

Chú thích Côngtắctơ có thể được thiết kế theo phương pháp cung cấp lực để đóng các tiếp điểm chính.

Chú thích (không bao hàm trong IEV 441-14-33)

1) Thuật ngữ "hoat động không phải bằng tay" nghĩa là thiết bị được thiết kế để được điều khiển và giữ ở vị trí làm việc bằng một hoặc nhiều nguồn bên ngoài.

2) Côngtắctơ thường được thiết kế để hoạt động thường xuyên.

2.1.2. Côngtắctơ điện từ

Côngtắctơ trong đó lực để đóng các tiếp điểm chính thường mở hoặc mở các tiếp điểm chính thường đóng được cung cấp từ một nam châm điện.

2.1.3. Côngtắctơ khí nén

Côngtắctơ trong đó lực để đóng các tiếp điểm chính thường mở và mở các tiếp điểm chính thường đóng không sử dụng các phương tiện hoạt động bằng điện mà được cung cấp bằng khí nén.

2.1.4. Côngtắctơ điện - khí nén

Côngtắctơ trong đó lực để đóng các tiếp điểm chính thường mở và mở các tiếp điểm chính thường đóng là lực được cung cấp từ thiết bị dùng khí nén được điều khiển bằng các van hoạt động bằng điện.

2.1.5. Côngtắctơ có chốt gài (IEV 441-14-34)

Côngtắctơ có phần chuyển động bị chặn bằng một chốt gài được đặt trong khoảng từ hành trình trở về đến vị trí nghỉ khi phương tiện tác động bị ngắt điện.

Chú thích

1) Việc gài và nhả chốt gài có thể bằng cơ, điện từ, khí nén, v.v...

2) Do có chốt gài, côngtắctơ có chốt gài thực tế tồn tại một vị trí nghỉ thứ hai, và theo định nghĩa của côngtắctơ, thì nó không phải là một côngtắctơ. Tuy nhiên vì cả ứng dụng và thiết kế của côngtắctơ có chốt gài đều sát với côngtắctơ thông thường hơn so với bất kỳ loại nào khác của khí cụ đóng cắt, nên cần đặc biệt lưu ý đến yêu cầu phù hợp với qui định kỹ thuật đối với côngtắctơ khi sử dụng chúng.

2.1.6. Côngtắctơ (hoặc bộ khởi động) kiểu chân không

Côngtắctơ (hoặc bộ khởi động) có các tiếp điểm chính được đóng và mở trong khoang có độ chân không cao.

2.1.7. Vị trí nghỉ (của côngtắctơ) (IEV 441-16-24)

Vị trí mà phần động của côngtắctơ bị giữ lại khi nam châm điện hoặc thiết bị khí nén của côngtắctơ không có năng lượng

2.2. Các định nghĩa liên quan đến bộ khởi động

2.2.1. Bộ khởi động (IEV 441-14-38)

Sự kết hợp mọi phương tiện đóng cắt cần thiết để khởi động và dừng động cơ, kết hợp với phương tiện bảo vệ quá tải thích hợp.

2.2.2. Bộ khởi động trực tiếp trên lưới (IEV 441-14-40)

Bộ khởi động mà điện áp lưới được nối đến đầu cực động cơ chỉ qua một cấp.

2.2.3. Bộ khởi động đảo chiều

Bộ khởi động dùng để đảo chiều quay của động cơ bằng cách đảo dây nối ban đầu của động cơ này trong khi động cơ có thể đang quay.

2.2.4. Bộ khởi động hai chiều

Bộ khởi động dùng để đảo chiều quay của động cơ bằng cách đảo các dây nối ban đầu của động cơ này chỉ khi động cơ không quay.

2.2.5. Bộ khởi động điện áp giảm thấp

Bộ khởi động mà việc nối điện áp lưới đến đầu cực động cơ qua nhiều cấp hoặc bằng cách tăng dần điện áp đặt đến đầu cực.

2.2.5.1. Bộ khởi động sao - tam giác (IEV 441-14-44)

Bộ khởi động dùng cho động cơ cảm ứng ba pha sao cho ở trạng thái khởi động thì các cuộn dây stato được nối sao, còn ở trạng thái kết thúc khởi động thì được đổi thành nối tam giác.

2.2.5.2. Bộ khởi động biến áp tự ngẫu (lEV 441-14-45)

Bộ khởi động dùng cho động cơ cảm ứng, động cơ này được khởi động bằng một hoặc nhiều giá trị điện áp giảm thấp được điều chỉnh từ biến áp tự ngẫu.

Chú thích (không đề cập trong IEV 441-14-45)     Một biến áp tự ngẫu được định nghĩa trong 3.1.2 của IEC 76-1 như sau: "Biến áp trong đó ở ít nhất hai cuộn dây có một phần chung".

2.2.6. Bộ khởi động có biến trở (IEV 441-14-42)

Bộ khởi động có sử dụng một hoặc một số điện trở để đạt được các đặc tính qui định về          mômen động cơ và giới hạn dòng điện, trong quá trình khởi động.

Chú thích (không đề cập trong IEV 441-14-42) - Nhìn chung, một bộ khởi động có biến trở gồm ba phần chính có thể được cung cấp dưới dạng thiết bị trọn bộ hoặc dưới dạng thiết bị rời để đấu nối ở nơi sử dụng: khí cụ đóng cắt cơ khí để cấp nguồn cho stato (thường lắp với thiết bị bảo vệ quá tải);

(các) điện trở trong mạch rôto hoặc stato;

khí cụ đóng cắt bằng cơ khí để cắt lần lượt (các) điện trở.

2.2.6.1. Bộ khởi động mạch stato có biến trở

Bộ khởi động mạch stato có biến trở dùng cho động cơ lồng sóc, mà trong thời gian khởi động, lần lượt cắt một hoặc một số điện trở đặt trước trong mạch stato.

2.2.6.2. Bộ khởi động mạch rôto có biến trở (IEV 441-14-43)

Bộ khởi động có biến trở dùng cho động cơ không đồng bộ rôto dây quấn, mà trong thời gian khởi động, lấn lượt cắt một hoặc một số điện trở đặt trước trong mạch rôto.

2.2.7. Bộ khởi động phối hợp (xem hình 3)

Thiết bị gồm một bộ khởi động, một khí cụ đóng cắt thao tác từ bên ngoài bằng tay và một thiết bị bảo vệ ngắn mạch được lắp đặt và đi dây bên trong một vỏ bọc dành riêng. Khí cụ đóng cắt và bảo vệ ngắn mạch có thể là bộ phối hợp cầu chảy, có thể là một cơ cấu đóng cắt với các cầu chảy hoặc một áptômát có hoặc không có chức năng cách ly.

Chú thích

1) Vỏ bọc dành riêng là vỏ có kích thước và thiết kế riêng để dùng nó vào tất cả các thử nghiệm.

2) Khí cụ đóng cắt thao tác bằng tay và thiết bị bảo vệ, ngắn mạch có thể chỉ là một thiết bị và cũng có thể kết hợp bảo vệ quá tải.

2.2.8. Bộ khởi động có bảo vệ

Thiết bị gồm một bộ khởi động, một khí cụ đóng cắt bằng tay và một thiết bị bảo vệ ngắn mạch được lắp đặt, đi dây, có vỏ bọc hoặc không có vỏ bọc theo hướng dẫn của nhà chế tạo bộ khởi động.

Chú thích Khí cụ đóng cắt thao tác bằng tay và thiết bị bảo vệ ngắn mạch có thể chỉ là một thiết bị và cũng có thể kết hợp bảo vệ quá tải.

2.2.9. Bộ khởi động bằng tay (IEV 441-14-39)

Bộ khởi động trong đó lực để đóng các tiếp điểm chính là lực được cung cấp riêng biệt bằng tay.

2.2.10. Bộ khởi động điện từ

Bộ khởi động trong đó lực để đóng các tiếp điểm chính được cung cấp từ một nam châm điện.

2.2.11. Bộ khởi động thao tác bằng động cơ

Bộ khởi động trong đó lực để đóng các tiếp điểm chính được cấp từ động cơ điện.

2.2.12. Bộ khởi động khí nén

Bộ khởi động trong đó lực để đóng các tiếp điểm chính được cấp bằng khí nén, không sử dụng phương tiện hoạt động bằng điện.

2.2.13. Bộ khởi động điện - khí nén

Bộ khởi động trong đó lực để đóng các tiếp điểm chính được cấp bằng khí nén dưới sự điều khiển của các van hoạt động bằng điện.

2.2.14. Bộ khởi động một cấp

Bộ khởi động trong đó không có vị trí gia tốc trung gian giữa các           vị trí ĐÓNG và CẮT.

Chú thích Đây cũng chính là bộ khởi động trực tiếp trên lưới

2.2.15. Bộ khởi động hai cấp

Bộ khởi động trong đó chỉ có một vị trí gia tốc trung gian giữa các vị trí ĐÓNG và CẮT

Ví dụ: Bộ khởi động sao - tam giác là bộ khởi động hai cấp.

2.2.16. Bộ khởi động n cấp (xem hình 4) (IEV 441-14-41)

Bộ khởi động trong đó có (n-1) vị trí gia tốc trung gian giữa các vị trí ĐÓNG và CẮT

Ví dụ: Bộ khởi động biến trở ba cấp có hai đoạn điện trở dùng để khởi động.

2.2.17. Bộ nhả hoặc rơle quá tải hoạt động theo nguyên lý nhiệt, có nhiều cực, tác động trong trường hợp quá tải và cả trong trường hợp mất pha phù hợp với các yêu cầu quy định.

2.2.18. Bộ nhả hoặc rơle dòng điện giảm thấp (điện áp giảm thấp)

Bộ nhả hoặc rơle đo lường, tác động tự động khi dòng điện qua nó (hoặc điện áp đặt lên nó) giảm  xuống thấp hơn giá trị định trước.

2.2.19. Thời gian khởi động (của bộ khởi động có biến trở)

Khoảng thời gian mà các điện trở khởi động hoặc các phần của điện trở có dòng điện chạy qua.

2.2.20. Thời gian khởi động (của bộ khởi động có biến áp tự ngẫu)

Khoảng thời gian mà biến áp tự ngẫu có dòng điện chạy qua.

Chú thích cho 2.2.19 và 2.2.20 Thời gian khởi động của bộ khởi động là ngắn hơn tổng thời gian khởi động động cơ, vì tổng thời gian khởi động của động cơ có tính đến giai đoạn gia tốc cuối sau khi thao tác đóng cắt đến vị trí ĐÓNG.

2.2.21. Chuyển tiếp hở mạch (với bộ khởi động có biến áp tự ngẫu hoặc bộ khởi động sao - tam giác)

Mạch điện được bố trí sao cho nguồn cung cấp cho động cơ bị gián đoạn và được nối lại khi chuyển đổi từ cấp này sang cấp khác.

Chú thích Giai đoạn quá độ không được coi là một cấp bổ sung.

2.2.22. Chuyển tiếp liền mạch (với bộ khởi động có biến áp tự ngẫu hoặc bộ khởi động sao – tam giác)

Mạch điện được bố trí sao cho nguồn cung cấp cho động cơ không bị gián đoạn (dù là nhất thời) khi chuyển từ cấp này sang cấp khác.

Chú thích Giai đoạn quá độ không được coi là một cấp bổ sung.

2.2.23. Nhắp

Việc cấp điện cho một động cơ hoặc cuộn dây nam châm lặp đi lặp lại trong các khoảng thời gian ngắn để đạt được sự dịch chuyển nhỏ của cơ cấu truyền động.

2.2.24. Đảo chiều

Việc dừng hoặc đảo chiều động cơ một cách nhanh chóng bằng cách đảo chiều các đầu nối ban đầu của động cơ trong lúc động cơ đang chạy

2.3. Đại lượng đặc trưng

2.3.1. Điện áp phục hồi quá độ (viết tắt là T.R.V) (IEV 441-17-26)

Áp dụng 2.5.34 của Phần 1 và bổ sung như sau:

Chú thích 3 (không nằm trong IEV 441-17-26) Trong một côngtắctơ hoặc bộ khởi động chân không, điện áp phục hồi quá độ cao nhất có thể xuất hiện không phải ở cực mở sớm nhất.

3. Phân loại

Điều 4.2 nêu toàn bộ các dữ liệu có thể sử dụng làm tiêu chí phân loại.

4. Đặc tính của côngtắctơ và bộ khởi động

4.1. Tóm tắt các đặc tính

Các đặc tính của côngtắctơ hoặc bộ khởi động phải được nêu theo các thuật ngữ dưới đây, trong trường hợp áp dụng các thuật ngữ này:

loại thiết bị (4.2);

giá trị giới hạn và giá trị danh định đối với mạch chính (4.3);

loại sử dụng (4.4);

mạch điều khiển (4.5);

mạch phụ (4.6);

các loại và các đặc tính của các bộ nhả và rơle (4.7);

phối hợp với thiết bị bảo vệ ngắn mạch (4.8);

quá điện áp đóng cắt (4.9);

kiểu và các đặc tính của thiết bị chuyển đổi tự động và cơ cấu khống chế gia tốc tự động (4.10);

các loại và các đặc tính của biến áp tự ngẫu đúng cho bộ khởi động có biến áp tự ngẫu hai cấp (4.11):

các loại và các đặc tính của điện trở khởi động dùng cho bộ khởi động mạch roto có biến trở (4. 12).

4.2. Loại thiết bị

Phải nêu loại thiết bị như sau (xem thêm điều 5).

4.2.1. Loại thiết bị

côngtắctơ

bộ khởi động trực tiếp trên lưới xoay chiều.

bộ khởi động sao - tam giác.

bộ khởi động có biến áp tự ngẫu hai cấp

bộ khởi động mạch rôto có biến trở

bộ khởi động có bảo vệ hoặc bộ khởi động phối hợp.

4.2.2. Số cực

4.2.3. Loại dòng điện (xoay chiều hoặc một chiều)

4.2.4. Môi trường cắt (không khí, dầu, khí, chân không, v.v...)

4.2.5. Điều kiện thao tác thiết bị

4.2.5.1. Phương pháp thao tác

Ví dụ: bằng tay, điện từ, thao tác bằng động cơ, khí nén, điện - khí nén.

4.2.5.2. Phương pháp điều khiển

Ví dụ:

tự động (bằng đóng cắt dẫn hướng hoặc điểu khiển theo trình tự);

không tự động (như thao tác bằng tay hoặc bằng nút ấn);

bán tự động (tức là một phần tự động, một phần không tự động).

4.2.5.3. Phương pháp chuyển đổi đối với các loại bộ khởi động cụ thể

Sự chuyển đổi đối với bộ khởi động sao - tam giác, bộ khởi động mạch rôto có biến trở hoặc bộ khởi động có biến áp tự ngẫu có thể thực hiện theo phương pháp tự động, không tự động hoặc bán tự động (xem hình 4 và hình 5).

4.2.5.4. Phương pháp đấu nối đối với các loại bộ khởi động cụ thể

Ví dụ: Bộ khởi động có chuyển tiếp hở mạch, bộ khởi động có chuyển tiếp liền mạch (xem hình 5).

4.3. Giá trị giới hạn và giá trị danh định đối với mạch chính

Các giá trị danh định được thiết lập đối với một bộ khởi động hoặc một côngtắctơ phải được qui định phù hợp với các điều từ 4.3.1 đến 4.4 và từ 4.8 đến 4.9, nhưng cũng có thể không nhất thiết phải qui định tất cả các giá trị đã liệt kê.

Chú thích Các giá trị danh định được thiết lập đối với bộ khởi động mạch rôto co biến trở tuy được nêu trong 4.3.1.2, 4.3 2.3. 4.3.2.4, 4.3.2.6. 4.3.2.7 va 4.3.5.5 nhưng không nhất thiết phải qui định tất cả các giá trị liệt kê.

4.3.1. Điện áp danh định

Côngtắctơ hoặc bộ khởi động được ấn định bằng các điện áp danh định dưới đây:

4.3.1.1. Điện áp làm việc danh định (U_e)

Áp dụng 4.3.1 1 của Phần 1.

4.3.1.1.1. Điện áp làm việc danh định mạch stato (U_es)

Đối với bộ khởi động mạch rôto có biến trở, điện áp làm việc danh định mạch stato là giá trị điện áp mà khi kết hợp với dòng điện làm việc mạch stato danh định thì mạch điện stato kể cả các khí cụ đóng cắt có khí của nó đươc ấn định và mạch này liên quan đến khả năng đóng, khả năng cắt, loại chế độ và đặc tính khởi động. Trong mọi trường hợp, điện áp làm việc danh định lớn nhất không ,được vượt quá điện áp cách điện danh định tương ứng.

Chú thích Điện áp làm việc danh định mạch stato được diễn đạt là điện áp giữa các pha.

4.3.1.1.2. Điện áp làm việc danh định mạch rôto (U_er)

Đối với bộ khởi động mạch rôto có biến trở, điện áp làm việc danh định mạch rôto là điện áp mà khi phối hợp với dòng điện làm việc danh định mạch rôto, thì mạch rôto, kể cả các khi cụ đóng cắt cơ khí của nó, được ấn định và mạch này liên quan đến khả năng đóng, khả năng cắt, loại chế độ và đặc tính khởi động.

Điện áp làm việc danh định mạch rôto được coi là điện áp đo được giữa các vành trượt, khi mạch rôto hở, động cơ dừng và stato được cấp điện áp danh định của nó.

Điện áp làm việc danh định mạch rôto chỉ đặt vào trong thời gian ngắn trong quá trình khởi động. Vì vậy, cho phép điện áp làm việc danh định mạch rôto vượt quá 100% điện áp cách điện danh định mạch rôto.

Điện áp lớn nhất giữa các phần mang điện khác nhau trong mạch rôto của bộ khởi động (ví dụ khi cụ đóng cắt, điện trở, các bộ phận đấu nối, v.v...) sẽ thay đổi và có thể tính đến các thực tế này để lựa chọn và bố trí thiết bị.

4.3.1.2. Điện áp cách điện danh định (U_i)

Áp dụng 4.3.1.2 của Phần 1.

4.3.1.2.1. Điện áp cách điện danh định mạch stato (U_is)

Đối với bộ khởi động mạch rôto có biến trở, điện áp cách điện danh định mạch stato là giá trị điện áp được ấn định cho các thiết bị lắp ở nguồn cung cấp của stato cũng như cụm mà thiết bị là bộ phận hợp thành mà tại điện áp đó các thử nghiệm điện môi và chiều dài đường rò lấy làm căn cứ.

Nếu không có qui định nào khác, thì điện áp cách điện danh định mạch stato là giá trị điện áp làm việc danh định mạch stato lớn nhất của bộ khởi động.

4 3.1.2.2. Điện áp cách điện danh định mạch rôto (U_ir)

Đối với bộ khởi động mạch rôto có biến trở, điện áp cách điện danh định mạch rôto là giá trị điện áp được ấn định cho các thiết bị lắp trong mạch rôto cũng như cụm mà thiết bị là bộ phận hợp thành (các các chi tiết đấu nối, điện trở, vỏ bọc) mà tại điện áp đó các thử nghiệm điện môi và chiều dài đường rò lấy làm căn cứ.

4.3.1.3. Điện áp chịu xung danh định  (U_imp)

Áp dụng 4.3.1.3 của Phần 1

4.3.1.4. Điện áp khởi động danh định của bộ khởi động có biến áp tự ngẫu

Điện áp khởi động của bộ khởi động có biến áp tự ngẫu là điện áp giảm thấp lấy từ biến áp.

Giá trị ưu tiên của điện áp khởi động danh định là 50%, 65%, 80% của điện áp làm việc danh định.

4.3.2. Dòng điện hoặc công suất

Dòng điện của bộ khởi động hoặc côngtắctơ được xác định như sau:

Chú thích  Với bộ khởi động sao – tam giác, dòng điện này liên quan đến nối tam giác và, với bộ

khởi động mạch rôto có biến trở hoặc bộ khởi động có biến áp tự ngẫu hai cấp. Dòng điện này liên quan đến vị trí ĐÓNG.

4.3.2.1. Dòng điện nhiệt qui ước trong không khí lưu thông tự do (l_th)

Áp dụng 4.3.2.1 của Phần 1.

Dòng điện nhiệt qui ước trong hộp kín (l_the)

Áp dụng 4.3.2.2 của Phần 1.

4.3.2.3. Dòng điện nhiệt qui ước trong mạch stato (l_ths)

Dòng điện nhiệt qui ước trong mạch stato của một bộ khởi động có thể là dòng điện trong không khí lưu thông tự do l_thshoặc dòng điện trong hộp kín, tương tự như điều kiện nêu trong 4.3.2.1 và 4.3.2.2.

Đối với bộ khởi động mạch rôto có biến trở, dòng điện nhiệt mạch stato là dòng điện lớn nhất mà bộ khởi động có thể mang trong chế độ tám giờ (xem 4.3.4.1) mà độ tăng nhiệt của một số bộ phận của nó không vượt quá các giới hạn qui định trong 7.2.2 khi thử nghiệm theo 8.3.3.3.

4.3.2.4. Dòng điện nhiệt qui ước trong mạch rôto (l_thr)

Dòng điện nhiệt qui ước trong mạch rôto của một bộ khởi động có thể là dòng trong không khí lưu thông tự do l_thr hoặc dòng trong hộp kín l_ther, tương tự như điều kiện nêu trong 4.3.2.1 và 4.3.2.2.

Đối với bộ khởi động mạch rôto có biến trở, dòng điện nhiệt mạch rôto là dòng điện lớn nhất mà các bộ phận của bộ khởi động do có dòng điện mạch rôto chạy qua ở vị trí ĐÓNG, nghĩa là sau khi đã loại,bỏ các điện trở, có thể mang trong chế độ tám giờ (xem 4.3.4.1) mà độ tăng nhiệt không vượt quá các giới han qui định trong 7.2.2 khi thử nghiệm theo 8.3.3.3.

Chú thích 1 Đối với các thành phần (khí cụ đóng cắt, các chi tiêt đấu nối, điện trở) có dòng điện chạy qua ở vị trí ĐÓNG là không đáng kể thì cần được chứng tỏ rằng đối với chế độ danh định (xem 4.3.4) được nhà chế tạo qui định thì giá trị tích phân

không làm cho độ tăng nhiệt cao hơn độ tăng nhiệt nêu trong 7.2.2.

Chú thích 2: Khi có điện trở lắp sẵn trong bộ khởi động, phải tính đến độ tăng nhiệt

4.3.2.5. Dòng điện làm việc danh định (l₀) hoặc công suất làm việc danh định

Dòng điện làm việc danh định của một côngtắctơ hoặc một bộ khởi động là dòng điện do nhà chế tạo ấn định, có tính đến điện áp làm việc danh định (xem 4.3.1.1), dòng điện nhiệt qui ước trong không khí lưu thông tự do hoặc trong hộp kín, dòng điện danh định của rơle quá tải, tần số danh định (xem 4.3.3), chế độ danh định (xem 4.3.4), loại sử dụng (xem 4.4) và loại hộp bảo vệ, nếu có.

Trong trường hợp thiết bị dùng để đóng cắt trực tiếp động cơ riêng biệt, việc chỉ ra dòng điện làm việc danh định có thể được thay thế hoặc bổ sung bằng cách chỉ ra công suất đầu ra danh định lớn nhất tại điện áp làm việc danh định đang xem xét của động cơ sử dụng các thiết bị này. Nhà chế tạo phải sẵn sàng cung cấp quan hệ được thừa nhận giữa dòng điện và công suất.

Đối với bộ khởi động, dòng điện làm việc (I_e) là dòng điện khi bộ khởi động ở vị trí ĐÓNG.

4.3.2.6. Dòng điện làm việc danh định mạch stato (l_es) hoặc công suất làm việc danh định mạch stato.

Đối với bộ khởi động mạch rôto có biến trở, dòng điện làm việc danh định mạch stato là dòng điện theo qui định của nhà chế tạo, có tính đến dòng điện danh định của rơle quá tải lắp trong bộ khởi động này, điện áp làm việc danh định mạch stato (xem 4.3.1.1.1), dòng điện nhiệt trong không khí lưu thông tự do hoặc trong hộp kín qui ước, tần số danh định (xem 4.3.3), chế độ danh định (xem 4.3.4), đặc tính khởi động (xem 4.3.5.5) và kiểu vỏ bọc bảo vệ.

Có thể phải thay chỉ thị dòng điện làm việc danh định mạch stato bằng chỉ thị công suất đầu ra danh định lớn nhất tại điện áp làm việc danh định đang xem xét của động cơ sử dụng các phần tử mạch stato của bộ khởi động này. Nhà chế tạo phải sẵn sàng cung cấp quan hệ được thừa nhận giữa công suất động cơ và dòng điện mạch stato.

4.3.2.7. Dòng điện làm việc danh định mạch rôto (l_er)

Đối với bộ khởi động mạch rôto có biến trở, dòng điện làm việc danh định mạch rôto là dòng điện do nhà chế tạo ấn định có tính đến điện áp làm việc danh định của mạch rôto (xem 4.3.1.1.2), dòng điện nhiệt mạch rôto trong không khí lưu thông tự do hoặc trong hộp kín qui ước, tần số danh định (xem 4.3.3), chế độ danh định (xem 4.3.4), đặc tính khởi động (xem 4.3.5.5) và kiểu vỏ bọc bảo vệ.

Dòng điện làm việc danh định mạch rôto là dòng điện chạy trong mạch nối đến rôto khi nối tắt biến trở ở giai đoạn cuối và động cơ chạy đầy tải va stato được cung cấp điện áp và tần số danh định của nó.

Đối với các động cơ có điện áp làm việc danh định mạch rôto đang khảo sát, khi mạch rôto của bộ khởi động mạch rôto có biến trở với thông số danh định riêng, ngoài việc chỉ ra dòng điện làm việc danh định có thể còn bổ sung công suất đầu ra danh định lớn nhất của động cơ mà các thành phần của bộ khởi động (khí cụ đóng cắt, các bộ phận đầu nối, điện trở) là thích hợp. Trong thực tế công suất này thay đổi theo mômen đoạn gãy dự kiến và do đó có tính đến đặc tính khởi động (xem 4.3.5.5).

4.3.2.8. Dòng điện không gián đoạn danh định (l_u)

Áp dụng 4.3.2.4 của Phần 1.

4.3.3. Tần số danh định

Áp dụng 4.3.3 của Phần 1.

4.3.4. Chế độ danh định

Áp dụng 4.3.4 của Phần 1

4.3.4.1. Chế độ tám giờ (chế độ liên tục)

Áp dụng 4.3.4.1 của Phần 1 và có một số bổ sung như sau:

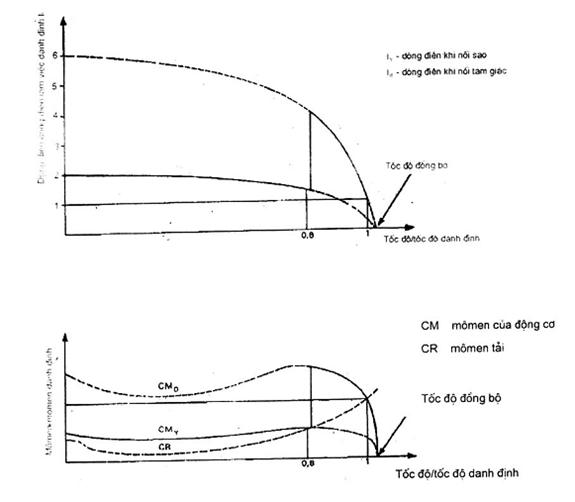

Đối với bộ khởi động sao - tam giác, bộ khởi động có biến áp tự ngẫu hai cấp, hoặc bộ khởi động mạch rôto có biến trở, chế độ tám giờ là chế độ mà bộ khởi động ở vị trí ĐÓNG và các tiếp điểm chính của khí cụ đóng cắt nào hình thành chế độ tám giờ thì tiếp điểm đó đóng ở vị trí của nó, và được duy trì ở trạng thái đóng trong khi từng tiếp điểm mang dòng điện ổn định trong thời gian dài, đủ để bộ khởi động đạt đến cân bằng nhiệt, nhưng không quá tám giờ, mà không bị cắt dòng điện.

4.3.4.2. Chế độ không gián đoạn

Áp dụng 4.3.4.2 của Phần 1 và bổ sung như sau:

Đối với bộ khởi động sao - tam giác, bộ khởi động có biến áp tự ngẫu hai cấp hoặc bộ khởi động mạch rôto có biến trở, chế độ không gián đoạn là chế độ mà bộ khởi động ở vị trí ĐÓNG và các tiếp điểm chính của khí cụ đóng cắt nào hình thành chế độ không gián đoạn thì tiếp điểm đó đóng ở vị trí của nó, và được duy trì ở trạng thái đóng không gián đoạn trong khi từng tiếp điểm mang dòng điện ổn định trong thời gian nhiều hơn tám giờ (nhiều tuần, nhiều tháng, thậm chí nhiều năm).

4.3.4.3. Chế độ gián đoạn hoặc gián đoạn chu kỳ

Áp dụng 4.3.4.3 của Phần 1 và bổ sung như sau:

Đối với bộ khởi động điện áp giảm thấp, chế độ gián đoạn hoặc gián đoạn chu kỳ là chế độ mà bộ khởi động ở vi trí ĐÓNG và các tiếp điểm chính của khí cụ đóng cắt nào hình thành chế độ này thì được giữ ở trạng thái đóng trong các khoảng thời gian có liên quan nhất định đến thời gian ở chế độ không tải, cả hai giai đoạn này đều quá ngắn không đủ để cho phép bộ khởi động đạt được cân bằng nhiệt.

Ưu tiên các loại chế độ gián đoạn sau

đối với côngtắctơ: 1, 3, 12, 30, 120, 300 và 1 200 (chu kỳ làm việc mỗi giờ),

đối với bộ khởi động: 1, 3, 12 và 30 (chu kỳ làm việc mỗi giờ)

chú ý rằng một chu kỳ làm việc là một chu kỳ hoàn chỉnh gồm một thao tác đóng và một thao tác mở.

Đối với bộ khởi động, một chu kỳ thao tác gồm khởi động, chạy đến đủ tốc độ rồi cắt động cơ khỏi nguồn.

Chú thích Trong trường hợp bộ khởi động dùng cho chế độ gián đoạn, sự khác nhau giữa hằng số thời gian nhiệt của rơle quá tải và động cơ có thể làm cho việc bảo vệ quá tải của rơle nhiệt là không thích hợp. Do đó, đối với hệ thống dùng cho chế độ gián đoạn, vấn đề bảo vệ quá tải phải được thỏa thuận giữa người sử dụng và nhà chế tạo.

4.3.4.4. Chế độ nhiệt

Áp dụng 4.3.4.4 của Phần 1

4.3.4.5. Chế độ chu kỳ

Áp dụng 4.3.4.5 của Phần 1.

4.3.5 Đặc tính quá tải và đặc tính tải bình thường

Áp dụng 4.3.5 của Phần 1 và có bổ sung như sau:

4.3.5.1 Khả năng chịu dòng điện quá tải đóng cắt động cơ

Đối với côngtắctơ, các yêu cầu để thoả mãn điều kiện này được nêu trong 7.2.4.4.

4.3.5.2. Khả năng đóng danh định

Đối với các loại sử dụng khác nhau (xem 4.4), các yêu cầu được nêu trong 7.2.4.1. Khả năng đóng và cắt danh định chỉ có hiệu lực khi côngtắctơ hoặc bộ khởi động làm việc phù hợp với các yêu cầu nêu trong 7.2.1.1 và 7.2.1.2.

4.3.5.3. Khả năng cắt danh định

Đối với các loại sử dụng khác nhau (xem 4.4), các yêu cầu được nêu trong 7.2.4.1. Khả năng đóng và cắt danh định chỉ có hiệu lực khi côngtắctơ hoặc bộ khởi động làm việc phù hợp với các yêu cầu nêu trong 7.2.1.1 và 7.2.1.2.

4.3.5.4. Khả năng thao tác qui ước

Khả năng thao tác qui ước là chuỗi các thao tác đóng và cắt qui định trong 7.2.4.2.

4.3.5.5. Đặc tính khởi động và hãm của bộ khởi động (xem hình 6)

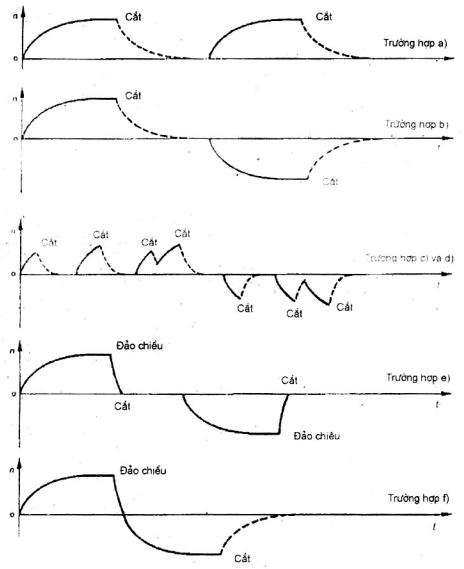

Các điều kiện làm việc điển hình đối với bộ khởi động gồm:

a) một chiều quay, với động cơ được ngắt điện trong khi đang chạy ở điều kiện làm việc bình thường (loại sử dụng AC-2 và AC-3)

b) hai chiều quay, nhưng chiều quay thứ hai được thực hiện sau khi bộ khởi động bị ngắt điện và động cơ được hãm hoàn toàn (loại sử dụng AC-2 va AC-3).

c) một chiều quay hoặc hai chiều quay như trong điểm b) nhưng thỉnh thoảng có thế nhắp. Với điều kiện làm việc này thường sử dụng bộ khởi động trực tiếp trên lưới (loại sử dung AC-3)

d) một chiều quay thường xuyên nhắp. Với chế độ này thường xuyên sử dụng bộ khởi động trên lưới (loại sử dụng AC-4);

e) một hoặc hai chiều quay nhưng thỉnh thoảng có thể có đảo chiều để dừng động cơ, bộ phận đảo chiều này, nếu có, được lắp với điện trở hãm ở mạch rôto (bộ khởi động đảo chiều có hãm). Với điều kiện làm việc này thường sử dụng bộ khởi động mạch rôto có biến trở (loại sử dụng AC-2):

f) hai chiều quay, nhưng có thể đảo dây nối nguồn đến động cơ trong khi động cơ đang chạy theo chiều thứ nhất (đảo chiều) để động cơ quay theo chiều khác, và có thể cắt điện động cơ đang chạy ở điều kiện bình thường. Với điều kiện làm việc này, thường sử dụng bộ khởi động đảo chiều trực tiếp trên lưới (loại sử dụng AC-4).

Nếu không có qui định nào khác, bộ khởi động phải được thiết kế dựa trên đặc tính khởi động động cơ tương ứng với khả năng đóng nêu trong bảng 7. Khả năng đóng bao gồm cả dòng điện khởi động quá độ và dòng điện khởi động ổn định của đại đa số các động cơ tiêu chuẩn.             Tuy nhiên, dòng điện khởi động đối với một số động cơ lớn có thể đạt giá trị đỉnh tương ứng với hệ số công suất thấp hơn đáng kể so với hệ số công suất được qui định đối với mạch thử nghiệm trong bảng 7. Trong các trường hợp này, dòng điện làm việc của côngtắctơ hoặc khởi động từ cần được giảm đến giá trị thấp hơn giá trị danh định của nó để không vượt quá khả năng đóng của côngtắctơ hoặc bộ khởi động.

4.3.5.5.1. Đặc tính khởi động của bộ khởi động mạch rôto có biến trở

Phải phân biệt giữa các dòng điện và các điện áp trong mạch rôto và mạch stato của động cơ vành trượt. Tuy nhiên, sự thay đổi các giá trị dòng điện trong mạch rôto và mạch stato do thay đổi các bước của quá trình khởi động có tỷ lệ xấp xỉ nhau trong điều kiện làm việc bình thường.

Các đặc trưng của mạch rôto được xác định chủ yếu như sau:

U_er Điện áp làm việc danh định mạch rôto;

l_er Dòng điện làm việc danh định mạch rôto;

Z_r Trở kháng đặc trưng của rôto của động cơ cảm ứng có vành trượt ở điện xoay chiều; trong đó

Z_r =

I₁ dòng điện trong mạch rôto ngay trước khi loại bớt một phần điện trở;

l₂ dòng điện trong mạch rôto ngay sau khi loại bớt một phần điện trở:

l_m = 1/2 (I₁ + I₂);

T_e mômen làm việc danh định của động cơ:

t_s thời gian khởi động (xem 2.2.19):

k độ khắc nghiệt của khởi động =

Thừa nhận rằng nhiều ứng dụng của bộ khởi động mạch rôto có biến trở có các yêu cầu khởi động rất đặc trưng mà các yêu cầu này không chỉ dẫn đến số cấp khởi động và I₁, I₂ khác nhau mà còn dẫn đến các giá trị l₁ và I₂ khác nhau đối với các đoạn điện trở riêng rẽ. Vì vậy không cần cố gắng hạ bớt các tham số tiêu chuẩn, mà cần lưu ý các yếu tố dưới đây:

đối với phần lớn các ứng dụng, số cấp khởi động từ hai đến sáu là đủ, tuỳ thuộc váo mômen tải, quán tính và độ khắc nghiệt mà quá trình khởi động yêu cầu;

các đoạn điện trở cần được thiết kế để có đủ các thông số đặc trưng về nhiệt liên quan đến thời gian khởi động của thiết bị truyền động dựa trên các giá trị về mômen tải, quán tính tải.

4.3.5.5.2. Các điều kiên tiêu chuẩn để đóng và cắt theo đặc tính khởi động đối với các bộ khởi động mạch rôto có biến trở

Các điều kiện này được cho trong bảng 7 và áp dụng cho chế độ khởi động có mômen khởi động lớn (để chọn khí cụ đóng cắt cơ khí, xem hình 4).

Chú thích Các điều kiện để khởi động với toàn bộ mômen và một nửa mômen đang được xem xét.

Các điều kiện để đóng và cắt được cho trong bảng 7 dùng cho loại sử dụng AC-2 được coi là tiêu chuẩn.

Mạch điện của bộ khởi động phải được thiết kế sao cho các khí cụ đóng cắt điện trở mạch rôto mở trước hoặc mở gần như đồng thời với thời điểm mở các khí cụ đóng cắt mạch stato. Ngoài ra, khí cụ đóng cắt mạch stato phải phù hợp với các yêu cầu của loại sử dụng AC-3.

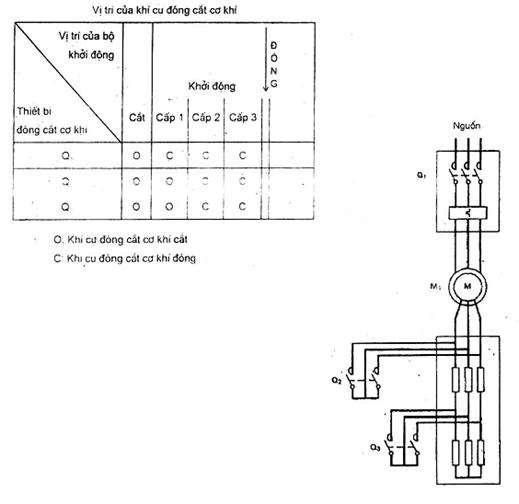

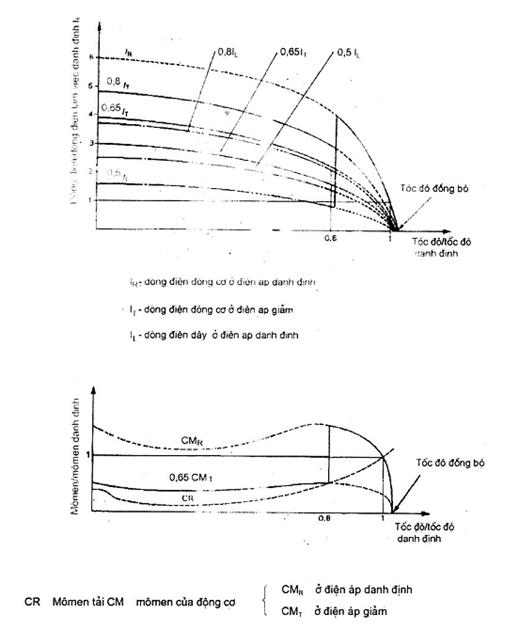

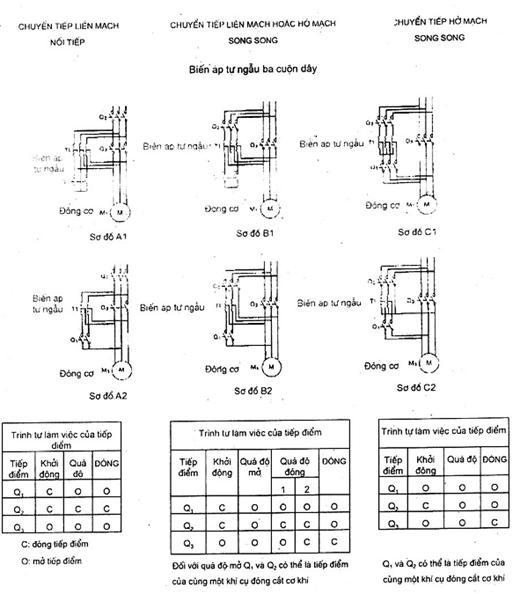

4.3.5.5.3 Đặc tính khởi động của bộ khởi động có biến áp tự ngẫu hai cấp

Nếu không có qui định nào khác, bộ khởi động có biến áp tự ngẫu và đặc biệt là các biến áp tự ngẫu phải được thiết kế theo các điều kiện mà thời gian khởi động (xem 2.2.20) ỏ tất cả các loại chế độ (xem 4.3.4) không vượt quá 15 s. Số chu kỳ khởi động mỗi giờ được lấy bằng số quãng thời gian giữa các lần khởi động, trừ trường hợp hai chu kỳ làm việc tiến hành liên tiếp trong thời gian ngắn, bộ khởi động và biến áp tự ngẫu phải được làm mát về nhiệt độ môi trường trước khi tiến hành các lần khởi động tiếp theo.

Nếu có yêu cầu thời gian khởi động vượt quá 15 s, thì phải được thoả thuận giữa người sử dụng và nhà chế tạo.

4.3.6. Dòng điện ngắn mạch có điều kiện danh định Áp dụng 4.3.6.4 của Phần 1.

4.4. Loại sử dụng

Áp dụng 4.4 của Phần 1 và các bổ sung dưới đây:

Loại sử dụng được nêu trong Phần 1 là các loại sử dụng tiêu chuẩn đối với côngtắctơ và bộ khởi động. Mọi loại sử dụng khác phải dựa trên thỏa thuận giữa người sử dụng và nhà chế tạo, tuy nhiên thông tin cho trong catalog của nhà chế tạo hoặc trong bỏ thầu cũng có thể được coi là một thỏa thuận.

Mỗi loại sử dụng được đặc trưng bằng các giá trị dòng điện điện áp hệ số công suất hoặc hằng số thời gian và các dữ liệu khác trong bảng 7 và bảng 8 và bằng các điều kiện thử nghiệm quy định trong tiêu chuẩn này.

Đối với các côngtắctơ hoặc bộ khởi động được xác định bằng loại sử dụng của chúng thì không cần có qui định riêng về khả năng đóng và cắt danh định nếu các giá trị này phụ thuộc trực tiếp vào loại sử dụng như cho trong bảng 7.

Điện áp dùng cho mọi loại sử dụng là điện áp làm việc danh định của côngtắctơ hoặc bộ khởi động, trừ bộ khởi động mạch rôto có biến trở phải là điện áp làm việc danh định mạch stato.

Tất cả các bộ khởi động trực tiếp trên lưới đều thuộc một trong số loại sử dụng sau đây: AC-3, AC-4, AC-7b, AC-8a và AC-8b.

Tất cả các bộ khởi động sao - tam giác và có biến áp tự ngẫu hai cấp đều thuộc loại sử dụng AC-3.

Bộ khởi động mạch rôto có biến trở thuộc loại sử dụng AC-2.

4.4.1. Ấn định các loại sử dụng theo kết quả thử nghiệm

a) Côngtắctơ hoặc bộ khởi động đã qua thử nghiệm của một loại sử dụng, hoặc ở sự kết hợp các tham số nào đó (như dòng điện và điện áp làm việc lớn nhất, v.v...) thì có thể được ấn định cho các loại sử dụng khác mà không cần thử nghiệm, với điều kiện là các tham số thử nghiệm như dòng điện, điện áp, hệ số công suất, hằng số thời gian, số chu kỳ làm việc, số lần đóng và cắt trong bảng 7 và bảng 8, mạch điện thử nghiệm để ấn định các loại sử dụng, không được khắc nghiệt hơn các tham số và mạch điện của thử nghiệm mà côngtắctơ và bộ khởi động đã qua thử nghiệm, và độ tăng nhiệt được kiểm tra tại dòng điện không nhỏ hơn dòng điện làm việc danh định được ấn định cao nhất trong chế độ làm việc liên tục.

Ví dụ, khi thử nghiệm cho loại sử dụng AC-4, một côngtắctơ có thể được ấn định là loại sử dụng AC-3 với điều kiện là l_e đối với AC-3 không lớn hơn 1,2 l_e với AC-4 ở cùng điện áp làm việc danh định.

2) Các côngtắctơ DC-3 và DC-5 được coi là có khả năng đóng và cắt các tải khác với khả năng mà chúng được thử nghiệm, nếu:

dòng điện và điện áp danh định không lớn hơn các giá trị l_e và U_e qui định;

năng lượng dự trữ J theo tải thực nhỏ hơn hoặc bằng năng lượng dự trữ J_c theo tải mà chúng được thử nghiệm.

Các giá trị năng lượng dự trữ theo mạch thử nghiệm là:

Các hằng số 0,005 25 và 0,031 5 được rút ra từ:

J_c = 1/2 Ll²

trong đó hằng số thời gian được thay bằng:

2,5 x ^10-3 s (DC-3) và:

15 x 10^-3 s (DC-5)

và trong trường hợp U = 1,05 U_e, I = 4 l_e và L là độ tự cảm của mạch thử nghiệm.

(Xem bảng 7 của tiêu chuẩn này).

Bảng 1 Các loại sử dụng

4.5. Mạch điều khiển

Áp dụng 4.5 của Phần 1.

4.6. Mạch phụ

Áp dụng 4.6 của Phần 1.

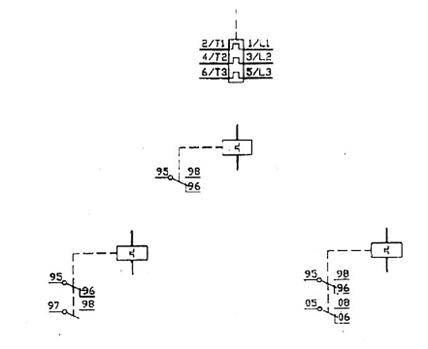

4.7. Đặc tính của các bộ nhả hoặc rơle (rơle quá tải)

Chú thích Trong phần còn lại của tiêu chuẩn này, từ "rơle quá tải" được áp dụng như nhau đối với rơle quá tải hoặc bộ nhả quá tải.

4.7.1. Tóm tắt các đặc tính

Các đặc tính của bộ nhả hoặc rơle phải được nêu theo các thuật ngữ dưới đây, nếu áp dụng:

loại bộ nhả hoặc rơle (xem 4.7 2).

các giá trị đặc trưng (xem 4.7.3)

việc ấn định và các giá trị đặt dòng điện của bộ nhả quá tải (xem 4.7.4). đặc tính thời gian - dòng điện của bộ nhả quá tải (xem 4.7.5); ảnh hưởng của nhiệt độ không khí môi trường (xem 4.7.6).

4.7.2. Các loại bộ nhả hoặc rơle

1) Bộ nhả có cuộn dây song song (tác động song song).

2) Bộ nhả hoặc rơle tác động khi dòng điện giảm thấp hoặc điện            áp giảm            thấp.

3) Rơle quá tải có thời gian trễ, thời gian trễ của rơ le là:

a) độc lập với tải trước (ví dụ: rơle quá tải từ có thời gian trễ);

b) phụ thuộc vào tải trước (ví dụ: rơle quá tải nhiệt);

c) phụ thuộc vào tải trước (ví dụ rơle quá tải nhiệt) và cũng nhạy với mất            pha (xem 2.2.17).

4) Bộ nhả hoặc rơle quá dòng tác động tức thời (nếu áp dụng).

5) Các bộ nhả hoặc rơle khác (ví dụ: rơle nhạy với mất pha, rơle điều khiển kết hợp với thiết bị để bảo vệ nhiệt của bộ khởi động).

Chú thích Các loại nêu trong điểm 4) và 5) đòi hỏi có thoả thuận giữa người sử dụng và nhà chế tạo theo từng ứng dụng cụ thể.

4.7.3. Các giá trị đặc trưng

1) Bộ nhả có cuộn dây song song,  bộ nhả hoặc rơle tác động khi điện áp giảm thấp (dòng điện giảm thấp):

2) điện áp (dòng điện) danh định;

3) tần số danh định;

4) điện áp (dòng điện) tác động.

2) Rơle quá tải:

việc ấn định và các giá trị đặt dòng điện (xem 4.7.4);

tần số danh định, nếu cấn (ví dụ trong trường hợp rơle quá tải làm việc thông qua biến dòng); đặc tính thời gian - dòng điện (hoặc dải đặc tính), nếu cần;

loại tác động theo phân loại trong bảng 2, hoặc thời gian tác động lớn nhất, tính bằng giây, trong các điều kiện qui định của 7.2.1.5.1 bảng 3, cột D khi thời gian này lớn hơn 30 s

số cực:

bản chất của rơle nhiệt, từ hoặc bán dẫn

Bảng 2 Loại tác động của các rơle quá tải bán dẫn, từ có thời gian trễ, nhiệt

Chú thích

1) Tùy thuộc vào bản chất của rơle, điều kiện tác động được cho trong 7.2.1.5;

2) Trong trường hợp bộ khởi động mạch rôto có biến trở, rơle quá tải thường được mắc trong mạch stato. Chính vì vậy, không thể bảo vệ có hiệu quả mạch rôto và đặc biệt là các điện trở (nhìn chung dễ hỏng hơn bản thân rôto hoặc khí cụ đóng cắt trong trường hợp có sự cố khởi động); việc bảo vệ mạch rôto cần được thoả thuận riêng giữa người sử dụng và nhà chế tạo (xem trong 7.2.1.1.3);

3) Trong trường hợp bộ khởi động có biến áp tự ngẫu hai cấp, vì biến áp tự ngẫu khởi động thường chỉ thiết kế để sử dụng trong thời gian khởi dộng, nên rơle quá tải không đủ khả năng bảo vệ trong trường hợp có sự cố khởi động. Việc bảo vệ biến áp tự ngẫu cần được thoả thuận riêng giữa người sử dụng và nhà chế tạo (xem 7.2.1.1.4).

4) Giá trị giới hạn thấp hơn của T_p được chọn để tính đến các đặc tính phát nhiệt và dung sai chế tạo khác nhau.

4.7.4. Việc ấn định và các giá trị đặt dòng điện của rơle quá tải

Các rơle quá tải được ấn định bởi dòng điện đặt của nó (với giá trị giới hạn cao nhất và thấp nhất của dải dòng điện đặt, nếu điểu chỉnh được) và loại tác động của rơle.

Dòng điện đặt (hoặc dải dòng điện đặt) phải được ghi nhãn trẽn các rơle.

Tuy nhiên, nếu dòng điện đặt chịu ảnh hưởng của các điều kiện sử dụng hoặc các yếu tố khác mà không thể dễ dàng ghi nhãn trên rơle thì rơle hoặc các bộ phận có thể đổi chỗ cho nhau của rơle (ví dụ phần tử đốt nóng, cuộn dây tác động hoặc biến dòng) phải được đánh số mang nhãn nhận biết để có thể có các thông tin liên quan từ nhà chế tạo hoặc từ catalog hoặc từ các dữ liệu đi kèm với bộ khởi động.

Trong trường hợp các rơle quá tải hoạt động qua biến đòng, việc ghi nhãn có thể theo dòng điện sơ cấp của biến dòng mà qua đó cung cấp đến rơle hoặc theo dòng điện đặt của  các rơle quá tải. Cả hai trường hợp đều phải nêu tỷ số biến dòng.

4.7.5. Đặc tính thời gian - dòng điện của rơle quá tải

Các đặc tính thời gian - dòng điện điển hình phải được cho dưới dạng đường cong do nhà chế tạo cung cấp. Các đường cong phải chỉ ra thời gian tác động là bao nhiêu nếu bắt đầu từ trạng thái nguội (xem 4.7.6), sự thay đổi theo dòng điện lên đến giá trị ít nhất bằng 8 lần dòng điện ở chế độ đầy tải của động cơ mà với gia trị này rơle được sử dụng thích hợp. Nhà chế tạo phải chỉ ra bằng phương thức thích hợp, các dung sai chung có thể áp dụng cho các đường cong này và mặt cắt các ruột dẫn dùng để thiết lập các đường cong đó (xem điểm c) của 8.3.3.2.2).

Chú thích Lưu ý là dòng điện được vẽ trên trục hoành và thời gian vẽ trên trục tung, sử dụng thang logarit. Dòng điện được vẽ theo bội số của dòng điện đặt và thời gian tính bằng giây vẽ trên giấy vẽ đồ thị tiêu chuẩn có nội dung được qui định trong 5.6.1 của IEC 269-1, tiêu chuẩn IEC 269-2 (hình 1) va IEC 269-2-1 hình 4(I). 3(ll) và 4(II).

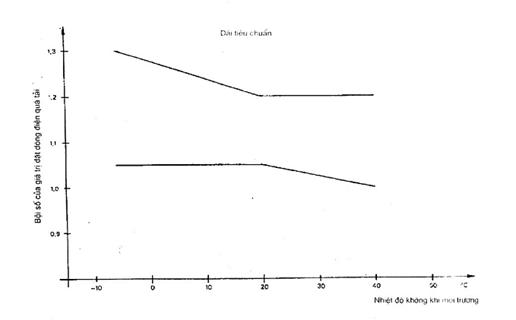

4.7.6. Ảnh hưởng của nhiệt độ không khí môi trường

Đặc tính thời gian - dòng điện (xem 4.7.5) liên quan đến giá trị qui định của nhiệt độ không khí môi trường, và căn cứ vào điều kiện chưa nạp tải từ trước của rơle quá tải (tức là từ trạng thái nguội ban đầu). Giá trị nhiệt độ không khí môi trường này phải được nêu rõ ràng trên đường cong thời gian, ưu tiên các giá trị +20°C hoặc +40°C.

Rơle quá tải phải có khả năng hoạt động trong dải nhiệt độ không khí môi trường từ -5°C đến +40°C, và nhà chế tạo phải sẵn sàng nêu các ảnh hưởng của thay đổi nhiệt độ không khí môi trường lên các đặc tính của rơle quá tải.

4.8. Phối hợp với các thiết bị bảo vệ ngắn mạch

Các bộ khởi động và côngtắctơ được đặc trưng bằng kiểu thông số đặc trưng và đặc tính của thiết bị bảo vệ ngắn mạch (SCPD) được sử dụng để có được sự phân biệt quá dòng giữa bộ khởi động và SCPD và đủ bảo vệ để côngtắctơ và bộ khởi động khởi dòng điện ngắn mạch. Các yêu cầu được cho trong 4.8 của Phần 1 và 7.2.5.1, 7.2.5.2 của tiêu chuẩn này.

4.9. Quá điện áp đóng cắt

Áp dụng 4.9 của Phần 1.

Các yêu cầu được cho trong 7.2.6.

4.10. Kiểu và đặc trưng của thiết bị chuyển đổi tự động và cơ cấu khống chế gia tốc tự động

4.10.1. Kiểu

a) Thiết bị có thời gian trễ, ví dụ: rơle côngtắctơ có thời gian trễ (xem IEC 947-5-1) có thể áp dụng cho các thiết bị mạch điều khiển hoặc rơle không qui định thời gian hoặc rơle có qui định toàn bộ thời gian (xem IEC 255-1-00).

b) Các thiết bị dòng điện giảm thấp (rơle dòng điện giảm thấp).

c) Các thiết bị khác dùng để khống chế gia tốc tự động:

thiết bị phu thuộc điện áp;

thiết bị phụ thuộc công suất;

thiết bị phụ thuộc tốc độ.

4.10.2. Đặc trưng

a) Đặc trưng của thiết bị có thời gian trễ gồm:

thời gian trễ danh định, hoặc dải thời gian trễ nếu có khả năng điều chỉnh;

điện áp danh định đối với thiết bị có thời gian trễ được lắp với một cuộn dây mà điện áp này khác với điện áp lưới của bộ khởi động

b) Các đặc trưng của thiết bị dòng điện giảm thấp gồm:

dòng điện danh định (dòng điện nhiệt và/hoặc dòng điện chịu ngắn mạch danh định, theo hướng dẫn của nhà chế tạo);

dòng điện đặt hoặc dải dòng điện đặt nêu có khả năng điều chỉnh.

c) Các đặc trưng của các thiết bị khác phải được xác định qua thoả thuận giữa người sử dụng và nhà chế tạo.

4.11. Loại và đặc trưng của biến áp tự ngẫu dùng cho các bộ khởi động có biến áp tự ngẫu hai cấp

Để tính đến đặc tính khởi động (xem 4.3.5.5.3) biến áp tự ngẫu khởi động phải được đặc trưng bằng: điện áp danh định của biến áp tự ngẫu:

số lượng mạch rẽ có sẵn để điều chỉnh mômen và dòng điện khởi động;

điện áp khởi động, nghĩa là điện áp tại các đầu nối tính theo phần trăm của điện áp danh định của biến áp tự ngẫu;

dòng điện mà biến áp tự ngẫu có thể mang trong thời gian qui định;

chế độ danh định (xem 4.3.4);

Biến áp tự ngẫu có thể:

hoặc lắp sẵn trong bộ khởi động, trong trường hợp này phải kể đến độ tăng nhiệt khi xác định các thông số đặc trưng của bộ khởi động; hoặc được cung cấp riêng, trong trường hợp này, bản chất và các kích thước của phương tiện nối cần được qui định thông qua thỏa thuận giữa nhà chế tạo biến áp và nhà chế tạo bộ khởi động.

4.12. Loại và đặc trưng của điện trở khởi động dùng cho bộ khởi động mạch rôto có biến trở

Để tính đến đặc tính khởi động (xem 4.3.5.5.1) điện trở khởi động phải được đặc trưng bởi:

điện áp cách điện danh định mạch rôto (U_ir):

giá trị của các điện trở;

dòng điện nhiệt trung bình được xác định bằng giá trị dòng điện ổn định mà điện trở có thể mang trong thời gian quy định:

chế độ danh định (xem 4.3.4)

Các điện trở có thể:

Hoặc được lắp sẵn bên trong bộ khởi động, trong trường hợp này phải giới hạn độ tăng nhiệt để không gây hỏng hóc đến các phần khác của bộ khởi động; hoặc

được cung cấp riêng, trong trường hợp này, bản chất và các kích thước của phương tiện           nối cần được qui định thông qua thoả thuận giữa nhà chế tạo điện trở và nhà chế tạo bộ khởi động.

5. Thông tin sản phẩm

5.1. Nội dung thông tin

Nhà chế tạo phải cung cấp các thông tin dưới đây:

5.1.1. Thông tin nhận biết

a) tên của nhà chế tạo hoặc nhãn thương mại;

b) kiểu hoặc số seri;

c) số hiệu của tiêu chuẩn này, nếu nhà chế tạo công bố phù hợp.

5.1.2. Các đặc trưng, các giá trị danh định và ứng dụng cơ bản

d) điện áp làm việc danh định (xem 4.3.1.1);

e) loại sử dụng và dòng điện làm việc danh định (hoặc công suất           danh định) tại điện áp làm việc danh định của thiết bị (xem 4.3.2.5 và 4.4);

f) các tần số danh định ví dụ 50 Hz hoặc 50 Hz/60 Hz, hoặc nêu là “d.c."

g) chế độ danh định, nếu có chế độ gián đoạn thì nêu cả loại gián đoạn (xem 4.3.4).

Các giá trị kết hợp:

h) khả năng đóng và cắt danh định. Nếu có thể, việc nêu khả năng đóng và cắt này có thể thay bằng cách nêu loại sử dụng (xem bảng 7).

An toàn và lắp đặt:

l) điện áp cách điện danh định (xem 4.3.1.2):

j) điện áp chịu xung danh định (xem 4.3.1.3). nếu được xác định:

k) mã IP trong trường hợp thiết bị có vỏ bọc (xem 7.1.11);

I) mức ô nhiễm (xem 6.1.3.2);

m) dòng điện ngắn mạch có điều kiện danh định (xem 4.3.6), kiểu kết hợp của côngtắctơ hoặc bộ khởi động (xem 4.3.6) và kiểu, thông số dòng điện đặc tính của SCPD được lắp cùng:

dòng điện ngắn mạch có điều kiện danh định (xem 4.3.6) của bộ khởi động phối hợp hoặc bộ khởi động có bảo vệ và kiểu kết hợp (xem 7.2.5.1);

n) quá điện áp đóng cắt (xem 4.9).

Mạch điều khiển:

Thông tin dưới đây liên quan đến mạch điều khiển được gắn trên cuộn dây hoặc trên thiết bị:

o) điện áp mạch điều khiển danh định (U_c), bản chất dòng điện, và tần số danh định;

p) điện áp nguồn điều khiển danh định (U_s), tần số danh định, bản chất dòng điện, nếu cần thiết.

Hệ thống cung cấp khí nén đối với các côngtắctơ hoặc bộ khởi động làm việc bằng khí nén:

q) áp suất nguồn danh định của khí nén và các giới hạn điều chỉnh áp suất này nếu khác với giới hạn qui định trong 7.2.1.2.

Mạch phụ:

r) các thông số đặc trưng của mạch phụ (xem 4.6).

Bộ nhả và rơle quá tải:

s) các đặc trưng theo 4.7.

Các thông tin bổ sung cho một số loại côngtắctơ và bộ khởi động:

Bộ khởi động mạch rôto có biến trở:

t) sơ đồ mạch điện;

u) độ khắc nghiệt của khởi động (xem 4.3.5.5.1);

v) thời gian khởi động (xem 4.3.5.5.1).

Bộ khởi động có biến áp tự ngẫu:

w) (các) điện áp khởi động danh định, nghĩa là (các) điện áp ở các đầu nối mạch rẽ.

Chú thích Điện áp khởi động danh định có thể biểu thị bằng phần trăm điện áp làm việc danh định của bộ khởi dộng.

Côngtằctơ và bộ khởi động chân không:

x) độ cao cho phép lớn nhất so với mực nước biển của vị trí lắp đặt, nếu thấp hơn 2 000 m.

EMC

y) môi trường 1 hoặc 2 xem 7.3.1 của Phần 1

z) các yêu cầu đặc biệt nếu cần, ví dụ các dây dẫn được bọc hoặc xoắn.

Chú thích - Các dây dẫn không cần bọc hoặc xoắn được coi là điều kiện lắp đặt bình thường.

5.2. Ghi nhãn

Áp dụng 5.2 của Phần 1 cho côngtắctơ, bộ khởi động và rơle quá tải, có bổ sung như sau:

Các dữ liệu trong các điểm từ d) đến x) của 5.1.2 phải được nêu trên nhãn hoặc trên thiết bị hoặc trong các tài liệu của nhà chế tạo

Các dữ liệu trong các điểm c) và k) của 5.1.2 phải ưu tiên ghi nhãn trên thiết bị.

5.3. Hướng dẫn lắp đặt, làm việc và bảo dưỡng

Áp dụng 5.3 của Phần 1 và bổ sung như sau:

Nhà chế tạo phải cung cấp các thông tin hướng dẫn người sử dụng khi thực hiện các phép đo đối với thiết bị trong trường hợp ngắn mạch.

Trong trường hợp bộ khởi động có bảo vệ (xem 2.2.8) nhà chế tạo cũng phải cung cấp các hướng dẫn về lắp đặt và đi dây cần thiết và tiến hành các phép đo liên quan đến EMC, nếu có, đối với thiết bị.

6. Các điều kiện về vận chuyển, lắp đặt và làm việc bình thường

Áp dụng điều 6 của Phần 1 và các bổ sung như sau:

6.1.3.2. Mức ô nhiễm

Nếu không có qui định nào khác của nhà chế tạo, thì côngtắctơ hoặc bộ khởi động là dùng cho điều kiện môi trường có mức ô nhiễm 3, như xác định trong 6.1.3.2 của Phần 1. Tuy nhiên, mức ô nhiễm khác có thể áp dụng tuỳ theo môi trường hẹp.

7. Yêu cầu về kết cấu và tính năng

7.1. Yêu cầu về kết cấu

Chú thích Các yêu cầu về vật liệu và bộ phận mang dòng được xem xét đối với 7.1.1 và 7.1.2 của Phần 1.

Việc áp dụng chúng vào tiêu chuẩn này sẽ được xem xét sau.

7.1.1. Vật liệu

Áp dung 7.1.1 của Phần 1 (xem chú thích 7.1).

Bộ phận mang dòng và mối nối

Áp dụng 7.1.2 của Phần 1 (xem chú thích 7.1).

7 1.3. Khe hở không khí và chiều dài đường rò

Đối với các côngtắctơ va bộ khởi động mà nhà chế tạo công bố giá trị điện áp chịu xung danh định (U_imp), thì các giá trị nhỏ nhất được cho trong bảng 13 và 15 của Phần 1.

Đối với các côngtắctơ và bộ khởi động mà nhà chế tạo không công bố giá trị U_imp, khe hở không khí và chiều dài đường rò được nêu trong phụ lục C

7.1.4. Cơ cấu điều khiển

Áp dụng 7.1.4 của Phần 1 nếu cơ cấu điều khiển được thao tác bằng tay và bổ sung như sau:

Tay thao tác của khí cụ đóng cắt thao tác bằng tay trong bộ khởi động phối hợp phải có phương tiện để khoá tay thao tác khi ở vị trí CẮT.

7.1.4.3. Lắp đặt

Các cơ cấu điều khiển lắp trên các bảng có thể tháo rời hoặc trên các cửa mở, phải được thiết kế sao cho khi thay thế các bảng hoặc khi đóng cửa, cơ cấu điều khiển phải ăn khớp chính xác với cơ cấu truyền động được lắp cùng.

7.1.5. Báo hiệu vị trí tiếp xúc

7.1.5.1. Phương tiện báo hiệu

Áp dụng 7.1.5.1 của Phần 1 cho các bộ khởi động thao tác bằng tay.

7.1.5.2. Báo hiệu bằng cơ cấu điều khiển

Áp dụng 7.1.5.2 của Phần 1.

7.1.6. Yêu cầu bổ sung về an toàn đối với các thiết bị có chức năng cách ly.

Áp dụng 7.1.6 của Phần 1 khi có lắp phương tiện cách ly.

7.1.7. Đầu nối

Áp dụng 7.1.7 của Phần 1 và có các yêu cầu bổ sung dưới đây.

7.1.7.4. Nhãn đang và ghi nhãn đầu nối

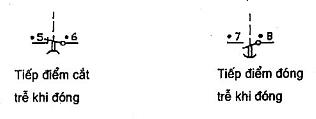

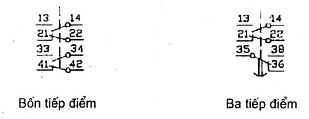

Áp dụng 7.1.7.4 của Phần 1 cùng với các yêu cầu bổ sung nêu trong phụ lục A.

7.1.6. Yêu cầu bổ sung đối với côngtắctơ hoặc bộ khởi động có cực trung tính

Áp dụng 7.1.8 của Phần 1.

7.1.9. Yêu cầu nối đất

Áp dụng 7.1.9 của Phần 1.

7.1.10. Vỏ bọc dùng cho thiết bị

Áp dụng 7.1.10 của Phần 1 cùng với các bổ sung dưới đây

Các điện trở khởi động lắp trong vỏ bọc phải được đặt hoặc được bảo vệ sao cho việc phát nhiệt của điện trở không làm phương hại đến các thiết bị và các vật liệu khác nằm trong vỏ bọc.

Đối với các bộ khởi động phối hợp đặc biệt, nắp hoặc cánh cửa phải được khóa liên động sao cho không thể mở chúng nếu khí cụ đóng cắt bằng tay không ở vị trí mở. Tuy nhiên, có thể mở cửa hoặc mở nắp khi khí cụ đóng cắt thao tác bằng tay ở vị trí ĐÓNG bằng cách sử dụng dụng cụ.

7.1.11. Cấp bảo vệ bằng vỏ ngoài của côngtắctơ và bộ khởi động lắp trong vỏ bọc

Áp dụng 7.1.11 của Phần 1

7.2. Yêu cầu tính năng

7.2.1. Điều kiện làm việc

7.2.1.1. Qui định chung

Áp dụng 7.2.1.1 của Phần 1 cùng với các bổ sung dưới đây:

7.2.1.1.1. Các bộ khởi động phải có kết cấu để:

a) tác động nhẹ nhàng trơn tru;

b) có thể mở các tiếp điểm bằng các phương tiện được trang bị khi đang làm việc và ở thời gian bất kỳ trong trình tự khởi động;

c) không hoạt động nếu trình tự khởi động không đúng.

7.2.1.1.2. Các bộ khởi động dùng côngtắctơ không được nhả do các sốc tạo ra từ hoạt động của côngtắctơ khi thử nghiệm theo 8.3.3.1, sau đó bộ khởi động mang dòng điện đầy tải danh định của nó ở nhiệt độ môi trường chuẩn (tức là 20°C) và đạt được cân bằng nhiệt ở cả giá trị đặt lớn nhất và nhỏ nhất của rơle quá tải, nếu thuộc loại điều chỉnh được.

7.2.1.1.3. Đối với các bộ khởi động có biến trở, rơle quá tải phải được nối trong mạch stato. Nếu người sử dụng yêu cầu, có thể phải sắp xếp đặc biệt để việc bảo vệ côngtắctơ và các điện trở mạch rôto khỏi quá nhiệt.

7.2.1.1.4. Khi các bộ khởi động làm việc ở điều kiện mà điện trở hoặc biến áp khởi động quá nhiệt, đại diện cho một nguy hiểm khác thường, thì nên lắp thiết bị thích hợp để tự động cắt điện của côngtắcto trước khi đạt đến nhiệt độ nguy hiểm.

7.2.1.1.5. Các tiếp điểm động của thiết bị nhiều cực dùng để đóng và cắt đồng thời phải được ghép cơ khí sao cho tất cả các cực về cơ bản đóng cắt đồng thời dù là đóng cắt bằng tay hay tự động.

7.2.1.2. Giới hạn tác động của côngtắctơ và bộ khởi động hoạt động bằng điện

Côngtắctơ điện từ, bất kể được sử dụng riêng hay được sử dụng trong bộ khởi động, phải đóng hoàn toàn ở mọi giá trị từ 85% đến 110% điện áp nguồn điều khiển danh định U_s. Khi công bố dải điện áp làm việc, giá trị thấp là 85% và giá trị cao là 110%.

Giới hạn để côngtắctơ nhả và mở hoàn toàn là 75% đến 20% đối với côngtắctơ xoay chiều và 75% đến 10% đối với côngtắctơ một chiều có điện áp nguồn điều chỉnh danh định U_s. Khi công bố dải điện áp làm việc, thì 20% hoặc 10%, tùy trường hợp cụ thể, phải áp dụng cho giá trị cao và 75% cho giá trị thấp.

Giới hạn để đóng được áp dụng sau khi các cuộn dây đặt nhiệt độ ổn định tương ứng khi sử dụng 100% U_s ở nhiệt độ môi trường là +40°C.

Giới hạn để cắt được áp dụng với điện trở mạch cuộn dây ở -5°C. Giới hạn này có thể kiểm tra bằng cách tính toán sử dụng các giá trị đạt được ở nhiệt độ môi trường bình thường.

Giới hạn áp dụng cho côngtắctơ một chiều và xoay chiều ở tần số công bố.

Côngtắctơ khí nén và côngtắctơ điện-khí nén phải đóng hoàn toàn với áp suất nguồn khí nén từ 85% đến 110% áp suất danh định và cắt ở áp suất từ 75% đến 10% áp suất danh định.

7.2.1.3. Giới hạn tác động của bộ nhả và rơle điện áp giảm thấp

Áp dụng 7.2.1.3 của Phần 1.

Giới hạn tác động của bộ nhả tác động bằng cuộn dây song song

Áp dụng 7.2.1.4 của Phần 1.

7.2.1.5. Giới hạn tác động của bộ nhả và rơle tác động bằng dòng điện

7.2.1.5.1. Giới hạn tác động của rơle quá tải có thời gian trễ khi có điện trên tất cả các cực

Rơle phải phù hợp với các yêu cầu trong bảng 3 khi được thử nghiệm như sau:

a) với rơle quá tải hoặc bộ khởi động lắp trong vỏ bọc của nó, nếu được lắp bình          thường và ở A lần dòng điện đặt, không tác động trong khoảng thời gian ít hơn 2 h bắt đầu từ trạng thái nguội, ở nhiệt độ không khí môi trường chuẩn nêu trong bảng 3. Tuy nhiên, khi các đầu nối của rơle quá tải đạt cân bằng nhiệt ở dòng điện thử nghiệm trong thời gian ít hơn 2 h, thì thời gian thử nghiệm có thể là thời gian cần thiết để đạt cân bằng nhiệt này;

b) khi dòng điện tiếp tục tăng đến B lần dòng điện đặt, rơle phải tác động trong khoảng thời gian ít hơn 2 h;

c) đối với rơle quá tải loại 10 A được cấp điện ở C lần dòng điện đặt, rơle phải tác động trong khoảng thời gian ít hơn 2 min tính từ khi đạt cân bằng nhiệt ở giá trị dòng điện đặt, phù hợp với TCVN 6627-1 : 2000 (IEC 34-1), 1.8.2;

d) đối với rơle quá tải loại 10, 20 và 30 ở C lần dòng điện đặt, rơle phải tác động trong khoảng thời gian ít hơn 4 min, 8 min hoặc 12 min tương ứng với từng loại, tính từ khi đặt cân bằng nhiệt ở giá trị dòng điện đặt;

e) ở D lần dòng điện đặt, rơle phải tác động trong khoảng thời gian giới hạn cho trong bảng 2 đối với từng loại tác động thích hợp tính từ trạng thái nguội.

Trong trường hợp rơle quá tải có một dãy dòng điện đặt giới hạn tác động phải áp dụng khi rơle mang dòng điện kết hợp với mức đặt lớn nhất cũng như khi rơle mang dòng điện kết hợp với mức đạt nhỏ nhất

Đối với rơle quá tải không có bù nhiệt thì đặc tính bội số dòng điện/nhiệt độ môi trường không được lớn hơn 1,2%/°C.

Chú thích - 1,2%/⁰C là đặc tính giảm của của dãy dẫn được cách điện bằng PVC

Rơle quá tải được coi là có bù nhiệt nếu nó phù hợp với yêu cầu liên quan của bảng 3 ở 20⁰C và nằm trong các giới hạn cho trong hình 7 ở các nhiệt độ khác.

Bảng 3 - Giới hạn tác động của rơle quá tải có thời gian trễ khi mang điện trên tất cả các cực

7.2.1.5.2. Giới hạn tác động của rơle quá tải loại nhiệt có ba cực và mang điện ở hai cực

Tham khảo bảng 4:

Rơle quá tải hoặc bộ khởi động phải được thử nghiệm trong vỏ bọc của nó khi được lắp đặt bình thường. Với rơle được mang điện ở ba cực tại giá trị bằng A lần dòng điện đặt, rơle không được tác động trong khoảng thời gian ít hơn 2 h, bắt đầu từ trạng thái nguội, ở giá trị nhiệt độ không khí môi trường qui định trong bảng 4.

Ngoài ra, khi tăng giá trị của dòng điện chạy trong hai cực (trong các rơle nhạy với mất pha mang dòng điện lớn hơn) lên B lần dòng điện đặt, và cực thứ ba không mang điện, rơle không được tác động trong thời gian ít hơn 2 h.

Các giá trị phải áp dụng cho mọi phối hợp của các cực.

Trong trường hợp rơle quá tải loại nhiệt có dòng điện đặt điều chỉnh được, đặc tính phải áp dụng cho cả khi rơle mang dòng điện kết hợp với giá trị đặt cao nhất và khi mang dòng điện kết hợp với giá trị đặt thấp nhất

Bảng 4 - Giới hạn tác động của rơle quá tải loại nhiệt có ba cực khi chỉ mang điện trên hai cực

7.2.1.5.3. Giới hạn tác động của rơle quá tải loại từ tác động tức thời

Với mọi giá trị dòng điện đặt, rơle quá tải loại từ tác động tức thời phải tác động chính xác ở 10% của giá trị dòng điện đặt.

Chú thích - Rơle tức thời loại từ được đề cập trong tiêu chuẩn này không dùng cho bảo vệ ngắn mạch.

7.2.1.5.4. Giới hạn tác động của bộ chuyển đổi tự động bằng rơle dòng điện giảm thấp

dùng cho bộ khởi động sao-tam giác, từ sao sang tam giác, và

dùng cho bộ khởi động có biến áp tự ngẫu, từ vị trí khởi động đến vị trí ĐÓNG.

Dòng điện nhả nhỏ nhất của rơle dòng điện giảm thấp không được lớn hơn 1,5 lần giá trị đặt dòng điện kích hoạt rơle quá tải, rơle này được kích hoạt khi khởi động hoặc khi nối sao. Rơle dòng điện giảm thấp phải có khả năng mang mọi giá trị dòng điện, từ dòng điện đặt nhỏ nhất của rơle đến dòng điện hãm cứng ở vị trí khởi động hoặc nối sao, với số lần tác động được xác định bởi rơle quá tải ở dòng điện đặt lớn nhất của rơle quá tải.

7.2.2. Độ tăng nhiệt

Áp dụng các yêu cầu của Phần 1, 7.2.2, 7.2.2.1. 7.2.2.2 và 7.2.2.3 cho các côngtắctơ và bộ khởi động ở tình trạng sạch và mới.

Độ tăng nhiệt của các bộ phận riêng rẽ của côngtắctơ hoặc bộ khởi động được đo trong khi tiến hành thử nghiệm ở các điều kiện được qui định trong 8.3.3.3 không được lớn hơn giá trị giới hạn qui định trong bảng 5 của tiêu chuẩn này và 7.2.2.1 và 7.2.2.2 của Phần 1

Bảng 5 - Giới hạn độ tăng nhiệt đối với cuộn dây được cách điện trong không khí và trong dầu

Chú thích - Phân loại cách điện được đề cập trong điều 2 của IEC 85.

Vì trong bộ khởi động có biến áp tự ngẫu, biến áp tự ngẫu chỉ được cấp điện gián đoạn, nên độ tăng nhiệt lớn nhất cho phép lớn hơn các con số trong bảng 5 là 15°C đối với các cuộn dây của biến áp tự ngẫu khi bộ khởi động làm việc theo yêu cầu của 4.3.4 và 4.3.5.5.3.

Chú thích - Giới hạn độ tăng nhiệt cho trong bảng 5 của tiêu chuẩn này và của 7.2.2.2 của Phần 1 chỉ có thể áp dụng nếu nhiệt độ không khí môi trường được duy trì trong giới hạn từ -5°C đến +40°C.

7.2.2.4. Mạch chính

Mạch chính của côngtắctơ hoặc bộ khởi động mang dòng ở vị trí ĐÓNG, kể cả các bộ nhả quá dòng có thể mắc với mạch chính, phải có khả năng mang dòng mà không gây tăng nhiệt vượt quá giới hạn qui định trong 7.2.2.1 của Phần 1 khi được thử nghiệm theo 8.3.3.3.4:

đối với côngtắctơ hoặc bộ khởi động được thiết kế để làm việc ở chế độ liên tục: dòng điện nhiệt qui ước (xem 4.3.2.1 và/hoặc 4.3.2.2);

đối với côngtắctơ và bộ khởi động được thiết kế để làm việc ở chế độ không gián đoạn, gián đoạn hoặc tạm thời: dòng điện làm việc danh định liên quan (xem 4.3.2.5).

7.2.2.5. Mạch điều khiển

Áp dụng 7.2.2 5 của Phần 1

Dây quấn của cuộn dây và của nam châm điện

Dây quấn ở chế độ không gián đoạn và chế độ tám giờ

Với giá trị dòng điện lớn nhất theo 7.2.2.4 chạy trong mạch chính, dây quấn của cuộn dây, kể cả dây quấn của các van điện của côngtắctơ hoặc bộ khởi động điện-khí nén, phải chịu được tải ở độ tải liên tục và tần số danh định, nếu có, điện áp nguồn điều khiển danh định lớn nhất của chúng, mà không gây tăng nhiệt vượt quá giới hạn qui định trong bảng 5 của tiêu chuẩn này và của 7.2.2.2 của Phần 1.

7.2.2.6.2. Dây quấn ở chế độ gián đoạn

Khi không có dòng điện chạy trong mạch chính, dây quấn của cuộn dây phải chịu được điện áp nguồn điều khiển danh định lớn nhất của chúng đặt vào như nêu trong bảng 6 theo loại chế độ gián đoạn, ở tần số danh định nếu có, mà độ tăng nhiệt không bị vượt quá giới hạn qui định trong bảng 5 của tiêu chuẩn này và của 7.2.2.2 của Phần 1.

Bảng 6 - Dữ liệu chu kỳ thử nghiệm ở chế độ gián đoạn

7.2.2.6.3. Dây quấn (ở chế độ chu kỳ hoặc tạm thời) có thông số đặc trưng đặc biệt

Các dây quấn có thông số đặc trưng đặc biệt phải được thử nghiệm ở điều kiện làm việc tương ứng với chế độ khắc nghiệt nhất mà dây quấn được thiết kế và nhà chế tạo phải nêu các thông số đặc trưng của chúng.

Chú thích - Dây quấn có thông số đặc trưng đặc biệt có thể bao gồm cuộn dây của bộ khởi động chỉ được cấp điện trong giai đoạn khởi động, cuộn dây tác động của côngtắctơ có chốt gài và một số cuộn dây van từ nhất định dùng để khoá liên động cho côngtắctơ hoặc bộ khởi động khí nén.

7.2.2.7. Mạch phụ

Áp dụng 7.2.2.7 của Phần 1.

7.2.3. Đặc tính điện môi

Côngtắctơ hoặc bộ khởi động phải có khả năng chịu các thử nghiệm điện môi qui định trong 8.3.3.4.

7.2.4. Các yêu cầu về tính năng ở tải bình thường và qua tải

Các yêu cầu liên quan đến đặc tính ở tải bình thường và quá tải theo 4.3.5 được nêu trong 7.2.4.1, 7.2.4.2 và 7.2.4 4.

7.2.4.1. Khả năng đóng và cắt

Côngtắctơ và bộ khởi động phải có khả năng đóng vá cắt dòng điện mà không bị hỏng trong các điều kiện nêu trong bảng 7 đối với các loại sử dụng yêu cầu và số lần thao tác được nêu như qui định trong 8.3.3.5

Không được vượt quá các giá trị thời gian đóng và thời gian cắt được cho trong các bảng 7 và 7a

Bảng 7 - Khả năng đóng và cắt

Điều kiện đóng và cắt theo loại sử dụng
