Thông tư 58/2012/TT-BGTVT

THÔNG TƯ

BAN HÀNH ĐỊNH MỨC VẬT TƯ CHO MỘT CHU KỲ BẢO TRÌ KẾT CẤU HẠ TẦNG ĐƯỜNG SẮT QUỐC GIA

Căn cứ Luật Đường sắt ngày 14 tháng 6 năm 2005;

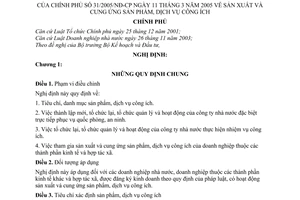

Căn cứ Nghị định số 31/2005/NĐ-CP ngày 11 tháng 3 năm 2005 của Chính phủ về sản xuất và cung ứng sản phẩm, dịch vụ công ích;

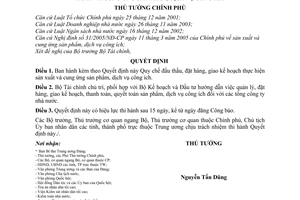

Căn cứ Quyết định số 256/2006/QĐ-TTg ngày 09/11/2006 của Thủ tướng Chính phủ ban hành Quy chế đấu thầu, đặt hàng, giao kế hoạch thực hiện sản xuất và cung ứng sản phẩm, dịch vụ công ích;

Căn cứ Nghị định số 51/2008/NĐ-CP ngày 22 tháng 4 năm 2008 của Chính phủ Quy định chức năng, nhiệm vụ, quyền hạn và cơ cẩu tổ chức của Bộ Giao thông vận tải;

Theo đề nghị của Vụ trưởng Vụ Kết cấu hạ tầng giao thông;

Bộ trưởng Bộ Giao thông vận tải ban hành Thông tư ban hành định mức vật tư cho một chu kỳ bảo trì kết cấu hạ tầng đường sắt quốc gia,

Điều 1. Ban hành kèm theo Thông tư này định mức vật tư cho một chu kỳ bảo trì kết cấu hạ tầng đường sắt quốc gia, bao gồm hai tập:

Tập 1: Định mức vật tư cho một chu kỳ bảo trì kết cấu hạ tầng đường sắt quốc gia - Hạng mục: Đường, cầu, hầm và các công trình kiến trúc;

Tập 2: Định mức vật tư cho một chu kỳ bảo trì kết cấu hạ tầng đường sắt quốc gia - Hạng mục: Thông tin, tín hiệu.

Điều 2. Thông tư này áp dụng đối với các cơ quan, đơn vị, tổ chức và cá nhân liên quan đến việc cung ứng dịch vụ, sản phẩm công ích trong lĩnh vực bảo trì kết cấu hạ tầng đường sắt quốc gia.

Điều 3. Thông tư này có hiệu lực thi hành kể từ ngày 01 tháng 3 năm 2013; bãi bỏ các văn bản sau:

1. Quy định tạm thời số 1006/ĐS-KH ngày 26 tháng 11 năm 1992 của Tổng giám đốc Liên hiệp đường sắt Việt Nam về định mức vật tư để bảo dưỡng thường xuyên đường sắt chu kỳ 01 năm cho 01 km đường sắt;

2. Định mức tạm thời tiêu hao vật tư bảo dưỡng, sửa chữa thông tin, tín hiệu ban hành kèm theo Quyết định số 11-QĐ/CSHT ngày 07 tháng 01 năm 1999 của Tổng giám đốc Liên hiệp đường sắt Việt Nam.

Điều 4. Chánh Văn phòng Bộ, Chánh Thanh tra Bộ, Vụ trưởng các Vụ, Vụ trưởng - Trưởng ban thuộc Bộ Giao thông vận tải, Cục trưởng Cục Đường sắt Việt Nam, Tổng Giám đốc Tổng công ty Đường sắt Việt Nam; Thủ trưởng các cơ quan, tổ chức và cá nhân có liên quan chịu trách nhiệm thi hành Thông tư này./.

TẬP 1

ĐỊNH MỨC VẬT TƯ CHO MỘT CHU KỲ BẢO TRÌ KẾT CẤU HẠ TẦNG ĐƯỜNG SẮT QUỐC GIA HẠNG MỤC: ĐƯỜNG, CẦU, CỐNG, HẦM VÀ CÁC CÔNG TRÌNH KIẾN TRÚC
(Ban hành kèm theo Thông tư số 58/2012/TT-BGTVT ngày 28 tháng 12 năm 2012 của Bộ trưởng Bộ Giao thông vận tải)

Chương 1.

THUYẾT MINH VÀ HƯỚNG DẪN ÁP DỤNG

Định mức vật tư cho một chu kỳ bảo trì kết cấu hạ tầng đường sắt quốc gia - hạng mục đường, cầu, hầm, cống và các công trình kiến trúc (sau đây gọi là Định mức vật tư) là định mức kinh tế kỹ thuật thể hiện mức hao phí vật tư để hoàn thành một đơn vị khối lượng công tác duy tu tổng hợp cho một chu kỳ bảo trì kết cấu hạ tầng đường sắt (một năm) nhằm đảm bảo duy trì trạng thái kỹ thuật của công trình theo quy phạm khai thác kỹ thuật hiện hành.

1. Căn cứ xây dựng định mức

- Luật Đường sắt năm 2005;

- Nghị định số 114/2010/NĐ-CP ngày 06 tháng 12 năm 2010 của Chính phủ về bảo trì công trình xây dựng;

- Nghị định số 31/2005/NĐ-CP ngày 11 tháng 3 năm 2005 của Chính phủ về sản xuất và cung ứng sản phẩm, dịch vụ công ích;

- Quyết định số 256/2006/QĐ-TTg ngày 09 tháng 11 năm 2006 của Thủ tướng Chính phủ ban hành Quy chế đấu thầu, đặt hàng, giao kế hoạch thực hiện sản xuất và cung ứng sản phẩm, dịch vụ công ích.

2. Điều kiện tiêu chuẩn để xác định định mức

2.1. Định mức vật tư được xác định theo điều kiện tiêu chuẩn:

- Đường thẳng và độ dốc i < 10="">‰, tốc độ cho phép 60 km/h;

- Số đôi tầu vận dụng: 10 đôi/ngày đêm;

- Tổng trọng đoàn tầu bình quân: 600 tấn;

- Ray có chiều dài 12,5m và 25m, trọng lượng ≥ 43 kg.

2.2. Định mức vật tư trong điều kiện tiêu chuẩn thực hiện theo Phụ lục A.

2.3. Với những đoạn đường khác vói điều kiện tiêu chuẩn:

- Vật tư cho đoạn đường cong có bán kính R:

+ Xác định số ray trong đường cong thực hiện theo Phụ lục B.

+ Số lượng tà vẹt và phụ kiện nối giữ: Định mức trong điều kiện tiêu chuẩn nhân hệ số K₁, với K₁ =  trong đó n₁ là số tà vẹt trên 01km đường cong; n₂ là số tà vẹt trên 01km đường thẳng.

+ Các vật tư khác theo như định mức trong điều kiện tiêu chuẩn.

- Tuyến có đôi tầu, tốc độ, trọng lượng không tiêu chuẩn: Lấy định mức trong điều kiện tiêu chuẩn nhân hệ số K₂, với K₂ xác định như sau:

trong đó:

V_x - Tốc độ trung bình của tuyến đường sắt;

X_i - Số đôi tàu vận dụng bình quân ngày đêm tuyến đường;

- Vật tư cho đường có độ dốc i (‰):

+ Đường thẳng: Định mức điều kiện tiêu chuẩn nhân hệ số K₃.

+ Đường cong: Định mức điều kiện đường cong nhân hệ số K₃.

+ Hệ số điều chỉnh K₃ áp dụng như sau:

Khi       i 10 ‰                        hệ số    K₃ = 1

Khi       10 ‰  ≤ i <> ‰           hệ số    K₃ = 1,05

Khi       12 ‰ i ≤ 15 ‰            hệ số    K₃ = 1,1

Khi       i > 15 ‰                        hệ số    K₃ = 1,15.

+ Những tuyến đường chở hóa chất có thể gây ăn mòn kim loại (như phân lân, apatít, perít và các vật liệu khác tương đương) được nhân thêm hệ số ăn mòn K₄ = 1,10 cho những vật tư có nguồn gốc kim loại (ray, phụ kiện).

+ Với đường lồng, do nước thải vệ sinh đúng vị trí đặt phụ kiện nối giữ gây hư hỏng nhanh nên các chi tiết phụ kiện như đinh đường, bu lông, cóc giữ ray, vòng đệm, đệm sắt nhân thêm hệ số điều chỉnh K₅ = 1,05.

- Định mức tiêu hao vật tư đường ga, đường nhánh xác định theo định mức tiêu chuẩn và hệ số điều chỉnh K₂.

- Định mức tiêu hao vật tư cho các bộ ghi đường sắt: Lấy định mức vật tư của bộ ghi đơn 1/10 - 43 - 24.414m (lấy theo bảng 17) nhân hệ số điều chỉnh K_g xác định

như sau:           K_g =

trong đó:

L_g: Chiều dài bộ ghi đơn tà vẹt gỗ cần tính định mức (m);

24,414: Chiều dài bộ ghi đơn 1/10 - 43 - 24,414 (m).

3. Định mức vật tư cho đường sắt khổ 1000mm khu vực đèo Hải Vân, đèo Khe Nét

Khu vực đèo Hải Vân (từ Km750 đến Km776) và đèo Khe Nét (từ Km 416 đến Km426) có đặc thù riêng như độ dốc lớn, nhiều đường cong bán kính nhỏ, trái chiều, địa hình phức tạp... do đó tiêu chuẩn chất lượng bảo dưỡng thường xuyên của hai khu vực này được tăng lên một cấp và được tính như sau: Định mức vật tư theo quy định ở cấp tốc độ v = 60 km/h nhân thêm với hệ số Kđt =1,1.

4. Tuổi thọ vật tư chủ yếu

Chương 2.

ĐỊNH MỨC VẬT TƯ CHO MỘT KILÔMÉT ĐƯỜNG SẮT DÙNG RAY THÔNG THƯỜNG - CHU KỲ MỘT NĂM

Điều 1. Nội dung công tác bảo trì

Nội dung duy tu tổng hợp được tiến hành hàng năm trên mỗi km đường chính, đường ga, đường nhánh, bộ ghi phải thực hiện ít nhất một lần cho một số công việc sau:

1. Điều chỉnh phương hướng đường thẳng và đường cong;

2. Điều chỉnh độ cao đường (thủy bình, siêu cao, cao thấp trước sau);

3. Sửa cự ly lòng đường;

4. Điều chỉnh khe hở đầu mối ray;

5. Thay ray bị hỏng lẻ tẻ, thay ray dự trữ vào đường;

6. Thay tà vẹt bị hỏng lẻ tẻ, điều chỉnh vị trí tà vẹt;

7. Chèn đá dưới tà vẹt;

8. Thay, sửa chữa các phối kiện hư hỏng, chêm lót lỗ đinh, đóng chặt hoặc siết chặt đinh đường, đinh xoắn, đóng chặt nêm phòng xô, sửa chữa thanh chống xô, siết chặt thanh giằng cự ly, tra dầu và siết chặt bu lông cóc, bu lông mối;

9. Bảo dưỡng ghi (thay bộ phận hư hỏng, điều chỉnh cao độ, phương hướng, cự ly siết chặt đinh liên kết), tra dầu phối kiện;

10. Bảo dưỡng đường ngang, mặt đường bộ đường ngang, sơn biển báo, cần chắn, sửa cự ly, san sửa mặt đường;

11. Sửa chữa tà vẹt gỗ (nêm trám lỗ đinh cũ, khoan lại lỗ đinh mới, đục bỏ các chỗ mối mục, chắp vá tà vẹt) sửa chữa tà vẹt bê tông;

12. Bảo dưỡng nền đá ba lát, dọn cỏ, rác, đất, sàng đá mối bẩn, san đá đều;

13. Sửa chữa, sơn và viết lại các mốc biển trên đường, ký hiệu trên ray, thay thế biển, mốc hỏng, bổ sung biển báo hiệu, mốc thiếu hoặc mất mát;

14. Vét, dọn và sửa chữa hệ thống thoát nước (rãnh biên, rãnh đỉnh, rãnh ngang, máng thoát nước, cống ngầm...) sửa chữa và làm mới rãnh xương cá, sửa vai đường cho thoát nước, cạp vá nền đường;

15. Phát cây, dọn cỏ ở mái dốc và hai bên đường; trong phạm vi khổ giới hạn tiếp giáp kiến trúc và tầm nhìn các tín hiệu, dọn cỏ vai đường;

16. Vận chuyển thu dọn vật liệu, làm vệ sinh ray, tà vẹt, nền đá;

17. Các công việc khác.

Điều 2. Vật tư cho đường khổ 1.000mm (Mã hiệu: 01.0.00)

1. Tà vẹt gỗ (Mã hiệu: 01.1.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt, đá ba lát, đệm sắt, đinh đường, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 1

2. Tà vẹt sắt - cóc cứng (Mã hiệu: 01.2.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt sắt, đá ba lát, bu lông cóc, cóc cứng, vòng đệm đàn hồi, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 2

3. Tà vẹt sắt - cóc đàn hồi (Mã hiệu: 01.3.00)

a) Vật tư chủ yếu sừ dụng: Ray, tà vẹt sắt, đá ba lát, bu lông cóc, cóc đàn hồi w, căn sắt, căn nhựa, vòng đệm phẳng, đệm cao su, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 3

4. Tà vẹt bê tông thường - cóc cứng (Mã hiệu: 01.4.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt bê tông thường 2 khối, đá ba lát, bu lông cóc, cóc cứng, vòng đệm lò xo, căn chân cóc, đệm cao su, căn U, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 4

5. Tà vẹt bê tông thường - cóc đàn hồi w (Mã hiệu: 01.5.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt bê tông thường 2 khối, đá ba lát, bu lông cóc, cóc đàn hồi w, vòng đệm phẳng, đệm cao su, căn nhựa, căn U, căn sắt, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 5

6. Tà vẹt bê tông dự ứng lực (DƯL) “TN1” - cóc đàn hồi w (Mã hiệu: 01.6.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt bê tông DƯL “TN1”, đá ba lát, bu lông (đinh xoắn) cóc, cóc đàn hồi w, vòng đệm phẳng, đệm cao su, căn nhựa, lõi nhựa xoắn, căn sắt, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 6

Điều 3. Vật tư cho đường khổ 1.435mm (Mã hiệu: 02.0.00)

1. Tà vẹt gỗ (Mã hiệu: 02.1.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt gỗ, đá ba lát, đinh đường, đệm sắt, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 7

2. Tà vẹt bê tông dự ứng lực (cũ) - cóc cứng (Mã hiệu: 02.2.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt bê tông dự ứng lực (tuổi thọ còn lại khoảng 10 năm), đá ba lát, bu lông cóc, cóc cứng, vòng đệm phẳng, đệm cao su, vòng đệm lò xo 2 vòng, căn nhựa, vữa lưu huỳnh, căn sắt, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 8

3. Tà vẹt bê tông dự ứng lực - cóc đàn hồi w (Mã hiệu: 02.3.00)

a) Vật tư chủ yếu: Ray, tà vẹt bê tông dự ứng lực, đá ba lát, bu lông cóc, cóc đàn hồi w, vòng đệm phẳng, đệm cao su, căn nhựa, lõi nhựa xoắn, căn sắt, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 9

Điều 4. Vật tư cho đường sắt lồng khổ 1.000mm và 1.435mm (Mã hiệu: 03.0.00)

1. Tà vẹt gỗ (Mã hiệu: 03.1.00)

a) Vật tư chủ yếu: Ray, tà vẹt gỗ, đá ba lát, đinh đường, đệm sắt, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 10

2. Tà vẹt bê tông - cóc cứng K3 (Mã hiệu: 03.2.00)

a) Vật tư chủ yếu: Ray, tà vẹt bê tông thường, đá ba lát, bu lông cóc, cóc cứng, vòng đệm lò xo 2 vòng, đệm cao su, đệm sắt, căn U, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 11

3. Tà vẹt bê tông - cóc đàn hồi w (Mã hiệu: 03.3.00)

a) Vật tư chủ yếu: Ray, tà vẹt bê tông thường, đá ba lát, bu lông cóc, cóc đàn hồi w, vòng đệm phẳng, đệm cao su, căn sắt, căn nhựa, căn U, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 12

4. Tà vẹt dự ứng lực - Cóc đàn hồi VOSSLOH (Mã hiệu: 03.4.00)

a) Vật tư chủ yếu: Ray, tà vẹt bê tông dự ứng lực, đá ba lát, đinh xoắn, vòng đệm phẳng, cóc đàn hồi, đệm cao su, căn nhựa dẫn hướng, lõi nhựa xoắn, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 13

5. Tà vẹt dự ứng lực - cóc đàn hồi w (Mã hiệu: 03.5.00)

a) Vật tư chủ yếu: Ray, tà vẹt bê tông dự ứng lực, đá ba lát, đinh xoắn, vòng đệm phẳng, cóc đàn hồi, đệm cao su, căn nhựa dẫn hướng, lõi nhựa xoắn, sắt mối, bu lông mối, bu lông cóc.

b) Đơn vị tính: 1000m đường/năm.

Bảng 14

Chương 3.

ĐỊNH MỨC VẬT TƯ CHO MỘT KILÔMÉT ĐƯỜNG SẮT DÙNG RAY HÀN DÀI - CHU KỲ MỘT NĂM

Điều 5. Nội dung công tác bảo trì

Nội dung duy tu tổng hợp được tiến hành hàng năm trên mỗi km đường chính, đường ga, đường nhánh, bộ ghi phải thực hiện ít nhất một lần cho một số công việc sau:

1. Các công việc duy tu bảo dưỡng đường dùng ray hàn dài thực hiện không bị giới hạn bởi nhiệt độ môi trường:

a) Tất cả các nội dung duy tu, sửa chữa thường xuyên trong phạm vi 25m kể từ đầu thanh ray hàn liền.

b) San, sửa, bổ sung, đầm chặt mặt đá balát trong khoang và hai đầu tà vẹt.

c) Sửa chữa, cạp vá vai đường. Nạo, vét, sửa chữa hệ thống thoát nước.

d) Phát cây, dọn cỏ, rác, đất đá bẩn, làm vệ sinh mặt đường trong phạm vi khổ giới hạn đường sắt và tầm nhìn tín hiệu.

e) Sửa chữa, sơn, viết lại mốc, biển báo và ký hiệu trên ray.

2. Các công việc duy tu bảo dưỡng bị giới hạn bởi nhiệt độ môi trường, nội dung và phạm vi tác nghiệp phụ thuộc nhiệt độ ray tại thời điểm thực hiện tác nghiệp (t_tn) và nhiệt độ khóa ray thực tế (t_tt):

a) Nâng, chèn, chỉnh sửa cục bộ kích thước đường, đệm nâng cao độ mặt ray đảm bảo quy trình, quy phạm khai thác, an toàn chạy tàu.

b) Bảo dưỡng, sửa chữa nền đường, xử lý phụt bùn, túi đá.

c) Bảo dưỡng đá ba lát, sàng sạch, bổ sung đá ba lát dưới đáy, trong khoang và hai đầu tà vẹt đảm bảo kích thước, đầm chèn chặt đảm bảo yêu cầu kỹ thuật.

d) Thay lẻ tẻ hoặc sửa chữa, chỉnh lý ngay ngắn tà vẹt.

e) Thay lẻ tẻ hoặc sửa chữa, bảo dưỡng, tra dầu mỡ phụ kiện liên kết.

f) Thay ray tật, nắn ray cong, hàn đắp, mài sửa ray, chỉnh trị các khuyết tật trên ray.

g) Điều chỉnh ứng suất ray đảm bảo yêu cầu thiết kế ban đầu.

h) Sửa chữa, bảo dưỡng ghi, khe co giãn.

i) Thay hoặc sửa chữa ray điều chỉnh co giãn, chỉnh trị khe mối nối.

k) Thay lẻ tẻ hoặc sửa chữa, bảo dưỡng, tra dầu bu lông mối.

l) Sửa chữa, bảo dưỡng đường ngang.

3. Với các công việc duy tu bảo dưỡng bị giới hạn bởi nhiệt độ môi trường, các điều kiện sau cần phải đảm bảo:

a) Luôn có đầy đủ đá ba lát trong khoang, ba lát đầu tà vẹt có chiều rộng ≥ 40cm, cao từ 10cm đến 15cm, tuyệt đối không được hở đầu tà vẹt.

b) Việc nâng đường, cào đá, sàng đá cần phải kịp thời bổ sung đủ đá ba lát và đầm, chèn chặt.

c) Khi nâng đường, chỉnh phương hướng đường, các dụng cụ phải đặt cách xa các mối hàn ray > 1m, trường họp không thể thì khi thực hiện xong phải kiểm tra đảm bảo chất lượng mối hàn.

d) Chỉ được phép tiến hành thi công đoạn kế tiếp khi đã hoàn chỉnh đầy đủ mọi công việc liên quan ở đoạn trước.

Điều 6. Vật tư cho đường khổ 1.000mm (Mã hiệu: 04.0.00)

1. Tà vẹt bê tông dự ứng lực - cóc đàn hồi w (Mã hiệu: 04.1.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt bê tông dự ứng lực, đá ba lát, bu lông (đinh xoắn) cóc, cóc đàn hồi w, vòng đệm phẳng, đệm cao su, căn sắt, căn nhựa, lõi nhựa xoắn, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 15

2. Tà vẹt bê tông dự ứng lực - Phụ kiện PANDROL (Mã hiệu: 04.2.00)

a) Vật tư chủ yếu sử dụng: Ray, tà vẹt bê tông dự ứng lực, đá ba lát, cóc đàn hồi, đệm cao su, sắt mối, bu lông mối.

b) Đơn vị tính: 1000m đường/năm.

Bảng 16

Chương 4.

ĐỊNH MỨC VẬT TƯ CHO MỘT BỘ GHI - CHU KỲ MỘT NĂM

Điều 7. Nội dung công tác bảo trì

1. Đảm bảo liên kết chặt chẽ giữa các ray lưỡi ghi, bu lông liên kết giữa ray lưỡi ghi với thanh giằng bị lỏng phải kịp thời vặn chặt, đinh tán lỏng phải tán lại. Bu lông liên kết ngàm giữa ray lưỡi ghi với thanh giằng và thanh giằng điều khiển ghi phải đủ chốt chẻ. Đảm bảo liên kết chặt chẽ giữa ray lưỡi ghi với ray cơ bản, đồng thời phải đảm bảo ray lưỡi ghi hoạt động linh hoạt.

2. Đoạn có bào của ray lưỡi ghi phải áp sát ray cơ bản, các bu lông chống (hoặc sắt chống) của ray lưỡi ghi phải áp sát bụng ray cơ bản. Các chỗ gờ, bè trên ray cơ bản và ray lưỡi ghi phải mài sạch. Đế ray lưỡi ghi phải áp sát mặt bàn trượt của bản đệm. Mặt bàn trượt phải phẳng không có gờ và sạch sẽ, không dính đất cát. Độ cao tương đối giữa mặt lăn ray lưỡi ghi và mặt lăn ray cơ bản không được quá qui định.

3. Đảm bảo cự ly và thủy bình theo quy định, đặc biệt cự ly giữa má tác dụng ray tâm ghi và ray cánh ghi với ray hộ bánh. Đảm bảo chiều rộng, chiều sâu khe ray tâm ghi và hộ bánh. Các chỗ gờ, bè trên ray ghi phải được mài sạch.

4. Thường xuyên kiểm tra đảm bảo phương hướng ghi, đầu ray lưỡi ghi và gần tâm ghi. Đường cong nối dẫn đúng tọa độ quy định và ghi rõ bằng sơn trắng hoặc vàng trên thân ray. Đảm bảo phương hướng, tọa độ đường cong sau ghi.

5. Các chi tiết liên kết như bu lông gót lưỡi ghi, bu lông tâm, bu lông hộ bánh phải được thường xuyên kiểm tra, không được để lỏng hoặc mất tác dụng. Ghi không được có hiện tượng xô. Tà vẹt phải chèn chặt đều, đặc biệt tà vẹt đầu ghi và tâm ghi. Khe ray phải luôn luôn sạch sẽ. Nền đường phải thoát nước tốt, nền đá phải sạch, đặc biệt tà vẹt có đặt trụ ghi. Ghi phải giữ gìn sạch sẽ, các phối kiện liên kết ghi (đinh đường, đinh xoắn, cóc, bu lông cóc, bản đệm, sắt mối, bu lông sắt mối, thanh chống, móng trâu, giãn cách (củ đậu), phải đảm bảo kỹ thuật, liên kết chặt chẽ.

6. Phối hợp kiểm tra, xử lý cách điện mối nối, thanh giằng cự ly, nền đá, tà vẹt, phụ kiện. Đảm bảo hoạt động tốt hệ thống tín hiệu, kể cả khu vực lắp đặt thiết bị đếm trục hoặc mạch điện đường ray.

Điều 8. Ghi đơn đường sắt khổ 1.000mm (Mã hiệu: 05.0.00)

1. Ghi đơn 1/10 - ray P43 - 24.414mm - tà vẹt gỗ (Mã hiệu: 05.1.00)

a) Vật tư chủ yếu sử dụng: Các ray cơ bản, nối dẫn, ray lưỡi ghi, ray hộ bánh, tâm ghi và tà vẹt gỗ, đá ba lát, đinh đường, đệm sắt, sắt chống ray (móng trâu), giãn cách (củ đậu), bu lông các loại, sắt mối, bu lông mối.

b) Đơn vị tính: 01 bộ ghi/năm.

Bảng 17

2. Ghi đơn đường sắt - tà vẹt sắt (Mã hiệu: 05.2.00)

a) Vật tư chủ yếu sử dụng: Các ray cơ bản, ray nối dẫn, ray lưỡi ghi, ray hộ bánh, tâm ghi, tà vẹt sắt, đá ba lát, đinh đường, đệm sắt, sắt chống ray (móng trâu), đệm giãn cách (củ đậu), bu lông các loại, sắt mối, bu lông mối.

b) Đơn vị tính: 01 bộ ghi/năm.

Bảng 18
