Tiêu chuẩn Việt Nam TCVN6973:2001

TIÊU CHUẨN VIỆT NAM

TCVN 6973:2001

PHƯƠNG TIỆN GIAO THÔNG ĐƯỜNG BỘ - ĐÈN SỢI ĐỐT TRONG CÁC ĐÈN CHIẾU SÁNG PHÍA TRƯỚC VÀ ĐÈN TÍN HIỆU CỦA PHƯƠNG TIỆN CƠ GIỚI VÀ MOÓC - YÊU CẦU VÀ PHƯƠNG PHÁP THỬ TRONG PHÊ DUYỆT KIỂU
Road vehicles – Filament lamps in lamp units of power driven vehicles and their trailers - Requirements and test methods in type approval

Lời nói đầu

TCVN 6973 : 2001 được biên soạn trên cơ sở ECE 37-03/S4.

TCVN 6973 : 2001 do Ban kỹ thuật tiêu chuẩn TCVN/TC 22 Phương tiện giao thông đường bộ và Cục Đăng kiểm Việt Nam biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường ban hành.

1. Phạm vi áp dụng

Tiêu chuẩn này quy định yêu cầu và phương pháp thử trong phê duyệt kiểu các loại đèn sợi đốt được dùng trong các đèn chiếu sáng phía trước và đèn tín hiệu của phương tiện giao thông cơ giới đường bộ (kể cả mô tô, xe máy) và moóc (sau đây gọi chung là xe).

Chú thích - Thuật ngữ "Phê duyệt kiểu" thay thế thuật ngữ "Công nhận kiểu" trong các tiêu chuẩn Việt Nam về công nhận kiểu phương tiện giao thông đường bộ đã được ban hành trước tiêu chuẩn này. Hai thuật ngữ này được hiểu như nhau.

2. Tiêu chuẩn trích dẫn

IEC 60061 Lamp caps and holders together with gauges for the control of interchangeability and safety, third edition, Part 1, 2, 3, 4, 1969 (IEC 60061, Đầu đèn, đui đèn cùng với dụng cụ đo để kiểm tra tính lắp lẫn và an tòan, biên sọan lần 3, các phần 1, 2, 3, 4).

IEC 60809, Filament Lamps for Road vehicles - Dimensional, Electrical and Luminous Requirements

(IEC 60809, Đèn sợi đốt cho phương tiện giao thông đường bộ - Yêu cầu kích thước, điện và chiếu sáng)

IEC 60410, Sampling Plans and Procedures for Inspection by Attributes (IEC 60410, Cách lấy mẫu và phương pháp kiểm tra bằng thuộc tính).

3. Thuật ngữ và định nghĩa

Các thuật ngữ định nghĩa dưới đây được áp dụng trong tiêu chuẩn này:

3.1 Loại (Category): Được dùng để mô tả các kết cấu cơ bản khác nhau của các đèn sợi đốt chuẩn.

Mỗi loại có một ký hiệu riêng, ví dụ "F1", "P21 W", "T4 W".

3.2 Kiểu (Type): Các đèn sợi đốt thuộc các kiểu khác nhau là các đèn thuộc cùng một loại nhưng khác nhau về các mặt chủ yếu sau:

3.2.1 Tên thương mại hoặc nhãn hiệu ⁽¹⁾

Chú thích - ⁽¹⁾ Các đèn sợi đốt có cùng một tên thương mại hoặc nhãn hiệu nhưng được sản xuất bởi các nhà sản xuất khác nhau được xem là thuộc các kiểu khác nhau. Các đèn sợi đốt được sản xuất bởi cùng một nhà sản xuất chỉ khác nhau về tên thương mại hoặc nhãn hiệu được xem là thuộc cùng một kiểu.

3.2.2 Kết cấu của bóng đèn, tới mức mà các sự khác nhau này ảnh hưởng tới kết quả về quang học.

3.2.3 Màu của bóng đèn

Một bóng đèn có màu vàng chọn lọc hoặc một bóng đèn phụ bên ngoài có màu vàng chọn lọc chỉ dùng để thay đổi màu nhưng không làm thay đổi các đặc tính khác của một đèn sợi đốt không màu, không làm thay đổi kiểu đèn sợi đốt.

3.2.4 Điện áp danh định.

3.3 Điện áp danh định (Rated Voltage): Điện áp (tính bằng vôn - V) được ghi trên đèn sợi đốt.

3.4 Công suất danh định (Rated wattage): Công suất (tính bằng óat -W) được ghi trên đèn sợi đốt, công suất này có thể được đưa vào ký hiệu quốc tế của loại đèn có liên quan.

3.5 Điện áp thử (test voltage): Điện áp tại các đầu cực của đèn sợi đốt dùng để thử nghiệm đặc tính điện và quang học của đèn sợi đốt.

3.6 Các giá trị đúng (objective values): Các giá trị đạt được trong phạm vi dung sai quy định khi cung cấp dòng điện tại điện áp thử cho đèn sợi đốt.

3.7 Đèn sợi đốt chuẩn (standard filament lamp): Một đèn có bóng không màu (trừ đèn sợi đốt màu hổ phách) và dung sai kích thước nhỏ, được dùng để thử các thiết bị chiếu sáng. Các đèn sợi đốt chuẩn chỉ được quy định một điện áp danh định cho mỗi loại đèn.

3.8 Quang thông chuẩn (Reference luminous flux): Quang thông được quy định của một đèn sợi đốt chuẩn mà các đặc tính quang học của thiết bị chiếu sáng phải được tính theo nó.

3.9 Quang thông đo (Measuring luminous flux): Giá trị quy định của quang thông để thử một đèn sợi đốt trong đèn chuẩn như quy định trong 6.2.6.

3.10 Trục chuẩn (Reference axis): Một trục được xác định theo đầu đèn và dùng để xác định các kích thước của đèn sợi đốt.

3.11 Mặt phẳng chuẩn (Reference plane): Một mặt phẳng được xác định có liên quan với đầu đèn và được dùng để xác định các kích thước của đèn sợi đốt.

4. Tài liệu kỹ thuật và mẫu thử cho phê duyệt kiểu

4.1 Tài liệu kỹ thuật

4.1.1 Bản vẽ đủ mức chi tiết cho phép nhận biết kiểu đèn.

4.1.2 Bản mô tả tóm tắt về đặc tính kỹ thuật.

4.2 Mẫu

4.2.1 Năm mẫu đèn cho từng mẫu được đề nghị phê duyệt.

4.2.2 Trong trường hợp một kiểu đèn sợi đốt chỉ khác kiểu đèn đã được phê duyệt về tên thương mại hoặc nhãn hiệu thì phải nộp kèm theo tài liệu sau:

- Tờ khai của nhà sản xuất đèn trong đó phải nêu rõ kiểu đèn được đệ trình giống hệt với kiểu đèn đã được phê duyệt (trừ tên thương mại hoặc nhãn hiệu) và được sản xuất bởi cùng một nhà sản xuất kiểu đèn đã được phê duyệt rồi. Kiểu đèn đã được phê duyệt này được nhận biết bởi mã phê duyệt của nó.

- Hai mẫu có tên thương mại hoặc nhãn hiệu mới.

5. Ghi nhãn

5.1 Các đèn sợi đốt được đệ trình xin phê duyệt kiểu phải ghi trên đầu đèn hoặc bóng đèn⁽¹⁾ những dấu hiệu, nhãn hiệu và ký hiệu sau :

5.1.1 Tên thương mại hoặc nhãn hiệu của cơ sở xin phê duyệt.

5.1.2 Điện áp danh định.

5.1.3 Ký hiệu quốc tế của loại có liên quan.

5.1.4 Công suất danh định tính bằng W (theo thứ tự, sợi đốt chính/ sợi đốt phụ đối với đèn sợi đốt kép); công suất này không cần phải được chỉ thị tách biệt nếu nó là một phần của ký hiệu quốc tế của loại đèn sợi đốt có liên quan.

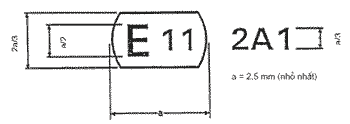

5.1.5 Một khoảng trống đủ kích thước để bố trí dấu phê duyệt.

5.2 Khoảng trống nêu trong 5.1.5 phải được chỉ ra trong bản vẽ.

5.3 Các đèn sợi đốt halogen ⁽²⁾ đáp ứng các yêu cầu của 6.2.5 phải được ghi dấu với một chữ "U".

Chú thích:

⁽¹⁾ Trong trường hợp ghi ký hiệu trên bóng đèn, các đặc tính chiếu sáng không được bị ảnh hưởng xấu;

⁽²⁾ Đèn sợi đốt Halogen là đèn sợi đốt mà ký hiệu loại của đèn bắt đầu bằng chữ "H".

5.4 Có thể đóng dấu các ký hiệu khác với các ký hiệu đã nêu trong 5.1 và khác với dấu phê duyệt kiểu miễn là chúng không ảnh hưởng có hại đến các đặc tính chiếu sáng.

6. Yêu cầu kỹ thuật

6.1 Yêu cầu kỹ thuật chung

6.1.1 Mỗi mẫu được đệ trình xin phê duyệt phải phù hợp với các yêu cầu kỹ thuật có liên quan của tiêu chuẩn này.

6.1.2 Các đèn sợi đốt phải được thiết kế để làm việc tốt và duy trì được chế độ làm việc tốt trong sử dụng thông thường. Ngoài ra các đèn sợi đốt không được có sai sót trong kết cấu hoặc chế tạo.

6.2 Yêu cầu kỹ thuật riêng

6.2.1 Chế tạo

6.2.1.1 Các bóng đèn sợi đốt không được có các vết xước, vết bẩn có thể làm giảm hiệu suất và tính năng quang học của chúng.

6.2.1.2 Các đèn sợi đốt phải được trang bị các đui quy định phù hợp với các bản dữ liệu kỹ thuật về đui của công bố IEC 61, xuất bản lần thứ ba, như được quy định trên các bản dữ liệu kỹ thuật về đèn trong phụ lục A.

6.2.1.3 Đầu đèn phải cứng vững và được gắn chắc chắn với bóng đèn.

6.2.1.4 Để xác định chắc chắn sự phù hợp của các đèn sợi đốt với các yêu cầu từ 6.2.1.1 đến 6.2.1.3, phải thực hiện việc kiểm tra bằng mắt, kiểm tra kích thước và khi cần thiết phải thực hiện việc lắp thử.

6.2.2 Thử nghiệm

6.2.2.1 Trước tiên các đèn sợi đốt phải được hoá già ở điện áp thử của chúng trong thời gian gần bằng một giờ. Đối với các đèn sợi đốt kép, mỗi sợi đốt phải được hoá già riêng.

6.2.2.2 Đối với một bóng đèn màu sau thời gian hoá già theo 6.2.2.1, bề mặt của bóng phải được lau nhẹ bằng vải bông được nhúng vào hỗn hợp 70% thể tích của n-heptan và 30% thể tích của toluen. Sau khoảng 5 phút, kiểm tra bề mặt bóng đèn bằng mắt. Bề mặt đó không được có bất kỳ sự thay đổi nào.

6.2.2.3 Vị trí và kích thước của các sợi đốt phải được đo trên các đèn sợi đốt được cung cấp dòng điện ở điện áp bằng 90% đến 100% điện áp thử.

6.2.2.4 Trừ khi có quy định khác, phải thực hiện các phép đo điện và quang học ở điện áp thử.

6.2.2.5 Phải thực hiện các phép đo điện bằng các dụng cụ đo ít nhất là cấp 02.

6.2.2.6 Quang thông được quy định trên các bản dữ liệu kỹ thuật về đèn sợi đốt của phụ lục A thích hợp đối với các đèn sợi đốt phát ra ánh sáng trắng trừ khi có quy định một màu đặc biệt.

Trong trường hợp cho phép dùng màu vàng chọn lọc, quang thông của đèn sợi đốt có bóng đèn ngoài màu vàng chọn lọc ít nhất phải bằng 85% quang thông quy định của đèn sợi đốt dùng cho bóng đèn không màu.

6.2.3 Vị trí và kích thước của sợi đốt

6.2.3.1 Hình dạng hình học của sợi đốt, về nguyên tắc phải theo quy định trên bản dữ liệu kỹ thuật về đèn của phụ lục A.

6.2.3.2 Đối với các sợi đốt dạng dây, vị trí và hình dạng chính xác của sợi đốt phải được kiểm tra theo quy định trong các bản dữ liệu kỹ thuật có liên quan.

6.2.3.3 Nếu sợi đốt được thể hiện trên bản dữ liệu kỹ thuật của đèn giống như một điểm trong ít nhất một hình chiếu, vị trí của tâm sáng phải được xác định theo phụ lục D.

6.2.3.4 Chiều dài của một sợi đốt dạng dây phải được xác định bởi các đầu mút của nó, trừ khi có quy định khác trên bản dữ liệu kỹ thuật có liên quan các đầu mút này được định nghĩa là các đầu của các vòng sợi đốt đầu tiên và cuối cùng khi nhìn trong hình chiếu vuông góc với trục chuẩn của đèn. Một đầu như vậy phải phù hợp với yêu cầu sao cho góc tạo thành bởi các chân không được vượt quá 90^o. Đối với các sợi đốt được cuộn thành cuộn dây, phải xét đến các đầu của các vòng dây thứ hai.

6.2.3.4.1 Đối với các sợi đốt dọc trục, phải xác định vị trí ngoài cùng của các đầu dây được xét đến bằng cách quay đèn sợi đốt xung quanh trục chuẩn của đèn. Sau đó phải đo chiều dài theo hướng song song với trục chuẩn này.

6.2.3.4.2 Đối với các loại sợi đốt ngang trục, trục của sợi đốt phải được đặt vuông góc với phương chiếu. Chiều dài phải được đo theo phương vuông góc với trục chuẩn.

6.2.4 Màu

6.2.4.1 Bóng của đèn sợi đốt phải là loại không màu⁽¹⁾, trừ khi có quy định khác trên bản dữ liệu kỹ thuật có liên quan.

Chú thích - ⁽¹⁾ Một bóng đèn được coi là không màu nếu nó không thay đổi đáng kể tọa độ 3 màu của nguồn sáng có nhiệt độ màu 2856 K.

6.2.4.2 Các đặc tính so màu được biểu thị trong toạ độ màu CIE phải nằm trong các giới hạn sau: Các đèn sợi đốt hoàn chỉnh (thành phẩm) có bóng hoặc bóng ngoài màu vàng chọn lọc.

Giới hạn đối với mầu đỏ: y ≥ 0,138 + 0,580 x;

Giới hạn đối với mầu xanh lá cây: y ≤ 1,29 x - 0,100;

Giới hạn đối với mầu trắng: y ≥ -x + 0,966;

(y ≥ -x + 0,940 và y = 0,440 đối với đèn sương mù trước)

Giới hạn đối với giá trị quang phổ:

y < -x="" +="">

Các đèn sợi đốt hoàn chỉnh có bóng màu hổ phách:

Giới hạn đối với mầu đỏ: y ≥ 0,398

Giới hạn đối với mầu xanh lá cây: y ≤ 0,429

Giới hạn đối với mầu trắng:z ≤ 0,007

6.2.4.3 Màu sắc và sự truyền sáng của bóng đèn sợi đốt phát ra ánh sáng màu phải được đo bằng phương pháp được quy định trong phụ lục E.

6.2.5 Sự phát xạ cực tím của đèn sợi đốt halogen phải sao cho:

trong đó

Ee (λ) là phân bố phổ của thông lượng bức xạ, [W/nm];

V (λ) là hiệu suất phổ phát sáng, [l];

λ là bước sóng, [nm]

Giá trị này phải được tính toán bằng cách dùng các bước sóng bằng 5 namomet (5 x 10^-9 m).

6.2.6 Nhận xét về màu vàng chọn lọc

Một phê duyệt kiểu đèn sợi đốt theo tiêu chuẩn này có thể được cấp trên cơ sở trong 6.2.4 cho một đèn sợi đốt không màu cũng như cho một bóng đèn màu vàng chọn lọc hoặc bóng đèn ngoài;

6.2.7 Kiểm tra về chất lượng quang học

(chỉ áp dụng cho các đèn sợi đốt có hai sợi đốt dùng cho các đèn chiếu sáng phía trước phát ra một chùm sáng gần không đối xứng).

6.2.7.1 Việc kiểm tra chất lượng quang học này phải được thực hiện ở điện áp bằng điện áp để đo được quang thông. Phải tuân theo các yêu cầu kỹ thuật nêu trong 6.2.2.6.

6.2.7.2 Đối với các đèn sợi đốt 12 V phát ra ánh sáng trắng: Mẫu phù hợp với các yêu cầu đối với đèn sợi đốt chuẩn nhất phải được thử trong một đèn chiếu sáng phía trước chuẩn như quy định trong 6.2.7.5 và nó phải được kiểm tra xác nhận xem liệu cụm chi tiết bao gồm đèn chiếu sáng phía trước đã nói trên và đèn sợi đốt được thử nghiệm có đáp ứng các yêu cầu về phân bố ánh sáng đối với chùm sáng gần trong các tiêu chuẩn/quy định có liên quan.

6.2.7.3 Đối với các đèn sợi đốt 6 V và 24 V phát ra ánh sáng trắng: Mẫu phù hợp với các giá trị kích thước danh nghĩa nhất phải được thử trong một đèn chiếu sáng phía trước chuẩn như quy định trong

6.2.7.5 và phải được kiểm tra xác nhận xem liệu cụm chi tiết bao gồm đèn chiếu sáng phía trước đã nói trên và đèn sợi đốt được thử nghiệm có đáp ứng các yêu cầu về phân bố ánh sáng đối với chùm sáng gần trong các tiêu chuẩn/quy định có liên quan. Các sai lệch không vượt quá 10% các giá trị nhỏ nhất sẽ được chấp nhận.

6.2.7.4 Các đèn sợi đốt có bóng hoặc bóng ngoài màu vàng chọn lọc phải được thử bởi cùng một cách như đã mô tả trong 6.2.7.2 và 6.2.7.3 trong một đèn chiếu sáng phía trước chuẩn như quy định trong 6.2.7.5 để đảm bảo rằng độ rọi phải phù hợp với các giá trị nhỏ nhất của các yêu cầu về phân bố ánh sáng đối với chùm sáng gần, ít nhất là 85% đối với các đèn sợi đốt 12 V và ít nhất là 77% đối với các đèn sợi đốt 6 V và 24 V, được nêu trong tiêu chuẩn/quy định có liên quan. Các giới hạn độ rọi lớn nhất được giữ không thay đổi.

Đối với một đèn sợi đốt có bóng màu vàng chọn lọc, phép thử này được bỏ qua nếu phê duyệt đó cũng được cấp cho cùng một kiểu đèn sợi đốt phát ra ánh sáng màu trắng.

6.2.7.5 Một đèn được xem là một đèn chiếu sáng phía trước chuẩn nếu:

6.2.7.5.1 Thoả mãn các điều kiện phê duyệt thích hợp.

6.2.7.5.2 Có đường kính hiệu quả không nhỏ hơn 160 mm.

6.2.7.5.3 Với một đèn sợi đốt chuẩn, nó tạo ra độ rọi tại các điểm khác nhau và trong các vùng khác nhau được quy định cho kiểu đèn chiếu sáng phía trước có liên quan thoả mãn các điều kiện sau:

6.2.7.5.3.1 Không lớn hơn 90% các giới hạn lớn nhất và

6.2.7.5.3.2 Không nhỏ hơn 120% các giới hạn nhỏ nhất được quy định cho kiểu đèn chiếu sáng phía trước có liên quan.

6.2.8 Đèn sợi đốt chuẩn

Các đèn sợi đốt chuẩn dùng cho các thử nghiệm quang học của đèn chiếu sáng phía trước và các đèn tín hiệu được quy định trong các bản dữ liệu kỹ thuật có liên quan của phụ lục A. Các đèn sợi đốt chuẩn phải có các bóng đèn không màu (trừ các đèn sợi đốt màu hổ phách) và được quy định chỉ đối với một điện áp danh định.

7. Sự phù hợp của sản xuất

7.1 Các đèn sợi đốt được phê duyệt theo tiêu chuẩn này phải được chế tạo để phù hợp với kiểu được phê duyệt bằng cách đáp ứng các nội dung và yêu cầu kỹ thuật được quy định trong điều 6 và trong các phụ lục A, C và D của tiêu chuẩn này. Ví dụ về mẫu thông báo phê duyệt kiểu và bố trí dấu phê duyệt kiểu được trình bày trong các phụ lục B và C.

7. 2 Để kiểm tra việc tuân theo yêu cầu trong 7.1 phải kiểm soát sản xuất một cách thích hợp.

7.3 Phân tích các kết quả của mỗi loại kiểm tra khi áp dụng các chuẩn của phụ lục G, để kiểm tra và bảo đảm tính ổn định của các đặc tính sản phẩm, có tính đến sự thay đổi của một sản phẩm công nghiệp.

7.4 Tối thiểu phải thực hiện các thử nghiệm được quy định trong phụ lục F của tiêu chuẩn này cho mỗi kiểu đèn sợi đốt.

7.5 Có thể lấy mẫu ngẫu nhiên để thử nghiệm tại phòng thí nghiệm của nhà sản xuất. Số mẫu nhỏ nhất có thể được xác định theo kết quả kiểm tra của nhà sản xuất.

7.6 Khi mức chất lượng không đạt yêu cầu hoặc khi cần kiểm tra giá trị pháp lý của các thử nghiệm được thực hiện theo 7.5, phải chọn lọc các mẫu để gửi đến phòng thử nghiệm chịu trách nhiệm tiến hành các thử nghiệm phê duyệt kiểu.

7.7 Có thể tiến hành các thử nghiệm được quy định trong tiêu chuẩn này. Khi tiến hành các kiểm tra tại chỗ, phải áp dụng các quy định trong các phụ lục H và J của tiêu chuẩn này.

8. Sự tương ứng giữa ký hiệu cũ và ký hiệu mới

Sự tương ứng giữa các ký hiệu cũ của các quy định ECE 37 khác và các ký hiệu mới của tiêu chuẩn này được chỉ ra trong bảng 1 sau:

Bảng 1

PHỤ LỤC A

(quy định)

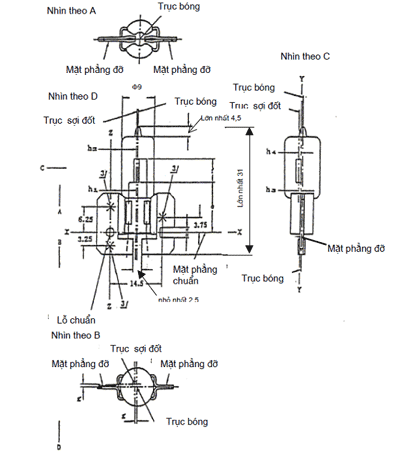

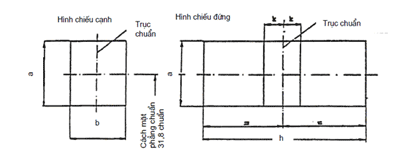

Các hình vẽ chỉ để minh hoạ các kích thước cơ bản của đèn sợi đốt

Hình A.1

Bảng A.1 - Các đặc tính điện và quang học

⁽¹⁾ Trục chuẩn là đường vuông góc với mặt phẳng chuẩn và đi qua tâm của đầu đèn có đường kính 45 mm.

⁽²⁾ Bóng đèn phải không màu hoặc màu vàng chọn lọc.

⁽³⁾ Do sự phản chiếu ánh sáng phát ra bởi sợi đốt cùa chùm sáng gần, không có bộ phận nào của đầu đèn được hắt ánh sáng lên gây nhiễu khi đèn sợi đốt ở vị trí hoạt động bình thường trên xe.

⁽⁴⁾ Các giá trị được ghi bên trái và bên phải lần lượt là của sợi đốt chùm sáng xa và của sợi đốt chùm sáng gần.

⁽⁵⁾ Quang thông đo đối với các phép đo theo 6.2.6 của tiêu chuẩn này.

Chú thích - Đèn sợi đốt R2 không nên dùng cho các kết cấu đèn mới.

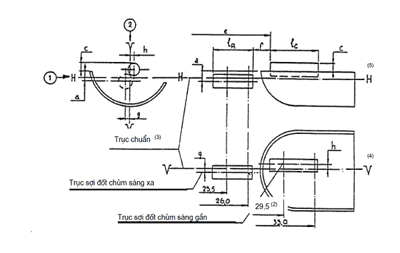

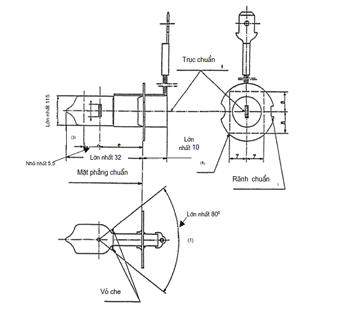

Vị trí và kích thước của vỏ che và các sợi đốt

Các hình vẽ không phải là các hình vẽ bắt buộc đối với kết cấu của vỏ che và các sợi đốt.

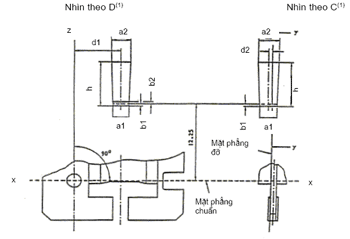

Hình A.2

Bảng A.2 - Vị trí và kích thước của các sợi đốt và vỏ che ⁽¹⁾

⁽¹⁾ Vị trí và các Kích thước của vỏ che và các sợi đốt phải được kiểm tra bằng phương pháp đo được mô tả trong công bố IEC 809

⁽²⁾ Được đo ở khoảng cách (mm) sau nét gạch chéo, so với mặt phẳng chuẩn

⁽³⁾ mv - giá trị đo được

⁽⁴⁾ Góc  chỉ dùng cho kết cấu vỏ che và không cần phải kiểm tra trên các đèn sợi đốt hoàn chỉnh.

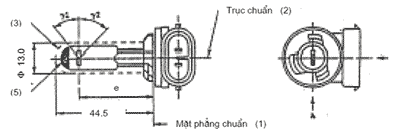

Hình A.3

Bảng A.3

Chú thích

⁽¹⁾ Trục chuẩn là đường vuông góc với mặt phẳng chuẩn và đi qua điểm được xác định bởi Kích thước có ghi dấu ⁽¹⁾ kèm theo

⁽²⁾ Cả hai điện cực đầu vào phải được bố trí trong bóng đèn, điện cực dài hơn ở phía trên sợi đốt (đèn được nhìn như đã chỉ ra trên hình vẽ). Kết cấu bên trong của đèn phải bảo đảm sao cho các ảnh ánh sáng nhiều và sự phản chiếu được giảm tới mức nhỏ nhất, ví dụ, bằng cách lắp các vỏ làm mát trên các phần không bị cuộn thành vòng của sợi đốt.

⁽³⁾ Phần hình trụ của bóng đèn trên chiều dài "f" phải sao cho không làm biến dạng ảnh được chiều của sợi đốt tới mức ảnh hưởng rõ rệt đến những kết quả về quang học.

⁽⁴⁾ Độ lệch tâm chỉ được đo trên các phương nằm ngang và thẳng đứng của đèn sợi đốt như chỉ ra trên hình vẽ. các điểm được đo là các điểm mà hình chiếu phần bên ngoài của các vòng cuối cùng gần nhất hoặc xa nhất so với mặt phẳng chuẩn đi qua trục sợi đốt.

⁽⁵⁾ Hướng nhìn ra đường vuông góc với trục chuẩn nằm trong mặt phẳng được xác định bởi trục chuẩn và tâm chốt thứ hai của đầu đèn.

⁽⁶⁾ Độ dịch chuyển của sợi đốt so với trục bóng đèn được đo tại khoảng cách 27,5mm tính từ mặt phẳng chuẩn.

⁽⁷⁾ d: đường kính của sợi đốt

⁽⁸⁾ Được kiểm tra bằng cách sử dụng một "Hệ thống hộp", bản H1/4

⁽⁹⁾ Các đầu (mút) của sợi đốt được xác định là các điểm mà, khi hướng nhìn được xác định trong chú thích ⁽⁵⁾ , hình chiếu phần bên ngoài của các vòng cuối cùng gần nhất hoặc xa nhất so với mặt phẳng chuẩn đi qua trục chuẩn (các chỉ dẫn đặc biệt cho các sợi đốt được cuốn thành vòng đang được xem xét).

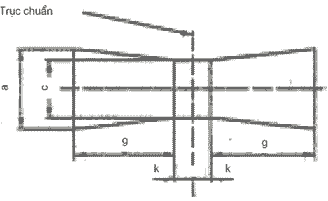

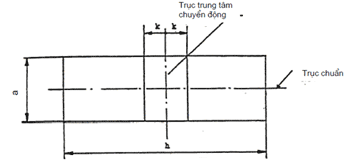

Các yêu cầu của phép chiếu trên màn hình

Phép thử này được dùng để xác định xem liệu một đèn sợi đốt có phù hợp với các yêu cầu không bằng kiểm tra xem sợi đốt có được bố trí một cách chính xác so với trục chuẩn và mặt phẳng chuẩn không.

Kích thước tính bằng milimét

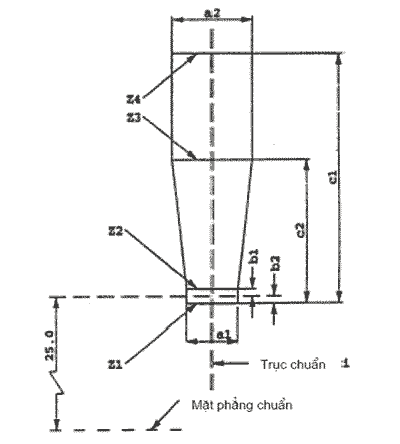

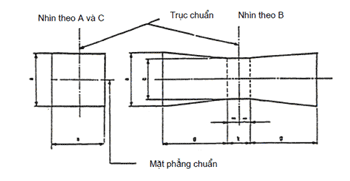

Hình A.4

Bảng A.4 - Kích thước

Kích thước tính bằng milimét

d - đường kính của sợi đốt

Điểm bắt đầu của sợi đốt như đã xác định trên bản H1/3, chú thích ⁽⁹⁾ (bản H1/3) phải nằm giữa các đường Z1 và Z2.

Vị trí của sợi đốt chỉ được kiểm tra theo các hướng FH và FV như đã chỉ ra trên bản H1/1.

Sợi đốt phải nằm hoàn toàn trong các giới hạn đã chỉ ra.

Các hình vẽ chỉ để minh hoạ các kích thước chủ yếu của đèn sợi đốt.

Kích thước tính bằng milimét

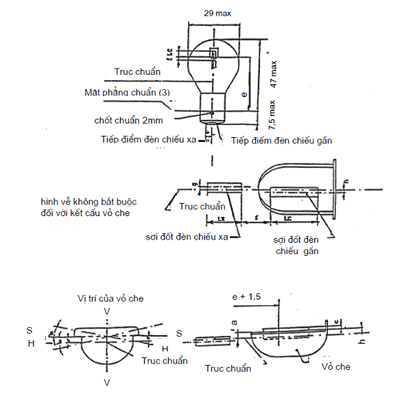

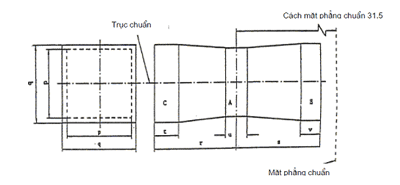

Hình A.5

Bóng phải không màu hoặc màu vàng chọn lọc

Bảng A.5

⁽¹⁾ d: Đường kính sợi đốt

⁽²⁾ Các độ dịch chuyển này cần được đo trong mặt cắt ngang vuông góc với trục của bóng đèn và đi qua đầu sợi đốt (*) gần với đầu đèn hơn.

⁽³⁾ Ba dấu chữ thập trên mặt phẳng tựa chỉ ra các vị trí của ba gờ lồi xác định mặt phẳng này trên đui. Trong phạm vi một đường tròn đường kính 3 mm được định tâm theo các điểm này không nên có biến dạng nhìn thấy được và không có các rãnh ảnh hưởng đến sự định vị của đèn sợi đốt.

⁽⁴⁾ Các độ dịch chuyển này cần được đo trong mặt cắt ngang vuông góc với trục của bóng đèn và đi qua đầu sợi đốt xa với đầu đèn hơn.

⁽⁵⁾ Được kiểm tra bằng cách sử dụng một "Hệ thống hộp", bản H2/4.

⁽⁶⁾ Các đầu (mút) của sợi đốt được xác định là các điểm mà ở đó, khi hướng nhìn được định nghĩa là "D" (bản H2/1), hình chiếu phần bên ngoài của các vòng cuối cùng gần nhất hoặc xa nhất so với đui đi qua một đường song song với đường ZZ và cách đường ZZ một đoạn 7,1 mm (các chỉ dẫn đặc biệt đối với các sợi đốt được cuốn thành vòng đang được xem xét).

Chú thích - ^(*) Các điểm được đo là các điểm mà phần bên ngoài của vòng cuối cùng gần nhất hoặc xa nhất so với đui đi qua trục sợi đốt.

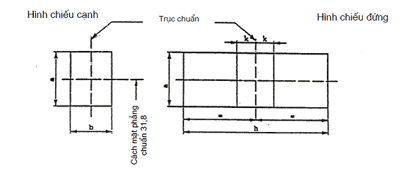

Các yêu cầu của phép chiếu trên màn hình

Phép thử này được dùng để xác định xem liệu một đèn sợi đốt có phù hợp với các yêu cầu không bằng kiểm tra xem sợi đốt có được bố trí một cách chính xác so với các trục x-x, y-y và z-z ^*) không.

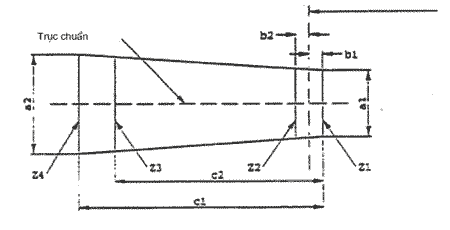

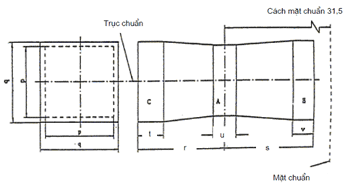

Hình A.6

Bảng A.6

Kích thước tính bằng milimét

d - đường kính của sợi đốt

Đầu mút của sợi đốt⁽²⁾ gần đầu đèn hơn phải nằm giữa b1 và b2. Sợi đốt phải nằm hoàn toàn trong các giới hạn đã chỉ ra.

Chú thích

⁽¹⁾ Xem bản H2/1.

⁽²⁾ Đầu mút của sợi đốt được xác định ở bản H2/3.

Kích thước tính bằng milimét

Hình A.7

Bóng đèn phải là bóng không màu hoặc có màu vàng chọn lọc.

Kích thước tính bằng milimét

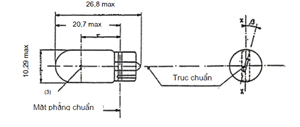

Hình A.8

Chú thích -^*/ Đầu đèn nên được ép theo các hướng này.

Bảng A.8

⁽¹⁾ Độ méo của phần đầu mút trụ của bóng đèn phải không được nhìn thấy rõ từ mọi hướng bên ngoài góc tối lớn nhất là 80^o. Các vỏ che không được tạo ra sự phản chiếu không có lợi. Góc giữa trục chuẩn và mặt phẳng của mỗi vỏ che, được đo ở phía bóng đèn, không vượt quá 90⁰.

⁽²⁾ Sai lệch cho phép của tâm vòng so với trục chuẩn là 0,5mm theo hướng vuông góc với đường Z-Z và 0,05 mm theo hướng song song với đường Z-Z.

⁽³⁾ chiều dài nhỏ nhất của phần hình trụ của bóng đèn, phía trên chiều cao của tâm ánh sáng phát ra.("e").

⁽⁴⁾ Không có phần nào của lò xo và không bộ phận nào của đui đèn được tì mạnh vào vòng điều tiêu sơ bộ tại một chỗ nào đó bên ngoài hình chữ nhật được biểu thị bằng đường đứt đoạn.

⁽⁵⁾ Các kích thước này của đèn trong sản xuất bình thường cần được kiểm tra bằng cách sử dụng một "Hệ thống hộp" bản H3/5.

⁽⁶⁾ Đối với các đèn sợi đốt chuẩn, các điểm được đo là các điểm mà tại đó hình chiếu của phần bên ngoài của các vòng cuối cùng đi qua trục sợi đốt.

⁽⁷⁾ Các vị trí của vòng thứ nhất và vòng cuối cùng của sợi đốt được xác định bởi các giao tuyến của phần bên ngoài của vòng thứ nhất và phần bên ngoài của vòng phát sáng cuối cùng với mặt phẳng song song với mặt phẳng chuẩn và cách mặt phẳng chuẩn 18 mm, (các hướng dẫn bổ sung đối với sợi đốt được cuốn thành vòng đang được xem xét).

Các yêu cầu của phép chiếu trên màn hình

Phép thử này được dùng để xác định xem liệu một đèn sợi đốt có phù hợp với các yêu cầu không bằng kiểm tra xem sợi đốt có được bố trí một cách chính xác so với trục chuẩn và mặt phẳng chuẩn không.

Kích thước tính bằng milimét

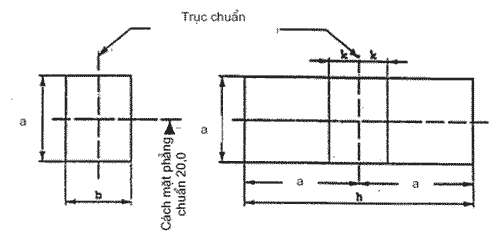

Hình A.9

Bảng A.9

d - đường kính của sợi đốt

Sợi đốt phải nằm hoàn toàn trong các giới hạn đã chỉ ra.

Tâm của sợi đốt phải nằm trong các giới hạn của kích thước K.

Các yêu cầu của phép chiếu trên màn hình

Phép thử này được dùng để xác định xem liệu một đèn sợi đốt có phù hợp với các yêu cầu không bằng kiểm tra xem sợi đốt có được bố trí một cách chính xác so với trục chuẩn và mặt phẳng chuẩn không.

Kích thước tính bằng milimét

Hình A.10

Bảng A.10

d - đường kính của sợi đốt

Vòng thứ nhất của sợi đốt phải nằm hoàn toàn trong các giới hạn đã chỉ ra trên hình "nhìn theo A". Hình chiếu ngang của sợi đốt phải nằm trong các giới hạn đã chỉ ra trên hình "nhìn theo B"; z' - z' là một mặt phẳng vuông góc với mặt phẳng chuẩn, song song và ở cùng một phía với đường z-z và cách trục chuẩn một khoảng 'c". Điểm bắt đầu của sợi đốt như đã xác định sẽ ở giữa b1 và b2. Vòng cuối cùng của sợi đốt ^(*) sẽ ở trong các giới hạn đã chỉ ra trên hình "nhìn theo C".

Chú thích - ^(*)Được xác định trên bản H3/4, chú thích 7.

Kích thước tính bằng milimét

Hình A.11

Các hình vẽ không phải là bắt buộc mà chỉ dùng để chỉ ra các kích thước phải được kiểm tra.

Bảng A.11

Chú thích

⁽¹⁾ Khi dùng một bóng ngoài màu vàng, “m” và “n” biểu thị các Kích thước lớn nhất của bóng này; khi không dùng bóng ngoài, “m” biểu thị chiều dài lớn nhất của đèn.

⁽²⁾ Có thể phải lắp đèn vào một hình trụ đường kính “s” đồng tâm với trục chuẩn và được giới hạn ở một đầu bởi một mặt phẳng song song với mặt phẳng chuẩn và cách mặt phẳng chuẩn 20 mm và đầu kia bởi một bán cầu có bán kính s/2.

⁽³⁾ Vùng tối phải mở rộng ít nhất là bằng phần hình trụ của bóng đèn. Vùng tối này cũng phải chùm lên một phần của vỏ che bên trong khi được nhìn theo hướng vuông góc với trục chuẩn. Có thể xác định ảnh hưởng của độ tối bằng các biện pháp khác.

Bảng A.12 - Các đặc tính

Chú thích - ⁽¹⁾ Các giá trị được chỉ thị trong cột bên trái có liên quan đến chùm sáng xa. Các giá trị được chỉ thị trong cột bên phải có liên quan đến chùm sáng.

Vị trí của vỏ che ⁽¹⁾

Hình A.12

Chú thích

⁽¹⁾ Hình vẽ không bắt buộc đối với kết cấu của vỏ che;

⁽²⁾ 30,0 đối với loại 14V;

⁽³⁾ Trục chuẩn là đường vuông góc mặt phẳng chuẩn và đi qua tâm của vòng tròn đường kính "M" (xem bản H4/1);

⁽⁴⁾ Mặt phẳng VV là mặt phẳng vuông góc với mặt phẳng chuẩn và đi qua trục chuẩn và qua giao tuyến của vòng tròn đường kính "M" với trục chốt chuẩn.

Vị trí của sợi đốt ⁽¹⁾

Kích thước tính bằng milimét

Hình A.13

Chú thích

⁽¹⁾ Hình vẽ không bắt buộc đối với kết cấu của vỏ che;

⁽²⁾ 30,0 đối với loại 24 V;

⁽³⁾ Trục chuẩn là đường vuông góc mặt phẳng chuẩn và đi qua tâm của vòng tròn đường kính "M" (xem bản H4/1);

⁽⁴⁾ Mặt phẳng VV là mặt phẳng vuông góc với mặt phẳng chuẩn và đi qua trục chuẩn và qua giao tuyến của vòng tròn đường kính "M" với trục chốt chuẩn.

Các giải thích bổ sung cho các bản H4/3 và H4/4

Các kích thước dưới đây được đo theo ba chiều:

1) Đối với các kích thước a, b1, c, d, e, f, l_R và l_C;

2) Đối với các kích thước g, h, p và q;

3) Đối với các kích thước b2.

Các kích thước p và q được đo trên mặt phẳng song song với mặt phẳng chuẩn và cách mặt phẳng chuẩn 33 mm.

Các kích thước b1, b2, c và h được đo trên các mặt phẳng song song và cách mặt phẳng chuẩn 29, 5 mm (30,0 mm đối với các đèn 24 v) và 33 mm.

Các kích thước a và g được đo trên các mặt phẳng song song với mặt phẳng chuẩn và cách mặt phẳng chuẩn 26 mm và 23,5 mm.

Chú thích - Đối với phương pháp đo, xem phụ lục E của công bố IEC 809.

Bảng A.13 - Các kích thước trên hình vẽ của các bản H4/3 và H4/4

Chú thích

⁽¹⁾ Kích thước được đo ở khoảng cách so với mặt phẳng chuẩn được biểu thị bằng mm sau nét gạch

⁽²⁾ "29,5 mv" hoặc "30,0 mv" nghĩa là giá trị được đo ở khoảng cách 29,5 mm hoặc 30,0 mm so với mặt phẳng chuẩn.

⁽³⁾ Các vòng cuối cùng của sợi đốt được định nghĩa là vòng phát sáng thứ nhất và vòng phát sáng cuối cùng mà về cơ bản là tại góc xoắn điều chỉnh. Đối với các sợi đốt được cuốn thành vòng, các vòng được xác định bằng đường bao của vòng cuộn đầu tiên.

⁽⁴⁾ Đối với sợi đốt chùm sáng gần, các điểm được đo là các giao tuyến, được nhìn theo hướng (1) của cạnh bên của vỏ che với phần bên ngoài của các vòng cuối cùng đã được định nghĩa ở chú thích (5)

⁽⁵⁾ "e" biểu thị khoảng cách từ mặt phẳng chuẩn tới điểm bắt đầu của sợi đốt chùm sáng gần như đã định nghĩa .

⁽⁶⁾ Đối với sợi đốt chùm sáng xa các điểm được đo là các giao tuyến, được nhìn theo hướng (1) , của một mặt phẳng song song với mặt phẳng HH và ở bên dưới mặt phẳng này một khoảng cách 0,8mm, với các vòng cuối cùng được định nghĩa ở chú thích (5).

Kích thước tính bằng milimét

Hình A.14

Bảng A.14

Chú thích

⁽¹⁾ Sai lệch ngang lớn nhất của tâm sợi đốt so với hai mặt phẳng vuông góc với nhau cùng chứa trục chuẩn của đui và một chứa trục của các chốt.

⁽²⁾ Các đèn có đầu BA 15 d có thể được dùng cho các mục đích đặc biệt, chúng có cùng kích thước.

⁽³⁾ Được kiểm tra bằng cách dùng một "Hệ thống hộp", bản P21W/2.

⁽⁴⁾ Đối với các đèn 24 V công suất lớn có hình dạng sợi đốt khác nhau, các yêu cầu kỹ thuật bổ sung đang được xem xét.

Các yêu cầu của phép chiếu trên màn hình

Phép thử này được dùng để xác định xem liêu một đèn sợi đốt có tuân theo các yêu cầu không bằng kiểm tra sự bố trí sợi đốt có chính xác so với trục chuẩn và mặt phẳng chuẩn không, và có một trục vuông góc không, trong phạm vi ±15⁰ so với mặt phẳng đi qua tâm của các chốt và trục chuẩn.

Kích thước tính bằng milimét

Hình A.15

Bảng A.15

Phương pháp thử và yêu cầu

1. Đèn được đặt trong một đui đèn có thể quay xung quanh trục của nó và có một thang hiệu chuẩn hoặc các cữ chặn cố định tương ứng với các giới hạn dung sai dịch chuyển góc là ± 15^o. Giá được quay để cho có thể nhìn thấy một hình chiếu cạnh của sợi đốt trên màn hình. Cầu phải nhìn thấy hình chiếu cạnh của sợi đốt bên trong các giới hạn dung sai độ dịch chuyển góc (±15^o).

2. Hình chiếu cạnh

Đèn được đặt với đui hướng xuống dưới, trục chuẩn thẳng đứng và sợi đốt được nhìn với một đầu quay vào, hình chiếu của sợi đốt nằm hoàn toàn trong một hình chữ nhật chiều cao "a" và chiều rộng "b" và tâm của hình chữ nhật ở vị trí lý thuyết của tâm sợi đốt.

3. Hình chiếu đứng

Đèn được đặt với đui hướng xuống dưới và trục chuẩn thẳng đứng, đèn được nhìn theo hướng vuông góc với trục sợi đốt:

3.1. Hình chiếu của sợi đốt phải nằm hoàn toàn trong một hình chữ nhật chiều cao "a" và chiều rộng"h" và tâm hình chữ nhật ở vị trí lý thuyết của tâm sợi đốt, và

3.2. Tâm của sợi đốt không được dịch chuyển so với trục chuẩn một khoảng lớn hơn "k".

Kích thước tính bằng milimét

Hình A.16

a) Sợi đốt chính (công suất cao)

b) Sợi đốt phụ (công suất thấp)

Bảng A.16

Kích thước tính bằng milimét

⁽¹⁾ Các kích thước này cần được kiểm tra bằng sử dụng "Hệ thống hộp" (tương tự cho đèn sợi đốt P21/5 W) dựa trên cơ sở các Kích thước và dung sai được chỉ ra . "x" và "y" có liên quan tới sợi đốt chính (công suất cao), không liên quan tới trục đèn. Các biện pháp làm tăng độ chính xác vị trí của sợi đốt và cụm đui - đầu đèn đang được xem xét.

⁽²⁾ Sai lệch ngang lớn nhất của tâm sợi đốt chính so với hai mặt phẳng vuông góc với nhau cùng chứa trục chuẩn và một mặt phẳng chứa trục của các chốt.

Kích thước tính bằng milimét

a) Sợi đốt chính (công suất cao)

b) Sợi đốt phụ (công suất thấp)

Hình A.17

Bảng A.17

Kích thước tính bằng milimét

⁽¹⁾ Các kích thước này cần được kiểm tra bằng "Hệ thống hộp" (P21/5W/2 P21/5W/3) dựa trên cơ sở các Kích thước và dung sai được chỉ ra . "x" và "y" có liên quan tới sợi đốt chính (công suất cao), không liên quan tới trục đèn(P21/5W/2). Các biện pháp làm tăng độ chính xác vị trí của sợi đốt và cụm đui - đầu đèn đang được xem xét.

⁽²⁾ Sai lệch ngang lớn nhất của tâm sợi đốt chính (công suất cao) so với hai mặt phẳng vuông góc với nhau cùng chứa trục chuẩn và một mặt phẳng chứa trục của các chốt.

⁽³⁾ Đèn sợi đốt 24V không được khuyến khích sử dụng trong tương lai.

Các yêu cầu của phép chiếu trên màn hình

Phép thử này dùng để xác định, bằng kiểm tra để xem có như nhau không:

a) Sợi đốt chính (công suất cao) được định vị một cách chính xác so với trục chuẩn và mặt phẳng chuẩn, và sợi đốt này có một trục vuông góc trong phạm vi ± 15⁰, với mặt phẳng đi qua các tâm của các chốt và trục chuẩn; và liệu rằng,

b) Sợi đốt phụ (công suất thấp) được định vị chính xác so với sợi đốt chính (công suất cao) không, và liệu đèn sợi đốt có phù hợp với các yêu cầu không.

Phương pháp thử và yêu cầu

1. Đèn được đặt trong một đui đèn có thể quay xung quanh trục của nó và có một thang được hiệu chỉnh hoặc các cữ chặn cố định tương ứng với các giới hạn dung sai dịch chuyển góc ± 15⁰. sau đó giá được quay sao cho thể nhìn thấy một hình chiếu cạnh của sợi đốt chính (công suất cao) trên màn hình khi ảnh của sợi đốt được chiếu trên màn hình. Cần thu được hình chiếu cạnh của sợi đốt chính (công suất cao) trong các giới hạn dung sai độ dịch chuyển góc (± 15⁰).

2. Hình chiếu cạnh

Đèn được đặt với đầu đèn ở bên dưới, trục chuẩn thẳng đứng, chốt chuẩn ở bên phải và sợi đốt chính (công suất cao) được nhìn với một đầu quay vào:

2.1 Hình chiếu của sợi đốt chính (công suất cao) phải nằm hoàn toàn trong một hình chữ nhật chiều cao là "a" và chiều rộng là "b" và tâm của hình chữ nhật ở vị trí lý thuyết của tâm sợi đốt chính (công suất cao);

2.2 Hình chiếu của sợi đốt phụ (công suất thấp) phải nằm hoàn toàn:

2.2.1 Trong một hình chữ nhật có chiều rộng "c" và chiều cao "d" có tâm ở phía bên phải và cách vị trí lý thuyết của tâm sợi đốt chính (công suất cao) một khoảng "v" và ở phía trên vị trí này một khoảng "u".

2.2.2 Ở phía trên một đường thằng tiếp tuyến với cạnh trên của hình chiếu sợi đốt chính (công suất cao) và nghiêng lên từ trái sang phải một góc 25⁰;

2.2.3 Ở phía bên phải của hình chiếu sợi đốt chính (công suất cao).

3. Hình chiếu đứng

Đèn được đặt với đầu đèn ở bên dưới và trục chuẩn thẳng đứng, đèn được nhìn theo hướng vuông góc với trục của sợi đốt chính (công suất cao).

3.1. Hình chiếu của sợi đốt chính (công suất cao) nằm hoàn toàn trong một hình chữ nhật có chiều cao "a" và chiều rộng "h" và tâm hình chữ nhật ở vị trí lý thuyết của tâm sợi đốt.

3.2. Tâm của sợi đốt chính (công suất) không được dịch chuyển so với trục chuẩn một khoảng cách lớn hơn "k".

3.3. Tâm của sợi đốt phụ (công suất thấp) không được dịch chuyển lớn hơn ± 2 mm so với trục chuẩn (± 0,4 mm đối với đèn sợi đốt chuẩn).

Kích thước tính bằng milimét

Hình chiếu cạnh

Hình A.18

Bảng A.18

Hình chiếu đứng

Hình A.19

Bảng A.19

Kích thước tính bằng milimét

Hình A.20

Bảng A.20

⁽¹⁾ Các đèn sợi đốt với đui BA 15d có thể được dung cho các mục đích đặc biệt; chúng có cùng các Kích thước.

⁽²⁾ Sai lệch ngang lớn nhất của tâm sợi đốt so với hai mặt phẳng vuông góc với nhau cùng chứa trục chuẩn và trong đó một mặt phẳng chứa trục của các chốt.

⁽³⁾ Đối với các đèn 24 V công suất lớn có hình dạng sợi đốt khác, các yêu cầu kỹ thuật bổ sung đang được xem xét.

⁽⁴⁾ Xem 6.2.3.3.

Kích thước tính bằng milimét

Hình A.21

Bảng A.21

⁽¹⁾ Các đèn sợi đốt với đui BA 15 d có thể được dung cho các mục đích đặc biệt; chúng có cùng các Kích thước.

⁽²⁾ Sai lệch ngang lớn nhất của tâm sợi đốt so với hai mặt phẳng vuông góc với nhau cùng chứa trục chuẩn và trong đó một mặt phẳng chứa trục của các chốt.

⁽³⁾ Đối với các đèn 24 V công suất lớn có hình dạng sợi đốt khác, các yêu cầu kỹ thuật bổ sung đang được xem xét.

⁽⁴⁾ Xem 6.2.3.3.

Kích thước tính bằng milimét

Hình A.22

Bảng A.22

⁽¹⁾ Kích thước này tương đương với khoảng cách giữa 2 lỗ có đường kính 3,5 mm, mỗi lỗ giữ một đui.

⁽²⁾ Sợi đốt phải được cho vào trong một xy lanh dài 19mm đồng trục với trục đèn sợi đốt và được đặt đối xứng với tâm đèn. Đường kính của xylanh này đối với đèn sợi đốt 6 V và 12 V: d + 4 mm (đối với đèn sợi đốt chuẩn : d + 2mm) và đối với đèn sợi đốt 24 V, d + 5 mm, "d" là đường kính danh nghĩa của sợi đốt do nhà sản xuất quy định.

⁽³⁾ Sai lệch của tâm sợi đốt so với tâm của chiều dài đèn không được lớn hơn ± 2,0 mm (đối với đèn sợi đốt chuẩn: ± 0,5 mm) được đo theo hướng của trục chuẩn. (4) 4,5 mm đối đèn sợi đốt 6 V.

⁽⁵⁾ 16,5 mm đối với đèn sợi đốt 24 V.

Kích thước tính bằng milimét

Đèn sợi đốt chỉ dùng cho đèn lùi

Hình A.23

Bảng A.23

⁽¹⁾ Kích thước này tương đương với khoảng cách giữa 2 lỗ đường kính 3,5 mm.

⁽²⁾ Vị trí của sợi đốt được kiểm tra bằng sử dụng "Hệ thống hộp", bản C21 W/2.

Các yêu cầu của phép chiếu trên màn hình

Phép thử này dùng để xác định liệu một đèn sợi đốt có phù hợp với các yêu cầu không bằng kiểm tra vị trí của sợi đốt có chính xác so với trục chuẩn và với tâm của chiều dài đèn không.

Kích thước tính bằng milimét

Hình A.24

Bảng A.24

d - đường kính danh nghĩa của sợi đốt do nhà sản xuất qui định

Đối với đèn sợi đốt chuẩn: a = 2,0 + d                 k = 0,5

Phương pháp thử và các yêu cầu

1. Đèn được đặt trong một đui đèn có thể quay 360^o xung quanh trục chuẩn và có thể nhìn thấy Hình chiếu đứng của sợi đốt trên màn hình khi ảnh của sợi đốt được chiếu trên màn hình. Mặt phẳng chuẩn trên màn hình trùng hợp với tâm đèn. Trục trung tâm nhìn thấy trên màn hình trùng với tâm của chiều dài đèn.

2. Hình chiếu đứng.

2.1 Hình chiếu của sợi đốt phải nằm hoàn toàn trong hình chữ nhất khi đèn được quay 360^o.

2.2 Tâm của sợi đốt không được dịch chuyển lớn hơn khoảng cách "k" so với trục trung tâm.

Kích thước tính bằng milimét

Hình A.25

Bảng A.25

⁽¹⁾ Sai lệch ngang lớn nhất của tâm sợi đốt so với hai mặt phẳng vuông góc với nhau cùng chứa trục chuẩn và một trong hai mặt phẳng đó chứa trục của các chốt.

⁽²⁾ Xem 6.2.3.3.

⁽³⁾ Trên toàn bộ chiều dài của đui không được có các vấu nhô ra hoặc mối hàn vượt quá đường kính lớn nhất cho phép của đui.

Kích thước tính bằng milimét

Hình A.26

Bảng A.26

⁽¹⁾ Kiểu này được cấp bằng sáng chế, áp dụng các điều kiện của ISO/IEC.

⁽²⁾ Sai lệch ngang lớn nhất của tâm sợi đốt so với hai mặt phẳng vuông góc với nhau cùng chứa trục chuẩn và trong đó một mặt phẳng chứa trục XX.

⁽³⁾ Xem 6.2.3.3.

Kích thước tính bằng milimét

Hình A.27

Bảng A.27

⁽¹⁾ Kiểu này được cấp bằng sáng chế, áp dụng các điều kiện của ISO/IEC.

⁽²⁾ Sai lệch ngang lớn nhất của tâm sợi đốt so với hai mặt phẳng vuông góc với nhau cùng chứa trục chuẩn và trong đó một mặt phẳng chứa trục XX.

⁽³⁾ Xem 6.2.3.3.

Kích thước tính bằng milimét

Hình A.28

Chú thích

Mặt phẳng V-V chứa trục chuẩn và đường tâm của các vấu.

Mặt phẳng H-H (vị trí bình thường của vỏ che) vuông góc với mặt phẳng V-V và chứa trục chuẩn.

Kích thước tính bằng milimét

Bảng A.28

⁽¹⁾ Bóng không màu hoặc vàng chọn lọc; các yêu cầu kỹ thuật về quang học của bảng áp dụng cho các bóng không màu.

⁽²⁾ Mặt phẳng chuẩn vuông góc với trục chuẩn và tiếp xúc với bề mặt phía trên của vấu có chiều rộng 4,5 mm.

⁽³⁾ Các Kích thước a, b , c và β thuộc về mặt phẳng song song với mặt phẳng chuẩn và cắt hai cạnh của vỏ che ở khoảng cách bằng e + 1,5 mm.

⁽⁴⁾ Sai lệch góc chấp nhận được của vị trí mặt phẳng vỏ che so với vị trí danh nghĩa.

(5) Các yêu cầu phê duyệtkiểu. Các yêu cầu đối với sự phù hợp của sản xuất đang được xem xét.

Loại S3: Đèn sợi đốt cho xe máy (moped)

Kích thước tính bằng mm

Hình A.29

Bảng A.29

⁽¹⁾ Bóng không màu hoặc màu vàng chọn lọc; các yêu cầu kỹ thuật về quang học của bảng áp dụng cho các bóng không màu.

⁽²⁾ Khoảng cách có liên quan tới tâm phát sáng (luminous centre of gravity).

⁽³⁾ Sai lệch ngang của trục sợi đốt so với trục chuẩn. Cần kiểm tra sai lệch này trong hai mặt phẳng vuông góc với nhau.

Loại S4 : Đèn sợi đốt cho đèn xe máy

Kích thước tính bằng milimét

Đầu đèn BAX 15d

Hình A.30

Mặt phẳng VV chứa trục chuẩn và đường tâm của chốt chuẩn.

Mặt phẳng HH chứa trục chuẩn và vuông góc với mặt phẳng VV.

Vị trí vật kính của mặt phẳng SS đi qua các cạnh của vỏ che song song với mặt phẳng HH.

Kích thước tính bằng milimét

Bảng A.30 - Đầu đèn : BAX 15d

Chú thích

⁽¹⁾ Đầu đèn theo công bố của IEC 61 đang được soạn thảo.

⁽²⁾ Các Kích thước a, b, c và b thuộc về một mặt phẳng song song với mặt phẳng chuẩn và cắt hai cạnh của vỏ che ở khoảng cách bằng e ± 1,5 mm.

⁽³⁾ Mặt phẳng chuẩn vuông góc với trục chuẩn và tiếp xúc với bề mặt trên của chốt có chiều dài 2 mm.

⁽⁴⁾ Bóng không màu hoặc màu vàng chọn lọc, các đặc tính quang học của bảng áp dụng cho bóng không màu.

⁽⁵⁾ Sai lệch chấp nhận được của mặt phẳng đi qua các cạnh của vỏ che từ vị trí vật kính.

⁽⁶⁾ Các giá trị trong cột bên trái có liên quan tới sợi đốt chùm sáng xa, các giá trị trong cột bên phải có liên quan tới sợi đốt chùm sáng gần.

Kích thước tính bằng milimét

Các hình vẽ không bắt buộc; mục đích duy nhất của các hình vẽ là để kiểm tra các Kích thước.

Hình A.31

Bảng A.31

Bảng A.32 - Các đặc tính

Kích thước tính bằng milimét

Bảng A.33 - Các kích thước có liên quan trong các sơ đồ trên các bản 4 và 5

Kích thước tính bằng milimét
