Tiêu chuẩn Việt Nam TCVN6474:2017

TIÊU CHUẨN QUỐC GIA

TCVN 6474:2017

KHO CHỨA NỔI - PHÂN CẤP VÀ GIÁM SÁT KỸ THUẬT

Floating storage units - Rules for classification and technical supervision

Lời nói đầu

TCVN 6474 : 2017 thay thế cho TCVN 6474 - 1 : 2007 ÷ TCVN 6474 - 9 : 2007.

TCVN 6474 : 2017 “Kho chứa nổi - phân cấp và giám sát kỹ thuật” do Cục Đăng kiểm Việt Nam biên soạn, Bộ Giao thông vận tải đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

TCVN 6474 : 2017 được xây dựng dựa trên việc tham khảo Quy phạm “Rules for building and classing Floating Production Installations 2015” của ABS, và “Rules for building and classing Facilities on Offshore Installations 2015” của ABS.

KHO CHỨA NỔI -PHÂN CẤP VÀ GIÁM SÁT KỸ THUẬT

Floating storage units - Rules for classification and technical supervision

1  Quy định chung

1.1  Phạm vi áp dụng

1.1.1Tiêu chuẩn này được áp dụng cho các kho chứa nổi tự hành và không tự hành sử dụng cho mục đích sản xuất, chứa và xuất dầu trong hoạt động thăm dò và khai thác dầu khí.

1.1.2Tiêu chuẩn này quy định những yêu cầu về phân cấp và chế tạo đối với các kho chứa nổi.

1.1.3Các hoạt động giám sát kỹ thuật và phân cấp các kho chứa nổi.

1.1.4 Tiêu chuẩn này áp dụng cho các kho chứa nổi đóng mới, hoán cải, sửa chữa và trong khai thác.

1.2  Tài liệu viện dẫn

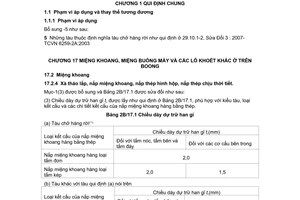

Bộ Tiêu chuẩn Việt Nam từ TCVN 6259-1:2003 đến TCVN 6259-12 : 2003 Quy phạm phân cấp và đóng tàu biển vỏ thép (*) bao gồm:

(*) Lưu ý: TCVN 6259 : 2003 được sử dụng để biên soạn QCVN 21 : 2010/BGTVT Quy phạm phân cấp và đóng tàu biển vỏ thép với nội dung được bổ sung sửa đổi thường xuyên, khi sử dụng các viện dẫn tới TCVN 6259 : 2003 cần cập nhật các nội dung tương ứng trong QCVN 21 : 2010/BGTVT.

Bộ Tiêu Chuẩn Việt Nam từ TCVN 5309 : 2016 đến TCVN 5319 : 2016 Giàn di động trên biển.

1) TCVN 5309 : 2016 : Giàn di động trên biển - Phân cấp

2) TCVN 5310: 2016 : Giàn di động trên biển - Thân giàn

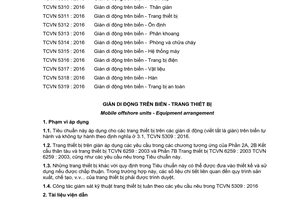

3) TCVN 5311 : 2016 : Giàn di động trên biển - Trang thiết bị

4) TCVN 5312 : 2016 : Giàn di động trên biển - Ổn định

5) TCVN 5313 : 2016 : Giàn di động trên biển - Phân khoang

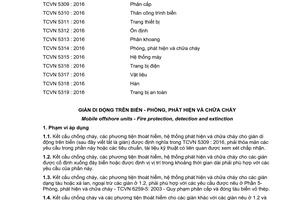

6) TCVN 5314 : 2016 : Giàn di động trên biển - Phòng và chữa cháy

7) TCVN 5315 : 2016 : Giàn di động trên biển - Hệ thống máy

8) TCVN 5316 : 2016 : Giàn di động trên biển - Trang bị điện

9) TCVN 5317 : 2016 : Giàn di động trên biển - Vật liệu

10) TCVN 5318 : 2016 : Giàn di động trên biển - Hàn

11) TCVN 5319 : 2016 : Giàn di động trên biển - Trang bị an toàn

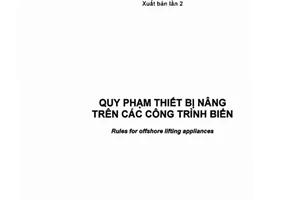

TCVN 6968 : 2007 - Quy phạm thiết bị nâng trên các công trình biển.

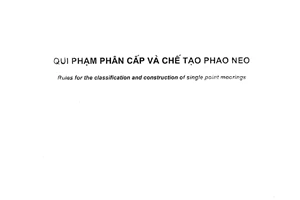

TCVN 6809 : 2001 - Quy phạm phân cấp và chế tạo phao neo.

TCVN 8404 : 2010 - Quy phạm phân cấp và giám sát kỹ thuật hệ thống đường ống mềm.

TCVN 6277 : 2003 - Quy phạm hệ thống điều khiển tự động và từ xa.

TCVN 6475 : 2016 - Hệ thống đường ống biển - Phân cấp và giám sát kỹ thuật.

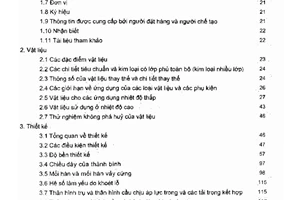

TCVN 8366 : 2010 - Bình chịu áp lực - Yêu cầu về thiết kế và chế tạo.

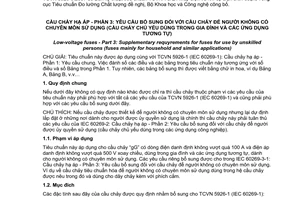

TCVN 5926-3 : 2007 - Cầu chảy hạ áp - Phần 3: Yêu cầu bổ sung đối với cầu chảy để người không có chuyên môn sử dụng.

TCVN 5935 : 2013 - Cáp điện có cách điện dạng đùn và phụ kiện cho điện áp danh định từ 1kv đến 30 kv.

SOLAS - Công ước quốc tế về an toàn sinh mạng con người trên biển.

FSS Code - Bộ luật quốc tế về các hệ thống an toàn chống sư cháy.

MODU Code - Bộ luật chế tạo và trang bị cho các khoan di động trên biển.

1.3  Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau:

1.3.1 Kho chứa nổi(Floating storage unit) là cấu trúc nổi chuyên dùng để chứa, sơ chế dầu phục vụ thăm dò, khai thác, chế biến dầu khí.

1.3.2 Chủ kho chứa nổi (Owner) là chủ sở hữu hoặc người quản lý hoặc người khai thác hoặc người thuê kho chứa nổi.

1.3.3 Hồ sơ đơn vị giám sát(Register documents) bao gồm các giấy chứng nhận, các phụ lục đính kèm giấy chứng nhận, các báo cáo kiểm tra hoặc thử và các tài liệu liên quan theo quy định.

1.3.4 Két dằn(Ballast tank): Két dùng để chứa nước dằn, bao gồm két dằn cách ly, két dằn mạn, két dằn đáy đôi, két đỉnh mạn, két hông, két mũi và két đuôi kho chứa nổi. Một két được sử dụng vừa để dằn vừa để chở hàng sẽ được coi như là một két dằn khi nó bị ăn mòn đángkể.

1.3.5 Kiểm tra tiếp cận(Close-up survey): Loại kiểm tra mà đơn vị giám sát viên có thể kiểm tra được các chi tiết của kết cấu trong tầm nhìn gần, có nghĩa là trong tầm sờ được của tay.

1.3.6 Cơ cấu dọc trong mặt cắt ngang(Longituditional members in the transverse section): Bao gồm tất cả các cơ cấu dọc như tôn bao, dầm dọc, sống dọc boong, sống dọc mạn, sống đáy dưới, sống đáy trên và các vách dọc tại mặt cắt ngang đang xét.

1.3.7 Khoang/Két đại diện(Representative tank): Két có khả năng phản ánh được trạng thái kỹ thuật của các két khác có kiểu và điều kiện làm việc tương tự và có hệ thống ngăn ngừa ăn mòn tương tự. Khi chọn số lượng két đại diện phải xét đến điều kiện làm việc, quá trình sửa chữa và các vùng nguy hiểm hoặc các vùng có nghi ngờ.

1.3.8 Khu vực nghi ngờ(Suspected area) : Những khu vực biểu hiện bị ăn mòn nhiều và/hoặc những khu vực mà giám sát viên thấy có chiều hướng ăn mòn nhanh.

1.3.9 Ăn mòn đáng kể(Substantial corrosion) : Loại ăn mòn có mức độ hao mòn vượt quá 75% giới hạn cho phép nhưng vẫn nằm trong mức độ có thể chấp nhận được.

1.3.10 Hệ thống chống ăn mòn(Corrosion prevention system) : Được coi như một lớp phủ cứng hoàn toàn.

1.3.11 Dầu(Oil): Sản phẩm dầu mỏ, bao gồm dầu thô, dầu nặng, dầu bôi trơn, dầu hỏa, xăng và các loại dầu khác được quy định theo các bộ luật và các quy định liên quan.

1.3.12 Ngày ấn định kiểm tra hàng năm(Anniversary Date): là ngày tương ứng với ngày hết hạn của Giấy chứng nhận phân cấp, nhưng không bao gồm ngày hết hạn của Giấy chứng nhận phân cấp.

1.3.13 Hệ thống công nghệ bao gồm hệ thống xử lý, an toàn và điều khiển, hệ thống trợ giúp công nghệ và các thiết bị phụ trợ cho quá trình xử lý hỗn hợp chất lỏng hyđrô cácbon và khí từ giếng hoặc các nguồn khác. Thông thường hệ thống công nghệ bao gồm tất cả các thiết bị từ (và bao gồm) cây Nôen hoặc bích đầu vào đầu tiên của đường dẫn dung chất từ giếng tới (và bao gồm) bích cuối cùng trên boong.

1.3.14 Hệ thống trợ giúp công nghệ bao gồm hệ thống cấp và phân phối điện, hệ thống cung cấp khí cho khí cụ/ phục vụ, hệ thống cung cấp nước sạch, hệ thống thông gió và điều hòa không khí (heat, ventilation and air conditioning - HVAC), hệ thống khí cụ, hệ thống liên lạc và hệ thống chữa cháy cần thiết cho sự sản xuất/xử lý hyđrô cácbon.

1.3.15 Vùng nguy hiểm(Hazardous area) Vùng nguy hiểm là tất cả các vùng có nguy cơ phát sinh khí cháy trong không khí có thể dẫn tới nguy cơ cháy nổ. Vùng nguy hiểm được chia thành ba vùng là vùng 0, vùng 1 và vùng 2, được định nghĩa như sau:

a) Vùng 0 là vùng khí cháy luôn luôn hoặc thường xuyên xuất hiện trong không khí.

b) Vùng 1 là vùng khí cháy có thể xuất hiện trong không khí trong trạng thái vận hành.

c) Vùng 2 là vùng khí cháy không thường xuyên xuất hiện trong không khí và nếu có xuấthiện thì chỉ trong một thời gian ngắn.

1.3.16 Sơ đồ công nghệ và điều khiển(P&l diagram) chỉ ra kích cỡ, thiết kế và điều kiện làm việc của mỗi bộ phận xử lý chính, kích thước danh nghĩa của đường ống và van, khí cụ điều khiển và cảm biến, thiết bị ngắt và giảm áp cùng với chế độ cho bộ điều khiển, mạch tín hiệu, các chế độ cho bộ điều khiển, sự liên tục của tất cả đường ống, và ranh giới của các cụm thiết bị sản xuất và bệ đỡ.

1.3.17 Danh sách đánh giá chức năng và phân tích an toàn (S.A.F.E) liệt kê tất cả các bộphận công nghệ và các hệ thống trợ giúp khi sự cố với các thiết bị cảm biến cần thiết và liệt kê các chức năng do mỗi thiết bị thực hiện, và tất cả các thiết bị liên quan đến thiết bị cảm biến, các van ngắt, các thiết bị ngắt, và các hệ thống trợ giúp khi sự cố.

1.3.18 Hệ thống neo buộcđịnh vị giữ cho kho chứa nổi tại một vị trí xác định. Hệ thống bao gồm dây neo buộc, các đầu nối và thiết bị, tời, cọc, neo và thiết bị đẩy. Đối với hệ thống neo đơn thì neo tháp (turret), bàn quay, hệ thống tháo rời, phao, chân neo, v.v... cũng là một phần của hệ thống.

1.3.18.1 Neo chùm(spread) là hệ thống gồm nhiều dây neo võng (catenary) được buộc vào các cọc hoặc neo cản ở đáy biển. Tại mỗi đầu kia của dây neo được gắn riêng rẽ vào tời hoặc chi tiết chặn (stopper) trên kho chứa nổi qua sôma dẫn hướng. Một dây neo võng có thể gồm nhiều đoạn, phao nổi hoặc các cục gia tải dọc theo dây.

1.3.18.2 Neo điểm đơn(Single buoy mooring - SPM) cho phép kho chứa nổi xoay theo thời tiết. Ba loại neo đơn điển hình thường được dùng là:

a) CALM(catenary anchor leg mooring): là hệ thống bao gồm một phao lớn được giữ bởicác dây neo võng. Kho chứa nổi được buộc vào phao bằng xích mềm hoặc kết cấu khung cứng.

b) SALM(single anchor leg mooring): là hệ thống bao gồm một kết cấu neo có sẵn tính nổiđược đặt tại hoặc gần bề mặt nước, và nó được neo xuống đáy biển bằng liên kết dạng khớp.

c) Neo tháp(turret): hệ thống neo tháp gồm nhiều chân neo gắn vào một tháp được thiếtkế như là một phần của kho chứa nổi, tháp này chỉ cho phép kho chứa nổi quay xung quanh tháp, do đó kho chứa nổi có thể xoay theo thời tiết. Tháp neo có thể được gắn bên trong hoặc bên ngoài kho chứa nổi tại phía mũi hoặc đuôi kho chứa nổi. Thông thường tháp này được nổi xuống đáy biển thông qua hệ thống neo chùm.

d) Tay càng(yoke arm): là hệ thống đặt tại mũi kho chứa nổi chỉ cho phép chuyển độngquay tương đối giữa kho chứa nổi và hệ thống neo gắn xuống đáy biển.

1.3.19 Hệ thống định vị động bao gồm tất cả các thiết bị cần thiết để điều khiển vị trí và hướng của kho chứa nổi trong một giới hạn định trước bằng các thiết bị đẩy. Và Thiết bị đẩyở đây sẽ hỗ trợ hệ thống neo chính (thông thường là hệ thống tĩnh) và giảm tải lên bộ phận của hệ thống neo chính.

1.3.20 Hệ thống dưới biển(subsea system) là một hệ thống ống mềm vận chuyển hyđrô cácbon từ đường ống dưới biển đến các bộ phận trên bề mặt. Hệ thống dưới biển bao gồm đường ống dưới biển, hệ thống giếng dưới biển và ống đứng.

1.3.20.1 Ống dẫn mềm dưới đáy biển được dùng để nối một điểm dưới biển đến một điểm dưới biển khác trước khi nối vào ống đứng.

1.3.20.2 Cụm van(PLEM) là một cụm các van và các bộ phận hoặc các thiết bị có chức năng tương đương dùng để nối các hệ thống sản xuất với đường ống chuyển hàng tới hoặc từ bờ, hệ thống xuất hàng hoặc với một hệ thống khác.

a) Cụm van(PLEM)nhập: là một thiết bị nối với ống đứng nhập và đường cấp hoặc đầugiếng.

b) Cụm van (PLEM)xuất: là một thiết bị nối giữa ống đứng xuất và đường cấp sản phẩm.

1.3.20.3 Ống đứng(Riser) là một ống cứng hoặc mềm dưới biển nối các thiết bị trên bề mặt với đáy biển, ống đứng cung cấp đường dẫn thỏa mãn các chức năng yêu cầu như đường dẫn dung chất, điện, v.v...

1.3.20.4 Hệ thống ống đứng(riser system) bao gồm toàn bộ các bộ phận, hệ thống điều khiển, hệ thống an toàn và thiết bị kéo căng để đảm bảo tính toàn vẹn của ống đứng trong quá trình khai thác.

1.3.20.5 Kết cấu đỡ ống đứng(riser support) bao gồm bất kì kết cấu gắn kết nào (gồm cả thiết bị nổi) dùng để bảo đảm tính toàn vẹn kết cấu cho ống đứng hoặc để chuyền tải sang kết cấu đỡ.

1.3.20.6 Ống mềm kết nối(jumper hose) là các ống dùng cùng với các ống đứng cứng để cho phép chuyển động tương đối giữa phương tiện nổi và phần chìm của ống đứng, ống mềm kết nối có thể được dùng để nối ống góp dưới biển với đầu giếng.

1.3.21Ống nổi(floating hose) là ống dẫn dùng để chuyển hyđrô cácbon từ SPM hoặc ống góp của kho chứa nổi đến ống góp của tàu nhận.

1.4  Kí hiệu và viết tắt

Các ký hiệu và viết tắt sử dụng trong Tiêu chuẩn này:

1.4.1 API (American Petroleum Institute): Viện dầu khí Hoa Kỳ.

1.4.2 FPSO(Floating Production, Storage and Offloading System): Kho chứa nổi có chức năng khai thác, chứa và xuất dầu.

1.4.3 FSO(Floating Storage and Offloading System): Kho chứa nổi có chức năng chứa và xuất dầu.

1.4.4 FPS(Floating Production and Offloading System): Kho chứa nổi có chức năng khai thác và xuất dầu.

1.4.5 TLP(Tension Leg Platform): Giàn chân căng.

1.4.6 Spar: giàn có dạng phao trụ.

1.4.7 UWILD(Under Water Inspection In Lieu of Drydocking Survey): Kiểm tra dưới nước thay thế cho kiểm tra trên đà.

2  Phân Cấp

2.1  Phân cấp và giám sát kỹ thuật

2.1.1  Quy định chung

2.1.1.1Tất cả các kho chứa nổi thuộc phạm vi áp dụng nêu tại 1.1 phải được phân cấp và giám sát kỹ thuật phù hợp với các quy định của Tiêu chuẩn này.

2.1.1.2Những kho chứa nổi được thiết kế hoặc đóng theo các tiêu chuẩn khác với những yêu cầu của tiêu chuẩn này sẽ được xét phân cấp nếu thấy mức độ an toàn tương đương với các yêu cầu của tiêu chuẩn này. Trong những trường hợp như vậy, chủ kho chứa nổi hoặc đơn vị thiết kế phải thông báo cho đơn vị thẩm định thiết kế ngay từ giai đoạn thiết kế ban đầu để có thể xem xét chấp nhận cơ sở của thiết kế.

2.1.2  Cấp của kho chứa nổi

2.1.2.1Nguyên tắc chung

2.1.2.1.1Tất cả các kho chứa nổi sau khi được thiết kế, chế tạo và kiểm tra hoàn toàn phù hợp với Tiêu chuẩn này sẽ được Đơn vị giám sát trao cấp tương ứng với các ký hiệu cấp như quy định ở 2.1.2.2 dưới đây.

2.1.2.1.2Tất cả các kho chứa nổi đã được Đơn vị giám sát trao cấp phải duy trì cấp kho chứa nổi theo các quy định ở 2.1.2.3.

2.1.2.2Ký hiệu cấp của kho chứa nổi

2.1.2.2.1Các ký hiệu cấp cơ bản:

2.1.2.3 Các kho chứa nổi sau khi được thiết kế, chế tạo và kiểm tra phù hợp với Tiêu chuẩn này sẽ được trao cấp tương ứng và ghi vào sổ đăng ký kho chứa nổi.

VR: ký hiệu kho chứa nổi thỏa mãn các quy định của Tiêu chuẩn này;

*: Ký hiệu kho chứa nổi chế tạo mới được sự giám sát của đơn vị giám sát;

*: Ký hiệu kho chứa nổi chế tạo mới dưới sự giám sát của tổ chức phân cấp khácđược ủy quyền hoặc công nhận;

(*): Ký hiệu kho chứa nổi chế tạo mới không có giám sát hoặc dưới sự giám sát của tổ chức phân cấp khác không được công nhận.

2.1.2.3.1Ký hiệu về thân kho chứa nổi: H

Thân kho chứa nổi sẽ được trao cấp với ký hiệu như sau:

* VRH: Thân kho chứa nổi có thiết kế được thẩm định phù hợp với các quy định của Tiêuchuẩn này và được kiểm tra phân cấp trong chế tạo mới phù hợp với hồ sơ thiết kế đã đượcthẩm định.

*VRH: Thân kho chứa nổi do một tổ chức phân cấp khác được ủy quyền hoặc công nhận tiến hành thẩm định thiết kế, giám sát kỹ thuật trong chế tạo mới và sau đó được kiểm tra phân cấp thỏa mãn các quy định của Tiêu chuẩn này.

(*) VRH: Thân kho chứa nổi không được bất kỳ tổ chức phân cấp nào (hoặc tổ chức phân cấp không được công nhận) thẩm định thiết kế, giám sát kỹ thuật trong chế tạo mới, nhưng sau đó được kiểm tra phân cấp thỏa mãn các quy định của Tiêu chuẩn này.

2.1.2.3.2 Ký hiệu về hệ thống máy kho chứa nổi: M

Hệ thống máy của kho chứa nổi tự hành sẽ được trao cấp với ký hiệu như sau:

* VRM: Hệ thống máy kho chứa nổi có thiết kế được thẩm định phù hợp với các quy định của Tiêu chuẩn này và được kiểm tra phân cấp trong chế tạo và lắp đặt phù hợp với hồ sơ thiết kế đã được thẩm định.

* VRM: Hệ thống máy kho chứa nổi do một tổ chức phân cấp khác được ủy quyền hoặc công nhận tiến hành thẩm định thiết kế, giám sát kỹ thuật trong chế tạo và sau đó được kiểm tra phân cấp thỏa mãn các quy định của Tiêu chuẩn này.

(*) VRM: Hệ thống máy kho chứa nổi không được bất kỳ tổ chức phân cấp nào (hoặc tổ chức phân cấp không được Đơn vị giám sát công nhận) thẩm định thiết kế, giám sát kỹ thuật trong chế tạo, nhưng sau đó được kiểm tra phân cấp thỏa mãn các quy định của Tiêu chuẩn này.

2.1.2.3.3Dấu hiệu bổ sung

a) Dấu hiệu phân khoang , ,

Nếu kho chứa nổi thỏa mãn những yêu cầu ở Phần 9 của TCVN 6259 : 2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép thì ngoài ký hiệu cấp cơ bản còn được bổ sung một trong các dấu hiệu sau: hoặc hoặc. Những số này biểu thị số khoang kề cậnnhau bị ngập thì kho chứa nổi vẫn thỏa mãn các yêu cầu của Chương 3 Phần 9 của TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép. Trong trường hợp dấu hiệu phân khoangthì có thể không cần ghi bổ sung.

b) Dấu hiệu kiểm tra phần chìm thân kho chứa nổi dưới nước IWS (in water survey)

Nếu thỏa mãn những yêu cầu kiểm tra phần chìm thân kho chứa nổi dưới nước của Tiêu chuẩn này và nếu có yêu cầu của chủ kho chứa nổi, cấp kho chứa nổi sẽ được bổ sung dấu hiệu IWS.

c) Dấu hiệu về công dụng của kho chứa nổi

Tùy thuộc vào công dụng của kho chứa nổi, ký hiệu cấp kho chứa nổi sẽ có thêm các dấu hiệu sau:

FPSO: Dùng để sản xuất, chứa và xuất dầu

FPS: Dùng để sản xuất dầu

FSO: Dùng để chứa và xuất dầu

d) Dấu hiệu về kiểu kho chứa nổi

e) Dấu hiệu về hệ thống định vị động DPS (Dynamic positioning system)

Nếu kho chứa nổi được lắp đặt hệ thống định vị động thì ký hiệu cấp kho chứa nổi sẽ có thêm dấu hiệu bổ sung DPS.

f) Dấu hiệu về kho chứa nổi có khả năng ngắt kết nối (Disconnectable)

Kho chứa nổi có hệ thống đẩy và các thiết bị ngắt kết nối với hệ thống neo và các hệ thống ống đứng (riser systems) để cho phép kho chứa nổi chạy khỏi vùng thời tiết khắc nghiệt hay đi tìm nơi trú ẩn sử dụng chính hệ thống đẩy của kho chứa nổi trong một điều kiện môi trường thiết kế được chỉ ra, sẽ được phân cấp với dấu hiệu bổ sung Disconnectable.

g) Dấu hiệu về vùng và điều kiện khai thác

Nếu kho chứa nổi được khai thác ở một vùng nhất định và khi thiết kế đã xét tới tải trọng sóng, gió, băng và dòng chảy lớn nhất có thể xảy ra ở vùng đó thì vùng, tải trọng và gia cường chống băng này sẽ được ghi bổ sung vào ký hiệu cấp.

h) Ngoài những ký hiệu cấp cơ bản của hệ thống máy kho chứa nổi, có thể bổ sung các dấu hiệu sau đây:

Dấu hiệu tự động hóa: MC, M0, M0.A, M0.B, M0.C, M0.D

Hệ thống máy được trang bị hệ thống điều khiển tự động và từ xa phải thỏa mãn các yêu cầu tương ứng của TCVN 6277 : 2003- Quy phạm hệ thống điều khiển tự động và từ xa”

2.1.2.3.4Ví dụ về ký hiệu cấp

* VRH FPSO Ship type IWS DPS Bach Ho Field

* VRM

Đây là ký hiệu cấp của kho chứa nổi kiểu tàu, sản xuất, chứa và xuất dầu được chế tạo mới dưới sự giám sát và thỏa mãn yêu cầu của Tiêu chuẩn này, có dấu hiệu kiểm tra phần chìm thân kho chứa nổi dưới nước, có hệ thống định vị động hoạt động tại mỏ Bạch Hổ và tự hành.

2.1.2.3.5Ngôn ngữ sử dụng để ghi ký hiệu cấp của kho chứa nổi có thể là tiếng Việt hoặc tiếng Anh tùy theo yêu cầu của chủ kho chứa nổi.

2.1.2.4 Duy trì cấp

a) Kho chứa nổi đã được trao cấp thì cấp đó sẽ được duy trì nếu các kết quả kiểm tra hoàntoàn phù hợp với các yêu cầu của Tiêu chuẩn này.

b) Chủ kho chứa nổi hay đại diện của họ có tráchnhiệm báo cáo mọi trục trặc, hư hỏng, sựcố xảy ra có ảnh hưởng tới cấp đã trao cho kho chứa nổi và phải yêu cầu tiến hành kiểm tra ngay.

2.1.2.5Rút cấp và thay đổi ký hiệu cấp kho chứa nổi.

2.1.2.5.1 Kho chứa nổi đã được trao cấp sẽ bị rút cấp trong các trường hợp sau:

a) Khi kho chứa nổi không còn sử dụng được nữa;

b) Khi có yêu cầu của chủ kho chứa nổi.

c) Kho chứa nổi không được kiểm tra để duy trì cấp theo quy định của Tiêu chuẩn theođúng thời gian ghi trong giấy chứng nhận.

d) Khi chủ giàn không sửa chữa những hư hỏng hay khuyết tật có ảnh hưởng đến cấp củagiàn theo yêu cầu.

2.1.2.5.2Cấp của kho chứa nổi đã ghi trong giấy chứng nhận phân cấp có thể được thay đổi hoặc hủy bỏ nếu có sự thay đổi hoặc vi phạm các điều kiện làm cơ sở để trao cấp cho kho chứa nổi.

2.1.2.6Phân cấp lại

2.1.2.6.1Chủ kho chứa nổi có thể yêu cầu phân cấp lại cho kho chứa nổi đã bị rút cấp, theo trình tự thủ tục như phân cấp lần đầu. Cấp của kho chứa nổi sẽ được quyết định sau khi kiểm tra trạng thái kỹ thuật hiện tại và xem xét đến những đặc điểm của kho chứa nổi và thiết bị vào thời điểm kho chứa nổi bị rút cấp. Nếu kho chứa nổi bị rút cấp muốn phân cấp lại thì phải tiến hành kiểm tra với khối lượng kiểm tra tùy thuộc vào trạng thái kỹ thuật của kho chứa nổi.

2.1.2.6.2 Nếu kết quả kiểm tra cho thấy trạng thái kỹ thuật của kho chứa nổi hoàn toàn phù hợp với yêu cầu của Tiêu chuẩn này thì kho chứa nổi có thể phục hồi cấp trước đây đã được trao hoặc trao cấp khác nếu xét thấy cần thiết.

2.1.2.7Giấy chứng nhận phân cấp

2.1.2.7.1Cấp giấy chứng nhận phân cấp

Sau khi hoàn thành kiểm tra phân cấp trong chế tạo mới, kiểm tra lần đầu để phân cấp, kiểm tra định kỳ hoặc kiểm tra phân cấp lại, nếu kho chứa nổi phù hợp với các yêu cầu của Tiêu chuẩn này thì giấy chứng nhận phân cấp sẽ được cấp cho kho chứa nổi.

2.1.2.7.2Xác nhận hiệu lực giấy chứng nhận phân cấp

Giấy chứng nhận phân cấp cho kho chứa nổi sẽ có giá trị nếu kho chứa nổi được tiến hành kiểm tra theo chu kỳ như quy định và kết quả kiểm tra chứng tỏ kho chứa nổi hoàn toàn phù hợp với các yêu cầu của tiêu chuẩn này.

2.1.2.7.3 Cấp giấy chứng nhận phân cấp tạm thời

Trong khi chờ cấp giấy chứng nhận phân cấp chính thức, nếu kết quả kiểm tra cho thấy kho chứa nổi phù hợp với các yêu cầu của tiêu chuẩn thì kho chứa nổi sẽ được cấp giấy chứng nhận phân cấp tạm thời.

2.1.2.7.4Hiệu lực của Giấy chứng nhận phân cấp và Giấy chứng nhận phân cấp tạm thời

2.1.2.7.4.1 Giấy chứng nhận phân cấp có hiệu lực trong thời hạn không quá 5 năm tính từ ngày hoàn thành kiểm tra phân cấp hoặc kiểm tra định kì. Giấy chứng nhận phân cấp được giahạn tối đa 5 tháng tính từ ngày kết thúc kiểm tra định kì nếu kho chứa nổi được đăng kí đã được kiểm tra định kì theo yêu cầu của tiêu chuẩn này có xác nhận của đơn vị kiểm tra/giám sát.

2.1.2.7.4.2 Giấy chứng nhận phân cấp được gia hạn theo quy định ở 2.1.2.6.4.1 trên sẽ mất hiệu lực sau khi Giấy chứng nhận phân cấp được cấp chính thức cho kho chứa nổi.

2.1.2.7.4.3 Giấy chứng nhận phân cấp tạm thời chỉ có hiệu lực với thời hạn tối đa là 5 tháng tính từ ngày cấp Giấy chứng nhận đó. Giấy chứng nhận phân cấp tạm thời sẽ mất hiệu lực khiGiấy chứng nhận phân cấp chính thức được cấp.

2.1.2.7.4.4 Giấy chứng nhận phân cấp và Giấy chứng nhận phân cấp tạm thời sẽ bị mất hiệu lực khi kho chứa nổi bị rút cấp theo quy định 2.1.2.4.1.

2.1.2.7.4.5 Giấy chứng nhận phân cấp sẽ bị mất hiệu lực nếu không thỏa mãn yêu cầu 2.1.2.6.2.

2.1.2.7.5Lưu trữ, cấp lại và trả lại giấy chứng nhận

2.1.2.7.5.1 Thuyền trưởng có trách nhiệm lưu giữ Giấy chứng nhận phân cấp hoặc Giấy chứng nhận phân cấp tạm thời trên kho chứa nổi và phải trình khi có yêu cầu.

2.1.2.7.5.2 Chủ kho chứa nổi hoặc thuyền trưởng phải có trách nhiệm yêu cầu đơn vị kiểm tra/giám sát cấp lại ngay Giấy chứng nhận phân cấp hoặc Giấy chứng nhận phân cấp tạm thời khi các Giấy chứng nhận này bị mất hoặc bị rách nát.

2.1.2.7.5.3 Chủ kho chứa nổi hoặc thuyền trưởng phải có trách nhiệm yêu cầu đơn vị kiểm tra/giám sát làm lại ngay Giấy chứng nhận phân cấp hoặc Giấy chứng nhận phân cấp tạm thời khi nội dung ghi trong các Giấy chứng nhận này thay đổi.

2.1.27.5.4 Chủ kho chứa nổi hoặc thuyền trưởng phải trả lại ngay cho đơn vị kiểm tra/giám sát Giấy chứng nhận phân cấp tạm thời sau khi đã được cấp Giấy chứng nhận phân cấp theo quy định 2.1.6.2.1 hoặc đã quá 5 tháng tính từ ngày cấp Giấy chứng nhận phân cấp tạm thời và phải trả lại ngay Giấy chứng nhận phân cấp cũ nếu Giấy chứng nhận phân cấp đã được cấp theo quy định tại 2.1.6.2.1 trừ trường hợp Giấy chứng nhận phân cấp đó bị mất.

2.1.2.7.5.5 Chủ kho chứa nổi hoặc thuyền trưởng phải trả lại ngay cho đơn vị kiểm tra/giámsát Giấy chứng nhận phân cấp hoặc Giấy chứng nhận phân cấp tạm thời khi kho chứa nổi đã bị rút cấp theo quy định2.1.2.4.1 ở trên.

2.1.27.5.6 Chủ kho chứa nổi hoặc thuyền trưởng phải trả lại ngay cho đơn vị kiểm tra/giám sát Giấy chứng nhận phân cấp hoặc Giấy chứng nhận phân cấp tạm thời khi đã bị mất và tìm lại được, sau khi Giấy chứng nhận phân cấp được cấp lại theo 2.1.2.6.5.2 ở trên.

2.1.3  Giám sát kỹ thuật

2.1.3.1 Quy định chung

2.1.3.1.1Khối lượng giám sát kỹ thuật

2.1.3.1.1.1 Hoạt động giám sát kỹ thuật dựa trên cơ sở các quy định của Tiêu chuẩn này. Khi tiến hành giám sát kỹ thuật và phân cấp kho chứa nổi phải thực hiện những công việc sau đây:

a) Thẩm định thiết kế với khối lượng hồ sơ thiết kế được quy định trong các điều tương ứngcủa Tiêu chuẩn này;

b) Giám sát việc chế tạo vật liệu và các sản phẩm, trang thiết bị được sử dụng để chế tạomới, hoán cải, sửa chữa và lắp đặt trên kho chứa nổi hoặc các đối tượng chịu sự giám sát, kiểm tra chứng nhận;

c) Giám sát việc chế tạo mới, hoán cải;

d) Kiểm tra các kho chứa nổi đang khai thác.

2.1.3.1.1.2 Đối tượng giám sát kỹ thuật bao gồm:

a) Tất cả các kho chứa nổi quy định tại 1.1 ở trên;

b) Vật liệu và các sản phẩm, thiết bị lắp đặt trên kho chứa nổi.

2.1.3.1.2 Nguyên tắc giám sát kỹ thuật

2.1.3.1.2.1 Phương pháp giám sát chính: Đơn vị giám sát thực hiện việc giám sát theonhững trình tự được quy định trong Tiêu chuẩn này và các hướng dẫn liên quan, đồng thờicũng có thể tiến hành kiểm tra đột xuất bất cứ hạng mục nào phù hợp với Tiêu chuẩn này trongtrường hợp cần thiết.

2.1.3.1.2.2 Để thực hiện công tác giám sát, chủ kho chứa nổi, các cơ sở chế tạo kho chứa nổi phải tạo mọi điều kiện thuận lợi cho giám sát viên tiến hành kiểm tra, thử nghiệm vật liệu và các sản phẩm chịu sự giám sát của đơn vị giám sát, kể cả việc giám sát viên được đi đến tất cả những nơi sản xuất, thử nghiệm vật liệu và chế tạo các sản phẩm đó.

2.1.3.1.2.3 Các cơ sở thiết kế, chủ kho chứa nổi, cơ sở chế tạo kho chứa nổi và các cơ sở chế tạo sản phẩm công nghiệp phải thực hiện các yêu cầu của Tiêu chuẩn này khi đơn vị giám sát thực hiện công tác giám sát kỹ thuật.

2.1.3.1.2.4 Nếu dự định có những sửa đổi trong quá trình chế tạo liên quan đến vật liệu, kết cấu, máy, trang thiết bị và sản phẩm công nghiệp khác với hồ sơ thiết kế đã được thẩm định thì các bản vẽ hoặc tài liệu sửa đổi phải được trình cho đơn vị thẩm định thiết kế xem xét và thẩm định thiết kế sửa đổi trước khi thi công.

2.1.3.1.2.5 Nếu có những bất đồng xảy ra trong quá trình giám sát giữa đơn vị giám sát với các tổ chức, cá nhân (chủ kho chứa nổi, cơ sở chế tạo, hoán cải, sửa chữa kho chứa nổi, cơ sở chế tạo vật liệu và các sản phẩm) thì các tổ chức này có quyền đề xuất ý kiến của mình trực tiếp với Lãnh đạo từng cấp từ thấp lên cao của bên giám sát để giải quyết.

2.1.3.1.2.6 Đơn vị giám sát có thể từ chối không thực hiện công tác giám sát, nếu cơ sở chế tạo vật liệu và sản phẩm hoặc cơ sở chế tạo kho chứa nổi vi phạm có hệ thống những yêu cầu của Tiêu chuẩn này.

2.1.3.1.2.7 Trong trường hợp phát hiện thấy vật liệu hoặc sản phẩm có khuyết tật, tuy đã được cấp giấy chứng nhận hợp lệ, thì có thể yêu cầu tiến hành thử nghiệm lại hoặc khắc phục những khuyết tật đó. Trong trường hợp không thể khắc phục được những khuyết tật đó, thì thu hồi hoặc hủy bỏ giấy chứng nhận đã cấp.

2.1.3.1.2.8 Hoạt động giám sát kỹ thuật của đơn vị giám sát không làm thay đổi công việc cũng như không thay cho trách nhiệm của các tổ chức kiểm tra kỹ thuật, chất lượng của chủ kho chứa nổi, cơ sở chế tạo, sửa chữa kho chứa nổi, chế tạo vật liệu, máy và trang thiết bị lắp đặt trên kho chứa nổi.

2.1.3.2Giám sát việc chế tạo vật liệu và các sản phẩm

2.1.3.2.1Quy định chung

2.1.3.2.1.1 Trong Tiêu chuẩn này có quy định về các vật liệu và sản phẩm chịu sự giám sát của đơn vị giám sát. Trong trường hợp cần thiết, có thể yêu cầu giám sát bổ sung việc chế tạo những vật liệu và sản phẩm khác chưa được nêu trong các quy định đó.

2.1.3.2.1.2 Việc chế tạo vật liệu và các sản phẩm chịu sự giám sát của đơn vị giám sát phải phù hợp với hồ sơ thiết kế đã được thẩm định.

2.1.3.2.1.3 Trong quá trình thực hiện giám sát, đơn vị giám sát có thể tiến hành kiểm tra sự phù hợp của kết cấu, công nghệ với tiêu chuẩn và quy trình không được quy định trong Tiêu chuẩn này nhưng nhằm mục đích thực hiện các yêu cầu của Tiêu chuẩn này.

2.1.3.2.1.4 Việc sử dụng vật liệu, kết cấu, hoặc quy trình công nghệ mới trong sửa chữa và chế tạo mới kho chứa nổi, trong chế tạo vật liệu và sản phẩm chịu sự giám sát của đơn vị giám sát phải được đơn vị giám sát chấp nhận.

Các vật liệu, sản phẩm, hoặc quy trình công nghệ mới phải được tiến hành thử nghiệm phù hợp với Tiêu chuẩn này.

2.1.3.2.1.5 Đơn vị giám sát trực tiếp thực hiện việc kiểm tra chế tạo vật liệu và sản phẩm hoặc tổ chức được ủy quyền hoặc tổ chức được chấp nhận thực hiện việc kiểm tra này.

2.1.3.2.1.6 Nếu mẫu sản phẩm, kể cả mẫu đầu tiên được chế tạo dựa vào hồ sơ thiết kế đã được thẩm định, thì cơ sở chế tạo phải tiến hành thử nghiệm mẫu mới này dưới sự giám sát của giám sát viên. Khi đó, việc thử nghiệm phải được tiến hành ở những trạm thử hoặc phòng thí nghiệm đã được công nhận. Trong những trường hợp đặc biệt quan trọng có thể yêu cầu tiến hành thử trong quá trình khai thác với khối lượng và thời gian thích hợp.

2.1.3.2.1.7 Sau khi thử mẫu đầu tiên, nếu cần phải thay đổi kết cấu của sản phẩm hoặc thay đổi quy trình sản xuất khác với những quy định ghi trong hồ sơ thiết kế đã được thẩm định cho mẫu này để chế tạo hàng loạt, thì cơ sở chế tạo phải trình hồ sơ thiết kế trong đó có đề cập đến những thay đổi ấy để thẩm định lại hoặc có thể chỉ cần trình bản danh mục liệt kê những thay đổi. Nếu không có thay đổi nào khác thì nhất thiết hồ sơ thiết kế phải có sự xác nhận của đơn vị giám sát là mẫu đầu tiên đã được thẩm định phù hợp để sản xuất hàng loạt theo mẫu này.

2.1.3.2.1.8 Trong những trường hợp đặc biệt, có thể quy định những điều kiện sử dụng cho từng sản phẩm riêng biệt.

2.1.3.2.1.9 Vật liệu và sản phẩm được chế tạo ở nước ngoài dùng trên các kho chứa nổi chịu sự giám sát của đơn vị giám sát phải có giấy chứng nhận được cấp bởi một tổ chức chứng nhận được đơn vị giám sátủy quyền hoặc chấp nhận. Trong trường hợp không có giấy chứng nhận như trên, vật liệu và sản phẩm phải chịu sự giám sát đặc biệt trong từng trường hợp cụ thể.

2.1.3.2.2Giám sát trực tiếp

2.1.3.2.2.1 Giám sát trực tiếp là hình thức giám sát do đơn vị giám sát trực tiếp tiến hành, dựa trên các hồ sơ thiết kế đã được thẩm định cũng như dựa vào yêu cầu của Tiêu chuẩn này và các hướng dẫn liên quan. Khối lượng kiểm tra, đo đạc và thử nghiệm trong quá trình giám sát được xác định dựa vào Tiêu chuẩn này, hướng dẫn liên quan và tùy thuộc vào điều kiện cụ thể.

2.1.3.2.2.2 Sau khi thực hiện giám sát và nhận được những kết quả thỏa đáng về thử nghiệm vật liệu và sản phẩm, đơn vị giám sát sẽ cấp hoặc xác nhận các giấy chứng nhận theo quy định cho kho chứa nổi.

2.1.3.2.2.3 Khi sản xuất hàng loạt các sản phẩm hoặc trong những trường hợp thích hợp khác, việc giám sát trực tiếp có thể được thay bằng giám sát gián tiếp, nếu như nhà máy sản xuất có trình độ cao và ổn định, có hệ thống quản lý chất lượng hiệu quả. Hình thức và khối lượng giám sát gián tiếp sẽ được quy định trong từng trường hợp cụ thể theo yêu cầu của Tiêu chuẩn này.

2.1.3.2.3Giám sát gián tiếp

2.1.3.2.3.1 Giám sát gián tiếp là giám sát do những người của các tổ chức kiểm tra kỹ thuật hoặc cán bộ kỹ thuật của nhà máy được ủy quyền thực hiện dựa theo hồ sơ kỹ thuật đã được thẩm định.

2.1.3.2.3.2 Giám sát gián tiếp được thực hiện theo những hình thức sau:

a) Tổ chức, cá nhân được ủy quyền;

b) Hồ sơ được công nhận.

2.1.3.2.3.3 Khối lượng kiểm tra, đo đạc và thử nghiệm phải tiến hành trong quá trình giám sát gián tiếp sẽ được xác định dựa vào Tiêu chuẩn này, các hướng dẫn liên quan và điều kiện cụ thể.

2.1.3.2.3.4 Tùy thuộc vào hình thức giám sát gián tiếp và kết quả giám sát, đơn vị giám sát hoặc cơ sở chế tạo sẽ cấp các chứng chỉ cho đối tượng được giám sát.

2.1.3.2.3.5 Đơn vị giám sát sẽ kiểm tra lựa chọn bất kỳ sản phẩm nào trong số các sản phẩm chịu sự giám sát gián tiếp tại các cơ sở chế tạo.

2.1.3.2.3.6 Nếu nhận thấy có vi phạm trong giám sát gián tiếp hoặc chất lượng giám sát gián tiếp không đạt yêu cầu, Đơn vị giám sát sẽ hủy ủy quyền giám sát gián tiếp và trực tiếp tiến hành giám sát.

2.1.3.2.4Công nhận các trạm thử và phòng thí nghiệm

2.1.3.2.4.1 Trong công tác giám sát và phân cấp, đơn vị giám sát có thể công nhận hoặc ủy quyền cho các trạm thử và phòng thí nghiệm của cơ sở chế tạo kho chứa nổi hoặc các cơ quan khác thực hiện công việc thử nghiệm.

2.1.3.2.4.2 Trạm thử hoặc phòng thí nghiệm muốn được công nhận hoặc ủy quyền phải thỏa mãn các điều kiện sau đây:

a) Các dụng cụ và máy phải chịu sự kiểm tra định kỳ và phải có giấy chứng nhận còn hiệulực do đơn vị kiểm định cấp.

b) Tất cả các dụng cụ và máy khác được dùng vào việc thử nghiệm phải có giấy chứngnhận kiểm tra còn hiệu lực.

2.1.3.2.4.3 Đơn vị giám sát có thể kiểm tra sự hoạt động của các trạm thử hoặc phòng thí nghiệm đã được công nhận hoặc ủy quyền. Trong trường hợp các đơn vị được công nhận hoặc ủy quyền không tuân thủ theo yêu cầu của Tiêu chuẩn này thì đơn vị giám sát có thể hủy bỏ việc ủy quyền hoặc công nhận đó.

2.1.3.3Giám sát chế tạo mới, hoán cải

Dựa vào hồ sơ thiết kế đã được thẩm định, giám sát viên thực hiện việc giám sát chế tạo mới, chế tạo các sản phẩm lắp đặt lên kho chứa nổi, hoán cải. Khối lượng kiểm tra, đo đạc và thử nghiệm trong quá trình giám sát được quy định trong Tiêu chuẩn này và các hướng dẫn liên quan.

2.1.3.4Kiểm tra kho chứa nổi đang khai thác

2.1.3.4.1 Trong quá trình khai thác, kho chứa nổi phải thực hiện kiểm tra chu kỳ và các loại hìnhkiểm tra khác theo quy định, bao gồm: Kiểm tra hàng năm, kiểm tra trung gian, kiểm tra trên đàhoặc kiểm tra dưới nước, kiểm tra định kỳ hoặc kiểm tra liên tục, kiểm tra nồi hơi và thiết bị hâm dầu, kiểm tra hệ trục chân vịt, kiểm tra hệ thống tự động và điều khiển từ xa và kiểm tra bất thường để xác nhận kho chứa nổi và các trang thiết bị lắp đặt trên kho chứa nổi được bảo dưỡng và duy trì ở trạng thái thỏa mãn theo quy định của Tiêu chuẩn này.

2.1.3.4.2Chủ kho chứa nổi phải thực hiện đúng thời hạn kiểm tra chu kỳ và các loại hình kiểm tra khác theo quy định của Tiêu chuẩn này và phải chuẩn bị đầy đủ các điều kiện để tiến hành kiểm tra kho chứa nổi. Chủ kho chứa nổi phải báo cho giám sát viên biết mọi sự cố, vị trí hư hỏng, việc sửa chữa trên kho chứa nổi và sản phẩm xảy ra giữa hai lần kiểm tra.

Trong trường hợp cần xin hoãn kiểm tra chu kỳ, chủ kho chứa nổi phải tuân thủ các quy định có liên quan của Tiêu chuẩn này.

2.1.3.4.3Lắp đặt sản phẩm mới

Trường hợp lắp đặt lên kho chứa nổi đang khai thác các sản phẩm mới thuộc phạm vi áp dụng của Tiêu chuẩn này, phải tuân thủ đúng các quy định tại 2.1.3.3.

2.1.3.4.4Thay thế các chi tiết hỏng

Khi thay thế những chi tiết bị hư hỏng hoặc những chi tiết bị mòn quá giới hạn cho phép theo các yêu cầu của Tiêu chuẩn này, thì các chi tiết mới cần phải được chế tạo phù hợp với các yêu cầu của Tiêu chuẩn này và phải được đơn vị giám sát kiểm tra xác nhận.

2.1.4  Kiểm tra phân cấp

2.1.4.1  Kiểm tra kho chứa nổi trong chế tạo mới

2.1.4.1.1Quy định chung

Trong quá trình chế tạo mới, phải tiến hành kiểm tra đối với phần thân, thiết bị, máy, trang bị phòng cháy, phát hiện cháy và chữa cháy, trang bị an toàn, trang bị điện, ổn định, mạn khô, hệ thống neo buộc định vị, hệ thống công nghệ, hệ thống xuất và nhập để xác minh rằng chúng thỏa mãn các quy định của Tiêu chuẩn này.

2.1.4.1.2  Hồ sơ thiết kế trình thẩm định

Trước khi tiến hành kiểm tra phân cấp kho chứa nổi khi chế tạo mới, các bản vẽ và tài liệu dưới đây phải được thẩm định, nếu áp dụng:

2.1.4.1.2.1 Phần thân kho chứa nổi

a) Kho chứa nổi kiểu tàu:

1) Bố trí chung;

2) Mặt cắt ngang ghi rõ kích thước;

3) Mặt cắt dọc ghi rõ kích thước;

4) Khai triển tôn vỏ;

5) Đường hình dáng;

6) Đường cong ổn định;

7) Đường cong mômen phục hồi và mômen gâynghiêng do gió;

8) Sơ đồ bố trí két và bảng dung tích két;

9) Bảng tóm tắt phân phối trọng lượng (cố định, thay đổi, dằn, v.v...) cho các trạng thái khác nhau;

10) Loại, vị trí và số lượng dằn cố định;

11) Bản vẽ bố trí các khoang kín nước, lỗ khoét, nắp đậy, thiết bị đóng cùng các bộ phận có liên quan cần thiết để tính ổn định;

12) Sơ đồ chỉ ra phạm vi mà tính toàn vẹn kín nước và kín thời tiết phải được duy trì;

13) Kết cấu các khung, cột và sống dọc phía dưới boong;

14) Kết cấu đáy đơn hoặc đáy đôi và kết cấu boong kể cả chi tiết của sân bay trực thăng, các lỗ khoét như miệng hầm, giếng ...

15) Kết cấu vách kín nước, kín dầu và két sâu có chỉ ra chiều cao của phần cao nhất của két và ống tràn;

16) Khung sườn, tôn bao, vách kết cấu, vách két với vị trí của ống tràn và ống thông hơi;

17) Kết cấu đuôi, sống đuôi, trục chân vịt và bánh lái;

18) Kết cấu thượng tầng và lầu, kể cả các vách ngăn;

19) Các cơ cấu chống va đập do sóng ở phần mũi, phần đuôi kho chứa nổi và các vùng lân cận;

20) Bệ đỡ máy chính, nồi hơi, ổ đỡ chặn và các ổ đỡ của trục trung gian, máy phát một chiều và các máy phụ quan trọng khác;

21) Bệ đỡ các thiết bị neo, thiết bị công nghệ, các môđun thiết bị công nghệ và trợ giúp công nghệ gắn với kết cấu thân kho chứa nổi, lầu hay kết cấu thượng tầng;

22) Tháp neo và càng nối phao neo gồm các chi tiết cơ khí;

23) Bố trí kiểm soát ăn mòn;

24) Phương pháp và vị trí kiểm tra không phá hủy và quy trình đo chiều dày;

25) Kết cấu buồng máy, buồng bơm, và buồng môtơ kể cả các thành quây và hầm trục chân vịt;

26) Cột, giá đỡ cột;

27) Bố trí bơm;

28) Bố trí và kết cấu của các cửa kín nước, nắp hầm, cửa húplô và thiết bị đậy các lỗ khoét;

29) Kết cấu chống cháy bao gồm cả vật liệu chế tạo kết cấu thượng tầng, vách ngăn, boong, lầu, các đường ống chính, cầu thang, nắp đậy trên boong... cùng với bố trí các nắp đậy lỗ khoét và phương tiện thoát hiểm;

30) Các thiết bị chữa cháy;

31) Chi tiết các thiết bị kiểm tra;

32) Chi tiết các quy trình hàn;

33) Chi tiết quy trình sơn và bảo vệ chống ăn mòn;

34) Chi tiết quy trình bảo dưỡng và kiểm tra;

35) Thông báo ổn định;

36) Sổ tay làm hàng thỏa mãn các quy định tại 4.2.4 ;

37) Thiết bị neo tạm, thiết bị kéo, và các thiết bị của hệ thống định vị khi neo lâu dài;

38) Các thiết bị và kết cấu của hệ thống định vị;

39) Bản vẽ chỉ rõ tải trọng thiết kế trên tất cả các boong;

40) Chi tiết phương án đưa kho chứa nổi lên ụ và quy trình kiểm tra dưới nước.

b) Kho chứa nổi kiểu giàn có cột ổn định

Ngoài các yêu cầu trong 2.1.4.1.2.1 a), còn phải trình thẩm định các tài liệu liên quan đến kết cấu tất cả các cột, thân ngầm, thân trên, thanh nhánh, đế chân.

c) Ngoài các bản vẽ và tài liệu ở trên, có thể yêu cầu gửi thêm các bản vẽ và tài liệu khác nếu thấy cần thiết.

2.1.4.1.2.2 Phần hệ thống máy và trang bị điện

a) Bố trí chung buồng máy, sơ đồ hệ thống thông tin liên lạc trong kho chứa nổi (kể cả sơ đồ hệ thống báo động cho sĩ quan máy);

b) Máy chính và máy phụ (kể cả các trang bị đi kèm theo máy): Bản vẽ và tài liệu có liênquan đến loại động cơ quy định ở 2.1.2, 3.1.2 và 4.1.2 Phần 3 của TCVN 6259:2003;

c) Thiết bị truyền công suất, hệ trục và chân vịt: Bản vẽ và tài liệu quy định ở 5.1.2, 6.1.2,7.1.2 và 8.1.2, Phần 3 của TCVN 6259:2003;

d) Nồi hơi, thiết bị đốt chất thải và bình chịu áp lực: Bản vẽ và tài liệu quy định ở 9.1.3 và10.1.4, Phần 3 của TCVN 6259:2003;

e) Máy làm lạnh và đường ống: Bản vẽ và tài liệu quy định ở 13.1.2, 14.1.2 và 17.1.2, Phần3 của TCVN 6259:2003;

f) Thiết bị lái: Bản vẽ và tài liệu quy định ở 15.1.3, Phần 3 của TCVN 6259:2003;

g) Điều khiển tự động và từ xa: Bản vẽ và tài liệu quy định ở 18.1.3, Phần 3 của TCVN6259:2003;

h) Phụ tùng dự trữ: Bản kê phụ tùng dự trữ được quy định ở Chương 19, Phần 3 của TCVN6259:2003;

i) Trang bị điện: Bản vẽ và tài liệu được quy định ở 1.1.6, Phần 4 của TCVN 6259:2003;

j) Các bản vẽ và tài liệu khác nếu thấy cần thiết.

2.1.4.1.2.3 Hệ thống neo buộc định vị

a) Bố trí neo buộc;

b) Chi tiết thiết bị tời;

c) Chi tiết hệ thống neo;

d) Chi tiết các đoạn dây neo;

e) Điểm nối tại các neo và giữa các đoạn dây neo;

f) Chi tiết các phao đỡ đặt dọc trên dây neo;

g) Chi tiết của phao trong hệ thống neo CALM;

h) Chi tiết hệ thống SALM, nếu có;

i) Chi tiết hệ thống neo tháp chỉ ra kết cấu tháp neo, khớp nối, bàn xoay và thiết bị tháo rời;

j) Chi tiết càng nối (yoke) dạng cứng hoặc mềm nối kho chứa nổi với kết cấu CALM/SALM;

k) Báo cáo môi trường;

l) Phân tích neo mô tả phương pháp tính toán tải trọng và phân tích động để xác định tảitrọng thiết kế dây neo;

m) Báo cáo thử mô hình khi tải trọng thiết kế được dựa trên kết quả thử mô hình trong bể thử (chỉ áp dụng cho kho chứa nổi đầu tiên trong một seri);

n) Thông số kỹ thuật thiết bị đẩy và bản tính lực đẩy để kháng lại lực môi trường cho khochứa nổi có hệ thống định vị động.

2.1.4.1.2.4 Hệ thống công nghệ và trợ giúp công nghệ

a) Bố trí chung chỉ ra bố trí và vị trí của các két chứa, máy, thiết bị, khu nhà ở, tường chặnlửa, các trạm ngắt sự cố (ESD), các trạm điều khiển, các trạm nhận/xả dầu thô và cần đốt;

b) Bản vẽ phân loại vùng nguy hiểm;

c) Chi tiết và bố trí hệ thống thông hơi và khí trơ cho két chứa;

d) Bố trí sử dụng khí sản phẩm làm nhiên liệu cùng với đường ống và thiết bị điều khiển.

Các chi tiết như tường kép hoặc bố trí ống dẫn cho các đường ống chạy qua không gian an toàn;

e) Các thông số kỹ thuật thiết kế (điều kiện môi trường, vị trí địa lý của kho chứa nổi, tảitrọng bên ngoài, áp suất, nhiệt độ v.v...), tiêu chuẩn lựa chọn trong các giai đoạn thiết kế, chế tạo, thử và mô tả quá trình công nghệ;

f) Mô tả kế hoạch phát triển mỏ bao gồm tính chất dung chất từ giếng, sản lượng, tỷ lệ dầukhí, kế hoạch công nghệ, áp suất đóng giếng;

g) Biểu đồ quá trình xử lý chỉ ra các bộ phận thiết bị xử lý chính, ống sản xuất, cân bằngpha, nhiệt độ và áp suất thông thường tại đầu ra và đầu vào của mỗi thiết bị chính;

h) Sơ đồ công nghệ và điều khiển (P & lD’s) chỉ ra vị trí của tất cả các bộ phận điều khiểnvà cảm biến trong hệ thống công nghệ và hệ thống trợ giúp công nghệ, kích cỡ và đặc tính vật liệu của hệ thống ống và bộ phận liên quan, định mức nhiệt độ và áp suất thiết kế tối đa, tính toán lưu lượng và sức bền đường ống;

i) Danh sách liệt kê các thiết bị điện lắp đặt trong các vùng nguy hiểm cùng với các giấychứng nhận độ phù hợp của các thiết bị cho mục đích sử dụng tại vị trí đã định;

j) Sơ đồ hệ thống đi dây chỉ ra công suất của các máy phát, máy biến áp, động cơ, loại vàkích cỡ của dây và cáp điện, dòng định mức của cầu chì, công tắc và áptômát;

k) Tính toán dòng ngắn mạch chỉ ra dòng ngắn mạch tính toán lớn nhất tại thanh góp chínhvà tại mỗi điểm trong hệ thống phân phối điện để khẳng định khả năng ngắt mạch của các thiết bị bảo vệ;

l) Phân tích an toàn bao gồm biểu đồ đánh giá chức năng và phân tích an toàn (S.A.F.ECharts);

m) Hệ thống ngắt sự cố (ESD) liên quan đến tất cả các thiết bị cảm biến, van ngắt, thiết bị ngắt và hệ thống trợ giúp khi sự cố theo các chức năng của chúng và chỉ ra logic ESD cho toàn bộ quá trình công nghệ và hệ thống van ngầm dưới biển;

n) Các nguồn năng lượng liên tục và dự phòng khi sự cố, nguồn cung cấp và tiêu thụ;

o) Các bình chịu áp lực (đốt cháy và không đốt cháy) và các thiết bị trao đổi nhiệt, bản vẽthiết kế, tính toán thiết kế, thông số kỹ thuật vật liệu, định mức nhiệt độ và áp suất cùng với các chi tiết hàn và chi tiết bệ đỡ;

p) Hệ thống giảm áp và xả áp chỉ rõ kích thước hệ thống ống, công suất của van giảm áp,vật liệu, công suất thiết kế, tính toán cho các van giảm áp, các bầu tách, mức độ tiếng ồn dự kiến và phân tích độ phân tán khí;

q) Chi tiết đầy đủ cần đốt gồm thiết bị đốt mồi, thiết bị đốt, đệm kín nước, tính toán thiết kếbao gồm phân tích ổn định và bức xạ nhiệt;

r) Bản vẽ sơ đồ hệ thống trợ giúp công nghệ gồm kích cỡ, chiều dày thành ống, nhiệt độ vàáp suất làm việc thiết kế lớn nhất, vật liệu ống, loại, kích cỡ và vật liệu của van và phụ kiện;

s) Máy nén, bố trí điều khiển và lựa chọn bơm;

t) Hệ thống phát hiện, báo khí và cháy chỉ ra vị trí và chi tiết của nguồn cung cấp nănglượng, đầu cảm biến, thiết bị chỉ báo và thông báo, điểm đặt của hệ thống báo động và các dữ liệu của hệ thống phát hiện cháy;

u) Hệ thống chống cháy thụ động và chủ động chỉ ra vị trí các tường chặn lửa, bơm chữacháy và công suất của chúng, nguồn cấp điện chính và sự cố, chữa cháy cố định và di động, thiết bị và hệ thống chữa cháy. Các tính toán chỉ ra công suất và số lượng thiết bị chữa cháy;

v) Sơ đồ lối thoát hiểm;

w) Quy trình khởi động và chạy thử chỉ ra trình tự cho việc kiểm tra, thử, khởi động và chạy thử các thiết bị và hệ thống;

x) Quy trình lắp đặt, kết nối và chạy thử;

y) Các bản vẽ và tài liệu khác nếu thấy cần thiết.

2.1.4.1.2.5 Hệ thống xuất và nhập

a) Bản vẽ vị trí chỉ rõ các đặc tính độ sâu, vị trí các chướng ngại vật phải rời bỏ, vị trí cáckết cấu nhân tạo cố định và các đặc tính quan trọng khác liên quan đến đặc điểm đáy biển;

b) Chi tiết kỹ thuật vật liệu cho hệ thống xuất và nhập, kết cấu đỡ và lớp bọc;

c) Việc chế tạo, thử và quy trình quản lý chất lượng ống;

d) Các biểu đồ chỉ rõ các biến dạng (Profile) nhiệt độ và áp suất;

e) Bản vẽ và đặc tính kỹ thuật cho việc lắp đặt, thử hiện trường, kiểm tra, dự kiến thay thếcác thiết bị, và chương trình bảo dưỡng liên tục của hệ thống ống đứng;

f) Báo cáo môi trường và địa kỹ thuật.

2.1.4.1.2.6 Sổ tay

a) Sổ tay làm hàng;

b) Thông báo ổn định;

c) Sổ vận hành.

2.1.4.1.2.7 Quy trình

a) Quy trình tháo rời nếu áp dụng;

b) Quy trình kết nối;

c) Quy trình lắp đặt hệ thống xuất và nhập;

d) Quy trình và sổ tay lắp đặt;

e) Quy trình khởi động và chạy thử.

2.1.4.1.2.8 Ngoài các hồ sơ và bản vẽ quy định từ2.1.4.1.2.1 đến 2.1.4.1.2.7, có thể yêu cầu gửi thêm các bản vẽ và tài liệu khác nếu thấy cần thiết.

2.1.4.1.2.9 Tuy nhiên, các yêu cầu về bản vẽ và tài liệu được nêu từ 2.1.4.1.2.1 đến2.1.4.1.2.7 có thể được miễn giảm một phần trong trường hợp kho chứa nổi được chế tạo ở cùng một cơ sở với kho chứa nổi có cùng thiết kế đã được chế tạo trước đó.

2.1.4.1.2.10 Các bản vẽ và tài liệu khác

Ngoài những bản vẽ và tài liệu phải được thẩm định quy định từ 2.1.4.1.2.1 đến 2.1.4.1.2.7, các bản vẽ và tài liệu sau đây cũng phải được gửi cho đơn vị thẩm định thiết kế để xem xét:

a) Các đặc tính kỹ thuật của thân và máy kho chứa nổi;

b) Bản tính mô đun chống uốn nhỏ nhất của mặt cắt ngang ở phần giữa kho chứa nổi;

c) Số liệu hoặc tài liệu về điều kiện môi trường được dùng để xác định các tải trọng thiết kế,chỉ rõ số liệu đo đạc trước đây trong vùng hoạt động hoặc tuyến di chuyển như sóng, gió, ảnh hưởng của sóng vỡ, phương pháp kéo, phương pháp tính lực và mô men tổng cộng do gió, sóng, dòng chảy và dòng triều, phản lực của hệ thống neo hoặc hệ thống định vị và các tải trọng khác;

d) Các bản tính ổn định nguyên vẹn và ổn định tai nạn trong tất cả các trạng thái;

e) Bản tính các hệ thống neo và định vị động;

f) Các quy trình thử nghiêng, thử đường dài, quy trình thử hệ thống định vị động, nếu có;

g) Các bản vẽ và tài liệu khác.

2.1.4.1.3  Sự có mặt của đơn vị giám sát

2.1.4.1.3.1 Đơn vị giám sát phải có mặt khi kiểm tra phần thân kho chứa nổi và trang thiết bịtrong các bước sau đây:

a) Khi kiểm tra vật liệu và trang thiết bị theo quy định ở các phần liên quan;

b) Khi đưa vật liệu hoặc các phôi vào sử dụng;

c) Khi thử hàn theo quy định ở các phần liên quan;

d) Khi có yêu cầu kiểm tra trong xưởng hoặc kiểm tra lắp ráp từng phân đoạn;

e) Khi lắp ráp phân đoạn, tổng đoạn;

f) Khi thử thủy lực, thử kín nước và khi kiểm tra không phá hủy;

g) Khi lắp ráp xong phần thân kho chứa nổi;

h) Khi tiến hành thử hoạt động thiết bị đóng lỗ khoét, thiết bị điều khiển từ xa, thiết bị lái,thiết bị neo, thiết bị chằng buộc và đường ống công nghệ ...

i) Khi lắp ráp bánh lái, kiểm tra độ bằng phẳng của dải tôn giữa đáy, đo các kích thướcchính, đo biến dạng của thân kho chứa nổi...

j) Khi kẻ đường nước trọng tải lên kho chứa nổi;

k) Khi lắp đặt và thử hoạt động hệ thống neo;

l) Khi thử đường dài;

rm) Khi lắp đặt và thử hoạt động thiết bị chữa cháy;

n) Khi thử nghiêng;

o) Khi gắn thang mớn nước đối với kho chứa nổi kiểu giàn có cột ổn định;

p) Khi thấy cần thiết.

2.1.4.1.3.2 Đơn vị giám sát phải có mặt khi kiểm tra các hệ thống máy và điện trong các bước sau đây:

a) Khi thử vật liệu chế tạo các chi tiết chính của hệ thống máy theo quy định trong phần 7Acủa TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép;

b) Khi sử dụng vật liệu chế tạo các bộ phận thuộc hệ thống máy;

c) Khi kết thúc giai đoạn gia công các chi tiết chính nếu cần thiết có thể tiến hành kiểm travào thời gian thích hợp lúc đang gia công;

d) Nếu là kết cấu hàn, trước khi bắt đầu hàn và khi kết thúc công việc hàn;

e) Khi tiến hành thử nội bộ;

f) Khi lắp đặt các thiết bị động lực và thiết bị điện quan trọng lên kho chứa nổi;

g) Khi tiến hành thử hoạt động thiết bị đóng lỗ khoét điều khiển từ xa, thiết bị điều khiển từxa, thiết bị lái, thiết bị neo, thiết bị chằng buộc, đường ống công nghệ...

h) Khi lắp đặt từng bộ phận của hệ thống định vị động và thử hoạt động của từng bộ phận;

i) Khi tiến hành thử đường dài;

j) Khi thấy cần thiết.

2.1.4.1.3.3 Khi xét đến tình trạng thực tế của các thiết bị, khả năng kỹ thuật và quản lý chất lượng của nhà chế tạo có thể thay đổi những yêu cầu đã nêu trong 2.1.4.1.3.1 và 2.1.4.1.3.2, trừ trường hợp thử đường dài và thử nghiêng.

2.1.4.1.3.4 Đơn vị giám sát phải có mặt khi kiểm tra hệ thống neo buộc định vị trong các bước quy định tại 6.5.

2.1.4.1.3.5 Đơn vị giám sát phải có mặt khi kiểm tra hệ thống công nghệ trong các bước quy định tại Chương 7 của Tiêu chuẩn này .

2.1.4.1.3.6 Đơn vị giám sát phải có mặt khi kiểm tra hệ thống xuất và nhập trong các bước quy định tạiChương 8 của Tiêu chuẩn này.

2.1.4.1.3.7 Đơn vị giám sát phải có mặt khi kiểm tra lắp đặt, kết nối và chạy thử trong các bước quy định tại Chương 9 của Tiêu chuẩn này.

2.1.4.1.4  Thử thủy lực và thử kín nước

2.1.4.1.4.1 Thử thủy lực và thử kín nước trong quá trình kiểm tra phân cấp phải tuân thủ các yêu cầu tương ứng trong 2.1.5, Phần 1B, TCVN 6259 : 2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép.

2.1.4.1.4.2 Tuy nhiên, các yêu cầu trong 2.1.4.1.4.1 có thể được giảm tùy theo thiết kế cụ thể.

2.1.4.2Kiểm tra phân cấp kho chứa nổi không có giám sát của đơn vị giám sát trong chế tạo mới

2.1.4.2.1Quy định chung

a) Khi kiểm tra các kho chứa nổi được chế tạo không có các bước giám sát của đơn vịgiám sát, phải tiến hành đo kích thước cơ cấu thực tế thuộc các phần chính để bổ sung vào nội dung kiểm tra phân cấp thân kho chứa nổi, trang thiết bị, hệ thống máy, trang thiết bị phòng cháy, phát hiện cháy và chữa cháy, phương tiện thoát nạn, trang bị điện, hệ thống neo buộc định vị, hệ thống công nghệ, hệ thống xuất và nhập, ổn định và mạn khô như yêu cầu đối với đợt kiểm tra định kỳ theo tuổi của kho chứa nổi để xác nhận rằng chúng thỏa mãn những yêu cầu tương ứng quy định tại Tiêu chuẩn này.

b) Đối với các kho chứa nổi được kiểm tra theo quy định ở 2.1.4.2.1 a), phải gửi các bản vẽvà tài liệu cho đơn vị thẩm định thiết kế để thẩm định như quy định đối với kiểm tra phân cấp trong chế tạo mới.

2.1.4.2.2 Thử thủy lực và thử kín nước phải thỏa mãn các yêu cầu trong 2.1.4.1.4.

2.1.4.3 Thử nghiêng và thử đường dài

2.1.4.3.1Thử nghiêng

2.1.4.3.1.1 Khi kiểm tra phân cấp, phải tiến hành thử nghiêng sau khi hoàn thiện kho chứa nổi. Trên kho chứa nổi phải có bản thông báo ổn định được lập dựa trên kết quả thử nghiêng đã được đơn vị thẩm định thiết kế thẩm định.

2.1.4.3.1.2 Khi kiểm tra phân cấp kho chứa nổi được chế tạo không có sự giám sát của đơn vị giám sát, đơn vị giám sát có thể miễn thử nghiêng nếu như có bản thông báo ổn định được tính toán dựa vào kết quả thử nghiêng lần trước và sau đó kho chứa nổi không bị hoán cải hoặc sửa chữa làm thay đổi tính ổn định của kho chứa nổi được đơn vị giám sát công nhận hoặc nếu như trình đủ các thông tin phù hợp về đợt thử nghiêng lần trước và các thay thế hay sửa chữa ảnh hưởng tới việc thử nghiêng được tiến hành sau lần thử trước. Miễn thử nghiêng không áp dụng với kho chứa nổi kiểu giàn có cột ổn định.

2.1.4.3.1.3 Có thể miễn việc thử nghiêng cho từng kho chứa nổi riêng lẻ, nếu có đủ số liệu từ đợt thử nghiêng của kho chứa nổi đã được chế tạo cùng phiên bản hoặc có biện pháp tương ứng khác được đơn vị giám sát công nhận.

2.1.4.3.1.4 Nếu trên kho chứa nổi có sử dụng máy tính kiểm soát ổn định để trợ giúp cho bản thông báo ổn định, thì trên kho chứa nổi phải có sổ tay hướng dẫn sử dụng. Sau khi đặt máy tính lên kho chứa nổi, phải tiến hành thử chức năng để khẳng định sự hoạt động chính xác của máy tính.

2.1.4.3.2Thử đường dài

2.1.4.3.2.1 Đối với các kho chứa nổi tự hành, phải thử đường dài theo quy định từ a) đến j)dưới đây trong điều kiện kho chứa nổi đủ tải, thời tiết tốt và biển lặng, ở vùng biển không hạn chế độ sâu của nước đối với mớn nước của kho chứa nổi. Tuy nhiên, nếu việc thử đường dài không thể thực hiện trong điều kiện đủ tải thì có thể thử với điều kiện tải thích hợp.

a) Thử tốc độ;

b) Thử lùi;

c) Thử thiết bị lái, thử chuyển đổi từ lái chính sang lái phụ;

d) Thử quay vòng. Trong từng trường hợp cụ thể, có thể xem xét miễn giảm thử quay vòngcho từng kho chứa nổi riêng lẻ, với điều kiện phải có đầy đủ số liệu thử quay vòng của các kho chứa nổi được chế tạo cùng phiên bản;

e) Thử để xác nhận không có trục trặc trong điều kiện hoạt động bình thường của máycũng như đặc tính của kho chứa nổi trong lúc thử đường dài;

f) Thử hoạt động của các tời neo;

g) Thử hoạt động hệ thống tự động điều khiển tự động và điều khiển từ xa của máy chínhhoặc chân vịt biến bước, nồi hơi và các tổ máy phát điện;

h) Thử tích hơi của nồi hơi;

i) Đo độ dao động xoắn của hệ trục;

j) Thử các hạng mục khác, nếu thấy cần thiết.

2.1.4.3.2.2 Kết quả thử quy định ở 2.1.4.3.2.1 phải trình cho đơn vị giám sát để làm hồ sơ thử đường dài.

2.1.4.3.2.3 Đối với kho chứa nổi kiểu giàn có cột ổn định: Thử chức năng của hệ thống dằn.

2.1.4.3.2.4 Đối với kho chứa nổi có hệ thống định vị động: Phải tiến hành thử hệ thống định vị động theo quy trình thử nêu tại 2.1.4.1.2.10 f).

2.1.5  Kiểm tra trong khai thác

2.1.5.1Tất cả các kho chứa nổi thuộc phạm vi áp dụng nêu tại 1.1, đã được đơn vị giám sát phân cấp, phải được thực hiện các đợt kiểm tra chu kỳ sau đây:

a) Kiểm tra hàng năm;

b) Kiểm tra trên đà;

c) Kiểm tra trung gian;

d) Kiểm tra định kỳ;

e) Kiểm tra nồi hơi và thiết bị hâm dầu;

f) Kiểm tra hệ trục chân vịt;

g) Kiểm tra hệ thống tự động và điều khiển từ xa.

2.1.5.2Tất cả các đợt kiểm tra hoặc thử theo yêu cầu nêu từ 2.1.5.5 đến 2.1.5.12 dưới đây phải được đơn vị giám sát xác nhận thỏa mãn các yêu cầu của Tiêu chuẩn này.

2.1.5.3Thay đổi các yêu cầu

Khi kiểm tra chu kỳ có thể yêu cầu kiểm tra bổ sung hay cho phép miễn áp dụng một số yêucầu nêu từ 2.1.5.5 đến 2.1.5.12 có xét đến kích thước kho chứa nổi, vùng hoạt động, tuổi kho chứa nổi, kết cấu, kết quả các đợt kiểm tra lần cuối và trạng thái kỹ thuật thực tế của kho chứanổi.

2.1.5.4 Thời hạn kiểm tra chu kỳ

2.1.5.4.1Kiểm tra định kỳ, kiểm tra hàng năm, kiểm tra trung gian được coi như đã hoàn thành sau khi đã tiến hành kiểm tra xong cả phần thân, phần máy kho chứa nổi, hệ thống công nghệ, hệ thống xuất và nhập, hệ thống neo trừ trường hợp có quy định khác.

2.1.5.4.2Trừ khi có quy định khác, thời hạn kiểm tra chu kỳ được quy định từ 2.1.5.4.5 tới 2.1.5.4.17 dưới đây.

2.1.5.4.3Khi thực tế cho phép, phải tiến hành đồng thời cả đợt kiểm tra chu kỳ phân cấp kho chứa nổi với các đợt kiểm tra chu kỳ theo công ước quốc tế.

2.1.5.4.4Khi đợt kiểm tra trung gian và kiểm tra hàng năm trùng nhau thì chỉ cần thực hiện kiểm tra trung gian.

2.1.5.4.5 Thời hạn kiểm tra hàng năm

Các đợt kiểm tra hàng năm phải được thực hiện trong khoảng thời gian ba tháng trước hoặc ba tháng sau ngày ấn định kiểm tra hàng năm của đợt kiểm tra phân cấp lần đầu hoặc kiểm tra định kỳ trước đó.

2.1.5.4.6Thời hạn kiểm tra trên đà

Kiểm tra trên đà phải được thực hiện hai lần trong khoảng thời gian 5 năm. Khoảng cách giữa hai lần kiểm tra trên đà không vượt quá 36 tháng.

2.1.5.4.7Gia hạn kiểm tra trên đà

Trong trường hợp đặc biệt, có thể cho phép gia hạn đợt kiểm tra trên đà. Kiểm tra dưới nước bằng thợ lặn có thể được yêu cầu thực hiện để gia hạn đợt kiểm tra trên đà.

2.1.5.4.8Thời hạn kiểm tra trung gian

Các đợt kiểm tra trung gian phải được tiến hành cho tất cả các kho chứa nổi thay cho đợt kiểm tra hàng năm lần thứ hai hoặc thứ ba.

2.1.5.4.9Thời hạn kiểm tra định kỳ

Kiểm tra định kỳ phải được thực hiện trong khoảng thời hạn 5 năm. Kiểm tra định kỳ lần thứ nhất phải được thực hiện trong khoảng thời hạn 5 năm, tính từ ngày hoàn thành kiểm tra lần đầu để phân cấp kho chứa nổi và sau đó cứ khoảng 5 năm một lần, tính từ ngày hoàn thành đợt kiểm tra định kỳ lần trước.

2.1.5.4.10Thời điểm bắt đầu đợt kiểm tra định kỳ

Kiểm tra định kỳ có thể được bắt đầu vào đợt kiểm tra hàng năm lần thứ tư sau đợt kiểm tra phân cấp lần đầu hoặc sau đợt kiểm tra định kỳ lần trước và phải hoàn thành trong thời hạn hiệu lực của giấy chứng nhận phân cấp.Tùy theo điều kiện thực tế, trong đợt kiểm tra hàng năm lần thứ tư này có thể tiến hành đo chiều dày tôn.

2.1.5.4.11 Kiểm tra định kỳ trước thời hạn

Kiểm tra định kỳ có thể được tiến hành trước thời hạn nhưng không được sớm hơn 15 tháng, trừ trường hợp đặc biệt được cơ quan nhà nước có thẩm quyền chấp thuận.

2.1.5.4.12Thời điểm hoàn thành đợt kiểm tra định kỳ

Trong đợt kiểm tra định kỳ, nếu toàn bộ khối lượng kiểm tra không được thực hiện xong cùng lúc thì ngày hoàn thành đợt kiểm tra định kỳ sẽ là ngày mà tại đó các hạng mục kiểm tra về cơ bản đã thỏa mãn.

2.1.5.4.13Các trường hợp đặc biệt

Trong các trường hợp đặc biệt hay kho chứa nổi có thiết kế đặc biệt thì việc áp dụng các yêu cầu kiểm tra định kỳ có thể được xem xét đặc biệt. Việc gia hạn kiểm tra định kỳ có thể được cơ quan nhà nước có thẩm quyền xem xét trong trường hợp rất đặc biệt.

2.1.5.4.14Kiểm tra liên tục

a) Theo yêu cầu của chủ kho chứa nổi thì có thể chấp nhận thực hiện một hệ thống kiểmtra liên tục, trong đó mọi yêu cầu của đợt kiểm tra định kỳ được thực hiện lần lượt để hoàn thành tất cả các yêu cầu của đợt kiểm tra định kỳ đó trong vòng 5 năm, và thời hạn của các đợt kiểm tra định kỳ tiếp theo của từng bộ phận hoặc từng hạng mục không được vượt quá 5 năm.

b) Nếu phát hiện bất kỳ khuyết tật nào trong lúc kiểm tra này thì phải tiếp tục tháo các bộphận ra để xem xét nếu cần thiết và các khuyết tật này phải được sửa chữa thỏa mãn yêu cầu của Tiêu chuẩn này.

c) Nếu một số bộ phận máy được thợ máy tháo ra xem xét như công việc bảo dưỡngthường lệ của máy trường ở nơi không có đơn vị giám sát viên hoặc khi đang ở trên biển thì trong những điều kiện nhất định mà chủ kho chứa nổi yêu cầu, thì có thể hoãn mở kiểm tra các bộ phận này với điều kiện phải thực hiện đợt kiểm tra xác nhận khi đơn vị giám sát có mặt.

2.1.5.4.15 Kiểm tra dưới nước thay kiểm tra trên đà (UWILD)

a) Một đợt kiểm tra dưới nước được chấp nhận có thể được xét tương đương với một đợtkiểm tra trên đà, điều này chỉ được chấp nhận tới và bao gồm đợt kiểm tra định kỳ lần thứ 4. Kiểm tra UWILD sau đợt kiểm tra định kỳ lần thứ 4 sẽ được xem xét đặc biệt.

b) Nếu UWILD được chấp nhận thì quy trình kiểm tra dưới nước phải được trình thẩm địnhtrước đợt kiểm tra.

c) Kết quả nhận được từ đợt kiểm tra dưới nước phải sát với kết quả kiểm tra trên đà mộtcách tốt nhất có thể.

d) Đề nghị kiểm tra dưới nước phải được trình trước khi yêu cầu kiểm tra để đơn vị giámsát có thể xem xét và bố trí hợp lý.

e) Kiểm tra dưới nước phải được tiến hành tại vùng nước thích hợp với mớn nước phù hợpvới kho chứa nổi; độ nhìn rõ dưới nước phải tốt và phần thân kho chứa nổi chìm dưới nước phải sạch. Khi kiểm tra phải có phương pháp hiện hình trên màn ảnh và có thông tin liên lạc hai chiều tốt giữa giám sát viên và thợ lặn.

f) Công việc lặn và các hoạt động kiểm tra dưới nước phải do các cơ sở được công nhậnthực hiện.

g) Nếu trong quá trình kiểm tra dưới nước mà phát hiện thấy có hư hỏng thì đơn vị giám sátcó thể yêu cầu đưa kho chứa nổi lên đà để kiểm tra kỹ lưỡng hơn và có biện pháp khắc phục, nếu cần.

h) Chỉ chấp nhận UWILD đối với kho chứa nổi có dấu hiệu IWS hoặc có áp dụng biện phápchống ăn mòn phù hợp cho phần thân kho chứa nổi chìm dưới nước. Nếu trạng thái của lớp sơn phủ được đơn vị giám sát xác nhận là tốt qua mỗi đợt kiểm tra trên đà thì dấu hiệu này có thể vẫn được duy trì hoặc bổ sung nếu chủ kho chứa nổi yêu cầu.

2.1.5.4.16Thời hạn kiểm tra nồi hơi

a) Nồi hơi không liên quan đến hệ thống công nghệ

Kiểm tra nồi hơi phải được thực hiện như quy định ở 1) và 2) dưới đây. Tuy nhiên, đối với các kho chứa nổi chỉ được trang bị một nồi hơi chính, thì 8 năm sau khi kho chứa nổi được chế tạo mới phải kiểm tra nồi hơi vào các đợt kiểm tra hàng năm, trung gian hoặc định kỳ.

1) Kiểm tra nồi hơi đồng thời với kiểm tra định kỳ;

2) Kiểm tra nồi hơi trong vòng 36 tháng, kể từ ngày kết thúc kiểm tra phân cấp hoặc ngày kết thúc kiểm tra nồi hơi trước đó.

b) Nồi hơi liên quan đến hệ thống công nghệ

1) Kiểm tra vận hành nồi hơi: một năm một lần;

2) Kiểm tra bên ngoài và bên trong: hai năm một lần;

3) Kiểm tra bên ngoài, bên trong và thử thủy lực: sáu năm một lần.

c) Mặc dù có các yêu cầu quy định ở a) và b) nêu trên, khi chủ kho chứa nổi có yêu cầu thìcó thể gia hạn đợt kiểm tra nồi hơi trong khoảng thời hạn không quá 6 tháng tính từ ngày hết hạn. Trong trường hợp này, nồi hơi phải được kiểm tra gia hạn.

d) Mặc dù có các yêu cầu quy định ở a) và b) nêu trên, thời hạn kiểm tra nồi hơi có thể thayđổi theo các tiêu chuẩn khác phù hợp với thông lệ quốc tế.

2.1.5.4.17 Thời hạn kiểm tra trục chân vịt

Kiểm tra thông thường trục chân vịt được thực hiện theo quy định như sau:

a) Kiểm tra thông thường trục chân vịt loại 1, theo quy định ở 1.2.43 Phần 1A TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép phải được tiến hành trong khoảng thời gian 5 năm tính từ ngày hoàn thành kiểm tra phân cấp hoặc kiểm tra thông thường trục chân vịt trước đó.

b) Có thể hoãn kiểm tra thông thường trục chân vịt loại 1 (loại 1C) có lắp ổ đỡ trong ốngbao trục được bôi trơn bằng dầu, với thời hạn không quá 3 năm hoặc không quá 5 năm tính từ ngày hoàn thành đợt kiểm tra từng phần, với điều kiện là đợt kiểm tra từng phần quy định tại 8.1.2-1 hoặc -2 Phần 1B TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép, được thực hiện một cách tương ứng theo thời gian nêu tại 2.1.5.4.17a).

c) Trục chân vịt loại 1 áp dụng hệ thống bảo dưỡng phòng ngừa phù hợp với các yêu cầutại 8.1.3 Phần 1B TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép, không cần phải rút trục ra để kiểm tra vào lúc được yêu cầu dựa trên cơ sở kết quả bảo dưỡng phòng ngừa.

d) Kiểm tra thông thường trục chân vịt loại 2 và trục trong ống bao trục loại 2 (gọi là trục loại2), theo quy định ở 1.2.43 Phần 1A TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép phải được tiến hành như sau:

1) Kiểm tra được tiến hành đồng thời với đợt kiểm tra định kỳ;

2) Kiểm tra được tiến hành trong vòng 36 tháng tính từ ngày hoàn thành kiểm tra phân cấp hoặc kiểm tra thông thường trục chân vịt trước đó.

Tuy nhiên, nếu phần kết cấu của trục ở trong ổ đỡ trong ống bao tương ứng với trục loại 1 và kết cấu của trục giữa ống bao trục và giá đỡ trục tương ứng với trục loại 2, thì trục có thể được kiểm tra trong khoảng thời gian nêu tại 2.1.5.4.17 a) với điều kiện là đã thực hiện việc kiểm tra từng phần tương ứng với trục loại 2 đúng theo thời gian nêu tại 1) và 2) nói trên.

2.1.5.5Kiểm tra hàng năm

2.1.5.5.1Các yêu cầu về kiểm tra hàng năm phần thân kho chứa nổi

a) Trong mỗi lần kiểm tra hàng năm vào giữa các đợt kiểm tra định kỳ, phải kiểm tra trạng thái chung của thân kho chứa nổi và các trang thiết bị, hệ thống chữa cháy đến mức tối đa, kiểm tra hàng năm bao gồm các hạng mục sau đây và các yêu cầu từ 2.1.5.5.1 b) đến 2.1.5.5.1 h):

1) Kiểm tra bên ngoài tôn vỏ và hệ thống đường ống phía trên đường nước;

2) Phần kết cấu tiếp giáp với mực nước cần được tiến hành bằng mắt, đảm bảo rằng không bị hư hỏng do va đập bởi kho chứa nổi hoặc các nguyên nhân khác;

3) Các lỗ khoét như cửa húplô, cửa... cùng với các nắp đậy kín nước hoặc kín thời tiết;

4) Từng boong;

5) Ở những chỗ có nguy cơ gây phá hủy mỏi do tập trung ứng suất, có thể yêu cầu kiểm tra không phá hủy;

6) Kiểm tra các đèn hàng hải, các thiết bị báo hiệu, báo động kể cả đèn trên sân bay trực thăng cùng các hệ thống an toàn khác;

7) Hệ thống neo:

i. Kiểm tra bên ngoài dây neo;

ii. Kiểm tra bên ngoài các thiết bị của hệ thống neo;

iii. Kiểm tra bên ngoài các mỏ neo;

iv. Kiểm tra bên ngoài các ống thép của hệ thống neo căng;

v. Kiểm tra bên ngoài các đệm chắn hoặc dây neo của hệ thống neo, quả đệm.

8) Hệ thống thông gió, ống thông hơi và ống đo cùng với các thiết bị đóng;

9) Bộ phận bảo vệ cho thủy thủ, lan can, lối thoát hiểm, lối lên xuống và khu nhà ở;

10) Kết cấu chống cháy và phương tiện thoát hiểm bao gồm cả thử hoạt động nếu thựctế cho phép;

11) Hệ thống chữa cháy bao gồm cả thử hoạt động và chức năng nếu thực tế cho phép;

12) Kiểm tra kế hoạch phòng cháy, chữa cháy;

13) Kiểm tra ngẫu nhiên càng nhiều càng tốt các hệ thống phát hiện cháy;

14) Kiểm tra hệ thống chữa cháy chính và xác nhận khả năng hoạt động của các bơm chữa cháy kể cả bơm dự phòng;

15) Kiểm tra các ống cứu hỏa, vòi phun, đầu nối và tay vặn đảm bảo chúng hoạt động tốtvà đặt đúng vị trí;

16) Kiểm tra hệ thống điều khiển chữa cháy cố định, đường ống, đèn hiệu, đảm bảo chúng được bảo dưỡng và hoạt động tốt;

17) Các bình chữa cháy được đặt đúng vị trí và được bảo dưỡng tốt;

18) Hệ thống dừng và điều khiển từ xa để dừng quạt, máy, ngừng cấp nhiên liệu cho buồng máy;

19) Hệ thống ngừng quạt thông gió, ống khói, cửa lấy sáng, đường dẫn và các bộ phận có liên quan;

20) Kiểm tra đảm bảo dụng cụ cứu hỏa đầy đủ và hoạt động tốt;

21) Kiểm tra tất vả các vùng nguy hiểm, kể cả các cửa kín nước và các ranh giới;

22) Đảm bảo các thiết bị sau phải ở trong tình trạng hoạt động tốt:

i. Hệ thống thông gió, ống dẫn, thiết bị dập lửa, quạt và các thiết bị liên quan;

ii. Tất cả các thiết bị an toàn cơ khí và điện;

iii. Các hệ thống an toàn khác như đèn báo động và hệ thống thông tin.

23) Đối với kho chứa nổi cần có thông báo ổn định và bản hướng dẫn xếp hàng thì chúng phải có sẵn trên kho chứa nổi.

b) Các khu vực nghi ngờ và các két dằn bằng nước biển

Kiểm tra các khu vực nghi ngờ thân kho chứa nổi bao gồm các khu vực được nhận dạng trong lần kiểm tra định kỳ trước. Với các khu vực có phạm vi ăn mòn lớn được phát hiện trong lần kiểm tra trung gian hay định kỳ trước thì phải tiến hành đo chiều dày và nếu độ ăn mòn vượt quá giới hạn cho phép, phải tiến hành sửa chữa và/hoặc thay tôn.

Nếu phát hiện ăn mòn đáng kể, phải tiến hành đo chiều dày bổ sung để xác định phạm vi độ ăn mòn lớn này.

Với các kho chứa nổi trên 15 tuổi: Kiểm tra bên trong tất cả các két dằn nước biển sát với két dầu có dùng hệ thống hâm nóng dầu. Nếu không phát hiện khuyết tật kết cấu nào thì nội dung kiểm tra chỉ cần xem xét tính hiệu quả của lớp sơn bọc.

c) Sân bay: Phải kiểm tra sân bay, kết cấu đỡ sân bay và kể cả khu vực trên kho chứa nổidành riêng cho hoạt động của sân bay, bề mặt sân bay, hệ thống thoát nước, điểm giữ máy bay, các dấu hiệu, đèn chiếu sáng, thiết bị chỉ báo hướng gió, thiết bị hoặc lưới an toàn.

d) Két dầu: Kiểm tra lỗ mở két dầu bao gồm đệm kín, nắp và thành quây. Kiểm tra van xảáp/van chân không, thiết bị và lưới chặn lửa. Các thiết bị bảo vệ ống thông hơi két dầu phải được kiểm tra bên ngoài xem có được lắp ráp/lắp đặt đúng không và phát hiện hư hỏng hoặc dấu vết dầu tràn ra ngoài. Nếu thấy nghi ngờ, có thể yêu cầu mở thiết bị bảo vệ ống thông hơi để kiểm tra.

e) Hệ thống ống: Phải kiểm tra hệ thống ống dằn, hệ thống ống dầu và hệ thống ống rửadầu thô, hệ thống ống thông hơi két phía trên boong thời tiết và trong buồng bơm và trong tunen ống. Nếu nghi ngờ, có thể yêu cầu thử áp hệ thống ống tại áp suất làm việc, đo chiều dày hoặc yêu cầu thực hiện cả hai. Kiểm tra bơm dầu và bơm vét gồm cả bệ, lớp đệm kín, hoạt động của thiết bị điều khiển từ xa và ngắt. Xác định các thiết bị đo áp xả dầu và hệ thống chỉ báo mức độ có làm việc.

f) Thiết bị và liên kết điện: Kiểm tra các bố trí liên kết điện trên boong thời tiết và trongbuồng bơm. Kiểm tra các đai gắn kết của hệ thống đường ống dẫn dầu và đường ống đi qua khu vực nguy hiểm.

Xác nhận các thiết bị điện trong vùng nguy hiểm bao gồm buồng bơm được duy trì một cách đúng đắn, bao gồm các hạng mục sau:

1) Các đặc tính an toàn về bản chất và chống nổ của thiết bị lắp đặt trong vùng nguy hiểm đặc biệt các bố trí lắp kín liên quan;

2) Trạng thái thực tế của cáp điện và thử độ cách điện của mạch điện. Trong trường hợp hồ sơ thử được duy trì đầy đủ và chính xác thì có thể xem xét chấp nhận các số đo gần đây nhất;

3) Kiểm tra kết cấu đỡ cáp và thiết bị bảo vệ chống hư hỏng cơ học như được trang bị ban đầu;

4) Kiểm tra hệ thống phát hiện khí trong buồng bơm, nếu có;

5) Kiểm tra thiết bị cảm biến nhiệt lắp trên các đệm kín trục xuyên vách, ổ trục và vỏ bơm, nếu có.

g) Buồng bơm

1) Kiểm tra các vách buồng bơm để phát hiện rò rỉ hoặc rách kết cấu, đặc biệt các kết cấu làm kín tại các điểm xuyên vách;

2) Xác nhận không có nguồn kích nổ tiềm tàng trong và gần buồng bơm, xác nhận thang ra vào buồng bơm ở trạng thái tốt;

3) Kiểm tra hoạt động hệ thống bơm la canh buồng bơm;

4) Kiểm tra hệ thống thông gió buồng bơm gồm đường ống, bướm chặn và lưới.

h) Đối với kho chứa nổi kiểu giàn có cột ổn định, kiểm tra trạng thái chung các hạng mụcsau:

1) Phần thân trên và kết cấu đỡ phía trên mực nước, boong, lầu, kết cấu đặt trên boong, các không gian bên trong có thể tiếp cận được;

2) Phần ngoài của cột và các thanh nhánh cùng với các mối nối phía trên đường nước;

3) Cửa cẩu hàng, lỗ người chui và các lỗ mở khác trên boong mạn khô và boong thượng tầng khép kín;

4) Nắp và miệng buồng máy, đường xuống từ boong chính và lầu bảo vệ các lỗ mở trên boong mạn khô và boong thượng tầng khép kín;

5) Cửa mạn lấy hàng, lối ra vào phía đầu và đuôi kho chứa nổi, lỗ mở ngang kho chứa nổi và lỗ mở khác ở cạnh hay đầu đuôi thân kho chứa nổi, phía dưới boong mạn khô hoặc trong vùng thượng tầng khép kín;

6) Ống thông gió, ống thông hơi két cùng các lưới chặn lửa;

7) Lỗ xả mạn từ không gian khép kín hoặc phía trên hoặc dưới boong mạn khô;

8) Vách kín nước và vách mút của thượng tầng khép kín;

9) Các thiết bị đóng kín cho tất cả các lỗ mở trên bao gồm nắp cửa cẩu hàng, cửa và van một chiều;

10) Thiết bị bảo vệ thuyền viên, lan can, dây an toàn, cầu dẫn và lầu;

11) Tại mỗi đợt kiểm tra hàng năm, kết quả kiểm tra phải đảm bảo rằng không có sự thay đổi vật liệu đối với kho chứa nổi, các bố trí kết cấu, phân khoang, kết cấu thượng tầng và thiết bị đóng kín quyết định đến việc ấn định mạn khô.

2.1.5.5.2Các yêu cầu về kiểm tra hàng năm phần máy và trang bị điện

a) Tại mỗi đợt kiểm tra hàng năm giữa các đợt kiểm tra định kỳ phần máy và trang bị điện,phải kiểm tra trạng thái chung toàn bộ phần máy và điện trên kho chứa nổi ngoài cácyêu cầu kiểm tra dưới đây:

1) Máy động lực và các máy phụ quan trọng phải được kiểm tra. Có thể yêu cầu mở máy ra để xem xét bên trong nếu thấy cần thiết;

2) Phải kiểm tra toàn bộ buồng máy, buồng nồi hơi và đường thoát nạn sự cố, đặc biệt chú ý đến nguy cơ cháy và nổ;

3) Phải kiểm tra tất cả các thiết bị lái chính và phụ kể cả thiết bị đi kèm và hệ thống điều khiển để xác nhận rằng chúng đang ở trạng thái làm việc tốt;

4) Phải thử để xác nhận rằng phương tiện thông tin liên lạc giữa lầu lái và trạm điều khiển máy cũng như giữa lầu lái và buồng đặt máy lái đang ở trạng thái làm việc tốt;

5) Kiểm tra bên ngoài hệ thống bơm hút khô và giếng hút bao gồm các bơm, cần điều khiển từ xa và chuông báo mực nước, nếu lắp, đảm bảo sao cho chúng hoạt động tốt;

6) Kiểm tra bên ngoài nồi hơi, thiết bị hâm dầu, bình áp lực, bao gồm các thiết bị an toàn, bệ, thiết bị điều áp, ống điều áp và thoát hơi nước, thiết bị cách ly và áp kế. Có thể yêu cầu xác nhận khả năng làm việc của các thiết bị an toàn của nồi hơi và thiết bị hâm dầu nếu thấy cần thiết;

7) Máy phát, nguồn điện dự phòng, thiết bị chuyển mạch và các thiết bị điện khác phải được kiểm tra và thử hoạt động nếu có thể. Nếu có hệ thống điều khiển tự động thì phải thử ở hai chế độ tự động và bằng tay;

8) Xác nhận khả năng hoạt động của tất cả các nguồn điện sự cố càng nhiều càng tốt, nếu là tự động thì kiểm tra trong trạng thái hoạt động tự động;

9) Các bộ phận được mở ra bảo dưỡng theo lựa chọn của chủ kho chứa nổi cũng được kiểm tra nếu cần;

10) Nếu hệ thống điều khiển từ xa hoặc tự động hoặc cả hai được lắp cho các máy quan trọng thì chúng phải được kiểm tra để xác nhận rằng vẫn hoạt động tốt;

11) Hệ thống định vị động, nếu có, phải được kiểm tra và thử hoạt động càng nhiều bộ phận càng tốt.

b) Kiểm tra trạng thái của hệ thống điện ở vùng nguy hiểm. Đối với các kho chứa nổi từ 10tuổi trở lên phải đo độ cách điện. Nếu trên kho chứa nổi đã có biên bản đo độ cách điện thỏa mãn thì yêu cầu có thể không phải thực hiện.

c) Các thiết bị/hệ thống chữa cháy sau phải được kiểm tra và (hoặc) thử:

1) Hệ thống ống chữa cháy chính.

Hệ thống ống chữa cháy chính bao gồm các van cách ly và họng chữa cháy. Hệ thống ống chữa cháy chính phải được thử áp lực tại áp suất làm việc;

2) Bơm chữa cháy

Kiểm tra các bơm chữa cháy cùng với việc xác nhận mỗi bơm chữa cháy bao gồm bơm chữa cháy dự phòng có thể cung cấp hai luồng nước đồng thời từ các họng chữa cháy khác nhau;

3) Thiết bị chữa cháy

Xác nhận các vòi rồng chữa cháy, vòi phun, súng bắn và các cờ lê ở trạng thái làm việc tốt và đúng vị trí;

4) Bình chữa cháy xách tay và bán di động

Xác nhận tất cả các bình chữa cháy xách tay và bán di động ở vị trí cất giữ, kiểm tra bằng chứng các bình được bảo vệ thích hợp;

5) Sơ đồ kiểm soát cháy

Xác nhận sơ đồ kiểm soát cháy được treo một cách đúng đắn;

6) Bích nối bờ quốc tế

Xác nhận có bích nối bờ quốc tế;

7) Hệ thống chữa cháy cố định

Kiểm tra hệ thống điều khiển, đường ống, hướng dẫn và đánh dấu. Kiểm tra dấu hiệu bảo dưỡng đúng đắn gồm ngày thử hệ thống lần cuối. Bột chữa cháy phải được thử tại các thời điểm do nhà chế tạo khuyến nghị và phải được thay mới nếu không thỏa mãn cho mục đích sử dụng. Kiểm tra bên ngoài hệ thống đường ống và van cách ly hệ thống chữa cháy cố định của buồng bơm;

8) Điều khiển từ xa

Xác nhận đến mức tối đa các hệ thống điều khiển từ xa để dừng quạt và máy và ngắt nguồn cung cấp nhiên liệu cho không gian buồng máy ở trạng thái hoạt động tốt;

9) Trang bị của người chữa cháy

Xác nhận rằng có đầy đủ trang bị của người chữa cháy và chúng ở trạng thái tốt;

10) Thiết bị đóng kín

Kiểm tra thiết bị đóng kín của ống thông hơi buồng máy, các ống dẫn của ống thông hơi phải được mở ra nếu thấy cần để xác nhận trạng thái và hoạt động thỏa mãn của bướm chặn.

11) Hệ thống phun bọt trên boong

Xác nhận hệ thống phun bọt trên boong ở trạng thái hoạt động tốt.

12) Khu vực xuất dầu

Kiểm tra các ống xuất dầu bao gồm các mối hàn, dấu nhận dạng, thiết bị đóng tại các điểm nối xuất dầu, bố trí phát hiện rò rỉ và bố trí thoát dầu cũng như thành quây dầu tràn. Thử các thiết bị thông tin giữa phòng điều khiển bơm dầu và vị trí nối xuất dầu.

d) Đối với các kho chứa nổi có chức năng khai thác, cần phải tiến hành các kiểm tra sau:

1) Kiểm tra tổng thể:

i. Các lỗ khoét két chứa hàng và các van chân không, van chịu áp lực;

ii. Hệ thống dẫn dầu thô;

iii. Buồng bơm hàng;

iv. Lối thoát hiểm;

v. Hệ thống dập cháy trong khu vực két dầu thô và buồng bơm.

2) Kiểm tra và thử chức năng các bộ phận và hệ thống sau:

i. Hệ thống phát hiện khí cháy và khí độc;

ii. Hệ thống phát hiện cháy;

iii. Hệ thống đo mức dầu thô trong két;

iv. Hệ thống báo động chính và liên lạc với trạm điều khiển chính.

3) Kiểm tra và thử chức năng các bộ phận và hệ thống trong vùng nguy hiểm sau:

i. Hệ thống thông gió, kể cả thiết bị báo động quá áp;

ii. Bộ phạn dừng và báo động cho thiết bị điều áp và các buồng;

iii. Cáp và thiết bị điện;

iv. Cửa kín khí tự động, khóa khí, lỗ khoét và lối tiếp cận;

v. Thiết bị bảo vệ cho các thiết bị và máy nhiệt (combustion equipment).

4) Kiểm tra và thử chức năng hệ thống dừng khẩn cấp của các bộ phận và thiết bị sau. Cần chú trọng cả thiết bị kích hoạt tự động và bằng tay, cấp năng lượng và báo động.

i. Hệ thống thông gió;

ii. Thiết bị khai thác dầu và van miệng giếng;

iii. Tất cả các thiết bị điện không thiết yếu và thiết yếu.

5) Tại những chỗ giao nhau giữa hệ thống ống dẫn khai thác dầu và hệ thống ống dẫn an toàn, nếu có, phải kiểm tra phương tiện ngăn nhiễm các dung dịch nguy hiểm của hệ thống ống dẫn an toàn.

e) Đối với các thiết bị khai thác, cần phải tiến hành các kiểm tra sau:

1) Tại thời điểm kiểm tra, đối với các thiết bị đặt chìm dưới biển thì có thể thay thế kiểm tra bằng cách xem xét sổ bảo dưỡng hay báo cáo thử, miễn là quy trình bảo dưỡng chấp nhận được và các báo cáo là thỏa mãn;

2) Kiểm tra tổng thể có chú trọng tới tính toàn vẹn kết cấu của:

i. Cần đốt;

ii. Tháp khoan;

iii. Khung đỡ thiết bị.

3) Kiểm tra cáp (kể cả đầu cáp) và ròng rọc của hệ thống căng và các hệ thống có liên quan. Nếu cần, có thể yêu cầu thử không phá hủy bằng hạt từ;

4) Kiểm tra bên ngoài các bình áp lực và thiết bị trao đổi nhiệt, kể cả bệ, ống dẫn và phải xác định chắc chắn khả năng cách ly. Có thể yêu cầu mở ra kiểm tra bên trong hoặc đo chiều dày, hoặc thử để phát hiện vết nứt nếu thấy cần thiết. Các van an toàn, thiết bị đo và hệ thống ở các két và bình tách phải được kiểm tra và thử trong điều kiện hoạt động, nếu thấy cần thiết;

5) Kiểm tra và thử áp lực tới áp suất thiết kế hệ thống ống dẫn kể cả ống mềm. Đo chiều dày ở những chỗ thấy cần thiết. Kiểm tra và thử van điều áp và giảm áp, nếu thấy cần thiết;

6) Kiểm tra bên ngoài và thử chức năng các bơm và máy nén có công suất cao, áp lực cao;

7) Kiểm tra bằng mắt ống đứng và xem xét những chỗ ăn mòn, gãy và mài mòn. Phải tiến hành thử áp lực với áp suất thiết kế cực đại;

8) Kiểm tra và thử áp lực đến áp lực làm việc thiết bị chống phun. Có thể yêu cầu kiểm tra không phá hủy nếu thấy cần thiết;

9) Kiểm tra tổng thể và thử chức năng các dụng cụ và thiết bị an toàn của các thiết bị giữ ống đứng và thiết bị nâng phục vụ công việc khai thác cũng như các công việc có liên quan khác, nếu thấy cần thiết. Phải xác nhận rằng các chứng chỉ của từng bộ phận là phù hợp;

10) Kiểm tra trong khai thác và thử chức năng, nếu cần thiết, các hệ thống công nghệ và hỗ trợ, cần chú trọng tới:

i. Van ngắt;

ii. Thiết bị ngắt;

iii. Trình tự và logic ngắt;

iv. Những hệ thống nối liền với hệ thống dừng khẩn cấp;

v. Hệ thống điều khiển, hệ thống điều chỉnh;

vi. Hệ thống và thiết bị báo động.

11) Kiểm tra hệ thống tiêu thoát của các chất lỏng dùng để sản xuất, cả ở khu vực nguy hiểm lẫn khu vực không nguy hiểm;

12) Kiểm tra hệ thống bảo vệ vùng nước ở khu vực công nghệ.

f) Các kiểm tra và thử nghiệm khác nếu thấy cần thiết.

2.1.5.5.3Các yêu cầu về kiểm tra hàng năm phần hệ thống neo buộc định vị

a) Kiểm tra hàng năm hệ thống neo chùm: Tại mỗi đợt kiểm tra hàng năm, hệ thống neo chùm phải được kiểm tra tổng thể đến mức có thể và phải có trạng thái hoạt động thỏa mãn. Ngoài ra, các hạng mục phía trên đường nước sau đây phải được kiểm tra và phải có trạng thái hoạt động thỏa mãn:

1) Bố trí kết cấu chặn xích neo phải được kiểm tra bằng mắt bao gồm các kết cấu đế của tất cả các chặn và thiết bị giữ. Thiết bị kéo căng phải được kiểm tra tổng thể;

2) Góc cong của xích neo phải được đo để đảm bảo rằng sức căng xích neo nằm trong dung sai thiết kế cho phép. Nếu cáp neo được dùng thì sức căng của cáp phải được xác minh nằm trong sức căng cho phép;

3) Xích hay cáp neo phía trên đường nước phải được kiểm tra bằng mắt phát hiện màimòn.

b) Kiểm tra hàng năm hệ thống neo đơn (SPM): tại mỗi đợt kiểm tra hàng năm, hệ thống neo đơn phải được kiểm tra tổng thể đến mức có thể và phải có trạng thái hoạt động thỏa mãn. Ngoài ra, các hạng mục phía trên đường nước sau đây phải được kiểm tra và phải có trạng thái hoạt động thỏa mãn:

1) Bố trí kết cấu chặn xích neo phải được kiểm tra bằng mắt bao gồm các kết cấu đế của tất cả các chặn xích;

2) Góc cong của xích neo phải được đo để đảm bảo rằng sức căng xích neo nằm trong dung sai thiết kế cho phép. Nếu cáp neo được dùng thì sức căng của cáp phải được xác minh nằm trong sức căng cho phép;

3) Xích hay cáp neo phía trên đường nước phải được kiểm tra bằng mắt phát hiện mài mòn;

4) Trạng thái của ổ trục đỡ phải được xác minh tính hiệu quả liên tục của hệ thống bôi trơn;

5) Toàn bộ cụm kết cấu neo đơn phía trên đường nước phải được kiểm tra tổng thể phát hiện hư hỏng chung, hư hỏng lớp bọc và dấu hiệu ăn mòn quá lớn. Kiểm tra này phải bao gồm các kết cấu thành neo tháp, kết cấu giếng tháp tiếp cận được, kết cấu tay neo, tất cả các kết cấu trợ giúp hoạt động tháo rời của hệ thống neo v.v... (nếu có).

2.1.5.5.4Các yêu cầu về kiểm tra hàng năm hệ thống công nghệ

Tại đợt kiểm tra hàng năm, phải kiểm tra tính hiệu quả bằng mắt và thử hoạt động các hạng mục sau, nếu có:

a) Kiểm tra các hệ thống chống ăn mòn;

b) Kiểm tra và thử thiết bị dừng từ xa cho thiết bị thông gió và nhiên liệu;

c) Kiểm tra và thử thiết bị đóng an toàn;

d) Kiểm tra và thử các trạm điều khiển sự cố;

e) Kiểm tra bên ngoài và thử các van an toàn;

f) Kiểm tra bên ngoài trong khai thác tất cả các máy, bơm và thiết bị bơm gồm van và ống;

g) Kiểm tra các vòi rồng chữa cháy, các vòi phun tại các trạm chữa cháy;

h) Kiểm tra các hệ thống chữa cháy gồm các bơm chữa cháy, hệ thống phun nước, hệ thống phát hiện và báo động;

i) Kiểm tra việc bảo vệ nhân viên, hệ thống và thiết bị cấp cứu và thoát hiểm gồm thiết bị báo động và chiếu sáng sự cố cho các lối thoát, v.v...;

j) Kiểm tra tổng thể kết cấu, ống, hệ thống điện và bệ máy để phát hiện hư hỏng, xuống cấphoặc nguy hiểm;

k) Kiểm tra khu vực nguy hiểm khép kín gồm thông gió, chiếu sáng bằng điện, gá đỡ điệnvà thiết bị đo điện;

l) Thẩm định độ toàn vẹn của thiết bị chống nổ;

m) Thử hoạt động hệ thống chiếu sáng sự cố, đèn hàng hải và đèn chướng ngại vật trong khu vực công nghệ;

n) Kiểm tra bên ngoài nồi hơi, thiết bị lọc, thiết bị công nghệ tương tự và các van xả liênquan;

o) Kiểm tra các thiết bị tạo hơi nước.

2.1.5.5.5Các yêu cầu về kiểm tra hàng năm hệ thống khí trơ

Tại mỗi đợt kiểm tra hàng năm, hệ thống khí trơ phải được kiểm tra tổng thể đến mức tối đa và các hạng mục kiểm tra phải ở trạng thái thỏa mãn. Kiểm tra hàng năm bao gồm:

a) Kiểm tra bên ngoài tất cả các bộ phận và đường ống bao gồm bộ phận lọc, quạt gió, vanvà các đoạn ống đứng và tấm chắn;

b) Xác minh hoạt động chính xác của quạt gió;

c) Quan sát hoạt động của hệ thống thông gió buồng lọc;

d) Van nước một chiều (deck seal) và van kiểm tra (check valve) trên boong phải đượckiểm tra bên ngoài và chứng tỏ hoạt động tốt. Kiểm tra cấp nước và xả nước tự động cho van nước một chiều, hoạt động của van kiểm tra, ống xả tràn;

e) Kiểm tra hoạt động của các van điều khiển tự động hay điều khiển từ xa, đặc biệt vancách ly khí thải từ ống khói;

f) Kiểm tra hoạt động của khóa liên động của quạt muội;

g) Kiểm tra hoạt động tự động của van điều áp khí trơ;

h) Kiểm tra hồ sơ khai thác và bảo dưỡng cố định để thẩm tra hoạt động và bảo dưỡng hệthống;

i) Kiểm tra hoạt động của các thiết bị báo động và an toàn sau đây, dùng các trạng thái môphỏng nếu thấy cần thiết:

1) Hệ thống khí thải ống khói:

i. Áp suất nước thấp hoặc lưu lượng nước thấp tới thiết bị lọc khí thải;

ii. Mức nước cao trong thiết bị lọc sạch khí thải;

iii. Nhiệt độ khí cao tại đầu cấp của quạt của hệ thống khí trơ;

iv. Hư hỏng quạt thổi khí trơ;

v. Mức độ ôxy quá 8% theo thể tích;

vi. Hư hỏng nguồn cấp điện cho hệ thống điều khiển tự động của van điều khí và của thiết bị hiển thị áp suất khí và mức độ ôxy;

vii. Mức nước thấp của van nước một chiều;

viii. Áp suất khí nhỏ hơn 100 mm cột nước;

ix. Đồng hồ áp suất khí cao;

x. Độ chính xác của thiết bị đo ôxy loại cố định và xách tay bằng một loại khí hiệu chỉnh.

2) Hệ thống tạo khí trơ:

i. Áp suất nước thấp hoặc lưu lượng nước thấp tới thiết bị lọc khí thải;

ii. Nhiệt độ khí cao;

iii. Mức độ ôxy quá 8% theo thể tích;

iv. Áp suất khí cao;

v. Không đủ nguồn cấp dầu nhiên liệu;

vi. Hư hỏng nguồn cấp điện cho máy tạo khí trơ;

vii. Hư hỏng nguồn cấp điện cho hệ thống điều khiển tự động cho máy tạo khí trơ;

viii. Độ chính xác của thiết bị đo ôxy loại cố định và xách tay bằng một loại khí hiệu chỉnh.

2.1.5.6Kiểm tra trên đà

2.1.5.6.1Quy định chung

a) Kho chứa nổi phải được đặt trên các căn có đủ độ cao trong ụ khô hoặc trên triền đà.

b) Tuy nhiên, nếu đề xuất kiểm tra dưới nước của chủ kho chứa nổi được chấp nhận thaythế cho kiểm tra trong ụ khô hoặc trên triền đà thì có thể tiến hành kiểm tra dưới nước.

Khi đó, đơn vị giám sát sẽ tiến hành các kiểm tra thích hợp.

c) Ngoài các yêu cầu trong 2.1.5.6.2, có thể ghép các yêu cầu kiểm tra định kỳ vào kiểm tratrên đà nếu cần thiết.

2.1.5.6.2Các yêu cầu đối với kiểm tra trên đà

a) Với tất cả các kho chứa nổi, phải tiến hành kiểm tra trên đà theo yêu cầu nêu trong 6.1.1Chương 6 Phần 1B TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép.

b) Ngoài các yêu cầu nêu trong 2.1.5.6.2 a), các yêu cầu sau cho hệ thống chống ăn mònphải được thực hiện trong tất cả các đợt kiểm tra trên đà:

1) Các số đọc hiệu điện thế anốt phải được lấy từ các vị trí đại diện trên toàn bộ phần kết cấu dưới nước của hệ thống neo để xác nhận là hệ thống bảo vệ catốt hoạt động trong giới hạn thiết kế;

2) Các anốt hy sinh phải được kiểm tra độ tiêu hao và còn phải nằm trong trạng thái thỏa mãn;

3) Anốt và catốt của hệ thống dòng cảm ứng phải được kiểm tra tìm hư hỏng, hà bám hoặc lắng đọngcácbônát. Yêu cầu về dòng và điện thế phải được kiểm tra và đảm bảo hệ thống hoạt động tốt chức năng;

4) Các kiểm tra bổ sung phải được thực hiện trên vùng thay đổi mực nước của kết cấu nơi mà hư hỏng lớp bọc thấy rõ ràng. Có thể yêu cầu đo chiều dày các vùng này nếu thấy cần thiết.

c) Cần lưu ý đặc biệt tới hệ thống kiểm soát ăn mòn trong két dằn đại diện, khoang thôngmạn và các vùng khác chịu tác động của nước biển ở cả hai phía của kho chứa nổi.

d) Kiểm tra hệ thống định vị động, nếu có.

e) Cùng với kiểm tra trên đà, sau lần kiểm tra định kỳ lần thứ nhất và giữa những lần kiểmtra định kỳ tiếp theo, các két dằn sau đây phải được kiểm tra bên trong và đo chiều dày.

Thay vì kiểm tra như trên, thiết bị kiểm soát ăn mòn trong két phải được kiểm tra thỏa mãn.

1) Đối với kho chứa nổi kiểu tàu và sà lan: Một két phía mũi và tối thiểu hai két dằn đại diện khác nằm giữa các vách mũi, lái dùng chủ yếu để chứa nước dằn;

2) Đối với kho chứa nổi kiểu giàn có cột ổn định: Các két dằn đại diện ở phần đế, thân ngầm hoặc khoang thông mạn và tối thiểu hai két dằn ở cột hoặc phần thân trên nếu có thể.

2.1.5.7Các yêu cầu đối với kiểm tra dưới nước thay cho kiểm tra trên đà (UWILD)

2.1.5.7.1Quy định chung

a) Một đợt kiểm tra dưới nước được chấp nhận có thể được xem xét tương đương với mộtđợt kiểm tra trên đà, điều này chỉ được chấp nhận tới và bao gồm đợt kiểm tra định kỳ lần thứ 4.

b) Đối với các yêu cầu kiểm tra UWILD (theo các quy trình đã được thẩm định trước) sauđợt kiểm tra định kỳ lần thứ 4 thì chủ kho chứa nổi phải có yêu cầu sớm để đơn vị giám sát xem xét trước thời gian dự định kiểm tra. Kiểm tra UWILD sau đợt kiểm tra định kỳ lần thứ 4 sẽ được xem xét đặc biệt.

c) Nếu UWILD được chấp nhận thì quy trình kiểm tra dưới nước phải được trình thẩm địnhtrước đợt kiểm tra. Quy trình được thẩm định này phải có trên kho chứa nổi. Ngoài ra, quy trình kiểm tra phải bao gồm các hạng mục sau:

1) Phạm vi kiểm tra không được nhỏ hơn quy định trong Tiêu chuẩn này;

2) Quy trình cho thợ lặn để xác định vị trí chính xác nơi mà họ tiến hành việc kiểm tra;

3) Quy trình để làm sạch hà bám phục vụ cho công việc kiểm tra, bao gồm vị trí và phạm vi làm sạch dưới nước;

4) Quy trình và phạm vi để đo điện thế anốt trong phần kết cấu;

5) Quy trình và phạm vi đo chiều dày kết cấu và NDT cho các nút đặc biệt;

6) Giấy chứng nhận của tất cả các thợ lặn tiến hành kiểm tra, NDT và đo chiều dày;

7) Loại video và ảnh chụp dưới nước bao gồm thiết bị thông tin, theo dõi và ghi;

8) Đối với UWILD liên quan đến đợt kiểm tra định kỳ thì phải có các thiết bị để mở tất cả các van thông biển, lỗ xả mạn để kiểm tra bên trong. Ngoài ra, tất cả các hạng mục kiểm tra định kỳ liên quan đến phần dưới nước của thân kho chứa nổi hay kết cấu bao gồm các yêu cầu đo chiều dày phải được thực hiện trong đợt kiểm tra dưới nước.

d) Tuy nhiên, khi tiến hành kiểm tra UWILD, nếu kết quả kiểm tra không thỏa đáng, đơn vịgiám sát có thể yêu cầu đưa kho chứa nổi lên đà để kiểm tra kỹ lưỡng hơn và có biện pháp khắc phục hư hỏng, nếu cần.

2.1.5.7.2 Các phần phải kiểm tra

a) Thân và thiết bị thân kho chứa nổi

1) Đối với kho chứa nổi kiểu tàu và sà lan: Các hạng mục sau đây phải được kiểm tra nếu phù hợp:

i. Tấm tôn đáy, sườn mũi và đuôi, bánh lái, chân vịt và bên ngoài tấm tôn đáy và mạn phải được làm sạch và nếu cần thiết kiểm tra cùng với vây giảm lắc, thiết bị đẩy, các phần lộ thiên của ổ trục đuôi và cụm đệm kín nước, van thông biển, chốt bánh lái cùng với các bố trí lắp chặt tương ứng;

ii. Tất cả các đầu nối ra biển và van xả mạn bao gồm kết cấu gắn liền với thân hoặc van thông biển phải được kiểm tra bên ngoài. Tất cả các miếng giãn nở không phải là kim loại trong hệ thống tuần hoàn và làm mát bằng nước biển phải được kiểm tra cả bên trong và bên ngoài. Dung sai ổ đỡ trục đuôi và độ mài mòn và dung sai ổ đỡ bánh lái phải được đảm bảo và ghi chép lại.

2) Đối với kho chứa nổi kiểu giàn có cột ổn định: Các hạng mục sau đây phải được kiểm tra:

i. Bề mặt ngoài của thân trên, kết cấu đế, pông tông hay thân dưới, các phần dưới nước của cột, thanh xiên và các kết cấu nối nếu có phải được làm sạch và kiểm tra. Các vùng này bao gồm các nút của các bộ phận kết cấu quan trọng, các vùng dễ bị gây hư hỏng bởi tàu dịch vụ, xích neo, vật rơi, ăn mòn và mài mòn khi mất lớp bọc, hoặc xói cát và các vùng có sự ăn mòn lâu dài và liên tục;

ii. Kiểm tra không phá hủy có thể phải yêu cầu cho các vùng bị nghi ngờ. Các nút nối với các cấu hình khác nhau của các bộ phận kết cấu quan trọng phải được lựa chọn, làm sạch và kiểm tra từ tính (MPI). Các nút nối phải được lựa chọn sao cho các nút nối dưới nước phải được kiểm tra 5 năm một lần;

iii. Van thông biển và lưới lọc phải được làm sạch và kiểm tra;

iv. Các phần bên ngoài của bộ phận đẩy phải được kiểm tra, nếu có;

v. Loại, vị trí và phạm vi kiểm soát ăn mòn (lớp bọc, hệ thống chống ăn mòn bằnganốt, v.v...), độ hiệu quả, sửa chữa hay thay mới của các hạng mục này phải được báo cáo trong mỗi đợt kiểm tra. Phải đặc biệt quan tâm đến hệ thống kiểm soát ăn mòn trong két dằn, các vùng ngập nước tự do và các vùng khác tiếp xúc với nước biển từ cả hai phía;

vi. Tất cả các két và khoang trống cần kiểm tra bên trong phải được thông khí và làm sạch khí kỹ càng và phải được giám sát cẩn thận để phát hiện túi khí hoặc sự phát ra khí nguy hiểm trong quá trình kiểm tra;

vii. Hai không gian dằn sau phải được kiểm tra và hiệu quả của lớp bọc hay hệ thống kiểm soát ăn mòn phải được thẩm định bằng phép đo chiều dày: Các két dằn đại diện ở thân ngầm hoặc các két ngập tự do nếu tiếp cận được và tối thiểu hai két dằn trong cột hoặc thân trên, nếu có.

b) Hệ thống neo buộc: Các hạng mục sau phải được kiểm tra, nếu áp dụng:

1) Sức căng xích neo hay cáp phải được đo và các đầu mút nối phải được kiểm tra. Tất cả các xích neo phải được kiểm tra tổng thể trên toàn bộ chiều dài. Neo, cáp và các thiết bị vận hành tương ứng phải được kiểm tra;

2) Các két nổi phải được làm sạch và kiểm tra nếu có;

3) Xích và các thiết bị chặn xích phải được làm sạch, kiểm tra và thử NDT nếu thấy cần thiết;

4) Các vùng ứng xuất cao hoặc tuổi thọ mỏi thấp phải được lựa chọn trước, làm sạch và kiểm tra NDT nếu thấy cần thiết;

5) Xói đất cát trong vùng neo và cọc neo phải được kiểm tra;

6) Các số đọc hiệu điện thế anốt phải được lấy từ các vị trí đại diện trên toàn bộ phần kết cấu dưới nước của hệ thống neo để xác nhận là hệ thống bảo vệ catốt hoạt động trong giới hạn thiết kế;

7) Các vùng ứng suất cao, có độ mài mòn cao của xích neo phải được kiểm tra sát sao và thử NDT nếu đơn vị giám sát thấy cần thiết, bao gồm các vùng tại thiết bị chặn xích và vùng tiếp xúc đáy biển.

c) Hệ thống nhập: Các hạng mục sau phải được làm sạch và kiểm tra:

1) Toàn bộ hệ thống ống đứng;

2) Các két phao nổi đỡ cho đoạn ống cong, các kết cấu và thiết bị kẹp;

3) Ống đứng mềm bao gồm tất cả các bích nối, bulông, ốc và thanh chia ống nếu có.

d) Hệ thống xuất: Các hạng mục sau phải được làm sạch và kiểm tra:

1) Toàn bộ hệ thống xuất phải được kiểm tra để phát hiện hư hỏng do chà sát và hư hỏng mỏi;

2) Tất cả các thiết bị hàng hải phải được kiểm tra và thử chức năng.

2.1.5.8 Kiểm tra trung gian

2.1.5.8.1Quy định chung

a) Tại mỗi đợt kiểm tra trung gian, phải tiến hành tất cả các kiểm tra theo yêu cầu của kiểmtra hàng năm.

b) Ngoài yêu cầu nêu tại 2.1.5.8.1 1) còn phải kiểm tra thêm các bộ phận được nêu tại2.1.5.8.2.

2.1.5.8.2Kiểm tra trung gian phần thân kho chứa nổi

a) Tất cả các kho chứa nổi phải tuân thủ các yêu cầu sau:

1) Kiểm tra hoạt động của các lỗ khoét như lỗ khoét bên mạn, cửa... yêu cầu kín nước và kín thời tiết cùng với các thiết bị đóng kín. Tuy nhiên, tùy thuộc vào trạng thái kỹ thuật của chúng có thể xem xét miễn kiểm tra này;

2) Kiểm tra khả năng hoạt động của hệ thống định vị trong thời gian dài cùng với hệ thống máy;

3) Kiểm tra các giá đỡ neo, ống dẫn cáp neo phía trên đường nước cùng với phần nối với thân kho chứa nổi của chúng;

4) Kiểm tra các thiết bị điện trong vùng nguy hiểm, đặc biệt lưu ý tới:

i. Các chỗ nối đất;

ii. Vỏ chống cháy của các thiết bị;

iii. Vỏ điều áp và các chi tiết liên quan của các thiết bị;

iv. Tình trạng của các thiết bị an toàn;

v. Tình trạng của các dây cáp;

vi. Hệ thống ngắt điện cho những khu vực có cửa chắn không khí;

vii. Khả năng hoạt động của thiết bị điều áp và chức năng của đèn báo động.

b) Đối với kho chứa nổi kiểu giàn có cột ổn định, các hạng mục sau phải được kiểm tracàng nhiều càng tốt:

1) Két dằn đại diện tại đế, thân ngầm hoặc két mạn nếu có thể và tối thiểu hai két dằn ở phần cột nếu có thể;

2) Kiểm tra bên ngoài cột, thanh nhánh, thân ngầm và đế;

3) Phần nối giữa thân trên với cột và cột với thân ngầm hoặc đế với thanh nhánh. Nếu cần, có thể yêu cầu kiểm tra không phá hủy.

c) Đối với kho chứa nổi kiểu tàu, ngoài các yêu cầu nêu ở 2.1.5.8.2 b), phải kiểm tra bênngoài các kết cấu phía trên đường nước của các lỗ khoét, chẳng hạn như lỗ ở thân khochứa nổi dùng để thả cột ống khoan xuống biển.

2.1.5.9 Kiểm tra định kỳ

2.1.5.9.1Quy định chung

a) Kiểm tra định kỳ lần đầu tiên sau khi phân cấp trong chế tạo mới được gọi là kiểm tra định kỳ lần 1 và các kiểm tra định kỳ lần sau lần lượt được gọi là kiểm tra định kỳ lần 2, 3 …

b) Lần kiểm tra định kỳ của kho chứa nổi không được chế tạo dưới sự giám sát của Đơn vịgiám sát được xác định tương tự như 2.1.5.9.1 a) dựa trên lần kiểm tra định kỳ liênquan đến kiểm tra phân cấp.

2.1.5.9.2Kiểm tra định kỳ phần thân kho chứa nổi

a) Các yêu cầu kiểm tra hàng năm và kiểm tra trên đà phải được tuân theo.

b) Đối với tất cả các loại kho chứa nổi, kiểm tra định kỳ lần 1 phần thân, thiết bị và hệ thốngchữa cháy... thì phải tiến hành thử, kiểm tra các hạng mục dưới đây:

1) Kiểm tra bên trong và bên ngoài thân kho chứa nổi, đặc biệt là buồng máy, ngăn cách ly, các két nước như két nước dằn và két dầu như két dầu đốt với mức độ phụ thuộc vào lần kiểm tra định kỳ;

2) Kiểm tra tổng thể kết cấu sân bay trực thăng, có chú trọng tới tính toàn vẹn của kết cấu phần sân đáp máy bay và kết cấu đỡ sân bay;

3) Các két được kiểm tra dưới áp suất tương ứng với cột áp cực đại có thể chịu trong hoạt động hoặc thiết kế. Có thể bỏ qua việc kiểm tra áp lực nếu thấy kết quả kiểm tra bên trong và bên ngoài két là thỏa mãn;

4) Phải tiến hành đo chiều dày các phần tử kết cấu của các bộ phận nêu dưới đây. Để đo được chính xác, phải sử dụng các thiết bị đo siêu âm thích hợp hoặc các phương pháp được chấp nhận khác. Kết quả đo được báo cáo cho đơn vị giám sát:

i. Các phần tử kết cấu ở mọi vị trí được kiểm tra phải không được để ăn mòn quá giới hạn cho phép;

ii. Những phần đặc trưng ở vùng nước dao động hoặc kết cấu liên quan gần mớn nước trong điều kiện hoạt động;

iii. Các phần của các phần tử kết cấu đủ để đánh giá chung và ghi các dạng ăn mòn.

5) Mỏ neo, cáp xích và dây cáp để buộc tạm phải được trải ra, kiểm tra và đo đạc;

6) Đối với hệ thống neo buộc, phải kiểm tra các hạng mục sau:

i. Kiểm tra kỹ toàn bộ dây neo;

ii. Kiểm tra kỹ toàn bộ thiết bị neo;

iii. Kiểm tra kỹ toàn bộ mỏ neo và hệ thống neo;

iv. Kiểm tra kỹ toàn bộ các ống thép dùng cho hệ thống neo căng, và đo chiều dày của những phần đại diện của những ống thép;

v. Kiểm tra đệm chắn hoặc dây neo của hệ thống neo buộc.

7) Có thể kiểm tra không phá hủy những phần quan trọng trong số những hạng mục được nêu trong a., b. và c. nếu thấy cần thiết.

c) Đối với kho chứa nổi kiểu giàn có cột ổn định, phải tiến hành các hạng mục kiểm tra sau.

Tuy nhiên, nếu kho chứa nổi được kiểm tra trong trạng thái nổi thì các hạng mục kiểmtra phải tuân theo yêu cầu ở mức tối đa cho phép:

1) Phần nối giữa cột và thanh nhánh với thân trên hoặc sàn và với thân ngầm hoặc pông tông phải được làm sạch để kiểm tra;

2) Các mối nối hoặc kết cấu đỡ kể cả thanh nhánh cùng với đế chân (pad) và công-xon và kết cấu liên tục hoặc đỡ cho chúng phải được kiểm tra;

3) Các bộ phận bên trong và bên ngoài của cột, thân ngầm hoặc chân và thanh nhánh phải được kiểm tra;

4) Kiểm tra không phá hủy những vùng nghi ngờ;

5) Kiểm tra trọng lượng. Nếu kết quả kiểm tra trọng lượng cho thấy kết quả tính toán lượng chiếm nước của giàn không mà lớn hơn 1% lượng chiếm nước khi hoạt động thì phải xét tới việc thử nghiêng;

6) Tất cả các két, khoang và các không gian ngập nước phải được kiểm tra bên trong và bên ngoài. Việc kiểm tra bên trong của phần thân ngầm phải được xem xét đặc biệt. Tính toàn vẹn kín nước của các két, vách, thân, boong vách và các khoang khác phải được thẩm định bằng kiểm tra bên trong. Các khu vực nghi ngờ có thể phải yêu cầu thử độ kín, thử NDT hoặc đo chiều dày. Các két và các khoang thường đóng kín phải được thông gió, làm sạch khí và làm sạch nếu cần thiết để làm lộ rõ các hư hỏng và để cho phép thực hiện kiểm tra phát hiện hao mòn quá mức;

7) Chỗ kết nối giá neo và sôma dẫn hướng cáp/xích neo phải được kiểm tra. Một số bệ kết cấu đỡ sôma dẫn hướng được lựa chọn, làm sạch và thực hiện kiểm tra bằng NDT. Các kết cấu đỡ bên trong các bệ kết cấu này phải được kiểm tra kỹ lưỡng;

8) Các kết cấu như kết cấu trợ giúp công nghệ, lầu, kết cấu thượng tầng, sân bay và các liên kết của các kết cấu này với boong hoặc thân kho chứa nổi phải được kiểm tra;

9) Mã và nẹp cho các thiết bị liên quan đến quá trình công nghệ nơi gắn vào thân kho chứa nổi, boong, lầu, kết cấu thượng tầng phải được kiểm tra;

10) Tại đợt kiểm tra định kỳ lần thứ hai và các đợt kiểm tra định kỳ sau đó phải thực hiện đo chiều dày đại diện theo Bảng 1. Phải quan tâm đặc biệt đến các vùng mực nước thay đổi trên thân, cột và két dằn, không gian ngập nước và phần đáy của thân kho chứa nổi. Các yêu cầu đo chiều dày trong Bảng 1 có thể thay đổi nếu xét thấy cần thiết và thích hợp.

d) Đối với các kho chứa nổi kiểu tàu và sà lan, ngoài các yêu cầu kiểm tra tổng thể, phảitiến hành kiểm tra các két hàng, két dằn, buồng bơm, tunnen ống, két cách ly và kéttrống. Việc kiểm tra này phải được bổ sung cùng với đo chiều dày và thử nếu thấy cầnthiết:

1) Các hệ thống ống trên boong bao gồm hệ thống rửa dầu thô (COW) và tất cả các hệ thống ống bên trong các két nêu trên phải được kiểm tra và thử hoạt động tại áp suất làm việc. Phải chú ý đặc biệt đến ống dằn trong két hàng và ống hàng trong két dằn. Đơn vị giám sát phải được thông báo khi các ống này (gồm cả van và phụ tùng) được tháo ra khi sửa chữa để có thể tiến hành kiểm tra bên trong;

2) Kiểm tra phần phụ kết cấu và ống dẫn của hệ thống định vị;

3) Kiểm tra kết cấu thân kho chứa nổi xung quanh lỗ khoét, chẳng hạn như lỗ ở thân kho chứa nổi dùng để thả cột ống khoan xuống biển;

4) Kiểm tra không phá hủy ở những bộ phận quan trọng hoặc có tập trung ứng suất ở mức độ phù hợp.

e) Đối với kho chứa nổi kiểu tàu và sà lan, các yêu cầu kiểm tra nâng cao và đo chiều dàytheo Phần 1A của TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thépphải được áp dụng trong các trường hợp sau:

1) Két dằn không được phủ bảo vệ;

2) Lớp phủ bảo vệ két ở trạng thái kém;

3) Lớp bảo vệ mềm không còn hiệu quả;

4) Ăn mòn lớn xảy ra.

Bảng 2-1: Yêu cầu đo chiều dày cho kho chứa nổi kiểu giàn có cột ổn định

f) Đối với kho chứa nổi kiểu tàu và sà lan, phạm vi thử két như sau:

Các két phải được thử áp lực với cột áp chất lỏng đến miệng cửa hầm hàng cho két hàng và đến đỉnh ống thông hơi đối với két dằn.

Các yêu cầu thử két theo tuổi kho chứa nổi như sau:

1) Tuổi kho chứa nổi ≤ 5

i. Tất cả các mặt biên két dằn;

ii. Các mặt biên két hàng đối diện với két dằn, két trống, tunnen ống, két dầu nhiên liệu, buồng bơm.

2) 5 < tuổi kho chứa nổi ≤10

i. Tất cả các mặt biên két dằn;

ii. Các mặt biên két hàng đối diện với két dằn, két trống, tunnen ống, két dầu nhiên liệu, buồng bơm;

iii. Tất cả các vách két hàng tạo thành các mặt biên của két hàng tách biệt.

3) Tuổi kho chứa nổi > 10

i. Tất cả các mặt biên két dằn;

ii. Các mặt biên két hàng đối diện với két dằn, két trống, tunnen ống, két dầu nhiên liệu, buồng bơm;

iii. Tất cả các vách két hàng còn lại.

g) Trong những lần kiểm tra định kỳ sau kiểm tra định kỳ lần 1, phải đo chiều dày két dằn theo các yêu cầu từ 2.1.5.9.2 a) đến 2.1.5.9.2 b).

2.1.5.9.3Kiểm tra định kỳ phần máy và trang bị điện

a) Trong mỗi đợt kiểm tra định kỳ cần tiến hành các kiểm tra sau:

1) Phải kiểm tra tất cả các trục, ổ chặn và ổ đỡ đường trục. Không cần thiết phải mở để kiểm tra nửa dưới của các ổ đỡ nếu độ đồng tâm của hệ trục còn tốt và độ mài mòn còn nằm trong giới hạn cho phép;

2) Nếu thấy cần thiết thì phải mở hộp giảm tốc để kiểm tra các cơ cấu bánh răng, răng, trục và ổ đỡ;

3) Nếu thấy cần thiết thì phải mở để kiểm tra các máy nén khí, các bầu làm mát trung gian, bầu lọc hoặc các máy phân ly dầu hoặc cả hai, các cơ cấu an toàn và tất cả các bơm, các chi tiết có công dụng quan trọng. Đối với hệ thống nén khí, các bình khí nén phải được kiểm tra bên trong, nếu không thực hiện được thì chúng phải được thử thủy lực. Tất các van an toàn và thiết bị an toàn phải được chứng minh hoạt động tốt;

4) Phải kiểm tra tất cả thiết bị lái chính và lái phụ kể cả thiết bị đi kèm và hệ thống điều khiển và phải xác nhận rằng chúng đang ở trạng thái làm việc tốt. Nếu thấy cần thiết thì các thiết bị trên phải được mở ra để kiểm tra;

5) Các tời neo và tời buộc dây phải được kiểm tra và thử hoạt động, kiểm tra phanh và thử các thiết bị an toàn. Nếu thấy cần thiết thì phải mở chúng để kiểm tra thêm;

6) Phải mở và kiểm tra các bầu bốc hơi. Phải kiểm tra các van an toàn của bầu trong điều kiện làm việc;

7) Phải kiểm tra các bu lông bệ đỡ và các căn của máy chính và máy phụ, hộp bánh răng, ổ đỡ chặn và ổ đỡ đường trục;

8) Phải tiến hành vệ sinh sạch sẽ bên trong để kiểm tra bên trong và bên ngoài tất cả các bình chứa khí nén và bình chịu áp lực khác có công dụng quan trọng cùng với các chi tiết và van an toàn của chúng. Nếu các bình không được kiểm tra bên trong thì chúng phải được thử thủy lực đến 1,5 lần áp suất làm việc;

9) Hệ thống bơm và đường ống:

i.Hệ thống hút khô: khi thấy cần thiết, phải mở để kiểm tra các van, khóa vòi và bầu lọc của hệ thống hút khô kể cả van hút khô sự cố. Phải thử hoạt động hệ thống hút khô bao gồm bơm, cần điều khiển từ xa và chuông báo động mức nước, nếu lắp, để xác nhận rằng chúng đang ở trạng thái làm việc tốt;

ii. Hệ thống dầu đốt, dầu bôi trơn, các đầu nối của ống nước dằn và thiết bị đóng của két sâu chở hàng lỏng, cùng tất cả các bầu lọc áp lực, bình hâm và bình làm mát có công dụng quan trọng phải được mở để kiểm tra hoặc phải được thử hoạt động khi thấy cần thiết. Phải kiểm tra tất cả các thiết bị an toàn của các hạng mục đã nêu trên;

iii. Các két dầu dễ cháy: Các két dầu đốt kiểu rời, phải được kiểm tra bên trong và bên ngoài. Trong đợt kiểm tra định kỳ lần thứ nhất, có thể hoãn việc kiểm tra bên trong các két nếu như qua kết quả kiểm tra bên ngoài thấy chúng vẫn đang ở trạng thái làm việc tốt. Tất cả các chi tiết, phụ tùng và thiết bị ngắt từ xa phải được kiểm tra đến mức tối đa. Phải tiến hành thử hoạt động thiết bị đóng mở từ xa các két dầu đốt và két dầu bôi trơn để xác nhận rằng chúng đang ở trạng thái làm việc tốt.

10) Phải kiểm tra các phụ tùng dự trữ;

11) Điều khiển tự động và từ xa: Nếu trên kho chứa nổi có lắp thiết bị điều khiển tự động, thiết bị điều khiển từ xa dùng cho các máy có công dụng quan trọng thì chúng phải được thử để chứng minh rằng chúng đang ở trạng thái làm việc tốt;

12) Máy hơi nước:

i. Tua bin hơi nước (chính và phụ có công dụng quan trọng): Cánh tua bin, rô to, các ổ đỡ, vỏ tua bin, bầu ngưng và các khớp nối giữa tua bin và hộp giảm tốc phải được kiểm tra. Trong đợt kiểm tra định kỳ lần thứ nhất, đối với kho chứa nổi có hai tua bin lai chân vịt chạy tiến trở lên có kiểu thông dụng và có lắp bộ ngắt sự cố thì không cần mở vỏ tua bin ra để kiểm tra với điều kiện có lắp đồng hồ đo dao động và đồng hồ chỉ báo vị trí của rôto, và thấy rằng nhật ký máy ghi lại quá trình hoạt động của thiết bị là tốt. Van ngắt tại vách ngăn và van điều khiển phải được mở để kiểm tra;

ii. Đường ống hơi chính:

• Lựa chọn một số ống hơi chính để tháo ra và kiểm tra bên trong. Trong trường hợp đường ống được nối với nhau bằng hàn và không có khả năng tháo ra được thì có thể chấp nhận cách kiểm tra qua các lỗ kiểm tra bằng dụng cụ quang học hoặc đo chiều dày của thành ống bằng siêu âm. Trong trường hợp này phải kiểm tra mối hàn và phát hiện vết nứt ở mức độ cần thiết;

• Trong mỗi đợt kiểm tra định kỳ từ lần thứ 3 trở đi, các đường ống được đưa vào kiểm tra bên trong phải được thử thủy lực với áp suất thử bằng 1,5 lần áp suất làm việc;

• Khi nhiệt độ của hơi nước ở đầu ra của bầu sấy không lớn hơn 450 °C thì không cần kiểm tra ống hơi nước trong đợt kiểm tra định kỳ lần thứ nhất.

13) Động cơ đốt trong (chính và phụ có công dụng quan trọng)

i. Những chi tiết sau đây phải được mở để kiểm tra: Xi lanh, nắp xi lanh, các van và cơ cấu van, các bơm dầu và phụ tùng, các bơm quét khí, các quạt quét khí và cơ cấu dẫn động chúng, tua bin tăng áp, pit tông, cần pit tông, đầu chữ thập, thanh dẫn hướng, thanh truyền, trục khuỷu và tất cả các ổ đỡ, sự cố định thân động cơ và cơ cấu phòng chống nổ của các te, trục cam và bánh răng dẫn động trục cam, các bơm đính kèm và bầu làm mát, đệm giảm chấn và khớp nối hệ trục;

ii. Độ đồng tâm của trục khuỷu cũng phải được kiểm tra.

14) Trang bị điện sử dụng trên kho chứa nổi phải được kiểm tra như sau:

i. Phải kiểm tra các chi tiết lắp ráp trên bảng điện chính, bảng điện khu vực và bảng điện nhánh, thiết bị bảo vệ quá tải dòng và cầu chì để xác nhận rằng chúng được bảo vệ phù hợp với mạch điện tương ứng;

ii. Cáp điện phải được kiểm tra khi thực tế cho phép mà không được làm xáo trộn nhiều đến vị trí của chúng;

iii. Tất cả các máy phát điện phải được chạy ở điều kiện mang tải hoặc riêng biệt hoặc hòa tải. Nếu thực tế cho phép, phải thử hoạt động của bộ điều tốc, bộ ngắt dòng của máy phát và rơ le gắn với chúng;

iv. Phải thử điện trở cách điện của máy phát, bảng điện, động cơ, bầu hâm, mạng chiếu sáng, cáp điện và phải điều chỉnh nếu chúng không thỏa mãn yêu cầu quy định ở 2.18.1 Phần 4 TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép;

v. Phải thử toàn bộ hệ thống cấp điện sự cố và các thiết bị có liên quan để chứng minh rằng toàn bộ hệ thống làm việc tốt và nếu chúng được tự động hóa thì phải thử ở dạng tự động hóa;

vi. Phải thử hệ thống đèn hành trình và phương tiện thông tin liên lạc giữa lầu lái và trạm điều khiển hệ thống máy kho chứa nổi cũng như giữa lầu lái và buồng đặt máy lái để xác nhận rằng chúng đang ở trạng thái làm việc tốt; phải thử phương tiện ngắt sự cố của động cơ điện của bơm dầu đốt, bơm dầu hàng, quạt thông gió và quạt hút gió của nồi hơi để xác nhận rằng chúng đang ở trạng thái làm việc tốt; phải thử khóa liên động phục vụ cho việc thao tác an toàn của thiết bị điện, động cơ và các thiết bị điều khiển chúng để xác nhận rằng chúng đang ở trạng thái làm việc tốt.

15) Buồng máy và buồng nồi hơi có nguy hiểm cháy nổ và lối thoát sự cố phải được kiểm tra;

16) Thiết bị làm lạnh hàng: Nếu trên kho chứa nổi có lắp các thiết bị làm lạnh hàng không được đơn vị giám sát phân cấp thì phải tiến hành kiểm tra như sau:

i. Kiểm tra trạng thái của các cơ cấu an toàn lắp vào thiết bị để đảm bảo rằng chúng đang ở trạng thái tốt;

ii. Phải thử các máy trong điều kiện làm việc;

iii. Các chi tiết của bầu ngưng, bầu bốc hơi và bình chứa tiếp xúc với chất làm lạnh sơ cấp phải được thử áp lực với áp suất thử bằng 90% áp suất thiết kế. Tuy nhiên, có thể thay thử áp lực bằng phương pháp thử khác được công nhận là thích hợp. Nếu có lắp van an toàn và các van này được điều chỉnh hoạt động ở dưới áp suất thiết kế thì có thể giảm áp suất thử xuống đến 90% áp suất đặt van an toàn. Có thể miễn giảm việc thử áp lực kể trên, nếu không dùng NH3 (R717) làm môi chất làm lạnh.

17) Đối với những kho chứa nổi có vùng nguy hiểm, thì tất cả các thiết bị điện và cáp điện trong vùng đó phải được kiểm tra và đo điện trở của mạch điện;

18) Hệ thống định vị động:

i. Kiểm tra tất cả các hệ thống đẩy;

ii. Kiểm tra không phá hủy các bộ phận chính của hệ thống đẩy nếu thấy cần thiết;

iii. Thử và kiểm tra phải tuân thủ theo các quy trình nếu có.

b) Đối với các kho chứa nổi có chức năng khai thác, cần phải tiến hành các kiểm tra sau:

1) Kiểm tra các hạng mục nêu trong 2.1.5.5 liên quan đến kho chứa nổi có chức năng khai thác;

2) Đối với các kho chứa nổi có nồi hơi đốt bằng dầu thô hoặc các chất tương tự, phải kiểm tra và thử thiết bị điều khiển bao gồm hệ thống kiểm soát và các chức năng dừng liên quan đến các hệ thống sau:

i. Hệ thống thông gió và kín khí, đường cấp nhiên liệu và nồi hơi có tấm chắn nhiệt phía trước (boiler front lagging);

ii. Bơm nhiên liệu và thiết bị hâm nóng;

iii. Máng ống tiêu nước và chỗ thu nước đóng tự động;

iv. Hệ thống làm sạch;

v. Hệ thống dừng và đóng van nhanh tự động và bằng tay;

vi. Hệ thống thông gió vỏ nồi hơi;

vii. Hệ thống thông gió từng ngăn nồi hơi;

viii. Hệ thống làm tắt phía trước nồi hơi;

ix. Thiết bị đốt giữ lửa;

x. Độ xuyên vách ngăn kín khí;

xi. Hệ thống phát hiện khí;

xii. Thiết bị hâm dầu.

3) Đối với các kho chứa nổi có tua bin, máy hay nồi hơi đốt bằng khí, phải kiểm tra và thử các thiết bị điều khiển, an toàn, báo động và các chức năng dừng liên quan đến các hệ thống sau:

i. Thiết bị hâm nóng khí;

ii. Thiết bị thông gió;

iii. Lưới chắn lửa và bảo vệ;

iv. Hệ thống làm sạch và làm lạnh khí;

v. Hệ thống dừng tự động và bằng tay;

vi. Hệ thống phát hiện khí;

vii. Thiết bị đốt giữ lửa của cần đốt;

viii. Hệ thống chuyển điều chỉnh từ khí đốt sang dầu.

4) Thử chức năng thiết bị đo và thiết bị an toàn của các bộ phận và hệ thống nêu trong 2.1.5.5.2 d);

5) Các hệ thống dập cháy ở các vị trí sau đây phải được kiểm tra và thử chức năng:

i. Vùng két dầu thô;

ii. Buồng bơm dầu thô;

iii. Buồng nồi hơi và máy;

iv. Sân bay trực thăng.

6) Các biển báo theo yêu cầu phải được đặt đúng chỗ;

7) Kiểm tra hệ thống thoát nước ở vùng nguy hiểm;

8) Kiểm tra độ cách điện của các thiết bị điện ở vùng nguy hiểm;

9) Kiểm tra bộ quần áo chữa cháy.

c) Đối với các thiết bị khai thác, cần phải tiến hành các kiểm tra sau:

1) Kiểm tra các hạng mục nêu trong 2.1.5.5.2 5) liên quan đến các thiết bị khai thác;

2) Kiểm tra tháp khoan có chú trọng tới trạng thái kết cấu của các thanh giằng, đặc biệt là biến dạng và độ lỏng của bulông (nếu sử dụng bulông). Đo chiều dày và/hoặc kiểm tra không phá hủy các bộ phận kết cấu chính và có thể phải kiểm tra bulông sau khi tháo ra, nếu thấy cần thiết;

3) Kiểm tra không phá hủy các bộ phận chịu lực chính của thiết bị khai thác bằng hạt từ và đo chiều dày càng nhiều càng tốt. Phải đo chiều dày và/hoặc kiểm tra không phá hủy các bộ phận kết cấu đến mức có thể;

4) Kiểm tra bên trong bình chịu áp lực và thiết bị trao đổi nhiệt. Nếu không thể được thì đo chiều dày. Kiểm tra các thiết bị có liên quan như van, ống và các thiết bị tương tự. Kiểm tra sự cài đặt chính xác của các van an toàn. Thử áp lực với áp suất làm việc cực đại;

5) Các bơm và máy nén có công suất, áp lực cao phải được mở toàn bộ hoặc từng phần để kiểm tra nếu thấy cần thiết. Phải thử áp lực nếu thấy cần thiết;

6) Kiểm tra tiếp cận hệ thống ống đứng. Các vùng có khả năng nứt cao phải được thử không phá hủy bằng hạt từ hoặc thẩm thấu và đo chiều dày những chỗ cần thiết;

7) Kiểm tra toàn bộ và thử toàn bộ chức năng của hệ thống chống phun. Thử áp lực với áp suất làm việc cực đại;

8) Đo chiều dày của các bộ phận kết cấu của thiết bị nâng đến mức có thể. Phải thử không phá hủy các bộ phận kết cấu chính;

9) Hệ thống bảo vệ bằng nước cố định trong khu vực thiết bị công nghệ phải được kiểm tra và thử chức năng;

10) Thử chức năng thiết bị an toàn và thiết bị đo như nêu trong 2.1.5.5.2 d).

d) Ngoài ra còn phải tiến hành các kiểm tra khác nếu thấy cần thiết.

2.1.5.9.4Kiểm tra định kỳ hệ thống neo buộc định vị

Các yêu cầu kiểm tra sau đây chỉ là các yêu cầu cơ bản nhất. Các nhà khai thác và nhà thiết kế có thể trình nộp các yêu cầu kiểm tra thay thế dựa trên kinh nghiệm khai thác và khuyến nghị của các nhà chế tạo. Nếu được thẩm định thì các quy trình kiểm tra này sẽ là cơ sở cho kiểm tra định kỳ hệ thống neo buộc. Kiểm tra định kỳ phải bao gồm các hạng mục đưa ra trong yêu cầu kiểm tra hàng năm và các yêu cầu sau đây, nếu áp dụng:

a) Một đợt kiểm tra trên đà hay một đợt kiểm tra dưới nước tương đương hệ thống neobuộc phải được thực hiện. Phải kiểm tra toàn bộ kết cấu phao neo, lớp bọc bảo vệ, hệ thống chống ăn mòn, thiết bị chặn xích và thiết bị khóa;

b) Bất kỳ vùng nào có độ ăn mòn quá mức phải được đo chiều dày. Việc đo chiều dày kếtcấu phải được thực hiện khi phao neo hoạt động trên 15 năm;

c) Tất cả các xích neo phải được kiểm tra để phát hiện ăn mòn lớn. Đặc biệt các vùng có độdịch chuyển tương đối lớn nhất giữa các mắt xích phải được kiểm tra đặc biệt. Các vùng này thường nằm trong khoảng tiếp xúc của xích neo với đáy biển. Các xích phải được kiểm tra tìm các ngáng xích lỏng và mắt xích giãn dài. Các đoạn đại diện phải được đo để phát hiện mài mòn và ăn mòn. Các vùng chịu ăn mòn như vùng mớn nước thay đổi phải được đo chiều dày đặc biệt nếu thấy cần thiết;

d) Kiểm tra tiếp cận phải được thực hiện cho tất cả các bộ phận neo và các kết cấu tiếp cậnđược có chịu tải neo. Các kết cấu này bao gồm thiết bị chặn neo hoặc thiết bị giữ cáp, các kết cấu nằm trong vùng thiết bị chặn neo hoặc thiết bị giữ cáp, kết cấu hộp ổ đỡ, các kết cấu thành của giếng tháp/tháp neo. Các kết cấu này phải được làm sạch và kiểm tra kỹ càng và bất kỳ vùng nghi ngờ nào phải được kiểm tra NDT;

e) Thực hiện kiểm tra tổng thể phát hiện mức độ xói mòn hoặc lộ thiên trong vùng neo haycọc neo để đảm bảo các bộ phận này không bị lộ ra quá mức cho phép;

f) Phải thực hiện kiểm tra gối đỡ chính của hệ thống SPM. Công việc bao gồm kiểm trabằng mắt gối đỡ, nếu có thể tiếp cận để phát hiện nước rò rỉ vào hộp kết cấu (housing), ăn mòn, rỗ và mài mòn quá mức. Nếu gối đỡ không tiếp cận được thì độ hao mòn tối thiểu phải được đảm bảo và trạng thái đệm kín nước của gối đỡ phải được kiểm tra. Nếu tháo rời thì con lăn gối đỡ và hộp đường ray vòng phải được kiểm tra;

g) Đối với các kết cấu không tiếp cận được, các quy trình kiểm tra thay thế đặc biệt cho cácvùng này phải được trình thẩm định;

h) Sức căng xích phải được kiểm tra và nếu tìm thấy không thỏa mãn với các thông số kỹthuật phải được thay đổi lại cho phù hợp. Nếu sức căng xích hay cáp kéo căng bị giảm quá lớn thì phải tiến hành kiểm tra, nghiên cứu;

i) Các vùng đại diện của xích phải được kiểm tra tìm độ ăn mòn quá mức. Đặc biệt, cácvùng trong phạm vi thiết bị chặn xích và vùng tiếp xúc đáy biển phải được kiểm tra đặc biệt và đo chiều dày để phát hiện mài mòn quá mức;

j) Đối với hệ thống neo loại tháo được, hệ thống tháo và lắp hệ thống neo phải được thửnếu thấy cần thiết. Thay vào đó, các hồ sơ ghi chép hoạt động tháo lắp giữa đợt kiểm tra định kỳ trước và đợt kiểm tra định kỳ đến hạn có thể được xem xét và nếu thấy thỏa mãn thì có thể được xem xét thỏa mãn yêu cầu này.

2.1.5.9.5Kiểm tra định kỳ hệ thống công nghệ

Nội dung kiểm tra định kỳ hệ thống công nghệ bao gồm nội dung kiểm tra hàng năm hệ thống công nghệ và các hạng mục sau:

a) Kiểm tra và đo trọng lượng của chất trong hệ thống bảo vệ chống cháy cố định gồm côngsuất và độ ổn định của chất lỏng bọt. Hệ thống ống phải được thổi thông để đảm bảo hệ thống ống của hệ thống chữa cháy cố định không bị tắc;

b) Các động cơ điện không chống nổ phải được kiểm tra, gồm đóng nguồn tự động đếnđộng cơ (được bố trí để đóng động cơ trong trường hợp mất thông gió);

c) Đo chiều dày các bình chịu áp lực, thiết bị trao đổi nhiệt, các két chứa nếu thấy cần thiết;

d) Kiểm tra bên trong các bình chịu áp lực, bơm, máy nén và các van xả an toàn;

e) Đo chiều dày ngẫu nhiên hệ thống ống công nghệ nếu thấy cần thiết. Nếu cần thiết, cóthể tiến hành thử thủy lực hệ thống ống liên quan đến công nghệ với áp bằng 1,25 áp suất làm việc tối đa cho phép;

f) Xem xét biên bản kiểm tra dầu bôi trơn;

g) Đo độ cách điện của động cơ và máy phát;

h) Chạy các máy phát có tải, riêng biệt và song song;

i) Kiểm tra các đường cáp, ống bao, chất cách điện v.v...

j) Thử các bộ đóng, rơle v.v...

k) Kiểm tra các thiết bị và mạch điện phát hiện hư hỏng và xuống cấp;

l) Kiểm tra độ rung các máy;

m) Kiểm tra bên trong tuabin khí và hơi nếu thấy cần thiết;

n) Thử các thiết bị bảo vệ cho động cơ, tuabin, máy nén khí;

o) Kiểm tra bên trong các động cơ điêzen và khí với công suất 1000 sức ngựa trở lên nếuthấy cần thiết;

p) Kiểm tra vận hành các thiết bị điều khiển quá trình công nghệ.

2.1.5.9.6Kiểm tra định kỳ hệ thống xuất và nhập

Các yêu cầu kiểm tra sau đây chỉ là các yêu cầu cơ bản nhất. Các nhà khai thác và nhà thiết kế có thể trình nộp các yêu cầu kiểm tra thay thế dựa trên kinh nghiệm khai thác và khuyến nghị của các nhà chế tạo. Nếu được thẩm định thì các quy trình kiểm tra này sẽ là cơ sở cho kiểm tra định kỳ hệ thống xuất và nhập. Kiểm tra định kỳ hệ thống xuất và nhập phải bao gồm các hạng mục đưa ra trong yêu cầu kiểm tra hàng năm hệ thống xuất và nhập và các yêu cầu sau đây:

a) Khi thấy cần thiết, các khớp nối về điện và dung chất phải được tháo rời và kiểm tra pháthiện hư hỏng và mài mòn. Các đệm kín nước phải được kiểm tra. Sau khi hoàn thành việc bảo dưỡng lại, các khớp nối dung chất phải được thử thủy lực. Tương tự, các khớp nối điện phải được thử cách điện khi lắp ráp lại;

b) Trong quá trình kiểm tra dưới nước hệ thống SPM, các ống đứng mềm phải được kiểmtra bao gồm các két nổi nâng đỡ các đoạn ống cong, ống đứng phải được kiểm tra phát hiện hư hỏng trong vùng ứng suất cao như các vùng mặt bích mút, các vùng trong khu vực kẹp của két nổi đỡ đoạn ống cong và phần đáy của tất cả các vùng tạo thành vòng tròn. Các thanh tách ống nếu được gắn phải được kiểm tra phát hiện hư hỏng và mài mòn. Có thể yêu cầu thực hiện thử thủy lực nếu thấy cần thiết;

c) Đối với các ứng dụng ngoài biển sâu, các hệ thống đỡ và treo ống đứng phải được kiểmtra phát hiện hư hỏng và mất độ căng. Các khu vực đỡ trong vùng ống đứng phải được kiểm tra tiếp cận để phát hiện ăn mòn, mài mòn, gập và nhăn ống v.v...

d) Các ống xuất nổi phải được kiểm tra phát hiện gập ống, nứt bề mặt, hư hỏng do chà xát,v.v... thử thủy tĩnh và chân không có thể yêu cầu đối với các ống mềm nổi nếu thấy cần thiết;

e) Các hệ thống ống phải được mở ra để kiểm tra. Có thể tiến hành kiểm tra thủy lực vàNDT nếu thấy cần thiết;

f) Các ống (hose) được thiết kế và chế tạo theo tiêu chuẩn được công nhận (tham khảo OCIMF Guide for the Handling, Storage, Inspection, and Testing of Hoses in the Field - Hướng dẫn sử dụng, chứa, kiểm tra và thử ống tại mỏ của OCIMF).

2.1.5.9.7 Kiểm tra định kỳ hệ thống khí trơ

Các yêu cầu kiểm tra định kỳ hệ thống khí trơ bao gồm các yêu cầu kiểm tra hàng năm hệ thống khí trơ nêu tại 2.1.5.5.5 và các hạng mục sau:

a) Kiểm tra tất cả các van bao gồm cả van tại ống khí lên từ nồi hơi, van cách ly của thiết bị lọc khí, van cách ly tại đầu ra và đầu vào của quạt, van cách ly chính, van thở và van cách ly két hàng.

1) Kiểm tra thiết bị lọc khí;

2) Kiểm tra quạt thổi gồm cả van xả hộp quạt;

3) Kiểm tra động cơ lai có thể động cơ điện hay tuabin khí;

4) Kiểm tra các miếng giãn nở kiểu ống xếp;

5) Kiểm tra các bơm nước biển, van và màng lọc của thiết bị lọc khí và van nước một chiều cùng với các nối ống tại thiết bị lọc khí và van nước một chiều, tôn vỏ và các đoạn còn lại của ống nước biển;

6) Kiểm tra các đoạn ống đứng;

7) Kiểm tra bên trong và bên ngoài van nước một chiều, van kiểm tra.

b) Hệ thống tạo khí trơ riêng biệt, phải tuân theo các yêu cầu kiểm tra nêu trong 2.1.5.9.7 a)cùng với các yêu cầu sau:

1) Hệ thống điều khiển đốt trong tự động phải được kiểm tra và thử nếu thấy cần;

2) Bệ và khoang đốt phải được kiểm tra bên trong và bên ngoài;

3) Quạt thổi gió phải được kiểm tra;

4) Bơm cung cấp dầu nhiên liệu phải được kiểm tra.

c) Hệ thống dùng khí chứa trong các bình, phải thỏa mãn các yêu cầu kiểm tra nêu trong2.1.5.9.7 a) cùng với các yêu cầu sau:

1) Kiểm tra bên trong và bên ngoài các bình. Nếu không thể thực hiện kiểm tra bên trong thì phải đo chiều dày. Chúng phải được thử thủy tĩnh nếu xét thấy cần thiết. Các van xả phải được chứng minh hoạt động tốt;

2) Nếu có lắp một thiết bị lọc dùng chất kiềm (hoặc loại khác) trong hệ thống thì phải kiểm tra bên trong và bên ngoài thiết bị lọc, bơm tuần hoàn, van và hệ thống ống.

2.1.5.10Kiểm tra nồi hơi và thiết bị hâm dầu

a) Kiểm tra nồi hơi và thiết bị hâm dầu không liên quan tới hệ thống công nghệ phải tuântheo các yêu cầu nêu tại Chương 7 Phần 1B TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép.

b) Kiểm tra nồi hơi và thiết bị hâm dầu liên quan tới hệ thống công nghệ phải tuân theo cácyêu cầu nêu tại TCVN 7704:2007- Nồi hơi - Yêu cầu kỹ thuật về thiết kế, kết cấu, chế tạo, lắp đặt, sử dụng và sửa chữa.

2.1.5.11 Kiểm tra trục chân vịt

Đối với kho chứa nổi tự hành, kiểm tra trục chân vịt phải được tiến hành theo các yêu cầu nêu trong Chương 8 Phần 1B TCVN 6259:2003 - Quy phạm phân cấp và đóng tàu biển vỏ thép.

2.1.5.12Kiểm tra hệ thống tự động và điều khiển từ xa

Kiểm tra hệ thống tự động và điều khiển từ xa phải tuân theo các yêu cầu áp dụng trong TCVN 6277:2003- Quy phạm hệ thống điều khiển tự động và từ xa.

3  Kiểu, chức năng, đặc điểm của kho chứa nổi

3.1  Đặc điểm chung của kho chứa nổi

3.1.1  Mục đích, chức năng, hình dạng của kho chứa nổi

3.1.1.1 Kho chứa nổi (Floating storage unit) là phương tiện có một hoặc kết hợp các chức năng sản xuất, chứa và xuất dầu.

3.1.1.2Dựa theo chức năng, kho chứa nổi được chia thành các dạng sau:

a) Kho chứa nổi có chức năng khai thác, chứa và xuất dầu (Floating production, storageand offloading system - FPSO)

b) Kho chứa nổi có chức năng chứa và xuất dầu (Floating storage and offloading system -FSO)

c) Kho chứa nổi có chức năng khai thác và xuất dầu (Floating Production and offloadingsystem - FPS)

3.1.1.3Dựa theo hình dạng, kho chứa nổi được chia thành các dạng sau:

a) Kho chứa nổi dạng tàu (Ship-type installation): là kho chứa nổi có thân chiếm nước, cóthể là loại thân tàu hoặc xà lan được thiết kế hay hoán cải thành phương tiện sản xuất và/hoặc chứa. Phương tiện loại này có thể có động cơ đẩy và/hoặc thiết bị định vị.

b) Kho chứa nổi là dạng giàn có cột ổn định (Column-Stabilized Installations): là phươngtiện dạng giàn bán chìm có các pôngtông chìm, cột ổn định và boong được đỡ bởi các cột.

c) Kho chứa nổi có dạng giàn chân căng (Tension Leg Platform Installations): là hệ thốngkết cấu nổi được neo với đáy biển theo phương thẳng đứng trong đó lực nổi dư của thân kho chứa nổi duy trì lực căng của hệ thống neo. Kho chứa nổi dạng giàn chân căng bao gồm pông tông nổi và các cột, boong thượng tầng, hệ thống chân căng và đế dưới đáy biển.

d) Kho chứa nổi có thân dạng cột hình trụ đứng (Spar Installations): là hệ thống kết cấu nổicó thân hình trụ đứng, mớn nước sâu, phía trên đỡ boong thượng tầng và phía dưới thì liên kết với đáy biển bằng hệ thống neo. Phần thân của kho chứa nổi dạng này có thể được chia thành 3 phần: phần thân trên, thân giữa và thân dưới.

e) Các kiểu khác (Other types) có hình dạng mới được chế tạo cho mục đích làm kho chứanổi.

3.1.2  Các thành phần chính của kho chứa nổi

3.1.2.1Một kho chứa nổi có thể bao gồm các thành phần chính sau:

a) Thân kho chứa nổi

b) Hệ thống định vị

c) Hệ thống xử lý/sản xuất

d) Hệ thống xuất/nhập

3.1.2.2Phạm vi phân cấp bao gồm thân kho chứa nổi, hệ thống định vị, hệ thống xử lý/sản xuất và có thể bao gồm cả hệ thống xuất/nhập.

3.2  Hệ thống công nghệ

3.2.1  Khái niệm chung

Hệ thống công nghệ bao gồm hệ thống xử lý, an toàn và điều khiển, hệ thống trợ giúp công nghệ và các thiết bị phụ trợ cho quá trình xử lý hỗn hợp chất lỏng hyđrô cácbon và khí từ giếng hoặc các nguồn khác. Thông thường hệ thống công nghệ bao gồm tất cả các thiết bị từ (và bao gồm) cây Nôen hoặc bích đầu vào đầu tiên của đường dẫn dung chất từ giếng tới (và bao gồm) bích cuối cùng trên boong. Một số hạng mục quan trọng liên quan đến hệ thống công nghệ được định nghĩa dưới đây.

3.2.2  Hệ thống trợ giúp công nghệ

Hệ thống trợ giúp công nghệ bao gồm hệ thống cấp và phân phối điện, hệ thống cung cấp khí cho khí cụ/ phục vụ, hệ thống cung cấp nước sạch, hệ thống thông gió và điều hòa không khí (heat, ventilation and air conditioning - HVAC), hệ thống khí cụ, hệ thống liên lạc và hệ thống chữa cháy cần thiết cho sự sản xuất/xử lý hydro cácbon.

3.2.3  Vùng nguy hiểm

3.2.3.1Một vùng nguy hiểm được phân loại là vùng mà trong đó khí hay hơi dễ cháy có hoặc có thể xuất hiện trong không khí với một số lượng đủ để tạo ra hỗn hợp dễ cháy hay gây nổ.

3.2.3.2Bản vẽ phân vùng nguy hiểm là bản vẽ chỉ ra phạm vi, giới hạn và phân cấp các vùng.

3.2.3.3Vùng nguy hiểm được chia ra làm ba hạng là vùng 0, vùng 1 và vùng 2, được định nghĩa như sau:

a) Vùng 0 là vùng khí cháy luôn luôn hoặc thường xuyên xuất hiện trong không khí.

b) Vùng 1 là vùng khí cháy có thể xuất hiện trong không khí trong trạng thái vận hành.

c) Vùng 2 là vùng khí cháy không thường xuyên xuất hiện trong không khí và nếu có xuấthiện thì chỉ trong một thời gian ngắn.

3.2.4  Sơ đồ công nghệ và điều khiển (P&l diagram)

Sơ đồ chỉ ra kích cỡ, thiết kế và điều kiện làm việc của mỗi bộ phận xử lý chính, kích thước danh nghĩa của đường ống và van, khí cụ điều khiển và cảm biến, thiết bị ngắt và giảm áp cùng với chế độ cho bộ điều khiển, mạch tín hiệu, các chế độ cho bộ điều khiển, sự liên tục của tất cả đường ống, và ranh giới của các cụm thiết bị sản xuất và bệ đỡ.

3.2.5  Danh sách đánh giá chức năng và phân tích an toàn (S.A.F.E)

3.2.5.1Danh sách liệt kê tất cả các bộ phận công nghệ và các hệ thống trợ giúp sự cố với các thiết bị cảm biến cần thiết và các chức năng do mỗi thiết bị thực hiện, và tất cả các thiết bị liên quan đến thiết bị cảm biến, các van ngắt, các thiết bị ngắt, và các hệ thống trợ giúp sự cố.

3.3  Hệ thống neo định vị

3.3.1 Khái niệm chung

Hệ thống neo buộc định vị giữ cho kho chứa nổi tại một chỗ. Hệ thống bao gồm dây neo buộc,các đầu nối và thiết bị, tời, cọc, neo và thiết bị đẩy. Đối với hệ thống neo đơn thì neo tháp (turret), bàn quay, hệ thống tháo rời, phao, chân neo, v.v... cũng là một phần của hệ thống.

3.3.2 Neo chùm

Neo chùm là hệ thống gồm nhiều dây neo võng (catenary) được buộc vào các cọc hoặc neo cản ở đáy biển. Tại mỗi đầu kia của dây neo được gắn riêng rẽ vào tời hoặc chi tiết chặn (stopper) trên kho chứa nổi qua sôma dẫn hướng. Một dây neo võng có thể gồm nhiều đoạn, phao nổi hoặc các cục gia tải dọc theo dây.

3.3.3 Neo điểm đơn

3.3.3.1Neo điểm đơn cho phép kho chứa nổi xoay theo thời tiết. Ba loại neo điểm đơn chính thường được dùng là:

a) CALM (catenary anchor leg mooring): là hệ thống bao gồm một phao lớn được giữ bởicác dây neo võng. Kho chứa nổi được buộc vào phao bằng xích mềm hoặc kết cấu khung cứng.

b) SALM (single anchor leg mooring): là hệ thống bao gồm một kết cấu neo có sẵn tính nổiđược đặt tại hoặc gần bề mặt nước, và nó được neo xuống đáy biển bằng liên kết dạng khớp.

c) Neo tháp: hệ thống neo tháp gồm nhiều chân neo gắn vào một tháp được thiết kế như làmột phần của kho chứa nổi, tháp này chỉ cho phép kho chứa nổi quay xung quanh tháp, do đó kho chứa nổi có thể xoay theo thời tiết. Tháp neo có thể được gắn bên trong hoặc bên ngoài kho chứa nổi tại phía mũi hoặc đuôi kho chứa nổi. Thông thường tháp này được nối xuống đáy biển thông qua hệ thống neo chùm.

d) Tay càng (yoke arm): là hệ thống đặt tại mũi kho chứa nổi chỉ cho phép chuyển độngquay tương đối giữa kho chứa nổi và hệ thống neo gắn xuống đáy biển.

3.3.3.2Các loại neo trên được minh họa trong các Hình sau.

Hình 3-1: Neo chùm

Hình 3-2: Neo tháp ngoài

Hình 3-3: Neo tháp trong

Hình 3-4: Neo CALM càng nối cứng

Hình 3-5: Neo CALM - càng nối mềm

Hình 3-6: Neo SALM với càng nối

Hình 3-7: Neo SALM với xích đứng và dây nối

3.3.4 Hệ thống định vị động

3.3.4.1Hệ thống định vị động được định nghĩa là tất cả các thiết bị cần thiết để điều khiển vị trí và hướng của kho chứa nổi trong một giới hạn định trước bằng các thiết bị đẩy.

3.3.4.2Thiết bị đẩy sẽ hỗ trợ hệ thống neo chính (thông thường là hệ thống tĩnh) và giảm tải lên bộ phận của hệ thống neo chính.

3.4  Hệ thống dưới biển (subsea system)

3.4.1 Khái niệm chung

Hệ thống dưới biển là một hệ thống ống mềm vận chuyển hyđrô cácbon từ đường ống dưới biển đến các bộ phận trên bề mặt. Hệ thống dưới biển bao gồm đường ống dưới biển, hệ thống giếng dưới biển và ống đứng.

3.4.2 Ống nổi (floating hose)

Ống nổi là ống dẫn dùng để chuyển hyđrô cácbon từ SPM hoặc ống góp của kho chứa nổi đến ống góp của tàu nhận.

3.4.3 Ống dẫn mềm dưới đáy biển

Các ống dẫn này được dùng để nối một điểm dưới biển đến một điểm dưới biển khác trước khi nối vào ống đứng.

3.4.4 Cụm van (PLEM)

3.4.4.1Cụm van (PLEM) là một cụm các van và các bộ phận hoặc các thiết bị có chức năng tương đương dùng để nối các hệ thống sản xuất với đường ống chuyển hàng tới hoặc từ bờ, hệ thống xuất hàng hoặc với một hệ thống khác.

3.4.4.2Cụm van (PLEM) nhập là một thiết bị nối với ống đứng nhập và đường cấp hoặc đầu giếng.

3.4.4.3Cụm van (PLEM) xuất là một thiết bị nối giữa ống đứng xuất và đường cấp sản phẩm.

3.4.5Ống đứng (Riser)

Ống đứng là một ống cứng hoặc mềm dưới biển nối các thiết bị trên bề mặt với đáy biển, ống đứng cung cấp đường dẫn thỏa mãn các chức năng yêu cầu như đường dẫn dung chất, điện,v.v...

3.4.6 Hệ thống ống đứng

Hệ thống ống đứng bao gồm toàn bộ các bộ phận, hệ thống điều khiển, hệ thống an toàn và thiết bị kéo căng để đảm bảo tính toàn vẹn của ống đứng trong quá trình khai thác.

3.4.7 Kết cấu đỡ ống đứng (riser support)

Kết cấu đỡ ống đứng bao gồm bất kì kết cấu gắn kết nào (gồm cả thiết bị nổi) dùng để bảo đảm tính toàn vẹn kết cấu cho ống đứng hoặc để chuyền tải sang kết cấu đỡ.

3.4.8 Ống mềm kết nối (jumper hose)

Ống mềm kết nối là các ống dùng cùng với các ống đứng cứng để cho phép chuyển động tương đối giữa phương tiện nổi và phần chìm của ống đứng, ống mềm kết nối có thể được dùng để nối ống góp dưới biển với đầu giếng.

4  Quy định chung đối với kho chứa nổi

4.1  Tải trọng môi trường và cơ sở thiết kế

4.1.1 Cơ sở thiết kế

Cơ sở thiết kế nhằm xác định sản lượng, sức chứa và khả năng chất tải. Do kho chứa nổi nằm ở một vị trí cụ thể nên điều kiện môi trường ở đó ảnh hưởng trực tiếp đến thiết kế của kho chứa nổi.

Ảnh hưởng của hướng gió chính được xem xét nhằm làm giảm đến mức thấp nhất nguy hiểm các hợp chất hyđrô cácbon cháy và hyđrô cácbon thoát gây ra cho người, khu vực nhà ở và các lối thoát hiểm, về cơ bản, thông gió tự nhiên, hệ thống đốt và thoát khí ga khẩn cấp cần được sắp xếp sao cho gió theo hướng chính sẽ mang hơi nóng và các khí ga chưa cháy hết ra khỏi các nguồn có khả năng gây cháy trên kho chứa nổi.

Các điều kiện môi trường thiết kế phải tính đến các điều kiện cho các giai đoạn khai thác, chế tạo và vận chuyển của kho chứa nổi. Mục này bao gồm các chỉ tiêu môi trường thiết kế cụ thể cho:

a) Hệ thống neo định vị,

b) Đánh giá sức bền kết cấu và tuổi thọ mỏi.

4.1.2 Hồ sơ thiết kế

Hồ sơ thiết kế trình nộp phải bao gồm các báo cáo, tính toán, bản vẽ và các tài liệu cần thiết khác nhằm kiểm chứng sức bền kết cấu thân kho chứa nổi và sự tương thích cho vận hành theo dự kiến của hệ thống neo, thiết bị sản xuất và các phương tiện phụ trợ khác và hệ thống ống đứng (nếu nằm trong phạm vi phân cấp).

4.1.3 Các điều kiện thiết kế

4.1.3.1Hệ thống neo định vị

Hệ thống neo định vị của kho chứa nổi được thiết kế để chịu được điều kiện môi trường thiết kế và hoạt động trong điều kiện vận hành thiết kế. Đối với hệ thống neo có khả năng tháo rời cần phải nêu rõ điều kiện giới hạn mà hệ thống neo được tháo hoặc nối lại.

4.1.3.1.1Điều kiện môi trường thiết kế (DEC)

Điều kiện môi trường thiết kế được định nghĩa là điều kiện môi trường cực trị với một tổ hợp cụ thể của gió, sóng và dòng chảy mà hệ thống được thiết kế.

DEC là điều kiện gây ra tải trọng nguy hiểm nhất trong số các tổ hợp sau:

a) Sóng có chu kì lặp 100 năm tổ hợp với gió và dòng chảy liên quan;

b) Gió có chu kì lặp 100 năm với sóng và dòng chảy liên quan.

Trong khu vực có dòng chảy với tốc độ lớn cần xem xét các trường hợp tải trọng môi trường thiết kế bổ sung.

Sóng có chu kì lặp 100 năm thường được đặc trưng bởi chiều cao sóng đáng kể với một dạng phổ và một dải các chu kì đỉnh sóng.

Đối với kho chứa nổi, chu kì lặp của sóng yêu cầu tối thiểu là 100 năm. Trong trường hợp đặc biệt, chu kì lặp tối thiểu 50 năm sẽ đượcsử dụng nếu được Đăng kiểm chấp nhận. Bất cứ các tổ hợp khác có chu kì lặp nhỏ hơn mà gây ra phản ứng tải trọng neo lớn hơn phải được sử dụng trong thiết kế.

Đối với kho chứa nổi có dấu hiệu phân cấp Disconnectable, điều kiện môi trường ngắt kết nối (DISEC) của hệ thống neo là điều kiện môi trường cực trị giới hạn mà ở đó kho chứa nổi phải được ngắt kết nối với hệ thống neo. Điều kiện DISEC không được lấy thấp hơn điều kiện môi trường có chu kì vòng lặp 10 năm. Trong khu vực bão nhiệt đới, bão nhiệt đới “đột nhiên” 10 năm mà có thể hình thành gần khu vực của giàn hoạt động có thể được xem xét thay vì bão được hình thành và phát triển đầy đủ ở khu vực giàn đang khai thác cho việc đánh giá này.

Hệ thống neo cố định, có nghĩa là hệ thống neo đứng một mình (không liên kết với kho chứa nổi) phải được thiết kế chịu được điều kiện môi trường dựa trên chu kì lặp 100 năm. Một hệ thống giám sát có thể được chấp nhận phải được cung cấp để theo dõi điều kiện môi trường hay lực căng dây neo để hỗ trợ trong việc đưa ra quyết định ngắt kết nối kho chứa nổi khỏi hệ thống neo.

4.1.3.1.2 Điều kiện vận hành thiết kế

Điều kiện vận hành thiết kế được xác định là điều kiện môi trường giới hạn yêu cầu dừng vận hành bình thường.

4.1.3.1.3Điều kiện lắp đặt thiết kế (DIC)

Điều kiện lắp đặt thiết kế được xác định là điều kiện môi trường giới hạn yêu cầu dừng việc lắp đặt. Các giới hạn cụ thể cho các điều kiện môi trường ảnh hưởng đến hoạt động an toàn trong suốt quá trình lắp đặt nêu trong Chương 9 cần được lập thành hồ sơ.

4.1.3.1.4 Phân tách góc của gió, dòng chảy và sóng

Đối với hệ thống neo đơn mà kho chứa nổi có thể xoay theo thời tiết cần xem xét cộng tuyến tính và không cộng tuyến tính giữa gió, dòng chảy và sóng. Phân tách góc chính xác trong điều kiện môi trường thiết kế DEC được xác định dựa trên các nghiên cứu môi trường tại vị trí lắp đặt. Nếu không có sẵn các thông tin trên, tối thiểu phải xem xét các tổ hợp 2 góc khác nhau cho điều kiện môi trường không cộng tuyến tính sau:

a) Gió và dòng chảy cộng tuyến tính và chếch 30° so với sóng

b) Gió chếch 30° so với sóng, và dòng chảy vuông góc với sóng.

Đối với hệ thống neo chùm mà kho chứa nổi có giới hạn góc hướng kho chứa nổi (nhỏ hơn 20°) trong điều kiện môi trường thiết kế, có thể sử dụng các điều kiện môi trường cộng tuyến tính của gió, dòng chảy và sóng.

Đối với mỗi trạng thái biển thiết kế, sóng đỉnh dài đơn hướng thường được xem xét trong phân tích neo buộc.

4.1.3.2Tuổi thọ mỏi và sức bền kết cấu

4.1.3.2.1Vị trí lắp đặt

Điều kiện sóng tại vị trí lắp đặt bao gồm cả điều kiện sóng dài hạn cực đại và dữ liệu biểu đồ phân tán sóng của phân phối chiều cao và chu kì phải được sử dụng trong đánh giá tuổi thọ mỏi và sức bền kết cấu. Chu kì lặp tối thiểu 50 năm cho việc tính toán phản ứng kết cấu có thể được xem xét nếu Đơn vị thẩm định thiết kế chấp nhận. Các điều kiện môi trường khác nhau có thể gây ra các phản ứng xấu khác nhau trên các phần khác nhau của kết cấu thân kho chứa nổi. Các phản ứng chuyển động lớn nhất do sóng và các hiệu ứng tải trọng kết cấu lớn nhất có thể do các chu kì sóng khác nhau. Do vậy các điều kiện môi trường sau cần được xem xét:

a) Sóng có chu kì lặp 100 năm đặc trưng bởi chiều cao sóng đáng kể với một dải chu kìđỉnh của sóng đó. Cả bão mùa đông và bão nhiệt đới cần được xem xét.

b) Dữ liệu biểu đồ phân tán sóng của phân phối hai chiều chu kì sóng và chiều cao sóng.

Khoảng thời gian để xây dựng cơ sở dữ liệu của biểu đồ phân tán sóng phải đủ dài để đảm bảo độ tin cậy cho thiết kế (tốt nhất là tối thiểu 5 năm). Phân phối xuất hiện phải được đưa về hàng năm với cùng mức xác suất tại mỗi điểm dữ liệu. Mỗi điểm dữ liệu phải thể hiện một trạng thái biển lấy trong một khoảng thời gian liên tục khoảng 3 giờ.

Đối với cả hai điều kiện môi trường trên, các yêu cầu sau đồng thời phải được xem xét

c) Cần xem xét hướng sóng từ mũi kho chứa nổi và các hướng sóng khác với mũi khochứa nổi có kể đến ảnh hưởng của gió và dòng chảy với phân phối xác suất phù hợp, đối với tất cả các loại hệ thống neo được sử dụng.

d) Sóng đỉnh dài hoặc sóng đỉnh ngắn cùng với hàm phân bố phải được xem xét một cáchhợp đối với các vấn đề thiết kế khác nhau.

4.1.3.2.2Di chuyển

Khi thiết kế cần xác định các điều kiện môi trường, sóng và gió trên tuyến di chuyển từ nơi xây dựng, chế tạo (hoặc xưởng đóng tàu nơi thực hiện việc hoán cải) đến vị trí lắp đặt và thời gian trong năm. Tối thiểu cần tính đến tốc độ gió và chiều cao sóng đáng kể có chu kì lặp 10 năm, trừ khi có kế hoạch di chuyển tính đến thời tiết. Các ảnh hưởng do mùa đến môi trường thiết kế phù hợp với thời gian di chuyển dự kiến có thể được xem xét.

Bên cạnh việc kiểm tra sức bền kết cấu thân kho chứa nổi trong quá trình di chuyển, cần đặc biệt chú ý đến các hạng mục như cần đốt, bệ đỡ cần cẩu và các gối đỡ thiết bị xử lý chịu tải trọng do chuyển động gây ra và/hoặc các ảnh hưởng của nước tràn trên boong tàu (green water). Các tải trọng do chuyển động trong quá trình di chuyển phải được tính toán. Kết cấu thượng tầng và các kết cấu đỡ nằm trong phạm vi phân cấp phải được kiểm chứng chịu được các tải trọng này.

Nếu được lắp đặt neo tháp trong thì cần chú ý đặc biệt đến sóng va đáy tàu để loại trừ hư hỏng đến các gối đỡ và gối trục quay.

4.1.3.2.3Các kho chứa nổi có thể ngắt kết nối

Đối với các kho chứa nổi có thể ngắt kết nối từ hệ thống neo và hệ thống ống đứng do xảy ra điều kiện môi trường cực trị giới hạn, độ bền kết cấu của kho chứa nổi sẽ phải tuân thủ các điều kiện khai thác không bị giới hạn (Bắc Đại Tây Dương). Tuy nhiên, nếu các giàn nổi có thể ngắt kết nối được giới hạn tới khu vực hoạt động cụ thể lân cận vị trí khai thác của kho chứa nổi, các thông số tải trọng thiết kế được giảm có thể được áp dụng đối với khu vực được giới hạn thích hợp mà được chỉ ra ở dấu hiệu phân cấp kho chứa nổi hoạt động sau khi ngắt kết nối, nếu được cho phép bởi chính quyền ven bờ hay các quy định.

4.1.3.2.4Độ bền và tuổi thọ mỏi của kho chứa nổi

Việc đánh giá độ bền và tuổi thọ mỏi của kho chứa nổi được tính theo các yêu cầu tại Chương 5: Thiết kế kho chứa nổi của Tiêu chuẩn này đối với vị trí hoạt động của kho chứa nổi và tuyến đường di chuyển.

4.1.4 Các điều kiện môi trường

4.1.4.1Quy định chung

Các điều kiện môi trường cho các điều kiện thiết kế khác nhau mô tả trong quy định 4.1.3 phải được trình nộp với các số liệu đúng với vị trí hoạt động cụ thể. Số liệu thống kê và mô hình toán học mô tả phạm vi biến đổi của các điều kiện môi trường dự kiến phải được sử dụng. Tất cả các số liệu phải được cung cấp bằng văn bản với nguồn cung cấp số liệu và các ước lượng độ tin cậy của số liệu.

Một báo cáo môi trường mô tả phương pháp xử lý thống kê các số liệu có sẵn thành các tiêu chuẩn thiết kế phải được trình nộp theo yêu cầu của 2.1.4.1.2.3. Các phương pháp xác suất nhằm dự đoán các giá trị cực đại, ngắn hạn, dài hạn phải sử dụng các phân phối thống kê phù hợp với các hiện tượng môi trường đang xét đã được chứng minh qua các phép thử xác suất phù hợp, giới hạn tin cậy và các phương pháp thống kê. Phương pháp và mô hình dự báo phải được báo cáo đầy đủ.

Nói chung dữ liệu và phân tích được cung cấp bởi các Nhà tư vấn được công nhận sẽ được chấp nhận là cơ sở thiết kế. Tiêu chuẩn thiết kế và dữ liệu đã ban hành, nếu có, cho khu vực lắp đặt có thể dùng cho báo cáo.

Cụ thể, các số liệu sau cần được cung cấp:

a) Các sự kiện cực đại có chu kì lặp 100 năm, 10 năm và 1 năm cho vận tốc gió, chiều caosóng đáng kể và dòng chảy. Một dải các chu kì sóng liên quan phải được xem xét cho từng chiều cao sóng đáng kể cụ thể. Cần tính đến gió mùa đông bắc và bão nhiệt đới;

b) Các dữ liệu hướng và phân tách góc cho các giá trị cực đại của sóng, gió và dòng chảy;

c) Công thức dạng phổ sóng;

d) Prôfin vận tốc dòng chảy và sự thay đổi theo hướng;

e) Phân phối hai chiều của chiều cao và chu kì sóng (biểu đồ phân tán sóng với cùng xácsuất xuất hiện hàng năm tại mỗi điểm dữ liệu);

f) Thống kế sóng dài hạn theo hướng;

g) Thay đổi độ sâu nước và thủy triều có kể đến ảnh hưởng gió và áp suất do bão.

h) Nhiệt độ khí quyển và nước biển.

4.1.4.2Các tải trọng môi trường

Việc thiết kế các kho chứa nổi yêu cầu thiết lập tải trọng môi trường xét đến các tham số sau:

a) Nhiệt độ khí quyển và nước biển

b) Dòng chảy

c) Thủy triều và nước dâng do bão

d) Sóng

e) Gió

Các hiện tượng khác như dòng chảy lặp, sóng thần, trượt hoặc lở đáy biển, thay đổi mực nước do thay đổi áp suất khí quyển, các thành phần dị thường của không khí và nước biển, độ ẩm không khí, độ mặn có thể cần được xem xét đặc biệt.

Tốt nhất là có kết quả từ các thử nghiệm trong tunen gió và bể thử cho phần thân chìm và kết cấu thượng tầng của một kho chứa nổi tại vị trí cụ thể để xác định tải trọng gió và dòng chảy. Nếu không có thì có thể áp dụng các quy trình tính sau đây.

4.1.4.3Dòng chảy

Lực tác động do dòng chảy lên phần thân tàu ngập nước, các dây neo, các ống đứng và các phần ngập nước liên quan khác phải được tính toán sử dụng một prôfin dòng chảy tuân theo 4.1.3. Trong các khu vực có dòng chảy tốc độ tương đối lớn cần tính toán việc thay đổi tải trọng do dòng xoáy.

Lực dòng chảy F_c tác dụng lên các phần ngập nước của bất kì kết cấu nào phải được tính toán theo công thức sau:

F_c = 1/2ρ_wC_DA_cu_c|u_c|, N

trong đó:

ρ_w= mật độ nước biển, 1,027 kg/m³

C_D= hệ số cản, trong dòng chảy đều (không thứ nguyên)

u_c= Véc tơ vận tốc dòng chảy vuông góc với mặt phẳng chiếu, đơn vịm/s

A_c= diện tích chiếu vuông góc với dòng chảy, tính theo m².

Đối với kho chứa nổi dạng tàu, lực tác động do dòng chảy lên phần thân tàu ngập nước có thể tính toán bằng cách sử dụng các hệ số được xác định bằng các dữ liệu thử mô hình, tham khảo “Prediction of Wind and Current Loads on VLCCs”, xuất bản bởi hiệp hội hàng hải quốc tế của các công ty dầu OICMF, 1994.

4.1.4.4Gió

Các điều kiện gió cho các điều kiện thiết kế khác nhau được tính toán từ các dữ liệu gió thu thập được và cần phù hợp với các thông số môi trường khác được giả thiết xảy ra đồng thời. Thông thường vận tốc gió dựa trên chu kì lặp 100 năm.

Báo cáo môi trường cần thể hiện các số liệu thống kê về gió tại vị trí lắp đặt. Các số liệu thống kê phải được dựa trên các phân tích và giải thích dữ liệu gió của các Nhà tư vấn được công nhận. Báo cáo phải bao gồm hoa gió hoặc bảng biểu thể hiện các phân phối tần suất của vận tốc và hướng gió. Báo cáo cũng cần có bảng biểu hoặc đồ thị thể hiện chu kì lặp của gió cực hạn. Cần xác định khoảng thời gian tính theo phần trăm mà vận tốc gió giới hạn cho giai đoạn khai thác được dự đoán sẽ bị vượt trong một năm và trong tháng hoặc mùa thời tiết xấu nhất.

4.1.4.4.1Tải trọng gió

Tải trọng gió có thể được xem là tải trọng gió đều hoặc là tổ hợp của tải trọng gió đều và gió thay đổi theo thời gian như sau:

a) Khi lực do gió được tính toán là lực không đổi (đều), vận tốc gió lấy trung bình một phútđược sử dụng để tính tải trọng.

b) Có thể kể đến ảnh hưởng của thành phần động bằng cách tổ hợp tải trọng tĩnh (đều) vàthành phần biến đổi theo thời gian tính từ phổ gió phù hợp. Trong phương pháp này, vận tốc gió lấy trung bình một giờ được sử dụng để tính toán tải trọng gió tĩnh. Phương pháp thứ nhất thường được sử dụng hơn so với phương pháp này khi không xây dựng được phổ năng lượng gió đáng tin cậy.

Áp lực gió ρ_w trên mặt chắn gió cụ thể của kho chứa nổi có thể được tính toán như lực cản theo các công thức sau:

Hệ số chiều cao trong công thức trên tính đến sự thay đổi vận tốc gió theo chiều cao. Hệ số này được tính toán theo công thức sau:

 hoặc , nhưng C_h ≥ 1

trong đó vận tốc gió\/_z tại độ cao z được tính như sau:

Hợp lực của gió là tổng các lực gió tác dụng lên mỗi mặt chắn gió.

Các giá trị tiêu biểu của C_h được đưa trong Bảng 4-2 của tiêu chuẩn này. Các prôfin tốc độ gió cho vị trí cụ thể của kho chứa nổi cần được sử dụng.

Hệ số hình dạng cho các dạng kết cấu điển hình thể hiện trong Bảng 4-1 của tiêu chuẩn này. Tại chiều cao tham chiếu 10 m trên mực nước biển, có thể chuyển đổi vận tốc gió lấy trung bình trong một giờ thành vận tốc gió lấy trung bình trong thời khoảng bất kỳ theo công thức sau:

V_t= ƒV_(1h)

Các giá trị ƒ đưa ra trong Bảng 4-3 là các giá trị ví dụ trong một vùng biển cụ thể. Các giá trị cụ thể cho vị trí lắp đặt kho chứa nổi đang xét phải được dùng trong tính toán.

Các lực gió cho các kho chứa nổi khác dạng tàu phải được tính toán dựa trên tổng hợp các lực gió tác dụng lên các phần chắn gió riêng rẽ tính theo các công thức ở trên.

Nếu sử dụng vận tốc gió trung bình 1 giờ thì cần tính riêng các ảnh hưởng động lực của gió. Có thể sử dụng phổ năng lượng gió như khuyến nghị trong các tiêu chuẩn được công nhận (tham khảo API RP 2A).

4.1.4.5 Sóng

Tiêu chuẩn về sóng được mô tả dựa trên các định nghĩa về phổ năng lượng sóng, chiều cao sóng đáng kể và chu kì tương ứng tại vị trí mà kho chứa nổi sẽ hoạt động. Các con sóng tính toán được giả thiết đến từ mọi hướng so với kho chứa nổi. Cần tính đến các con sóng có chiều cao nhỏ hơn chiều cao cực đại, do trong một số trường hợp phản ứng chuyển động do các con sóng nhỏ có chu kì nhất định lại lớn hơn, do phản ứng động của toàn bộ hệ thống (kho chứa nổi/neo).

4.1.4.5.1 Các lực sóng.

Các lực sóng tác dụng lên kho chứa nổi gồm ba thành phần: các lực bậc nhất tại chu kỳ sóng, các lực bậc hai tại các chu kì nhỏ hơn và thành phần đều của các lực bậc hai. Thành phần đều của lực sóng gọi là lực trôi dạt trung bình. Việc tính toán tải trọng sóng là cần thiết cho việc đánh giá phản ứng chuyển động của kho chứa nổi và của hệ thống neo. Công việc này đòi hỏi xác định các đặc trưng động lực của kho chứa nổi và tải trọng thủy động tác dụng lên kho chứa nổi trong một điều kiện môi trường xác định.

Đối với các phương tiện có phần tử mảnh mà không làm thay đổi đáng kể trường sóng tới, có thể sử dụng các công thức bán kinh nghiệm, như công thức Morison. Đối với các phương tiện có các phần tử làm thay đổi đáng kể trường sóng tới, việc xác định tải trọng sóng phải sử dụng các phương pháp thích hợp có kể đến các lực do sóng tới (lực Froude-Krylov) và lực do sóng nhiễu xạ. Thông thường có thể áp dụng công thức Morison cho các kết cấu bao gồm các phần tử mảnh với đường kính (hoặc đường kính quy đổi cho cùng diện tích song song với dòng chảy) nhỏ hơn hai mươi phần trăm (20%) của chiều dài sóng.

Đối với kho chứa nổi có dạng cột ổn định bao gồm các phần tử hình trụ lớn (cột và pôntông) và các phần tử hình trụ nhỏ (thanh giằng) cần kết hợp công thức nhiễu xạ và công thức Morison để tính toán các đặc trưng thủy động và tải trọng thủy động. Có thể tham khảo TCVN 5310:2016 . Ngoài ra có thể sử dụng các kết quả từ việc thử mô hình thích hợp hoặc việc đo theo kích thước thật.

Việc tính toán lực sóng cần kể đến ảnh hưởng của nước nông làm tăng vận tốc dòng chảy do hiệu ứng cản, việc thay đổi tần số riêng của hệ thống do ứng xử phi tuyến của hệ neo và thay đổi các chuyển động sóng.

4.1.4.5.2Phản ứng chuyển động do sóng

Phản ứng chuyển động do sóng của kho chứa nổi bao gồm ba dạng phản ứng, chuyển động bậc nhất (tần số sóng), các chuyển động tần số thấp hoặc thay đổi chậm, sự trôi dạt đều.

a) Các chuyển động bậc nhất: các chuyển động bậc nhất có sáu bậc tự do (chuyển độngthẳng theo trục x, y và z và chuyển động xoay xung quanh trục x, y và z - xem định nghĩa trong Phần 1) và tại các tần số sóng, các chuyển động này có thể thu được từ các thử mô hình với sóng đơn hoặc sóng ngẫu nhiên hoặc do phân tích máy tính trong miền tần số hoặc miền thời gian.

b) Các chuyển động tần số thấp:các chuyển động tần số thấp là các chuyển động gây bởicác thành phần có tần số thấp của các lực sóng bậc hai. Các chuyển động tần số thấp của chuyển động thẳng theo trục x và y và chuyển động xoay quanh trục z có thể rất lớn nhất là tại các tần số gần với tần số riêng của hệ thống. Lực kéo dây neo do chuyển động tần số thấp trong hầu hết các hệ thống có kho chứa nổi dạng tàu dầu được sử dụng làm tải trọng thiết kế cho hệ thống neo. Các chuyển động tần số thấp được tính toán để neo buộc bất kì kho chứa nổi nào sử dụng phần mềm phân tích chuyển động hoặc từ kết quả thử mô hình của kho chứa nổi.

c) Trôi dạt đều: như đã đề cập ở trên, do tác dụng của sóng kho chứa nổi sẽ trôi dạt dọctheo các chuyển động bậc nhất và bậc hai. Lực trôi dạt trung bình do sóng và mô men chuyển động xoay quanh trục z được tính toán bằng các chương trình máy tính phân tích chuyển động thích hợp hoặc ngoại suy từ các kết quả thử mô hình kho chứa nổi tương tự.

4.1.4.6Hướng

Nếu có đầy đủ các báo cáo môi trường chi tiết thì cần xem xét hướng của các điều kiện môi trường.

4.1.4.7Điều kiện nền đất

Cần khảo sát địa chất lấy mẫu (số liệu) tại khu vực phụ cận với móng của hệ thống. Việc đánh giá mẫu, số liệu phải được tiến hành bởi các chuyên gia về địa chất và trình Đơn vị thẩm định thiết kế xét duyệt. Để xác định các đặc trưng nền đất tại vị trí lắp đặt, việc khoan lấy mẫu phải được tiến hành đến độ sâu thích hợp tối thiểu bằng độ sâu dự kiến của các cọc hoặc độ xuyên của neo cộng với dự trữ do sự thay đổi nền đất tại tất cả các vị trí móng. Một cách thay thế là tiến hành điều tra prôfin đặc tính đất dưới mặt đáy biển (sub-bottom profile) và được đối chiếu với ít nhất 2 lỗ khoan thăm dò tại vùng phụ cận vị trí neo. Việc xử lý số liệu cần được thực hiện bởi các chuyên gia địa chất được công nhận để đưa ra mặt cắt prôfin địa chất tại tất cả vị trí neo.

Bảng 4-1: Hệ số hình dạng C_s cho các loại mặt chắn gió

Bảng 4-2: Hệ số chiều cao C_h cho các mặt chắn gió

Bảng 4-3: Hệ số chuyển đổi vận tốc gió

4.2  Các yêu cầu chung đối với kho chứa nổi.

4.2.1  Quy định chung

4.2.1.1 Phần này đưa ra các yêu cầu cho kho chứa nổi (dạng tàu và cột ổn định) như định nghĩa ở 1.3.1. Các loại khác như định nghĩa trong 1.3.1 sẽ được xem xét theo từng trường hợp cụ thể.

4.2.1.2Phần này đưa ra các yêu cầu cho kho chứa nổi được thiết kế mới hoặc được hoán cải lớn mà ảnh hưởng đến kích thước chính của kho chứa nổi. Việc áp dụng những quy định này cho kho chứa nổi hiện có sẽ được Đăng kiểm xem xét dựa vào lịch sử khai thác, tuổi và trạng thái của kho chứa nổi.

4.2.1.3 Đăng kiểm yêu cầu trình duyệt tất cả các tài liệu thiết kế áp dụng như báo cáo, tính toán, bản vẽ và các tài liệu cần thiết khác để xác minh lại độ bền kết cấu kho chứa nổi. Tài liệu thiết kế trình nộp phải bao gồm điều kiện môi trường thiết kế (xem 2.1.4.1.2.10).

4.2.2  Trọng lượng tàu không

Trọng lượng tàu không và trọng tâm tàu phải được tính cho các loại kho chứa nổi. Kho chứa nổi đầu tiên của cùng một sêri phải thực hiện thử nghiêng lệch gần thời điểm hoàn thiện đến mức tối đa để xác định chính xác trọng lượng tàu không và trọng tâm tàu. Quy trình thử nghiêng lệch phải được trình duyệt trước khi tiến hành thử nghiêng lệch và thử nghiêng lệch phải được Đăng kiểm viên chứng kiến.

4.2.3  Mạn khô

4.2.3.1Mọi kho chứa nổi phải có dấu mạn khô chỉ ra mớn nước tối đa cho phép. Dấu mạn khô phải được đặt ở vị trí nhìn được thuận tiện trên tàu thỏa mãn yêu cầu của Đăng kiểm. Trên kho chứa nổi dạng cột ổn định, dấu mạn khô, nếu có thể, phải được đặt sao cho người phụ trách hoạt động dằn/nhiên liệu có thể nhìn thấy.

4.2.3.2Dấu mạn khô phải được thiết lập dựa trên Công ước mạn khô 1966 trừ khi chính quyền hành chính và chính quyền ven biển cho phép khác đi. Khi mạn khô tối thiểu không thể tính được bằng phương pháp thông thường trong Công ước mạn khô như trong trường hợp kho chứa nổi dạng cột ổn định thì mạn khô sẽ được tính toán trên cơ sở thỏa mãn các yêu cầu ổn định tai nạn và nguyên vẹn khi ở trạng thái nổi.

4.2.3.3Bố trí của kho chứa nổi phải tuân theo tất cả các yêu cầu áp dụng của Công ước mạn khô.

4.2.4  Sổ vận hành

Sổ vận hành phải bao gồm các thông tin sau, nếu áp dụng, đối với từng loại kho chứa nổi sao cho có thể hướng dẫn cho người vận hành có thể điều hành kho chứa nổi một cách an toàn:

a) Thuyết minh chung bao gồm các kích thước chính và đặc điểm trọng lượng tàu không;

b) Tóm tắt các trạng thái hoạt động đã được duyệt và phải bao gồm tối thiểu các thông tinsau cho mỗi trạng thái hoạt động

1) Các trạng thái môi trường giới hạn bao gồm chiều cao và chu kì sóng, vận tốc gió, vận tốc dòng chảy, nhiệt độ thấp nhất của nước biển và không khí, tĩnh không và độ sâu nước;

2) Tải trọng boong thiết kế, tải trọng neo, hoạt tải, công suất định mức của cần cẩu;

3) Mớn nước hay dải mớn nước;

4) Đường cong KG (trọng tâm) lớn nhất cho phép so với mớn nước hoặc tương đương và các giả thiết và giới hạn liên quan để tính ra KG cho phép;

5) Vị trí (đóng hay mở) của các cửa kín nước và kín thời tiết;

c) Bố trí chung;

d) Bản vẽ chỉ rõ ranh giới kín nước và kín thời tiết, vị trí các lỗ mở không được bảo vệ, cửakín nước và kín thời tiết;

e) Bản vẽ và mô tả hệ thống dằn và chỉ dẫn dằn. Nếu dằn cố định thì trọng lượng, vị trí vàchất dằn cố định phải được chỉ rõ;

f) Sơ đồ hệ thống nước lacanh, dằn và điều khiển dằn;

g) Thông tin chỉ rõ tải trọng boong cho phép;

h) Thông tin chỉ rõ dung tích các két, trọng tâm và ảnh hưởng của mặt thoáng chất lỏng củamỗi két;

i) Thông tin chỉ rõ dung tích và trọng tâm của mỗi két trống có bố trí thiết bị đo sâu nhưngkhông có bố trí thoát nước;

j) Thông tin chỉ rõ vị trí và biện pháp thoát nước két trống;

k) Đường cong thủy tĩnh hoặc số liệu tương đương;

l) Bản vẽ vùng nguy hiểm;

m) Sơ đồ đường đi dây của hệ thống phát điện chính và dự phòng;

n) Sơ đồ tuyến ống của hệ thống dẫn dầu đốt;

o) Quy trình ngắt sự cố;

p) Bản vẽ hệ thống điều khiển chống cháy;

q) Bố trí thiết bị cứu sinh cùng lối thoát;

r) Số liệu trọng lượng tàu không;

s) Các thông số kỹ thuật của máy bay trực thăng dùng để thiết kế sân bay trực thăng;

t) Chỉ dẫn vận hành hệ thống neo buộc;

u) Chỉ dẫn vận hành hệ thống định vị động;

v) Thông báo ổn định nếu được làm chung;

w) Sổ tay làm hàng nếu được làm chung;

x) Các chỉ dẫn khác nếu Đăng kiểm thấy cần thiết.

4.2.5  Sổ tay làm hàng (Sổ vận hành)

4.2.5.1Đối với kho chứa nổi dạng tàu, một sổ tay làm hàng liên quan đến sự khai thác an toàn của tàu từ khía cạnh sức bền phải được chuẩn bị và trình duyệt, sổ tay làm hàng phải được chuẩn bị làm hướng dẫn cho nhân viên phụ trách làm hàng, sổ tay phải bao gồm các biện pháp để xác định tác động của các trạng thái chất tải, chuyển tiếp và dằn khác nhau đến mômen uốn thân tàu. Ngoài ra, một thiết bị làm hàng phù hợp cho mục đích sử dụng phải được lắp đặt trên tàu. Các trạng thái kiểm tra cho thiết bị làm hàng và các dữ liệu liên quan khác phải được trình duyệt.

4.2.5.2 Phải có một Sổ vận hành cho hoạt động hàng hải của tất các các dạng kho chứa nổi bao gồm các thông tin liệt kê trong 4.2.6. Sổ tay làm hàng nói trên có thể là một phần của sổ vận hành hoặc là một tài liệu riêng biệt. Nếu sổ tay làm hàng được làm riêng biệt thì phải được ghi tham chiếu trong sổ vận hành.

4.2.5.3Các phần liên quan đến mỗi loại kho chứa nổi sẽ đưa ra thêm các yêu cầu bổ sung

4.2.6  Thông báo ổn định (Sổ vận hành)

4.2.6.1Ngoài Sổ tay làm hàng nêu trên (4.2.4), kho chứa nổi dạng tàu phải có các thông tin đầy đủ để hướng dẫn thuyền trưởng và nhân viên chịu trách nhiệm về việc làm hàng, chuyển và cấp hàng, làm dằn một cách an toàn liên quan đến độ chúi và ổn định của tàu. Thông tin phải bao gồm các trạng thái ví dụ chất tải, chuyển tiếp và dằn khác nhau cho tất cả các mớn nước khai thác cùng với các chỉ tiêu ổn định để nhân viên chịu trách nhiệm có thể đánh giá ổn định tai nạn và nguyên vẹn cho bất kì trạng thái chất tải dự kiến khác.

4.2.6.2Thông báo ổn định có thể được chuẩn bị thành một tài liệu riêng hoặc có thể được bao gồm trong sổ vận hành. Nếu Thông báo ổn định được làm riêng biệt thì phải được ghi tham chiếu trong sổ vận hành.

4.2.6.3 Các phần liên quan đến mỗi loại kho chứa nổi sẽ đưa ra các yêu cầu bổ sung.

4.2.7  Phân tích kỹ thuật

Các tài liệu cần thiết để xác minh sự thích hợp của kết cấu thân tàu phải được trình duyệt. Mức độ cần thiết và loại phân tích và độ phức tạp của những phân tích này sẽ thay đổi, phụ thuộc vào một hoặc sự kết hợp của các yếu tố sau:

a) Cơ sở thiết kế thân tàu so sánh với điều kiện sẽ gặp phải tại vị trí lắp đặt;

b) Thiếu kinh nghiệm đối với bố trí kết cấu thân tàu, chi tiết cục bộ, sơ đồ tải trọng, độ nhảycảm của dạng hư hỏng;

c) Sự tương tác có hại tiềm năng với các hệ thống phụ khác của kho chứa nổi;

Các phân tích kết cấu cần thiết phải dùng các tải trọng liên quan đến điều kiện môi trường xác định ở 4.1.4. Các điều kiện này bao gồm những điều kiện dự đoán xảy ra trong quãng đời khai thác của kho chứa nổi tại vị trí khai thác và các điều kiện dự đoán sẽ xảy ra trong thời gian đưa kho chứa nổi đến vị trí khai thác.

4.2.8  Hệ thống neo buộc và thiết bị

Hệ thống neo buộc và thiết bị phải đáp ứng các yêu cầu trong Chương 6 của Tiêu chuẩn này. Đối với các thiết bị neo tạm thời xem các quy định tương ứng trong Chương 25, TCVN 6259- 2A:2003. Thiết bị neo tạm thời là thiết bị neo tạm dùng trong cảng hoặc vùng nước được bảo vệ.

4.2.9  Vật liệu

4.2.9.1Thép dùng làm vật liệu chế tạo kho chứa nổi phải tuân theo các yêu cầu cho trong các chương 3, 4, 5, 6 phần 7A TCVN 6259-7:2003 và TCVN 5317:2016 .

4.2.9.2Chủ kho chứa nổi có trách nhiệm tuân thủ những yêu cầu liên quan tới việc lựa chọn vật liệu, cấp giấy chứng nhận và kiểm tra.

4.2.9.3Khi sử dụng hợp kim nhôm cho các kết cấu phụ như sân bay trực thăng, cabin, kết cấu thượng tầng hoặc các thành phần kết cấu khác, thì các vật liệu chế tạo này phải tuân thủ các yêu cầu trong chương 8, phần 7A TCVN 6259-7:2003.

4.2.9.4 Trong trường hợp sử dụng thép hoặc loại vật liệu khác có các đặc trưng khác với các loại vật liệu đã nêu trên thì các đặc trưng kỹ thuật của chúng phải được đệ trình cùng với vị trí sử dụng và kích thước để đơn vị thẩm định xét duyệt, cần xét tới tính phù hợp với vị trí kết cấu và nhiệt độ theo thiết kế.

4.2.9.5 Nhiệt độ không khí và nhiệt độ nước biển trong thiết kế được lấy làm căn cứ lựa chọn loại vật liệu phải là nhiệt độ trung bình thấp nhất hàng ngày tại vị trí hoạt động theo chu kỳ 50 năm, được làm tròn với sai số dưới 5°C.

4.2.9.6Các dạng vật liệu khác sẽ được xem xét dựa trên tính chất của chúng đối với từng ứng dụng đặc biệt.

4.2.9.7Vật liệu được lựa chọn tuân theo yêu cầu thiết kế đối với ứng suất tĩnh, ứng suất mỏi, khả năng chống nứt, khả năng chống ăn mòn thích hợp.

4.2.9.8Loại thép sử dụng trong kết cấu phải được lựa chọn theo các chỉ tiêu về độ dầy, vị trí trong kết cấu và nhiệt độ thiết kế cực tiểu của nước biển và không khí.

4.2.10  Đánh dấu dưới nước

4.2.10.1Các khung chịu lực, vách kín nước, mối nối... thuộc phần ngập nước của kho chứa nổi nằm trong phạm vi kiểm tra dưới nước phải được xác định rõ bằng các dấu hiệu thích hợp. Các chi tiết đánh dấu phải trình để Đăng kiểm duyệt.

4.2.10.2Dấu hiệu phải có đường chỉ hướng, số và chữ. Ngoài sơn ra, cần phải dùng thêm một loại vật liệu khác để đánh dấu.

4.2.10.3Nếu đánh dấu bằng hàn thì đường hàn phải liên tục, chất lượng đường hàn, tay nghề thợ hàn phải có chất lượng tương đương với đường hàn kết cấu vỏ tàu. Không được phép hàn đánh dấu tại những vùng có ứng suất cao hoặc chỗ nối. Quy trình hàn phải được trình duyệt.

4.2.11  Chống ăn mòn

4.2.11.1Kết cấu thép cần được chống ăn mòn (trừ phần bên trong két dầu), có thể bằng lớp bảo vệ như sơn hay lớp bọc, bằng hệ thống bảo vệ catốt hoặc bằng các phương pháp khác nhưng phải được Đăng kiểm chấp thuận. Phương pháp chống ăn mòn phải phù hợp với vị trí và mục đích sử dụng.

4.2.11.2 Đăng kiểm khuyến nghị phần thân tàu dưới nước được bảo vệ bằng hệ thống bảo vệ catốt bằng dòng điện cảm ứng - ICCP (impressed current cathodic protection) có tuổi thọ ít nhất là 20 năm.

4.2.11.3Các thông số của lớp bảo vệ phải được trình duyệt bao gồm những nội dung sau:

a) Chứng minh lớp sơn lót không ảnh hưởng xấu tới mối hàn hay lớp bảo vệ tiếp theo sau;

b) Các thông số kỹ thuật liên quan tới:

1) Loại lớp bảo vệ và tính thích nghi của nó với môi trường làm việc;

2) Phương pháp làm sạch bề mặt trước khi sơn phủ và tiêu chuẩn được áp dụng;

3) Phương pháp sơn phủ;

4) Số lượng lớp bảo vệ và tổng chiều dày;

c) Các thông số chi tiết liên quan tới vùng được bảo vệ.

4.2.11.4 Sơn, vécni và những thứ có thành phần nitrocellulose hay dễ cháy không được sử dụng trong buồng máy hay khu vực nhà ở và các vùng có nguy cơ cháy tương đương.

4.2.11.5Lớp bảo vệ có chứa nhôm không được sử dụng ở những vùng có thể xuất hiện khí dễ cháy trừ phi đã được kiểm chứng rằng chúng là loại khó cháy.

4.2.11.6 Việc bảo vệ cáp thép trên kho chứa nổi được xem xét dựa trên khả năng sử dụng cũng như mục đích sử dụng của cáp, cấu tạo cũng như tuổi thọ của nó. Nói chung, tất cả cáp thép cần được bảo vệ bằng lớp bọc kẽm.

4.2.11.7Hệ thống bảo vệ catốt phải được thiết kế có tính tới tuổi thọ của kho chứa nổi và có khả năng phân cực kết cấu thép ở mức vừa đủ nhằm giảm tới mức thấp nhất sự ăn mòn.

4.2.11.8Không được sử dụng hệ thống bảo vệ catốt bằng dòng điện đối với các két chứa mà phải sử dụng anốt tự hủy.

4.2.11.9Phải chú ý tới vị trí của anốt trong két có khả năng cháy nổ.

4.2.11.10Trong các két dễ cháy nổ, có thể sử dụng anốt nhôm hay hợp kim nhôm ở những vị trí thế năng không quá 275J (28 kgfm).

4.2.11.11Anốt không được đặt dưới các cửa hoặc lỗ khoét của két trừ phi có kết cấu bảo vệ.

4.2.11.12 Anốt manhê (Mg) hoặc hợp kim chỉ được sử dụng để chống ăn mòn cho két nước dằn, nhưng phải được thông gió tốt.

4.2.11.13Vòng đệm cho cáp đi qua vách phải cách điện. Dây nối với cực dương của dòng điện không được đi qua két chứa dầu có điểm bắt lửa thấp. Nếu cáp đi qua khoang cách li hoặc két dằn sạch thì cần phải đặt trong ống thép.

4.2.11.14 Nếu sử dụng mối nối lưỡng kim thì cần chú ý tránh ăn mòn điện hóa.

4.2.11.15Các bộ phận như ống đứng và đường ống nối từ kho chứa nổi ra cần được cách điện.

4.2.11.16 Két chứa và các khoang khác cần được chống ăn mòn khi sản phẩm chứa trong đó có thể gây ăn mòn. Phải lưu ý tới khả năng nước đọng ở đáy két chứa hyđrô cácbon và ảnh hưởng của vi khuẩn gây ăn mòn. Phương án chống ăn mòn thích hợp phải được trình duyệt.

4.2.11.17Nếu định sử dụng chất ức chế, biôxít hoặc hóa chất khác để bảo vệ các ngăn ngập kín thì chi tiết đầy đủ về các vấn đề sau phải được đệ trình để xem xét:

a) Tính tương hợp giữa các sản phẩm;

b) Chứng minh bằng kinh nghiệm thực tế;

c) Hoặc bằng kết quả kiểm tra trong phòng thí nghiệm;

d) Hoặc bằng các số liệu khác chứng minh phù hợp với mục đích sử dụng.

4.2.11.18Cáp nối và vật liệu cách điện phải chống được tác dụng của clorua, hyđrô-các-bon và các hóa chất khác.

4.2.11.19Chỗ nối giữa dây cáp điện cực phải kín nước, có cấu tạo và khả năng dẫn điện tốt.

4.2.11.20Phải định kỳ tiến hành kiểm tra điện thế. Nếu điện thế không đảm bảo thì phải tiến hành sửa chữa ngay.

4.2.11.21 Thiết kế hệ thống bảo vệ catốt phải được đơn vị thẩm định thiết kế phê duyệt.

5  Thiết kế kho chứa nổi

5.1  Kho chứa nổi kiểu tàu

5.1.1  Các xem xét thiết kế

5.1.1.1  Quy định chung

5.1.1.1.1 Giới thiệu

Việc thiết kế và chế tạo phần thân, thượng tầng và các lầu trên boong của kho chứa nổi dạng tàu chế tạo mới hoặc hoán cải phải dựa trên các yêu cầu phù hợp trong 5.1 của Tiêu chuẩn này và các phần được viện dẫn trongTCVN 6259:2003. Tại 5.1 của Tiêu chuẩn này phản ánh các nhu cầu và việc thực hiện kết cấu khác nhau dự kiến đối với kho chứa nổi di chuyển và được định vị tại một vị trí hoạt động cụ thể trong thời gian dài so với tàu hoạt động trong vùng biển không hạn chế.

Các chỉ tiêu thiết kế đối với kho chứa nổi dạng tàu được chế tạo mới hoặc hoán cải được nêu trong 5.1.1 và 5.1.3, với chỉ tiêu thiết kế bổ sung đối với hoán cải kho chứa nổi dạng tàu trong5.1.2 của Tiêu chuẩn này áp dụng đối với kho chứa nổi dài từ 150 m trở lên.5.1.4áp dụng đối với kho chứa nổi dưới 150 m. Ngoài ra, các yêu cầu phù hợp của các công ước Load Line, SOLAS và MARPOL của IMO phải được xem xét. Khuyến cáo thêm rằng, cần liên hệ với chính quyền địa phương có thẩm quyền nơi kho chứa nổi hoạt động để biết thêm các chỉ tiêu có thể cần áp dụng đối với kho chứa nổi.

Ghi chú: Tiêu chuẩn này áp dụng đối với kho chứa nổi có chiều dài, L, không quá 500 m và chiều rộng không quá 1/5 chiều dài hoặc 2,5 lần chiều cao mạn đo tới boong tính sức bền. Kho chứa nổi nằm ngoài khoảng các tỷ lệ này sẽ được xem xét trên cơ sở từng trường hợp riêng.

Chỉ tiêu thiết kế nêu trong 5.1.3 áp dụng trong hai giai đoạn. Giai đoạn đầu tiên cung cấp thiết kế thân cơ bản cho độ bền tổng thể dầm tương đương và các thành phần kết cấu cục bộ, bao gồm cả độ bền mỏi. Phần này được gọi là giai đoạn Đánh giá kích thước ban đầu (hoặc ISE). Đối với hoán cải kho chứa nổi dạng tàu, các kích thước được đánh giá lại và cần thay thế được tính toán trong giai đoạn ISE, như được mô rả trong 5.1.2.2. Các kích thước cần đánh giá lại là các kích thước yêu cầu đối với vùng hoạt động cụ thể và đối với trạng thái di chuyển, và được sử dụng để thiết lập kích thước thay thế tối thiểu của kho chứa nổi hoán cải. Giai đoạn thứ hai yêu cầu việc thực hiện việc đánh giá kết cấu mô hình phần tử hữu hạn sử dụng mô hình chiều dài ba két hàng hoặc mô hình chiều dài khối hàng (cargo block length) để xác nhận các kích thước đã được lựa chọn trong giai đoạn đầu tiên. Giai đoạn này được gọi là giai đoạn Đánh giá độ bền tổng thể (hoặc TSA). Đối với hoán cải kho chứa nổi dạng tàu, giai đoạn TSA được sử dụng để xác nhận các kích thước được đánh giá lại thu được trong giai đoạn ISE.

Việc thực hiện các phân tích kết cấu bổ sung có thể dẫn đến kho chứa nổi có thêm dấu hiệu cấp tùy chọn DLA, là dấu hiệu thể hiện rằng thiết kế thỏa mãn các chỉ tiêu về Tiếp cận tải trọng động. Đồng thời, dấu hiệu cấp tùy chọn SFA cũng có thể được bổ sung, là dấu hiệu thể hiện rằng thiết kế thỏa mãn chỉ tiêu độ bền mỏi trên cơ sở Phân tích quang phổ mỏi.

Việc áp dụng chỉ tiêu thiết kế trong 5.1.3 để phản ánh môi trường phụ thuộc tại vị trí hoạt động của kho chứa nổi đã được thực hiện thông qua việc đưa ra một loạt các Hệ số khắc nghiệt môi trường (ESFs). Cần phải viện dẫn tới 5.1.1.2.1 và 0 đối với các tiêu chuẩn phân tích và thiết kế kết cấu áp dụng mà đã được chỉnh sửa để tương ứng với các điều kiện khai thác cụ thể.

5.1.1.1.2 Định nghĩa

5.1.1.1.2.1 Kho chứa nổi kiểu tàu

Xem mô tả về kho chứa nổi dạng tàu tại 3.1.1.3 của Tiêu chuẩn này. Đối với kho chứa nổi được xem là dạng tàu, các định nghĩa về các đặc tính chính của kho chứa nổi được nêu tại 1.2 Chương 1, Phần 1A của TCVN 6259:2003.

5.1.1.1.2.2Hệ số khắc nghiệt môi trường

Các hệ số khắc nghiệt môi trường là các hệ số điều chỉnh cho các thành phần động của tải trọng và hư hỏng mỏi dự định đối với các điều kiện hoạt động cụ thể so với các điều kiện hoạt động không hạn chế biến Bắc. Xem 0 và Phụ lục B đối với mô tả của khái niệm, áp dụng và xác định của các Hệ số khắc nghiệt môi trường.

5.1.1.1.2.3Kết cấu liên kết thân

Liên kết giữa hệ thống neo định vị và kết cấu thân, và giữa các mô đun thiết bị gắn trên boong với kết cấu thân, là kết cấu liên kết thân. Kết cấu liên kết được xác định là khu vực liên kết truyền tải trọng giữa kết cấu chính của thân vỏ và các thiết bị gắn vào thân. Xem 5.1.1.4 để biết thêm thông tin về kết cấu liên kết thân.

5.1.1.1.3Bố trí kết cấu

Bố trí chung và phân khoang của kho chứa nổi phải tuân theo các yêu cầu áp dụng của Phần 9, Phần 10, Phần 11 của TCVN 6259:2003 và 5.1.3 của Tiêu chuẩn này. Tham khảo thêm Công ước về mạn khô tàu biển 1966 và MARPOL 73/78.

5.1.1.1.4 Các trạng thái giới hạn

5.1.1.1.4.1Quy định chung

Các đánh giá độ bền kết cấu nêu tại Bảng 5.1 là các yêu cầu được bao hàm bởi Tiêu chuẩn này. Trong trường hợp kho chứa nổi được định vị khai thác tại vị trí có các điều kiện môi trường thấp hơn điều kiện khai thác không hạn chế, sự điều chỉnh về tải trọng và các hiệu ứng tải trọng sinh ra bởi môi trường tại vị trí hoạt động dài hạn có thể được sử dụng để đánh giá độ bền và mỏi của thân kho chứa nổi. Điều này được thực hiện bằng cách kết hợp các Hệ số khắc nghiệt môi trường đối với dự án cụ thể với tuyến di chuyển dự kiến.

Bảng 5.1- Đánh giá độ bền kết cấu

5.1.1.1.4.2Các trạng thái giới hạn

Việc xác minh rằng thiết kế kết cấu phù hợp với Tiêu chuẩn này yêu cầu rằng thiết kế đó phải được kiểm tra theo một tập hợp các trạng thái giới hạn mà tại đó kết cấu thân và hệ thống neo buộc được xem là không đủ khả năng để hoạt động.Các trạng thái giới hạn bao gồm:

a) Trạng thái giới hạn hoạt động

Trạng thái giới hạn hoạt động thể hiện sự hoạt động của kết cấu trong điều kiện hoạt động bình thường, bao gồm:

1) Hư hỏng cục bộ mà có thể làm suy giảm tuổi thọ làm việc của kết cấu hoặc ảnh hưởng tới các thành phần kết cấu;

2) Các ngưỡng biến dạng mà ảnh hưởng tới hiệu quả sử dụng của các thành phần kết cấu hoặc ảnh hưởng tới chức năng của các thiết bị;

3) Các chuyển động hoặc gia tốc có thể vượt quá phạm vi chức năng hiệu quả của thiết bị thượng tầng.

b) Trạng thái giới hạn cực hạn

Trạng thái giới hạn cực hạn, tương ứng với khả năng chịu tải tối đa, hoặc trong một vài trường hợp, tương ứng với biến dạng hoặc độ giãn dài tối đa, bao gồm:

1) Đạt tới ngưỡng chịu tải của các mặt cắt, các cơ cấu hoặc các liên kết bởi sự đứt gãy hoặc biến dạng quá mức;

2) Sự bất ổn định của toàn bộ kết cấu hoặcmột phần quan trọng của nó.

c) Trạng thái giới hạn mỏi

Trạng thái giới hạn mỏi liên quan tới khả năng hư hỏng do các tải trọng lặp.

d) Trạng thái giới hạn tai nạn

Trạng thái giới hạn tai nạn xem xét sự ngập của một két hàng bất kỳ mà không ngập sang các khoang khác.

5.1.1.1.4.3Chỉ tiêu sức bền

a) Trạng thái giới hạn hoạt động

Đối với kiểm tra thiết kế trạng thái giới hạn hoạt động phù hợp với định dạng thiết kế hệ số riêng phần, tất cả các hệ số an toàn riêng phần được lấy bằng 1(xem 5.1.4.3.2 và 5.1.4.3.3):

1) Đối với kiểm tra độ bền chảy của dầm tương đương, ứng suất tương ứng với tải trọng với xác suất 10^-8;

2) Đối với kiểm tra độ bền chảy và độ bền chống mất ổn định của tấm cấu thành nên cơ cấu đỡ chính, ứng suất tương ứng với tải trọng với xác suất 10^-8;

3) Đối với kiểm tra độ bền chảy và độ bền chống mất ổn định của nẹp, ứng suất tương ứng với tải trọng với xác suất 10^-8.

b) Trạng thái giới hạn cực hạn

Đối với kiểm tra độ bền thiết kế trạng thái giới hạn cực hạn của dầm tương đương theo định dạng thiết kế hệ số riêng phần, độ bền tới hạn của dầm tương đương phải chịu được mô men tổng hợp cực đại từ mô men uốn thẳng đứng vồng lên và võng xuống do sóng và trên nước tĩnh, tính toán được bằng cách nhân các giá trị mô men uốn vồng lên và võng xuống trên nướctĩnh với một hệ số an toàn riêng phần, và mô men uốn vồng lên và võng xuống do sóng với một hệ số an toàn riêng phần như được nêu tại 5.1.4.2.2.3:

1) Độ bền tới hạn của tấm giữa các nẹp thường và các cơ cấu đỡ chính phải chịu được các tải trọng do mô men uốn tổng hợp cực đại;

2) Độ bền tới hạn của nẹp thường phải chịu được các tải trọng do mô men uốn tổng hợp cực đại.

c) Trạng thái giới hạn mỏi

Đối với kiểm tra độ bền thiết kế trạng thái giới hạn cực hạn của dầm tương đương theo định dạng thiết kế hệ số riêng phần, tất cả các hệ số an toàn riêng phần phải được lấy bằng 1. Tuổi thọ mỏi của các chi tiết kết cấu, như các liên kết của các nẹp thường và các cơ cấu đỡ chính, được tính toán theo các áp lực tham chiếu tại xác xuất 10^-4. Xem 5.1.4.3.5 và Phụ lục C.

d) Trạng thái giới hạn tai nạn

Độ bền dọc của dầm tương đương ở trạng thái ngập két hàng phải được đánh giá phù hợp với 5.1.2.1.3.3b).

5.1.1.1.4.4Kiểm tra độ bền đối với các tải trọng va chạm

Độ bền kết cấu phải được đánh giá để chịu được các tải trọng va chạm như là sóng vỗ vào phần đáy phía trước, va chạm phần mũi, nước mặt boong và các tải trọng do chất lỏng chuyển động trong các két hàng hoặc các két dằn.

5.1.1.2  Sức bền dọc

5.1.1.2.1 Sức bền dọc thanh dầm tương đương

Độ bền dọc phải dựa theo Chương 13, Phần 2A hoặc 8.1 Phần 2A-T của TCVN 6259:2003. Mô đun chống uốn yêu cầu của mặt cắt dầm tương đương đối với 0,4L giữa thân phải lấy bằng giá trị lớn hơn trong các giá trị tính được theo công thức sau hoặc giá trị mô đun chống uốn tối thiểu SM_min trong bảng dưới đây:

SM = M_t/ƒ_p cm²-m

Trong đó

M_t= Mô men uốn tổng hợp, như mô tả ở dưới

ƒ_p = Ứng suất uốn cho phép danh nghĩa

= 17,5 kN/cm²

Mô men uốn tổng hợp, M_t, phải được xem xét là tổng đại số cực đại của mô men uốn cực đại trên nước tĩnh (M_sw) đối với hoạt động tại mỏ hoặc điều kiện di chuyển và kết hợp với mô men uốn do sóng tương ứng (M_w) tại vị trí hoạt động và trong khi di chuyển tới vị trí lắp đặt. Cần phải xét tới ảnh hưởng của các tải trọng do trọng lượng của neo và ống đứng khi tính toán các mô men uốn thẳng đứng trên nước tĩnh và các lực cắt.

Thay vì các lực cắt và mô men uốn thẳng đứng do sóng của dầm tương đương được tính toán trực tiếp, có thể sử dụng Hệ số khắc nghiệt môi trường (ESF) (xem Phụ lục B), mà các hệ số này có thể áp dụng để điều chỉnh các công thức tính lực cắt và mô men uốn do sóng của dầm tương được được quy định trong TCVN 6259:2003 (xem 5.1.3.2.3.2 và 5.1.3.2.3.3).

Tùy thuộc vào giá trị của ESF, β_vbm, đối với mô men uốn thẳng đứng do sóng của dầm tương đương (xem B.2 của Tiêu chuẩn này), mô đun chống uốn tối thiểu của mặt cắt ngang dầm tương đương, SM_min, của kho chứa nổi, như được nêu tại 13.2.1 Phần 2A hoặc 8.1.2 Phần 2A-T của TCVN 6259:2003, có thể được thay đổi như sau:

Với SM_svr = mô đun chống uốn tối tiểu mặt cắt ngang của dầm tương đương như yêu cầu tại13.2.1 Phần 2A hoặc 8.1.2 Phần 2A-T, TCVN 6259:2003.

5.1.1.2.2 Độ bền tới hạn thanh dầm tương đương

Khả năng uốn dọc tới hạn của dầm tương đương đối với điều kiện vồng lên hoặc võng xuống phải được đánh giá phù hợp với Phụ lục D. Khả năng uốn tới hạn của dầm tương đương đối với điều kiện môi trường thiết kế (DEC) phải thỏa mãn trạng thái giới hạn nêu tại 5.1.4.2.2.3.

5.1.1.3  Phân tích và thiết kế kết cấu thân kho chứa nổi

5.1.1.3.1 Thiết kế kết cấu thân

5.1.1.3.1.1Khái quát

Thiết kế của thân kho chứa nổi phải dựa trên các yêu cầu phù hợp của 5.1.3 và 5.1.5 của Tiêu chuẩn này, phụ thuộc vào chiều dài của kho chứa nổi và các phần viện dẫn tới TCVN 6259:2003. Đối với các kho chứa nổi dạng tàu có chiều dài trên 150 m, 5.1.3 là viện dẫn chính. Trong trường hợp các điều kiện tại vị trí lắp đặt kho chứa nổi là ít khắc nghiệt hơn so với các điều kiện đối với hoạt động không hạn chế theo TCVN 6259:2003, chỉ tiêu thiết kế đối với một số thành phần của kết cấu thân kho chứa nổi có thể được giảm nhẹ, nhưng chịu những giới hạn được chỉ ra dưới đây để phản ánh những sự khác nhau này. Tuy nhiên, trong trường hợp các điều kiện hoạt động khắc nghiệt hơn, các chỉ tiêu thiết kế bắt buộc phải tăng lên một cách phù hợp.

0 đưa ra giải thích về mô hình Hệ số khắc nghiệt môi trường (ESF) sử dụng để điều chỉnh chỉ tiêu hoạt động không hạn chế của TCVN 6259:2003.

Trong việc áp dụng các chỉ tiêu được điều chỉnh, không giá trị yêu cầu tối thiểu nào của bất kỳ kích thước cơ bản nào được nhỏ hơn 85% của giá trị tính toán được khi các giá trị ESF Beta được lấy bằng 1,0 (là điều kiện hoạt động không hạn chế).Về vấn đề này, đối với kho chứa nổi hoán cải từ tàu, khi mô men uốn tổng thể đối với các điều kiện hoạt động không hạn chế được sử dụng để xác định giá trị yêu cầu tối thiểu của kích thước cơ bản bất kỳ, mô men uốn tổng thể phải bao gồm mô men uốn cực đại trên nước tĩnh của tàu hiện có và mô men uốn do sóng với tất cả các giá trị beta được lấy bằng 1,0.

Các tải trọng phát sinh từ điều kiện thử két tĩnh cũng phải được xem xét trực tiếp trong thiết kế. Trong một số trường hợp, các điều kiện như vậy có thể kiểm soát thiết kế, đặc biệt là khi các chiều cao ống tràn lớn hơn giá trị thường gặp trong hoạt động vận tải dầu khí, hoặc sự khắc nghiệt của các thành phần tải trọng do môi trường và trọng lượng riêng của hàng nhỏ hơn thông thường.

5.1.1.3.1.2 Thiết kế thân đối với các tải trọng bổ sung và các hiệu ứng tải trọng

Các tải trọng được đưa ra trong tiểu mục này là các tải trọng được yêu cầu trong thiết kế của kho chứa nổi trong 5.1.3 và 5.1.5, phụ thuộc vào chiều dài của kho chứa nổi. Cụ thể, các tải trọng này là các tải trọng phát sinh từ các chuyển động của chất lỏng trong két chứa dầu hoặc các két dằn, nước mặt boong, va chạm mũi do nhóm sóng tác động phía trên đường nước, sóng vô vào phần mũi loe trong quá trình chuyển động thẳng đứng của kết cấu mũi vào nước biển, sóng vô đáy tàu và các tải trọng trên boong do các thiết bị sản xuất lắp đặt trên boong.

Tất cả các vấn đề này có thể được xử lý trực tiếp bằng viện dẫn tới 5.1.3 và 5.1.5. Tuy nhiên, khi được phép thiết kế đối với các tải trọng này và các hiệu ứng tải trọng cho một vị trí hoạt động cụ thể, các công thức được cho trong 0 phản ánh việc đưa các Hệ số khắc nghiệt môi trường (ESFs dạng Beta) vào các chỉ tiêu của Tiêu chuẩn. Các mục dưới đây đưa ra vị trí trình bày của các công tức tính tải trọng trong 0:

a) Chuyển động của các chất lỏng dằn và khai thác

Đối với kho chứa nổi dạng tàu, các két thường chỉ đượcđiền đầy một phần. Đối vớicác két dự kiến chỉ được điền đầy một phần, các phân tích chuyển động của chất lỏng phảiđược thực hiện. Trước hết, phân tích chuyển động chất lỏng trong két để xác định xem các chukỳ dao động tự nhiên của chất lỏng trong két tại mức điền đầy dự kiến trong mỗi két có gần vớicác chu kỳ lắc ngang và lắc dọc của kho chứa nổi hay không. Khuyến cáo rằng các chu kỳ daođộng của chất lỏng trong mỗi két tại mức điền đầy dự kiến phải lớn hơn hoặc nhỏ hơn ít nhất20% so với chuyển động liên quan của kho chứa nổi. Phạm vi này của các chu kỳ dao động tự nhiên của kho chứa nổi tạo thành phạm vi “nguy hiểm”. Nếu các chu kỳ tự nhiên của các két vàkho chứa nổi khác nhau đáng kể thì không yêu cầu phân tích sâu hơn. Tuy nhiên, trong trườnghợp các két được chất tải trong phạm vi mức điền đầy “nguy hiểm”, phải thực hiện các phân tíchbổ sung để xác định sự phù hợp của kết cấu đối với các áp lực bên trong sinh ra do chuyển động của chất lỏng.

Phạm vi của các phân tích chuyển động chất lỏng trong két được chỉ ra tại 5.1.3.2.6. Có thể xem thêm 0 để tham khảo các điều chỉnh có thể được sử dụng để thay đổi các biên độ của chỉ tiêu chuyển động chất lỏng trong két. Tuy nhiên, cần lưu ý rằng tiêu chí đánh giá chuyển động chất lỏng trong két của 0 có được là từ việc xem xét thân nổi tự do và chịu các năng lượng phổ sóng đại diện cho các đại dương. Khả năng neo, khả năng xoay theo thời tiết của thân kho chứa nổi và các đặc tính năng lượng sóng khác (ví dụ, phổ năng lượng đối với sóng đại dương, bão lốc nhiệt đới và hiệu ứng chiều sâu nước) có thể cần được xem xét bổ sung bởi người thiết kế khi thiết lập các chuyển động của kho chứa nổi cho phân tích tải trọng do chất lỏng chuyển động trong két.

b) Các tải trọng do nước mặt boong

Trong trường hợp được phép thiết kế theo sự điều chỉnh TCVN 6259:2003 theo điều kiện hoạt động cụ thể, thực hiện theo 5.1.4.1.1.2 của Tiêu chuẩn này.

c) Va chạm mũi

Trong trường hợp được phép thiết kế theo sự điều chỉnh TCVN 6259:2003 theo điều kiện hoạt động cụ thể, thực hiện theo 5.1.3.2.7.1 của Tiêu chuẩn này.

d) Sóng vỗ đáy tàu

Trong trường hợp được phép thiết kế theo sự điều chỉnh TCVN 6259:2003 theo điều kiện hoạt động cụ thể, thực hiện theo 5.1.3.2.7.2 và 5.1.4.1.1.1 của Tiêu chuẩn này.

e) Các tải trọng trên boong

Các tải trọng trên boong do các thiết bị sản xuất lắp đặt trên boong đối với các điều kiện tại vị trí hoạt động và di chuyển được viện dẫn trong 5.1.4.1.2 của Tiêu chuẩn này.

5.1.1.3.1.3 Thượng tầng và Lầu trên boong

Các thiết kế của thượng tầng và lầu trên boong phải tuân theo các quy định trong Chương 16 và Chương 17, Phần 2A của TCVN 6259:2003. Các bố trí kết cấu nêu tại 8.3.7-1 Phần 2A-T của TCVN 6259:2003 đối với các sàn thượng tầng mũi phải được thỏa mãn.

Thiết kế của các kiến trúc trên đỉnh của các mô đun thượng tầng phải phù hợp với các yêu cầu áp dụng của TCVN 6259:2003.

5.1.1.3.1.4Sàn sân bay trực thăng

Thiết kế kết cấu sàn sân bay trực thăng phải tuân thủ theo các yêu cầu của 7.3.5 của TCVN 5310:2016 . Ngoài cáctải trọng yêu cầu trong 7.3.5 của TCVN 5310:2016 , độ bền kết cấu của sàn sân bay trực thăng và các kết cấu đỡ của nó phải được đánh giá có xem xét tới môi trường DOC và DEC, nếu có.

5.1.1.3.1.5Bảo vệ các lỗ khoét trên boong

Các vách bao buồng máy, tất cả các lỗ khoét trên boong, các nắp hầm hàng và các ngưỡng của lối đi lại phải tuân theo 5.1.3.1.2 và 5.1.5.1.2 của Tiêu chuẩn này.

5.1.1.3.1.6Mạn chắn sóng, lan can, lỗ thoát nước, đèn ra vào cảng và quạt thông gió

Mạn chắn sóng, lan can, lỗ thoát nước và quạt thông gió phải thỏa mãn các yêu cầu tại Chương 21, Phần 2A và 11.2 Phần 2A-T của TCVN 6259:2003.

5.1.1.3.1.7Thiết bị

Các kho chứa nổi tự hành tháo dời được phải tuân theo 25.2.1 Phần 2A và11.4.2 Phần 2A-T của TCVN 6259:2003. Có thể xem xét để bố trí một neo đơn có phân tích đánh giá rủi ro thỏa mãn để chỉ ra các điều kiện mà tại đó kho chứa nổi có thể tiến vào bờ, và phải được sự đồng ý của chính quyền treo cờ và chính quyền ven bờ. Bất kỳ kho chứa nổi nào chỉ có một neo đi vào vùng biển được hoa tiêu, vùng hạn chế hoặc vùng biển chật chội sẽ yêu cầu phải có tàu kéo không phụ thuộc vào kết quả đánh giá rủi ro, và điều này sẽ được ghi chú là một hạn chế hoạt động trong giấy chứng nhận phân cấp.

5.1.1.3.1.8 Hàn và vật liệu

Đối với nhiệt độ làm việc thiết kế tối thiểu từ 0°C trở lên, kho chứa nổi dạng tàu phải được chế tạo từ thép được lựa chọn phù hợp với Chương 6, Phần 2A-T của TCVN 6259:2003. Đối với nhiệt độ làm việc thiết kế tối thiểu thấp hơn 0°C, kho chứa nổi dạng tàu phải được chế tạo từ thép được lựa chọn phù hợp với 6.2 của TCVN 5310: 2016 với yêu cầu rằng việc lựa chọn thép không được kém thận trọng hơn so với 1.1.7 Phần 2A và6.1.2 Phần 2A-T của TCVN 6259:2003. Các dạng áp dụng kết cấu được xác định tại 1.1.7 Phần 2A và 6.1.2 Phần 2A-T của TCVN 6259:2003 phải được sử dụng đối với tiêu chí lựa chọn thép trong 6.2 của TCVN 5310:2016 bằng việc áp dụng các sự tương liên sau đây:

a) Loại I tương liên với Phụ;

b) Loại II tương liên với Chính;

c) Loại III tương liên với Đặc biệt.

Các chú thích cuối trang về tiêu chí lựa chọn thép tại 1.1.7 Phần 2A và 6.1.2 Phần 2A-T của TCVN 6259:2003 phải được bổ sung một cách thích hợp và phải thay thế cho các lựa chọn ít khắt khe hơn trong 6.2 của TCVN 5310:2016 đối với các kết cấu tương đương.

Các tấm liên kết của thân và phần dưới boong, hoặc các kết cấu mã được gắn vào boong hoặc thân kho chứa nổi phải có cấp vật liệu tương tự hoặc thích hợp với kết cấu tương ứng phần thân hoặc boong.

Các thiết bị thượng tầng (boong sản xuất) và các thiết bị khác chưa được đề cập phải được chế tạo từ thép được lựa chọn phù hợp với tiêu chuẩn được chấp nhận.

Các hệ thống neo tháp (turret) và neo đơn phải được chế tạo từ thép được lựa chọn phù hợp với tiêu chuẩn được chấp nhận.

Hệ thống neo tháp phải được chế tạo từ thép được lựa chọn phù hợp với tiêu chuẩn được chấp nhận.

Chế tạo và hàn phải tuân theo các yêu cầu trong TCVN 5318:2016 và các yêu cầu có thể áp dụng trong Phần 6 và Phần 7A của TCVN 6259:2003. Kiểu và kích thước hàn phải được thể hiện trong các bản vẽ kích thước hoặc trong các biểu mẫu của quy trình hàn và phải tuân theo các quy định chi phối việc lựa chọn thép.

5.1.1.3.1.9 Bệ máy và thiết bị

Bệ của thiết bị chịu tải trọng lặp cao, ví dụ như các tời neo, chặn xích và các bệ của các thiết bị hoạt động xoay, phải được phân tích để khẳng định rằng chúng có đủ độ bền và độ chịu mỏi. Các tính toán và các bản vẽ thể hiện chi tiết hàn phải được trình nộp để thẩm định.

5.1.1.3.1.10 Các xem xét bổ sung đối với các hệ thống có thể tháo rời

a) Không gian máy và Hầm trục (Tunnel)

Các yêu cầu đối với các không gian máy liên quan đến bệ máy, hầm trục và hốc hầm trục được nêu tại Chương 19, Chương 20 và 8.5.7-3 Phần 2A-Tcủa TCVN 6259:2003, được điều chỉnh bởi 5.1.3.1.3.17 và 5.1.5.1.3.17 của Tiêu chuẩn này.

b) Sống chính, sống mũi, sống đuôi và giá bánh lái

Các yêu cầu đối với sống mũi, sống đuôi, miếng đệm, giá bánh lái và các chốt bánh lái được cho tạiChương 2 Phần 2A, 8.3 và8.5 Phần 2A-T của TCVN 6259:2003. Các yêu cầu bổ sung đối với gia cường băng được cho tại Chương 26 Phần 2A của TCVN 6259:2003.

c) Bánh lái và máy lái

Đối với các kho chứa nổi có khả năng lái được, các yêu cầu đối với trục bánh lái, khớp nối, chốt, máy lái...,được nêu tại Chương 25 Phần 2A của TCVN 6259:2003. Các kho chứa nổi được gia cường đi băng phải tuân theo Chương 26 Phần 2A của TCVN 6259:2003, một cách phù hợp.

5.1.1.3.1.11 Vây giảm lắc

Vây giảm lắc có chiều cao 500 mm trở xuống phải thỏa mãn các yêu cầu tại 11.3.3 Phần 2A-T của TCVN 6259:2003.

Ngoài các yêu cầu của phần nêu trên của TCVN 6259:2003, các vây giảm lắc có chiều cao trên 500 mm với hình dạng bản đơn hoặc kết cấu tương tự phải được xem xét là kết cấu liên kết của thân và được phân tích phù hợp với chỉ tiêu thiết kế nêu tại 5.1.1.4. Trong trường hợp phương pháp tiếp cận phân tích kết cấu trực tiếp được áp dụng đối với vây giảm lắc và các kết cấu đỡ, các tải trọng kéo thủy động do chuyển động sóng và chuyển động của thân vỏ có thể được tính toán theo thực nghiệm mô hình hoặc mô phỏng số sử dụng phân tích dòng chảy bachiều đối với trạng thái di chuyển và điều kiện hoạt động tại vị trí cụ thể. Phương pháp và quy trình thử và đo đạc hoặc các phương pháp phân tích phải được trình bày đầy đủ trong tài liệu trình thẩm định.

5.1.1.3.1.12Van thông biển

Các yêu cầu kết cấu đối với van thông biển được nêu tại 14.7.2 Phần 2A và 8.4.2-6 Phần 2A-T của TCVN 6259:2003.

5.1.1.3.2 Các phân tích kỹ thuật đối với kết cấu thân kho chứa nổi

5.1.1.3.2.1Khái quát chung

Các chỉ tiêu trong tiểu mục này liên quan tới các phân tích được yêu cầu để xác minh các kích thước được lựa chọn khi thiết kế thân kho chứa nổi tại 5.1.1.3.1. Tùy thuộc vào các đặc tính cụ thể của kho chứa nổi, các phân tích bổ sung để xác minh và trợ giúp thiết kế các phần khác của kết cấu thân sẽ được yêu cầu. Các phân tích bổ sung như vậy bao gồm các thành phần kết cấu đỡ các thiết bị gắn vào boong và các liên kết kết cấu thân với hệ thống neo. Chỉ tiêu phân tích đối với hai trường hợp này được nêu tại 5.1.1.4.

5.1.1.3.2.2Phân tích độ bền của kết cấu phần thân

Đối với các kho chứa nổi dài từ 150 m trở lên, đánh giá độ bền yêu cầu đối với kết cấu thân phải được dựa trên cơ sở mô hình phần tử hữu hạn chiều dài ba két hàng nơi mà đánh giá độ bền được tập trung vào kết quả thu được từ kết cấu trong két giữa. Đối với kho chứa nổi hoán cải, thay cho mô hình chiều dài ba két hàng có thể thay thế bằng việc sử dụng mô hình phần tử hữu hạn của toàn bộ chiều dài khối hàng của thân kho chứa nổi, như được mô tả tại 5.1.2.1.3.4. Chi tiết của phân tích độ bền yêu cầu bằng phương pháp phần tử hữu hạn (FEM) được chỉ ra trong5.1.4.3.6 và Phụ lục E của Tiêu chuẩn này. Kích thước cơ bản sử dụng trong phân tích độ bền của kho chứa nổi chế tạo mới và kho chứa nổi hoán cải khác nhau như sau:

a) Đối với kho chứa nổi chế tạo mới, phân tích độ bền mô hình phần tử hữu hạn chiều dài ba két hàng được thực hiện sử dụng kích thước cơ bản chế tạo mới thu được bằng cách lấy kích thước thiết kế chế tạo mới trừ đi giá trị ăn mòn thiết kế danh nghĩa trong Bảng 5.4;

b) Đối với kho chứa nổi hoán cải, phân tích độ bền mô hình phần tử hữu hạn chiều dài ba két hàng, hoặc chiều dài toàn bộ khối hàng, được thực hiện sử dụng các kích thước cơ bản được đánh giá lại thu được bằng cách lấy kích thước được đánh giá lại như được xác định tại 5.1.2.2 trừ đi giá trị ăn mòn thiết kế danh nghĩa trong Bảng 5.4.

Trong trường hợp các kết cấu neo và ống đứng được đặt trong phạm vi của mô hình phần tử hữu hạn, khối lượng tĩnh của các dây neo buộc và ống đứng có thể được đại diện bởi một khối lượng mà gia tốc trọng trường và gia tốc động có thể được tính toán và bổ sung vào mô hình phần tử hữu hạn. Các tải trọng động thu được sẽ được so sánh với kết quả phân tích hệ neo và ống đứng để xác minh rằng các hiệu ứng động đã được đánh giá khắt khe trong phân tích phần tử hữu hạn phần thân.

Đối với kho chứa nổi có chiều dài nhỏ hơn 150 m, khuyến cáo rằng phương pháp phần tử hữu hạn (FEM) phải được thực hiện nếu kho chứa nổi có kết cấu vỏ kép hoặc có thiết kế không thông thường (xem5.1.5.1.1.2c) của Tiêu chuẩn này). Trong trường hợp thiết kế được chấp thuận để dựa trên các điều kiện môi trường cụ thể, các thành phần tải trọng sử dụng trong các phân tích độ bền phải được xác định theo5.1.1.2.1, 5.1.1.3.1 và 0 của Tiêu chuẩn này.

Nói chung, phân tích độ bền được thực hiện để xác định sự phân bố ứng suất trong kết cấu. Để xác định sự phân bố ứng suất cục bộ trong các kết cấu đỡ chính, cụ thể là trong các nút giao của hai cơ cấu trở lên, phải thực hiện phân tích mô hình FEM lưới mịn sử dụng các chuyển biên và tải trọng từ mô hình FEM 3D. Để kiểm tra sự tập trung ứng suất, ví dụ tại các điểm giao của các nẹp dọc và ngang và tại các chỗ khoét, phải phân tích mô hình FEM 3D lưới mịn.

Điều kiện tải trọng tai nạn, trong trường hợp một két hàng bị ngập, phải được đánh giá cho sự phù hợp của độ bền dọc dầm tương đương với các trường hợp tải trọng sử dụng trong các tính toán ổn định tai nạn.

5.1.1.3.2.3Mô hình chiều dai ba két hàng

a) Mô hình phần tử hữu hạn kết cấu

Mô hình phần tử hữu hạn (FE) chiều dài ba két hàng được xem xét đại diện cho các két hàng và két dằn trong phạm vi 0,4Z giữa thân. Mô hình FE tương tự có thể được sử dụng cho các kết cấu phần thân nằmngoài 0,4L giữa thân với những sự hiệu chỉnh về đặc tính hình học của thân, tấm và nẹp và các tải trọng áp dụng, với điều kiện các thiết lập kết cấu được xem xét là đại diện cho khu vực được xét. Trong trường hợp các két trong phạm vi 0,4Z giữa thân có chiều dài khác nhau, két giữa của mô hình FE phải là két có chiều dài lớn nhất.

Đánh giá các kết cấu phần thân để chịu được các tải trọng cắt thẳng đứng của dầm tương đương tại các khu vực phía mũi và đuôi của khối hàng có thể được dựa trên mô hình FE két hàng giữa thân với những sự hiệu chỉnh về đặc tính kết cấu một cách phù hợp. Đánh giá độ bền được tính toán theo 5.1.4.3 đối với các trường hợp tải trọng được mô tả trong 5.1.1.3.2.3a).

Đối với kho chứa nổi hoán cải, các kích thước cơ bản đánh giá lại phải được sử dụng trong mô hình FE, và được tính bằng cách lấy kích thước đánh giá lại của kết cấu trừ đi giá trị ăn mòn thiết kế danh nghĩa. Đối với kho chứa nổi hoán cải, có thể sử dụng mô hình phần tử hữu hạn của toàn bộ chiều dài khối hàng thay cho mô hình chiều dài ba két hàng.

Chi tiết về mô hình hóa, kích thước lưới, loại phần tử sử dụng và các điều kiện biên được mô tả trong Phụ lục E. Đánh giá ứng suất cục bộ chi tiết sử dụng các mô hình lưới mịn để đánh giá các vùng nguy hiểm tập trung ứng suất cao phải phù hợp với E.11.

b) Các điều kiện tải trọng

Phải sử dụng các điều kiện tải trọng sau đây trong các phân tích độ bền của mô hình chiều dài ba két hàng:

Các mô hình tải trọng chung. Phân tích FEM phải được thực hiện phù hợp với các mô hình tải trọng nêu tại 0 của Tiêu chuẩn này. Các mô hình tải trọng nêu tại 0 nhằm đại diện cho đường bao của các mô hình tải trọng xấu nhất đối với các mục đích thiết kế kết cấu tải trọng cục bộ và có thể không nhất thiết đại diện cho các mô hình tải trọng hoạt động thực tế của kho chứa nổi. Các mô hình tải trọng thực thế đối với kho chứa nổi phải được xem xét để xác minh rằng không có mô hình tải trọng nào khác gây ra các tải trọng khắc nghiệt hơn. Nếu có bất kỳ mô hình tải trọng nào khắc nghiệt hơn các mô hình tải trọng nêu tại 0, các mô hình tải trọng này phải được đưa vào các phân tích. Các phản ứng của kết cấu đối với các trạng thái trên nước tĩnh phải được tính toán riêng biệt để thiết lập các điểm tham chiếu cho đánh giá các phản ứng do sóng. Các tải trọng thượng tầng cũng phải được đưa vào các trường hợp tải trọng.

Các mô hình tải trọng sử dụng cho kho chứa nổi vỏ kép, mạn kép đáy đơn và vỏ đơn được nêu tại 0 của Tiêu chuẩn này. Ngoài các mô hình tải trọng và tỷ trọng hàng hóa đã nêu, cần xem xét thêm các trạng thái kiểm tra và sửa chữa, di chuyển và trạng thái tĩnh đại diện cho thử két, kiểm tra và sửa chữa, và di chuyển.

Các trạng thái tải trọng tĩnh đối với chế tạo mới. Các mô hình tải trọng két của các trường hợp tải trọng số 9 và 10 nêu trong 5.1.3 của Tiêu chuẩn này phải được phân tích có xét tới các trạng thái tĩnh và nước biển (tỷ trọng = 1,025) tại mớn nước nhỏ nhất. Các két phải được chất tải và xem xét chiều cao thực tế của ống tràn, với các ống tràn đó không được nhỏ hơn 2,44 m cao hơn mặt boong tại mạn. Các mớn nước phía ngoài đối với các trường hợp tải trọng này không được nhỏ hơn 25% của mớn nước thiết kế. Tuy nhiên, các ghi chú (1) và (2) dưới đây phải được áp dụng phù hợp.

Ghi chú:

1. Trong trường hợp trạng thái tĩnh tối thiểu thực tế với mô hình tải trọng két là hàng dọc tâm của các két dẫn tới mớn nước nhỏ hơn đã nêu, phải sử dụng mớn nước trạng thái tải trọng thực tế.

2. Đối với kho chứa nổi có hai vách dọc áp mạn (mạn trong), ví dụ, một két nằm ngang giữa các vách dọc áp mạn đó, phải sử dụng mớn nước trạng thái tải trọng tối thiểu thực tế.

Các trạng thái tải trọng tĩnh đối với kho chứa nổi hoán cải.Các mô hình tải trọng két của các trường hợp tải trong số 9 và 10 được nêu trong 5.1.3 của Tiêu chuẩn này phải được phân tích có xét tới các trạng thái tĩnh và nước biển (tỷ trọng = 1,025) tại mớn nước nhỏ nhất. Các két phải được chất tải tới đỉnh của các miệng hầm lối vào đối với các két hàng, hoặc 760 mm cao hơn mặt boong đối với các két dằn. Nếu trạng thái két thực tế gây ra một cột áp suất tĩnh lớn hơn đã nêu, phải sử dụng cột áp suất thực tế. Các mớn nước phía ngoài của các trường hợp tải trọng này phải được lấy bằng 30% của mớn nước thiết kế. Tuy nhiên, Ghi chú (1) và (2) của mục phía trên phải được áp dụng phù hợp.

Các trạng thái sửa chữa và kiểm tra.Các mô hình tải trọng đại diện cho các trạng thái kiểm tra và sửa chữa phải được xem xét. Các trạng thái kiểm tra và sửa chữa phải được phân tích sử dụng tối thiểu là tải trọng làm việc thiết kế chu kỳ lặp 1 năm và tỷ trọng tối thiểu của hàng lỏng bằng 0,9. Phải tuân theo các khía cạnh xem xét khác của mô hình tải trọng, mô hình hóa, tiêu chí chấp nhận..., được nêu tại 5.1.3.

Trạng thái di chuyển. Trạng thái di chuyển phải được phân tích sử dụng các mô hình tải trọng két thực tế cùng với các điều kiện môi trường dự kiến trên cơ sở tối thiểu là chu kỳ lặp 10 năm gặp trong quá trình hành hải (xem 4.1.3.2.2 của Tiêu chuẩn này).

c) Các trường hợp tải trọng

Phải áp dụng các mô hình tải trọng két như được mô tả ở trên và được nêu tại 0. Các mô hình tải trọng này nhằm đại diện cho đường bao của các mô hình tải trọng khắc nghiệt nhất đối với các mục đích thiết kế kết cấu tải trọng cục bộ và có thể không nhất thiết đại diện cho các trường hợp tải trọng hoạt động thực thế của kho chứa nổi. Các phản ứng kết cấu đối với các trạng thái nước tĩnh phải được tính toán riêng biệt để thiết lập các điểm tham chiếu cho đánh giá các phản ứng do sóng gây ra.

5.1.1.3.2.4 Phân tích mỏi

Đối với tất cả các kho chứa nổi có chiều dài từ 150 m trở lên, phạm vi phân tích mỏi yêu cầu được chỉ ra tại 5.1.4.3.5 của Tiêu chuẩn này. Đối với các kho chứa nổi có chiều dài dưới 150 m, các yêu cầu được nêu tại 5.1.5.1.1.3 của Tiêu chuẩn này.

Đối với mô hình chiều dài ba két hàng, đánh giá mỏi phải được thực hiện theo Phụ lục C của Tiêu chuẩn này.

Đối với mô hình khối hàng (the cargo block model), đánh giá mỏi phải được thực hiện trên cơ sở phân tích phổ mỏi.

Độ bền mỏi của các mối hàn và chi tiết hàn tại các điểm kết thúc nằm trong các khu vực tập trung ứng suất cao và trong các khu vực dễ bị mỏi phải được đánh giá, đặc biệt là những vị trí có sử dụng thép độ bền cao. Các phân tích mỏi và/hoặc nứt gãy cơ học, trên cơ sở hiệu ứng tổ hợp tải trọng, đặc tính vật liệu và đặc tính khuyết tật phải được thực hiện để dự đoán tuổi thọ làm việc của kết cấu và để xác định kế hoặc kiểm tra hữu hiệu nhất. Phải đặc biệt chú ý tới các kết cấu rãnh khía, các chỗ khoét, chân mã gia cường và các điểm thay đổi đột ngột về tiết diện.

Cần phải xem xét thêm các phân tích sau đây:

a) Phá hủy mỏi tích lũy trong quá trình di chuyển từ vị trí chế tạo hoặc từ vị trí hoạt động trước đó của kho chứa nổi hiện có tới vị trí hoạt động sắp tới phải được đưa vào đánh giá phá hủy mỏi tổng thể.

b) Dải ứng suất do chu kỳ chất tải và dỡ tải phải được xem xét trong đánh giá phá hủy mỏi tổng thể. Xem C.8.

5.1.1.3.2.5Tiêu chí chấp thuận

Đánh giá tổng thể kết cấu phải được thực hiện để kho chứa nổi chịu đựng được các trạng thái phá hủy của giới hạn chảy của vật liệu, mất ổn định, độ bền tới hạn và mỏi. Tiêu chí chấp thuận tương ứng cho mỗi trạng thái được cho như sau:

a) Giới hạn chảy của vật liệu

Đối với kho chứa nổi có chiều dài từ 150 m trở lên, các tiêu chí chấp thuận được nêu tại5.1.4.3.2.1 của Tiêu chuẩn này.

Đối với kho chứa nổi có chiều dài nhỏ hơn 150 m, các tiêu chí chấp thuận được nêu tại5.1.5.2.7.2 và 5.1.5.2.7.4 của Tiêu chuẩn này.

b) Mất ổn định và độ bền tới hạn của các panen tấm, nẹp và dầm dọc

Đối với kho chứa nổi có chiều dài từ 150 m trở lên, các tiêu chí chấp thuận được nêu tại5.1.4.3.3 của Tiêu chuẩn này.

Đối với kho chứa nổi có chiều dài nhỏ hơn 150 m, các tiêu chí chấp thuận được nêu tại 13.4 Phần 2A của TCVN 6259:2003 và Phụ lục A của Tiêu chuẩn này.

c) Mỏi

Tuổi thọ mỏi yêu cầu với kho chứa nổi chế tạo mới và như được chỉ ra tại C.3.1 của Tiêu chuẩn này là 20 năm. Phụ lục C được viện dẫn thêm đối với các kho chứa nổi có chiều dài nhỏ hơn 150 m. Việc áp dụng trực tiếp Phụ lục đó sẽ đưa ra kết quả đánh giá của các phần tử đối với các dải ứng suất của một tàu thương mại hoạt động không hạn chế. Trong trường hợp không có các dữ liệu môi trường chi tiết hơn, các dải ứng suất phải được tính toán khi xem xét môi trường hoạt động không hạn chế. Trong trường hợp sử dụng môi trường sóng của vị trí hoạt động cụ thể và tạo nên yêu cầu về mỏi ít khắc nghiệt hơn so với môi trường hoạt động không hạn chế, có thể sử dụng môi trường ít khắc nghiệt hơn bằng việc tăng tuổi thọ mỏi mong muốn. Đối với các điều kiện môi trường của vị trí hoạt động cụ thể tạo nên yêu cầu mỏi khắc nghiệt hơn so với môi trường hoạt động không hạn chế, phải sử dụng dữ liệu môi trường của vị trí hoạt động cụ thể và tuổi thọ mỏi tính toán không được nhỏ hơn 20 năm.

Do lượng dư kết cấu và sự kiểm tra dễ dàng liên quan vốn có trong kết cấu thân vỏ của kho chứa nổi dạng tàu, nói chung là không cần thiết phải áp dụng thêm các hệ số an toàn bổ sung ở trên do đã được tích hợp vào các đường cong phân loại mỏi được trích dẫn trong Phụ lục C. Tuy nhiên, đối với các khu vực kết cấu không thể kiểm tra được hoặc các khu vực “nguy hiểm”, ví dụ như các khu vực liên kết với các hệ thống neo và hệ thống sản xuất (xem 5.1.1.4), cần xem xét thêm các hệ số an toàn bổ sung.

Đối với kho chứa nổi hiện có được đưa vào hoạt động, tuổi thọ mỏi ước tính còn lại của các chi tiết kết cấu nguy hiểm phải được đánh giá và phải trình nộp các tính toán hỗ trợ để xem xét. Cần xem xét đặc biệt tới các hiệu ứng của ăn mòn và mài mòn đối với tuổi thọ mỏi còn lại của các kết cấu hiện có.

Các khu vực nguy hiểm của kết cấu không được có vết nứt. Phải xác định và giảm thiểu các hiệu ứng tăng ứng suất. Các khu vực nguy hiểm có thể yêu cầu phân tích và kiểm tra đặc biệt.

5.1.1.3.2.6Kích thước thay mới

a) Chế tạo mới

Những sự thay thế trong tương lai phải dựa trên cơ sở các kích thước chế tạo mới yêu cầu của kho chứa nổi và xem xét giới hạn hao mòn cho phép như được xác định bởi giá trị nhỏ hơn của tỷ lệ phần trăm hao mòn cho phép (xem Bảng 5.3) hoặc hao mòn cho phép trên cơ sở độ bền chống mất ổn định (xem Phụ lục A).

b) Hoán cải tàu hiện có thành kho chứa nổi

Những sự thay thế thép trong tương lai đối với kho chứa nổi hoán cải phải trên cơ sở các kích thước yêu cầu của kho chứa nổi, không phụ thuộc vào kế hoạch thay thế của thiết kế gốc. Quá trình xác định các kích thước yêu cầu và kích thước thay thế, như được mô tả tại 5.1.2.2 đối với một kho chứa nổi hoán cải từ tàu, yêu cầu một đánh giá của các kích thước của tàu trên cơ sở điều kiện di chuyển và vị trí hoạt động cụ thể của kho chứa nổi.

5.1.1.4  Phân tích và thiết kế các thành phần kết cấu chính khác của thân kho chứa nổi

5.1.1.4.1 Quy định chung

Các chỉ tiêu phân tích và thiết kế áp dụng đối với các tính năng cần thiết khác của thiết kế kết cấu thân kho chứa nổi phải tuân theo Tiêu chuẩn này hoặc các tài liệu được chấp nhận khác. Đối với nhiều kho chứa nổi dạng tàu, thiết kế phần thân sẽ cần phải xem xét các liên kết giữa hệ thống neo và kết cấu thân hoặc các hiệu ứng của các phần ứng hỗ trợ kết cấu từ các mô đun thiết bị gắn với boong (hoặc trên boong), hoặc cả hai. Kết cấu liên kết được xác định là phần đính vào của chuyển tải giữa kết cấu chính của tân và thiết bị gắn vào thân, ví dụ như các mô đun đế thượng tầng, trụ và đế cần cẩu, ban công ống đứng, đế cần đốt, đế cẩu dầm, neo và xuất nhập... Vùng này bao gồm các thành phần của các kết cấu thân phía dưới boong trong khu vực các đế và bệ đỡ mô đun, ví dụ như các sườn khỏe ngang boong, các dầm dọc boong và các phần phía trên của các kết cấu vách ngang và vách dọc, cũng như các bệ đỡ của thiết bị gắn vào thân. Các thành phần này của kết cấu liên kết phải tuân theo các chỉ tiêu nêu tại 5.1.1.4.4.

Các chỉ tiêu áp dụng đối với các kết cấu liên kết được nêu dưới đây. Trong trường hợp được chấp thuận thiết kế trên cơ sở kho chứa nổi dạng tàu theo các điều kiện môi trường tại vị trí cụ thể, cần viện dẫn tới các yêu cầu tại 5.1.1.3.1, 5.1.1.2.1.1 và 0 của Tiêu chuẩn này liên quan tới phương pháp điều chỉnh các thành phần tải trọng.

Chỉ tiêu áp dụng đối với kết cấu neo tự định vị (ví dụ turret) được nêu tại 6.5, và các kết cấu mô đun hoặc thiết bị phía trên (hoặc trên mặt) boong được nêu tại 5.1.1.5.

5.1.1.4.2 Kết cấu liên kết thân

5.1.1.4.2.1 Các kích thước cơ sở trong phạm vi của kết cấu liên kết thân phải được thiết kế trên cơ sở phương pháp tiếp cận thứ nhất và thỏa mãn các yêu cầu trong 7.1 về chỉ tiêu độ bền của TCVN 5310:2016 , hoặc các tiêu chuẩn tương đương được chấp thuận, ví dụ như Bộ tiêu chuẩn API. Thiết kế hàn của các điểm nối của kết cấu liên kết thân phải được phát triển trên cơ sở 6.4 của TCVN 5310:2016 hoặc phương pháp tính toán trực tiếp. Các cấp vật liệu đối với kết cấu liên kết phía trên boong phải được lựa chọn theo các yêu cầu tại 6.2 của TCVN 5310:2016 . Các cấp vật liệu đối với các thành phần kết cấu thân, ví dụ như các kết cấu sườn và kết cấu boong, phải được lựa chọn theo Phần 3 của TCVN 6259:2003.

5.1.1.4.2.2Việc xem xét các kết cấu liên kết thân như được xác định ở trên phải được thực hiện bằng các tính toán trực tiếp các mô hình 3-D cục bộ phần tử hữu hạn liên kết thân, được xây dựng từ các kích thước đầy đủ và được phân tích với các điều kiện tải trọng và các trường hợp tải trọng được mô tả trong các phần ở trên.

5.1.1.4.2.3Mô hình hóa liên kết thân/ neo định vị

Phải trình nộp phân tích FEM để thẩm định:

a) Hệ thống neo neo đơn (SPM) hoặc neo tháp (turret), nằm bên ngoài thân kho chứa nổi

Nếu hệ thống neo là dạng neo đơn hoặc neo tháp (turret) nằm bên ngoài phần thân kho chứa nổi, phải thỏa mãn các quy định sau:

1) Neo phía mũi. Phạm vi tối thiểu của mô hình là từ đầu phía mũi của kho chứa nổi, bao gồm cả kết cấu turret và các thiết bị gắn vào thân, tới mặt mặt cắt ngang ngay sau đầu mút đuôi của két dầu hàng nằm ở trước nhất của kho chứa nổi. Mô hình này có thể được xem là cố định tại đầu mút đuôi của mô hình. Các tải trọng được mô hình hóa phải tương ứng với trường hợp xấu nhất của các tải trọng két, tải trọng biển như được xác định đối với cả điều kiện di chuyển và điều kiện môi trường thiết kế tại vị trí hoạt động (DEC), các tải trọng kết cấu phụ thuộc, và tải trọng ống đứng và neo đối với DEC tại vị trí hoạt động, nếu áp dụng được. Điều kiện vận hành thiết kế (DOC) có thể cần được xem xét các điều kiện có thể gây ảnh hưởng.

2) Neo phía đuôi. Phạm vi tối thiểu của mô hình là từ đầu đuôi của kho chứa nổi, bao gồm cả kết cấu turret và các thiết bị gắn vào thân, tới mặt cắt ngang ngay trước đầu mút mũi của két dầu hàng nằm ở sau nhất của kho chứa nổi. Mô hình này có thể được xem là cố định tại đầu mút mũi của mô hình. Các tải trọng được mô hình hóa phải tương ứng với trường hợp xấu nhất của các tải trọng két, tải trọng biển như được xác định đối với cả điều kiện di chuyển và điều kiện môi trường thiết kế tại vị trí hoạt động (DEC), các tải trọng kết cấu phụ thuộc, và tải trọng ống đứng và neo đối với DEC tại vị trí hoạt động, nếu áp dụng được. Điều kiện vận hành thiết kế (DOC) có thể cần được xem xét các điều kiện có thể gây ảnh hưởng.

b) Hệ thống neo nằm phía trong thân kho chứa nổi (Neo dạng turret)

Nếu bố trí hệ neo nằm phía trong thân kho chứa nổi (neo dạng turret), phải áp dụng các quy định sau:

1) Neo phía mũi. Mô hình phải trải dải từ đầu mút phía mũi của kho chứa nổi tới đầu mút đuôi của két hàng hoặc khoang nằm phía sau của khoảng có chứa turret. Mô hình này có thể được xem là cố định tại đầu mút sau của mô hình. Các tải trọng được mô hình hóa phải tương ứng với trường hợp xấu nhất của các tải trọng két, tải trọng từ phía biển như được xác định cho điều kiện di chuyển hoặc điều kiện môi trường tại vị trí hoạt động thiết kế cụ thể (DEC), các tải trọng kết cấu phụ thuộc, và các tải trọng neo và ống đứng đối với DEC tại vị trí hoạt động, nếu áp dụng được. Điều kiện vận hành thiết kế (DOC) cũng có thể cần được xem xét đối với các điều kiện có thể gây ảnh hưởng.

2) Neo turret ở giữa thân. Mô hình này có thể là mô hình 3 két tương tự như mô hình được mô tả tại 5.1.4.3.6 của Tiêu chuẩn này nếu turret được bố trị tại két giữa của mô hình. Các tải trọng dầm tương đương phải được áp dụng cho các đầu mút của mô hình. Các tải trọng được mô hình hóa phải tương ứng với trường hợp xấu nhất của các tải trọng két, tải trọng biển như được xác định cho điều kiện di chuyển hoặc điều kiện môi trường thiết kế tại vị trí hoạt động cụ thể DEC, nếu có. Điều kiện vận hành thiết kế (DOC) cũng có thể cần được xem xét đối với các điều kiện có thể gây ảnh hưởng.

3) Tối thiểu hai mô hình tải trọng sau đây dẫn đến các hiệu ứng tải trọng xấu nhất đối với kết cấu thân phải được xem xét:

i. Áp suất bên trong cực đại đối với các két được điền đầy gần kề với khoang chứa turret, với các két khác trống rỗng và áp suất bên ngoài tối thiểu, khi áp dụng. (Xem Hình 5 1)

ii. Các két trống rỗng gần kề với khoang chứa turret, với các két khác điền đầy và áp suất bên ngoài cực đại, khi áp dụng. (Xem Hình 5.2)

Kết cấu liên kết phải được đánh giá về độ bền kéo, mất ổn định và độ bền mỏi, và phải bao gồm tất cả các thành phần kết cấu và các nút giao nguy hiểm trong phạm vi khoang chứa neo tháp (turret) cũng như các biên của khoang và những phần gắn liền với chúng.

Hình 5.1  Mô hình tải trọng 1 với 2/3 mớn nước thiết kế

Hình 5.2 - Mô hình tải trọng 2 với mớn nước thiết kế

c) Các kho chứa nổi neo căng

Kết cấu kho chứa nổi và kết cấu bệ cục bộ phải được kiểm tra với các tải trọng neo đậu và các tải trọng kết cấu thân, khi áp dụng được, sử dụng một phân tích FEM phù hợp. Các tải trọng neo đậu sử dụng trong phân tích phải trên cơ sở điều kiện môi trường thiết kế tại vị trí hoạt động cụ thể cho kết cấu thân, và các tải trọng neo buộc đối với DEC tại vị trí hoạt động cụ thể và độ bền đứt của các dây neo. Điều kiện vận hành thiết kế (DOC) cũng có thể cần được xét tới đối với các điều kiện có thể gây ảnh hưởng.

5.1.1.4.2.4 Mô hình hóa liên kết thiết bị gắn vào thân

a) Các đê vách đỡ mô đun thường tầng và các kết cấu phía dưới boong

Các đê vách đỡ mô đun thường tầng và các kết cấu phía dưới boong trong khu vực các đế vách đỡ mô đun, như các dầm ngang khỏe, các dầm dọc boong, các vách ngang và vách dọc, phải được đánh giá với các tổ hợp tải trọng bất lợi nhất của phản ứng đế vách thượng tầng và các tải trọng kết cấu thân, nếu áp dụng được, sử dụng một phân tích FEM phù hợp. Các tổ hợp tải trọng của phản ứng đế vách thượng tầng và các tải trọng kết cấu thân phải phù hợp với các các tải trọng được giả định trong phân tích mô đun (tham khảo 5.1.1.5). Phạm vi của mô hình phần tử hữu hạn phải đủ rộng để giảm thiểu các ảnh hưởng của ranh giới cắt. Các lỗ khoét trong phạm vi các khu vực nguy hiểm phải được đưa vào mô hình FEM để xem xét các ảnh hưởng có thể sinh ra. Các tải trọng đối với điều kiện vận hành thiết kế tại vị trí hoạt động (DOC), điều kiện môi trường thiết kế tại vị trí hoạt động (DEC) và điều kiện di chuyển phải được đưa vào để xem xét. Các hệ thống phụ trợ và sản xuất trên thượng tầng phải trống rỗng tại điều kiện di chuyển, cần chú ý đặc biệt tới các chỗ khoét trên các dầm ngang khỏe của boong trong phạm vi các đế vách mô đun thượng tầng. Phân tích độ bền đối với chỗ khoét cụ thể với các phản ứng cực đại của đế chân thượng tầng sử dụng một mô hình FEM lưới mịn cục bộ phải được thực hiện và trình thẩm định.

b) Các kết cấu bệ đỡ khác của thiết bị gắn vào thân

Các bệ đỡ thiết bị gắn vào thân khác, như các trụ cẩu và bệ cẩu, các ban công ống đứng, bệ cần đốt, bệ cẩu dầm, bệ các thiết bị xuất nhập..., và kết cấu thân trong phạm vi các bệ đó phải được kiểm tra đối với các tải trọng chức năng nhất định, tải trọng môi trường và tải trọng kết cấu thân, nếu có, sử dụng phân tích FEM phù hợp. Phạm vi của mô hình phần tử hữu hạn phải đủ rộng để giảm thiểu các ảnh hưởng của mô hình phải đủ rộng để giảm thiểu các ảnh hưởng của ranh giới cắt. Các lỗ khoét như các chỗ cắt trong khu vực nguy hiểm phải được đưa vào mô hình FEM. Các tải trọng đối với điều kiện hoạt động thiết kế tại vị trí cụ thể (DOC), điều kiện môi trường thiết kế tại vị trí cụ thể (DEC) và điều kiện di chuyển phải được đưa vào phân tích. Tất cả các thiết bị phải ở vị trí xếp gọn gàng cho điều kiện di chuyển.

5.1.1.4.3 Tải trọng

5.1.1.4.3.1Các điều kiện tải trọng

Đối với tất cả các điều kiện, các hiệu ứng tải trọng của dầm tương đương phải được xem xét thích hợp:

a) Điều kiện môi trường thiết kế tại vị trí hoạt động (DEC)

Đối với các FPSO hoặc các FSO không thể ngắt kết nối:

1) DEC tại vị trí hoạt động đối với chu kỳ lặp thiết kế thân, và các hoạt tải và tải cố định chức năng cho bão nghiêm trọng, một cách phù hợp, với 1/3 ứng suất cho phép gia tăng(tức là 0,8 f_y)

Đối với các FPSO hoặc các FSO có thể ngắt kết nối:

2) Điều kiện môi trường có thể ngắt kết nối tại vị trí hoạt động (DISEC), các tải trọng tại vị trí hoạt động có chu kỳ lặp do khách hàng chỉ định (Xem 4.1.3.1.1), và các tải trọng chức năng bão nghiêm trọng thay đổi và tải trọng cố định (không bao gồm bão lốc nhiệt đới), một cách phù hợp, với 1/3 ứng suất cho phép gia tăng (tức là 0,8 f_y)

Đối với các điều kiện tải trọng DEC và DISEC, áp dụng các giả định sau đây:

3) Các mô đun thiết bị sản xuất trên thượng tầng ở trong trạng thái ướt (wet condition) đối với tất cả các điều kiện tại vị trí hoạt động và ở trạng thái khô (dry condition) đối với các điều kiện di chuyển và điều kiện hoạt động không hạn chế.

4) Các cần cẩu ở trạng thái xếp gọn gàng

5) Các tải trọng neo đậu trong điều kiện tải trọng bất lợi nhất đối với thân kho chứa nổi phải được xác định từ phân tích tải trọng neo đậu tại vị trí hoạt động đối với các điều kiện sau:

i. Tất cả các dây còn nguyên vẹn

ii. Một dây bị hư hỏng

iii. Trong trường hợp không có các tải trọng neo buộc cho hai điều kiện trên, đối với mỗi dây riêng biệt và bộ dẫn hướng dây liên quan, gối đỡ, khóa xích, v.v, độ bền phải được đánh giá theo độ bền kéo đứt của dây/xích với hệ số sử dụng (Utilization Factor), UF = 0,8 cho ứng suất thành phần, 0,9 cho ứng suất thành phần Von Mises và 0,8 cho ứng suất mất ổn định.

Ghi chú: Phải thỏa mãn các yêu cầu phân tích FE cho neo định vị/liên kết thân được mô tả trong 5.1.1.4.2.1. Ngoài ra đối với các neo turret trong thân, phải trình thẩm định các tính toán sức bền dọc (ví dụ, uốn dọc dầm tương đương & các kiểm tra độ bền cắt và độ bền chống mất ổn định theo IACS (UR S11.5), như theo 5.1.1.2.1 của Tiêu chuẩn này và Chương 13 Phần 2A hoặc 8.1 Phần 2A-Tcủa TCVN 6259:2003, cho mặt cắt dầm tương đương tại vị trí của neo turret bên trong thân) đối với tất cả các điều kiện có thể áp dụng.

b) Điều kiện thiết kế tại vị trí hoạt động (DOC)

1) Điều kiện thiết kế tại vị trí hoạt động (DOC) với hoạt tải chức năng tối đa khi hoạt động tại vị trí mà không cần 1/3 gia tăng ứng suất cho phép (tức là 0,6 f_y). Phải xem xét đặc biệt đối với các vấn đề sau đây:

2) Điều kiện môi trường hạn chế quy định bởi người thiết kế/người vận hành, trong đó yêu cầu dừng các hoạt động bình thường, phải tối thiểu có chu kỳ lặp là 1 năm theo Tiêu chuẩn này.

3) Các đế vách đỡ boong đối với các mô đun thiết bị sản xuất phải ở trạng thái ướt (wet condition).

4) Các tải trọng chức năng của cần cẩu như theo API RP 2A và API Spec 2C Practices.

5) Liên kết thân của neo định vị

c) Điều kiện di chuyển

Đối với di chuyển (thiết bị sản xuất tại thượng tầng trong trạng thái khô), nhà máy chế tạo và/hoặc người thiết kế phải có trách nhiệm quy định các thông số thiết kế cho điều kiện di chuyển. Thông thường có bốn phương pháp tiếp cận:

1) Điều kiện thời tiết tối đa của tuyến đi quy định theo mùa;

2) Phản ứng cực đại chu kỳ lặp 10 năm trên cơ sở các điều kiện môi trường bất lợi nhất và sơ đồ mật độ phân bố sóng liên quan dọc theo tuyến di chuyển,

3) Phản ứng cực đại chu kỳ lặp 10 năm trên cơ sở một sơ đồ mật độ phân bố sóng tổng hợp,

4) Điều kiện hoạt động Bắc Đại Tây Dương, với chu kỳ lặp 10 năm, sử dụng dữ liệu sóng tiêu chuẩn của IACS khi chưa xác định được tuyến di chuyển.

d) Điều kiện tai nạn

Các điều kiện tai nạn (nếu có) chỉ với các tải trọng chức năng và trọng tải tĩnh, đối với DOC tối thiểu có chu kỳ lặp 1 năm gây ra bởi ngập tai nạn.

5.1.1.4.3.2Các trường hợp tải trọng quán tính

Các giá trị thông số tải trọng đáng kể DLP (Dominant Load Parameter) ngắn hạn và dài hạn có thể được tính toán bằng cách sử dụng phần mềm được chấp nhận hoặc sử dụng các tính toán trực tiếp thủy động/tính năng đi biển, sử dụng chương trình bức nhiễu xạ (diffraction radiation program). Các giá trị DLP phải được lựa chọn đối với phản ứng kết cấu bất lợi nhất. Các gia tốc cực đại phải được tính toán tại trọng tâm của các mô đun thiết bị sản xuất thượng tầng ở phía trước nhất, phía sau và giữa thân. Các trường hợp tải trọng phải được lựa chọn để tối đa hóa từng DLP sau đây cùng với các giá trị DLP liên quan khác:

a) Mô men uốn thẳng đứng cực đại

b) Lực cắt lớn nhất

c) Gia tốc thẳng đứng cực đại

d) Gia tốc bên cực đại

e) Lắc ngang cực đại

Ngoài ra, số lượng các trường hợp tải trọng có thể được giảm bớt bằng việc giả định rằng tất cả các giá trị DLP cực đại xảy ra cùng một lúc, với giả định đó là một giả định thận trọng.

5.1.1.4.3.3Các trường hợp tải trọng dầm tương đương

Tối thiểu hai trường hợp tải trọng dầm tương đương sau đây phải được phân tích:

a) Mô men uốn võng xuống cực đại của dầm tương đương (tức là, điều kiện đầy tải nói chung);

b) Mô men uốn vồng lên cực đại của dầm tương đương (tức là, điều kiện tải từng phần hoặc tải trọng kiểm tra dằn hoặc két nói chung).

5.1.1.4.4 Chỉ tiêu chấp nhận

5.1.1.4.4.1Kiểm tra bền dẻo

a) Đối với tải trọng DEC chu kỳ lặp 100 năm, tải trọng di chuyển chu kỳ lặp 10 năm và/hoặc tải trọng Bắc Đại Tây Dương:

1) Đối với phân tích FE với kích thước phần tử bằng một khoảng cách giữa các nẹp (For one-stiffener spacing element size FE analysis):

2) Các hiệu ứng của rãnh khía, tăng ứng suất và tập trung ứng suất cục bộ phải được lưu ý khi xem xét các phần tử chịu tải. Trong trường hợp tập trung ứng suất được xem xét là cường độ cao trong các phần tử cụ thể, các mức ứng suất cho phép phải được xem xét đặc biệt. Có thể sử dụng hướng dẫn sau đây đối với các trường hợp như vậy.

Đối với các phân tích mô hình FE chi tiết cục bộ (khu vực ứng suất cao cục bộ, kích thước phần tử khoảng 50 mm x 50 mm):

i. ƒ_e (khu vực nhỏ) < 1,25 S­_mƒ_y

ii.ƒ_1x (ứng suất phần tử) <1,25S­_mƒ_y

b) Đối với DOC (Trọng tải + Các tải trọng chức năng cực đại), với các tải trọng có chu kỳ lặp 1 năm nhỏ nhất.

Đối với phân tích FE với kích thước phần tử bằng một khoảng cách giữa các nẹp:

Ghi chú: Các trường hợp tải trọng này thường ảnh hưởng tới các tải trọng môi trường ôn hòa.

Đối với các phân tích mô hình FE chi tiết cục bộ (khu vực ứng suất cao cục bộ, kích thước phần tử khoảng 50 mm x 50 mm):

1) ƒ_e (khu vực nhỏ) <0,97S_mƒ_y

2) ƒ_1x (ứng suất phần tử) <0,97S_mƒ_y

c) Đối với điều kiện hư hỏng

Tương tự như ở trên đối với chu kỳ lặp tối thiểu 1 năm, trừ các quy định sau, nếu áp dụng:

1) Đối với phân tích FE với kích thước phần tử bằng một khoảng cách giữa các nẹp:

2) Đối với các phân tích mô hình FE chi tiết cục bộ (khu vực ứng suất cao cục bộ, kích thước phần tử khoảng 50 mm x 50 mm):

• ƒ_e (khu vực nhỏ) <1,25S_mƒ_y

• ƒ_1x (ứng suất phần tử) <1,25S_mƒ_y

Với:

Sm = 1,0 Đối với thép thường

= 0,95 Đối với thép HT32 hoặc tương đương

= 0,908 Đối với thép HT36 hoặc tương đương

= 0,875 Đối với thép HT40 hoặc tương đương

Đối với thép không nằm trong danh sách trên, các ứng suất cho phép sẽ được xem xét đặc biệt.

5.1.1.4.4.2Kiểm tra chống mất ổn định

Tiêu chí chống mất ổn định phải được sử dụng cùng với các quy định sau:

a) Độ bền chống mất ổn định phải được tính toán theo các kích thước đầy đủ;

b) Hệ số sử dụng, UF:

1) UF = 0,8 hoặc SF =1,25 đối với DEC tại vị trí hoạt động, di chuyển và/hoặc điều kiện Bắc Đại Tây Dương;

2) UF = 0,6 hoặc SF =1,67 đối với DOC tại vị trí hoạt động;

3) UF = 0,8 hoặc SF =1,25 đối với điều kiện hư hỏng;

4) UF được xác định trên cơ sở từng trường hợp đối với các điều kiện đặc biệt khác.

5.1.1.4.4.3 Tính toán mỏi

a) Các tính toán tuổi thọ mỏi và hư hỏng do mỏi phải được thực hiện theo tiêu chuẩn hoặc tài liệu kỹ thuậtđược chấp nhận. Các tính toán mỏi phải được thực hiện đối với tuổi thọ hoạt động thiết kế dự kiến của kho chứa nổi. Trong trường hợp các liên kết phía ngoài bị ngâm nước, các đường cong S-N trong điều kiện nước biển với Bảo vệ ca tốt (CP - Cathodic Protection) hoặc Ăn mòn tự do (FC - Free Corrosion) phải được sử dụng một cách phù hợp. Nếu sử dụng phương pháp tính toán mỏi đơn giản hóa và thông số phân bố Weibull không có sẵn đối với liên kết thân, phải phát triển một thông số Weibull đối với vị trí cụ thể được xét.

Các hệ số an toàn đối với tuổi thọ mỏi của các liên kết thân phải phù hợp với Bảng 5.2 dưới đây:

Bảng 5.2 - Các hệ số an toàn đối với tuổi thọ mỏi của các kết cấu liên kết thân

b) Liên kết thân với hệ neo định vị (Position Mooring Hull Interface)

Các phần tử kết cấu trong khu vực kết cấu neo turret hoặc kết cấu neo khác phải được liên kết hữu hiệu với các kết cấu liền kề theo phương pháp thích hợp để tránh các điểm cứng, các rãnh khía và các tập trung ứng suất có hại khác.

Cần chú ý đặc biệt tới các chỗ cắt, các chân mã gia cường và những vị trí thay đổi đột ngột về tiết diện kết cấu. Các khu vực này được xem xét là quan trọng đối với kho chứa nổi và phải không bị nứt. Phải xác định và giảm thiểu các hiệu ứng tăng ứng suất tại các khu vực này.

Mô hình FE sử dụng để thực hiện phân tích độ bền của sự liên kết giữa thân và turret cũng có thể được sử dụng để đánh giá sàng lọc mỏi của kết cấu liên kết thân với turret để xác định các chi tiết nguy hiểm mỏi, sử dụng các đường cong S-N cấp F hoặc F2 và các hệ số an toàn tương ứng. Phân tích ứng suất tinh phải được thực hiện đối với các khu vực quan trọng không thỏa mãn bước sàng lọc, và có thể xem xét chấp nhận việc sử dụng phương pháp điểm nóng theo tiêu chuẩn hoặc tài liệu kỹ thuật được chấp nhận.

Các tải trọng lặp gây mỏi phải tương ứng với trường hợp bất lợi nhất của các tải trọng động của két, các tải trọng tính năng đi biển, tải trọng quán tính do chuyển động của kho chứa nổi, và các tải trọng động do ống đứng và hệ neo, nếu có. Các hướng sóng và các mô hình tải trọng két phải được xem xét và phần thời gian tổng đối với mỗi hướng sóng cơ sở và từng mẫu tải trọng két có thể được sử dụng trực tiếp.

Phải xem xét sự khác nhau về tần số giữa phản ứng ứng suất tần số sóng và phản ứng ứng suất tần số thấp bởi các dây neo và ống đứng. Mặc dù phản ứng ứng suất tần số thấp có ảnh hưởng không đáng kể tới phần lớn các chi tiết kết cấu thân kho chứa nổi, nó trở nên quan trọng và có thể có sự phân bố đáng kể lên hư hỏng mỏi của các thành phần kết cấu của hệ thống neo, ống đứng và các liên kết của chúng với thân. Khi các phản ứng ứng suất tần số thấp và tần số sóng được tính toán riêng biệt, phương pháp tổng hợp đơn giản các hư hỏng mỏi từ hai phản ứng ứng suất tần số đó không tính cho các hiệu ứng hợp nhất (ví dụ, việc làm tăng phản ứng tần số thấp bởi phản ứng tần số sóng là không có lợi và vì thế không được sử dụng).

Một phương pháp khác vừa thận trọng vừa dễ sử dụng, đó là phương pháp phổ tổ hợp. Trong phương pháp này, phổ ứng suất cho hai dải tần được tổ hợp lại. Giá trị hiệu dụng RMS (root mean square) và tần số vượt lên trung bình của quá trình kết hợp ứng suất được đưa ra tương ứng như sau:

Với

σ_w = RMS của thành phần ứng suất tần số sóng

σ_ℓ= RMS của thành phần ứng suất tần số thấp

f_ow = Giá trị trung bình của thành phần ứng suất tần số sóng vượt quá

f_oℓ = Giá trị trung bình của thành phần ứng suất tần số thấp vượt quá

Tuy nhiên, nếu cả hai thành phần tần số của dải ứng suất là đáng kể, phương pháp tổ hợp nêu ở trên có thể quá thận trọng do sự đóng góp của tần số sóng được cho là chiếm ưu thế, do đó kiểm soát tần số vượt lên trung bình của quá trình ứng suất tổ hợp. Để giảm bớt tính khắt khe, có thể áp dụng hệ số điều chỉnh cho dưới đây đối với hư hỏng mỏi tính toán của trạng thái biển:

Với

 với δ_w = 0,1

m= Thông số độ dốc của đường cong S-N

Γ() = Hàm Gamma hoàn chỉnh

c) Liên kết của các thiết bị gắn vào thân

Quy trình đối với đánh giá mỏi của turret liên kết với thân kho chứa nổi cũng có thể được áp dụng đối với các liên kết của các thiết bị gắn vào boong mà trong đó các tải trọng dầm tương đương gây ra do sóng, áp suất thủy động bên ngoài, và các tải trọng quán tính do chuyển động của kho chứa nổi cũng như các tải trọng mỏi cụ thể của thiết bị cần phải được đưa vào xem xét.

Phải chú ý đặc biệt tới các vị trí cắt khoét trên dầm ngang khỏe của boong trong khu vực đế vách của mô đun thượng tầng. Nếu có áp dụng được, phải thực hiện đánh giá mỏi chi tiết đối với chỗ cắt khoét điển hình với các phản ứng động cực đại của đế vách thượng tầng.

5.1.1.5  Các mô đun trên boong

Thiết kế độ bền kết cấu của các mô đun trên boong của kho chứa nổi dạng tàu phải phù hợp với 5.2.3.3.3.2a) đến 5.2.3.3.3.2d) và 5.2.3.3.3.2f), nếu áp dụng được. Các biến dạng tương đối giữa các cơ cấu đỡ mô đun (ví dụ các đế vách) và độ cứng của các cơ cấu hỗ trợ và thân/boong của kho chứa nổi dạng tàu, cũng như các biến dạng của thân, phải được đưa vào phân tích nếu như ảnh hưởng của chúng tới mô đun là đáng kể.

Các kết kết cấu của mô đun phía trên các cơ cấu đỡ của chúng phải được phân tích và được thể hiện rõ ràng trên các bản vẽ sao cho việc chế tạo của các cơ cấu hỗ trợ mô đun có thể phù hợp với các giả định trong phân tích kết cấu. Các phản ứng và điều kiện thiết kế của mô đun phải được đánh giá với các tổ hợp tải trọng bất lợi nhất của các phản ứng của đế vách thượng tầng và các tải trọng kết cấu thân. Các yêu cầu thiết kế đối với các cơ cấu hỗ trợ mô đun được nêu tại 5.1.1.3.1.8 và 5.1.1.4.3.

Không yêu cầu phân tích mỏi của các mô đun trên kho chứa nổi dạng tàu. Tuy nhiên, yêu cầu phân tích mỏi của liên kết giữa mô đun thượng tầng và thân (xem 5.1.1.4.4.3).

Các khía cạnh kết cấu phòng chống cháy của thiết kế các mô đun trên boong của kho chứa nổi dạng tàu, bao gồm sự bố trí khu vực xử lý sản phẩm dầu, phải phù hợp với 7.10.

Thiết kế của hệ thống ống trên boong kho chứa nổi dạng tàu phải phù hợp với các yêu cầu có thể áp dụng của TCVN 5311: 2016 , TCVN 5315: 2016 và các yêu cầu có thể áp dụng được trong Chương 7 của Tiêu chuẩn này.

5.1.1.6  Các hệ thống khác

Các hệ thống khác phải tuân theo các yêu cầu có thể áp dụng như được quy định sau đây:

a) Các hệ thống ống hàng hải

Các hệ thống ống hàng hải là các hệ thống yêu cầu để thực hiện các hoạt động hàng hải và không liên quan tới các thiết bị xử lý. Các hệ thống này gồm, nhưng không chỉ giới hạn bởi, hệ thống hút khô, dằn, thông hơi két, đo sâu và hệ thống dầu nhiên liệu. Các hệ thống ống hàng hải trên kho chứa nổi dạng tàu phải phù hợp với các yêu cầu áp dụng được trong Chương 12,Chương 13 và Chương 14 Phần 3 của TCVN 6259 : 2003 và 7.7 của Tiêu chuẩn này, một các phù hợp.

b) Các hệ thống điện

Các hệ thống điện trên kho chứa nổi dạng tàu phải tuân theo các yêu cầu áp dụng được trong Phần 4 của TCVN 6259 : 2003 và 7.8.

c) Thiết bị và hệ thống phòng chống cháy

Hệ thống phòng chống cháy và thiết bị đối với các chức năng khai thác không liên quan tới các thiết bị xử lý phải phù hợp với các yêu cầu áp dụng được trong Phần 5 của TCVN 6259 : 2003. Hệ thống phòng chống cháy và thiết bị đối với bảo vệ hệ thống xử lý sản phẩm dầu và các hệ thống liên quan phải phù hợp với 7.10.

d) Máy và thiết bị

Máy và thiết bị không liên quan tới các thiết bị xử lý phải phù hợp với các yêu cầu áp dụng được của Phần 3 của TCVN 6259 : 2003. Máy và thiết bị tạo thành một phần của các thiết bị xử lý sản phẩm dầu phải phù hợp với các yêu cầu áp dụng của Chương 7. Xem Chương 8 của Tiêu chuẩn này liên quan đến máy và thiết bị liên quan đến xử lý sản phẩm dầu.

e) Chứa sản phẩm dầu trong các két của thân kho chứa nổi

Nếu kho chứa nổi dạng tàu được thiết kế để chứa sản phẩm dầu trong các két của thân, chỉ tiêu đối với chứa sản phẩm dầu trong thân phải phù hợp với các yêu cầu của chính quyền ven bờ và chính quyền treo cờ và các yêu cầu quốc tế có thể áp dụng được. Các thiết kế về kích thước và độ bền đối với các két chứa như vậy phải phù hợp với 5.1.3.

5.1.2  Các xem xét thiết kế bổ sung đối với kho chứa nổi hoán cải

5.1.2.1  Quy định chung

5.1.2.1.1 Giới thiệu

Hoán cải một tàu hiện có thành kho chứa nổi dạng tàu được gọi là Kho chứa nổi hoán cải.

Việc áp dụng trực tiếp các chỉ tiêu nêu tại 4.2 và 5.1.1 như là cơ sở của việc chấp thuận kết cấu thân của một tàu hiện có cho hoạt động của kho chứa nổi. Tuy nhiên, tiêu chí chấp nhận sửa đổi nêu trong mục này có thể được sử dụng đối với một số khía cạnh của thiết kế kết cấu tàu như là hoán cải thành kho chứa nổi. Mục này áp dụng đối với cả hai trường hợp “Thay đổi ký hiệu cấp” và “Thay đổi tổ chức phân cấp” khi đảm bảo sự chấp nhận các kết cấu thân tàu hiện có như một kho chứa nổi hoán cải. “Thay đổi ký hiệu cấp” nghĩa là một tàu hiện có đã được phân cấp và sẽ được hoán cải thành kho chứa nổi. “Thay đổi tổ chức phân cấp” nghĩa là một tàu hiện có chuyển từ phân cấp bởi một tổ chức phân cấp khác sang phân cấp bởi Tiêu chuẩn này.

Hình 5.3 là sơ đồ mô tả thủ tục chuyển đổi được nêu trong mục này.

5.1.2.1.2 Quy định chung

5.1.2.1.2.1Tất cả các chỉ tiêu có thể áp dụng nêu trong Tiêu chuẩn này phải được sử dụng khi phân cấp một kho chứa nổi hoán cải, ngoại trừ rằng một số chỉ tiêu (sơ bộ trong mục 4.2 và 5.1.1) có thể được sửa đổi. Các sửa đổi cụ thể được nêu dưới đây đối với các chỉ tiêu bị ảnh hưởng.

5.1.2.1.2.2 Những sự khác nhau chính về chỉ tiêu đối với kho chứa nổi hoán cải phát sinh trong việc chấp thuận các kết cấu thân. Thiết kế kết cấu thân liên quan tới độ bền dọc của dầm tương đương và lựa chọn kích thước cục bộ. Các thay đổi cụ thể mà sẽ bao hàm sử dụng chỉ tiêu chấp nhận đối với kho chứa nổi hoán cải được nêu tại 5.1.2.1.3. Những sự khác nhau về nguyên tắc trong các chỉ tiêu được sửa đổi được tổng kết như sau:

a) Độ bền dầm tương đương và sự chấp nhận các kết cấu cục bộ theo phương pháp tiếp cận của Tiêu chuẩn (lưu ý rằng có một số các căn cứ hợp lệ để thực hiện việc này như được nói tới trong 5.1.2.1.4); và

b) Việc thực hiện các phân tích độ bền và kiểm tra ứng suất, bao gồm cả các phân tích phần tử hữu hạn phải dựa trên các kích thước cơ bản đánh giá lại. Sự xác định các kích thước đánh giá lại được nêu tại 5.1.2.2 và chức năng của nó là để thiết lập nên các kích thước thay mới tối thiểu. Tiêu chí chấp nhận đối với kết cấu thân được xác định tại 5.1.2.1.3.

5.1.2.1.2.3Tuổi thọ mỏi tối thiểu của kết cấu thân cũng cơ bản khác nhau đối với tàu được hoán cải. Đối với chế tạo mới, tuổi thọ hoạt động thiết kế tối thiểu là 20 năm, đối với kho chứa nổi hoán cải từ tàu hiện có, tuổi thọ mỏi hoạt động dự kiến tại vị trí cụ thể có thể nhỏ hơn 20 năm (xem 5.1.2.1.3.5c))

5.1.2.1.3 Chỉ tiêu chấp nhận đối với kết cấu thân

5.1.2.1.3.1 Quy định chung

Đối với tàu được hoán cải thành kho chứa nổi, thiết kế và chế tạo của thân tàu hiện có, thượng tầng và các lầu trên boong phải thỏa mãn các chỉ tiêu áp dụng được của TCVN 6259 : 2003 tại thời điểm đóng mới ban đầu, hoặc một cách phù hợp, các chỉ tiêu trình bày trong 5.1.2.1.4 dưới đây. Trong trường hợp phương pháp tiếp cận cũ mà trong đó chỉ tiêu chấp nhận là TCVN 6259 : 2003 tại thời điểm đóng ban đầu, kết cấu thân cũng phải thỏa mãn các chỉ tiêu kết cấu liên kết thân, nếu có, và các yêu cầu về tuổi thọ mỏi còn lại trong 5.1.2.1.3.6.

Cách tiếp cận thứ hai trên cơ sở chỉ tiêu trong 5.1.2.1.4, khi áp dụng các hệ số môi trường khắc nghiệt (ESFs), như mô tả trong 0 của Tiêu chuẩn này (trong đó phản ánh điều kiện dự kiến từ neo dài hạn của kho chứa nổi tại vị trí ngoài khơi), và sức bền dọc của dầm tương đương yêu cầu trong mục 5.1.1.2 và đánh giá sức bền trong mục 5.1.4.2 và 5.1.4.3 được thỏa mãn. Điều này dẫn đến các giá trị sửa đổi của kích thước cục bộ yêu cầu mà phản ánh bản chất vị trí cụ thể (site-specific) của thiết kế kết cấu. Trong việc áp dụng các chỉ tiêu này, không giá trị kích thước tối thiểu nào được nhỏ hơn 85% giá trị đạt được với mọi giá trị Beta bằng 1,0.

Để có thể áp dụng phương pháp tiếp cận thứ hai trên cơ sở các chỉ tiêu trong 5.1.2.1.4, phải chứng minh được rằng các hệ số môi trường khắc nghiệt (ESFs) dạng beta (β) là β_VBM và β_WHT, như được xác định tại B.2, là không vượt quá 1,0, và độ bền dọc yêu cầu của dầm tương đương như nêu tại 5.1.1.2 là thỏa mãn.

Ngoài ra, dự kiến rằng các phiên bản áp dụng mới nhất của các tiêu chí có trong các công ước Load Line, SOLAS, MODU Code và MARPOL được ban hành bởi IMO phải được xem xét. Gợi ý thêm rằng cần liên hệ với chính quyền treo cờ và chính quyền địa phương có thẩm quyền nơi kho chứa nổi hoạt động để biết thêm các tiêu chí nếu có.

Xem thêm 5.1.1.1.1.

Ghi chú: Nên sử dụng phần mềm được chấp nhận để thiết lập các giới hạn về cho phép giảm trong các yêu cầu về kích thước vì chúng tự động được tính toán trong phần mềm.

5.1.2.1.3.2 Đánh giá kết cấu thân

Kết cấu thân được hoán cải phải thỏa mãn tiêu chí thay mới được thiết lập bởi tính toán đánh giá lại. Trước tiên cần thực hiện một tính toán đánh giá lại như được mô tả trong 5.1.2.2 đểthiết lập các kích thước thay mới tối thiểu của mỗi tấm và các phần tử kết cấu riêng biệt yêucầu cần thay mới dưới đây. Đối với kho chứa nổi hoạt động liên tục tại vị trí khai thác mà không lên đà, người thiết kế hoặc chủ kho chứa nổi phải cung cấp thông tin về ăn mòn dự đoán trong suốt tuổi thọ hoạt động tại vị trí khai thác của kho chứa nổi và chúng phải được xem xét trong thiết kế. Phải thực hiện ước tính các mức ăn mòn dự kiến bằng việc tính đến mọi biện phápbảo vệ chống ăn mòn được sử dụng, kinh nghiệm khai thác trước đây, kiểu và nhiệt độ của chất lỏng được chứa và các đại lượng khác ảnh hưởng đáng kể tới mức ăn mòn. Trong mọi trường hợp, dự trữ ăn mòn cung cấp bởi người thiết kế hoặc chủ kho chứa nổi đối với các tấm và các thành phần kết cấu không được nhỏ hơn 0,5 mm, ngoại trừ đối với tôn đáy, tôn boong và tôn mạn, nơi giá trị này không được nhỏ hơn 1,0 mm.

Đối với phân cấp kho chứa nổi tại thời điểm hoán cải, kích thước yêu cầu bởi tiêu chuẩn bằng kích thước thay mới được xác định bởi tính toán đánh giá lại cộng với dự trữ ăn mòn tối thiểu nêu ở trên. Tuy nhiên đối với kiểm tra trong khai thác, nếu chiều dày hiệu chỉnh nằm ở giữa chiều dày thay mới và chiều dày ăn mòn đáng kể như được xác định tại 5.1.2.2.2.2, các khu vực ảnh hưởng phải được thay mới hoặc sửa chữa, hoặc thay vào đó, yêu cầu kiểm tra hàng năm đều đặn đối với các khu vực ảnh hưởng này.

5.1.2.1.3.3Phân tích kỹ thuật đối với kết cấu thân

a) Quy định chung

Tiểu mục này liên quan đến các phân tích yêu cầu về độ bền để kiểm chứng các kích thước đánh giá lại đối với kết cấu thân.

Phụ thuộc vào các đặc tính cụ thể của kho chứa nổi, các phân tích bổ sung để kiểm chứng và trợ giúp thiết kế các phần khác của kết cấu thân sẽ được yêu cầu. Các phân tích bổ sung như vậy bao gồm các phân tích đối với kết cấu liên kết thân như các thành phần kết cấu boong hỗ trợ thiết bị gắn vào boong và liên kết kết cấu thân với hệ thống neo định vị. Các chỉ tiêu phân tích đối với hai trường hợp này được nêu tại 5.1.1.4.

Nếu một kích thước của tàu hiện có không nhỏ hơn giới hạn thay mới của nó, hoặc nếu nó phải được thay mới tại thời điểm hoán cải, thì nó có thể được mô hình hóa trong các phân tích kết cấu với "kích thước cơ bản đánh giá lại", là giá trị bằng giá trị “đánh giá lại” trừ đi “giá trị ăn mòn thiết kế danh nghĩa” được quy định tại Bảng 5.4.

Hồ sơ cần thiết để kiểm chứng tính đầy đủ về kết cấu của kho chứa nổi phải được trình nộp để thẩm định.

b) Phân tích độ bền của kết cấu thân

Khi thiết kế thân được chấp nhận dựa trên các chỉ tiêu trong 5.1.2.1.4 cho các tác động môi trường tại vị trí hoạt động, phải thực hiện phân tích kết cấu phần tử hữu hạn sử dụng kích thước cơ bản đánh giá lại. Các kích thước cơ bản đánh giá lại thu được bằng cách lấy các kích thước đánh giá lại được xác định tại 5.1.2.2 trừ đi các giá trị ăn mòn thiết kế danh nghĩa trong Bảng 5.4.

Một mô hình chiều dài ba két hàng hoặc mô hình toàn bộ khối hàng như được mô tả trong5.1.3.2.2 có thể được sử dụng cho các phân tích phần tử hữu hạn. Các phần tích phần tử hữu hạn cũng có thể được thực hiện trong các khu vực nơi mà các thiết lập kết cấu hoặc các đặc tính mới có khả năng ảnh hưởng tới thiết kế thân cơ bản.

Các điều kiện tải trọng để phân tích cho mô hình chiều dài ba két hàng hoặc mô hình khối hàng hoặc toàn bộ tàu được mô tả tương ứng trong 5.1.1.3.2.3 và 5.1.2.1.3.4.

Các tải trọng từ các hệ thống hỗ trợ và hệ thống sản xuất gắn vào thân trên đỉnh mạn, và các thiết bị khác phải được đưa vào phân tích độ bền. Điều kiện tải trọng tai nạn, khi một két hàng bị ngập, phải được đánh giá cho độ bền dọc của dầm tương đương phù hợp với các trường hợp tải trọng sử dụng trong các tính toán ổn định tai nạn.

Các tải trọng bổ sung và các hiệu ứng tải trọng của 5.1.1.3.1.1 cũng phải được xem xét trong phân tích độ bền.

5.1.2.1.3.4 Mô hình kết cấu thay thế - Mô hình khối hàng hoặc mô hình toàn bộ chiều dài tàu

a) Mô hình phần tử hữu hạn kết cấu

Như một sự thay thế cho mô hình chiều dài ba két hàng trong 5.1.1.3.2.3, đánh giá độ bền phần tử hữu hạn đối với kho chứa nổi hoán cải có thể dựa trên một chiều dài toàn bộ hoặc chiều dài khối hàng của kết cấu thân, bao gồm tất cả các két hàng và két dằn. Tất cả các thành phần kết cấu ngang và dọc chính phải được mô hình hóa. Các mô hình này bao gồm tôn bao, đà ngang và dầm, các sườn khỏe ngang hoặc thẳng đứng, các sống dọc và các kết cấu vách dọc và vách ngang. Tất cả các tấm và nẹp trên kết cấu, bao gồm các nẹp gia cường cho bản thành, phải được mô hình hóa. Các đế vách thượng tầng cũng phải được đưa vào mô hình. Lưới của mô hình và các kiểu phần tử sử dụng phải tuân theo các nguyên tắc được mô tả trong E.5 và E.6.

Có thể xem xét chấp nhận một phân tích thay thế cho phân tích mô hình kết cấu toàn bộ chiều dài làphân tích DLA (Dynamic Loading Approach)phù hợp với tiêu chuẩn hoặc tài liệu kỹ thuật được chấp nhận (ví dụ như ABS Guide for ‘Dynamic Loading Approach’ for Floating Production, Storage and Offloading (FPSO) Installations hoặc tài liệu tương đương khác, với điều kiện sử dụng các điều kiện tải trọng tại 5.1.2.1.3.4b).

Các điều kiện biên nên được áp dụng tại các đầu mút của mô hình khối hàng đối với sự cân bằng động của kết cấu.

Đánh giá độ bền được tính toán theo các điều kiện tải trọng tại 5.1.2.1.3.4b) cùng với mỗi trường hợp tải trọng. Các tấm và nẹp gia cường trong mô hình phải được đánh giá về các yêu cầu bền chảy và mất ổn định tương ứng trong 5.1.4.3.2 và 5.1.4.3.3.

Đánh giá ứng suất cục bộ chi tiết sử dụng mô hình lưới mịn để xác định các khu vực nguy hiểm tập trung ứng suất cao phải phù hợp với E.11.

b) Các điều kiện tải trọng

Trong các phân tích độ bền của mô hình khối hàng hoặc toàn bộ chiều dài, các trường hợp tải trọng vận hành tĩnh của kho chứa nổi phải được thiết lập để cung cấp tải trọng khắc nghiệt nhất của dầm tương đương và các kết cấu két bên trong. Các trường hợp tải trọng vận hành có trong Sổ tay làm hàng và Thông báo ổn định cung cấp các điều kiện tải trọng tiêu biểu nhất để phân tích. Các trường hợp tải trọng tĩnh phải được đưa vào như là các mô hình tải trọng két tối thiểu là kết quả của các điều kiện sau:

1) Điều kiện dằn hoặc mớn tối thiểu sau khi xuất dầu;

2) Điều kiện tải một phần (33% đầy tải);

3) Điều kiện tải một phần (50% đầy tải);

4) Điều kiện tải một phần (67% đầy tải);

5) Điều kiện đầy tải trước khi xuất dầu;

6) Điều kiện tải trọng di chuyển;

7) Các điều kiện kiểm tra và sửa chữa;

8) Điều kiện thử két - trong quá trình hoán cải và sau khi chế tạo (kiểm tra chu kỳ).

Điều kiện thử két phải được xem xét như điều kiện nước tĩnh. Các trường hợp tải trọng tĩnh 1) tới 8) nêu trên phải được tổ hợp với các điều kiện tải trọng môi trường để tạo nên các trường hợp tải trọng động cộng với tải trọng tĩnh mà phản ánh thực chất các tải trọng cực đại đối với mỗi thành phần kết cấu.

c) Tải trọng động

Phân tích tải trọng thủy động của mô hình toàn bộ chiều dài thân kho chứa nổi tại các điều kiện tải trọng tĩnh phải được thực hiện sử dụng các phần mềm thủy động học được chấp nhận để tính toán các tính năng đi biển, chuyển động và tải trọng của kho chứa nổi. Trong việc định lượng các tải trọng động, cần phải xem xét một dải hướng sóng và môi trường sóng tại vị trí hoạt động của kho chứa nổi, mà nó tạo nên các phản ứng quan trọng được xem xét của kết cấu kho chứa nổi. Phản ứng thiết kế cực đại 100 năm phải được xác định dựa trên các chuyển động và hiệu ứng tải trọng kết cấu theo 4.1.3.2.1. Các tác động tĩnh và động của hệ neo định vị và các tải trọng mô đun thượng tầng cũng cần được đưa vào trong phân tích.

Tải trọng sóng phải được xác định dựa trên một phương pháp sóng thiết kế tương đương với một sóng thiết kế tương đương được xác định như là sóng thường tạo nên mức phản ứng tương tự như phản ứng thiết kế tối đa đối với một tham số phản ứng cụ thể. Sóng thiết kế tương đương được đặc trưng bởi biên độ sóng, bước sóng, hướng sóng, và vị trí đỉnh sóng tham chiếu đến giữa của kết cấu thân kho chứa nổi.

Tham số thiết kế phản ứng tối đa này hoặc tham số tải vượt trội (Dominant Load Parameter) phải được xác định cho môi trường vị trí hoạt động cụ thể với chu kỳ lặp 100 năm, môi trường di chuyển với chu kỳ lặp 10 năm, và điều kiện kiểm tra và điều kiện sửa chữa với chu kỳ lặp 1 năm. Khi lựa chọn thông số đáp ứng cụ thể để được tối đa hóa, tất cả các tải trọng động đồng thời xảy ra gây ra bởi các sóng cũng được đưa vào. Các tải trọng tĩnh và các thành phần tải trọng động xảy ra đồng thời này, ngoài các tải trọng sóng tương đương bán tĩnh, phải được áp dụng với mô hình khối hàng. Các tham số tải trọng vượt trội về cơ bản viện dẫn tới các hiệu ứng tải phát sinh do các chuyển động của tàu và các tải trọng sóng, mà chúng tạo nên phản ứng kết cấu tối đa cho các thành phần kết cấu quan trọng. Mỗi nhóm các tham số tải vượt trội với các tải trọng do sóng và tải trọng sóng tương đương đại diện cho một trường hợp tải trọng cho phần tích phần tử hữu hạn kết cấu.

Biên độ sóng của sóng thiết kế tương đương phải được xác định bằng phản ứng thiết kế tối đa của tham số tải vượt trội (DLP) được xét chia cho biên độ RAO cực đại của DLP đó. RAOs phải được tính toán sử dụng một dải các chu kỳ sóng và hướng sóng. RAO cực đại xảy ra tại một tần số sóng và hướng sóng cụ thể khi RAO đạt được giá trị cực đại của nó. Biên độ sóng tương đương đối với một DLP có thể được diễn giải bằng công thức sau:

a_w = Biên độ sóng tương đương của DLP

R_max = Phản ứng cực đại của DLP

RAO_max = Biên độ RAO cực đại của DLP

Các DLP sau đây phải được xác định khi cần thiết để phát triển các trường hợp tải trọng cho kết cấu thân:

1) Mô men uốn thẳng đứng - vồng lên và võng xuống

2) Lực cắt thẳng đứng

3) Mô men uốn ngang

4) Lực cắt ngang

5) Gia tốc thẳng đứng

6) Gia tốc bên

7) Góc lắc ngang

Mô men uốn và lực cắt thẳng đứng phải được đánh giá cho khu vực turret nằm phía trong. Các gia tốc phải được xác định tại một số lượng đủ của các vị trí thiết bị sản xuất để thể hiện chính xác những tác động tải phát sinh từ chuyển động của chúng. Khi thích hợp, các tính toán góc lắc ngang có thể bao gồm tác động đồng thời của sóng và gió.

Các DLPs khác có thể được xem là quan trọng cũng có thể phải được xem xét trong phân tích. Sự cần thiết phải xem xét DLPs khác hoặc DLPs thêm phải được xem xét.

d) Các trường hợp tải trọng

Các trường hợp tải được đưa ra dựa trên các điều kiện tải tĩnh và tải động nêu trên, và các DLP. Đối với mỗi trường hợp tải, các tải trọng áp dụng được phát triển để phân tích cấu trúc FE phải bao gồm cả trường hợp tải tĩnh và tải động. Các tải trọng động đại diện cho các tác động kết hợp của một tải trọng vượt trội và tải khác đi kèm tác động đồng thời trên các kết cấu thân kho chứa nổi, bao gồm cả áp suất sóng bên ngoài, áp suất bên trong két, tải trọng boong và tải quán tính trên các thành phần kết cấu và thiết bị. Đối với mỗi trường hợp tải trọng, tải trọng phát triển sau đóđược sử dụng trong phân tích FE để xác định ứng suất kết quả và tác dụng tải khác trong kết cấu thân kho chứa nổi.

5.1.2.1.3.5 Phân tích mỏi của kết cấu thân

Phân tích mỏi được yêu cầu khi xem xét những hư hại mỏi đã xảy ra trong quá trình hoạt động trước đó của một tàu thương mại, trong khi di chuyển và trong các hoạt động tại vị trí hoạt động cụ thể bao gồm cả các chu kỳ hoạt động bốc dỡ hàng. Xem 5.1.1.3.2.5 và 5.1.2.3.

5.1.2.1.3.6 Chỉ tiêu chấp nhận

Đánh giá tổng thể của kết cấu phải được thực hiện đối với các trạng thái phá hủy của giới hạn chảy của vật liệu, mất ổn định (oằn) và độ bền tới hạn, và mỏi. Tiêu chí chấp nhận tham chiếu của mỗi chế độ được đưa ra như sau:

a) Độ bền dẻo của vật liệu

Xem 5.1.1.3.2.6a).

b) Mất ổn định và độ bền tới hạn

Xem 5.1.1.3.2.6b).

c) Mỏi

Đối với các tàu hiện có được sử dụng cho hoạt động của kho chứa nổi, tuổi thọ mỏi còn lại ước tính của các chi tiết kết cấu quan trọng phải được đánh giá và các tính toán hỗ trợ phải được trình nộp để thẩm định. Cần chú ý đến các ảnh hưởng của ăn mòn và mài mòn tới tuổi thọ mỏi còn lại của các kết cấu hiện có bằng cách sử dụng các kích thước cơ bản (net scantlings).

Tuổi thọ mỏi cho phép tối thiểu đối với kho chứa nổi hoán cải là giá trị lớn nhất của: tuổi thọ hoạt động tại vị trí của kho chứa nổi, thời hạn của lần kiểm tra định kỳ tiếp theo hoặc 5 năm. Bất kỳ sự điều chỉnh nào của các giá trị này đều phải có tài liệu ghi rõ và phải sử dụng Kế hoạch kiểm tra.

Phụ lục C của Tiêu chuẩn này cũng được tham khảo cho các kho chứa nổi dạng tàu với chiều dài dưới 150 m. Áp dụng của Phụ lục sẽ dẫn đến việc đánh giá của các phần tử đối với các phạm vi ứng suất của một tàu hoạt động thương mại không hạn chế. Trong trường hợp không có đủ dữ liệu môi trường chi tiết hơn, các phạm vi ứng suất phải đạt được khi xem xét môi trường hoạt động không hạn chế.

Độ bền mỏi được dựa trên lý thuyết hư hỏng tích lũy, lý thuyết suy luận rằng các kết cấu có thể trải qua một hư hỏng mỏi sau khi xảy ra một số hữu hạn các chu kỳ ứng suất. Điều này đặc biệt quan trọng khi xem xét hoán cải kho chứa nổi. Việc kho chứa nổiđã trải qua các chu kỳ ứng suất trong thời gian là "tàu" ở giai đoạn tuổi thọ của nó, nó sẽ trải qua chu kỳ bổ sung trong thời gian là "kho chứa nổi" của tuổi thọ còn lại. Các khái niệm cơ bản là để duy trì cho tổng số chu kỳ thấp hơn số chu kỳ mỏi hư hỏng.

Đối với kho chứa nổi hoán cải, quy trình phân tích tính toán cho các thiệt hại mỏi của giai đoạn "tàu" và giai đoạn kho chứa nổi, bao gồm cả di chuyển, là được chấp nhận. Đầu tiên, các thiệt hại mỏi tích lũy trong quá khứ cho đến thời điểm hoán cải phải được tính toán thông qua thời gian thực tế của môi trường sóng đã trải qua dọc theo các tuyến hoạt động trong thời gian phục vụ của tàu.

Thứ hai, thiệt hại mỏi tích lũy dự kiến phải được tính bằng cách sử dụng môi trường sóng và điều kiện hoạt động tại địa điểm cụ thể, cũng như điều kiện di chuyển. Như vậy sẽ tạo ra ước tính tuổi thọ mỏi còn lại của các thành phần kết cấu tại thời điểm hoán cải. Xem 5.1.2.3.

Khi tuyến hoạt động và môi trường sóng tại địa điểm cụ thể được sử dụng và chúng gây ra so với môi trường hoạt động không yêu cầu mỏi ít khắc nghiệt hơn môi trường hoạt động không hạn chế của TCVN 6259 : 2003, độ tin cậy có thể được đặt vào các môi trường ít khắc nghiệt hơn hơn bằng cách tăng tuổi thọ mỏi dự kiến. Đối với điều kiện môi trường tại vị trí cụ thể gây ra yêu cầu về mỏi khắc nghiệt hơn so với TCVN 6259 : 2003, phải sử dụng dữ liệu môi trường tại vị trí cụ thể.

Do sự dư thừa kết cấu và tương đối dễ kiểm tra sẵn có trong kết cấu thân tàu điển hình của kho chứa nổi dạng tàu, không cần thiết phải áp dụng thêm các hệ số an toàn bổ sung ở trên do chúng đã được xây dựng sẵn vào các đường cong phân loại mỏi nêu tại viện dẫn ở trên. Tuy nhiên, đối với các khu vực kết cấu không có khả năng kiểm tra hoặc khu vực "quan trọng", chẳng hạn như tại các kết nối với các hệ thống neo hoặc sản xuất (xem 5.1.2.1.3.6), các hệ số an toàn bổ sung phải được xem xét.

Bất kỳ khu vực được xác định là quan trọng đối với kết cấu phải không được có các vết nứt, và những tác động của sự tăng ứng suất phải được xác định và giảm thiểu. Các vùng quan trọng có thể yêu cầu phân tích và kiểm tra đặc biệt.

Đối với một tàu hiện có đã được phân cấp đang được hoán cải thành kho chứa nổi, tuổi thọ mỏi tối thiểu của các thành phần kết cấu được bao hàm trong 5.1.2.1.3.6 và 5.1.2.1.3.8 có thể ít hơn 20 năm như đã đề cập ở trên.

d) Độ bền tới hạn của dầm tương đương

Xem 5.1.1.2.2.

5.1.2.1.3.7 Phân tích và thiết kế các kết cấu chính khác

Xem 5.1.1.4 đối với phân tích các kết cấu liên kết thân tàu.

Xem thêm 5.1.2.1.3.5c) đối với tuổi thọ mọi tối thiểu mục tiêu sửa đổi cho một tàu hiện có được chấp nhận là một kho chứa nổi hoán cải.

5.1.2.1.3.8 Neo tháp (Turret Mooring)

Xem 6.5.7 về phân tích yêu cầu của hệ thống neo tháp.

Xem thêm 5.1.2.1.3.5c) đối với tuổi thọ mọi tối thiểu mục tiêu sửa đổi cho một tàu hiện có được chấp nhận là một kho chứa nổi hoán cải.

5.1.2.1.4 Đánh giá thiết kế của kết cấu thân kho chứa nổi

5.1.2.1.4.1 Quy định chung

Phương pháp hoán cải kho chứa nổi dựa trên việc xem xét thiết kế của phần thân. Việc xem xét bao gồm đánh giá về sức bền của dầm tương đương và xem xét kích thước khu vực chứa hàng bao gồm các phần tử gia cường chính, các nẹp gia cường và các tấm cục bộ tham gia trực tiếp vào độ bền của dầm tương đương.

Hai mục đích chính của việc xem xét này là để đánh giá tính đầy đủ của dầm tương đương và độ bền cục bộ, và để "kiểm chuẩn" các giá trị mà dựa vào chúng để quyết định việc thay mới các kích thước cục bộ cho các đợt kiểm tra trong khai thác trong tương lai. Đối với mục đích sau này, có thể áp dụng một số phương pháp như được liệt kê trong 5.1.2.1.4.2.

Một tàu hiện có có thể được xếp vào một trong ba nhóm cơ bản như sau:

a) Tàu thỏa mãn Tiêu chuẩn này từ khi được phân cấp ban đầu.

b) Tàu hiện được phân cấp bởi tổ chức phân cấp thuộc IACS.

c) Tàu chưa từng được phân cấp bởi tổ chức phân cấp thuộc IACS.

Một tàu trong nhóm (a) hoặc (b) có thể được xem xét để hoán cải thành kho chứa nổi. Các chỉ tiêu chấp nhận áp dụng cho một tàu thuộc nhóm (c) sẽ dựa trên sự xem xét đặc biệt.

5.1.2.1.4.2 Các chỉ tiêu chấp nhận khi thẩm định thiết kế thân kho chứa nổi

Việc thẩm định thiết kế của kết cấu thân tàu hiện có, mà nó áp dụng cho tàu được phân cấp cho hoạt động không hạn chế, không tính đến các yêu cầu về tăng giảm sức bền thành phần kết cấu cục bộ mà có thể là kết quả của thời gian dài, hoạt động neo đậu của kho chứa nổi ở ngoài khơi. Phương pháp tiếp cận để thẩm định thiết kế cũng cho phép những thay đổi trong các chỉ tiêu chấp nhận mà nó có thể dựa trên:

a) Tiêu chuẩn quốc gia hoặc tiêu chuẩn khác được chấp nhận tại năm đóng mới của tàu với các giới hạn ăn mòn cho phép đối với thay mới; hoặc

b) Tiêu chuẩn quốc gia hiện tại hoặc tiêu chuẩn khác được chấp nhận với các giới hạn ăn mòn cho phép đối với thay mới; hoặc

c) Các kích thước, hoặc cá giá trị thực tế (as-built), được phê duyệt trước đây bởi tổ chức phân cấp là thành viên của IACS, sử dụng các giới hạn ăn mòn thay mới cho phép của tổ chức phân cấp đó.

Khi các chỉ tiêu chấp nhận được dựa trên cơ sở a), b) hoặc c), các kích thước thay mới đối với các tấm và nẹp gia cường trên kết cấu đáy và boong, trong phạm vi 0,15 chiều cao mạn tính từ boong và đáy, và đối với các tấm của tôn bao mạn và các vách dọc phải được thiết lập tại thời điểm hoán cải. Lượng giảm vật liệu cho phép của các tấm và nẹp gia cường này phải dựa trên giá trị nhỏ hơn của:

a) Hao mòn cho phép dựa theo a), b) hoặc c), hoặc

b) Hao mòn cho phép dựa trên độ bền chống mất ổn định. Hao mòn cho phép dựa trên độ bền chống mất ổn định để áp dụng cho các tấm và nẹp gia cường này chịu các ứng suất cắt và uốn của dầm tương đương như được yêu cầu bởi Phụ lục A. Trong trường hợp các chỉ tiêu chấp nhận dựa trên c), có thể sử dụng các hao mòn cho phép của tổ chức phân cấp thuộc IACS đó dựa trên xem xét mất ổn định.

Sự kết hợp của nhiều phương pháp để thẩm định các kích thước cục bộ và sự thừa nhận tính toán cho các hiệu ứng phụ thuộc vị trí hoạt động nói chung và các yêu cầu độ bền cục bộ của kết cấu thân có thể dẫn tới một loạt các quy trình được chấp nhận.

Nếu đó là cần tính toán cho các ảnh hưởng môi trường tại nơi lắp đặt và những ảnh hưởng đó yêu cầu thế nào về các kích thước, nó sẽ cần thiết để xác minh kích thước thay mới trên cơ sở này. Điều đó dẫn đến việc cần đánh giá lại thiết kế kết cấu thân để thiết lập kích thước thay mới của kết cấu được hoán cải. Chỉ tiêu chấp nhận đối với kết cấu thân được xác định tại 5.1.2.1.3.

5.1.2.1.5 Các yêu cầu về kiểm tra đối với hoán cải

5.1.2.1.5.1Kho chứa nổi được dự kiến neo cố định tại mỏ, và do đó không có được sự sẵn sàng tiếp cận với các cơ sở sửa chữa và bảo dưỡng như một con tàu. Khi xem xét các điều kiện này, các yêu cầu kiểm tra tối thiểu sau đây đối với thân kho chứa nổi từ tàu hiện có phải được tuân thủ.

5.1.2.1.5.2 Các yêu cầu kiểm tra hoán cải

a) Kiểm tra trên đà

Khi tàu được đặt trên ụ khô và được kiểm tra, phải tuân theo các yêu cầu tại 2.1.5.6.

b) Kiểm tra định kỳ phần thân

Đợt kiểm tra định kỳ phần thân, phù hợp với tuổi của kho chứa nổi, phải được thực hiện phù hợp với 2.1.5.9.2. Tất cả các yêu cầu đối với kiểm tra tiếp cận và đo chiều dày phải được áp dụng.

c) Các sửa đổi

Tất cả các sửa đổi của tàu phải được thực hiện phù hợp với các bản vẽ được thẩm định và phải thỏa mãn yêu cầu của đăng kiểm viên hiện trường. Nói chung, phải tuân theo các yêu cầu của Tiêu chuẩn chất lượng đóng và sửa chữa tàu của đơn vị giám sát, trừ khi nhà máy thực hiện theo một tiêu chuẩn quốc gia hoặc tiêu chuẩn nhà máy được chấp nhận.

5.1.2.1.5.3Sửa chữa kết cấu/Thay mới thép

Các vật liệu được thay mới phải được thay bởi thép có cấp tương đương hoặc cao hơn và có kích thước bằng hoặc lớn hơn kích thước thiết kế được duyệt. Tay nghề phải được thực hiện phù hợp với các yêu cầu của đơn vị giám sát.

5.1.2.1.5.4 Khắc phục rỗ tôn đáy

Các khuyến cáo sau đây áp dụng đối với rỗ tôn của đáy két dằn và két hàng:

a) Các khuyến cáo sửa chữa

Có bốn phương pháp chính sử dụng để giải quyết rỗ đáy nghiêm trọng:

1) Cắt một phần và thay mới tấm tôn đáy bị ảnh hưởng. Cắt và thay mới một phần về cơ bản là vấn đề của: kỹ thuật hàn thích hợp, lựa chọn một tấm chèn đủ kích thước và kiểm tra không phá hủy sự thích hợp (NDE) cho khu vực sửa chữa.

2) Làm sạch khu vực rỗ và phủ lớp phủ đặc biệt. Làm sạch và phủ với lớp phủ đặc biệt mà không cần sử dụng chất bù vào hay hàn đắp mà chỉ cần được giới hạn bởi độ sâu tối đa cho phép của vết rỗ (hoặc chiều dày còn lại cho phép tối thiểu của tấm đáy) được cho phép do quan điểm sức bền hay quan điểm nguy cơ ô nhiễm. Sự hao tổn cho phép của khu vực mặt cắt ngang đáy cũng phải được xem xét;

3) Làm sạch khu vực bị rỗ và và điền đầy bằng hỗn hợp chất dẻo. Sử dụng chất dẻo phức hợp điền đầy, chẳng hạn như epoxy, có thể được coi là tương đương với 2) ở trên vì không có tác dụng tăng bền của các vật liệu điền đầy;

4) Điền đầy bằng hàn. Điền đầy bằng hàn cho phép xem xét nghiêm túc hơn. Kinh nghiệm hàn đề xuất cho tấm đáy được nêu dưới đây.

b) Rỗ sâu tới 15% chiều dày tôn đáy (t)

Không cần thiết hành động khắc phục ngay lập tức. Tuy nhiên, nếu xung quanh đáy két được sơn phủ một lớp đặc biệt, quá trình ăn mòn trong khu vực bị rỗ có thể lan rộng do hiệu ứng chênh lệch diện tích của bề mặt được bảo vệ và bề mặt không được bảo vệ, do đó, khi áp dụng các lớp phủ phải được sửa chữa.

c) Rỗ rải rác lên đến 33% (1/3 t) của chiều dày tôn đáy

Các vị trí rỗ này có thể được điền đầy bởi epoxy hoặc các hợp chất bảo vệ phù hợp khác, với điều kiện hao tổn của diện tích tại mọi tiết diện ngang của dải tôn đang xét không vượt quá 10%. Tất cả các khu vực được sửa chữa bởi phương pháp này đều phải được ghi lại để kiểm tra tiếp cận trong Kế hoạch kiểm tra.

d) Rỗ với bất kỳ độ sâu nào có thể được hàn, với điều kiện:

Rỗ có thể được hàn, miễn là chiều dày ban đầu còn lại ít nhất 6 mm tại đáy của lỗ và các khu vực hàn rỗ liền kề cách nhau tối thiểu 75 mm. Đường kính danh nghĩa cực đại của mọi vết rỗ được sửa chữa bằng phương pháp hàn không được vượt quá 300 mm.

e) Các yêu cầu đối với hàn vết rỗ

1) Hàn vết rỗ. Khuyến cáo rằng hàn vết rỗ trên các tấm đáy đắp thêm tối thiểu 3 mm cao hơn mức của tôn xung quanh và phẳng dần. Điều này là bắt buộc đối với: thép có độ bền cao cấp D và E, cho các diện tích rất nhỏ (đường kính nhỏ hơn 75 mm và đối với hàn ở trạng thái nổi.

2) Chuẩn bị bề mặt. Các diện tích bị rỗ phải được làm sạch hoàn toàn khỏi rỉ sét, dầu và cặn hàng trước khi hàn.

3) Kim loại bù. Khi hàn, kim loại bù có cấp phù hợp với kim loại cơ bản bị rỗ và gia nhiệt, nếu áp dụng, phải được sử dụng.

4) Hàn khi kho chứa nổi ở trạng thái nổi. Đối với hàn bên dưới mớn nước của kho chứa nổi ở trạng thái nổi, phải sử dụng các điện cực hydro thấp được làm khô hiệu quả. Các diện tích bị rỗ có mặt sau tiếp xúc với nước phải được gia nhiệt đầy đủ để loại bỏ mọi chất ẩm có thể có. Gia nhiệt phải bao phủ ít nhất 102 mm của vật liệu xung quanh chỗ hàn hoặc bốn lần độ dày vật liệu, lấy giá trị nào lớn hơn.

5) Lớp của kim loại hàn. Lớp kim loại hàn phải được hàn theo đường xoắn ốc đến tâm đáy của vết rỗ. Xỉ phải được loại bỏ hoàn toàn và lớp kế tiếp phải được hàn tương tự để đắp cao hơn chỗ rỗ ít nhất là 3 mm so với tấm xung quanh.

6) Sửa chữa vết rỗ rộng. Đối với sửa chữa vết rỗ rộng (tức là mức rỗ lớn hơn 20%) của các cấp thép D, E hoặc tương đương và thép độ bền cao, không nên hàn khi mặt sau của tấm có tiếp xúc với nước.

7) Kiểm tra không phá hủy. Tất cả các chỗ hàn tại các khu vực bị rỗ ở tôn đáy phải được kiểm tra không phá hủy với sự lưu ý đặc biệt tới các vị trí biên của các diện tích được hàn và tại các vị trí giao cắt của diện tích được hàn với các mối hàn kết cấu sẵn có. Đồng thời, đối với các mối hàn của thép độ bền cao, phương pháp kiểm tra NDT phải phù hợp với để phát hiện các khuyết tật bên dưới bề mặt.

8) Sơn phủ. Để giảm khả năng xảy ra sự ăn mòn điện hóa tại các vị trí biên của diện tích hàn đắp, phải xem xét việc phủ một lớp bằng hợp chất như sơn epoxy hoặc sơn sợi thủy tinh (glass flake). Đồng thời, nếu rỗ trong phạm vi nhỏ lớp sơn bị hỏng, cần phải phục hồi tính toàn vẹn của lớp sơn để tránh khả năng lan rộng của các diện tích nhỏ bị bong tróc ra các diện tích rộng được bảo vệ (hiệu ứng tỷ lệ diện tích).

9) Tấm ốp. Việc lắp một tấm ốp vào vị trí rỗ không được xem là một biện pháp sửa chữa thỏa mãn.

CHÚ THÍCH:

1:Áp dụng 4.2 & 5.1.1 HOẶCcác chỉ tiêu thay thế được chấp nhận

C: Có

K: Không

Hình 5.3 - Quy trình đánh giá kết cấu thân kho chứa nổi hoán cải từ tàu hiện có

5.1.2.2  Đánh giá thay mới thép

5.1.2.2.1 Giới thiệu

Các khía cạnh chính liên quan tới hoán cải bao gồm thiết kế ban đầu của tàu hiện có và các cơ sở thiết kế như chỉ tiêu thiết kế, cấp của tàu, vv, tuổi của nó, điều kiện, bảo trì và lịch sử hoạt động cũng như thiết kế, các yêu cầu về bảo dưỡng và kiểm tra đối với kết cấu được hoán cải.

Mức độ tương đối quan trọng của các khía cạnh này chịu ảnh hưởng bởi các yêu cầu đối với hoạt động dự kiến của kết cấu, độ bền và mỏi, và các yêu cầu quy định/ chứng nhận.

Các giá trị thay mới tối thiểu như được mô tả tại 5.1.2.1.3 cung cấp điều kiện cơ bản cho kho chứa nổi do đó là các yêu cầu về kích thước tối thiểu đối với phân cấp. Đồng thời, dựa trên ăn mòn dự kiến trong tương lai có thể xảy ra đối với tuổi thọ thiết kế tại vị trí hoạt động của kho chứa nổi, các kích thước tối thiểu yêu cầu tại thời điểm hoán cải có thể được xác định.

5.1.2.2.2 Quy trình đánh giá thay mới thép

5.1.2.2.2.1Bước đầu tiên trong việc xác định kích thước thay mới cho các yêu cầu hoán cải tàu thành kho chứa nổi là phải đánh giá lại các kích thước của tàu dựa trên vị trí hoạt động cụ thể của kho chứa nổi. Có thể sử dụng phần mềm phù hợp được chấp nhận để thực hiện giai đoạn Đánh giá kích thước ban đầu (ISE) của các đánh giá lại và để tính toán kích thước thay mới của một tàu hiện chuyển đổi sang một kho chứa nổi. Các kích thước được đánh giá lại xác định trong giai đoạn ISE, chúng được sử dụng để thiết lập các kích thước thay mới, cũng phải được kiểm chứng bằng các phân tích phần tử hữu hạn như là một phần của Đánh giá sức bền tổng thể (TSA).

5.1.2.2.2.2 Kích thước thay mới tối thiểu trong phạm vi 0,4L

Các Đánh giá kích thước ban đầu đánh giá sức bền của các kích thước dọc cho kho chứa nổi hoán cải. Việc đánh giá sức bền chủ yếu áp dụng cho các kết cấu trúc trong khu vực 0,4L giữa tàu và bao gồm thực hiện các bước sau đây:

a) Tính toán Hệ số khắc nghiệt của môi trường (ESFs) dựa trên các điều kiện môi trường nêu tại 4.1.3.

b) Xác định các kích thước được đánh giá lại:

1) Gán kích thước đầu vào ban đầu bằng cách giảm tấm đáy và sàn boong xuống 15% -20% của các kích thước hoàn công và sử dụng các kích thước hoàn công cho các nẹp gia cường;

2) Tính toán mô đun chống uốn của dầm tương đương và mô đun chống uốn của từng nẹp gia cường riêng rẽ;

3) Xác định các yêu cầu về độ bền cục bộ và độ bền của dầm tương đương đối với vị trí cụ thể ngoài khơi;

4) Kiểm tra xem các kích thước đầu vào có thỏa mãn cả các yêu cầu độ bền cục bộ và độ bền của dầm tương đương hay không. Nếu không thỏa mãn, điều chỉnh kích thước đầu vào và quay lại bước b 2);

5) Như một lựa chọn, các kích thước đầu vào có thể được điều chỉnh thêm với điều kiện phải thỏa mãn các yêu cầu về độ bền cục bộ và độ bền dầm tương đương;

6) Xác định kích thước đánh giá lại ban đầu là kích thước đầu vào.

c) Thiết lập kích thước thay mới:

1) Xác định các kích thước thay mới của các thành phần kết cấu dọc trên cơ sở tỷ lệ phần trăm cho phép hao mòn của Tiêu chuẩn trong Bảng 5.3;

2) Kiểm tra xem kích thước thay mới của các thành phần dọc (ví dụ như các tấm tôn và các dầm dọc) có thỏa mãn yêu cầu về panen cục bộ và mất ổn định nẹp gia cường hay không. Nếu không thỏa mãn, điều chỉnh lại các kích thước đánh giá lại và quay lại bước b) 2);

3) Tính các kích thước ăn mòn đáng kể (các kích thước bị ăn mòn lên đến 75% giới hạn cho phép);

4) Nhập ăn mòn dự kiến và tính giá trị thay mới.

d) Kiểm chứng các kích thước đánh giá lại và kích thước thay mới:

1) Kiểm tra tính thỏa mãn của kích thước đánh giá lại đối với yêu cầu độ bền uốn của dầm tương đương đối với điều kiện kiểm tra, sửa chữa và di chuyển;

2) Kiểm tra tính thỏa mãn của kích thước đánh giá lại đối với các yêu cầu về kích thước cục bộ và kích thước tổng thể của dầm tương đương;

3) Kiểm tra tính thỏa mãn của kích thước đánh giá lại đối với yêu cầu độ bền tới hạn của dầm tương đương như quy định tại 5.1.4.2.2.3;

4) Kiểm tra tính thỏa mãn của kích thước đánh giá lại đối với yêu cầu độ bền cắt của dầmtương đương;

5) Kiểm tra tính thỏa mãn của kích thước đánh giá lại đối với yêu cầu về độ bền và đập của các thành phần biên của két.

Nếu có bất kỳ yêu cầu nào nêu trên của giai đoạn ISE không thỏa mãn, điều chỉnh lại kích thướcđánh giá lại và quay lại bước b) 2).

e) Bảng kết quả thay mới phải tối thiểu bao gồm các thông tin sau:

1) Mô đun chống uốn (SM) của dầm tương đương thay mới và đánh giá lại so với boong và đáy;

2) Lập bảng kết quả sơ bộ của các phần tử như sau:

Nhận dạng phần tử, kích thước hoàn công, kích thước đánh giá lại (làm tròn 0,5 mm tới giá trị gần nhất), kích thước ăn mòn đáng kể, ăn mòn dự kiến do người dùng tự xác định, và kích thước nhà máy yêu cầu.

3) Kiểm tra kích thước đánh giá lại bằng phân tích phần tử hữu hạn (TSA);

4) Xác định kết quả cuối cùng của các phần tử riêng biệt theo 2);

Quy trình trên đây một quy trình lặp đi lặp lại vì nó cần một loạt các yêu cầu sức bền và mất ổn định phải được kiểm chứng. Sơ đồ dòng chảy trong Hình 5.3 minh họa các bước lặp cần thiết để xác định các kích thước đánh giá lại và thay mới trong khoảng 0,4L giữa tàu.

Quy trình được mô tả ở trên xác định các kích thước đánh giá lại và các kích thước thay mới trong vùng 0,4L giữa tàu. Các các kích thước được đánh giá và thay mới cho toàn bộ khối hàng cũng có thể được xác định theo quy trình tương tự. Để làm như vậy đòi hỏi các kích thước đánh giá lại vùng giữa tàu 0,4L và các đầu mút của khối hàng được tính toán bằng cách sử dụng các quy trình tương tự như mô tả ở trên, ngoại trừ răng các mô men uốn và các tảicục bộ cho yêu cầu kích thước tại những vùng cụ thể giữa 0,4L giữa tàu và các đầu mút của khối hàng được áp dụng trong quy trình thay vì các mô men uốn và tải trọng cục bộ cho các yêu cầu về kích thước giữa tàu. Các kích thước đánh giá lại trong khu vực khối hàng phải được kiểm chứng bằng phân tích phần tử hữu hạn (TSA).

5.1.2.2.2.3 Kích thước thay mới tối thiểu tại 0,125L tính từ hai đầu

Nếu 0,125L, tính từ hai đầu là thuộc khu vực khối hàng, các kích thước thay mới và kích thước đánh giá lại tại 0,125L có thể được xác định bằng cách lấy các kích thước hoàn công tại 0,125L tính từ hai đầu như là các kích thước đánh giá lại tại khu vực đó, hoặc bằng cách áp dụng quy trình được mô ra trong 5.1.2.2.2.2. Tuy nhiên, nếu 0,125L nằm ngoài phạm vi khối hàng thì các kích thước hoàn công tại 0,125L tính từ hai đầu sẽ được lấy làm kích thước đánh giá lại tại khu vực đó. Khi đó các kích thước thay mới sẽ được xác định theo các kích thước đánh giá lại.

Nếu có sự tăng hoặc giảm chiều dài tàu do việc hoán cải, các kích thước của 0,125L tính từ hai đầu phải được đánh giá theo chiều dài mới. Trong trường hợp tăng chiều dài, có thể cần thiết phải sửa đổi kết cấu hoặc xem xét thay mới sớm đối với các kích thước tại hai đầu.

5.1.2.2.2.4 Kích thước thay mới tối thiểu của phạm vi 0,4L giữa tàu và 0,125L tính từ hai đầu

Nếu các kích thước thay mới và kích thước đánh giá lại của khối hàng được xác định bởi quy trình được mô tả trong 5.1.2.2.2.2, thì các kích thước thay mới và kích thước đánh giá lại đã được xác định. Nếu không, các phần tử dọc liên tục của dầm tương đương phải được duy trì trong suốt 0,4L giữa tàu, và sau đó có thể được giảm dần ở ngoài phạm vi 0,4L với điều kiện phải thỏa mãn các yêu cầu đối với dầm tương đương và độ bền cục bộ.

Trong trường hợp các kích thước được dựa trên đường cong bao của mô men uốn trên nước tĩnh, các hạng mục thuộc mô đun chống uốn mặt cắt ngang dầm tương đương giữa tàu phải được mở rộng nếu cần thiết để thỏa mãn yêu cầu mô đun chống uốn mặt cắt ngang dầm tương đương tại vị trí được xét.

Ghi chú 1: Xem Bảng 5.3 đối với các giới hạn hao mòn cho phép riêng biệt

Hình 5.4 - Sơ đồ dòng chảy - Xác định kích thước đánh giá lại và thay mới trong phạm vi 0,4L giữa tàu đối với hoán cải kho chứa nổi dạng tàu⁽¹⁾

Hình 5.4 (tiếp)

Hình 5.4 (tiếp)

Ghi chú:

4 Bảng thay mới tối thiểu phải bao gồm mô đun chống uốn (SM) theo các giá trị đánh giá lại và thay mới của dầm tương đương đối với boong và đáy cũng như các thông tin phần tử riêng sau: Định danh phần tử, kích thước hoàn công, kích thước đánh giá lại (làm tròn tới 0,5 mm tới giá trị gần hơn), kích thước thay mới, kích thước thực, ăn mòn dự kiến do người dùng xác định, kích thước yêu cầu bởi nhà máy.

5 Các kích thước cơ bản đánh giá lại được sử dụng trong phân tích tích phần tử hữu hạn là các kích thước cơ bản (net) của kích thước nhỏ hơn trong số kích thước đánh giá lại (làm tròn 0,5 tới giá trị gần nhất) và kích thước hoàn công.

Ghi chú 6: Kiểm tra mất ổn định của các nẹp gia cường dọc

Với

d_w = Chiều cao của bản thành, mm

b_flg-out = Chiều rộng của cánh lớn hơn của bản cánh, mm

Bảng 5.3 - Hao mòn riêng cho phép, kho chứa nổi đóng mới và hoán cải từ tàu chiềudài 90 mét trở lên ^(1,2,3)

Lưu ý:

1 Các hao mòn riêng có thể chấp nhận được,miễn là SM không nhỏ hơn 90% của giá trịSM lớn hơn yêu cầu: a) tại thời điểm đóng mới hoặc hoán cải hoặc; b) theo 5.1.1.2.1 của Tiêu chuẩn này.

2 Với các tàu dầu dài từ 130 m trở lên và trên 10 tuổi, tính toán diện tích mặt cắt phải được thực hiệnphù hợp với yêu cầu của đơn vị giám sát.

3 Với các tàu được đóng theo Quy phạm của các tổ chức phân cấp khác, phải được xem xét riêng.

4 Các dải tôn giữa đáy phải được thay mới khi chúng đạt tới chiều dày cho phép tối thiểu cho các tấm tôn đáy liền kề.

5.1.2. 3 Xem xét mỏi (tuổi thọ mỏi còn lại)

5.1.2.3.1 Giới thiệu

Kết cấu tàu hiện có sẽ tích lũy một số thiệt hại mỏi do các hoạt động trước đây cũng như hao mòn thép do ăn mòn và mài mòn. Để tính toán thiệt hại mỏi đã xảy ra và để xác định tuổi thọ mỏi còn lại, đánh giá mỏi của chi tiết kết nối kết cấu sẽ được thực hiện theo các bước sau:

a) Xác định thiệt hại mỏi đã xảy ra do các hoạt động trước đây như một tàu thương mại, và tại vị trí lắp đặt trước đây, nếu có;

b) Xác định thiệt hại mỏi sẽ xảy ra trong quá trình di chuyển đến vị trí lắp đặt;

c) Tính tổng thiệt hại mỏi tác dụng do các chi tiết kết nối trong các hoạt động nêu trên;

d) Tính toán tuổi thọ mỏi còn lại trong các chi tiết kết nối của các nẹp gia cường dọc cho các hoạt động cụ thể tại vị trí của kho chứa nổi;

e) Đưa ra các yêu cầu thay mới hoặc gia cường đối với bất kỳ kết nối của nẹp gia cường nào không chỉ ra đầy đủ tuổi thọ mỏi còn lại tại vị trí lắp đặt.

5.1.2.3.2 Tuổi thọ mỏi còn lại

Trên cơ sở áp dụng tiêu chuẩn hư hỏng mỏi tích lũy Palmgren -Miner khi tỷ số hư hỏng tích lũy bằng 1,0, chi tiết kết nối được giả định là hỏng. Xem xét tỷ số thiệt hại do mỏi cho hoạt động trước đây đến thời điểm hoán cải và giai đoạn tại nơi hoán cải, điều này có thể được thể hiện như sau:

S_PriorConv/L_P,PriorConv + L_R,PostConv/L_P,PostConv = 1

L_R,PostConv = L_P,PostConv x (1- S_PriorConv/L_P,PriorConv)

Với:

L_P,PriorConv = tuổi thọ mỏi còn lại cho hoạt động tại vị trí hoạt động, hoán cải hiện tại

L_P,PostConv = tuổi thọ mỏi dự đoán (thiết kế) còn lại cho hoạt động tại hiện trường, hoán cải hiện tại

S_PriorConv = số năm hoạt động trước khi hoán cải

L_P,PriorConv = tuổi thọ mỏi dự đoán (thiết kế) trước khi hoán cải

5.1.2.3.3 Tuổi thọ mỏi còn lại cho các liên kết của dầm dọc

Đối với tàu được hoán cải thành kho chứa nổi, nếu các tuyến hoạt động thương mại trong quá khứ và vị trí hoạt động dự kiến đã thỏa mãn, các tuổi thọ mỏi của cả giai đoạn trước và sau hoán cải có thể được tính toán bằngphần mềm phù hợp được chấp nhận. Phần mềm tính toán kích thước ban đầu được sử dụng để đánh giá phản ứng mỏi của các liên kết của nẹp gia cường dọc. Phần mềm tính toán các hệ số khắc nghiệt của môi trường đối với mỏi (các hệ số α) cho các tuyến hoạt động thương mại trước đây và cho vị trí hoạt động dự kiến. Khi hệ số αlớn hơn 1,0, nó thể hiện sự tăng lên của tuổi thọ mỏi do các điều kiện môi trường được giảm bớt so với môi trường Bắc Đại Tây Dương (nơi có hệ số αbằng 1,0). Một khi các hệ số này đã được thiết lập, công thức nêu trên có thể được sửa đổi để phù hợp với môi trường khác so với môi trường Bắc Đại Tây Dương (hoạt động không hạn chế) như sau:

L_R,PostConv = (20/DM_Comb)x[1 - Σ(S_Route-i / α_Route-i) / L_P,Tanker- Σ(S_{His Site-i}/α_{His Site-i}/L_PS_Transit / α_Transit) / L_P,Transit]

Với

L_R,PostConv = Tuổi thọ mỏi còn lại tại vị trí hoạt động sau hoán cải của kết nối không sửa đổi

S_Route-i = Số năm hoạt động trên tuyến cũ thứ i

S_HisSite-i = Số năm hoạt động tại vị trí lắp đặt cũ thứ i

S_Transit = Số năm hoạt động tại giai đoạn di chuyển

L_P,Tanker = Tuổi thọ mỏi dự đoán đối với giai đoạn tàu dầu trên cơ sở môi trường Bắc Đại Tây Dương

L_P,Site = Tuổi thọ mỏi dự đoán đối với vị trí lắp đặt cũ trên cơ sở môi trường Bắc Đại Tây Dương

L_P,Transit = Tuổi thọ mỏi dự đoán đối với giai đoạn di chuyển trên cơ sở môi trường Bắc Đại Tây Dương

α_Route-i = Hệ số môi trường khắc nghiệt đối với tuyến cũ thứ i, xem B.3.

α_HisSite-i = Hệ số môi trường khắc nghiệt đối với vị trí lắp đặt cũ thứ i, xem B.3.

α_Transit = Hệ số môi trường khắc nghiệt đối với điều kiện di chuyển, xem B.3.

DM_Comb = Hư hại mỏi tổ hợp sau hoán cải, xem C.10.

Ý nghĩa của Σ(S_Route-i/α_Route-i) và Σ(S_{His Site-i}/α_HisSite-i) là bình quân điều chỉnh cho các tuyến hoạt động và vị trí lắp đặt trước đây cho mỗi một kết nối của các nẹp gia cường dọc được tính toán theo phần mềm phù hợp được chấp nhận.

Tính toán tuổi thọ mỏi còn lại chỉ được sử dụng đối với các chi tiết nối sẵn có trước khi hoán cải và không được sửa đổi bằng bất kỳ cách nào trong thời gian hoán cải. Đối với các chi tiết nối của các phần tử dọc mới được thêm vào hoặc các chi tiết được sửa đổi trong quá trình hoán cải, tuổi thọ mỏi dự đoán hoặc tuổi thọ mỏi thiết kế được tính toán cho môi trường tại vị trí lắp đặt sau hoán cải sẽ được áp dụng.

5.1.2.3.4 Tuổi thọ mỏi còn lại của các liên kết của sống và dầm ngang

Các liên kết tại đầu mút của dầm và sống nằm ngang với các vách ngang, chân mã trên mạn, đáy, boong và vách dọc phải được kiểm tra độ bền mỏi bằng đánh giá mỏi bằng mô hình phần tử hữu hạn. Đối với mục đích kiểm tra này, để ước tính ứng suất danh nghĩa tại các liên kết, có thể sử dụng mô hình phần tử hữu hạn chiều dài ba két được sử dụng trong đánh giá độ bền tổng thể (TSA). Bằng việc áp dụng phương pháp ứng suất danh nghĩa tương tự sử dụng đối với đánh giá mỏi của các liên kết của nẹp gia cường dọc, các tuổi thọ mỏi được ước tính cho các liên kết của phần tử ngang. Nếu các chi tiết được xem là nguy hiểm (critical) theo kết quả của quá trình kiểm tra này, phải thực hiện một đánh giá mỏi chi tiết hơn trên cơ sở ứng suất điểm nóng, sử dụng một phân tích phần tử hữu hạn lưới mịn của chi tiết liên kết. Phương pháp sử dụng để tính toán tuổi thọ mỏi trước đó và còn lại là tương tự như được mô tả đối với các liên kết của nẹp dọc tại 5.1.2.3.2.

Tuổi thọ mỏi được tính toán bằng:

L_R,PostConv = (20/DM_Comb)x[1 - Σ((S_Route-i / 20) x DM_Route-i) - Σ((S_{His Site-i}/20)x DM_{His Site-i}) -(S_Transit/20) / DM_Transit]

Ý nghĩa của Σ((S_Route-i/ 20) x DM_Route-i) và Σ((S_HisSite-i/20)x DM_HisSite-i) là bình quân điều chỉnh cho các tuyến đường khác nhau và vị trí hoạt động cũ được tính toán trên cơ sở các giá trị điều chỉnh Bê-ta từ phần mềm phù hợp được chấp nhận.

5.1.3  Các yêu cầu thiết kế kết cấu

5.1.3.1  Quy định chung

5.1.3.1.1 Xem xét thiết kế và các yêu cầu chung

5.1.3.1.1.1Quy định chung

Các yêu cầu về độ bền quy định trong chương này dựa vào cách tiếp cận một con tàu “thực” (a “net” ship). Khi xác định các kích thước yêu cầu và thực hiện phân tích kết cấu và đánh giá độ bền, các giá trị ăn mòn thiết kế danh nghĩa được cho tại Bảng 5.4 phải được khấu trừ.

5.1.3.1.1.2 Các yêu cầu về kích thước ban đầu

Các yêu cầu ban đầu đối với tôn, mô đun chống uốn của các dầm dọc/ nẹp gia cường, và kích thước của các kết cấu đỡ chính phải được xác định phù hợp với mục 5.1.4.2 đối với con tàu “thực”. Các giá trị của tàu “thực” phải được sử dụng để đánh giá bổ sung như yêu cầu tại các mục dưới đây. Sau đó, các giá trị ăn mòn thiết kế danh nghĩa liên quan được cộng thêm vào để đạt được các yêu cầu đầy đủ về kích thước.

5.1.3.1.1.3Đánh giá độ bền - Các dạng phá hủy

Đánh giá tổng thể về kết cấu, được xác định trên cơ sở các chỉ tiêu về độ bền ban đầu tại mục 5.1.4.2, phải được tiến hành theo ba dạng phá hủy dưới đây:

a) Chảy vật liệu

Cường độ của ứng suất tính toán được phải không lớn hơn trạng thái giới hạn chảy được nêu tại 5.1.4.3.2.1 cho tất cả các trường hợp tải trọng quy định tại 5.1.3.2.5.

b) Mất ổn định và độ bền tới hạn

Đối với mỗi phần tử đơn lẻ, tôn hoặc pa-nen được gia cường, mất ổn định và độ bền tới hạn phải thỏa mãn các yêu cầu quy định tại 5.1.4.3.3, độ bền tổng thể của dầm tương đương phải thỏa mãn quy định tại 5.1.4.2.2.3 và Phụ lục D.

c) Mỏi

Phải phân tích độ bền mỏi của các chi tiết kết cấu và các mối hàn nối trong khu vực chịu ứng suất cao theo quy định tại 5.1.4.3.5.

5.1.3.1.1.4 Các kích thước thực và các giá trị ăn mòn thiết kế danh nghĩa (NDCV)

a) Quy định chung

Chiều dày hoặc các kích thước “thực” phải tương ứng với độ bền tối thiểu quy định tại 5.1.3 bất kể tuổi thọ vận hành thiết kế của kho chứa nổi. Để bổ sung cho lớp sơn bảo vệ được quy định tại Tiêu chuẩn này đối với các két dằn, các giá trị ăn mòn tối thiểu cho tôn và các phần tử kết cấu như quy định tại Bảng 5.4 và Hình 5.5 phải được cộng thêm vào các kích thước thực. Các giá trị ăn mòn tối thiểu này là giá trị dự kiến cho tuổi thọ vận hành thiết kế 20 năm. Khi tuổi thọ thiết kế lớn hơn 20 năm, các giá trị ăn mòn tối thiểu của các kết cấu thân phải được tăng thêm theo quy định tại 5.1.3.1.1.4b). Các giá trị tối thiểu này được đưa ra chỉ với mục đích để đáp ứng các yêu cầu về kích thước và chỉ tiêu độ bền như quy định tại 5.1.3.1.1.1, và chúng không được hiểu là các tiêu chuẩn thay mới.Tại một số khu vực như các vùng chịu ứng suất cao có quan điểm rằng tốc độ ăn mòn dự đoán đối với các phần tử kết cấu cao hơn, các giới hạn biên thiết kế bổ sung có thể được xem xét đối với các phần tử kết cấu chính và kết cấu tới hạn để giảm chi phí sửa chữa và bảo dưỡng. Các ảnh hưởng có lợi của các giới hạn biên thiết kế này đối với việc giảm ứng suất và tăng mô đun chống uốn hiệu dụng của dầm tương đương có thể được tính đến một cách thích hợp trong quá trình đánh giá thiết kế.

b) Giá trị ăn mòn thiết kế danh nghĩa đối với tuổi thọ thiết kế lớn hơn 20 năm

Khi tuổi thọ thiết kế kết cấu lớn hơn 20 năm, các giá trị ăn mòn tối thiểu (NDCV) của các kết cấu thân phải được tăng thêm từ các giá trị nêu tại theo quy định tại Bảng 5.4 như sau:

1) Đối với tôn và các phần tử kế cấu với NDCV là 2,0 mm cho tuổi thọ thiết kế là 20 năm, bổ sung thêm 0,1 mm cho mỗi năm tuổi thọ thiết kế lớn hơn 20 năm. Ví dụ: NDCV là 2,5 mm cho tuổi thọ thiết kế là 25 năm;

2) Đối với tôn và các phần tử kế cấu với NDCV là 1,5 mm cho tuổi thọ thiết kế là 20 năm, bổ sung thêm 0,075 mm cho mỗi năm tuổi thọ thiết kế lớn hơn 20 năm. Ví dụ: NDCV là 1,875 mm cho tuổi thọ thiết kế là 25 năm;

3) Đối với tôn và các phần tử kế cấu với NDCV là 1,0 mm cho tuổi thọ thiết kế là 20 năm, bổ sung thêm 0,05 mm cho mỗi năm tuổi thọ thiết kế lớn hơn 20 năm. Ví dụ: NDCV là 1,25 mm cho tuổi thọ thiết kế là 25 năm;

4) Đối với các không gian trống, không thay đổi NDCV vì chúng được coi là độc lập với tuổi thọ thiết kế.

Các giá trị NDCV phải được xem là các giá trị ăn mòn thiết kế danh nghĩa tối thiểu. Ăn mòn thực tế có thể nhiều hơn hoặc ít hơn các giá trị NDCV. Người thiết kế hoặc chủ công trình có thể quy định các giới hạn biên ăn mòn thiết kế bổ sung dựa trên các kế hoạch bảo dưỡng.

Việc làm tròn chiều dày tính toán được phải lấy là nửa mi-li-mét gần nhất. Ví dụ:

• Đối với 10,75 ≤ t_calc< 11,25 mm, chiều dày yêu cầu là 11 mm;

• Đối với 11,25 ≤ t_calc< 11,75 mm, chiều dày yêu cầu là 11,5 mm.

Khi sai khác giữa chiều dày thực yêu cầu và chiều dày thực được đề xuất nhỏ hơn 0,25 mm, chiều dày thực được đề xuất sẽ được chấp nhận nếu chiều dày tổng yêu cầu được làm tròn nhỏ hơn hoặc bằng chiều dày tổng được đề xuất.

Bảng 5.4 -Giá trị ăn mòn thiết kế danh nghĩa (NDCV)

Hình 5.5 - Giá trị ăn mòn thiết kế danh nghĩa (NDCV)

5.1.3.1.1.5 Phạm vi áp dụng

a) Kích thước kho chứa nổi và tỷ lệ kích thước

Các yêu cầu trong Chương này áp dụng cho kho chứa nổi dạng tàu vỏ kép dự kiến hoạt động trong vùng không hạn chế, có chiều dài từ 150 mét trở lên, và có các thông số nằm trong dải quy định tại 1.1.1 và 13.1.1 Phần 2A của TCVN 6259 : 2003.

b) Các dạng kho chứa nổi

Các công thức để xác định tải trọng thiết kế và các yêu cầu về độ bền, như quy định tại mục 0 và 5.1.4.2, được áp dụng cho kho chứa nổi dạng tàu vỏ kép. Đối với kho chứa nổi dạng tàu vỏ đơn, các thông số sử dụng trong các công thức phải được điều chỉnh theo cấu hình kết cấu và các mẫu tải trọng được nêu tại mục 5.1.4.5. Quy trình đánh giá độ bền và tiêu chí phá hủy, như quy định tại mục 5.1.4.3, được áp dụng cho tất cả các kho chứa nổi dạng tàu.

Kho chứa nổi dạng tàu vỏ kép là kho chứa nổi một thân có các két nước dằn mạn hoặc các không gian không chứa hàng khác chiếm toàn bộ chiều cao mạn, và có đáy đôi là các két nước dằn hoặc các không gian không chứa hàng khác chiếm toàn bộ chiều rộng thân kho chứa nổi dọc theo toàn bộ khu vực chứa hàng, nhằm mục đích ngăn ngừa hoặc tối thiểu là giảm lượng hàng lỏng tràn ra ngoài khi xảy ra sự cố mắc cạn hoặc va chạm. Kích thước và thể tích của các két hoặc không gian ở mạn hoặc đáy đôi này phải tuân thủ MARPOL 73/78 và các Quy chuẩn kỹ thuật quốc gia có liên quan.

Kho chứa nổi dạng tàu mạn kép, đáy đơn là kho chứa nổi một thân có các két nước dằn mạn hoặc các không gian không chứa hàng khác chiếm toàn bộ chiều cao mạn, và có kết cấu đáy đơn.

Kho chứa nổi dạng tàu vỏ đơn là kho chứa nổi một thân không có mạn kép và không gian đáy đôi phù hợp với định nghĩa ở trên về kho chứa nổi dạng tàu vỏ kép.

c) Tính toán trực tiếp

Tính toán trực tiếp để xác định các tải trọng thiết kế và thiết lập các chỉ tiêu về độ bền thay thế trên cơ sở các nguyên tắc đầu tiên được chấp nhận để xem xét, với điều kiện là tất cả các dữ liệu hỗ trợ, quy trình phân tích và các kết quả tính toán phải được lập hồ sơ đầy đủ và trình nộp để xem xét. Về vấn đề này, phải có sự xem xét thích đáng đối với các điều kiện môi trường, xác suất xuất hiện, các điểm không rõ ràng về dự báo tải trọng và phản ứng và độ tin cậy của kết cấu trong quá trình vận hành.

5.1.3.1.1.6Các cơ cấu bên trong

a) Các đặc trưng của tiết diện ngang của các phần tử kết cấu

Các đặc trưng hình học của các phần tử kết cấu có thể được tính toán trực tiếp từ các kích thước của tiết diện ngang và tôn kèm. Đối với phần tử kết cấu với góc θ (xem Hình 5.6) giữa bản thành và tôn kèm không nhỏ hơn 75 độ, mô đun chống uốn, tiết diện ngang và mô men quán tính của bản thành của tiết diện “tiêu chuẩn” (θ = 90 độ) có thể được sử dụng mà không cần điều chỉnh. Khi góc θ nhỏ hơn 75 độ, các đặc trưng hình học của tiết diện ngang phải được tính toán trực tiếp so với trục song song với tôn kèm (xem Hình 5.6).

Đối với các dầm dọc, khung và nẹp gia cường, mô đun chống uốn có thể xác định theo công thức sau:

SM=α_θSM₉₀

Trong đó:

α_θ = 1,45 - 40,5/θ

SM₉₀ = mô đun chống uốn tạiθ = 90 độ

Diện tính tiết diện hiệu dụng của bụng dầm có thể xác định theo công thức sau:

A = A₉₀ sin θ

Trong đó:

A₉₀ = diện tích mặt cắt hiệu dụng tại θ = 90 độ

Mô men quán tính hiệu dụng có thể được xác định theo công thức sau:

I = α_θ/₉₀

Trong đó:

α_θ = 1,45 - 40,5/θ

I₉₀ = mô men quán tính hiệu dụng tại θ = 90 độ

Trong công thức trên, θ được tính bằng độ.

Hình 5.6 - Giá trị ăn mòn thiết kế danh nghĩa (NDCV)

b) Thiết kế chi tiết

Thiết kế chi tiết các cơ cấu bên trong phải tuân thủ các hướng dẫn có thể áp dụng được nêu trong Chương 27, Phần 2A củaTCVN 6259 : 2003 và 5.1.4.2.1.3 của Tiêu chuẩn này.

Xem thêm Phụ lục C “Đánh giá độ bền mỏi của các kho chứa nổi dạng tàu”.

5.1.3.1.1.7 Sự gián đoạn

Phải có sự xem xét đặc biệt để chống lại ứng suất cục bộ tại các đầu mút của các không gian chứa dầu hàng, kết cấu thượng tầng, và toàn bộ kết cấu nói chung. Đầu mút của các vách dọc chính phải được vuốt thon một cách thích hợp, và các vách dọc hiệu dụng ở phần thượng tầng đuôi tàu phải được bố trí sao cho có được sự liên tục có hiệu quả giữa kết cấu trong không gian chứa hàng chính và kết cấu bên trên. Khi sự gián đoạn của kết cấu thượng tầng nằm trong khu vực 0,5L giữa tàu, các kích thước của vỏ tàu và boong ở khu vực giữa tàu 0,4L có thể cần mở rộng để tạo ra sự chuyển tiếp dần dần của kết cấu, và dải tôn mép boong và dải tôn mép mạn phải được tăng thêm. Xem 5.1.4.2.5.1 và Tôn boong. Khi có sự gián đoạn ở thượng tầng mũi tàu hoặc thượng tầng đuôi ở xa khu vực 0,5L giữa tàu, các yêu cầu đối với dải tôn mép boong và dải tôn mép mạn, như quy định tại 5.1.4.2.5.1 và 5.1.4.2.5.2, có thể được sửa đổi.

5.1.3.1.1.8Điều chỉnh

Kho chứa nổi dạng tàu loại đặc biệt hoặc có thiết kế khác với các điều được nêu trong Tiêuchuẩn này sẽ được xem xét đặc biệt trên cơ sở độ bền tương đương.

5.1.3.1.1.9 Hướng dẫn xếp hàng

Hướng dẫn xếp hàng phải tuân thủ các yêu cầu tại 8.1.1, Phần 2A-T của TCVN 6259 : 2003, ngoại trừ điều 5.1.4.2.3.3 của Tiêu chuẩn này sẽ được áp dụng cho ứng suất cắt cho phép.

5.1.3.1.1.10Cài đặt van an toàn quá áp và chân không

Các van an toàn quá áp và chân không của các két dầu hàng phải được cài đặt tại áp suất phù hợp sao cho đảm bảo các yêu cầu tại 11.6 Phần 5 của TCVN 6259 : 2003.

Phải chú ý đặc biệt tới việc áp suất cài đặt cao hơn của van có thể được yêu cầu để các hệthống kiểm soát hơi hàng hoạt động hiệu quả khi chúng được lắp đặt.

5.1.3.1.1.11 Bảo vệ kết cấu

Đối với các yêu cầu bảo vệ kết cấu, xem Chương 23 Phần 2A và 6.2 Phần 2A-T của TCVN 6259 : 2003

5.1.3.1.1.12 Sơn phủ chứa nhôm

Sơn phủ chứa nhôm không được sử dụng trong các két hàng, trên mặt boong của két thuộc các két hang, và trong buồng bơm và các két cách ly, hoặc tại bất kỳ khu vực nào mà hơi dầu có thể tích tụ, trừ khi được chứng minh bởi các thử nghiệm thích hợp thể hiện được rằng việc sử dụng loại sơn phủ này không làm tăng nguy cơ cháy.

5.1.3.1.2 Các yêu cầu đặc biệt đối với điều kiện toàn tải (deep loading)

5.1.3.1.2.1 Quy định chung

Khi kho chứa nổi dự kiến hoạt động tại mạn khô tối thiểu được cho phép bởi Công ước quốc tế về mạn khô, 1966 đối với các tàu kiểu A, phải tuân thủ các điều kiện quy định từ 5.1.3.1.2.2 đến 5.1.3.1.2.5.

5.1.3.1.2.2 Miệng buồng máy

thượng tầng kín, hoặc bởi lầu có độ bền tương đương. Chiều cao của các kết cấu như vậy không được nhỏ hơn 2,3 m.Các vách tại các đầu mút mũi của các kết cấu này phải có kích thước không nhỏ hơn giá trị yêu cầu đối các vách mũi của thượng tầng (xem 16.2 Phần 2A của TCVN 6259 : 2003). Miệng buồng máy có thể lộ thiên, với điều kiện chúng được gia cường đặc biệt và không có lỗ chui cho phép tiếp cận trực tiếp từ boong mạn khô vào không gian buồng máy.

Tuy nhiên, một cửa thỏa mãn các yêu cầu quy định tại 18.3.4 Phần 2A của TCVN 6259 : 2003 có thể được cho phép lắp đặt trên miệng buồng máy lộ thiên, với điều kiện nó dẫn tới một không gian hoặc lối đi được chế tạo khỏe tương đương với miệng buồng máy và tách biệt với buồng máy bởi một cửa thứ 2 thỏa mãn các yêu cầu tại 18.3.4 Phần 2A củaTCVN 6259 : 2003. Ngưỡng cửa của cửa bên ngoài không được nhỏ hơn 600 mm, và ngưỡng cửa của cửa thứ 2 không được nhỏ hơn 230 mm.

Miệng buồng máy thông thường phải được bảo vệ bởi một boong thượng tầng đuôi kín hoặc Lối tiếp cận

Phải bố trí lối tiếp cận thỏa mãn yêu cầu để thuyền viên tiếp cận một cách an toàn đến tất cả các khu vực được sử dụng cho các công việc cần thiết trên kho chứa nổi. Xem Chương 33, Phần 2A hoặc 5.5 Phần 2A-T của TCVN 6259 : 2003.

5.1.3.1.2.3 Miệng hầm

Các miệng hầm lộ thiên trên boong mạn khô và thượng tầng mũi hoặc trên đỉnh của thùng giãn nở (expansion trunks) phải được trang bị nắp đậy bằng thép kín nước hữu hiệu. Việc sử dụng vật liệu không phải bằng thép phải được xem xét đặc biệt.

5.1.3.1.2.4 Bố trí thoát nước

Các kho chứa nổi dạng tàu với mạn chắn sóng phải lắp đặt các lan can hở tối thiểu cho một nửa chiều dài phần lộ thiên của boong mạn khô và boong thượng tầng, hoặc phải bố trí biện pháp thoát nước có hiệu quả khác. Phần mép trên của dải tôn mép mạn phải được giữ sao cho thấp nhất có thể. Khi các thượng tầng được nối với nhau bằng các hầm, phải lắp đặt các lan can hở cho toàn bộ chiều dài phần lộ thiên của boong mạn khô.

5.1.3.1.2.5 Ngập nước

Phải chú ý đến các yêu cầu của Công ước quốc tế về mạn khô, 1966, rằng các kho chứa nổi dạng tàu có chiều dài mạn khô lớn hơn 150 m (xem 1.2.21 Phần 1A của TCVN 6259 : 2003) có mạn khô được ấn định nhỏ hơn giá trị chỉ dựa vào Bảng B, phải có khả năng chịu được ngập một số khoang nhất định.

5.1.3.1.2.6 Ống thông gió

Các ống thống gió cho các không gian bên dưới boong mạn khô phải được gia cường đặc biệt hoặc được bảo vệ bởi thượng tầng hoặc các biện pháp hữu hiệu khác. Xem 21.6 Phần 2A hoặc11.1.2 Phần 2A-T của TCVN 6259 : 2003

5.1.3.1.3 Bố trí

5.1.3.1.3.1Quy định chung

Việc bố trí kho chứa nổi phải thỏa mãn các yêu cầu tại Phụ lục 1 của Công ước quốc tế về ngăn ngừa ô nhiễm do tàu gây ra liên quan đến tách biệt các két dằn (Quy định 13), các vị trí bảo vệ chúng (Quy định 13E - trong trường hợp áp dụng quy định 13F (4) hoặc (5)), các vấn đề về va chạm hoặc mắc cạn (Quy định 13F), tràn dầu theo giả thuyết (Quy định 23), giới hạn về kích thước và bố trí các két hàng (Quy định 24) và các két lắng [(Quy định 15 (2) (c)]. Giấy chứng nhận quốc tế về ngăn ngừa ô nhiễm do dầu được cấp bởi Chính quyền treo cờ có thể được chấp nhận như là bằng chứng về sự thỏa mãn các yêu cầu này.

5.1.3.1.3.2Phân khoang

Chiều dài của các két, vị trí của các hầm giãn nở và vị trí của các vách dọc phải được bố trí để tránh ứng suất động quá mức trong kết cấu thân.

5.1.3.1.3.3 Khoang cách ly

Các khoang cách ly, hoàn toàn kín dầu và được thông hơi, và có chiều rộng đủ theo yêu cầu để tiếp cận, phải được bố trí hợp lý để tách biệt tất cả các két hàng khỏi khu vực bếp và nhà ở, các khu vực hàng tổng hợp bên dưới boong liên tục cao nhất, buồng nồi hơi và các khu vực có chứa máy đẩy hoặc máy khác nơi thường xuất hiện nguồn đánh lửa. Các buồng bơm, các khoang được bố trí chỉ để cho nước dằn và két dầu nhiên liệu có thể được xem là các khoang cách ly thỏa mãn các yêu cầu này.

5.1.3.1.3.4 Các vách kín khí

Phải bố trí các vách kín khí nhằm mục đích để tách biệt tất cả các bơm hàng và đường ống khỏi các không gian chứa bếp, nồi hơi, máy đẩy, các thiết bị điện hoặc các máy, nơi thường có nguồn đánh lửa. Các vách này phải tuân thủ các yêu cầu áp dụng tại Phần 9, Phần 10, Phần 11 của TCVN 6259 : 2003

5.1.3.1.3.5 Bảo vệ ca tốt

a) Bản vẽ lắp đặt a nốt

Khi các a nốt hy sinh được lắp đặt trong các két hàng và các két dằn liền kề, vật liệu, cách bố trí và các bản vẽ chi tiết về lắp đặt a nốt phải được trình nộp để thẩm định.

b) Các a nốt bằng ma giê và hợp kim ma giê

Không được sử dụng các a nốt ma giê và hợp kim ma giê.

c) A nốt nhôm

Các a nốt bằng nhôm có thể được sử dụng trong các két hàng trên kho chứa nổi dạng tàu, nhưng chỉ dùng ở các vị trí có năng lượng tiềm tàng không vượt quá 275 N-m. Chiều cao của a nốt phải được đo từ đáy két đến tâm của a nốt và trọng lượng phải được lấy là trọng lượng của a nốt sau khi được gắn vào, bao gồm cả các thiết bị đi kèm và thêm vào.

Khi a nốt nhôm được đặt trên các bề mặt nằm theo phương ngang, như các sống của vách ngăn có chiều rộng không nhỏ hơn 1 m và có bản thành thẳng đứng hoặc tấm phẳng nhô lên không nhỏ hơn 75 mm cao hơn bề mặt ngang, chiều cao của a nốt có thể được đo từ bề mặt này.

Các a nốt nhôm không được bố trí dưới miệng két hoặc các lỗ mở trên boong trừ khi chúng được bảo vệ khỏi các vật rơi bằng kim loại bởi kết cấu két liền kề.

d) Gắn a nốt

Các a nốt phải có lõi thép đủ cứng để tránh gây ra cộng hưởng trong kết cấu đỡ a nốt, và các lõi phải được thiết kế sao cho giữ được a nốt kể cả trường hợp nó bị mòn.

Các lõi thép phải được gắn vào kết cấu bằng các mối hàn liên tục có chiều dài tối thiểu là 75 mm. Ngoài ra, chúng có thể được gắn vào kết cấu đỡ tách biệt băng bu lông. Phải sử dụng tối thiểu 2 bu lông với đai ốc chống tuột.

Các kết cấu đỡ tại mỗi đầu của a nốt không được gắn vào bộ phận của kết cấu có thể dịch chuyển độc lập.

Vật chèn vào a nốt và kết cấu đỡ được hàn trực tiếp vào kết cấu phải được bố trí sao cho các mối hàn không phải là nguồn gây ra tăng ứng suất.

5.1.3.1.3.6 Các cửa trên các vách buồng bơm

Khi đặt các cửa cố định trên các vách giữa giữa buồng bơm với buồng máy hoặc không gian không nguy hiểm khác, chúng phải đảm bảo được tính toàn vẹn về kín khí và kín nước của vách. Các cửa phải được bảo vệ có hiệu quả chống lại khả năng bị hư hỏng cơ khí và phải là cửa chống cháy. Cửa có bản lề phải được bọc bằng thép với chốt bản lề không gỉ và được gắn chặt từ phía không gian không nguy hiểm. Lớp bọc phải có độ bền và tính toàn vẹn tương đương với vách không bị khoét lỗ. Ngoại trừ trường hợp có ảnh hưởng đến chức năng của cửa, các lớp bọc phải được gắn ở vị trí đóng. Việc sử dụng vật liệu bọc khác với thép phải được xem xét đặc biệt. Các thiết bị chiếu sáng có độ bền và tính toàn vẹn tương đương với vỏ bọc cửa có thể được chấp nhận là lựa chọn để thay thế.

5.1.3.1.3.7 Vị trí các lỗ khoét tại két dầu hàng

Các lỗ khoét tại két dầu hàng, bao gồm cả các lỗ khoét để làm sạch két, mà không yêu cầu phải kín khí tại mọi thời điểm trong quá trình vận hành bình thường của kho chứa nổi, không được bố trí ở không gian kín. Để đạt được yêu cầu này, các không gian chỉ mở một phía phải được xem là không gian kín. Xem thêm tại 5.1.3.1.3.12.

5.1.3.1.3.8 Kết cấu chống cháy

Phải thỏa mãn các yêu cầu phù hợp tại Chương 9, Phần 5 của TCVN 6259 : 2003.

5.1.3.1.3.9Bố trí các không gian

a) Các két phía trước vách chống va

Các két phía trước các vách chống va không được bố trí để chứa dầu hoặc chất lỏng khác có khả năng cháy.

b) Các không gian đáy đôi và các không gian két mạn

Đối với kho chứa nổi có trọng tải lớn hơn hoặc bằng 5000 tấn, các không gian đáy đôi hoặc các không gian két mạn liền kề với các két dầu hàng phải được bố trí chứa nước dằn, hoặc làm không gian không chứa hàng và các két dầu nhiên liệu.

5.1.3.1.3.10 Lối tiếp cận đến các phần bên trên của các két dằn trên các kho chứa nổi dạng tàu vỏ kép

Khi cấu hình kết cấu bên trong phạm vi các két dằn có thể ngăn cản lối tiếp cận đến các phần bên trên của két để thực hiện kiểm tra tiếp cận bằng các biện pháp thông thường, như bè trong két được bơm nước một phần, phải trang bị các biện pháp cố định để có thể tiếp cận an toàn. Chi tiết của lối tiếp cận phải được trình nộp để xem xét.

Tại các nơi được lắp đặt các sống nằm hoặc các tấm nằm, chúng có thể được coi là một bộ phận cấu thành lối tiếp cận cố định. Các bố trí thay thế cho quy định trên có thể được xem xét khi có đề nghị.

5.1.3.1.3.11 Lối tiếp cận đến tất cả các không gian trong khu vực chứa hàng

Lối tiếp cận đến các khoang cách ly, các két dằn, các két hàng và các không gian khác trong khu vực chứa hàng phải được bố trí trực tiếp và từ boong hở. Lối tiếp cận tơi các không gian đáy đôi có thể đi qua buồng bơm hàng, khoang cách ly sâu, hầm ống hoặc các không gian tương tự, với điều kiện phải bố trí thông gió thích hợp.

Đối với các lối tiếp cận qua các lỗ khoét nằm ngang, miệng hầm hoặc lỗ người chui, lối tiếp cận phải có kích thước sao cho một người mang thiết bị thở và các thiết bị bảo hộ (xem 23.2.1 Phần 5 của TCVN 6259 : 2003) có thể đi lên và đi xuống bất kỳ cầu thang nào mà không bị cản trở và phải bố trí lỗ khoét trống để thuận tiện dùng tời để đưa người bị thương lên từ đáy của không gian đó. Thông thường, lỗ khoét trống tối thiểu có kích thước không nhỏ hơn 600 mm x 600 mm.

Đối với lối tiếp cận qua lỗ khoét theo phương thẳng đứng hoặc lỗ người chui tạo lối đi qua chiều dài hoặc chiều rộng của không gian, lỗ khoét trống tối thiểu có kích thước không nhỏ hơn 600 mm x 800 mm. Tại chiều cao không quá 600 mm từ tấm tôn đáy trừ khi trang bị lưới sắt hoặc điểm dỡ chân khác.

5.1.3.1.3.12 Ki hộp hoặc hầm ống trong đáy đôi

Ki hộp hoặc hầm ống không được đi qua không gian buồng máy. Phải bố trí tối thiểu 2 lối thoát lên boong hở cách nhau xa nhất có thể. Một trong các lối thoát này có thể dẫn đến buồng bơm hàng, với điều kiện nó phải kín nước và được gắn cửa kín nước thỏa mãn các yêu cầu tại 11.3 Chương 11, Phần 2A của TCVN 6259 : 2003, ngoài ra còn phải thỏa mãn các yêu cầu sau:

a) Để bổ sung cho vận hành từ lầu lái, cửa kín nước phải có khả năng được đóng từ phía bên ngoài lối vào buồng bơm chính;

b) Phải có biển báo gắn tại vị trí vận hành để cảnh báo rằng cửa kín nước phải được đóng trong quá trình vận hành bình thường của kho chứa nổi, trừ khi cần phải tiếp cận đến hầm ống.

Các yêu cầu đối với việc thống gió và phát hiện khí cháy trong ki hộp hoặc hầm ống phải tuân thủ các yêu cầu áp dụng trong Phần 5 củaTCVN 6259 : 2003

5.1.3.1.3.13 Thông gió

Các lỗ phải được khoét tại mỗi phần của kết cấu, nơi có thể xảy ra tích tụ khí. Phải chú ý đặc biệt đến việc thông gió có hiệu quả cho buồng bơm và các không gian làm việc khác gần các két dầu. Nói chung, các tấm của đà ngang phải là loại hở không gây cản trở cho việc lưu thông không khí, xem 4.5.4-1 và 4.5.10 Phần 5 của TCVN 6259 : 2003. Phải có các biện pháp có hiệu quả để làm sạch không gian dầu bốc hơi nguy hiểm bằng thông gió nhân tạo hoặc hơi nước. Đối với việc thông hơi két hàng, xem 4.5 Phần 5 của TCVN 6259 : 2003

5.1.3.1.3.14 Bố trí bơm

Xem các yêu cầu có thể áp dụng tại Chương 14 Phần 3 và Chương 10 Phần 5 của TCVN 6259 : 2003

5.1.3.1.3.15 Các thiết bị điện

Xem Phần 4 của TCVN 6259 : 2003

5.1.3.1.3.16 Thử nghiệm

Các yêu cầu đối với thử nghiệm quy định tại 11.5 Phần 2A-T của TCVN 6259 : 2003

5.1.3.1.3.17Các không gian máy

Các không gian máy ở đuôi tàu phải được gia cường đặc biệt theo phương ngang. Vật liệu của dầm dọc tại chỗ gián đoạn phải được xem xét đặc biệt để giảm tập trung ứng suất tại khu vực này. Các vách dọc mạn phải được kết hợp với vách bao buồng máy hoặc các vách trọng yếu ở khu vực nhà ở tại nội boong và trong khu vực thượng tầng đuôi.

5.1.3.2  Tải trọng

5.1.3.2.1 Quy định chung

5.1.3.2.1.1Khái niệm và phạm vi áp dụng các hệ số khắc nghiệt môi trường

Chương này được trích dẫn đến trong 5.1.1 đưa ra giải thích về thiết kế kết cấu và chỉ tiêu đánh giá thân dạng tàu. Trước đây theo truyền thống người ta quy định rằng các kho chứa nổi ngoài khơi dạng tàu phải thỏa mãn thiết kế kết cấu và các chỉ tiêu đánh giá cho tàu biển hoạt động tại vùng biển không hạn chế cụ thể là các tàu chở dầu thương mại. Trong thực tế, nhiều kho chứa nổi loại này được đặt tại các vị trí với các thành phần động của tải trọng tác động lên chúng nhỏ hơn các giá trị phát sinh từ điều kiện hoạt động tại vùng biển không hạn chế.Trong khi đó, phương thức tiếp cận đối với phần lớn thiết kế tàu được phát triển và giải thích dựa trên phương pháp hai giai đoạn. Trong giai đoạn đầu tiên, các kích thước thiết kế ban đầu của kho chứa nổi được lựa chọn, có xem xét lấy các giá trị danh nghĩa, cực đại của các tải trọng dự kiến mà một bộ phận có thể phải chịu trong đời hoạt động của nó ở điều kiện vận hành tại vùng biển không hạn chế. Bước này gọi là định lượng kích thước ban đầu (Initial Scantling Evaluation - ISE) và bị chi phối bởi các chỉ tiêu quy định từ mục 0 đến 5.1.4.2. Bước thứ hai yêu cầu phân tích kết cấu cho các phần quan trọng của kết cấu thân tàu để xác minh sự phù hợp cho vận hành của hệ thống kết cấu, bao gồm kiểm tra độ bền cho các dạng phá hủy đi kèm với chảy, mất ổn định và độ bền tổng thể. Bước này được gọi là đánh giá độ bền tổng thể (Total Strength Assessment - TSA) và bị chi phối bởi các chỉ tiêu nêu tại5.1.4.3.

Để điều chỉnh các tải trọng và hiệu ứng tải trọng gây ra bởi môi trường dài hạn tại một vị trí cụ thể nơi kho chứa nổi hoạt động (so sánh với điều kiện hoạt động tại vùng biển không hạn chế), một loạt các “hệ số khắc nghiệt môi trường” (ESFs) được đưa ra. Có hai loại ESFs được quy định là loại αvà loại β. Các hệ số αđược sử dụng để điều chỉnh độ bền mỏi kỳ vọng giữa điều kiện hoạt động tại vùng biển không hạn chế (cơ sở quy phạm) và môi trường dài hạn tại một vị trí cụ thể. Các hệ số β chủ yếu được sử dụng để điều chỉnh các thành phần động của tải trọng mà được dùng để thiết lập: độ bền của dầm tương đương thân kho chứa nổi (sóng gây ra các tải trọng cho dầm tương đương), các công thức thiết kế kích thước đơn lẻ, các tải trọng dùng trong phân tích độ bền thân, các lực phụ thuộc như lực phát sinh từ dịch chuyển cửa khối lượng của thiết bị đặt tại hoặc bên trên boong chính. Trong thực tế, thân kho chứa nổi có thể phải chịu tải trên một phạm vi rộng lớn của các mẫu tải trọng của két và các mớn nước bên ngoài. Giá trị hàm ý của tất cả các hệ số khắc nghiệt môi trường cả loại αvà loại β khi hoạt động không hạn chế là 1,0.

Việc xác định hệ số khắc nghiệt môi trường phải được thực hiện theo Phụ lục B sử dụng phần mềm được chấp nhận (ví dụ phần mềm FPSO SEAS của ABS).

5.1.3.2.1.2 Các thành phần tải trọng

Khi thiết kế kết cấu thân kho chứa nổi dạng tàu, phải tính đến tất cả các thành phần tải trọng liên quan đến dầm tương đương và các kết cấu cục bộ như được nêu tại chương này và 11.3 Chương 11, Phần 2A hoặc 8.1 Phần 2A-T của TCVN 6259 : 2003. Các tải trọng này bao gồm các tải trọng tĩnh tại vùng nước tĩnh, các dịch chuyển và tải trọng do sóng gây ra, tải trọng do chuyển động chất lỏng trong két, sóng vỗ đáy tàu, tải trọng động, tải trọng nhiệt và băng, nếu có.

5.1.3.2.2 Các tải trọng tĩnh

5.1.3.2.2.1Mô men uốn trên nước tĩnh

Đối với việc tính toán mô men uốn trên nước tĩnh, xem tại Chương 13, Phần 2A hoặc 8.1 Phần 2A-T của TCVN 6259 : 2003.

Khi không có tính toán trực tiếp các tải trọng do sóng gây ra (các mô men uốn dọc và các lực cắt, áp lực thủy tĩnh (bên ngoài) và các lực quán tính và các cột áp bổ sung (bên trong)), các đường cong của các mô men uốn trên nước tĩnh (vồng lên và võng xuống) và các lực cắt (dương và âm) phải được cung cấp.

Ngoại trừ các trường hợp tải trọng đặc biệt, các mô hình tải trọng ở Hình 5.7 đến Hình 5.9 phải được xem xét khi xác định các tải trọng tĩnh cục bộ.

Hình 5.7 - Mô hình tải trọng - FPSO/FSO vỏ kép và mạn kép đáy đơn

Các thông tin chi tiết về tải trọng xem đến.

* Đối với trường hợp tải trọng 9 và 10, khi ở điều kiện tĩnh như thử két, các trường hợp tải trọng này có cùng mô hình tải trọng như của các két ở hàng giữa khi ở mớn nhỏ hơn ¼ mớn thiết kế, mớn nước của trạng thái tĩnh thực tế phải được sử dụng. Giá trị k_s= 1,0 phải được sử dụng cho tất cả các két. Các két phải được chất tải đến chiều cao thực tế của ống tràn.

Đối với kết cấu thân với các phần tử đỡ chính không đối xứng ở phía đầu và đuôi của các vách ngang két giữa, các trường hợp tải trọng nêu trên phải được đánh giá bằng cách xoay mô hình phân tử hữu hạn 180 độ quanh trục thẳng đứng.

Hình 5.8 - Mô hình tải trọng - FPSO/FSO vỏ đơn

Các thông tin chi tiết về tải trọng xem Bảng 5.5 đến Bảng 5.7.

* Đối với trường hợp tải trọng 9 và 10, khi ở điều kiện tĩnh như thử két, các trường hợp tải trọng này có cùng mô hình tải trọng như của các két ở hàng giữa khi ở mớn nhỏ hơn ¼ mớn thiết kế, mớn của trạng thái tĩnh thực tế phải được sử dụng. Giá trị k_s= 1,0 phải được sử dụng cho tất cả các két. Các két phải được chất tải đến chiều cao thực tế của ống tràn.

Đối với kết cấu thân với các phần tử đỡ chính không đối xứng ở phía đầu và đuôi của các vách ngang két giữa, các trường hợp tải trọng nêu trên phải được đánh giá bằng cách xoay mô hình phần tử hữu hạn 180 độ quanh trục thẳng đứng.

Trừ khi các điều kiện sửa chữa và kiểm tra nghiêm ngặt hơn được quy định bởi người vận hành, các điều kiện sửa chữa và kiểm tra thiết kế tối thiểu sau đây phải được sử dụng.

Hình 5.9- Mô hình tải trọng - Các điều kiện sửa chữa và kiểm tra đối với FPSO/FSO* vỏkép và mạn kép đáy đơn

* Đối với các kết cấu vỏ kép và mạn kép với một két hàng cắt ngang, không có các điều kiện tải trọng cho kiểm tra và sửa chữa được đưa ra như trên do chúng được bao hàm trong các điều kiện tải trọng tiêu chuẩn nêu trong Hình 5.7.

Trừ khi cácđiều kiện sửa chữa và kiểm tra nghiêm ngặt hơn được quy định bởi người vận hành, phải sử dụng các điều kiện sửa chữa và kiểm tra thiết kế tối thiểu sau đây.

Hình 5.10- Mô hình tải trọng - Các điều kiện sửa chữa và kiểm tra đối với FPSO/FSO*vỏ đơn

5.1.3.2.3 Các tải trọng do sóng gây ra

5.1.3.2.3.1Quy định chung

Khi không có tính toán trực tiếp các tải trọng do sóng gây ra, các biểu thức gần đúng được cho trong các phần sau đây và quy định tại 7.3.4 Phần 2A-T của TCVN 6259 : 2003, với các hệ số khắc nghiệt môi trường có thể được sử dụng để tính toán các tải trọng thiết kế.

Khi thực hiện tính toán trực tiếp các tải trọng do sóng gây ra, các đường cong của các mô men uốn và các lực cắt tổ hợp do sóng và nước tĩnh, bao gồm tất cả các điều kiện tải trọng dự kiến, phải được trình nộp để xem xét.

5.1.3.2.3.2Lực cắt và mô men uốn do sóng thẳng đứng

a) Mô men uốn do sóng tại giữa tàu

Mô men uốn do sóng, tính bằng kN-m, có thể được xác định từ các công thức sau:

Với:

k₁= 110

k₂ = 190

β_VBM = ESF cho mô men uốn thẳng đứng

L = Chiều dài của tàu, như định nghĩa tại 4.1.1-1(1) Phần 2A-T của TCVN 6259 : 2003, tính bằng m

B = Chiều rộng của tàu như định nghĩa tại 4.1.1-3 Phần 2A-T củaTCVN6259 : 2003, tính bằng m

C_b = Hệ số béo thể tích như định nghĩa tại 4.1.1-9 Phần 2A-T củaTCVN 6259 : 2003

b) Đường cong hình bao của mô men uốn do sóng

Mô men uốn do sóng dọc theo chiều dài, L, của tàu có thể được xác định bằng cách nhân giá trị giữa tàu với hệ số phân bố, M, được cho trong Hình 5.12.

c) Lực cắt do sóng

Đường bao của các lực cát cực đại gây ra do sóng, F_w, như ở Hình 5.13 và Hình 5.14, có thể được xác định từ công thức sau:

Với:

F_wp, F_wn = lực cắt cực đại do sóng, tính bằng kN

C₁ = như được xác định tại 5.1.3.2.3.2a)

β_VSF = ESF cho lực cắt thẳng đứng

L = chiều dài của tàu, như định nghĩa tại 4.1.1-1(1) Phần 2A-T của TCVN 6259 : 2003, m.

B = chiều rộng của tàu như định nghĩa tại 4.1.1-3 Phần 2A-T của TCVN 6259 : 2003, m.

C_b = Hệ số béo thể tích như định nghĩa tại 4.1.1-9 Phần 2A-T của TCVN 6259 : 2003

k = 30

F₁ = hệ số phân bố, được cho tại Hình 5.13

F₂ = hệ số phân bố, được cho tại Hình 5.14

Hình 5.11 - Quy ước về chiều dương của lực cắt và mô men uốn

Hình 5. 12 - Hệ số phân bố, M

Hình 5. 13 - Hệ số phân bố, F₁

Hình 5.14 - Hệ số phân bố, F₂

5.1.3.2.3.3Mô men uốn và lực cắt ngang

a) Mô men uốn ngang do sóng

Mô men uốn ngang do sóng, dương (căng mạn trái), hoặc âm (căng mạn phải) có thể được xác định theo công thức sau:

Với:

m_h = Hệ số phân bố, được cho ở Hình 5.15

β_HBM = ESF đối với mô men uốn ngang, như định nghĩa tại B.2

K₃= 180

D = Chiều cao mạn của kho chứa nổi, như định nghĩa tại 4.1.1-1 (4) Phần 2A-T của TCVN 6259 : 2003, m.

C₁, L, và C_b được cho tại 7.3.4 Phần 2A-T (C₁ lấy bằng C_wv) của TCVN 6259 : 2003.

b) Lực cắt ngang do sóng

Đường cong của lực cắt ngang do sóng, F_H, dương (hướng về phía mũi bên mạn trái) hoặc âm (hướng về phía đuôi bên mạn phải), có thể được xác định từ công thức sau:

Với:

f_h = Hệ số phân bố, được cho ở Hình 5.16

β_HSF = ESF đối với lực cắt ngang, như xác định tại B.2

k = 36

C₁, L, D và C_b được định nghĩa tại 5.1.3.2.3.2a) bên trên

5.1.3.2.3.4 Áp lực bên ngoài

a) Phân bố áp lực

Áp lực bên ngoài, p_e, (dương hướng vào phía trong), tác động lên thân kho chứa nổi trên biển có thể được thể hiện bằng công thức sau tại một vị trí định trước:

Với:

Với:

Sự phân bố áp lực bên ngoài tổng thể bao gồm cả áp lực tĩnh và động được mô tả tại Hình 5.19.

b) Áp lực cực hạn

Khi xác định các kích thước yêu cầu của các phần tử kết cấu cục bộ, áp lực bên ngoài cực hạn, p_e, phải được sử dụng. Áp lực bên ngoài cực hạn được định nghĩa tại 5.1.3.2.3.3a) với k_u được cho tại 5.1.3.2.4 và 5.1.3.2.5.

c) Áp lực đồng thời

Khi thực hiện phân tích kết cấu 3D, áp lực đồng thời dọc theo bất kỳ phần nào của dầm tương đương có thể được xác định theo:

Với

β_EPS/EPP = ESF cho áp lực bên ngoài mạnh phải/ trái như xác định tại B.2

k_f là hệ số biểu thị pha quan hệ giữa điểm tham chiếu và các điểm được xem xét gần đó dọc theo chiều dài kho chứa nổi, có thể được xác định như sau:

Với:

x = khoảng cách từ AP đến vị trí xem xét, m.

x_o = khoảng cách từ AP đến vị trí tham chiếu, m.

L = chiều dài kho chứa nổi như định nghĩa tại 4.1.1-1 của TCVN 6259 :2003, m (ft)

μ = góc hướng tới của sóng, được lấy từ 0^o đến 90^o

k_fo = ±1,0, được xác định tại đến

= * Điểm tham chiếu là điểm dọc theo chiều dài kho chứa nổi, nơi đỉnhsóng hoặc điểm lõm giữa 2 con sóng chạm vào và có thể được lấy tại điểm giữa của khoảng giữa của mô hình ba khoang.

Phân bố áp lực đồng thời vòng theo chu vi của kho chứa nổi phải được xác định dựa vào góc hướng tới của sóng xác định tại 5.1.3.2.4 và 5.1.3.2.5.

5.1.3.2.3.5 Áp lực bên trong - Lực quán tính và các cột áp bổ sung

a) Dịch chuyển của tàu và gia tốc

Để xác định các lực quán tính và các cột áp bổ sung cho các két dằn và két hàng được điền đầy, các dịch chuyển chi phối của tàu, chòng chành dọc và lắc ngang, và gia tốc tổng hợp gây ra bởi sóng phải được xác định. Khi không có tính toán trực tiếp, các công thức sau có thể được sử dụng:

1) Lắc dọc. Biên độ chòng chành dọc: (dương mũi lên phía trên)

φ = β_PMOk₁(10/C_b)^1/4/L, tính bằng độ, nhưng không cần lấy quá 10 độ.

Chu kỳ chòng chành dọc tự nhiên:

, tính bằng giây

Với:

β_PMO = ESF cho dịch chuyển chòng chành dọc, xác định tại B.2

k₁ = 1030

k₂ = 3,5

d_i = mớn nước giữa tàu đối với các điều kiện tải trọng liên quan

L và C_btương ứng,được xác định tại4.1.1-1(1) Phần 2A-T và 4.1.1-9 Phần 2A-T của TCVN 6259 : 2003.

2) Lắc ngang. Biên độ lắc ngang (dương mạn phải hướng xuống dưới)

Với:

θ tính bằng độ , nhưng không cần lấy quá 30^o.

k_θ = 0,005

C_R= 1,05

β_PMO = ESF đối với dịch chuyển lắc ngang, được xác định tại B.2

C_di = 1,06 (d_i/d_f) - 0,06

d_i = mớn nước tại giữa tàu cho các điều kiện tải trọng liên quan, m.

d_f = mớn nước, được xác định tại 4.1.1-1(5) Phần 2A-T củaTCVN 6259 : 2003,m.

∆ = k_dLBd_fC_bkN

k_d = 10,05

L và B được định nghĩa tại 4.1.1 Phần 2A-T của TCVN 6259 : 2003. Chu kỳ dịch chuyển lắc ngang tự nhiên:

T_r = k₄k_r/GM^1/2 giây

Với:

k₄ = 2 cho k_r, GM tính bằng m

k_r = Bán kính lắc ngang của sự xoay tròn, m (ft), và có thể được lấy bằng 0,35Bđối với điều kiện toàn tải và 0,45B đối với điều kiện dằn.

GM = Cao độ tâm nghiêng, được xác định như sau:

GM (full) = chiều cao tâm nghiêng đối điều kiện toàn tải

nếu không có GM (full), GM (full) có thể được lấy bằng 0,12B để ước lượng.

3) Gia tốc. Gia tốc thẳng đứng, dọc và ngang của các thành phần trong két (hàng hoặc dằn), a_v,a_ℓ và a_tcó thể được xác định theo công thức sau:

Trong đó:

k₀=1,34-0,47C_b

C_v =cosμ + (1 +2,4z/B)(sin μ)/ k_v

μ = hướng lan truyền sóng từ 0^o đối với hướng sóng từ mũi và 90^o đối với sóng truyền vuông góc với mạn phải

β_VAC = hệ số khắc nghiệt của điều kiện môi trường đối với gia tốc theo phương đứng, như được định nghĩa trong mục B.2

β_LAC = hệ số khắc nghiệt của điều kiện môi trường đối với gia tốc theo phương dọc như được định nghĩa trong mục B.2

β_TAC = hệ số khắc nghiệt của điều kiện môi trường đối với gia tốc theo phương ngang như được định nghĩa trong mục B.2

k_l= 0,5 + 8 y/L

C_t = 1,27[1 + 1,52(x/L -0,45)²]^1/2

k_t= 0,35 + y/B

L và B tương ứng là chiều dài và chiều rộng của công trình như được định nghĩa trong mục 4.1.1 Phần 2A-T của TCVN 6259 : 2003, (m).

x = khoảng cách theo phương dọc tính từ đường vuông góc lái đến vị trí xem xét, m.

y = khoảng cách theo phương đứng, m, tính từ đường nước đến điểm xem xét chiều dương hướng lên dương

z = khoảng cách theo phương ngang, m, tính từ đường tâm đến điểm xem xét chiều dương hướng sang mạn phải

g = gia tốc trọng trường = 9,8 m/sec²

b) Áp lực bên trong

1) Phân bố áp lực bên trong. Áp lực bên trong p_i (chiều dương hướng về biên của khoang hàng) đối với khoang chất đầy hàng có thể xác định theo công thức sau:

với:

p_vp = áp lực thiết lập tại bình áp lực / van xả giảm áp ≤ 6,90 N/cm² cho các két kín

p_n = 2,06 N/cm²

ρg = trọng lượng riêng của chất lỏng, không được lấy nhỏ hơn 1,005 N/cm²-m.

η = tọa độ cục bộ theo phương đứng đối với các biên của két đo từ đỉnhcủa két, như thể hiện trong mục Hình 5.20, m.

Đối với các két dằn phía dưới, phải cộng thêm vào η một khoảng cách tương đương với 2/3 khoảng cách từ đỉnh của két tới đỉnh của ống tràn [tối thiểu bằng 760 mm ở trên boong].

k_s = hệ số tải trọng -xem thêm tại 5.1.3.2.3.5b)3)

= 1,0 đối với các phần tử kết cấu từ 1 đến 10 trong Bảng 5.9 và đối với tấtcả các tải trọng từ các két dằn

= 0,878 đối với ρg bằng 1,005 N/cm²-m và 1,0 đối với ρg bằng 1,118N/cm²-m và lớn hơn cho kết cấu từ 11 đến 17 trong Bảng 5.9

Đối với hàng cóρg nằm giữa 1,005 N/cm²-m và 1,118 N/cm²-m, hệ số k_s có thể được xác định bằng nội suy tuyến tính.

k_u = hệ số tải trọng và có thể lấy bằng 1 ngoại trừ khi được quy định khác

h_d = áp lực bên trong gây ra do sóng, bao gồm cả lực quán tính và áp lực bổ sung

= m (ft)

k_c = hệ số tương quan và có thể được lấy bằng 1 trừ khi được quy định cụ thể

a_i = gia tốc tổng hợp hiệu dụng, m/s², tại vị trí được xem xét và có thể lấy gần đúng bằng

C_dp được quy định tại 5.1.3.2.3.5b)3).

a_v, a_ℓ và a_tđược cho tại 5.1.3.2.3.5b)3).

w_v, w_ℓ và w_tlà các hệ số trọng lượng theo hướng như quy định tại đến và Bảng 5.9.

∆h_i = Cột áp lực bổ sung do các dịch chuyển chòng chành dọc và lắc ngang tại điểm xem xét, m, có thể được tính toán như sau:

i) Trường hợp mũi chúi xuống và mạn phải chúi xuống (φ_e< 0, θ_e> 0)

∆h_i= ξ sin(-φ_e) + C_ru (ζ_esin θ_e cos φ_e + η_e cos θ_e cos φ_e-η)

ζ_e = b-ζ

η_e = η

ii) Trường hợp mũi và mạn phải hướng lên trên (φ_e> 0, θ_e< 0)

∆h_i= ξ sin(-φ_e) + C_ru (ζ_esin (-θ_e) cos φ_e + η_e cos θ_e cos φ_e-η)

ζ_e = ζ - δ_b

η_e = η-δ_h

ξ, ζ, η là các tọa độ cục bộ, m, của điểm được xem xét so với điểm gốc tại Hình 5.20.

C_ru được xác định tại 5.1.3.2.3.5b)(4).

δ_b và δ_h là các điều chỉnh tọa độ cục bộ, m, của điểm được xem xét so với điểm gốc tại Hình 5.20.

Với

θ_e = 0,71C_θθ

ɸ = 0,71C_ɸɸ

ℓ = chiều dài của két, m

h = chiều sâu của két, m

b = chiều rộng của két được xem xét, m

φ và θ là biên độ lắc dọc và lắc ngang được cho tại 5.1.3.2.3.5b)3) và 5.1.3.2.3.5b)3).

C_φ, và C_θ là các hệ số trọng lượng theo hướng được cho tại đến và Bảng 5.9.

Khi các van ổn áp của các két hàng được đặt tại giá trị lớn hơn 2,06 N/cm², giá trị của P_iphải được tăng thêm một cách tương ứng.

2) Áp lực bên trong cực hạn. Để đánh giá các kết cấu cục bộ tại các biên của két, áp lựcbên trọng cực hạn với hệ số k_u, như quy định tại 5.1.3.2.4, phải được xem xét.

3) Áp lực bên trong đồng thời. Khi tiến hành phân tích kết cấu 3D, các áp lực bên trong có thể được tính toán theo 5.1.3.2.3.5b)(1) và 5.1.3.2.3.5b)(2) ở trên đối với các két ở giữa thân. Đối với các két ở đuôi và mũi của thân, các áp lực có thể được xác định dựa trên sự phân bố tuyến tính của các gia tốc và dịch chuyển của kho chứa nổi dọc theo chiều dài của kho chứa nổi.

Ghi chú: Khi tiến hành đánh giá kết cấu 3D, k_s tại 5.1.3.2.3.5b)(1) phải được lấy như sau:

k_s = 1,0 đối với tất cả các tải trọng từ các két dằn.

ɸ_e = 0,878 cho ρg bằng 1,005 N/cm²-m và 1,0 cho ρg bằng 1,118 N/cm²-mvà lớn hơn đối với tất cả các tải trọng từ các két hàng.

Đối với hàng có ρg nằm giữa 1,005 N/cm²-m và 1,118 N/cm²-m, hệ số k_s có thể được xác định bằng phép nội suy.

4) Xác định hình dạng két và các hệ số đi kèm

i) Két hình chữ J

Một két có cấu hình như sau được xem là két hình chữ J:

b/b₁≥ 5,0 và h/h₁ ≥ 5,0

Với:

b = chiều rộng cực đại của mặt trên của két được xem xét.

b₁ = chiều rộng nhỏ nhất của phần cánh (wing tank part) két của két đượcxem xét

h = chiều cao cực đại của két được xét.

h₁ = chiều cao nhỏ nhất của phân đáy đôi của két được xem xét như chỉ ra tại Hình 5.20.

Các hệ số C_dp và C_ruđược lấy như sau:

C_dp= 0,7

C_ru=1,0

ii) Két hình chữ nhật

Két sau được xem là két hình chữ nhật: b/b₁≤ 3,0 hoặc h/h₁≤ 3,0

Các hệ số C_dpvà C_ru của két được lấy như sau:

C_dp = 1,0

C_ru= 1,0

iii) Két hình chữ u

Một nửa két hình chữ U, được phân chia tại đường tâm, phải thỏa mãn các điều kiện của két hình chữ J. Các hệ số C_dp và C_ruđược lấy như sau:

C_dp = 0,5

C_ru= 0,7

iv) Trong trường hợp tỉ số két tối thiểu b/b₁ hoặc h/h₁, lấy giá trị nhỏ hơn, lớn 3,0 nhưng nhỏ hơn 5,0 thì các hệ số C_dpvà C_rucủa két phải được xác định bằng nội suy như sau:

Két hình chữ J ở vị trí hướng sóng ngược với hướng tàu chạy và hướng sóng xuôi với hướng tàu chạy, két hình chữ U tại vị trí hướng sóng ngược với hướng tàu chạy:

C_dp =1,0- 0,3 (tỉ số két tối thiểu - 3,0) / 2,0

Két hình chữ U tại vị trí hướng sóng xuôi với hướng tàu chạy:

C_dp =1,0- 0,5 (tỉ số két tối thiểu - 3,0) / 2,0

Két hình chữ U:

C_ru= 1,0- 0,3 (tỉ số két tối thiểu - 3,0) / 2,0

v) Đối với các két không giống hình lăng trụ như nêu trên, b₁, h và h₁ phải được xác định dựa trên các mặt cắt cực hạn.

Hình 5.15 - Hệ số phân phối, m_h

Hình 5.16 - Hệ số phân phối f_h

Ghi chú: h* = k_uk_ch_d1 đối với áp suất danh nghĩa

h* = k_fk_uh_d1 đối với áp suất liên tục

Hình 5.17- Phân phối của h_di

Hình 5.18- Hàm phân phối áp lựck_lo

Hình 5.19- Minh họa việc xác định áp suất tổng ở phía ngoài

Đối với các két dằn thấp hơn, ηphải được đo từ điểm tại 2/3 khoảng cách từ đỉnh két đến đỉnh trên của ống tràn (tối thiểu là 760 mm phía trên boong).

Hình 5.20-Định nghĩa các kích thước hình học của két

Hình 5.21 - Vị trí của két để tính toán áp lực danh nghĩa

Bảng 5.5 - Các trường hợp tải trọng kết hợp*

Bảng 5.6 - Các trường hợp tải trọng kết hợp trong điều kiện kiểm tra*

Bảng 5. 7 - Các trường hợp tải trọng kết hợp trong điều kiện sửa chữa*
